技术分析:联发科MT6577芯片解析
作者:公斤
Android系统经历了几年时间的发展,逐渐占据了智能机市场系统的大部份额。正当安卓手机不断调低价格之时,预示着真正的低价智能手机时代便要 降临。联发科作为中国芯片的制作商的佼佼者,今年其加快了脚步,双核心的供应产品已经在7月份正式上市,这就意味着其进入2000元以内的智能手机市场, 与高通、德州仪器、三星等芯片的低价手机正面决战。
其实从去年开始,联发科已经加快旗下产品线的布局。去年推出了首颗3G智能手机芯片:MT6573,由于只是单核产品,性能不足,今年再推出了提高主频 到1GHz的MT6575系列,包括了比较低端的MT6575M和MTK平台的第一颗双核心MT6575T,但是由于对这颗双核心的重视,便更名为 MT6577。这颗双核心究竟在性能上有何表现?事不宜迟,一起了解这款低价的双核心处理器。
MT6577是芯片也是平台

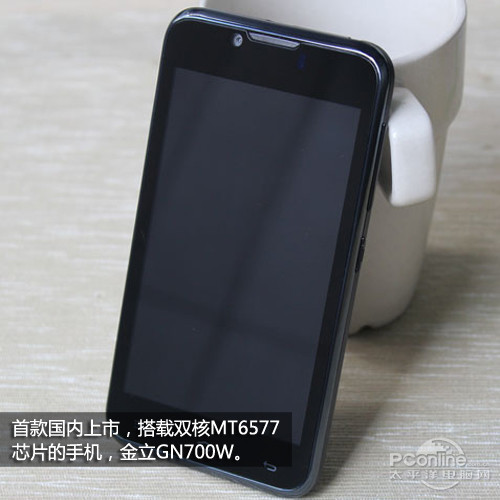

MT6577芯片是台湾联发科最新研发的整合双核芯片,第三代的整合芯片为我们带来更加强劲的性能。国内首款搭载MT6577芯片的金立GN700W手机也已经正式上市,后续会有更多的MT6577芯片的手机出现,低价的双核智能机领域必定会硝烟四起。

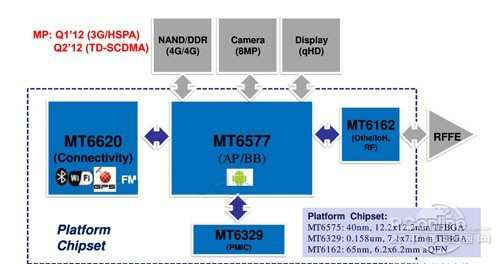

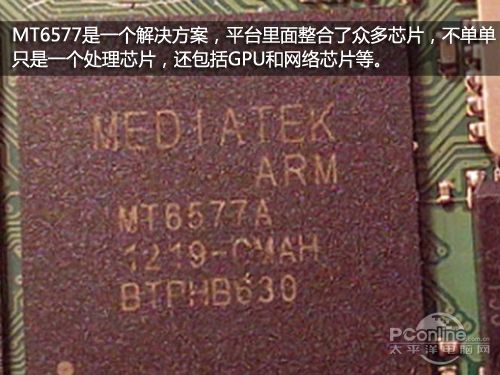

通常我们也将联发科这种芯片叫做平台,芯片内高度整合了主频1GHz的ARM双核Contex-A9架构处理器、3G/HSPA Modem芯片以及Imagination科技公司的PowerVRTM SGX SERIES5 3D图形处理器(GPU),简单来说便是与PC平台相似,这个芯片整合了CPU、显卡与无线网络芯片。MT6577芯片的针脚与上代MT6575兼容,因 此采用这平台的公司可以省下部分升级成本与加快上市速度。
联发科MT6577芯片定位于中高端智能手机领域,因为当下的双核智能处理器多用于中高端市场,所以MT6577芯片欲凭借低廉的整合成本与高效的性能 把用户带进体验极佳的智能机市场。与单核MT6575平台相比较,双核MT6577平台支持最新的Anadroid 4.0操作系统,而且更先进的设计架构令浏览器与各种应用效能大幅提高。除此之外,它的多媒体性能、图像显示处理技术与双卡双通方案也是比较先进的。
看看哪里升级
双核心的MT6577芯片相对于上一代的MT6575芯片,技术改进地方还是比较多的,我们先来看一下两者者的简单参数对比。
处理器简单参数对比 | ||
联发科MT6575 | 联发科MT6577 | |
频率 | 单核1.0GHz | 双核1.0GHz |
框架 | Cortex-A9 | Cortex-A9 |
制程 | 40nm | 40nm |
二级缓存 | 512kb | 1MB |
GPU | 超频版SGX531 | 超频版SGX531 |
最高视频分辨率支持 | 720p | 1080p |
是否支持Flash | 是 | 是 |
测试机型分辨率 | 960x540 | 800x480 |
测试机型系统版本 | 2.3.6 | 4.0 |
从表中可以了解,MT6577芯片为双核心设计,采用领先A9架构,而且制程方面也是达到40nm。在核心数上领先MT6575。
升级解析
联发科MT6577芯片的升级改进地方在增加核心数,整合两颗主频1-1.2GHz的A9架构的同步核心,而且改进制程和架构,加大二级缓存,使其整体效能较于单核6575芯片提升30-40%。
根据联发科的数据显示,MT6577的运算能力、整体效能、以及上网浏览等方面都超越了竞争对手双核Cortex-A8芯片,仅仅在3D图像处理方面与竞争对手持平。

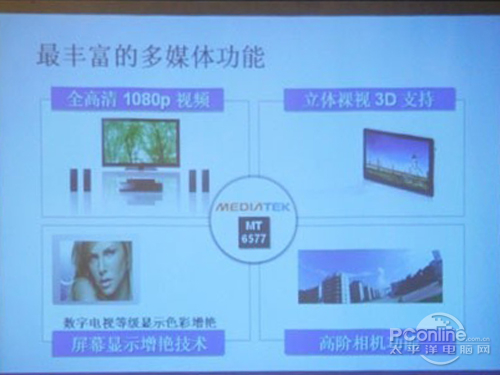

除却处理器高效的运算能力之外,多媒体方面,MT6577支持全高清的1080p视频播放、裸眼3D、屏幕显示增艳技术、零延时拍照等多项高端手机的功能。消费者可以在低价格下享受高效的性能体验。
联发科在网络连接能力方面,MT6577也是非常强悍。其网络连接方案具有极高的完整性和延展性,可以支持双卡双通多平台,在单一方案下可以利用最低成 本开发出支持不同网络制式的终端产品,而且其网络连接的稳定性较高。理论上,MT6577可以通过更换不同的Modem芯片来支持三大3G网络,也可以相 互连通,实现双网双待、单网双待或其他网络组合方式。
性能强不等于主频高
很多手机厂 商在宣传硬件配置的时候,处理器的核心数与主频是必不可少的两项宣传重点。这其实也无可厚非,确实,主频与核心数是影响CPU性能的两个主要参数,但这不 等同性能的强弱。联发科MT6577性能有了飞跃,最重要的是在架构上的更新,接下来一起解释结构对性能影响的方面。
一般来说,A9架构会比A8架构先进,表现在A8架构正常只支持单核处理器,而A9架构则支持双核处理器,这当中除却高通MSM8260这颗双核A8架构CPU。市场上主流的单核手机CPU均是A8架构,双核CPU一般都是A9架构。既然支持的核心数有所不同,当然A9架构能支持更多的核心数自然会比 A8性能强大。
浮点计算能力
在同主频频率底下,Cortex-A9架构的单核CPU的整数处理能力可以达到2.50DMIPS,而A8架构的峰值处理能力仅仅只可以去到2.00DMIPS。如果就理论整数计算能力数据来看,A9架构的双核处理器的数据处理能力是A8架构处理器的2.5倍。
DMIPS与MIPS解释:
DMIPS:用来衡量计算机芯片的单位。DMIPS数值越大,CPU的数据处理能力越强。MIPS:MillionInstructionsexecutedPerSecond,每秒百万条指令,用来计算同一秒内系统的处理能力,即每秒执行了多少百万条指令。
处理器浮点计算能力是衡量计算能力强弱的一个重要指标,浮点计算会比整数计算更为复杂,代价也更加大。同频率的双核A9处理器在浮点计算能力上会比A8 架构的性能提升50%以上。因为双核A9架构并不是单纯地将处理器核心数处理能力相加,而是在单核的运算上也会有大幅度的提升,它们相互协作所提升的效能 绝不是简单的加法。
二级缓存解析

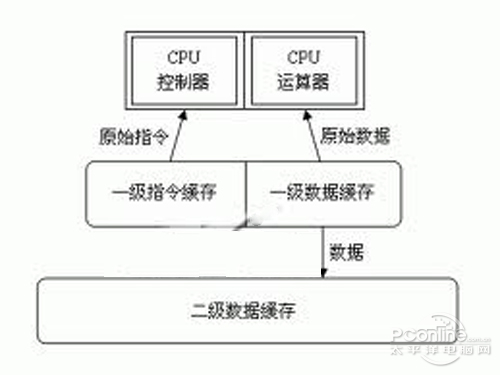

架构上的区别也体现在二级缓存的大小当中,二级缓存是CPU与内存之间存取的高速通道,其可以加速数据存储速度,节省CPU直接读取内存的的时间。这就 意味这二级缓存对CPU性能影响之大,同样在主频频率相同底下,二级缓存容量越大,CPU处理能力便会越强。不同架构的CPU在配置二级缓存的的大小值不 一样,A8架构最大能配置1M,而A9架构则可以达到8M。
当然,手机厂商会根据芯片的定位、性价比等多种因素而合理配置芯片二级缓存的大小,因为二级缓存越大,所需成本也会越大,价格也会相应提高。不过Cortex-A9架构的二级缓存配置理论值更高,因此只要都是顶级的配置,A9架构便会大大领先于A8架构的处理器。
用数据说话
有了理论,实践才能证明理论是否正确。由于手机CPU部件不同于PC平台的CPU,我们不能采用DIY固定变量的方法来测试,可能会因为分辨率、固件版本、内存大小等其他因素差异影响,对比结果可能会有些许偏差,结果仅供参考。
硬件测试结果对比 | ||
MT6575 | MT6577 | |
测试系统 | Android 2.3.6 | Android 4.0 |

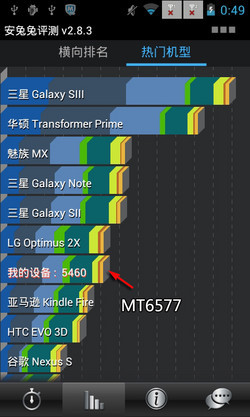

安兔兔评测2.8.2 | 3557 | 5460 |

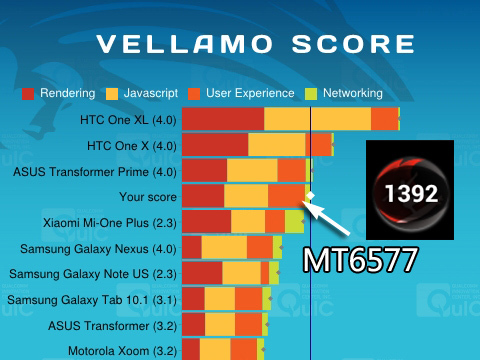

Vellomo网页性能测试 | 788 | 1392 |

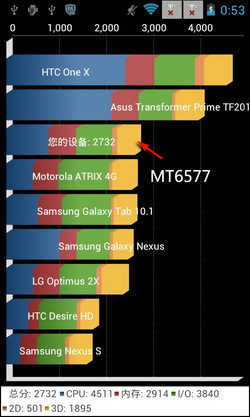

象限高级版综合测试 | 2291 | 2732 |

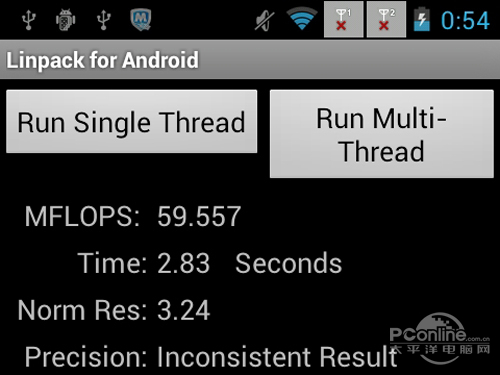

Linpack浮点运算测试 | 42.030MFLOPS | 46.687MFLOPS 59.557MFLOPS |

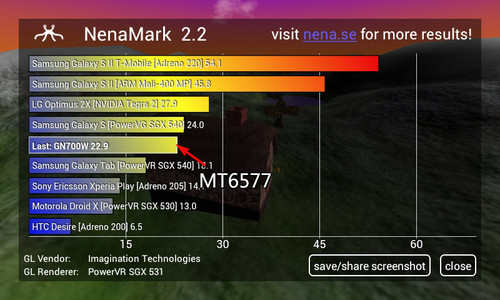

Nenamark图像性能测试 | 38.2fps/18.6fps | 46.8fps/22.9fps |
从性能上来看,可谓全面压制着上一代的芯片MT6575,提升的幅度很可观。
从整体性能跑分成绩对比来看,象限高级版排在了双核主流手机位置,而安兔兔则与LG Optimus 2X与三星Galaxy S II相近,整体效能已经达到一个比较高的位置。
在3D图形能力测试当中,MT6577取得中等成绩,相比于处理性能的提升,3D图形处理能力的提升比较有限 ,因为还是载着SGX 531的图形处理芯片。在vellamo浏览器性能当中,排名比较靠前,这也正面了MT6577在浏览性能上的优化,提升约30%的效能,上网体验会提高 不少。
总结
引用联发科大中华区代表吕向正先生的说话,联发科MTK涉足双核领域与当初涉及3G市场的策略一致,联发科追求的是介入的时机,而不是开拓者。确实,在 现在双核处理器逐渐成为主流的当下,联发科把自己一套低价的平台解决方案带进市场,猛烈地冲击着市场。先进高效的整合方案、低廉节省的平台成本都要把智能 机的售价进一步拉低,越来越多的厂商会通过MTK平台来把用户带进平价的智能机市场。
联发科MT6577芯片有着先进的Cortex-A9架构,双核心加上40nm的制程,整体性能已经达到主流双核市场的标准,加上其价格低廉,平台整合简单,必定会被众多手机厂商所选择。可以预见,低价高能的智能机时代会即将到来。
题外话
可能很多人都认为MTK芯片便是山寨,其实我们需要看清楚事情的本质。联发科MTK并不是山寨,只是因为其芯片低廉,平台整合简单,因此会被很多山寨厂商所采用,我们不能因为其被山寨厂商所用而等同看待MTK平台。
或许MTK整合方案有这样或者那样的缺陷,但是正是由于他有一整套的平台提供,给许多厂商带来了出路。就这颗MT6577芯片的性能来说,效能已经达到主流双核级别,更重要它的出现会对智能机市场造成多方的有益影响。
