文/师杨
今年10月19日，谷歌携手三星共同发布了首款搭载Android 4.0系统的智能手机——GALAXY Nexus(参数 报价 论坛 软件)，向智能手机市场投下一颗重磅炸弹。而最近，国外媒体ifixit的牛人们终于将这款备受瞩目的旗舰产品进行了拆解，下面就让我们通过GALAXY Nexus的拆机评测，一同领略这款手机的内部构造吧。

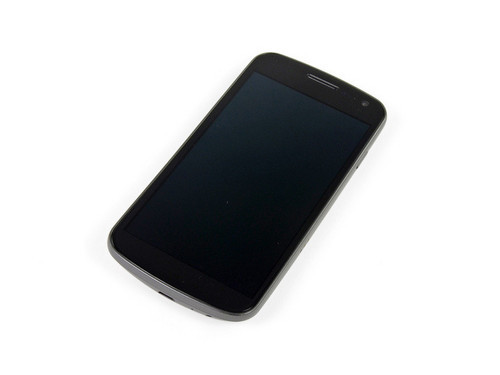

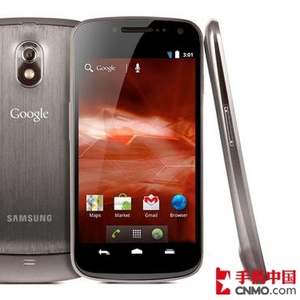

三星GALAXY Nexus
在拆解之前，我们还是先整体了解一下GALAXY Nexus的配置吧，这款手机采用一块4.65英寸HD级Super AMOLED触摸屏，屏幕分辨率达到720×1280像素，搭载1.2GHz双核处理器，配备1GB RAM，运行最新的Android 4.0 Ice Cream Sandwich（冰激凌三明治）操作系统，并拥有130万像素前置摄像头和500万像素主摄像头，并支持NFC（近场通讯）功能，整体配置相当强劲。

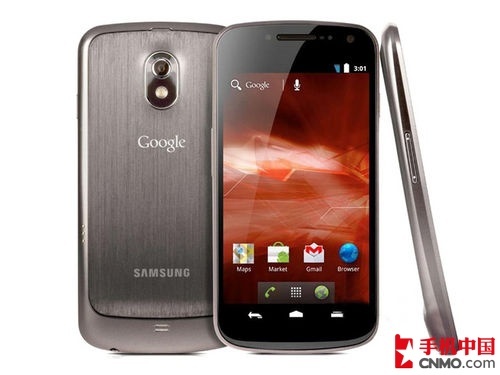

三星GALAXY Nexus
作为谷歌的第三名亲儿子，GALAXY Nexus从降生之日起，就肩负起对抗苹果iPhone 4S的重任。单从从正面看，三星GALAXY Nexus完全可以装下iPhone 4S了，不过这也意味着，你要有足够大的手掌和口袋，毕竟4.65英寸的巨屏手机，可不是谁都能轻易驾驭的。

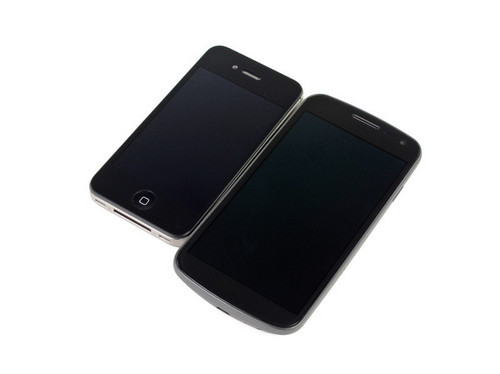

GALAXY Nexus与iPhone 4S正面对比
厚度方面两款手机倒是相差不大，不过即便三星GALAXY Nexus要比iPhone 4S大上许多，但机身重量还要比后者轻上5克，这也比较符合三星的一贯做派。

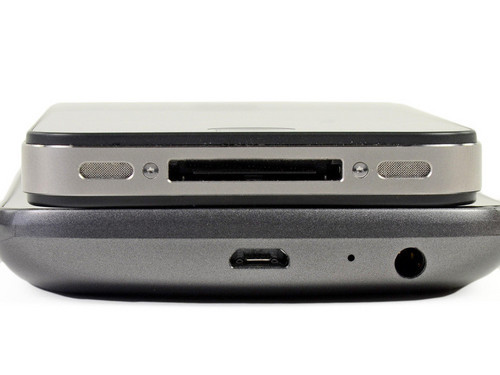

厚度对比
简约背部风格
与大多数三星智能手机一样，GALAXY Nexus的摄像头依然位于机身背部的中间位置，

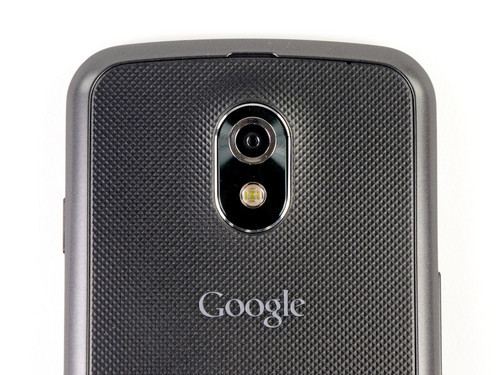

摄像头特写

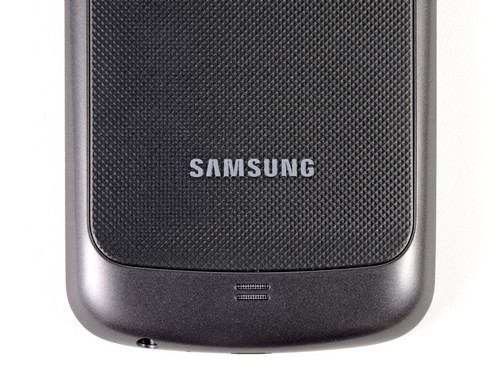

三星GALAXY Nexus背部风格可以用极致简约来形容了，基本上除了三星与谷歌的Logo外，再也看不到任何其它标识了
极致简约的背部
好了，整体了解了这部三星GALAXY Nexus后，我们的拆解工作就要正式开启了。
拆机一触即发

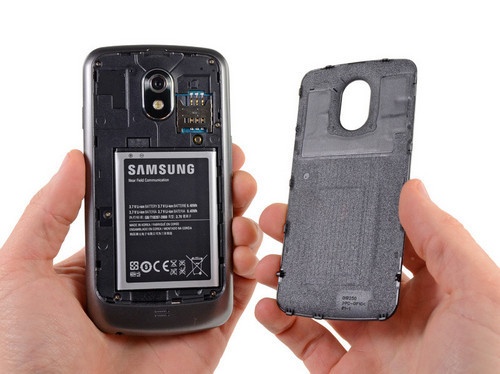

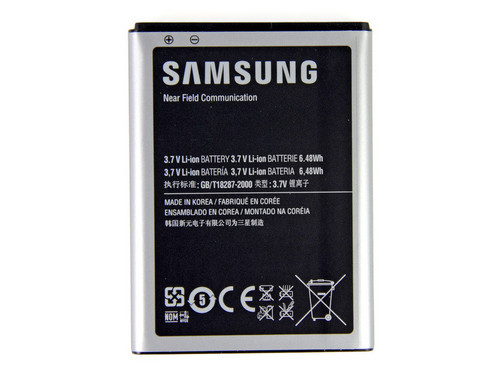

打开后盖后，映入眼帘的就是三星GALAXY Nexus的这块锂电池了，我们看到，三星GALAXY NEXUS的电池容量为1750毫安时。根据电池上熟悉的简体中文，我们也能获知，这块电池用该是中国制造（组装）。

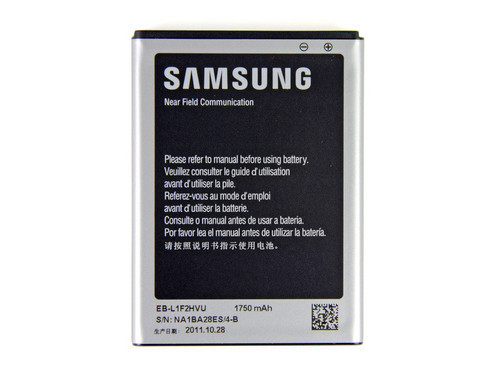

电池特写
NFC天线竟然贴在了电池上

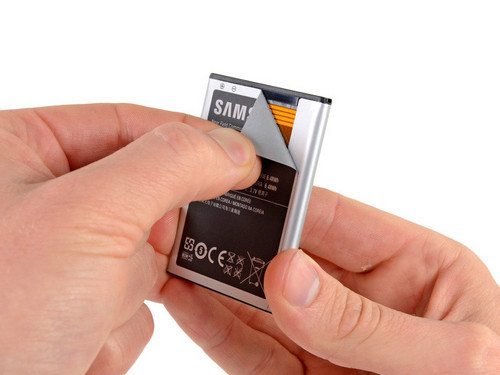

从外表来看，三星GALAXY Nexus电池并无特别，不过撕开电池上的贴纸，我们惊奇的发现三星Galaxy Nexus的NFC天线竟然贴在了电池上，这意味着我们可以将它取下，放到手机的其它地方。
电池看起来并没有特别

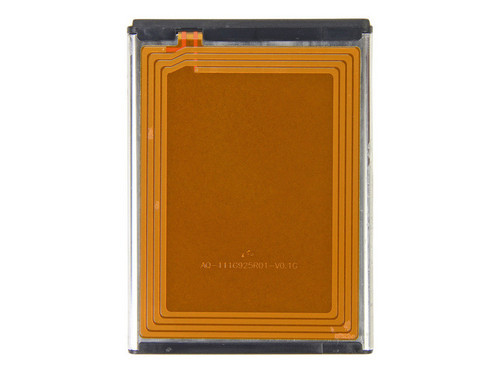

NFC天线贴在了电池上
这种独特的设计也带给我们一个悲催的事实——如果我们为三星GALAXY Nexus更换了第三方电池，那么三星GALAXY NEXUS的NFC功能也会随之消失。
NFC天线特写
利用工具祛除枷锁

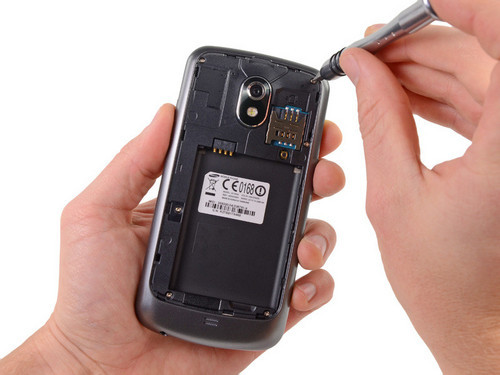

拿走电池，我们需要用十字螺丝刀除掉机身后感上的螺丝。
拧下螺丝
三星GALAXY Nexus的模具设计的还是很严谨的，基本都做到了严丝合缝，尤其保护壳与机身之间有很多用来固定的卡扣，如果用力过猛，有可能会损坏手机，拆机时尽量用特殊工具来开起。

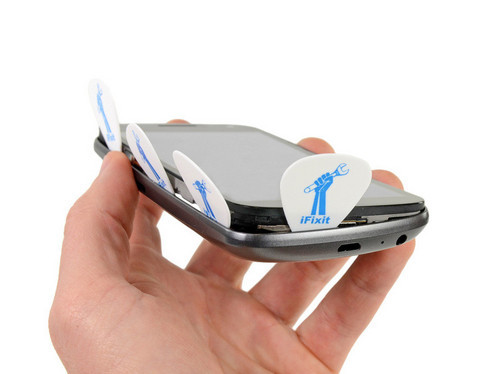

利用垫片翘起背板

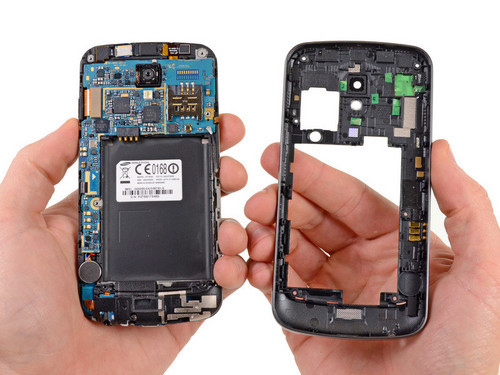

脱掉背板，三星GALAXY Nexus的蓝色电路板已经暴露在我们眼前了。
初见三星GALAXY Nexus电路板
取下扬声器组件

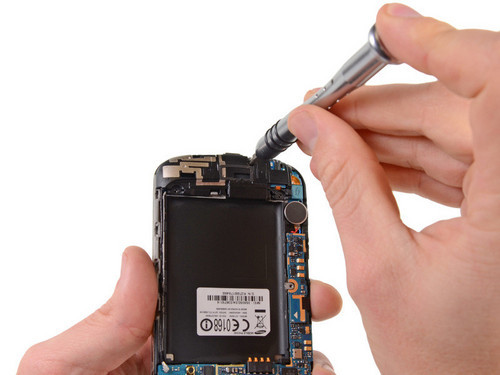

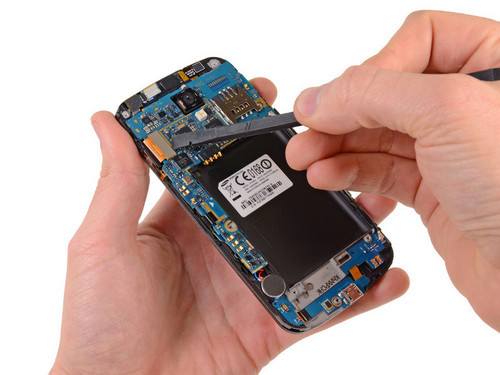

我们看到，在电路板顶部有一个螺丝，我们需要将它拧下，之后就能就可以看到三星GALAXY Nexus的第一组元件了。
拧下顶部螺丝

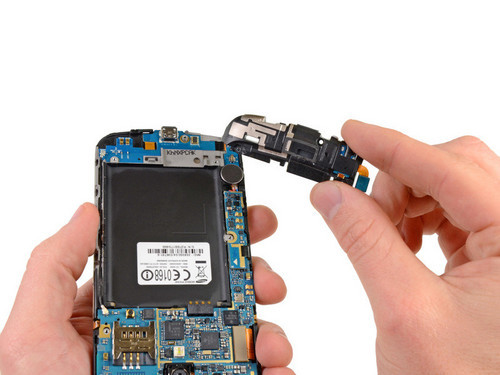

随后，我们就取下了三星GALAXY Nexus的扬声器及耳机插口组件。
取下扬声器及耳机插口组件

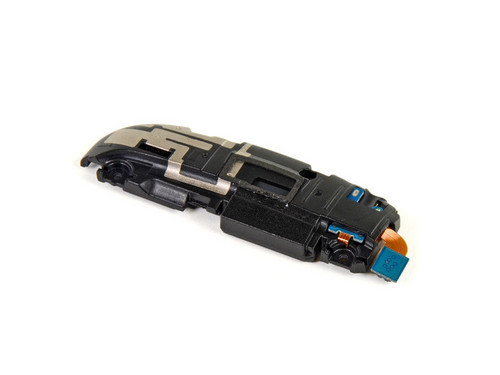

扬声器及耳机插口组件特写
主板零件比较易拆
好了，接下来我们就要开始三星GALAXY Nexus主板部分的拆解工作了。它采用了螺丝加粘合剂的固定方式，拆解起来并不费力。

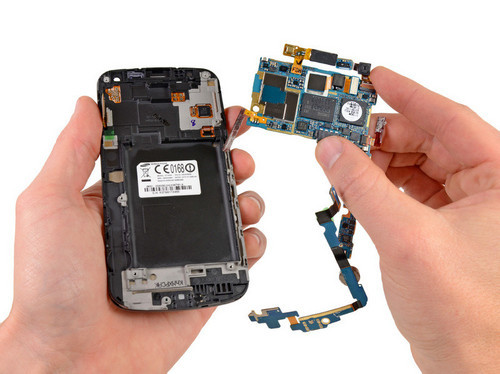

正式拆解主板
三星GALAXY Nexus的主板构造给笔者留下了深刻印象，这种零件的组装方式也能有效降低维修成本。
拆装比较简易
听筒部件特写
500万像素摄像头解析
拆机进行到这里，三星GALAXY Nexus的第一个重要部件终于出现了，我们终于看到了它的摄像头组件。

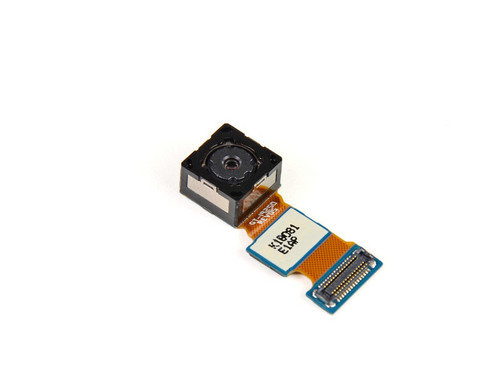

摄像头组件
作为今年Android平台最重要的一款产品，三星GALAXY Nexus仅仅配备了500万像素摄像头，让我们倍感遗憾，不过这也并不意味着它的成像能力没有亮点，三星GALAXY Nexus的这枚500万像素摄像头针对低光环境特别进行了优化，并且能够连续的自动对焦，可以让用户方便的捕捉到精彩的瞬间影像。此外，三星GALAXY Nexus还能够录制1080P的全高清视频。
摄像头特写

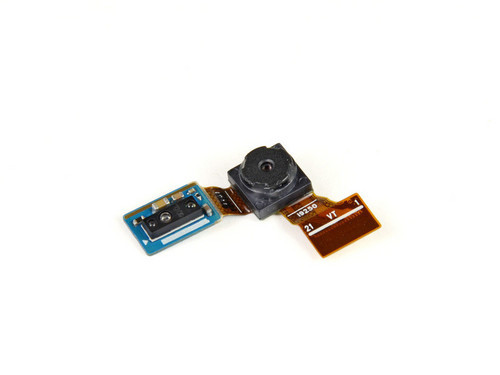

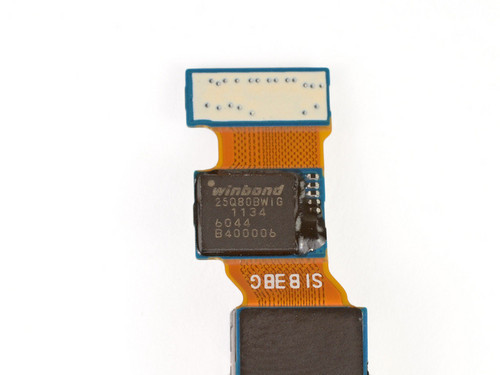

而三星GALAXY Nexus的前置摄像头还能够拍摄130万像素的照片，以及录制720P的视频，并且三星还为这个前置摄像头配备了一块8MB的华邦闪存用作数据的缓冲区。
摄像头特写
解密主板芯片一

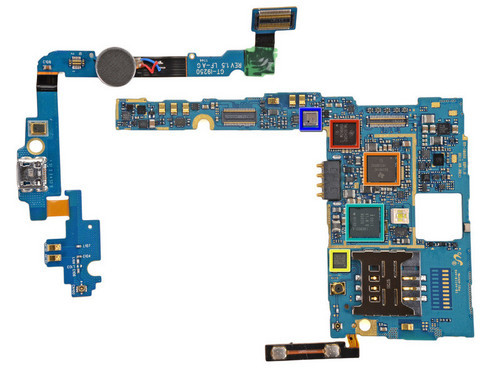

在接下来的拆解中，我们在三星GALAXY Nexus的电路板上得到了两个L形板。左边的小板拥有振电机和多个连接器。而在右边的大板，里面装配了音量按钮、SIM卡插槽及以下芯片的主板，为了方便网友辨别，我们也为各个芯片加上了不同颜色的区域标识。
L型板
红色区域：德州仪器TWL6040，它拥有8声道高品质及低功耗音频编解码器。
橙色区域：德州仪器TWL6030，它其实是一个完全集成的电源管理开关模式充电器。
黄色区域：InvenSense的MPU - 3050运动处理单元。
绿色区域：英特尔XG626基带调制解调器。
蓝色区域：博世BMP180 MEMS压力传感器。
解密主板芯片二

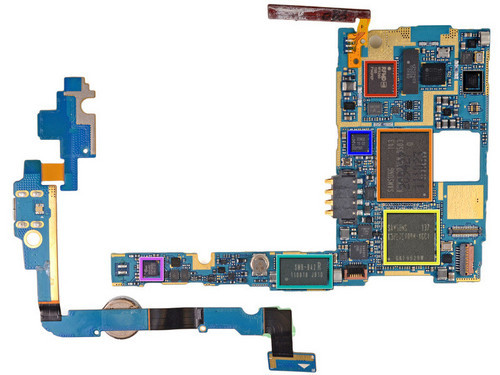

而在L型板的另一边，我们能够看到更多的元器件，同样，我们也他们加注了区域颜色。
L型板的另一侧
红色区域：RFMD的RF6260四频多模功率放大器模块。
橙色区域：三星KMVYL000LM多芯片内存封装。
黄色区域：三星K3PE7E700M 512 MB 的DDR2 SDRAM
绿色区域：三星SWB - B42 BT 4.0双频段无线局域网FM的Tx / Rx，不过Chipworks公司表示模块实际上是由村田公司所制造的。
蓝色区域：NXP 65N00智能IC卡。
粉色区域：Silicon Image公司的9244 MHL变送器，用于与HDMI高清设备连接。
黑色区域：SiRF的GSD4t GPS追踪器。
解密主板芯片三
三星GALAXY Nexus配备了德州仪器的OMAP 4460处理器，采用45纳米制程，具有对称多处理(SMP)功能的双核ARM Cortex-A9 MP内核，与先前的ARM Cortex-A8内核相比性能提高1.5倍。配备了IVA 3多媒体加速器，支持1080p全高清视频录制与播放。

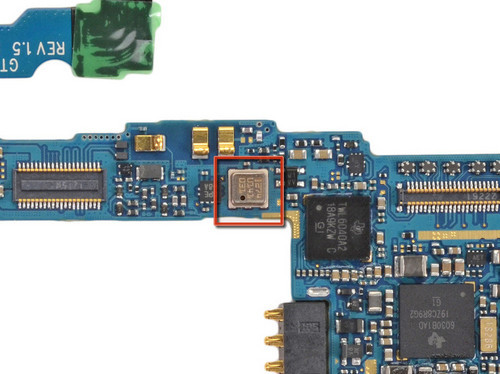

三星GALAXY Nexus还配备了博世BMP180 MEMS气压传感器，它用来负责手机的“晴雨表”功能。
博世BMP180 MEMS气压传感器

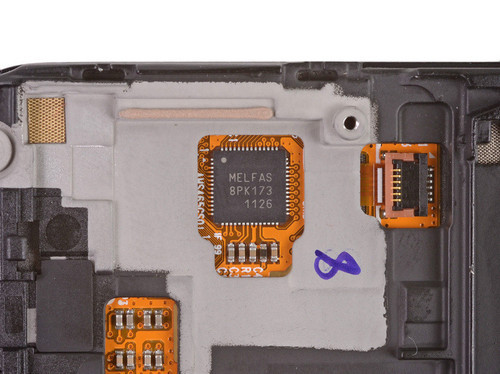

Melfas的8PK173-1126触摸屏传感器
总结：
好了，拆解到这里三星GALAXY Nexus的拆机工作就全部结束了，总体而言，相较苹果iPhone 4S，它的拆机还是比较容易的，这也为今后大家维修或更换零件提供了便利。

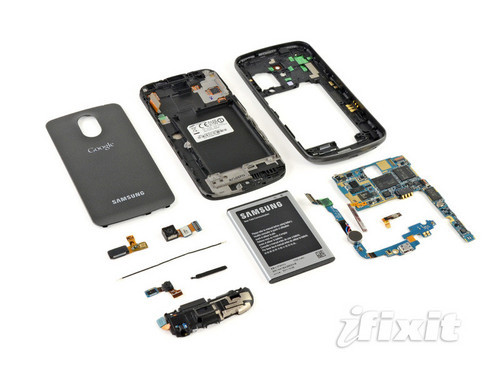

零件全家福
