作为史上最大的iPad——iPad Pro在昨日光棍节开始了预售，不过向来快人一步的国外拆解团队iFixit已经顺利到手并且大卸八块了，究竟iPad Pro里面长啥样，我们就一起来看看吧。

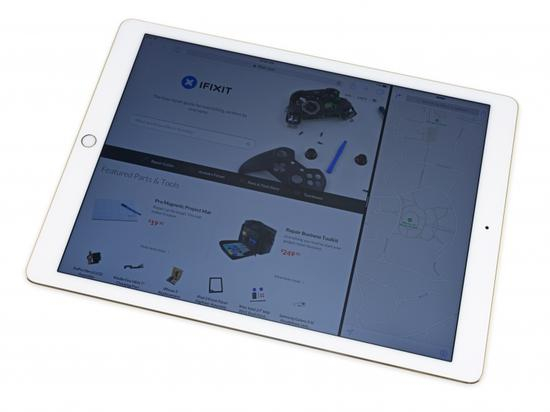

按照惯例，拆解之前还是先看一下iPad Pro的具体配置。
12.9寸2732x2048显示屏，264ppi；
第三代64位A9X处理器和M9协处理器；
800万1080PiSight后置摄像头，120万720P前置摄像头；
802.11 a/b/g/n/ac MIMO Wi-Fi和蓝牙4.2；
32GB或128GB内部存储空间；

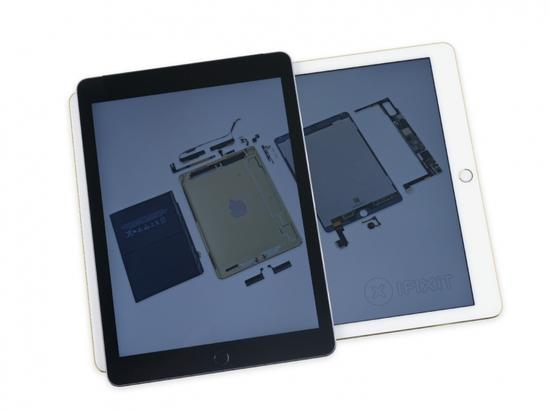

对比起iPad Air 2，屏幕增大了78%，得益于A9X处理器，性能翻了2倍。

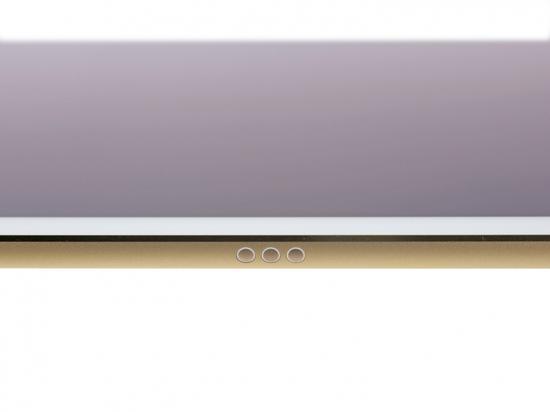

iPad Pro设计了新的接口——Smart Connector。

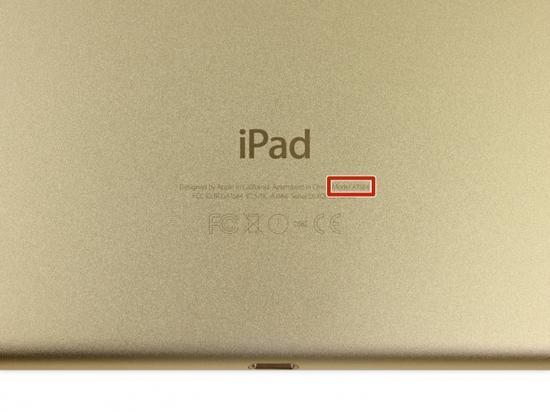

iPad Pro的型号为A1584。

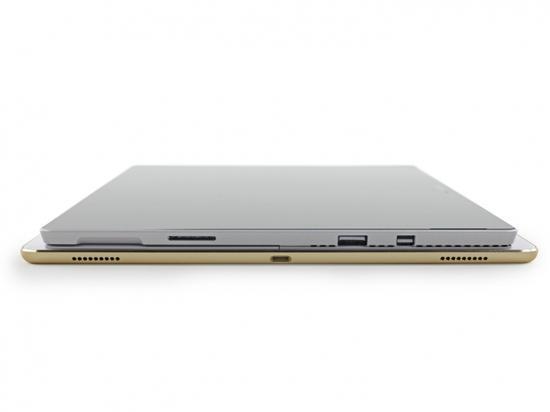

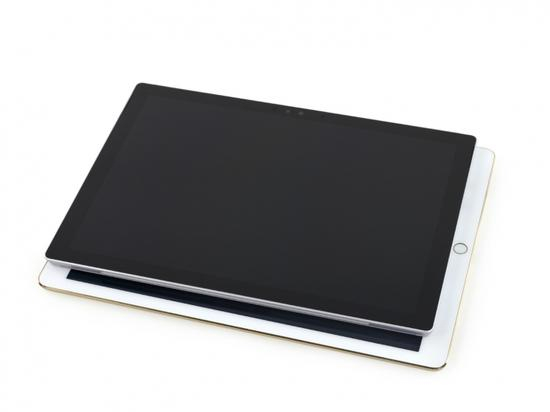

对比微软的Surface Pro 4，可以看到iPad Pro更大，Surface Pro更厚。

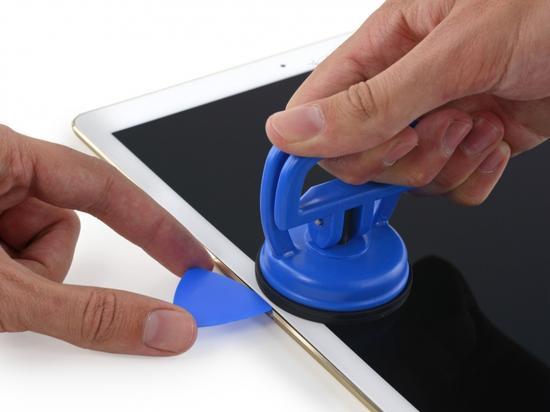

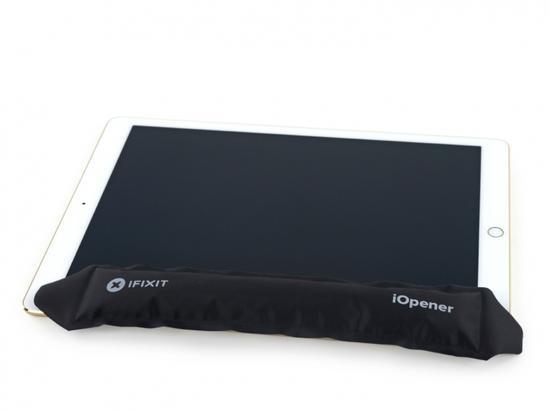

与苹果家别的产品类似，稍微加热一下使胶水融化，使用吸盘和拨片将屏幕分离。

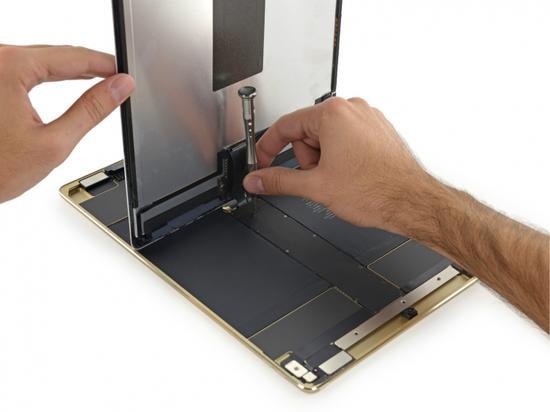

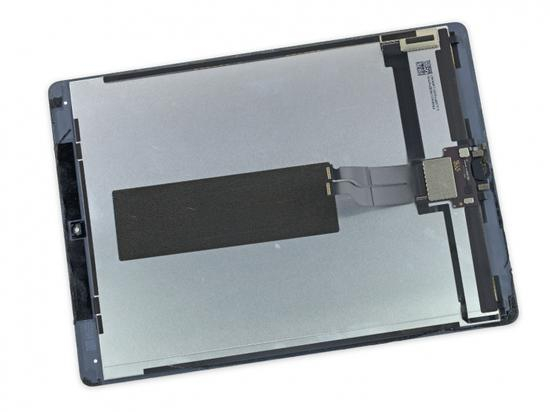

然而iPad Pro屏幕排线放置在整台机器的中间位置，为了将屏幕完全卸下花费了一番力气。

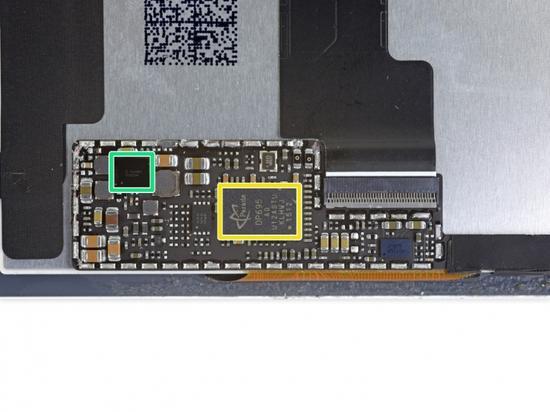

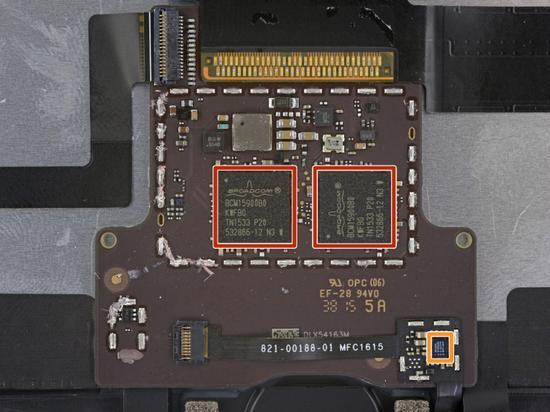

看一下屏幕面板上都有哪些主要芯片：
红色：博通BCM15900B0x2；
橙色：恩智浦8416A1 Touch ID传感器；
黄色：谱瑞科技DP695定时器；
绿色：德州仪器TPS65144；

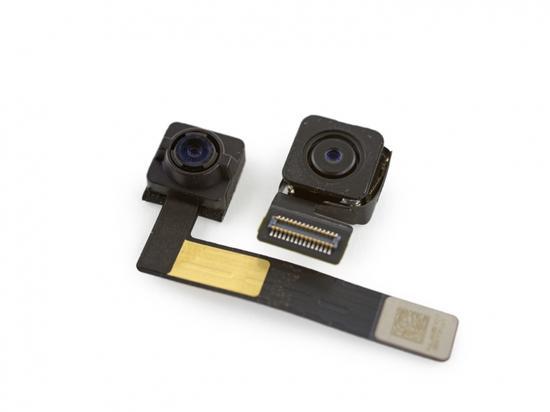

将固定的螺丝拧开，拨开排线，前置和后置的摄像头就可以拿下来了。

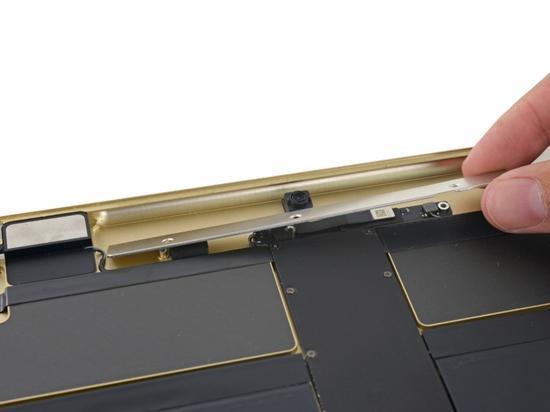

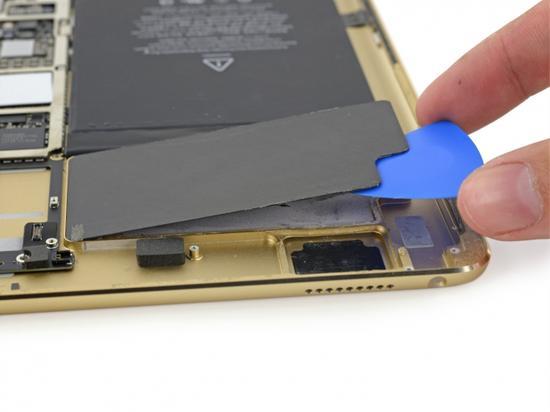

第一次在iPad上出现的东西：EMI电磁屏蔽罩，卸下之后才能继续拆解。

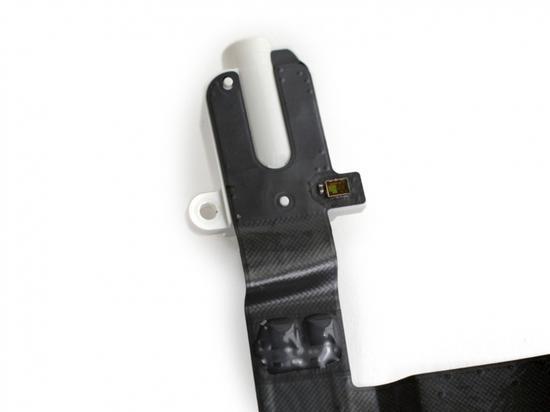

iPad Pro的耳机模块与iPad Air 2的类似，上面一样有两个光线传感器。

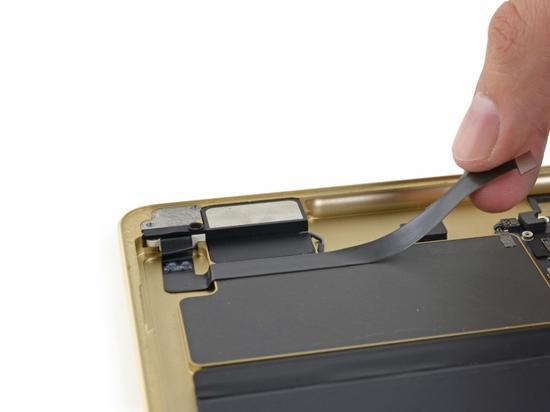

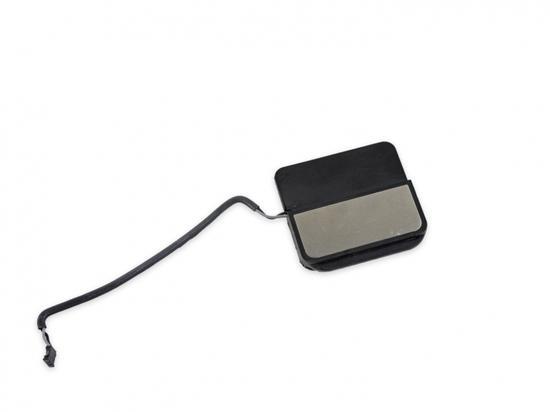

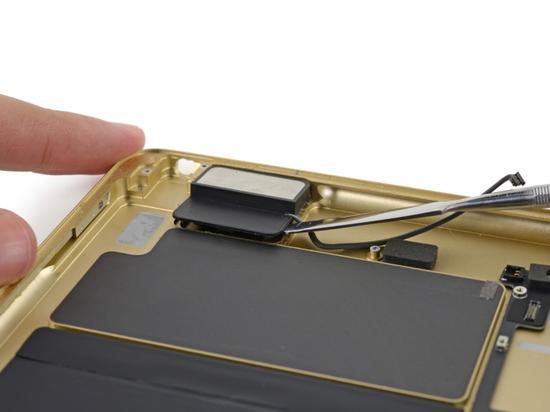

配备的四个扬声器是长这样子的，附近有填充物，估计是用来放大扬声器音量的。

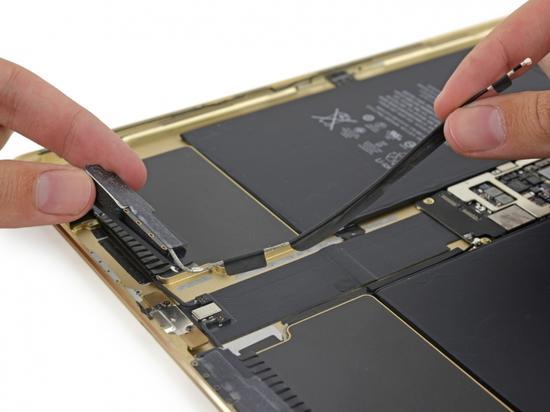

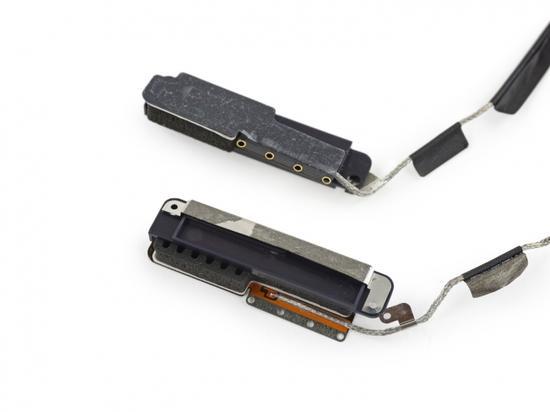

拆下主板前，需要先处理这两条使用了MIMO技术的天线。

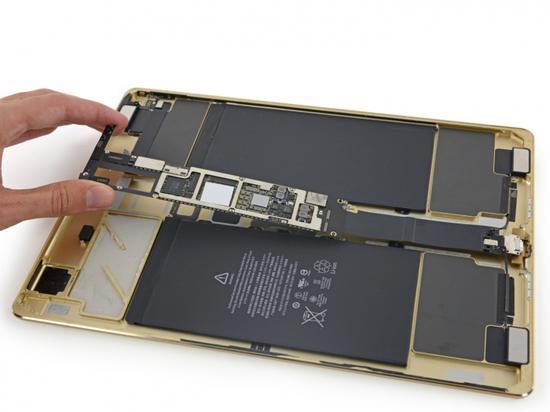

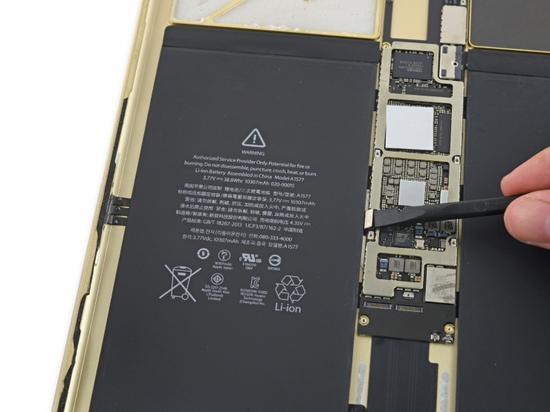

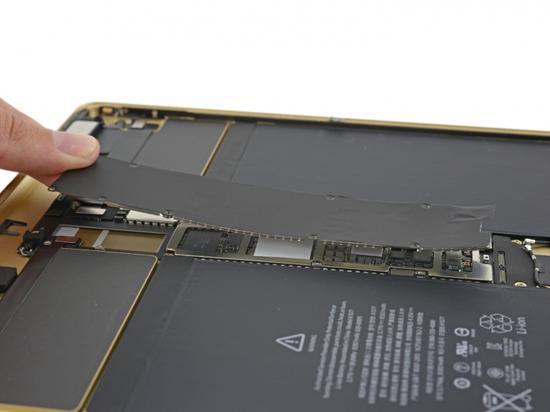

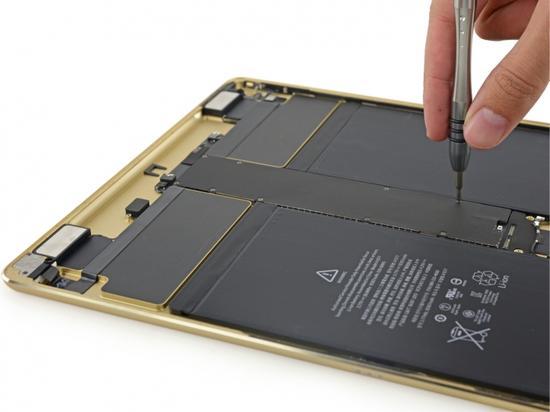

将各种连线解除之后，终于可以把主板拿下了。

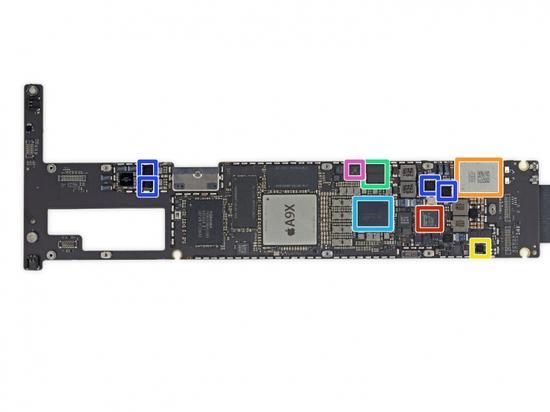

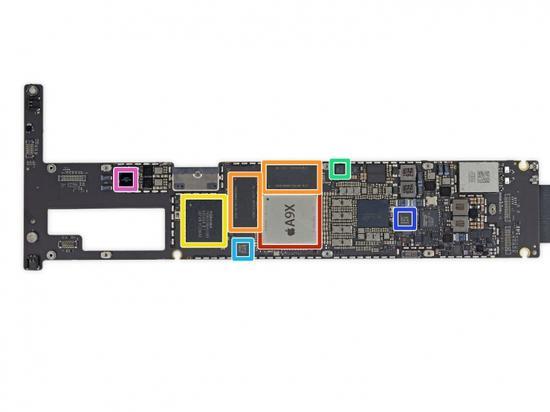

主板上面的主要芯片有：
红色：苹果 APL1021 A9X 64位处理器；
橙色：海力士H9HCNNNBTUMLNR-NLH 16Gb LPDDR4内存2GBx2；
黄色：东芝THGBX5G8D4KLDXG 32GB NAND闪存；
绿色：应美盛 MP67B 6-axis陀螺仪和加速度模块；
天蓝：恩智浦 65V10 NFC控制器；
蓝色：恩智浦LPC11U37 ARMCortex-M0微处理器；
紫色：苹果(Cirrus Logic)338S1213 音频编解码器；
红色：睿思科技 FL1100 4-port USB 3.0控制器；
橙色：环旭电子339S00045 Wi-Fi模块；
黄色：恩智浦1610A3；
绿色：343S00025-A1；
天蓝：343S00052-A1；
蓝色：美信MAX98721CEWV；
紫色：Fairchild Semiconductor FDMC 6683；

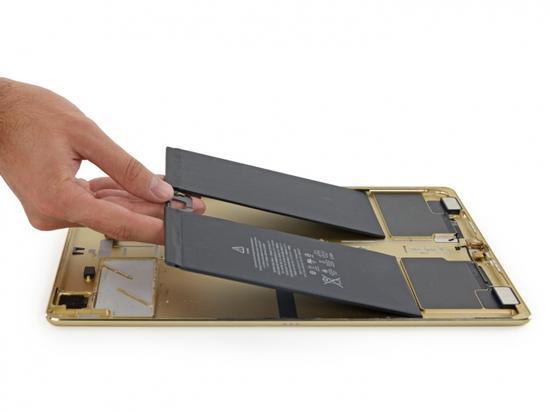

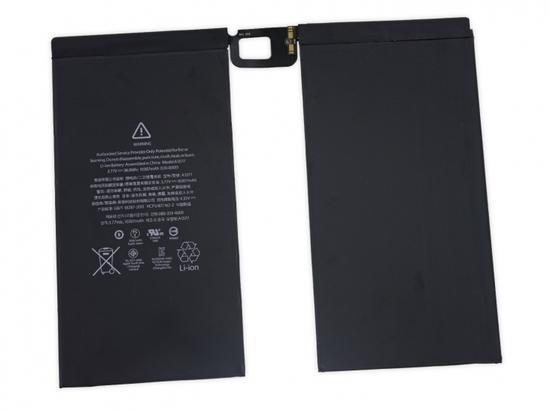

接下来就是电池部分，这回为了续航，iPad Pro可是有惊人的10307mAh电池容量。

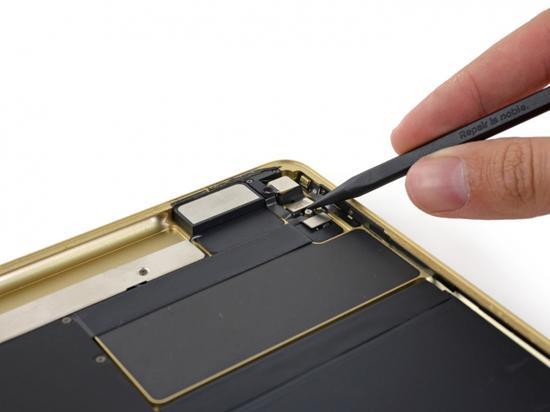

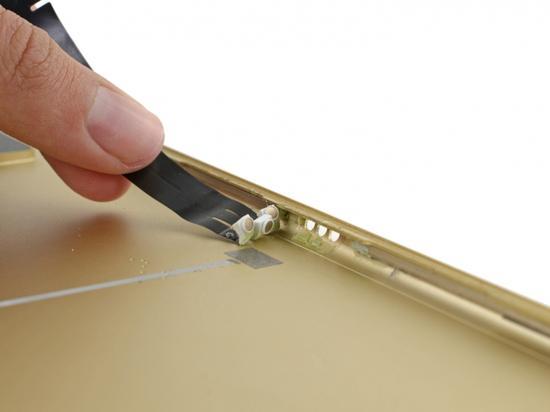

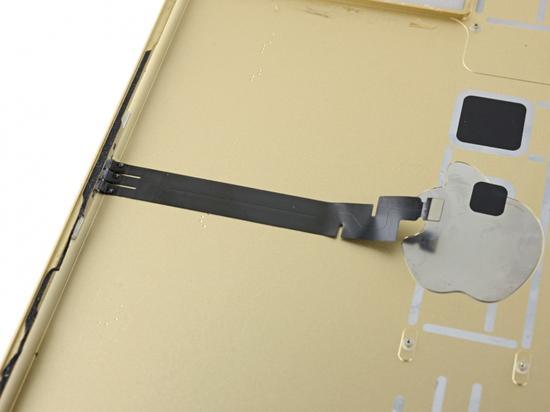

最后需要拆下来的就是新接口Smart Connector，胶水不是一般的多……
拆解完了，奉上全家福一张。iFixit这回给出的分数是3分(满分10分为最容易维修)。反正水果家的产品维修难度一向不低，各位做好心理准备或者购买保修吧，毕竟大部分情况坏了都得返厂的。(卢家俊)
