第1页：碰见杀手 笔记本散热如何逃命
“中国是一个很特殊的市场”每当编辑对厂商工程师进行采访时，工程师总会对中国用户发出开感慨，感慨他们是一群对性能和技术的卓越追求者，然而在得到高性能完美体验的同时也带来了烦恼-散热。从厂商角度一直在采用改变设计，减小芯片组制成的方式来进行改善。然而实际上，大家都忽略了一个重要的问题，那就是往往用户的使用习惯才是笔记本散热的决定性因素。
哥！我的电脑卡，哥！我的电脑玩游戏动不了，哥！我的电脑能烤烧饼了......笔者看见这些字眼只能大声说：“悲剧啊”，这就是笔记本，这就是传说中的游戏大神们，大部分游戏玩家都有一个特点，只管玩游戏，不管在用什么样的电脑玩游戏，笔者所说的是指或多或少存在一定问题的电脑，比如电压过低、温度过高等等。
现如今，笔记本发展已经超过了传统意义的PC平台，伴随着人们对生活体验性越来越高的要求，平板电脑、上网本等应用产品也早已进入了人们的视野，据国外称，平板电脑已经被评为影响人类生活的5大数码产品之一，但不管这些产品如何变，如何增加用户体验性，如何变的更加移动，但从来都没有缺少“游戏”这个重要应用，从桌面PC到智能手机都是如此。
抽风散热器制作攻略
在电脑没有普及还是一个奢侈品的时候，电脑硬件推动软件的发展，而现在正好相反，越来越多的杀手级软件应运而生，能够称之为杀手的绝不是“Photoshop”这类软件，而是像“魔兽世界、孤岛危机、孤岛危机2、Windows Vista”这类让人纠结不已的产物，最喜欢干这些事情的就是“Blizzard、EA和微软，魔兽世界推出时让中国大部分网吧都升级了配置，想当年找一个能玩好魔兽世界不会卡的网吧也能够成为学生之间的小秘密，《孤岛危机》就更是如此了，当年它曾被网友称为最大的硬件杀手。
游戏画面越来好，游戏场景越来过庞大，对于一台电脑来说它已经承受不起这么高的运算，更别说一台笔记本了，满负荷运算经常能够在笔记本当中见到，中国玩家喜欢拿笔记本玩游戏，我们不能说是对是错，因为事实正是如此，台式机有大量空间可以用于散热，而笔记本没有，所以在进行相同运算的时候笔记本发热会更大。
本次我们将会给网友介绍抽风式散热器的两种做法，此方法会加速笔记本出风口的散热过程，在夏天对于降温和性能提升会起到一定的作用。
第2页：一、散热装备及使用金额
一、散热装备及使用金额

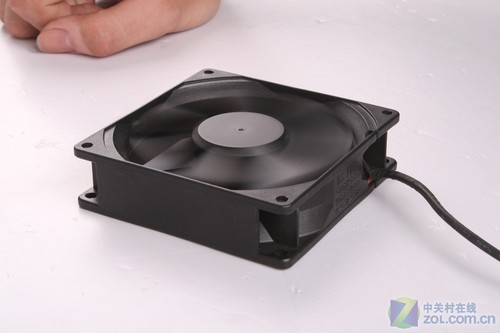

不知道各位网友玩没玩过四驱车，对于笔者来说这是儿时难得的一段记忆，什么“天皇巨星、舞蹈天使”都会是和自己一起奔跑的伙伴，对于四驱车来说，速度决定了一切，但对于速度来说，马达更加由为重要，今天我们制作的散热器为笔记本抽风扇，故名思意抽风扇必须是一个带扇页的动力装置，所以废弃的CPU风扇会是最好的选择。

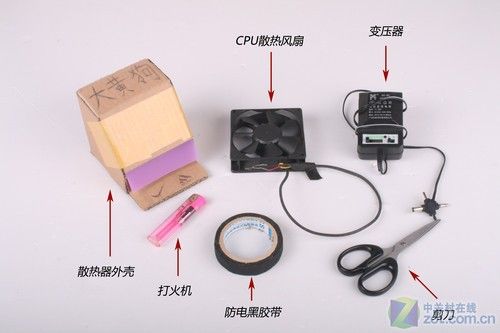

散热装备简介
对于此次制作的抽风散热器来说，供电方式有两种，一种是比较常见的变压器供电，另一种是USB式供电，变压器和USB供电都有相应的优缺点，具体内容笔者会在后面为大家做相应介绍。
变压器在电子市场当中比较常见，中国的直流电压为220V(V为伏特)，大家可以根据CPU风扇的电压来选择相应的变压器，因为本次需要对线路进行一些改造，所以也会用到剪刀、打火机以及纸巾，这些东西属于日常用品，比较常见，另外还需要准备一些防电胶带，可以防止金属漏电。
| 工具名称 | 工具价格(RMB) |
| 散热器外壳 | 0元 |
| 打火机 | 0元 |
| 防电黑胶带 | 2元 |
| 剪刀 | 0元 |
| CPU散热风扇 | 10元 |
| 变压器 | 12元 |
散热制作工具价格一览表
还是那句话，有的网友可能会认为花24块钱和浪费那么多时间不如去买一个散热底座，效果也不会相差太远，在以前的文章当中笔者就说过，我们追求的是一种DIY精神，证明自己可以做到，过程才是真正的乐趣。
外壳部分大家看后几页文章即可，这里提醒大家一下，并不是所有的风扇都可以用，有些奸商会把坏的风扇卖给消费者，所以还是建议各位在购买之前尽量当场测试一下。
第3页：二、笔记本温度前后对比
二、笔记本温度前后对比
中国大部分用户都用笔记本玩过游戏，所以我们测试的重点是笔记本在高速计算过程中对于高温的控制能力，通常一款游戏在PC上运行时会调用大量的CPU及GPU资源，GPU作用为图形运算，所以在运行游戏时GPU的温度往往都是最高的，而GPU高温有可能导致游戏流畅度下降，屏幕花屏，或者蓝屏死机等情况。

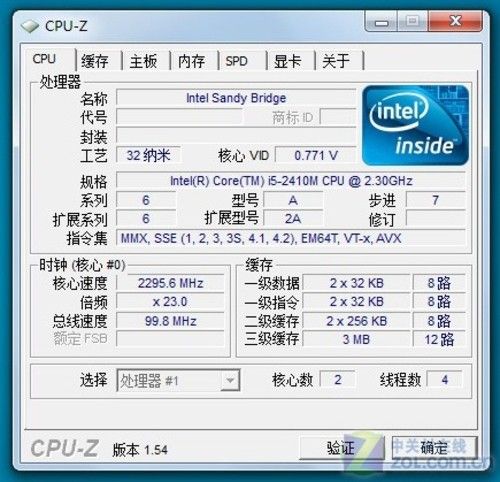

测试笔记本CPU-Z信息
测试笔记本处理器为Intel Sandy Bridge 酷睿 i5-2410M，Sandy Bridge处理器最大的特点是融合了Intel核芯显卡，让CPU拥有了更强的显示能力。

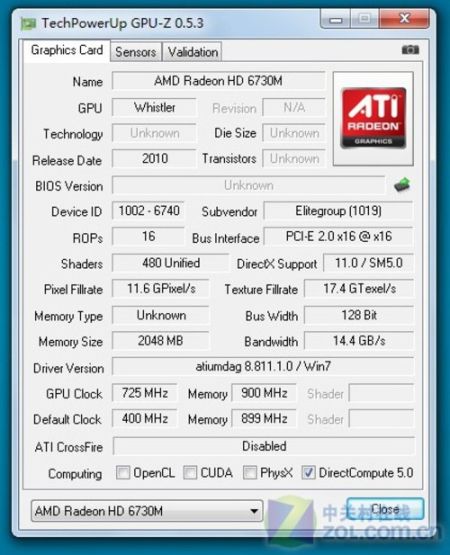

测试笔记本GPU-Z信息
此次测试笔记本显卡为AMD Radeon HD6730M，这款显卡网友见的可能会比较少，但它的性能相对来说属于中高端，对于游戏的渲染及画面支持比较不错。

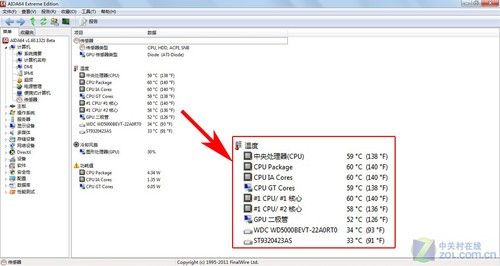

CPU及GPU待机状态温度(点击可看大图)

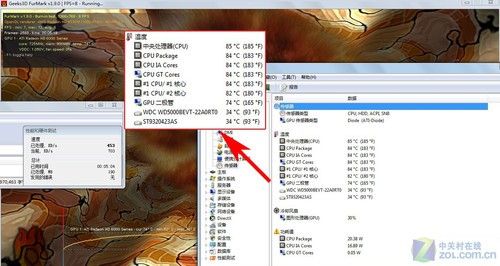

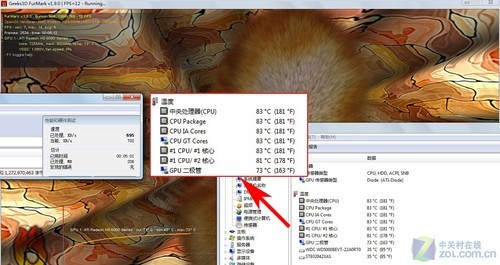

CPU及GPU满载状态温度(点击可看大图)
测试笔记本CPU和GPU在待机状态时温度分别为59°C、52°C，这个温度相对来说有些稍高，可能与笔记本材质和风道设计有关，满载时CPU和GPU温度为85°C、74°C，在夏天CPU部分有些稍高，但显卡温度比较正常，一般情况下笔记本玩大型游戏温度为60°C左右，但随着天气变化会有所上升。（注：测试环境温度为24°C）

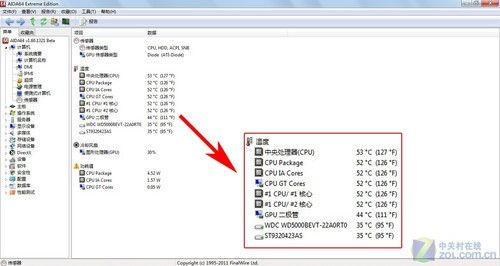

安装散热器时CPU及GPU待机状态温度(点击可看大图)

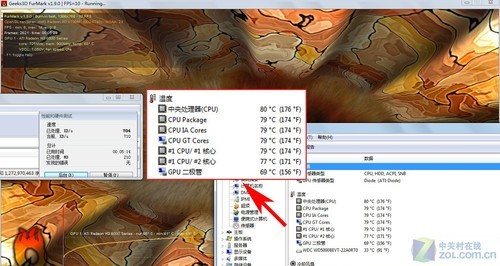

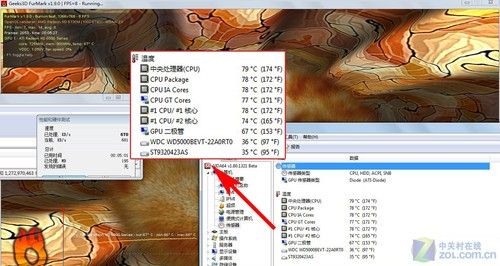

安装散热器时CPU及GPU满载状态温度(点击可看大图)
待机状态下安装了抽风散热器的笔记本CPU和GPU温度分别为53°C、44°C，满载时温度为79°C、67°C，因为测试比较苛刻，所以温度会比玩游戏时要高出一些。
| 测试项目 | CPU温度 | 显卡温度 |
| 未装配散热器时待机温度 | 59°C | 52°C |
| 未装配散热器时满载温度 | 85°C | 74°C |
| 已装配散热器时待机温度 | 53°C | 44°C |
| 已装配散热器时满载温度 | 79°C | 67°C |
使用散热器前后温度对比情况表
从表中可以看出，抽风散热器还是有一定作用的，满载状态时CPU和GPU前后温度相差6°C和8°C，说实话，笔者对于这个温度并不是很满意，花费的精力、财力和得到的结果并不成正比，相比于以往的散热器来说效果不是很理想，当然我们也找到了一些原因，这些原因决定着散热器的最终效果，到底是什么呢？请点击下一页吧。
第4页：三、抽风散热器外壳制作步骤
三、抽风散热器外壳制作步骤
看了实物图相信各位也想知道这么一款小巧精致的抽风扇是怎么制作出来的，其实并不是很难，但相对来说这一步却是最关键的，笔者将和各位一起制作散热器的外壳，首先，我们看下需要的材料和工具。

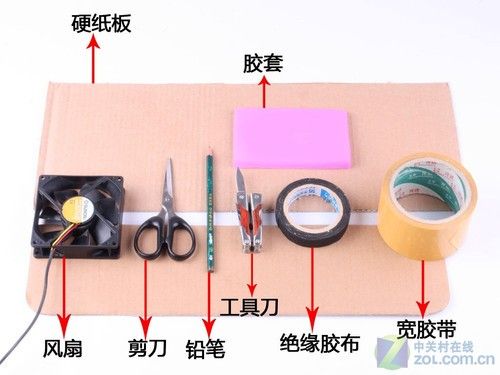

制作工具介绍
这里需要解释下，硬纸板咱们可以用家里废弃的一些包装盒，质地偏硬的比较合适，风扇可以去淘宝或者一些实体店买台式机用的CPU风扇。胶套可以选择一些橡胶类的包装套，笔者这里用的是一个硬盘保护套，有了这些材料和工具，咱们就可以开始制作了。
首先，需要根据风扇的大小，在硬纸板上用铅笔勾画出我们需要折叠的轮廓，勾画轮廓的宽度与CPU散热器宽度相等。

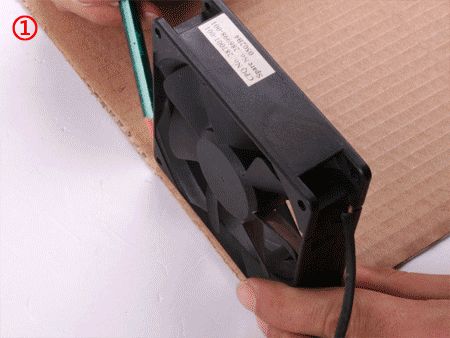

GIF动画展示勾画风扇步骤

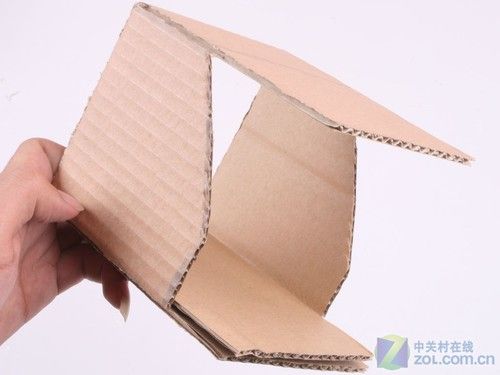

第二步对已经勾画好的硬纸板进行分割，这里需要用到工具刀，所以请小心使用，以免割伤手指。用工具刀沿着铅笔勾画出来的轮廓线进行切割，注意不要划透，方便折叠即可。另外横向切割需风扇作为标尺，在风扇大概2.5—3CM外的地方进行切割，之后就可以尝试将做好的模板折为成品，具体的步骤大家可以看GIF动画演示。
GIF动画展示工具刀切割硬纸板步骤

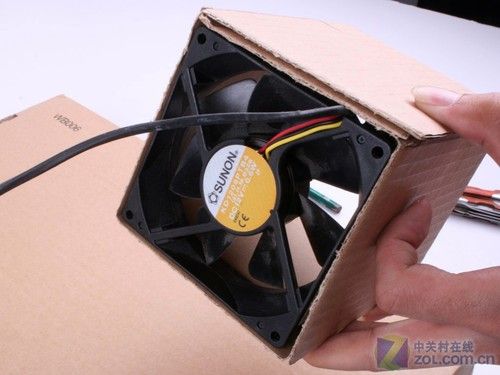

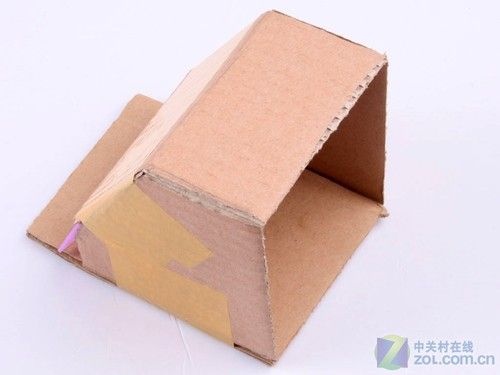

做出成品的大概模样后，我们先把风扇放进去进行测试，看看是否合适。可以看到图中我们做好的半成品正好可以放进预先准备好的风扇。

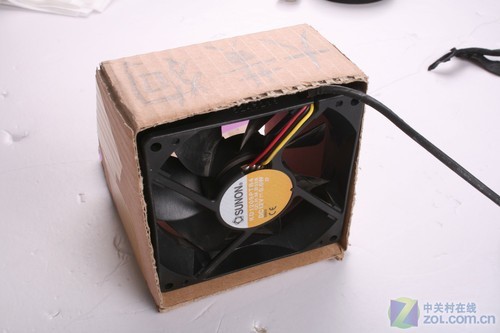

将风扇放入进行预先测试
如果您的风扇宽度与外壳不相称，最后的办法是拿胶带等一些不透风的工具固定上，不然会严重影响以后的散热效果。
第5页：四、抽风散热器外壳制作步骤(2)
四、抽风散热器外壳制作步骤(2)
对于散热器来说，他的作用是加速笔记本左侧出风口的散热，所以也就是说密封性越好吸引力越大，为此，我们可以使用一些具有密封性的材质，如胶皮、等。

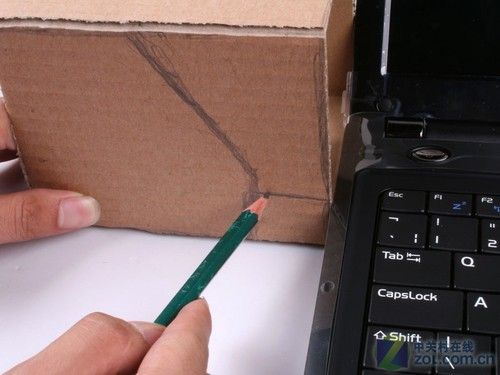

根据笔记本高度勾画线条

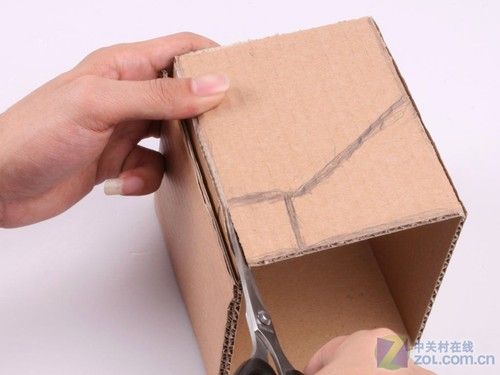

沿着勾画的线进行剪裁
剪裁后的成品
散热器外壳一共有两个关键，其中一个为放置风扇的部分，另一个就是与笔记本出风口卡合的部分，我们设计了一种比较新颖的外型能够正好和笔记本融为一体。
GIF展示详细制作步骤
因为连接出风口的地方密封性要注较强，所以我们准备的橡胶套就要派上用场了。下面教大家怎么将橡胶套，固定在抽风扇的前端。首先，比较一下大小，然后沿硬纸板的边沿剪齐，用胶带固定。之后再将边缘处用胶带粘牢，这样就完成抽风扇外壳的制作了。

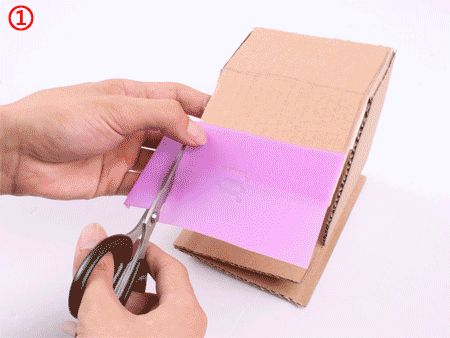

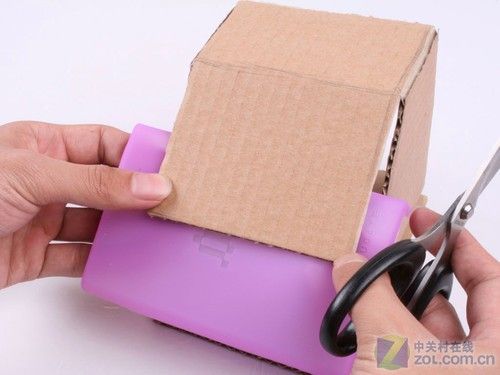

比较橡胶套大小

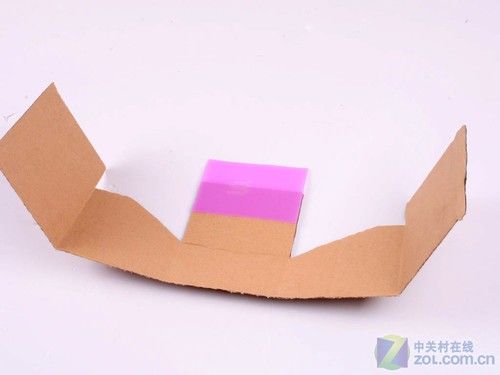

剪裁后的样子
完成后的样子
依然是用GIF动画来展示详细的制作步骤。这一步需要注意的地方就是，橡胶套下方留的长度要足够长，不要太短，方便调节剪裁。
GIF展示详细粘贴步骤
制作好后，我们需要用笔记本做一下实际的测试，看看哪里不合适再进行修饰。如下图可以看到橡胶的上方已经影响到笔记本键盘的使用，出现这种情况，就需要用剪刀剪短一些。

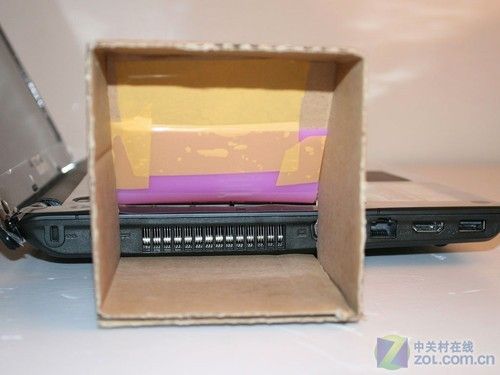

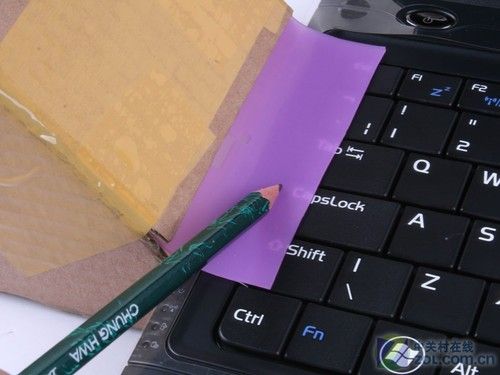

图示橡胶上方盖住笔记本键盘
散热原理
本次我们做的是抽风扇，所以风扇的进风口，需要正对着笔记本的出风口，并且尽量密封好。并且在抽风扇的另一端放置一个CPU风扇，当风扇向是向外抽风时，这样就可以加快笔记本的热量散发。

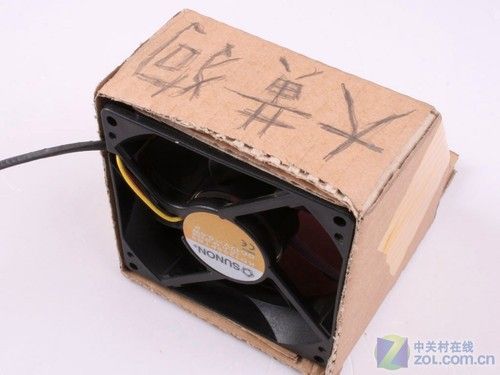

将风扇置入后展示图
到此为止我们就完成了抽风扇的外壳制作，下一步就可以进行供电部分的制作了。从图中，大家也可以看到笔者为制作的抽风扇，定制了特殊的名字，由于是自己DIY的，所以各位网友也可以随意定制自己喜欢的LOGO以及名字，这也是DIY的一大乐趣。
第6页：五、抽风散热器制作步骤
五、抽风散热器制作步骤
在此页文章我们所讲的是关于风扇的放置和供电系统，风扇供电有两种方式，一种是变压器供电，一种是USB供电，变压器的好处在于可以控制风扇的整体转速，让散热更加人性化，并且还会有开关键供用户使用。
1、剪裁线缆

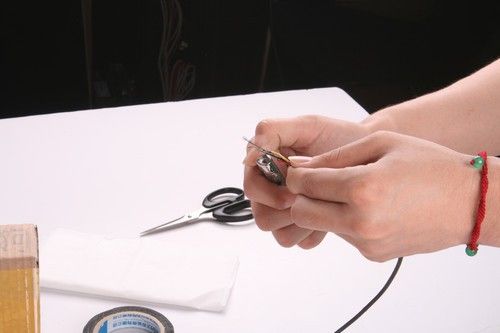

用打火机剥线

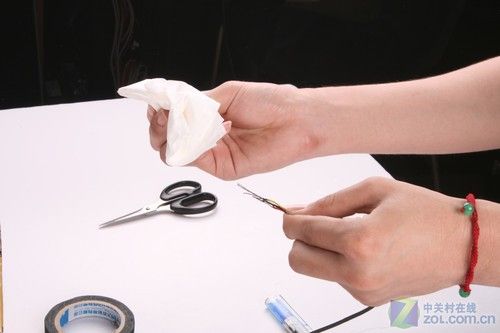

剥线过程
在风扇终端会有一个与主板相连接的嵌入式供电模块，此模块对我们没有用处，所以剪掉就好，注意不要剪的过长，在其根部剪断即可，剪断后用打火机或者剥线钳一类的工具把铜丝外部的胶皮掉去除掉，过程比较简单，如果您使用火机剥线，周围最好不要存在易燃易爆的物品，毕竟生命最为重要。

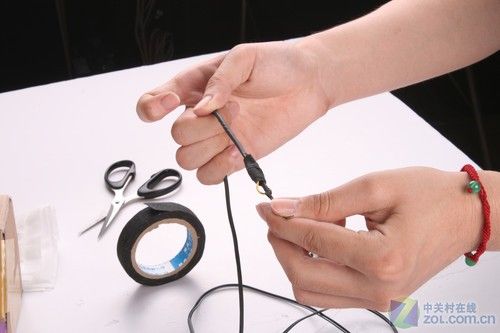

粘合风扇黄色线路
小提示：一般风扇会有3根线，分别为：红线、黄线、黑线，红线为电源线，黑线为地线，黄线为信号线，所以黄线没有任何用途，剪掉或者粘合起来都可以。
2、连接变压器

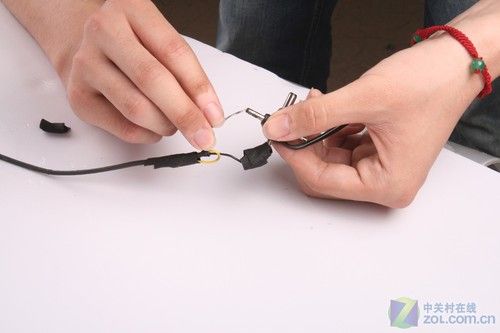

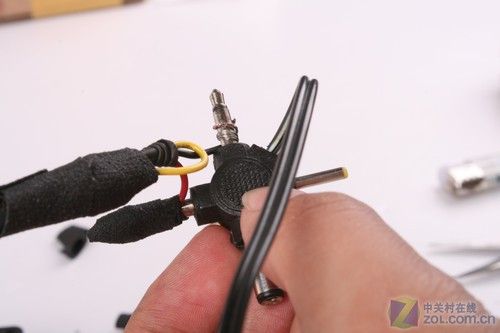

与变压器粘合
与变压器粘合
在变压器末端会有4个金属头，这4个金属头都是通着电的，尽管电流在36V以下对人体是无害的，但大家还是要小心一些，金属头内部都是中空的，外部绑黑线，也就是地线，内部连接红线即可，这样一个变压器版的抽风扇就做好了。
变压器抽风扇制作视频
在连接好之后要做的第一件事儿就是拿黑胶带将外露的部分封住，注意一定要密封好，虽然电压不是很高，但如果碰到笔记本其它的金属部件有可能会导致露电或者短路。
第7页：六、USB抽风散热器制作步骤
六、USB抽风散热器制作步骤
USB被喻为最方便的电脑扩展接口，在现如今的生活当中我们每天都要用到此接口，不论是鼠标、键盘、移动硬盘还是手机，USB的重要性都毋庸置疑，有项调查显示USB接口能够连接127个外部设备，面对现在越来越多的数码产品，统一的USB接口不仅能够应对自如，更重要的还能够做为充电设备使用。

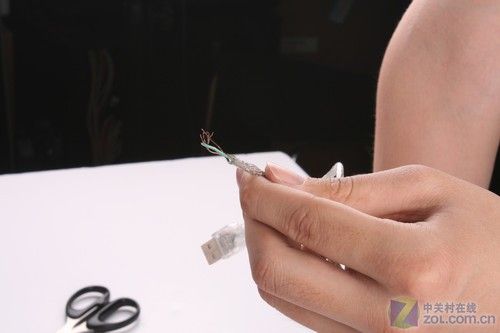

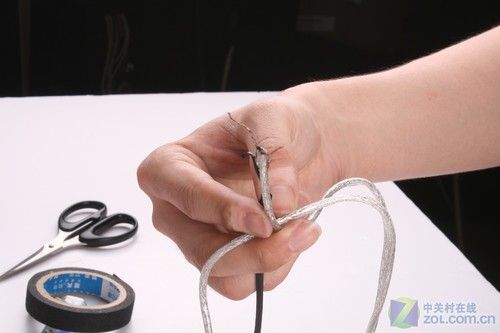

USB连接线
USB数据线连接风扇
USB数据线由四条小线组成，其中红线为电流线，黑色为地线，我们用到的只有这两条，将这两条线与风扇同色线连接即可，连接后一定用黑胶带粘合，以防短路。
测试USB抽风散热器
USB抽风扇制作视频
USB抽风散热器有自己的缺点，而且这个缺点暂无法解决，众所周知，笔记本USB接口最高电压为5V，虽然5V是一个标配配备，但对于散热器来说5V的电压完全保证不了转速，所以在散热效果方面会大打折扣。
第8页：七、USB抽风散热器温度对比
七、USB抽风散热器温度对比
散热风扇额定电压为12V，所以转速只有原来的30%左右，用手放在抽风扇旁只能感受到一丝小风，在笔者看来这个产品最多只能用于特殊场合，而造成这种情况的原因也很简单：电压、密封性。
未使用散热器时温度
已使用散热器时温度
其实这个结果笔者早已能够预知，就像图中表明的一样，CPU前后相差3°C，GPU相差4°C，对于玩游戏来说，这个降温幅度基本上没有区别。
| 测试项目 | CPU温度 | 显卡温度 |
| 未装配散热器时满载温度 | 83°C | 81°C |
| 已装配散热器时满载温度 | 80°C | 77°C |
USB抽风散热器温度对比一览表
USB抽风扇与变压器抽风扇相比虽然移动性比较强，但性能比较差，所以如果不是经常移动的话还是建议大家使用变压器版的散热工具。
第9页：八、散热架细节照片与完成效果
八、散热架细节照片与完成效果
变压器有4个档位，这些档位都可以改变风扇的转动速度，因为我们制作的抽风扇最高电压只有12V，所以相对来说噪音比较小，而缺点就是抽风速率比较低，这对于散热器的效果影响比较严重。
制作时最容易出现的问题就是变压器与风扇之间接触不量，偶尔会有断电的情况，这一点需要各位在缠黑胶带时提前检查，确定供电是否正常。

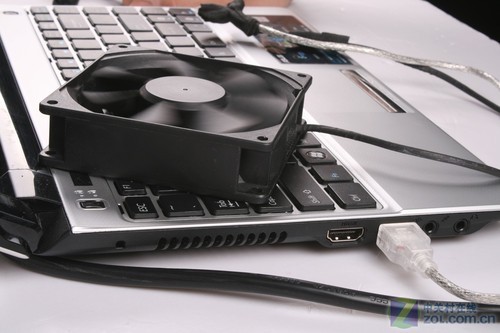

检查风扇是否正常转动
USB抽风散热器成品

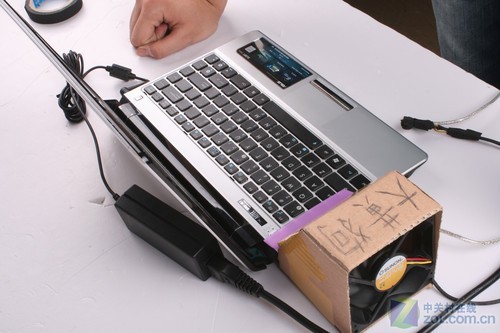

抽风散热器成品
如果您制作散热外壳时足够精细，当我们把风扇放上去时是不会使用固定措施的，摆放风扇时一定要注意您的笔记本左面出风口是吸风还是出风，然后根据情况来决定风扇的摆放方向。
· 总结：
这只是其中一种方法，虽然12V的电压足够风扇使用了，但转速还是有些稍低，您也可以选择一些高电压高转速的风扇，以此来增加散热效果，不过有一点注意，抽风速率与澡音是成正比的，除非您能够想到别的方法来解决这个问题，抽风散热器外壳是个关键，外壳与笔记本之间的密封性也决定了最终的散热效果。
