作者：小熊在线-冰水混合物
改变传统操作习惯 Magic TrackPad
前段时间，与苹果iMac新系列电脑一同上市的全新概念产品Magic TrackPad成为了苹果用户的新关注点。全新Magic Trackpad是首款为Mac台式电脑设计的Multi-Touch触控板。与MacBook Pro相同，它也采用了最新的Multi-Touch 技术，更支持一整套操作手势，让你以耳目一新的方式操控电脑，与你的显示屏互动。手指轻扫翻动网页，就像翻书一样自然。Magic Trackpad 通过蓝牙无线技术与苹果电脑相连，你可以用它代替鼠标，或与鼠标一起使用。作为新一代的概念产品，Magic TrackPad一上市就受到了苹果用户的关注。
作为一款全新感念的苹果操作硬件设备，Magic TrackPad有很多独特的地方，它保持着苹果一贯的简约大方设计、铝制材质的金属质感，以及前端科技所带来的独特操作方式。可以说，Magic TrackPad是改变用户传统操作方式的全新感念产品，下面就让我们来拆解一下Magic TrackPad，看看这款全新的概念产品的内部是如何构造的。
外观设计大方 金属材质传统风格

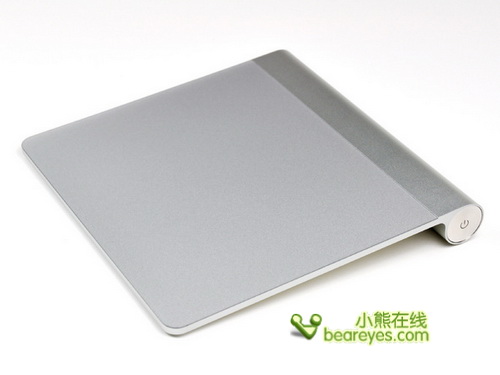

这就是苹果最新推出的触摸板，它可以适用于桌面台式电脑，也可以适用于笔记本电脑，采用蓝牙无线技术链接，整体设计简洁大方，多手指触控应用让你感受不一样的操作。

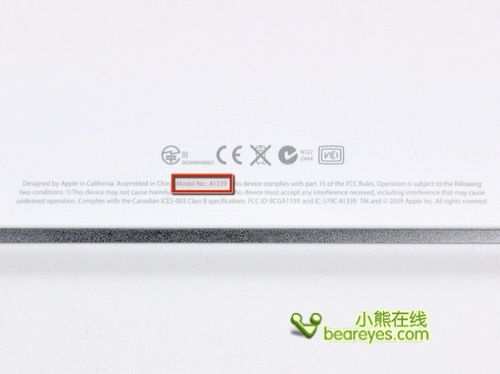

通过底部的规格我们可以看到Magic TrackPad的型号为A1339，它也是苹果目前刚刚上市的一款概念产品。由于采用蓝牙无线操作方式，所以它内部需要安装电池。
与苹果G6键盘绝配 耐磨玻璃表面
跟苹果MacBook Pro笔记本电脑上的触摸板相比，Magic TrackPad在尺寸上要大出前者80%，它的设计与最新的笔记本上的多点触摸功能如出一辙。整体设计风格也按照苹果的一贯简洁、大方、铝制合金质感的风格。
Magic TrackPad采用电容式触摸技术设计，表面有一层0.5毫米厚的耐磨玻璃表面，极致细腻的做工让它继承了苹果一贯的精致的高端品质。好材质加上精致的工艺，让现代艺术气息进入其中，这就是苹果的一贯设计风格。

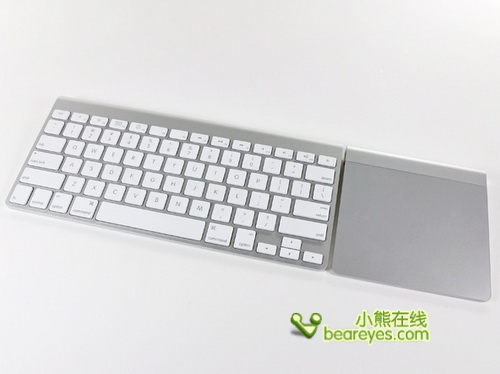

采用蓝牙技术让Magic TrackPad的使用不受任何拘束，如果把它跟G6超薄小版键盘和防灾一块，从尺寸和规格来看这两件东西更具整体性，长度基本一样，连后端踮起的高度也一样。
需要2块AA电池 精致做工苹果本色

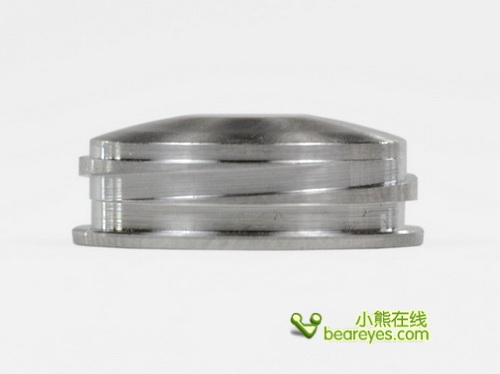

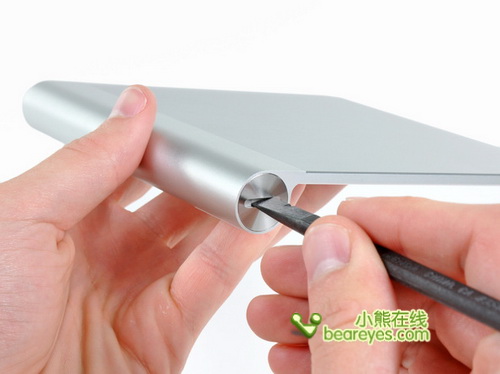

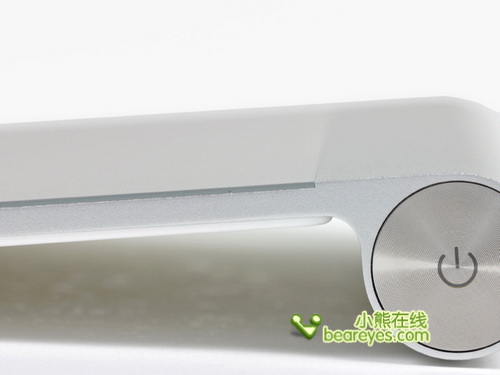

Magic TrackPad的电池安装非常简单，旋转它左侧的螺扣就可以扭出电池盖，这样的设计我们在苹果G6蓝牙款键盘上也见过，当然，如果你没有一字规格的螺丝刀，用硬币也可以拧开。只要拧的不太紧，你也可以用指甲尝试一下。
如果细致的看一下的话，你会发现苹果Magic TrackPad每一个配件都做得非常细致，用料方面也非常考究，这也是苹果一贯保持的高端品质。

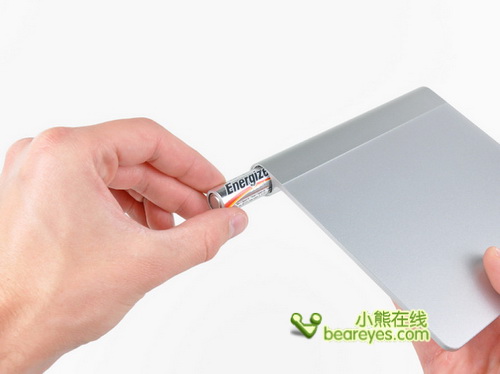

普通的5号AA电池就可以保障Magic TrackPad的供电需要，至于它在耗电方面的表现，目前没有太过详细的数据显示。
铝制材质也怕划伤 采用塑料工具

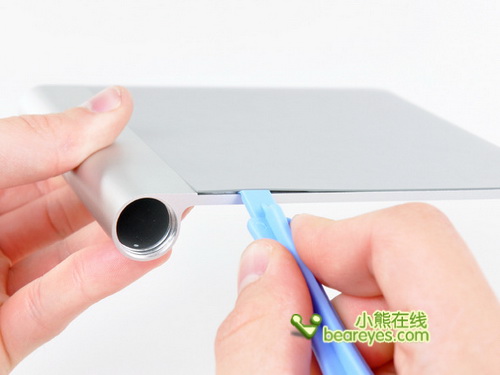

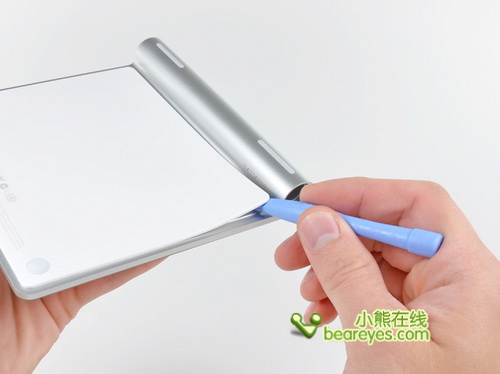

下面就让我们动手来拆卸一下，看看苹果最新的Magic TrackPad的内部设计到底是什么样子的。首先我们拿出塑料材质的工具撬动Magic TrackPad的底部，让底部的胶垫塑料层脱离。此处较为费力，但不能用力太过，因为边画画的铝合金材质是比较容易留下痕迹的，所以一定要采用塑料材质的工具。
沿着边缘慢慢移动，但切记不能往上或者往下用蛮劲。一是目前你不知道你的工具是否紧挨着Magic TrackPad里面的电路板上的电子元件，第二是如果用力太大容易让胶垫部分产生形变，不便于安装。

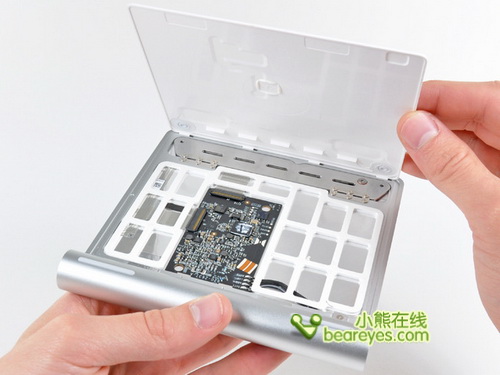

完全敲开之后我们可以看到，Magic TrackPad的内部电路部分的体积还是非常小的，并不是电容触控面板下的每一块都有对应的电路板。别看电路板体积小，跟所有苹果电脑的内部配件一样，Magic TrackPad内部的电路板在做工上也是非常精致的。
揭开触控板 内部电子板比例较小

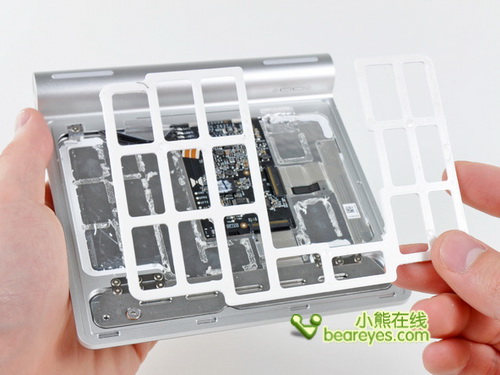

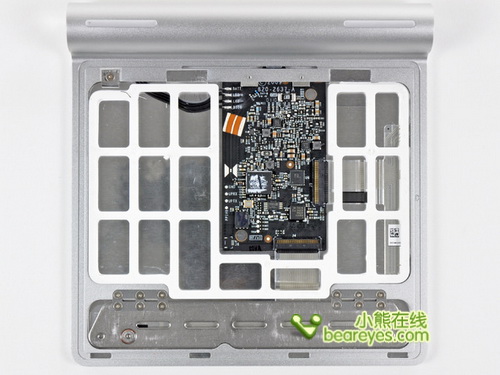

里面白色的塑料模块相信是起到间隔作用的，它实际没有任何通电后的作用，只是起到了一个固定和保护模块化的作用。从Magic TrackPad的内部设计来看，它的电路板模块占据的比例不超过40%，整体内部的电子版

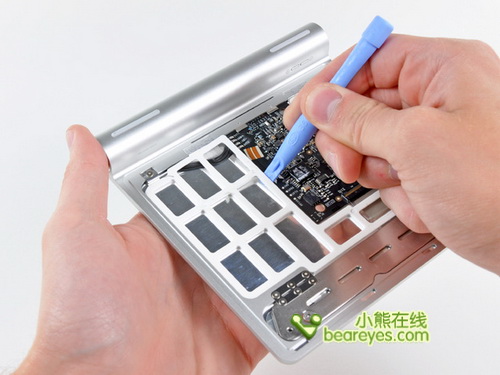

拆除塑料模块就显得有点暴力行了，因为它沾的实在是太紧了。而且在此次一定要用力小新，千万不能碰到旁边的电子元件，要知道即使是在精工制作的电路板，也不可能经受住正面的压力破坏，所以拆塑料模块部分应该是拆卸过程中最为费劲的。
双逻辑电路线链接 扣具较紧

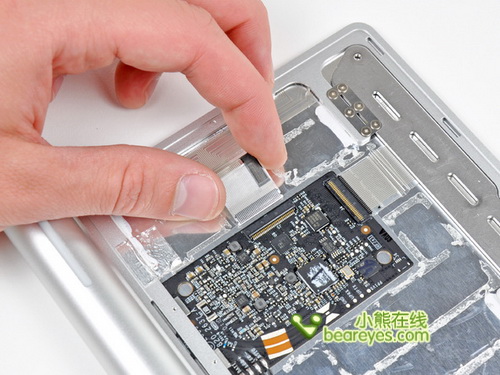

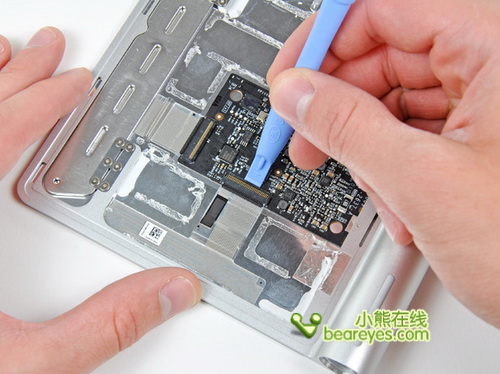

首先我们要断开链接电容触控板的两个逻辑电路数据线，此处的接线卡的很紧，拔下两处接线后此会的PCB电路板就独立出来了。

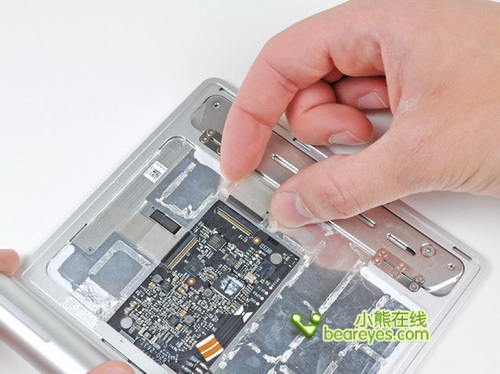

这块给人感觉像是两面胶一样，拆下的间隔模块给Magic Track里面留下了层层的粘胶。如果你觉得碍眼，可以清理一下，不过清理他可不像清理普通的两面胶那么容易。
无缝固定很结实 需要借助特殊工具

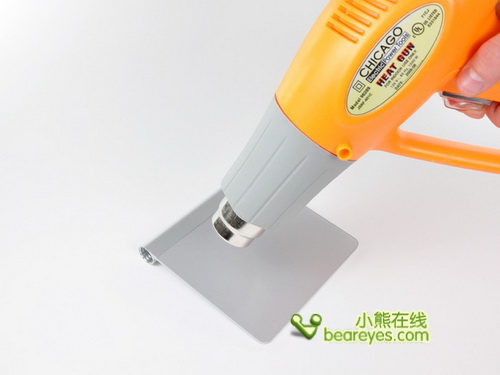

没有采用任何螺丝固定，传统的胶让Magic TrackPad上面的铝板固定的非常严实，这种制作工艺我们在苹果的Mac mini内部也曾看过，只是Mac mini采用的是无缝的紧缩扣具。要想拆下上面的铝板，看来我们只能借助热风枪了。
虽然采用了坚硬和轻薄的铝制金属材质，但我们知道要想完美拆卸而不留下任何伤痕，使用硬质的工具显然是不行的，在热风枪吹过一阵之后，我们仍然采用塑料工具，沿着Magic TrackPad上面板从边缘一点点撬起。

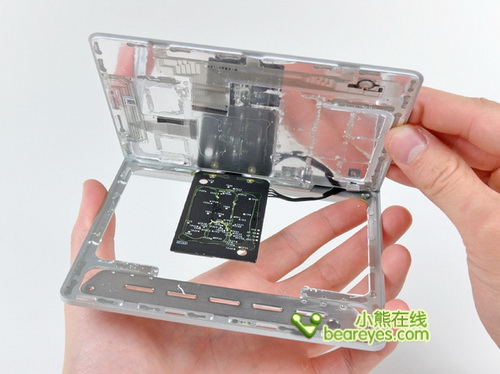

在完全撬起边框之后，我们就可能看到Magic TrackPad电容式触摸板低下的详细构造了，除了PCB电路板之外。所有的配件都给人一种科技质感。
配件设计独特 四根线焊接PCB板

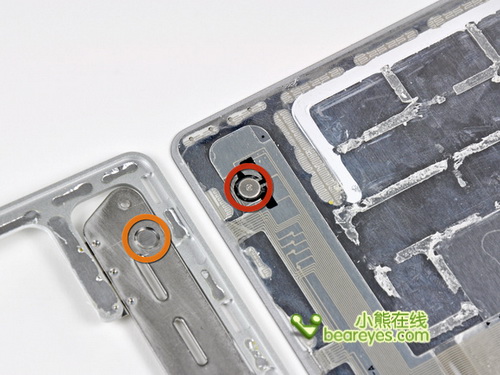

有颜色表陈的地方是鼠标按键触发器，就是它来识别用户是否是点击电容办，而他旁边红色的部分则是“点击”开始按键，通过挤压来即时传达操作指令。内部的设计虽然不复杂，但各类配件的做工确实很独特。

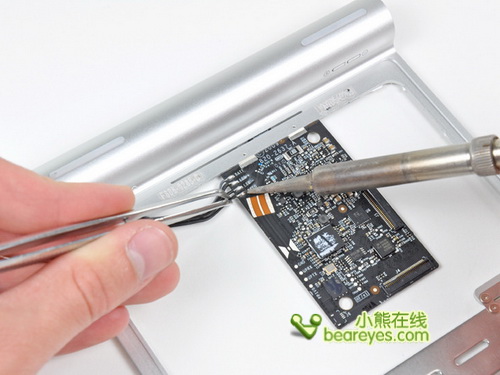

拆到后我们发现有四根线是连着PCB电路板上的，这可能是为了提供整个PCB电路的供电。这块需要电焊才能拆下。

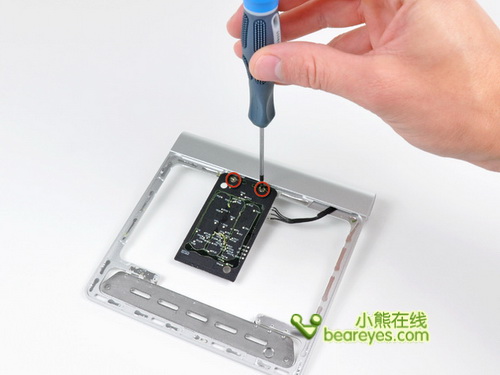

在取下这两块螺丝之后，Magic TrackPad的PCB电路板就可以完整拆卸下来了。
内部功能模块较多 辨认各个芯片

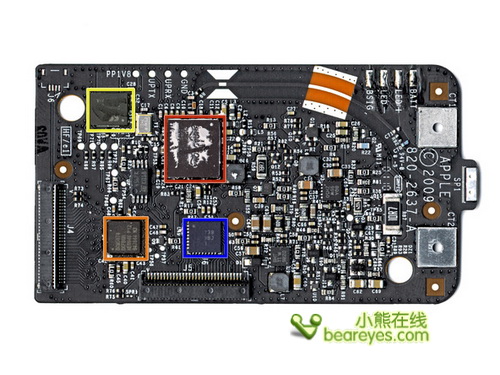

下面来让我们一起看看PCB板上面的配件，红色的是蓝牙通讯模块，型号为BCM2042，这个模块同样应用于了Magic Mouse鼠标上。橙色的是多点触控模块，型号为BCM5974,此模块我们在iPhone、iPad Touch、Macbook Air当中都能看到。黄色的是SST 25WF020、一个2MBit的闪存模块。蓝色的应该是RS232线路驱动接受发射模块，就像iPhone原型的BCM5973A模块一样。

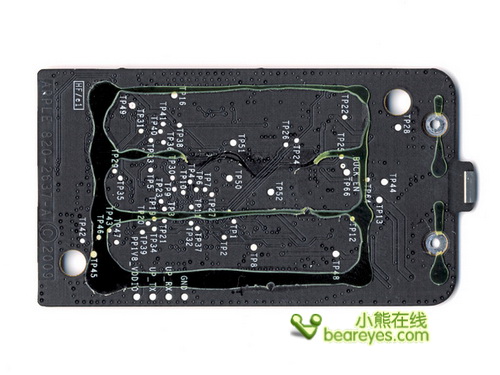

Magic TrackPad的PCB电路板背面只有标示的焊点和胶水，看起来倒是非常简单。
内部布局简明 功能设计独特

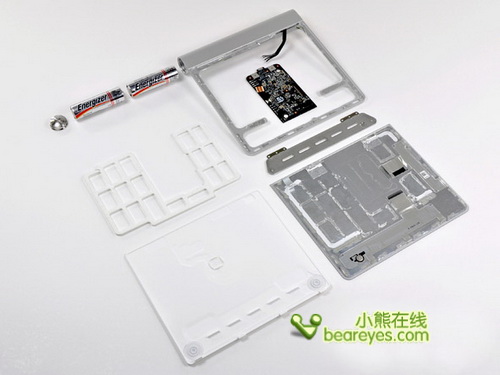

苹果最新推出的Magic TrackPad外观设计简洁大方、体积不大、内部各部件布局清晰可见，唯一复杂的就是一款承载了多块独立功能芯片的PCB电路板。Magic TrackPad的配备让桌面台式电脑用户享受到了多点触控式的便利操作，比MacBook Pro触控板大80%体积的设计同时也让Magic TrackPad适用于笔记本电脑用户。作为一款新型的硬件，作为又一款苹果的新概念产品，相信在上市之后。Magic TrackPad会改变更多用户使用电脑的操控习惯。
