本应该是2008年的最后一次折腾，但是因为种种原因未能整完，所以一直拖到现在。ThinkPad R61e(参数 图片 文章 论坛 ) 7649-A56是Thinkpad 在SL系列上市之际的最后一款R61E低价机型。
2008年底从中关村的某Thinkpad分销商处购买了3台32XX元的尾货R61E 7649-A56，用作手下员工的工作机。 Thinkpad分销商极力推荐SL系列，但我认为R61E还拥有那么一点Thinkpad的血统，所以坚决否定了SL，选择了R61E。
R61E 7649-A56配置如下：
Product: ThinkPad R61e 7649-A56 [change]
Operating system: All [change]
Original description: Based on 7649-DMC: Celeron M 550(2GHz), 512MB RAM, 120GB 5400rpm HD, 15.4in 1280x800 LCD, Intel X3100,
CDRW/DVD, 802.11bg wireless, Modem, 1Gb Ethernet, Ultranav, Secure chip, 6c Li-Ion, WinVista Home Basic 32
看到R61E 7649-A56的芯片组是GM965，我不禁想起了大家前呼后拥对R60E/R60I/R61I 15.1机型成为进行改造升级Q屏、U屏折腾的那种盛大场面。所以决定也在一台R61E 7649-A56上动点脑筋，折腾一下，满足一下自我快感。
考虑到手头这台R61E 7649-A56，是2008年10月出厂的，应该修正上T8/T9系列CPU报错的问题，正好手头有X9000ES、T9500ES各一颗，所以就开始了下面的折腾。
当前安装的操作系统是server 2008 standard英文版，4GB DDR2 667。
CPU测试软件为CPU-Z、SP2004、wPrime。
准备1－－－－－散热风扇
X9000、T9500虽然都是45nm技术，但是发热量不可低估。R61I 7649-A56原配风扇，大量使用了工程塑料，将会严重影响到高频CPU的散热。

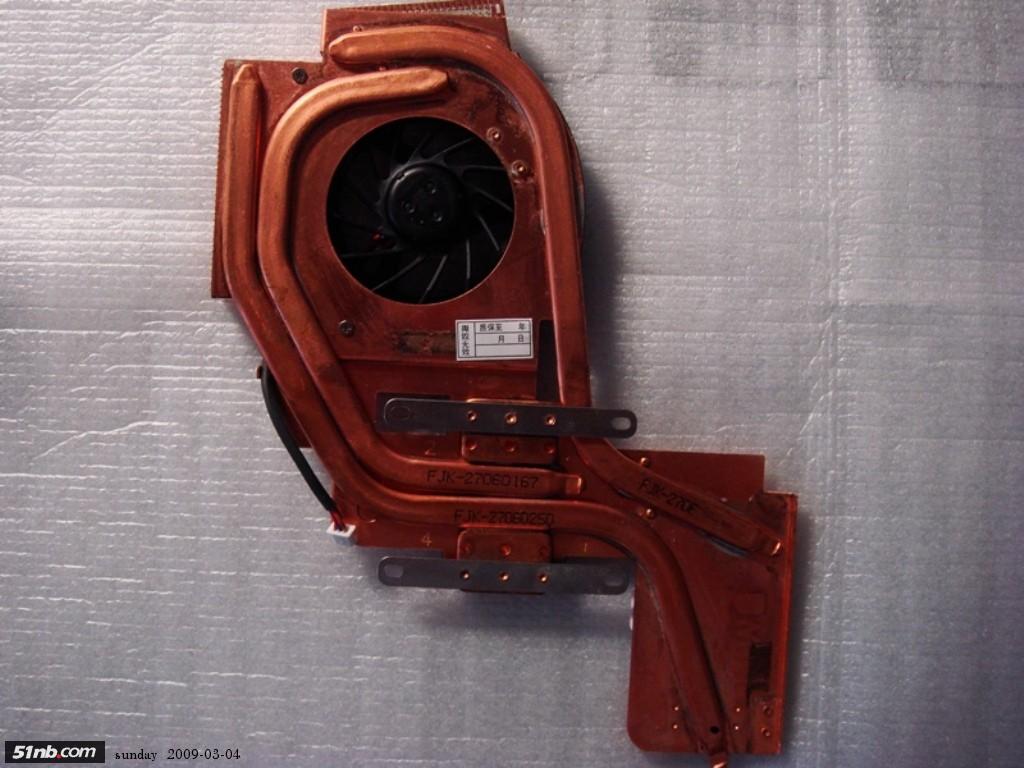

原配风扇：
所以为X9000、T9500准备了两种风扇方案选择，经测试应用全部通过。
1、下面的风扇为ID"Richyhu"提供，价格低廉，可以直接安装到T6/R6 15.1/15.4集成显卡机型上。

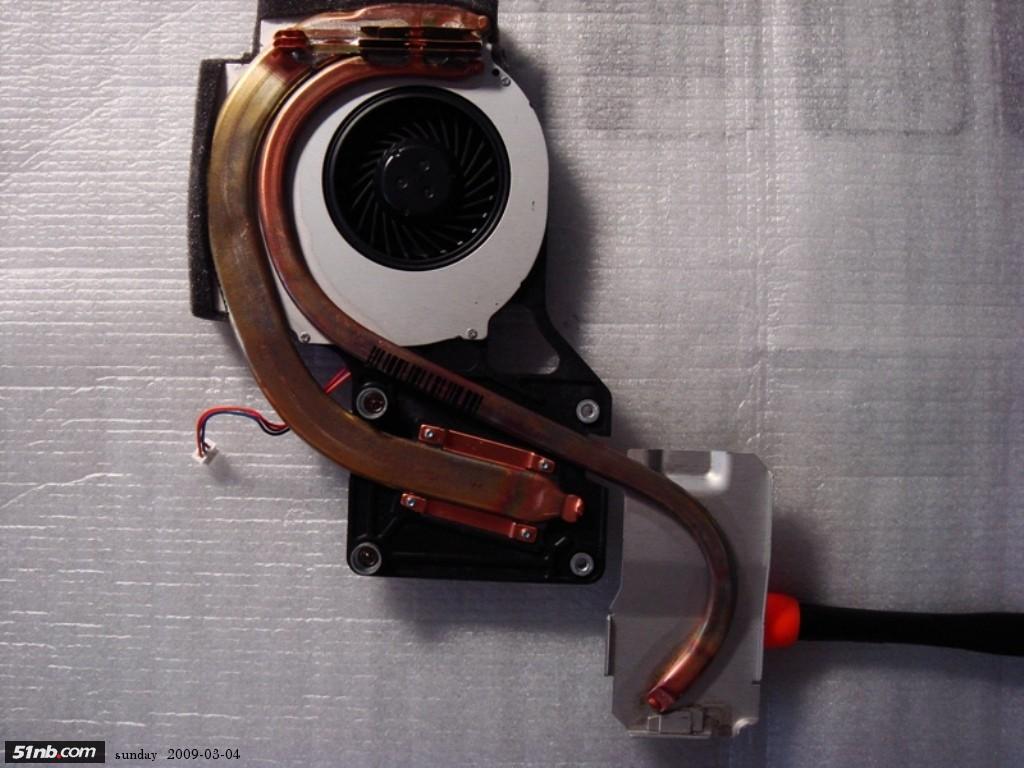

2、下面的风扇为原装T61P 3管风扇（此图片借用song_1118），但价格高。
[1] [2] [3] [4] [5] [6] [7] [8] [9] [10]
[11] [12] [13] [14] [下一页]
准备2－－－－－－屏线

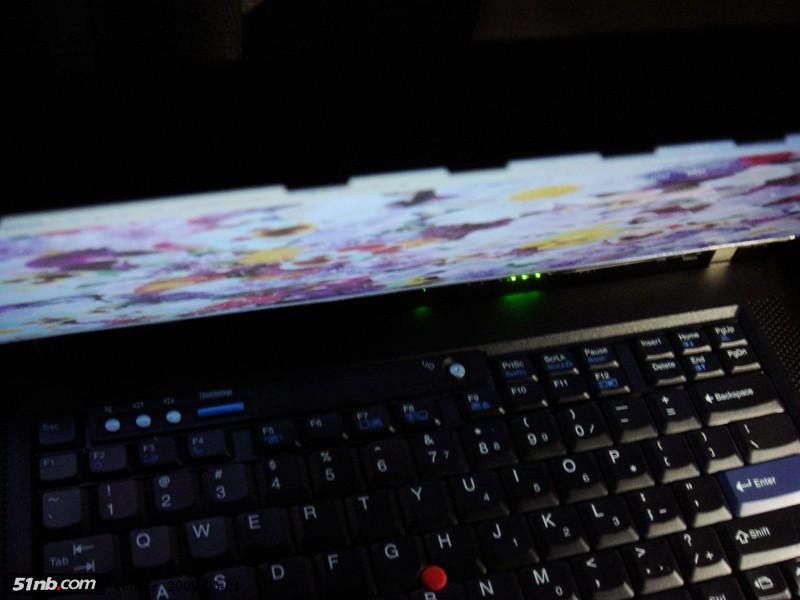

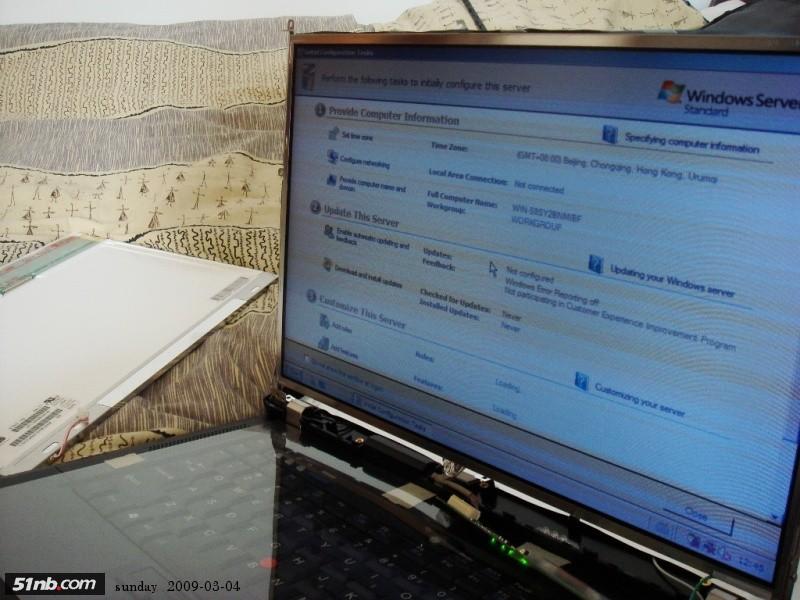

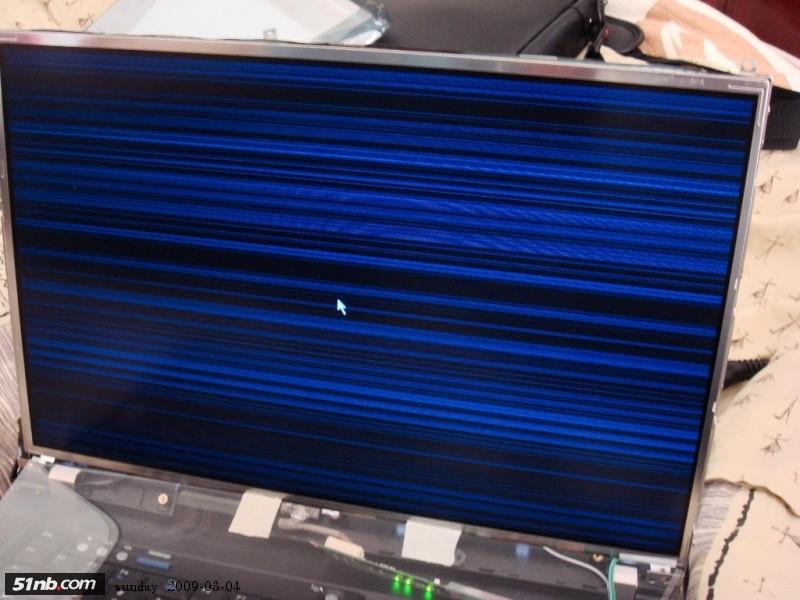

从zhangyongtao那里折腾来一块全新的15.4" WUXGA屏LP154WU1-TLB1，分辨率1920X1200。接上R61E的原配屏线试机时，出现杂乱的花屏，差点以为自己中奖了 。
但接到我的签名机T61P上，这块屏显示是非常完美的。
赶紧和zhangyongtao联系，他经验比较丰富，判定是R61E的屏线问题。查资料，果然：R61/R61E/R61I 15.4机型，其WXGA的的屏线比高分的WSXGA+和WUXGA屏线要少了至少8根数据线，且屏线的FRU号也区别很大。

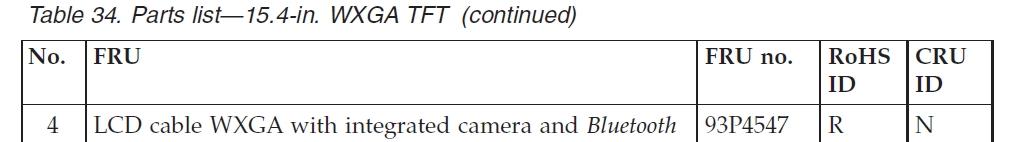

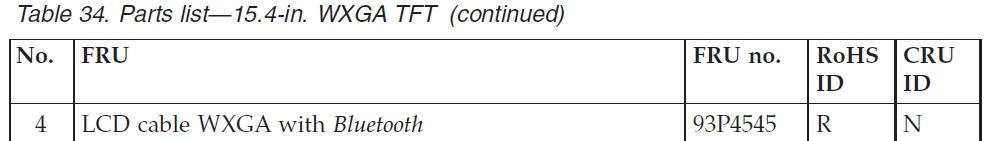

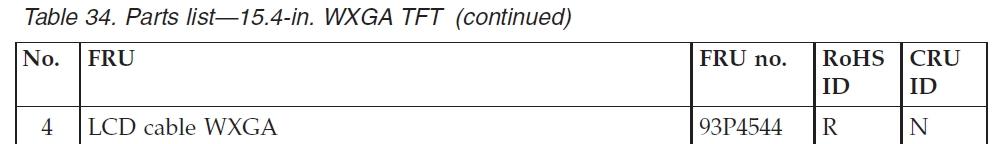

以下是R61/R61E/R61I 15.4" WXGA机型屏线的FRU号：

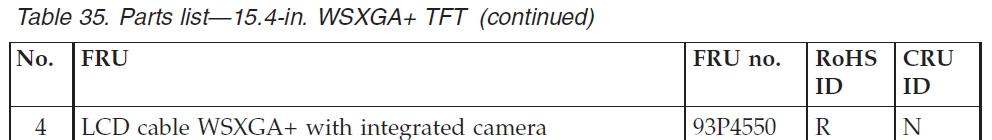

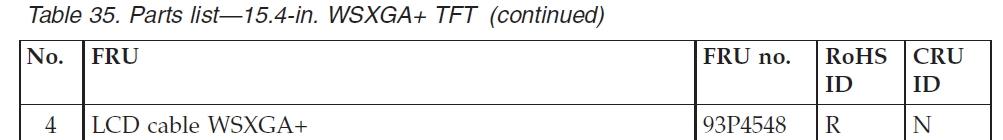

以下是R61/R61E/R61I 15.4" WSXGA+机型屏线（WUXGA机型适用）的FRU号：
可见，R61/R61E/R61I 15.4" WXGA机型要想升级为15.4" WSXGA+或15.4" WUXGA，就必须更换屏线。
我对摄像头没有啥兴趣，所以托朋友订了一根有蓝牙接口的WSXGA+屏线，FRU：93P4549。前天下午收到，FRU：93P4451，但与93P4549完全相同。与呵呵，这篇折腾的文章为啥现在才写，就是因为在等她
现在我们来看看屏线的实物图片！ 作为Thinkpad中的廉价机型，屏线采用如此结构，难道只是处于降低成本考虑？Thinklight灯线竟然是不折不扣的“飞线”！

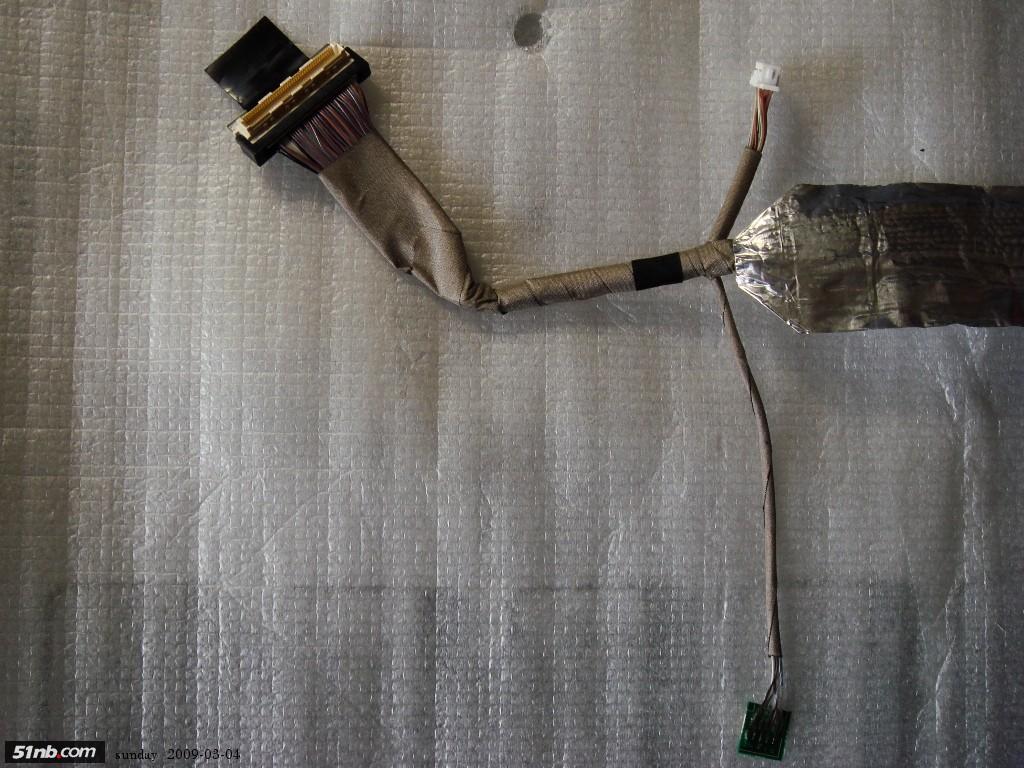

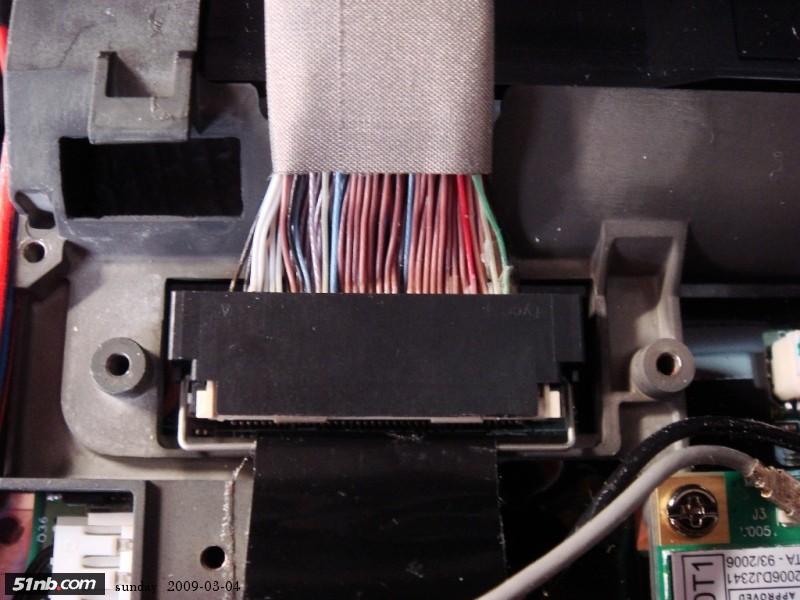

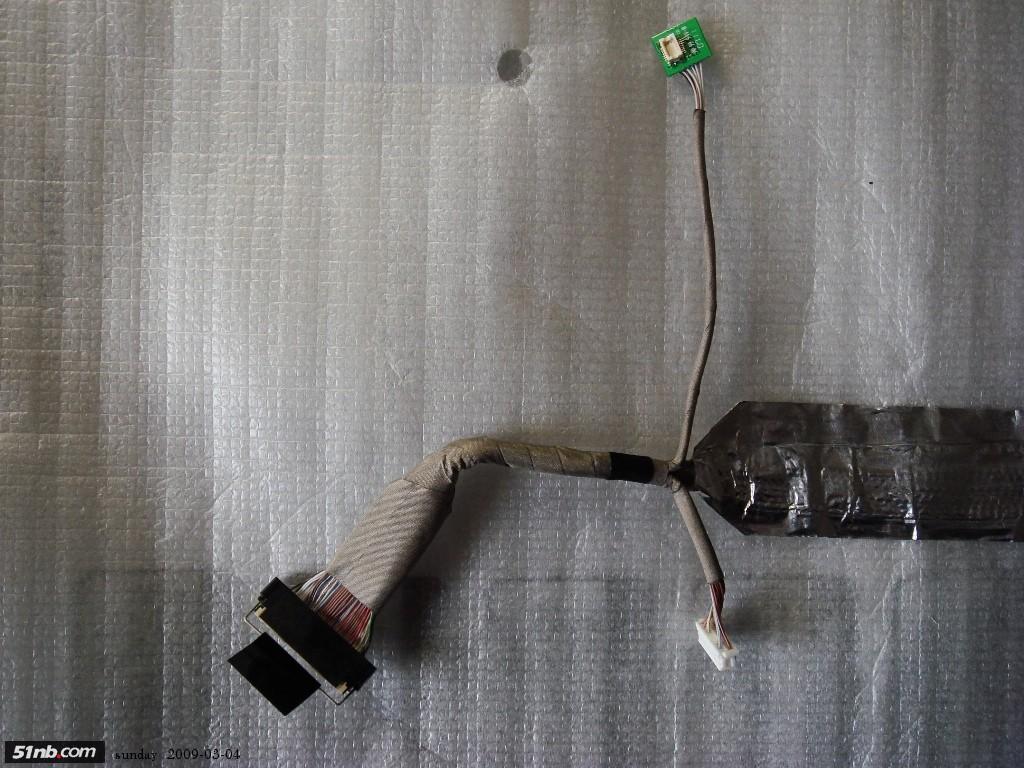

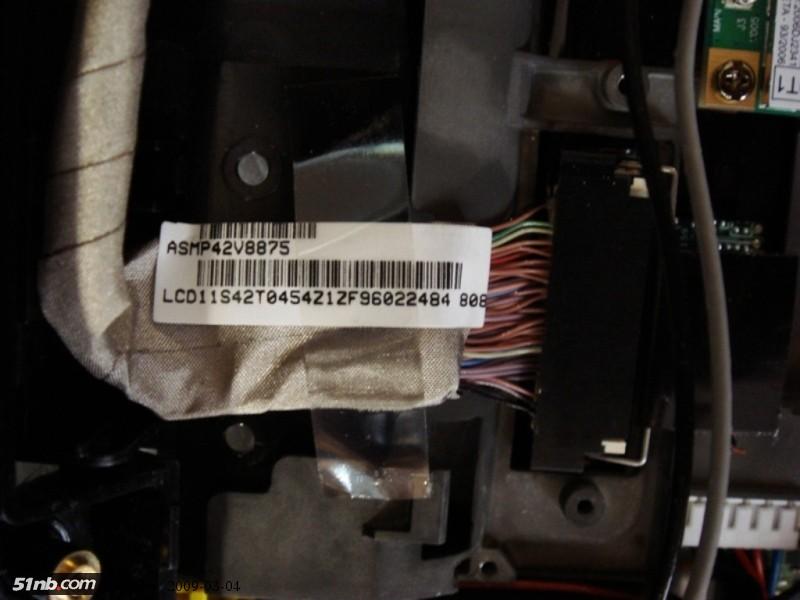

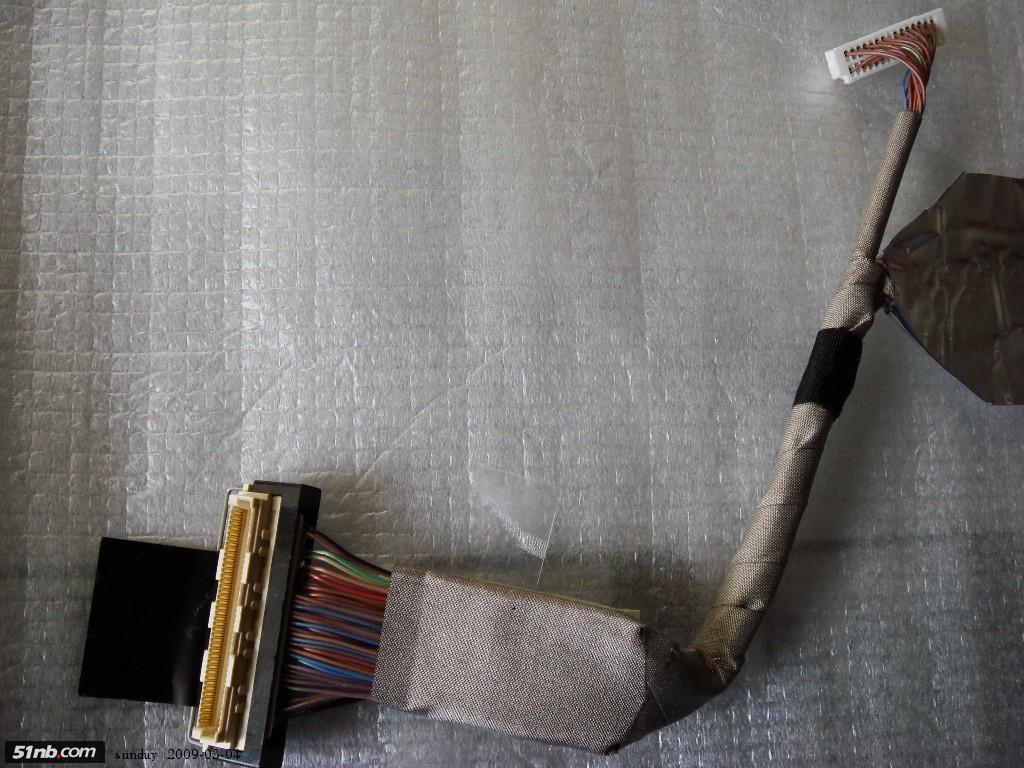

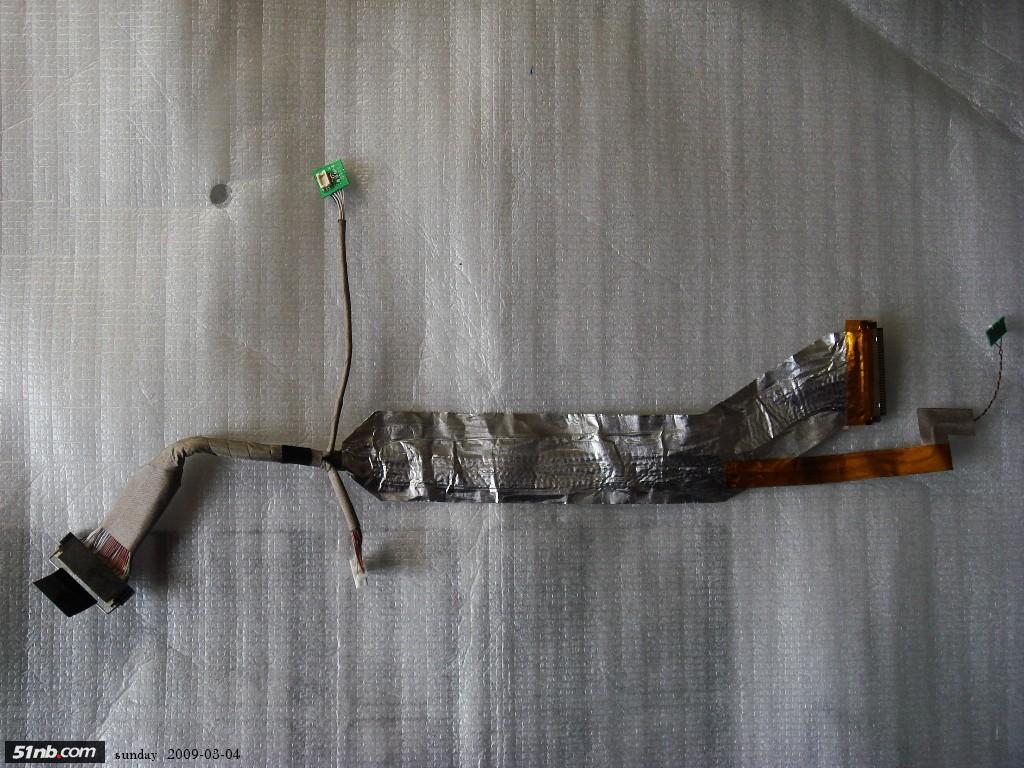

下面是R61E 7649-A56的原配屏线：

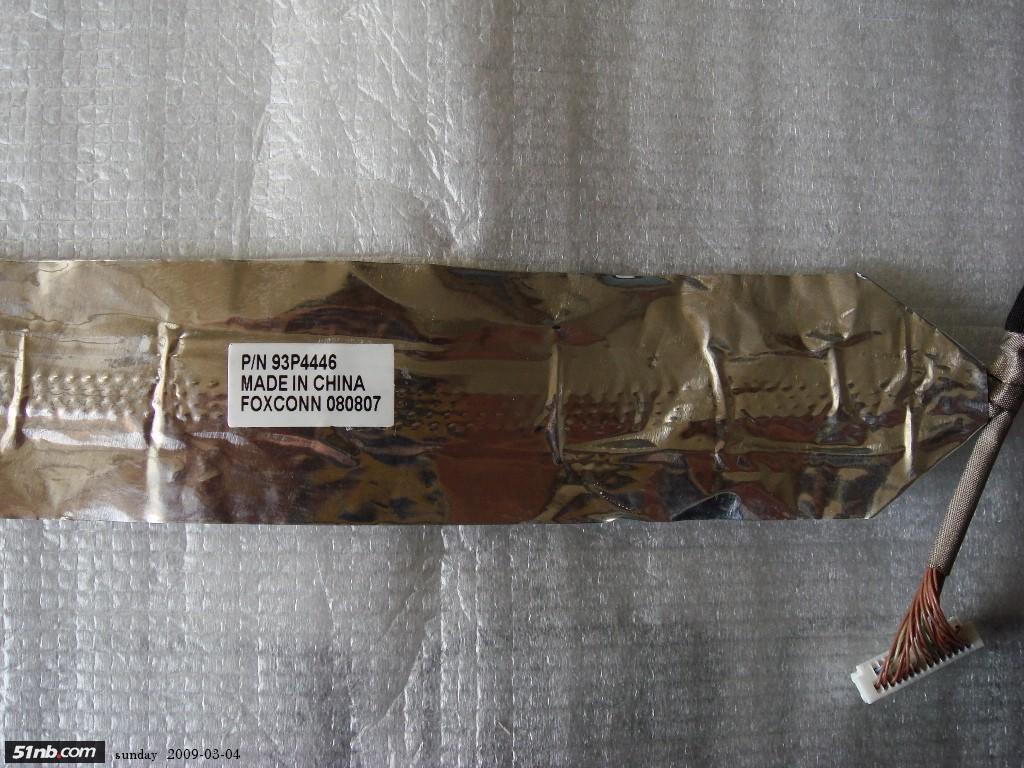

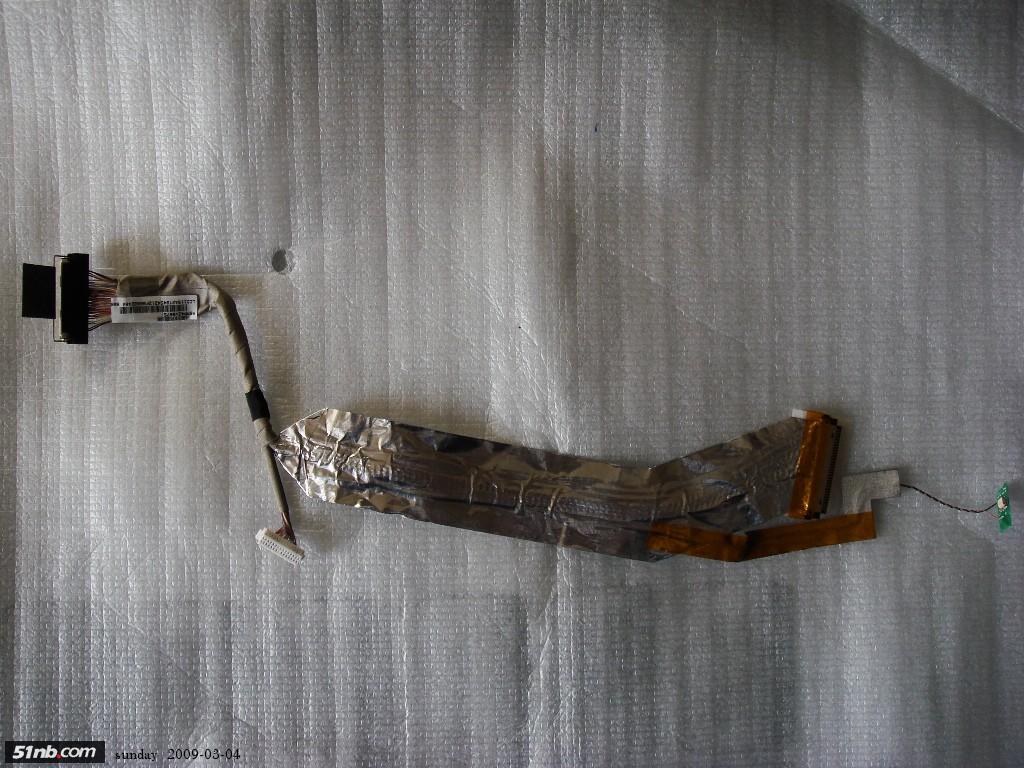

下面是FRU：93P4451的有蓝牙接口的WSXGA+屏线：

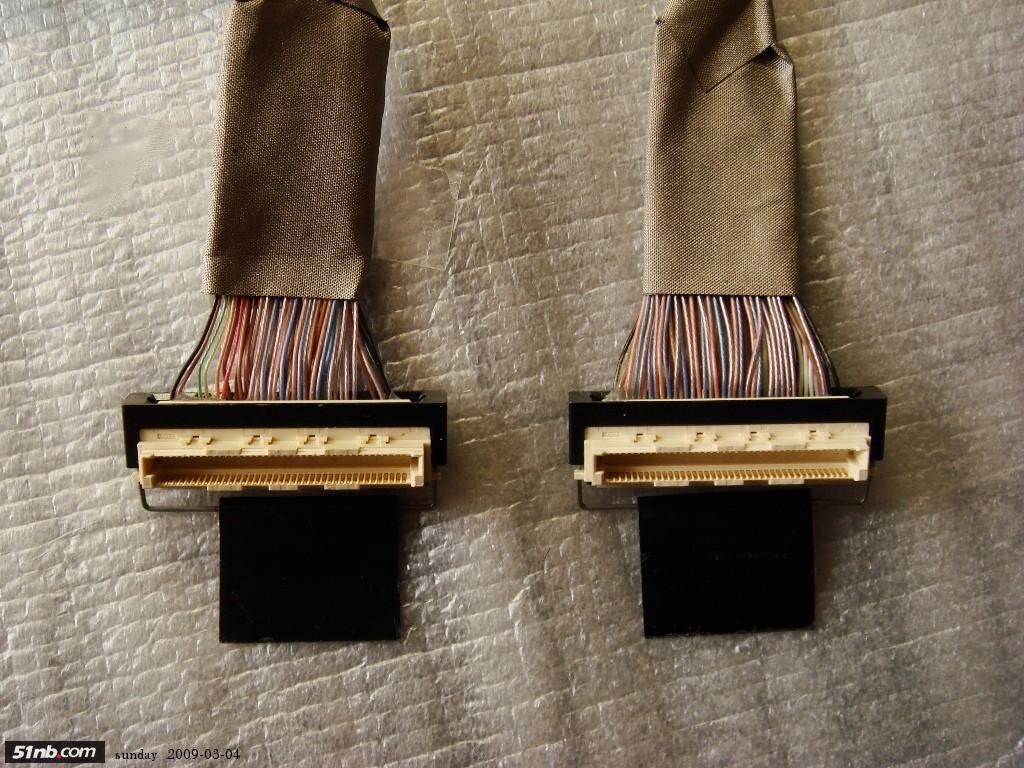

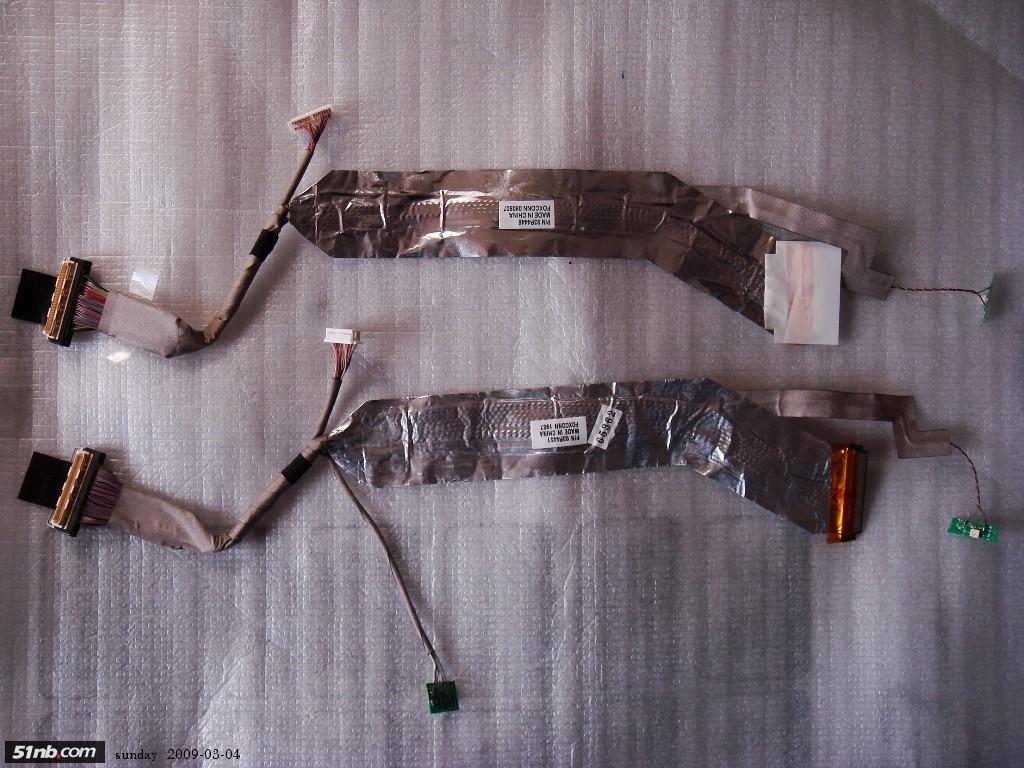

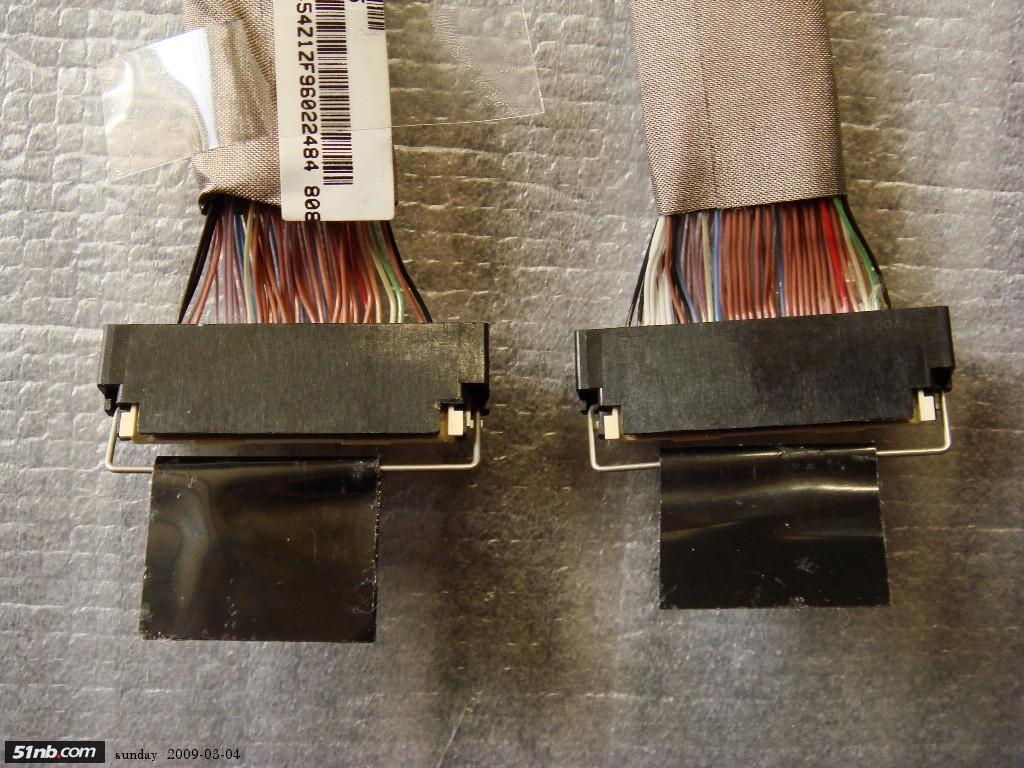

下面是上述两种屏线的对比：上方是R61E 7649-A56的原配屏线，下方是有蓝牙接口的WSXGA+屏线

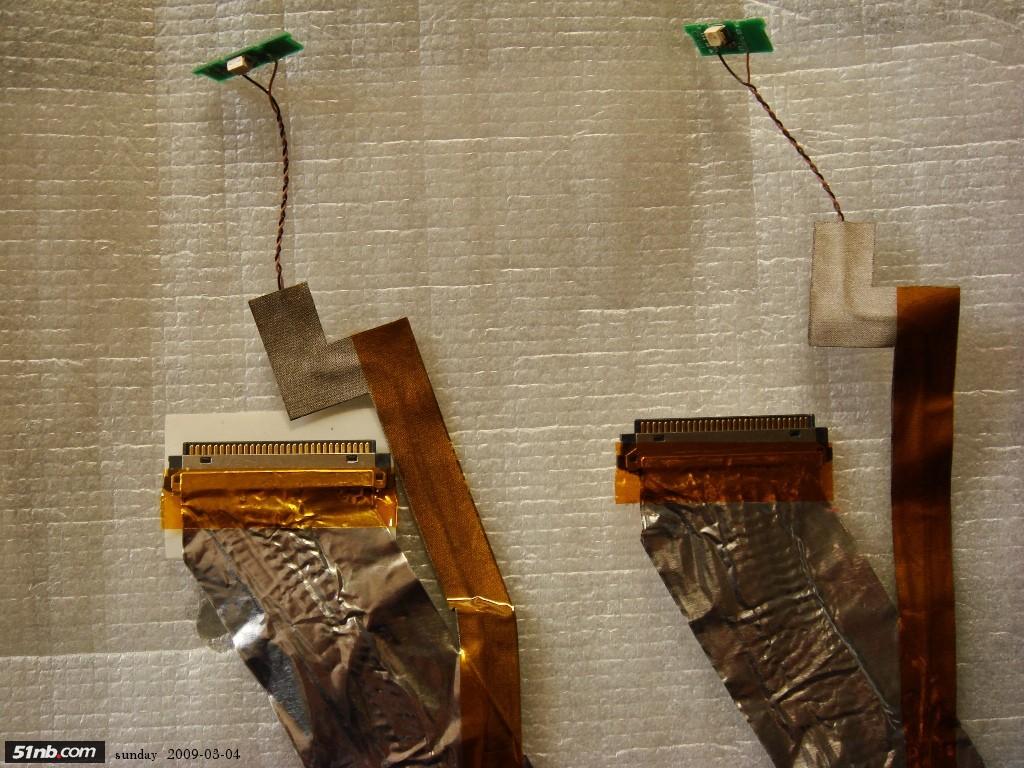

左侧是R61E 7649-A56的原配屏线，右侧是有蓝牙接口的WSXGA+屏线。可以清晰地看到原配屏线少了很多数据线。
准备3－－－－－WUXGA屏

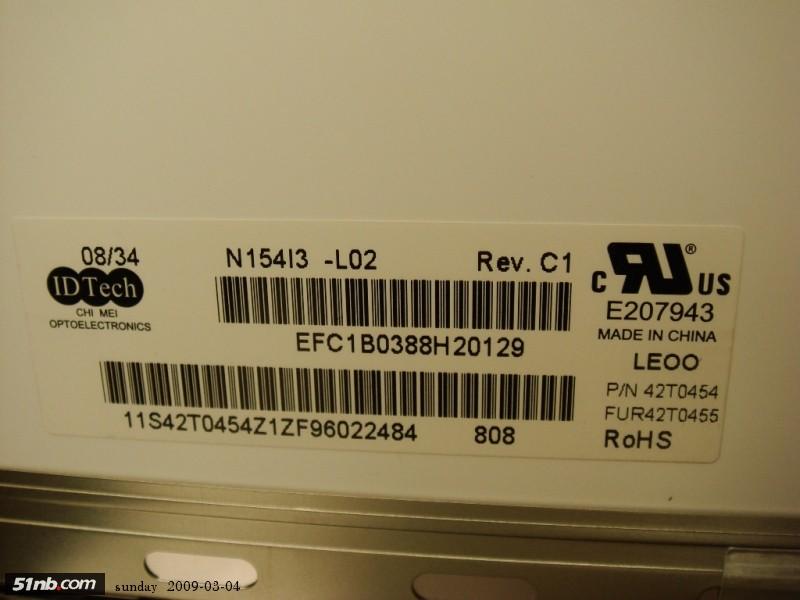

原配的WXGA屏，竟然是IDTech的，呵呵

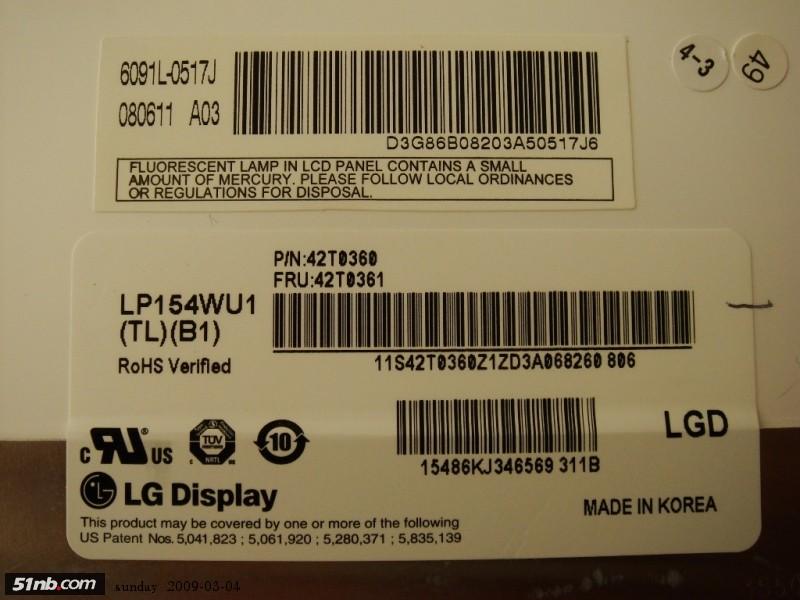

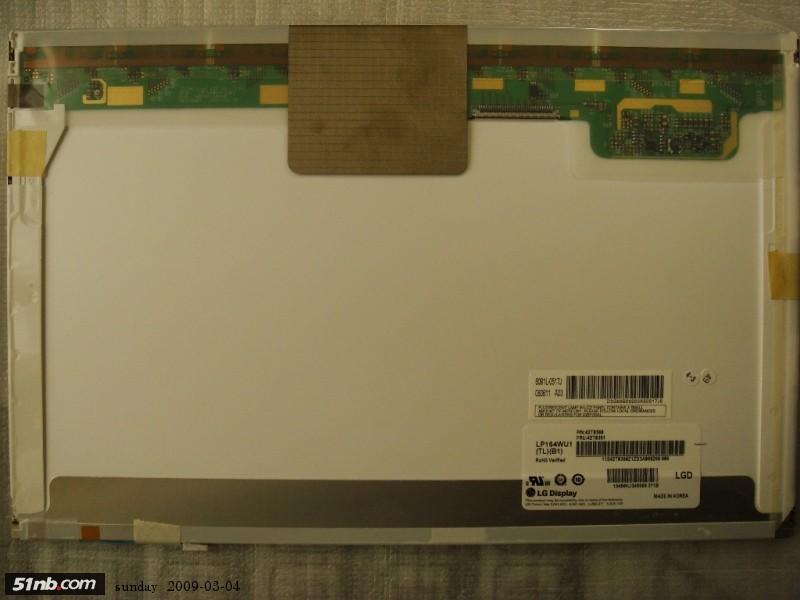

全新的15.4" WUXGA屏LP154WU1-TLB1
开始拆机，改革一下发帖风格，不再详细描述拆机过程，推荐一下ID“高速摇摇”兄弟的帖子，他关于拆卸键盘、掌托、U框以及更换CPU的图片及说明非常丰富和全面。详见http://www.51nb.com/forum/thread-762612-1-1.html

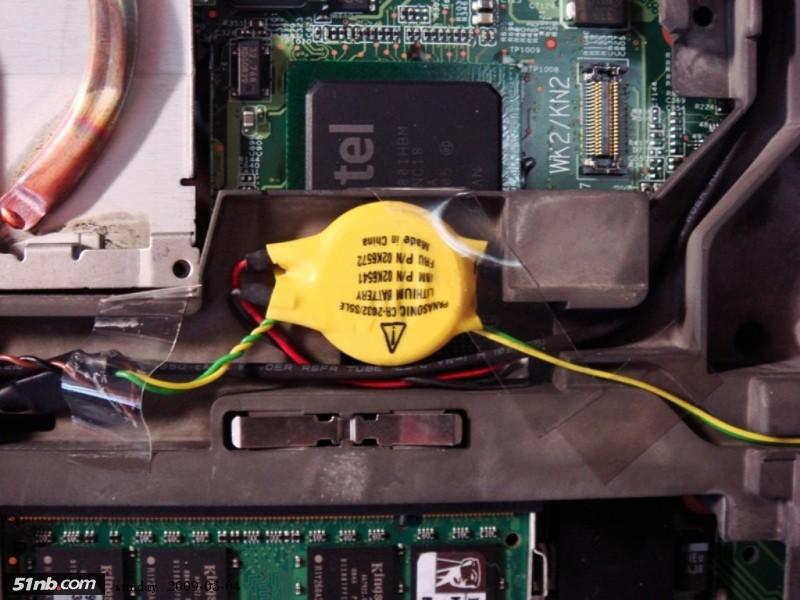

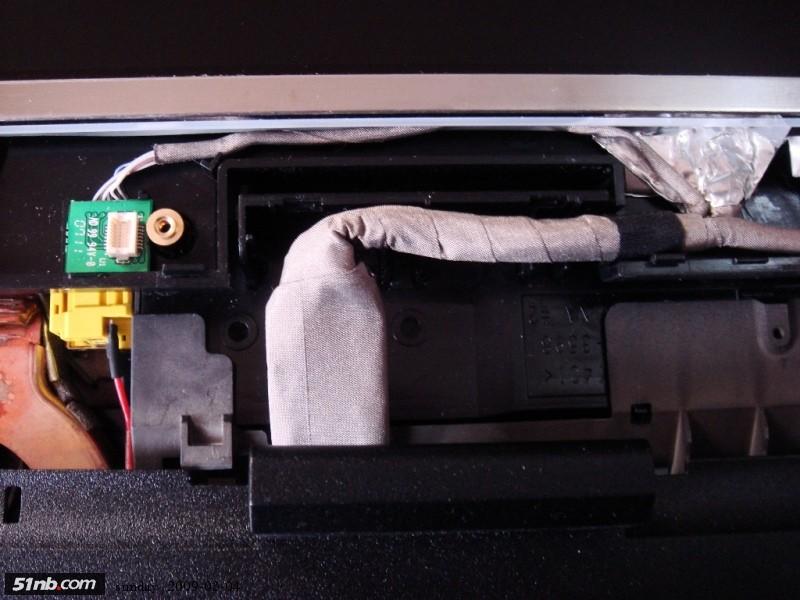

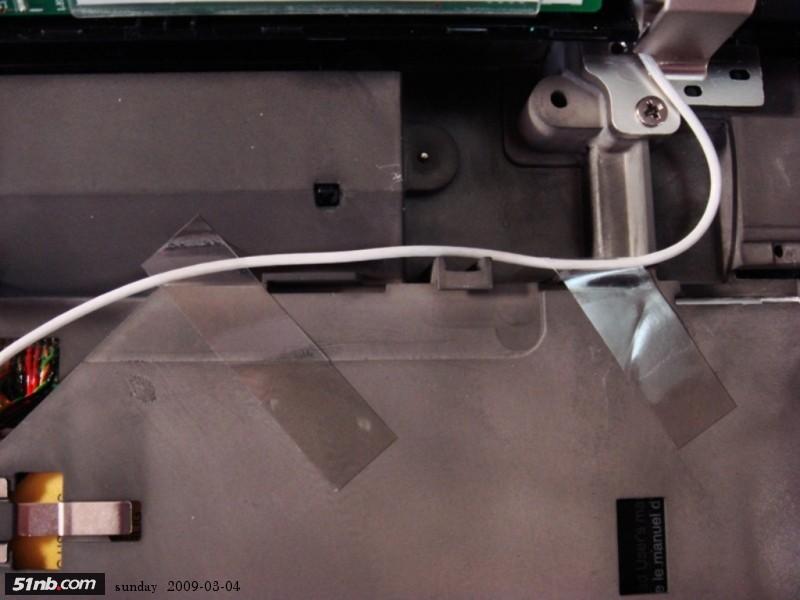

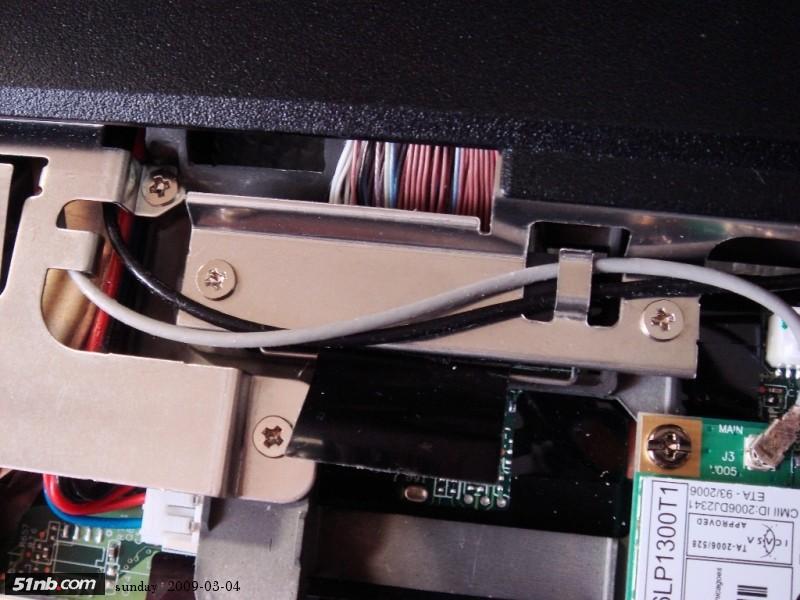

内部仍然到处可见凌乱的透明胶布，这种布线设计是进化还是退步？

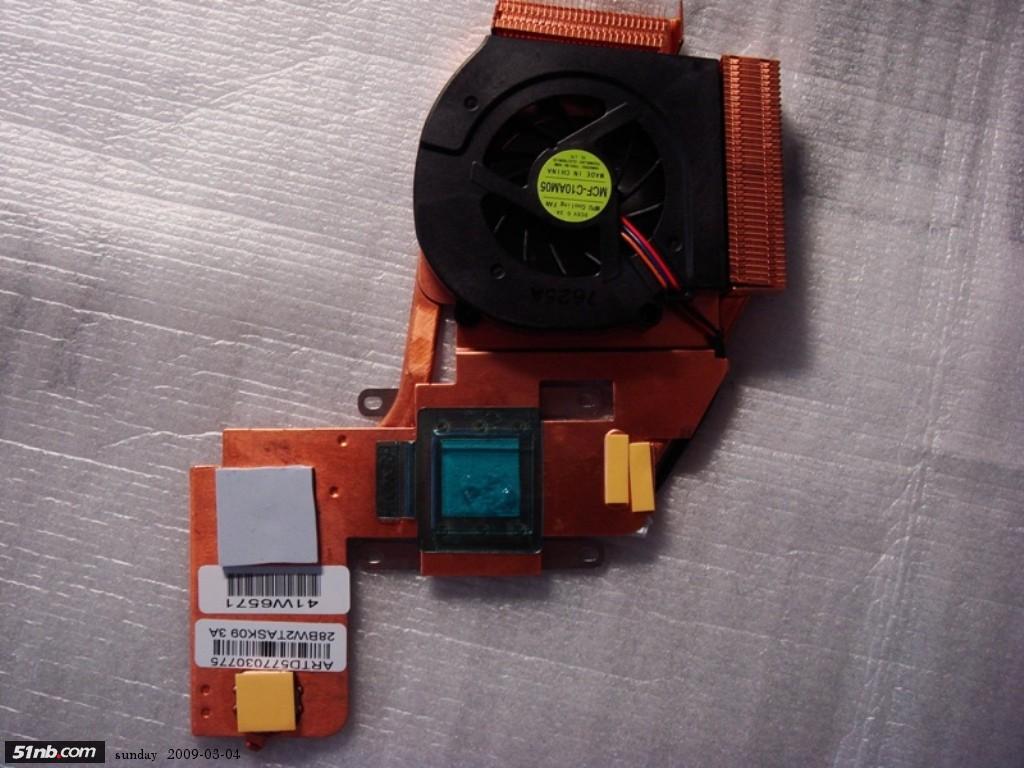

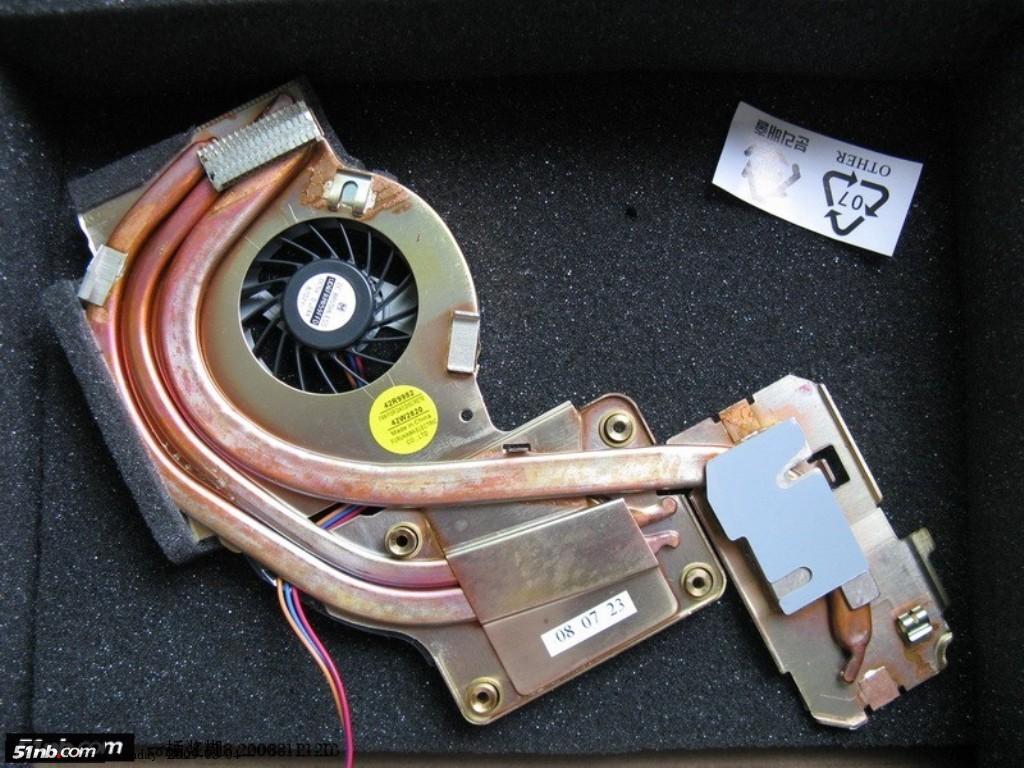

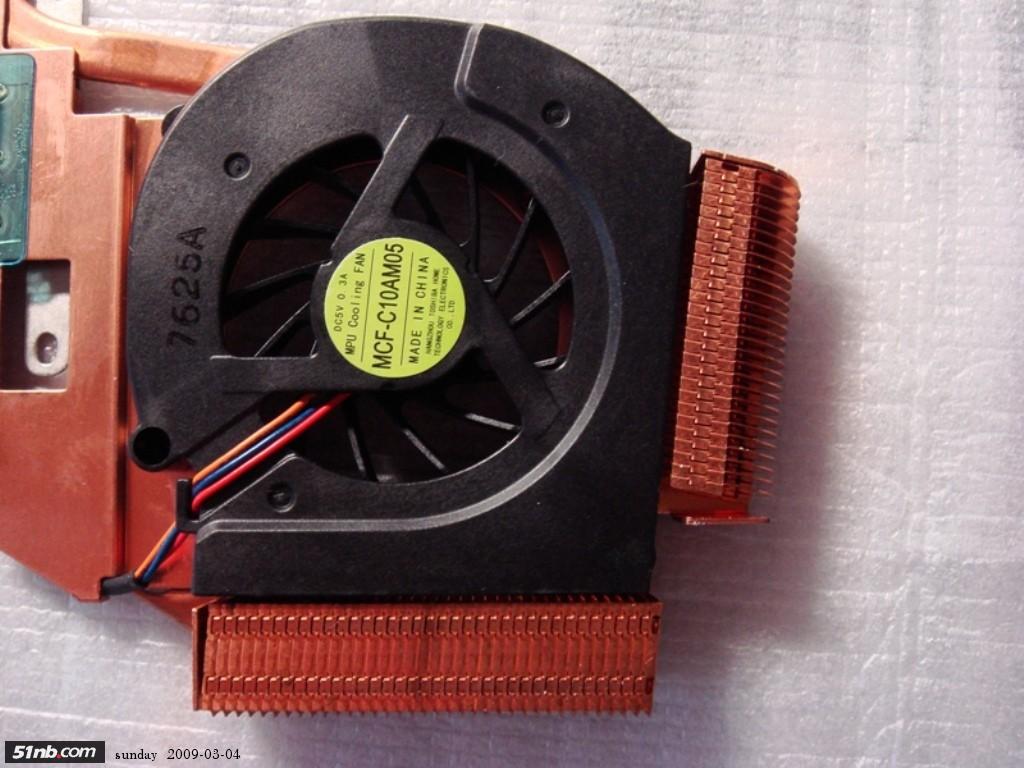

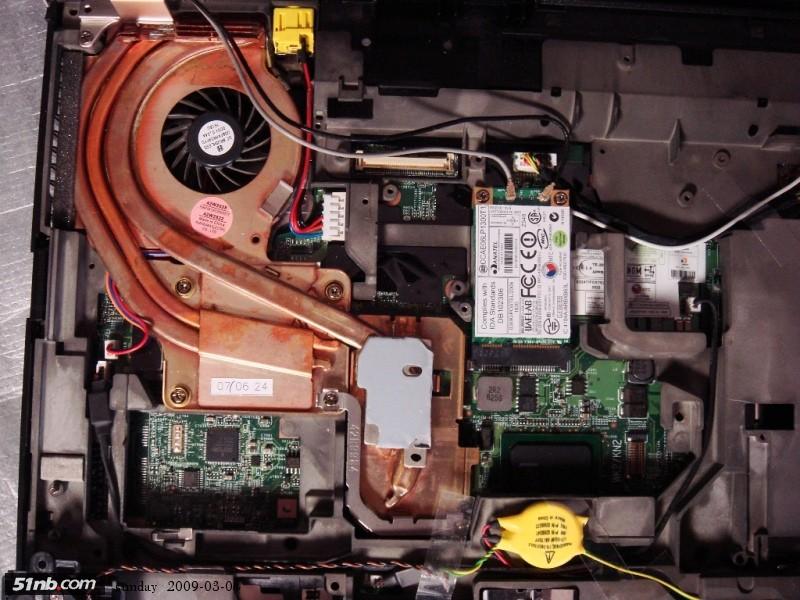

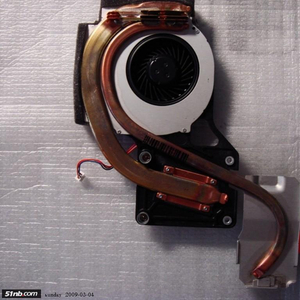

未拆之前原配散热风扇，特写

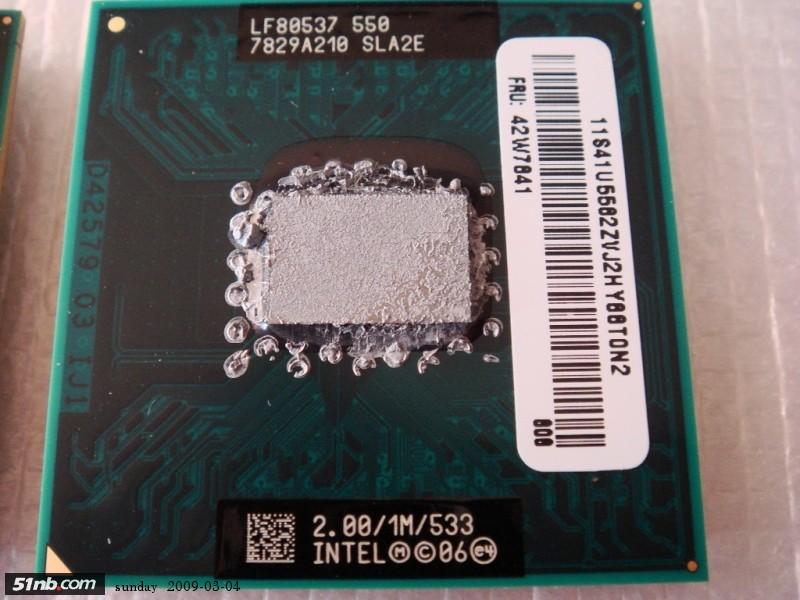

原配CPU：Celeron M 550(2GHz)

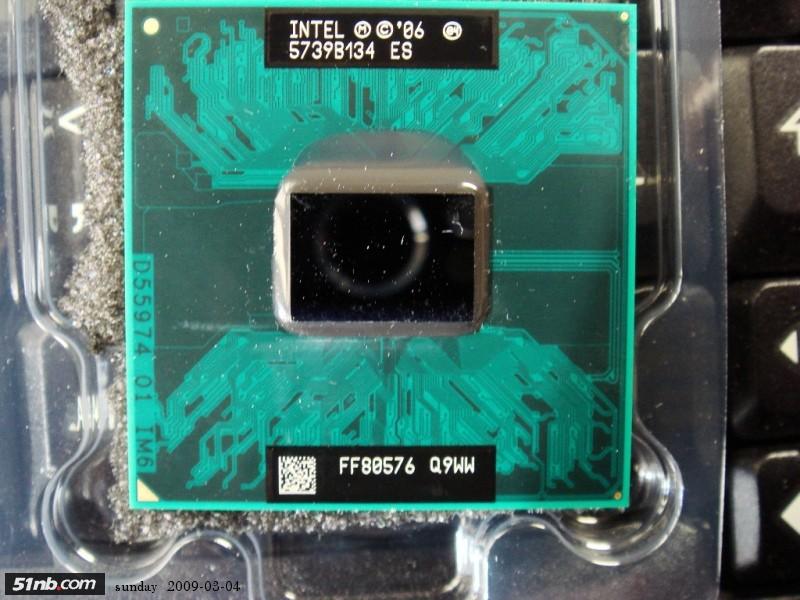

T9500ES（带显）
已经安装到R61E主板上的X9000ES（带显）
【X9000es】的测试数据

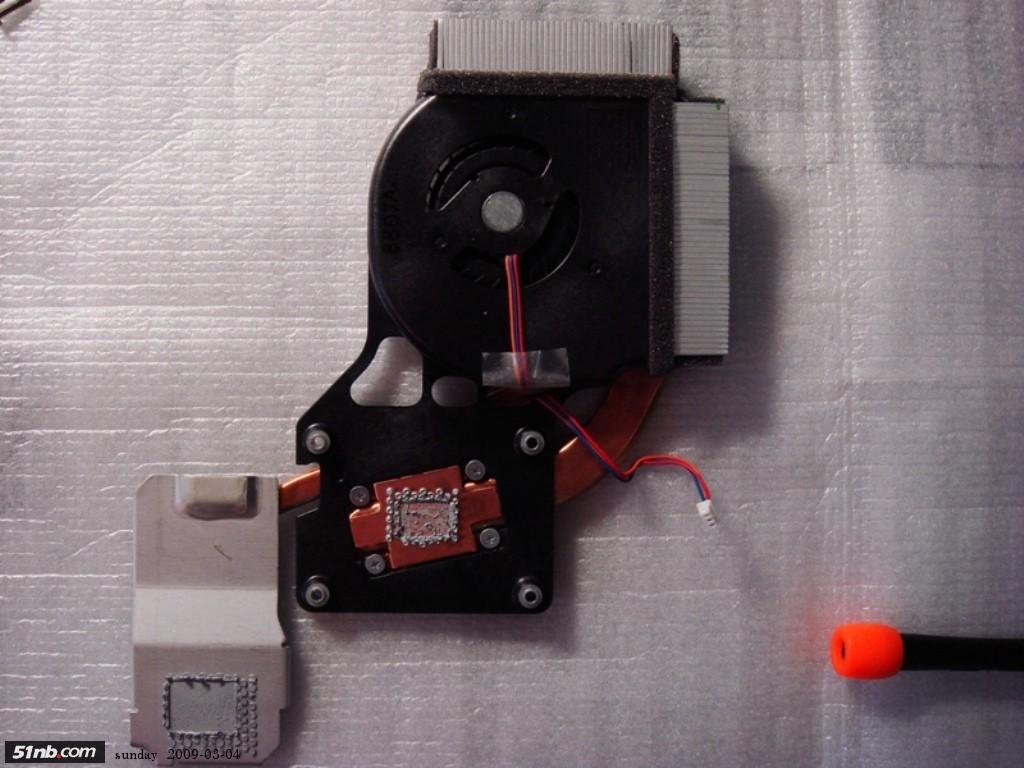

将X9000安装到R61E 7649-A56主板上，安装好T61P 3管散热风扇
开机，试运行，发现CPU在全频和降频两种状态下交替运行。但是在运行SUPERPI 、wPrime、SP2004等大型测试软件，CPU将完全运行在全频状态。

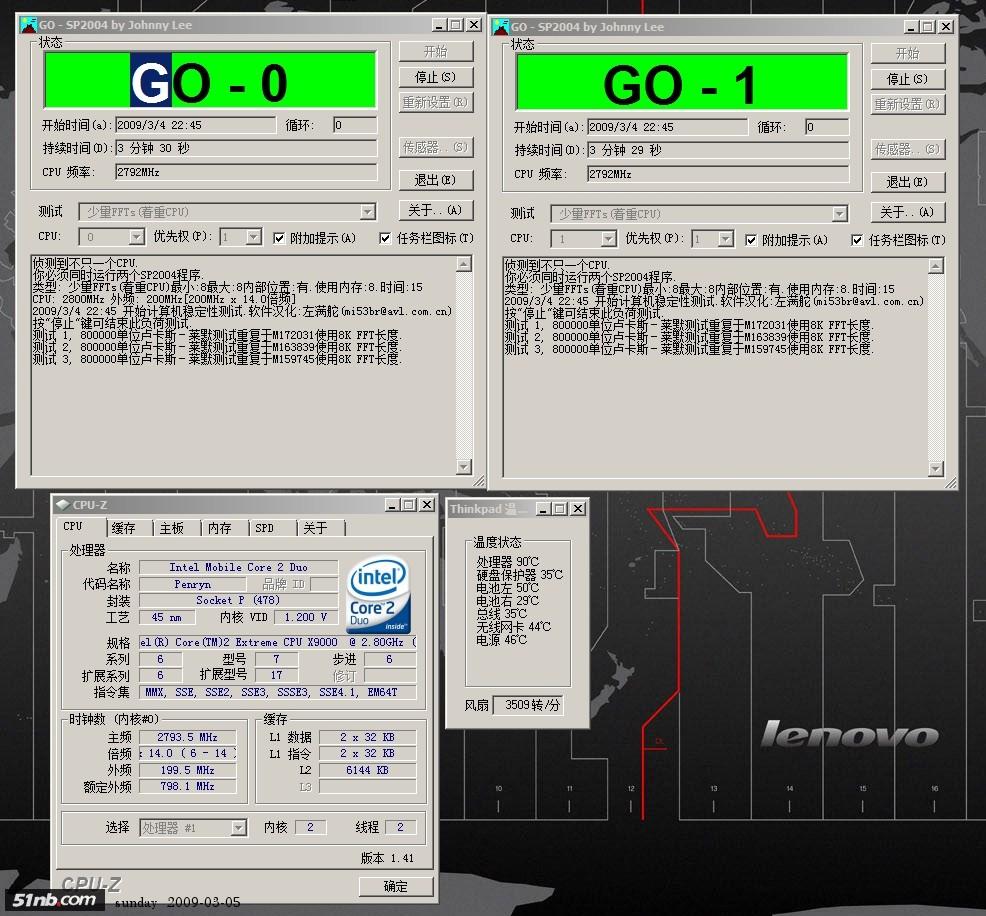

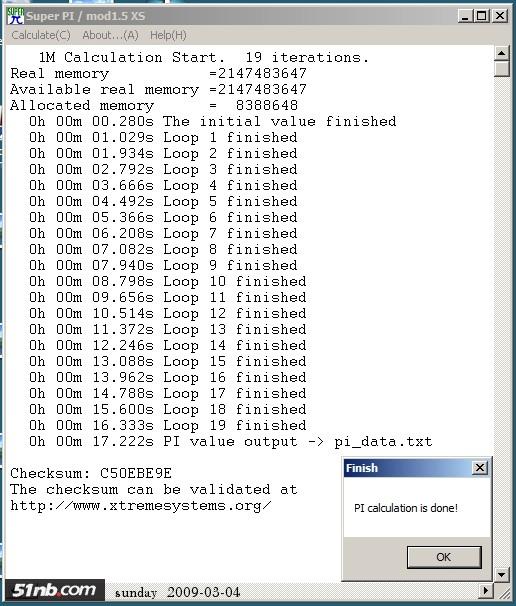

SUPER PI 1M测试结果

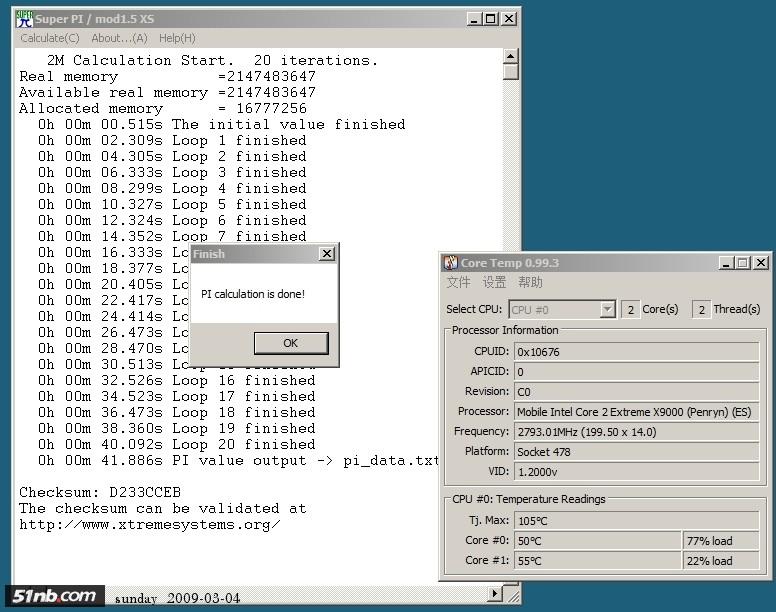

SUPER PI 2M测试结果

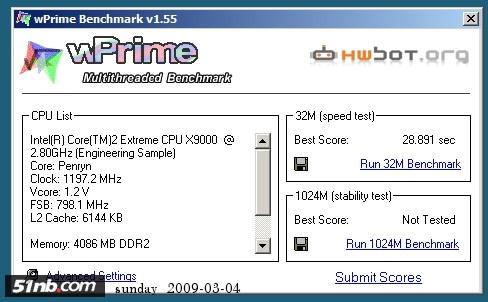

wPrime测试结果：
SP2004测试结果：

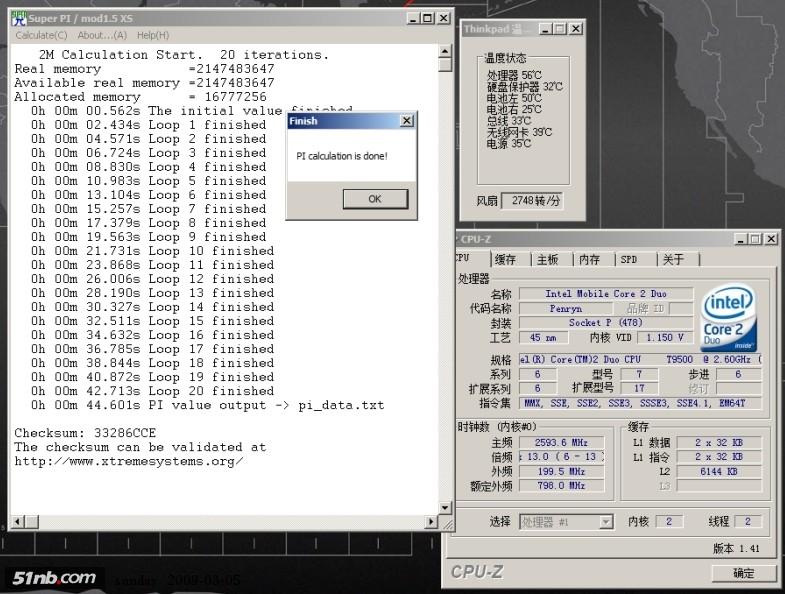

【T9500es】测试数据

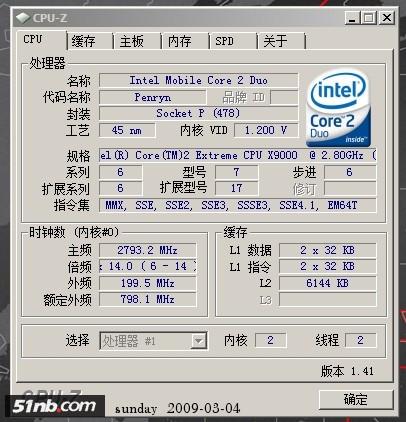

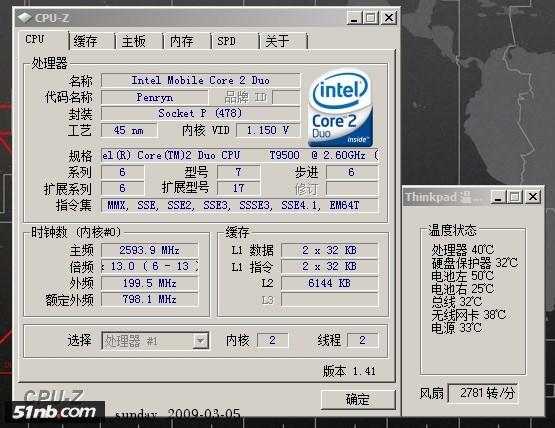

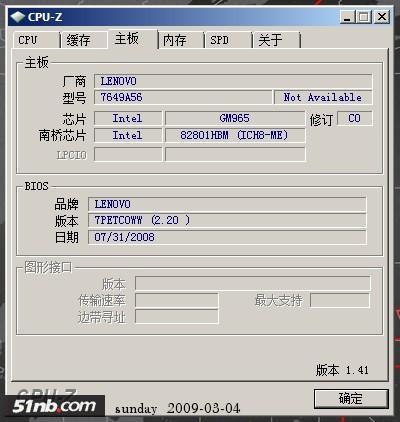

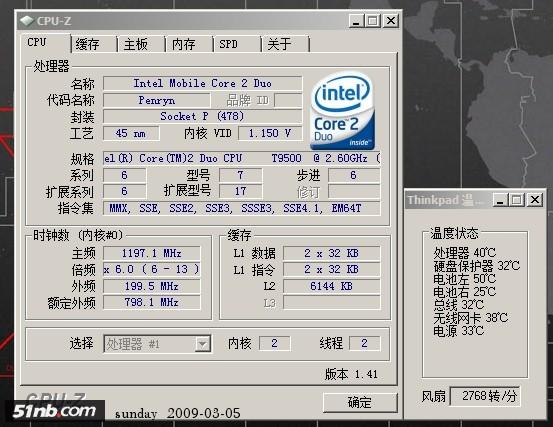

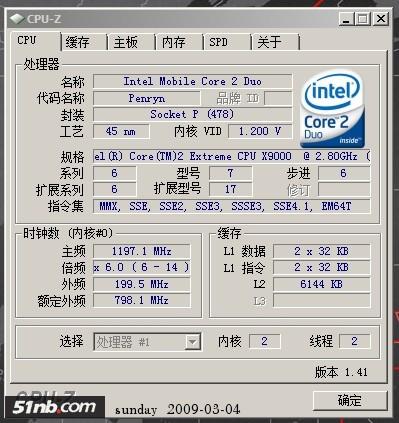

CPU-Z

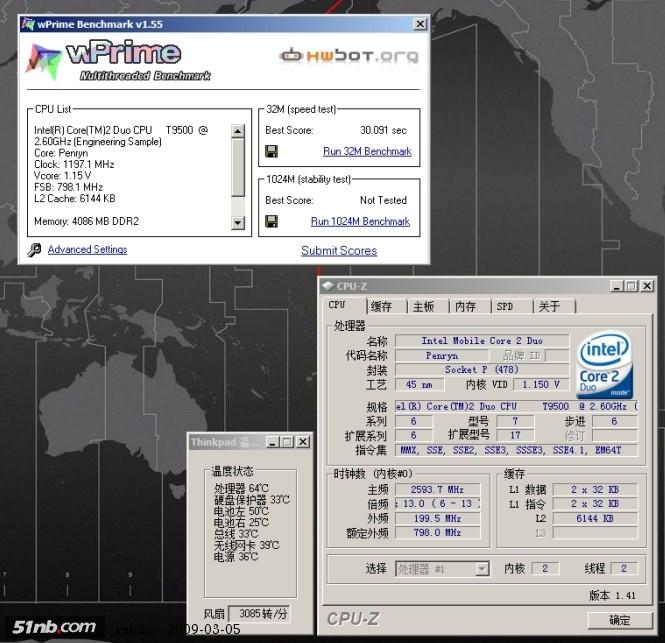

wPrime
SUPERPI 1M
SUPERPI 2M

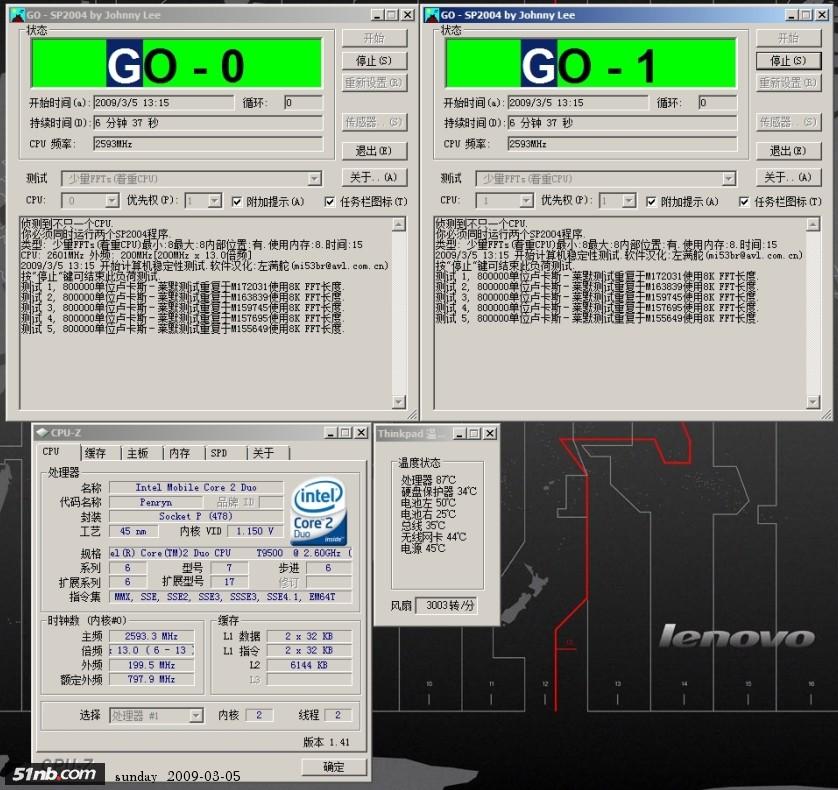

SP2004

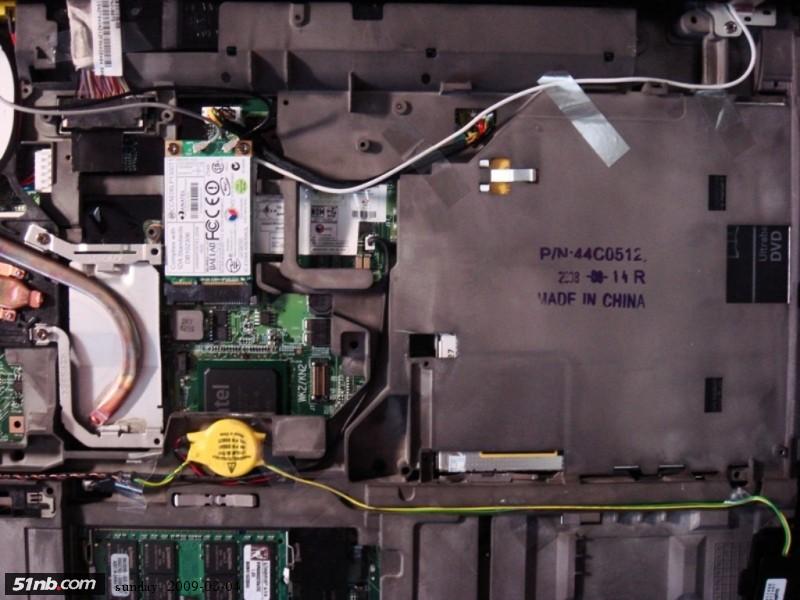

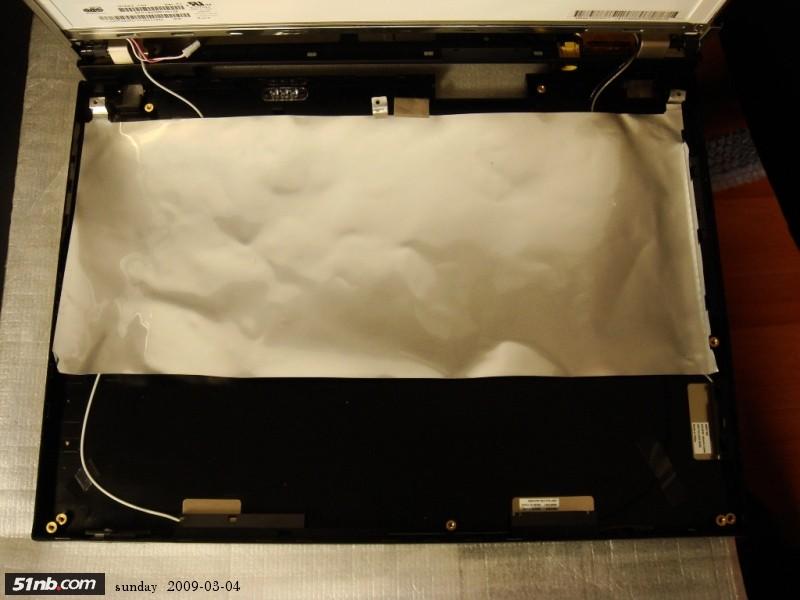

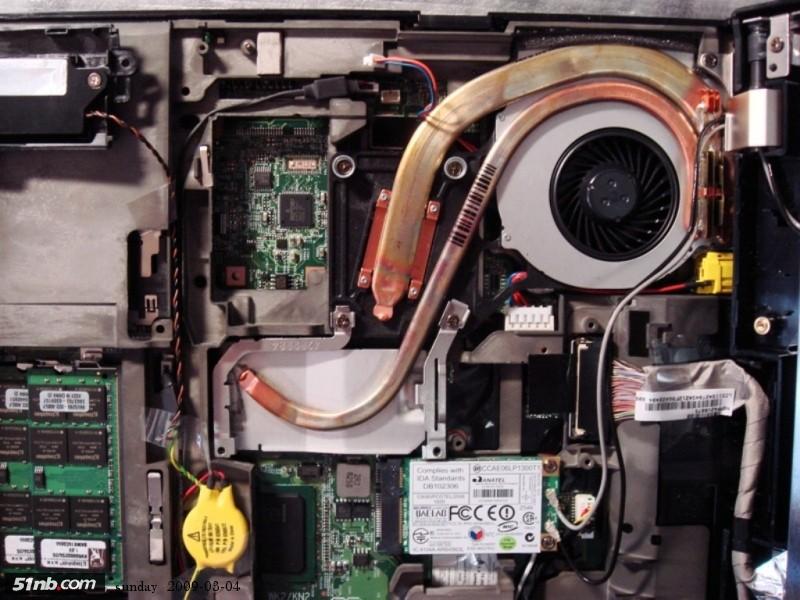

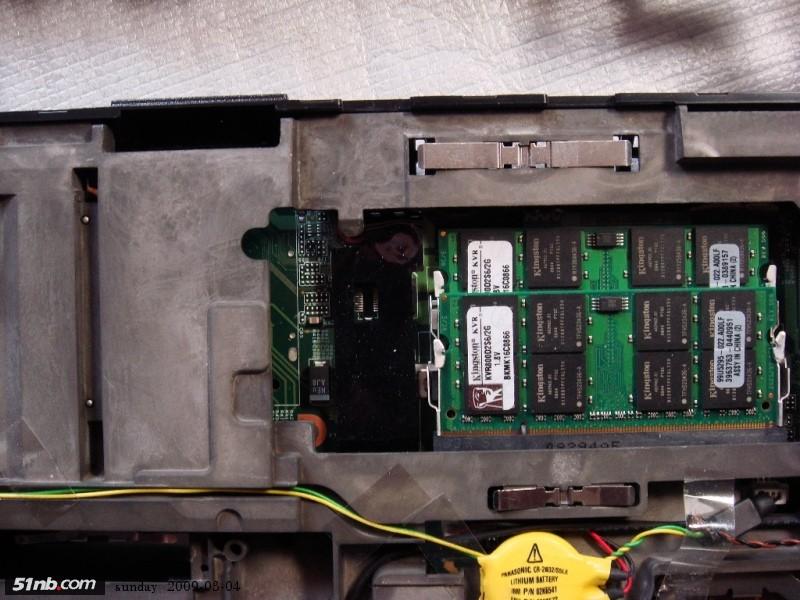

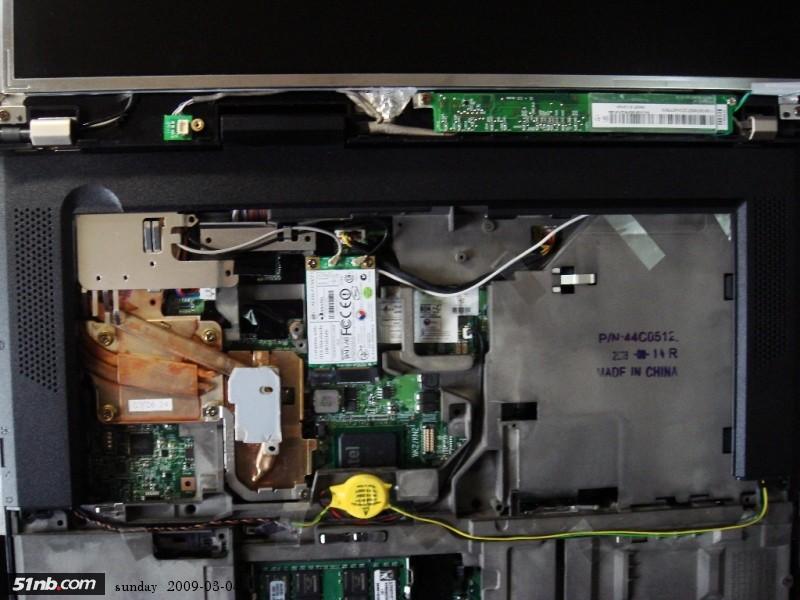

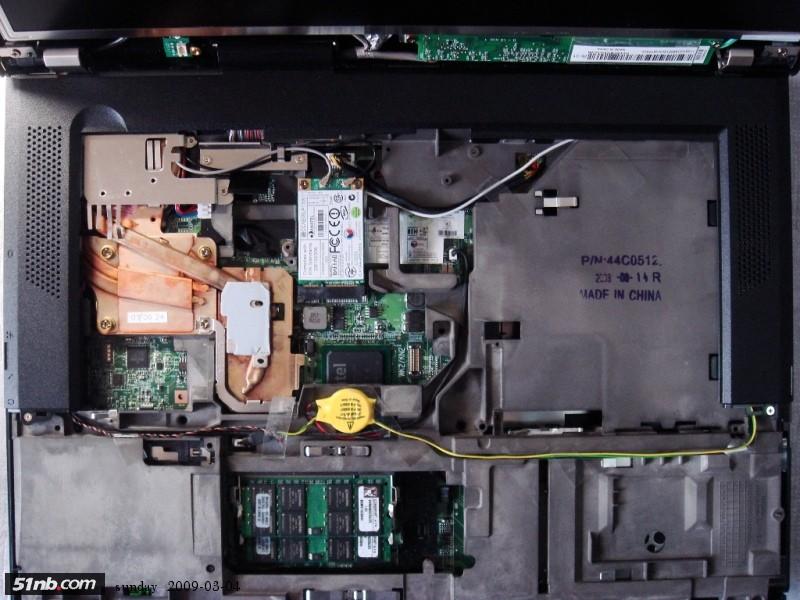

拆机后的A壳，有点凌乱
R61E 7649-A56原配屏幕左侧的2个螺丝
R61E 7649-A56原配屏幕右侧的2个螺丝

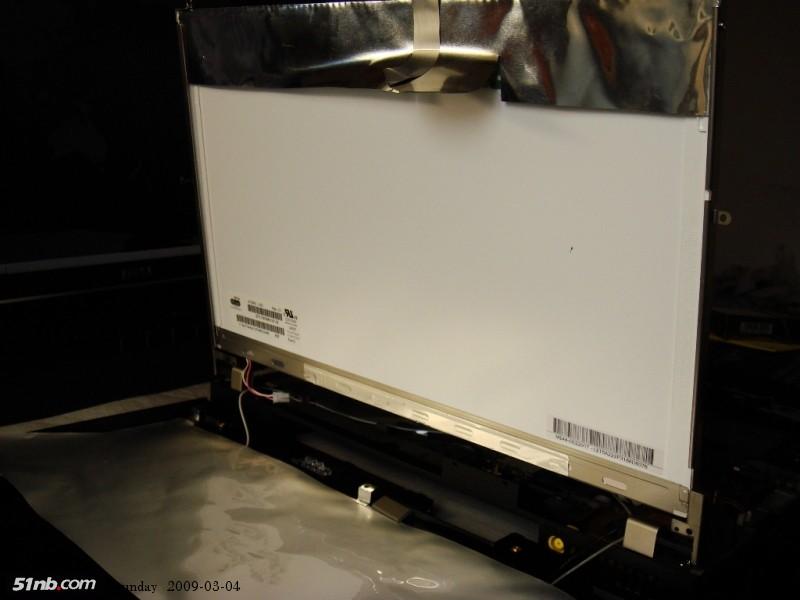

R61E 7649-A56原配WXAG屏幕

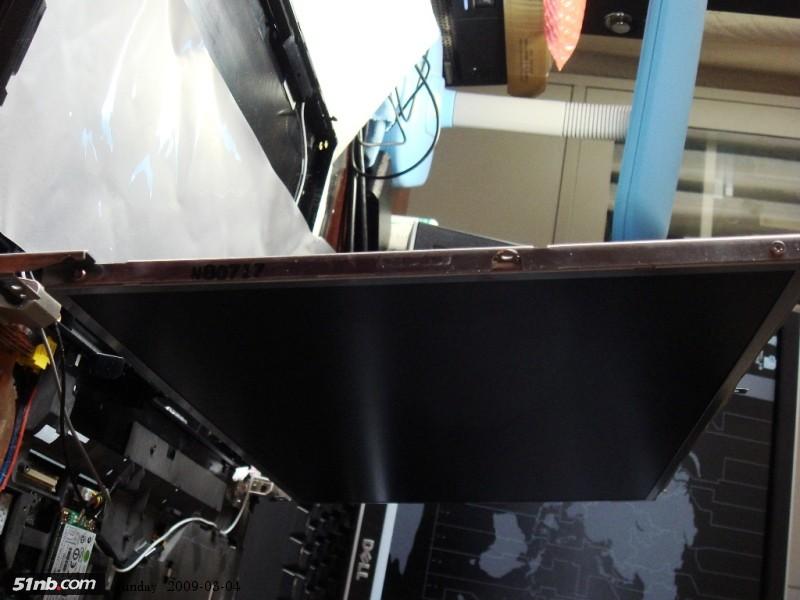

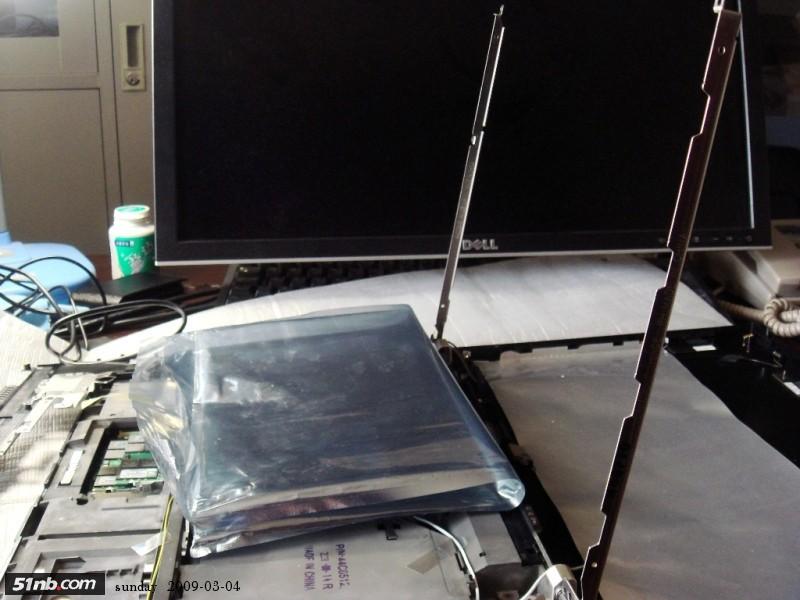

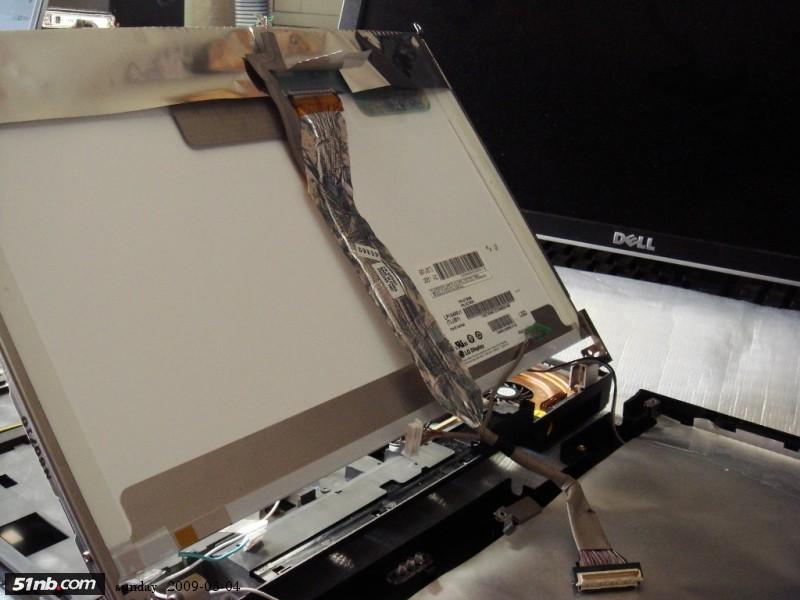

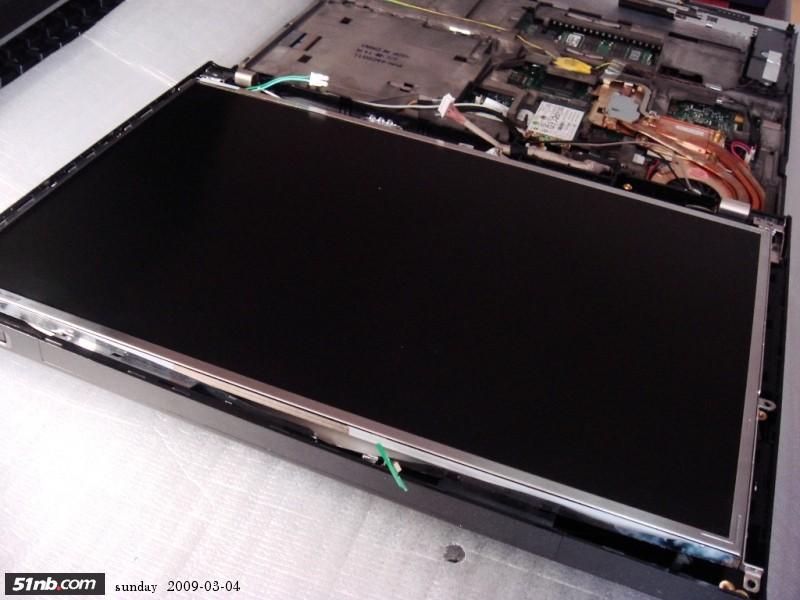

拆下原配WXAG屏幕

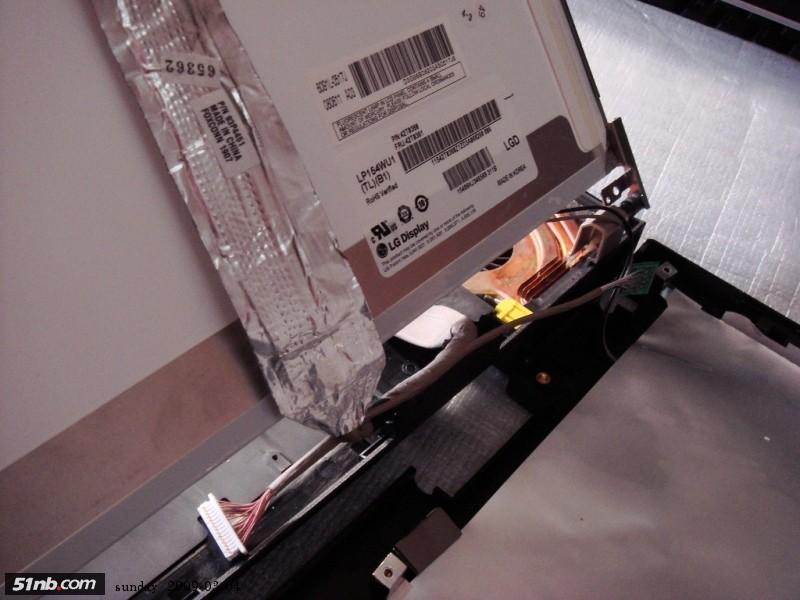

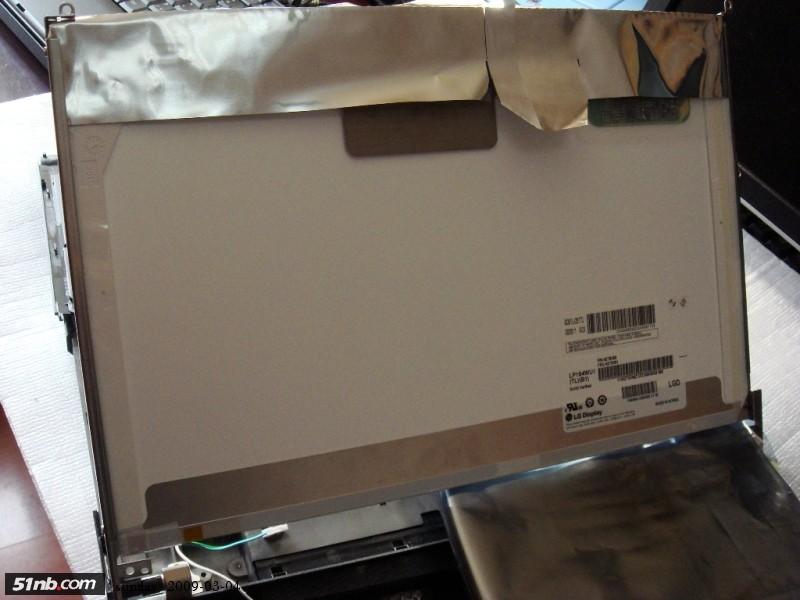

装上WUXGA屏LP154WU1-TLB1
插上新购的WSXGA+屏线
安装好A壳
安装好高压板
固定好蓝牙接口

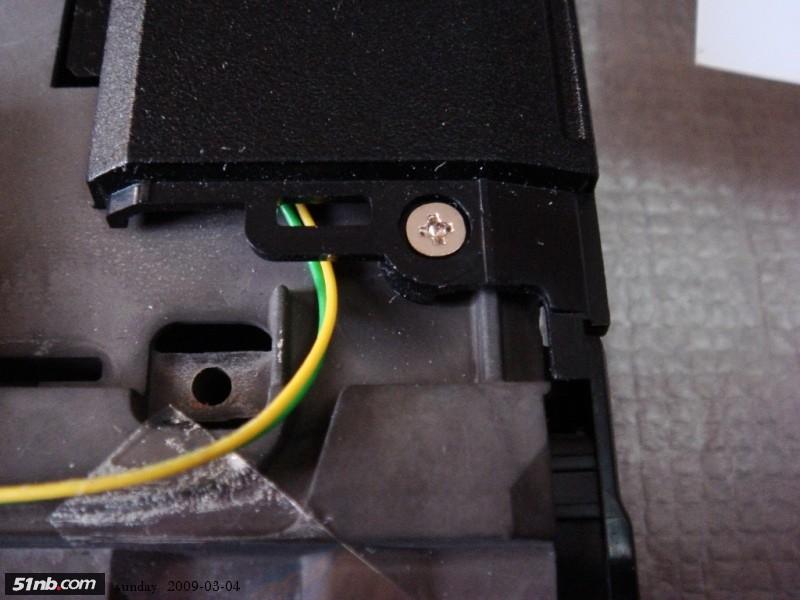

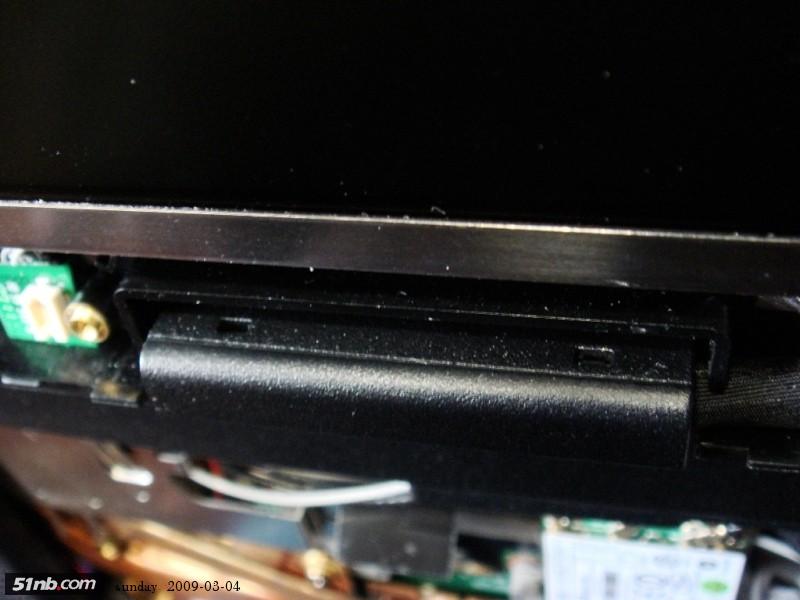

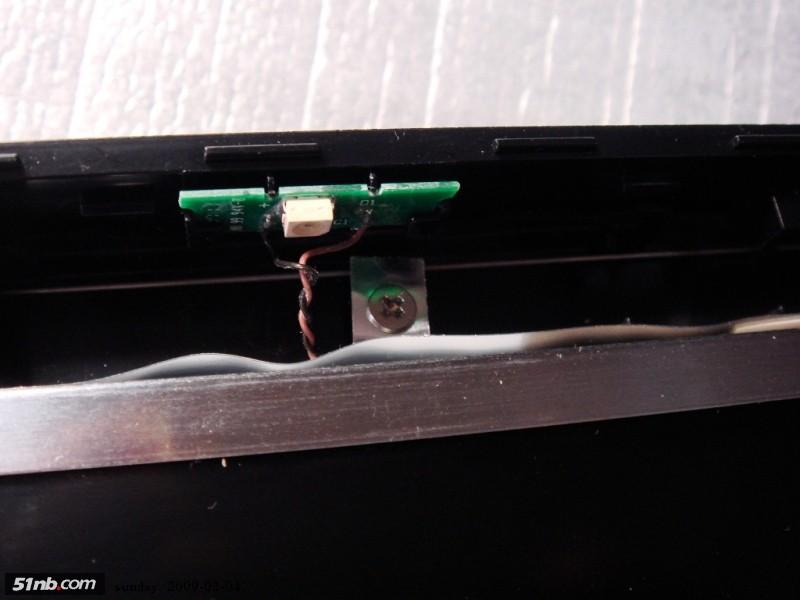

固定好Thinklight
由此，R61E的上半身＝A壳＋液晶屏初步组装完毕。

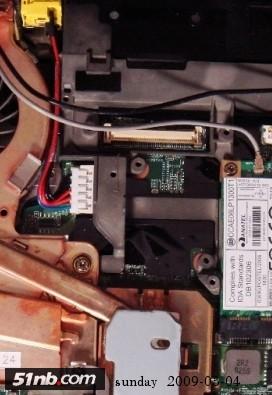

将屏线插上主板
装上U框，注意对接好U框的屏线盖
固定好U框上的这四颗螺丝
固定好U框左下方的螺丝

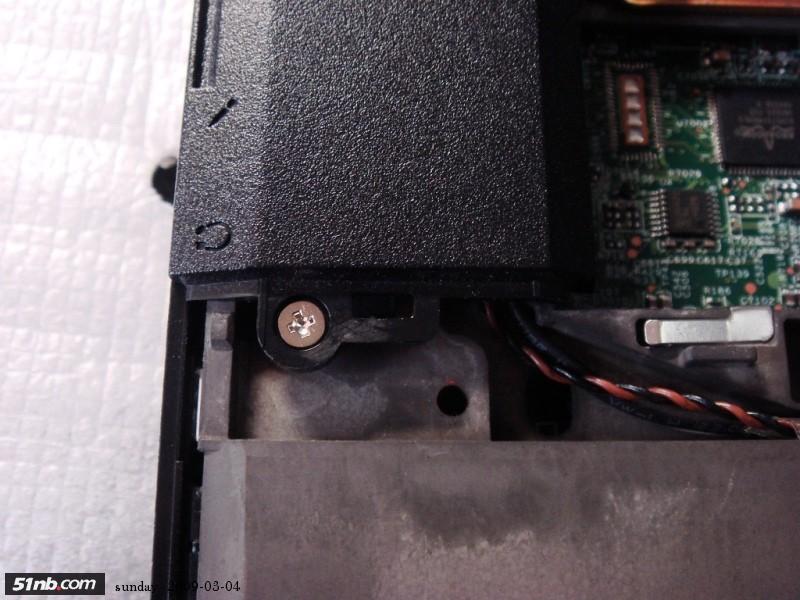

固定好U框右下方的螺丝
至此，U框正面基本固定完毕。
R61E作为一款廉价机型，省略了指纹接口、Modem接口、第二pcie插槽的电路、麦克风。
【CPU测试总结】
SuperPI 1M
X9000 17.222s
T9500 18.361s
SuperPI 2M
X9000 41.886s
T9500 44.601s
wPime
X9000 28.891s
T9500 30.091s
wPime
X9000在3分30秒时，CPU核心温度就已经到了90℃
T9500在6分37秒时，CPU核心温度就才达到了87℃
【分析】
1、X9000主频2.8GHZ，T9500主频2.6GHZ，所以在进行上述测试时，主频高的确实占了上风。
2、运行SP2004测试稳定性时温度变化说明：X9000的发热量远大于T9500。

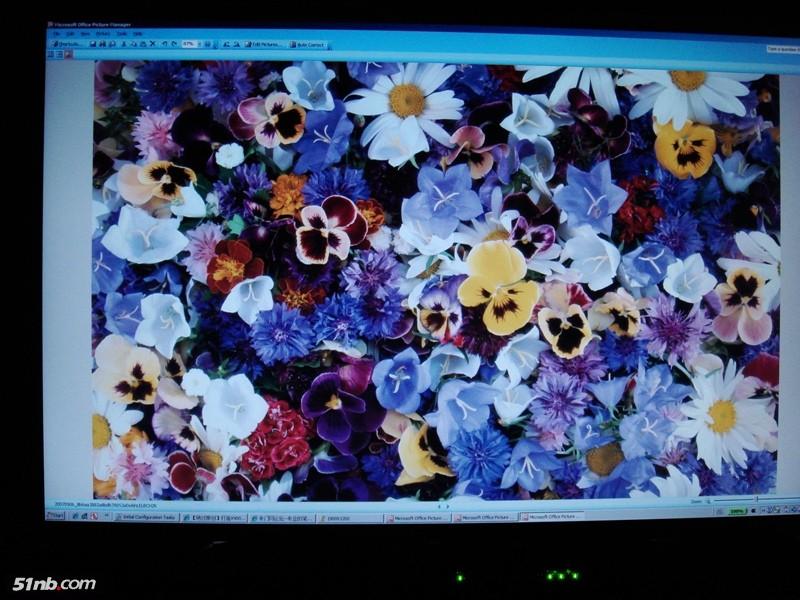

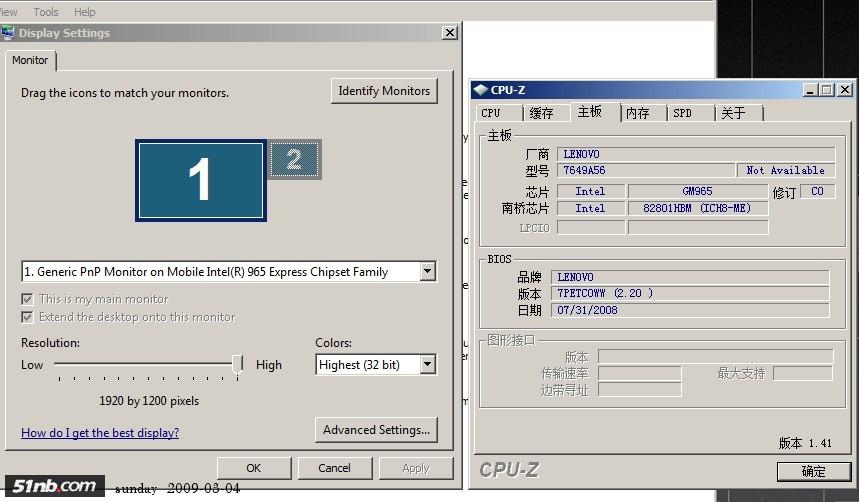

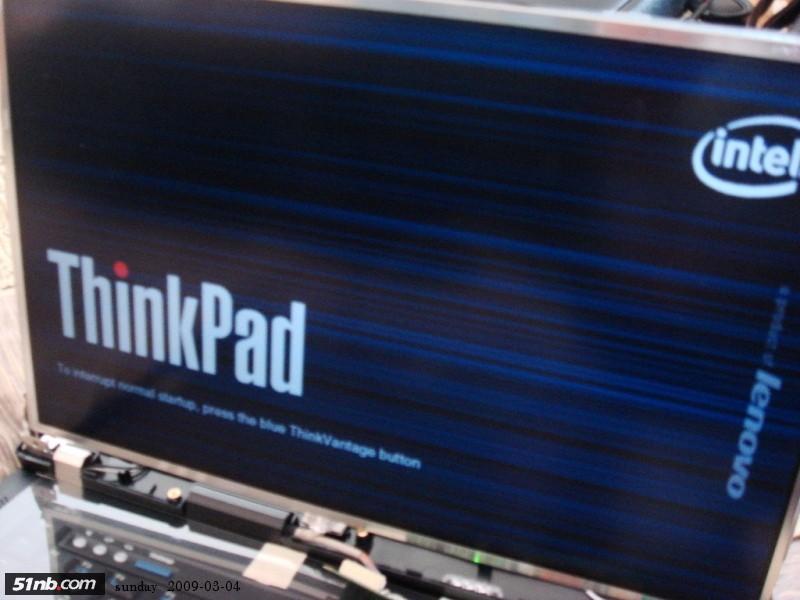

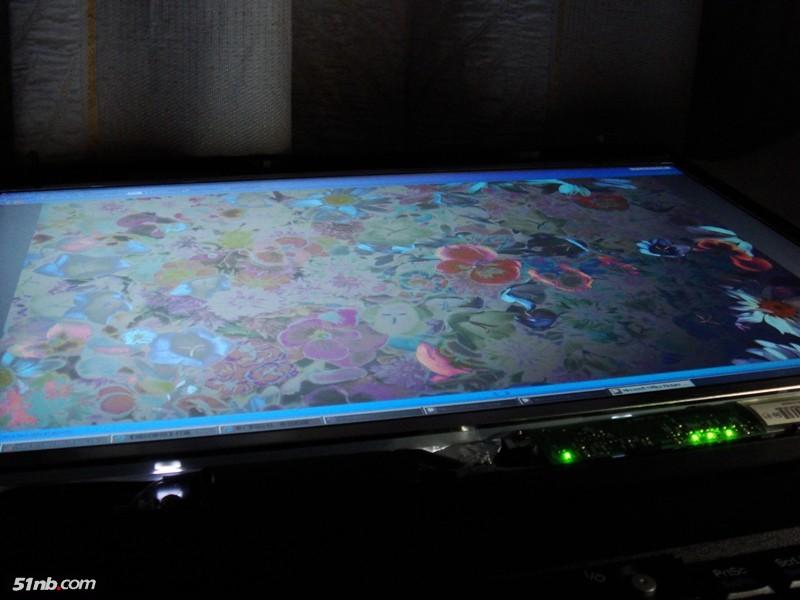

呵呵，来看看WUXGA在R61E上的使用状况

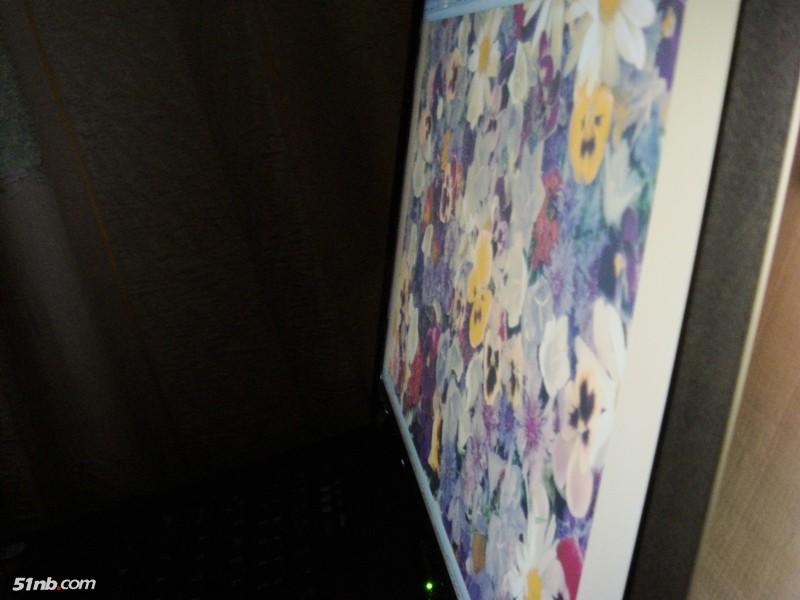

还不错的显示角度。
【最后的收尾工作】

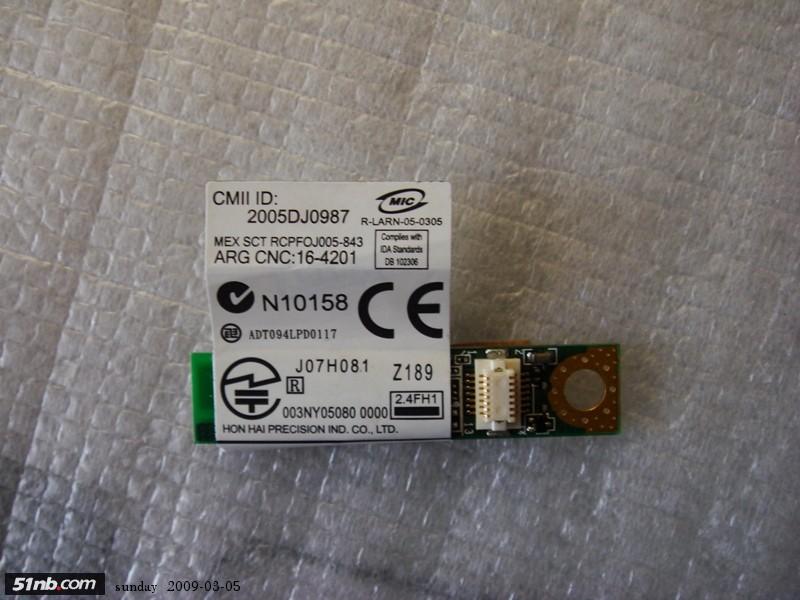

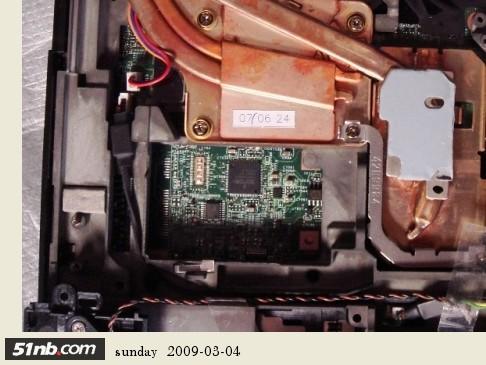

安装上刚从阿琪那里邮来的T6蓝牙模块

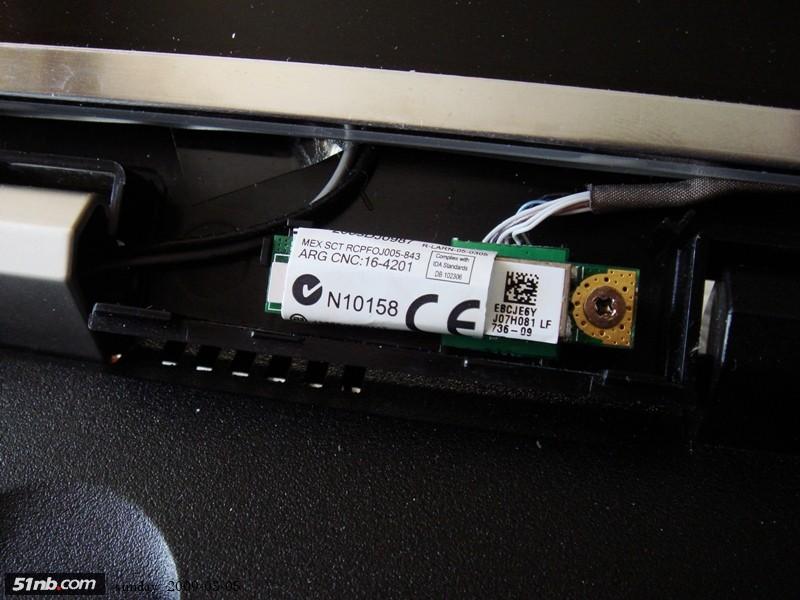

安装好蓝牙模块

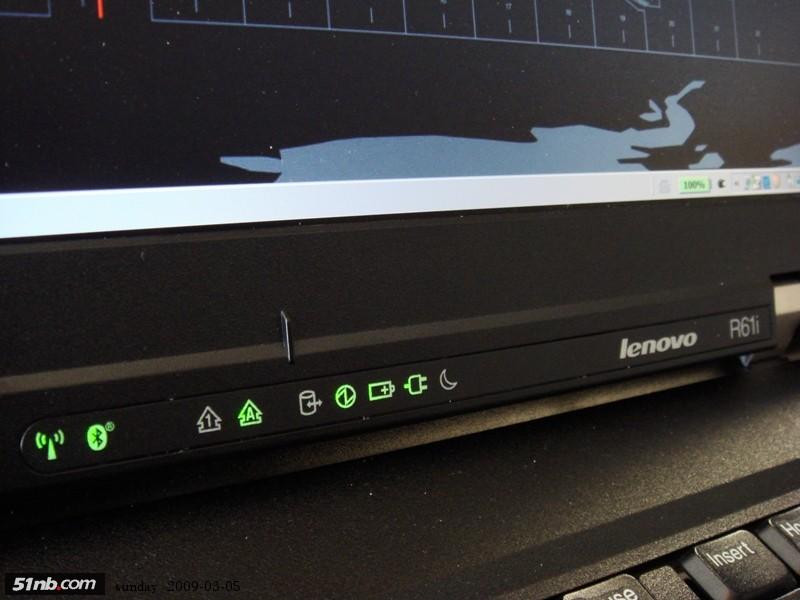

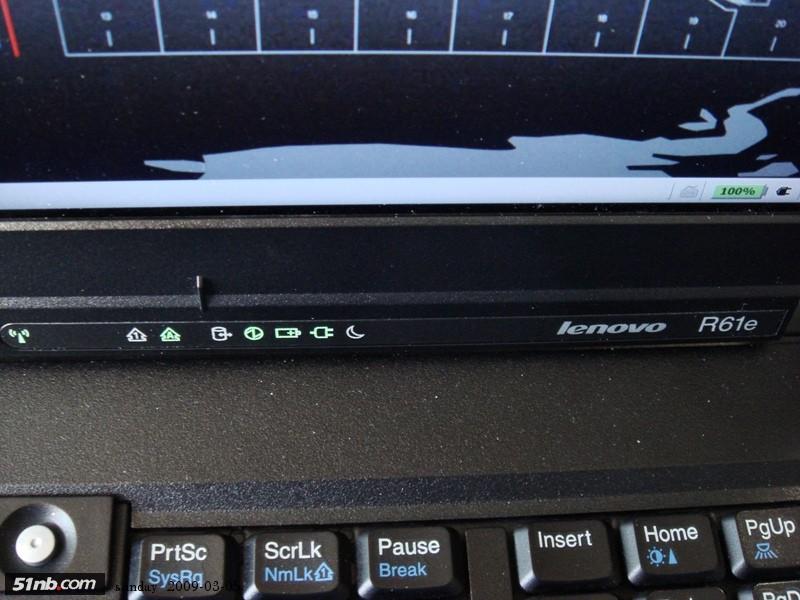

将R61E无蓝牙灯标换成R61I蓝牙灯标
呵呵，蓝牙灯亮咯
【小结】
实践证明：R61E 7649-A56虽然是Thinkpad中的一款廉价机型，但是有着很富裕的DIY空间，所以她的可DIY程度并不低于R60E/R60I/R61I 15.1机型。写上此文，正是为了与广大黑友一起分享折腾的乐趣。
WUXGA屏LP154WU1-TLB1，分辨率1920X1200，可视角度虽然尚不能与IPS或AFFS媲美，但确实远超过了常见的那些TN屏。
我这个Q屏/U屏的专一爱好者，也不得不对LP154WU1-TLB1的显示效果、可视角度、亮度加以赞誉。
