第1页：像素和图像变形 一个困扰入门级等离子的经典问题
泡泡网数字家电频道5月28日 目前市面上的等离子电视在分辨率上的分化趋势非常明显。中高端机型普遍具备全高清分辨率，而中低端的机型的分辨率几乎都是1024×768。
虽然1024×768的分辨率也可以认为是“高清”规格，但很多准备购买入门级等离子电视的用户可能都会被一个经典“谣言”所困扰，那就是1024×768的分辨率长宽比为4:3，但平板电视机的面板宽高比则是标准的16:9。把4:3的分辨率放置在一块16:9的面板上的时候，其像素形状必然不是标准的正方形，那么在这种等离子电视上看到的图像，会发生明显的变形。
（需要指出，关于像素形状并不是个专业的说法。正确的说法应该是“像素宽高比”，它用来定义水平和垂直方向上分辨率的比值。而最常见的像素宽高比是1:1，即所谓的正方形像素。除此之外还有6、7种其他形式常用的像素宽高比）

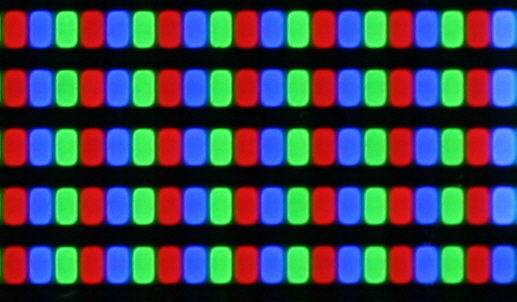

优派VPW4280-G的像素特写，每一个像素点有红绿蓝三个子像素点构成。可以明显的看出它的像素宽高比并非1:1正方形
针对这个比较普遍的问题，我们进行了实际测试。
第2页：高清信号源测试 变形程度并无特别之处

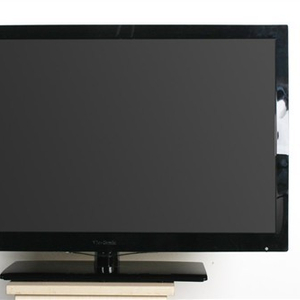

测试产品：优派VPW4280-G等离子电视
物理分辨率：1024×768
屏幕宽高比：16:9
首先，我们使用PS3作为视频输出设备，通过HDMI接口输出到优派VPW4280-G。在PS3的视频输出选项中，并没有1024×768这个规格，只有576P、720P、1080I和1080P四种规格。目前的等离子电视对这些信号源都能100%支持，因为这仅仅是输入信号，和输出效果是两个概念。

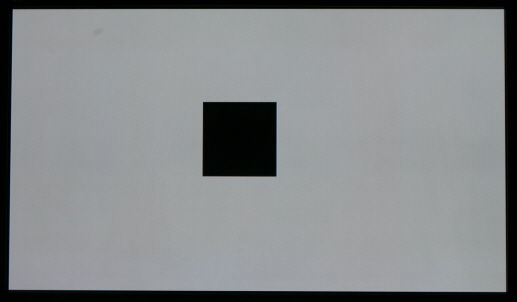

测试信号为PC上制作的1920×1080分辨率的JPG，白色背景，中央是一个黑色正方形，因此可以比较方便的看出电视机最终显示的图像是否发生了变形。
这张原始宽高比为16:9的图片显示在这台4:3物理分辨率的电视上时，并没有任何变形。我们通过直尺测量了图中正方形的宽和高，其尺寸也是相同的。这就说明物理分辨率是4:3的电视机在显示16:9的信号时，并不会因为像素形状的不同，发生变形。

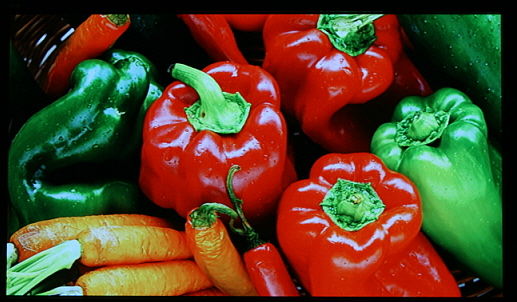

这两张图是取自PS3内置的高清信号源，在物理分辨率为4:3的1024×768等离子电视上，依然没有出现变形和失真。其效果和使用1366×768，以及1920×1080分辨率的其它16:9平板电视完全一致，并没有图像变形的问题。
这里我们测试了高清信号输入模式下1024×768等离子电视的画面变形效果。那么对于4:3格式非标清信号（例如模拟有线电视信号），其效果又如何呢？
第3页：模拟有线电视测试 依然和其他平板相同

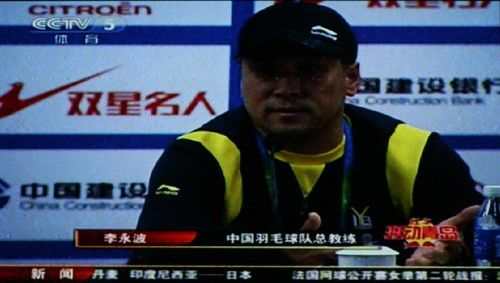

16:9屏显模式

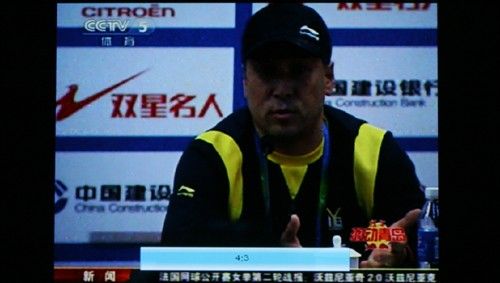

4:3屏显模式

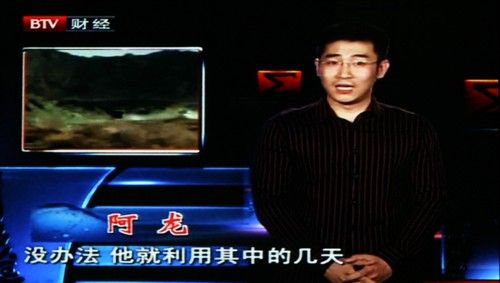

16:9屏显模式
4:3屏显模式

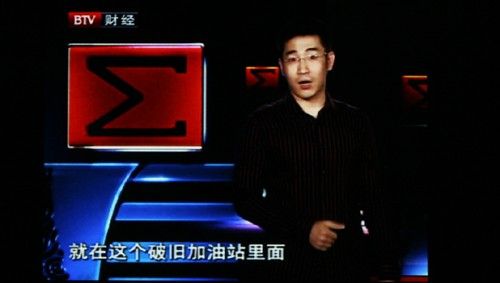

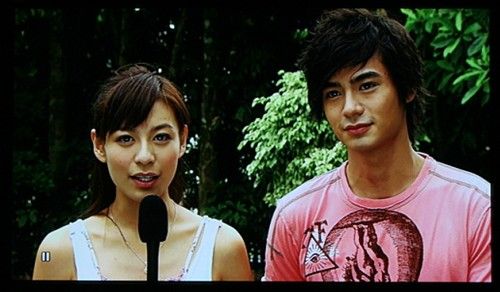

收看模拟有线电视节目时，这台1024×768的等离子电视如果使用16:9全屏显示模式，图像也会和其他平板电视一样，出现不可避免的拉升、走样，最明显的地方就是人明显变胖了。
而使用4:3屏显模式时，其输出的画面并没有因为像素形状的差异出现变形。整体的效果和其他物理分辨率16:9的电视使用4:3屏显模式基本一致，都比较正确的还原了人物真实的轮廓。
当然，在视频模式下，人眼对宽高比的变化并不会特别敏感。我们将利用更多的手段来测试物理像素宽高比和屏幕本身宽高比不匹配时和图像变形的关系。
第4页：PC点对点测试 非1:1像素宽高比问题暴露
上面两个测试环节均使用了非PC视频源。而这类视频源最大的特点是，图像分辨率没有和电视机的物理分辨率做到点对点。
因此在PC点对点显示模式下，我们则看到了另外一幅场景。

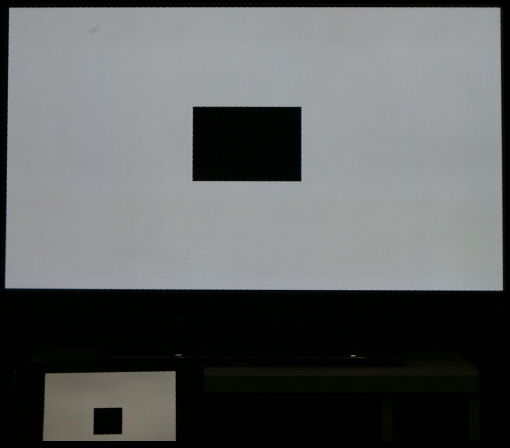

上部大图是电视机屏幕显示效果，左下角小图是PC显示屏效果
通过PC接驳优派VPW4280-G，无论是通过HDMI接口，还是通过VGA接口，都可以实现点对点全屏显示。但是可以发现，PC屏幕上显示的正方形，在电视机屏幕上已经变成了长方形，变形幅度非常明显。

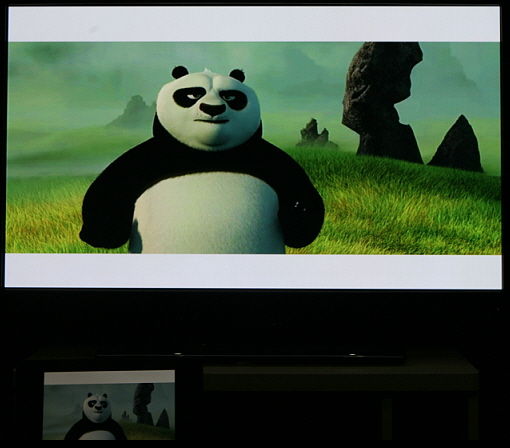

在播放这段分辨率为1024×576的视频的时候，虽然信号源的水平像素和电视机的水平物理像素吻合，但实际显示出来的画面确实是变形了，熊猫阿宝变得格外肥胖，虽然看起来非常憨厚可爱。
这种图的物理分辨率依然是1024×768，但是细心的读者会发现，PC显示屏上的正方形向内挤压变高了，而电视机屏幕上的正方形却变成了正确的比例。这又是为什么呢？
其实这张图片我们在制作的时候，并没有按照常规的“正方向像素”来定义，而是按照1.33的宽高比来定义其“像素宽高比”。由于1.33的像素宽高比就是这款电视的16:9屏幕宽高比，因此在实际显示的时候，就会得到正确的比例。反之PC显示屏上由于其像素宽高比是1:1，因此会出现图像被压缩变形的问题。
总结：
对于1024×768的等离子电视来说，并不会因为像素宽高比不是常见的1:1而产生整屏图像失真的问题。这是因为电视机的驱动电路会对输入信号进行重新采样、缩放，并且按照自身像素宽高比的规范，转换为可以正确显示的制式。这种技术对于如今的电视机来说属于非常基本的功能。之前之所以会有众多消费者担心这种等离子电视因为像素宽高比的不同产生明显图像变形，可能来自于PC上的使用习惯。实际上这种担心是多余的，毕竟买这种等离子电视的人，谁会用来接驳PC当显示器用呢？
