第1页 单反新挑战 佳能EOS 70D正式发布
非常有幸能够受到佳能公司的邀请，来到北京参加EOS 70D媒体技术交流会，现场有幸现场试用体验佳能EOS 70D。此行之旅也是饱受考验，去程的时候飞机由于华东雷雨区而导致延误4小时，而下榻北京酒店之后已经接近11点了，不可不谓是对我的极大考验，不过最后还是很顺利的参加了活动，而最后返程的时候更是具有戏剧性，赶上了飞机并提前回到上海。虽然旅途比较疲惫，不过依然按耐不住想要针对佳能全新发布的这款EOS 70D为大家做简单的现场体验点评。
单反新挑战 佳能EOS 70D媒体技术交流会
渡边 昇 佳能(中国)有限公司 副总裁
守永俊一 佳能(中国)有限公司 影像信息产品亚洲总部 高级总经理
菅野 佳乐 佳能（中国）有限公司影像信息产品部市场部
宫城 洋 佳能公司ICP事业本部 ICP统筹第一开发中心 主管研究员
第2页 全新定义单反 全像素双核CMOS AF

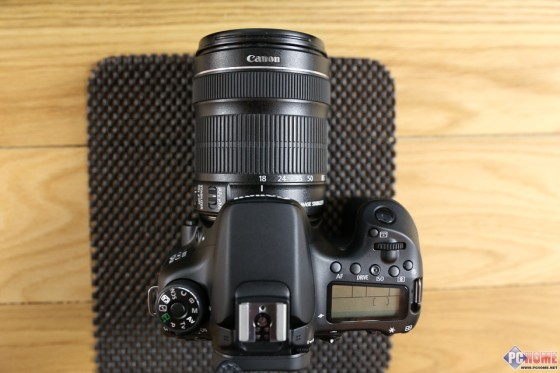

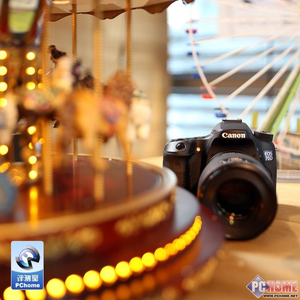

佳能EOS 70D
佳能此次发布的全新APS-C画幅EOS 70D具有重大的战略意义，因此官方对其毫不掩喻大加夸赞。原因就在于，佳能EOS 70不仅仅成为EOS首款APS-C画幅尺寸2000万像素感应器的相机，还真正打破了图像感应器像面上的相差自动对焦技术——“全像素双核CMOS AF”（Dual Pixel CMOS AF）结构，能够实现CMOS图像感应器上全部有效像素都具有成像和相差自动对焦的双重功能，实时显示及短片拍摄时的自动对焦性能的显著提升。
佳能EOS 70D图像感应器集成了约4030万光电二极管
|
非常有幸能够受到佳能公司的邀请，来到北京参加EOS 70D媒体技术交流会，现场有幸现场试用体验佳能EOS 70D。此行之旅也是饱受考验，去程的时候飞机由于华东雷雨区而导致延误4小时，而下榻北京酒店之后已经接近11点了，不可不谓是对我的极大考验，不过最后还是很顺利的参加了活动，而最后返程的时候更是具有戏剧性，赶上了飞机并提前回到上海。虽然旅途比较疲惫，不过依然按耐不住想要针对佳能全新发布的这款EOS 70D为大家做简单的现场体验点评。
单反新挑战 佳能EOS 70D媒体技术交流会
渡边 昇 佳能(中国)有限公司 副总裁
守永俊一 佳能(中国)有限公司 影像信息产品亚洲总部 高级总经理
菅野 佳乐 佳能（中国）有限公司影像信息产品部市场部
宫城 洋 佳能公司ICP事业本部 ICP统筹第一开发中心 主管研究员 第2页 全新定义单反 全像素双核CMOS AF
佳能EOS 70D 佳能此次发布的全新APS-C画幅EOS 70D具有重大的战略意义，因此官方对其毫不掩喻大加夸赞。原因就在于，佳能EOS 70不仅仅成为EOS首款APS-C画幅尺寸2000万像素感应器的相机，还真正打破了图像感应器像面上的相差自动对焦技术——“全像素双核CMOS AF”（Dual Pixel CMOS AF）结构，能够实现CMOS图像感应器上全部有效像素都具有成像和相差自动对焦的双重功能，实时显示及短片拍摄时的自动对焦性能的显著提升。
佳能EOS 70D图像感应器集成了约4030万光电二极管 |
|
|

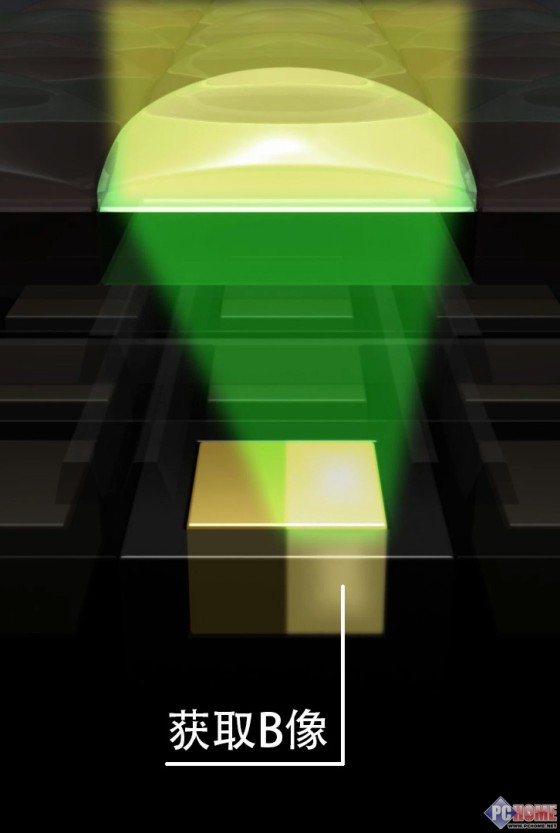

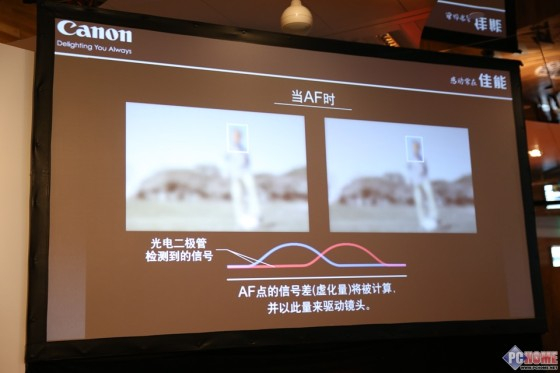

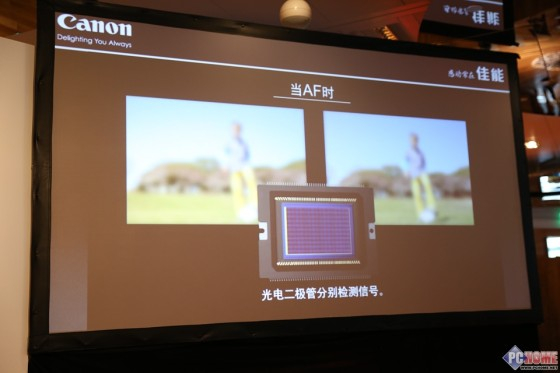

| 每个像素都配置了2个独立的光电二极管 | 每个光电二极管独立接收光线 | 在不同的位置分别获取2个信号即可进行相差检测自动对焦 | 拼合2个光电二极管积蓄的电荷A与B，作为1个像素进行读取 | 我们可以看下“全像素双核CMOS AF”结构原理示意图，很明显一个像素由2个光电二极管组成，每个光电二极管都可以独立接受光线。对于传统的影像感应器，一个像素就是1个光电二极管，而佳能大刀阔斧的革新了这种设计，一个像素由2个光电二极管组成，在原理上就可以直接满足相差自动对焦功能。并且，应用于佳能EOS 70D上的这块感应器有效像素为2020万，但其实包含了达4030万个光电二极管（如果从传统感应器的设计上来讲，佳能EOS 70D的感应器有效像素可以看作是4030万）。而在成像时，一个像素中的2个二光电极管会将各自的电荷合并起来，作为一个像素的信号进行输出。 （关于“全像素双核CMOS AF”与现有对焦技术的区别更多技术介绍，请点击）

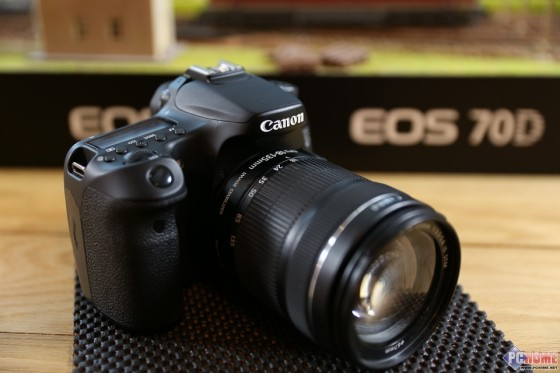

佳能EOS 70D |
佳能EOS 70D 此前当我们看到佳能EOS 700D、EOS 100D发布的时候，大家都对于佳能什么时候才能推出全新的CMOS而感到担心，1800w像素这个数字对于许多关注佳能EOS相机的人来说后续已经持续很长的一段时间了。当然佳能也是一再强调，关于更高像素的CMOS研发一直没有停止过，包括佳能引以为豪的早就研发出1亿像素的CMOS，因此在技术层面上对于高像素的突破是没有问题的；而正当年中之时，海外媒体爆料出关于佳能EOS 70D即将推出的消息，包括各种参数陆续泄露之后，大家对于这款相机的期待就愈发高昂。 相信不少网友都了解到，那就是M4/3系列的相机往往对焦速度非常迅速，但是受限于感应器的面积而在画纸上与更大尺寸画幅的相机还是有一些差距；而一些采用较大尺寸感应面积的相机往往在画质上有了保证，但是在对焦速度上并不占优势。 一般单反相机采用的是相位检测对焦，需要使用特殊的对焦传感器，优点是速度快，缺点是精度较弱；而采用反差检测自动对焦的相机，优点是对焦精度高，缺点是对焦速度慢，这也是大部分数码相机采用的对焦技术。
佳能EOS 70D采用的“全像素双核CMOS AF”
与其他自动对焦方式对比示意图 随着无反相机的兴起，许多厂商将其定位于向单反相机靠拢，但是受限于结构的限制，缺少单反的相位检测对焦系统，因此近两年不少厂商都在积极研究传感器相位检测这种新技术。佳能方面，Hybrid CMOS AF所代表的混合自动对焦系统，成为了佳能EOS自动对焦系统研发的成果，应用于佳能EOS 700D和EOS 100D。当然，这种技术还是存在诸多局限性，原因在于Hybrid CMOS AF用于自动对焦的像素部分地分布于感应器中，通过结合像平面相位差检测和反差检测来提高AF速度，简单来说，就是增加了参与自动对焦像素的数量，并提高了相位差检测自动对焦的精度，但依然需要反差检测自动对焦。需要同时考虑成像和对焦，最终的妥协产生了自动对焦像素数量的分配存在限制。而“全像素双核CMOS AF”可以说从根本上解决了这个问题。

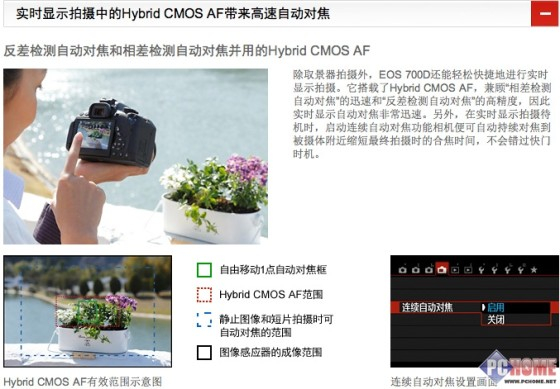

佳能EOS 700D采用的Hybrid CMOS AF自动对焦系统 该如何解决较大尺寸尤其是像APS-C画幅尺寸以上相机的对焦速度与画质的平衡，已经成为不少厂商关注的重点。值得注意的是，不少厂商也是推出了不少解决方案，包括混合自动对焦系统。半透镜反光板系统等等。而佳能EOS 70D带来的全新“全像素双核CMOS AF”技术，真正可以实现扬长避短（诸如其他解决方案，都会对成像产生影响），因此也具备了跨时代的阶段性意义。那么“全像素双核CMOS AF”不会影响到画质成像吗？一个像素由2个光电二极管组成，严格意义上来说相同的感应器面积上提升了像素（由1800万提升到2020万，像素密度提高了，而像素内的光电二极管的密度也是翻了倍）。 虽然我们有这样的担心，但是佳能技术人员非常坦诚和充满自信的保证，全新对焦系统不会对画质产生不良的影响，“两个光电二极管对应一个微透镜，一次同时捕捉两个视差图像，利用来自这两个图像信号来完成相位检测自动对焦；与此同时，汇集2个光电二极管图像信号，作为一个像素输出。因此，当自动对焦和成像功能结合在一个像素中时，也就意味着搜有像素都实现这一改进。既保证了画质又增加了可用于自动对焦的像素数，这种绝对的优势，画质没有受到任何影响。”
全像素双核CMOS AF覆盖范围 另外一个值得我们注意的是，使用“全像素双核CMOS AF”技术在传感器覆盖面积。“由于可自动对焦像素分布于整个感应器表面，实时显示屏幕的宽范围区域，实现了约80%(垂直)×80%(水平)的范围内使用相位差检测自动对焦完成最终对焦”

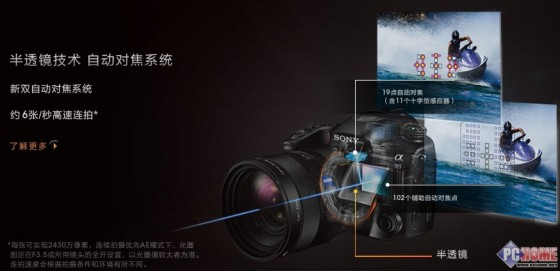

索尼采用的半透镜技术 自动对焦系统 在这里我们自然而然的想到索尼在这方面的尝试，推出了半透镜技术，通过改变光学通路结构，反光镜不会进行上下物理翻动，让一部分光线反射给自动对焦模块，大部分光线直接通过半透镜照射到感应器，从而实现实时取景的高速自动对焦（其采用的EVF，就是相当于更高精度的实时取景），包括在追踪跟踪对焦、平滑对焦等方面具有优势。不过这种技术还是存在一定的局限性，包括会损失部分的光线，另外自动对焦区域也都集中在画面中央。而佳能带来的“全像素双核CMOS AF”技术则具有突破性的意义。 第3页 全新技术 一场自动对焦系统的革命
佳能EOS 70D全新开发的影像感应器 |
佳能EOS 70D采用的“全像素双核CMOS AF”
与其他自动对焦方式对比示意图 随着无反相机的兴起，许多厂商将其定位于向单反相机靠拢，但是受限于结构的限制，缺少单反的相位检测对焦系统，因此近两年不少厂商都在积极研究传感器相位检测这种新技术。佳能方面，Hybrid CMOS AF所代表的混合自动对焦系统，成为了佳能EOS自动对焦系统研发的成果，应用于佳能EOS 700D和EOS 100D。当然，这种技术还是存在诸多局限性，原因在于Hybrid CMOS AF用于自动对焦的像素部分地分布于感应器中，通过结合像平面相位差检测和反差检测来提高AF速度，简单来说，就是增加了参与自动对焦像素的数量，并提高了相位差检测自动对焦的精度，但依然需要反差检测自动对焦。需要同时考虑成像和对焦，最终的妥协产生了自动对焦像素数量的分配存在限制。而“全像素双核CMOS AF”可以说从根本上解决了这个问题。
佳能EOS 700D采用的Hybrid CMOS AF自动对焦系统 该如何解决较大尺寸尤其是像APS-C画幅尺寸以上相机的对焦速度与画质的平衡，已经成为不少厂商关注的重点。值得注意的是，不少厂商也是推出了不少解决方案，包括混合自动对焦系统。半透镜反光板系统等等。而佳能EOS 70D带来的全新“全像素双核CMOS AF”技术，真正可以实现扬长避短（诸如其他解决方案，都会对成像产生影响），因此也具备了跨时代的阶段性意义。那么“全像素双核CMOS AF”不会影响到画质成像吗？一个像素由2个光电二极管组成，严格意义上来说相同的感应器面积上提升了像素（由1800万提升到2020万，像素密度提高了，而像素内的光电二极管的密度也是翻了倍）。 虽然我们有这样的担心，但是佳能技术人员非常坦诚和充满自信的保证，全新对焦系统不会对画质产生不良的影响，“两个光电二极管对应一个微透镜，一次同时捕捉两个视差图像，利用来自这两个图像信号来完成相位检测自动对焦；与此同时，汇集2个光电二极管图像信号，作为一个像素输出。因此，当自动对焦和成像功能结合在一个像素中时，也就意味着搜有像素都实现这一改进。既保证了画质又增加了可用于自动对焦的像素数，这种绝对的优势，画质没有受到任何影响。”
全像素双核CMOS AF覆盖范围 另外一个值得我们注意的是，使用“全像素双核CMOS AF”技术在传感器覆盖面积。“由于可自动对焦像素分布于整个感应器表面，实时显示屏幕的宽范围区域，实现了约80%(垂直)×80%(水平)的范围内使用相位差检测自动对焦完成最终对焦”
索尼采用的半透镜技术 自动对焦系统 在这里我们自然而然的想到索尼在这方面的尝试，推出了半透镜技术，通过改变光学通路结构，反光镜不会进行上下物理翻动，让一部分光线反射给自动对焦模块，大部分光线直接通过半透镜照射到感应器，从而实现实时取景的高速自动对焦（其采用的EVF，就是相当于更高精度的实时取景），包括在追踪跟踪对焦、平滑对焦等方面具有优势。不过这种技术还是存在一定的局限性，包括会损失部分的光线，另外自动对焦区域也都集中在画面中央。而佳能带来的“全像素双核CMOS AF”技术则具有突破性的意义。 第3页 全新技术 一场自动对焦系统的革命

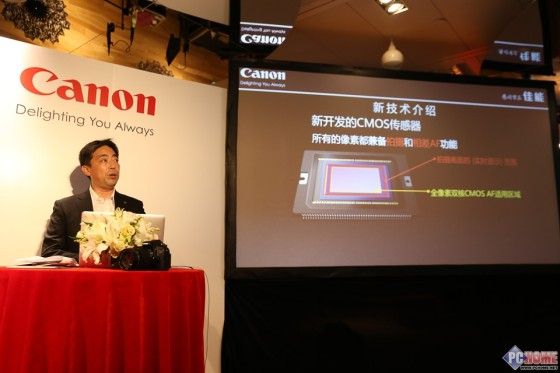

佳能EOS 70D全新开发的影像感应器
佳能EOS 70D技术介绍 我们都知道，传统的单反相机都采用光学取景器拍摄，随后越来越多的相机开始搭载“实时显示”的功能，诸如佳能LiveView模式，抬起反光板，让感应器光路完全打开，但是传统的感应器此时采用的是反差检测自动对焦，正如前面提到的在对焦速度上有很大的欠缺，而Hybrid CMOS AF的研发推出一定程度上进行了改进，而此次“全像素双核CMOS AF”的推出，“将改变有关数码单反相机的基本假定”（摘引自全像素双核CMOS AF开发者访谈），毫无疑问就是颠覆了传统，是一场自动对焦系统的革命。其中，基本假定包括了“拍摄照片的正确方式是通过光学取景器来查看并拍摄”，“实时显示是次于光学取景器的补充功能”，“数码单发相机拍摄短片很难，只适合专业人士使用”，而“全像素双核CMOS AF”这项全新的技术，将打消这些假定，更是直接阐述，“实时显示拍摄将作为等同于光学取景器拍摄的方式供人选择”。

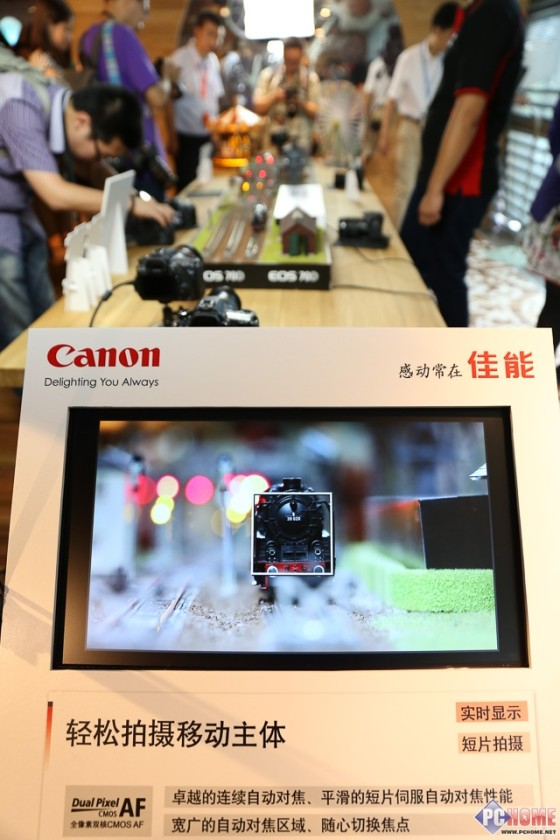

佳能EOS 70D实时取景下 短片拍摄伺服自动对焦演示 佳能官方技术研发人员也为大家介绍，佳能EOS 70D所代表的未来相机有以下几种取景方式，1、光学取景 2、实时显示拍摄 3、Wi-Fi功能实现移动设备取景。 全像素双核CMOS AF的优点 | 实时取景拍摄的优势 | 取景器拍摄的优势 | 提升的自动对焦速度 提升了连续自动对焦及短片伺服自动对焦的追踪性能 短片拍摄时更为平滑的自动对焦操作 | 与取景器拍摄相比更宽的自动对焦区域 使用触摸快门可直观的选择对焦点 可视化的曝光模拟和创意滤镜效果 光线不足的环境下被摄体也有很好的可视性 可以实现短片拍摄 通过旋转液晶监视器可获得丰富的拍摄角度 | 快速自动对焦 连拍时能够自动对焦追踪对捕捉被摄体更高效的十字型自动对焦点 不受其图案限制 通过光学取景器观察拍摄，具有极佳的画面响应 通过取景器观察可实现姿势稳定的拍摄 | 第4页 大幅度升级 佳能EOS 70D更多点评
佳能EOS 70D具备7张/秒高速连拍 7张/秒高速连拍 佳能EOS 70D不仅仅提升了自动对焦性能，具备8通道高速读取的CMOS图像感应器与高性能DIGIC 5+数字影像处理器，在高速连拍上也提高到7fps，与EOS 60D的5.3fps相比提升明显。 全19点十字型感应器
佳能EOS 70D全19点十字型感应器 |
佳能EOS 70D技术介绍 我们都知道，传统的单反相机都采用光学取景器拍摄，随后越来越多的相机开始搭载“实时显示”的功能，诸如佳能LiveView模式，抬起反光板，让感应器光路完全打开，但是传统的感应器此时采用的是反差检测自动对焦，正如前面提到的在对焦速度上有很大的欠缺，而Hybrid CMOS AF的研发推出一定程度上进行了改进，而此次“全像素双核CMOS AF”的推出，“将改变有关数码单反相机的基本假定”（摘引自全像素双核CMOS AF开发者访谈），毫无疑问就是颠覆了传统，是一场自动对焦系统的革命。其中，基本假定包括了“拍摄照片的正确方式是通过光学取景器来查看并拍摄”，“实时显示是次于光学取景器的补充功能”，“数码单发相机拍摄短片很难，只适合专业人士使用”，而“全像素双核CMOS AF”这项全新的技术，将打消这些假定，更是直接阐述，“实时显示拍摄将作为等同于光学取景器拍摄的方式供人选择”。
佳能EOS 70D实时取景下 短片拍摄伺服自动对焦演示 佳能官方技术研发人员也为大家介绍，佳能EOS 70D所代表的未来相机有以下几种取景方式，1、光学取景 2、实时显示拍摄 3、Wi-Fi功能实现移动设备取景。 全像素双核CMOS AF的优点 | 实时取景拍摄的优势 | 取景器拍摄的优势 | 提升的自动对焦速度 提升了连续自动对焦及短片伺服自动对焦的追踪性能 短片拍摄时更为平滑的自动对焦操作 | 与取景器拍摄相比更宽的自动对焦区域 使用触摸快门可直观的选择对焦点 可视化的曝光模拟和创意滤镜效果 光线不足的环境下被摄体也有很好的可视性 可以实现短片拍摄 通过旋转液晶监视器可获得丰富的拍摄角度 | 快速自动对焦 连拍时能够自动对焦追踪对捕捉被摄体更高效的十字型自动对焦点 不受其图案限制 通过光学取景器观察拍摄，具有极佳的画面响应 通过取景器观察可实现姿势稳定的拍摄 | 第4页 大幅度升级 佳能EOS 70D更多点评
佳能EOS 70D具备7张/秒高速连拍 7张/秒高速连拍 佳能EOS 70D不仅仅提升了自动对焦性能，具备8通道高速读取的CMOS图像感应器与高性能DIGIC 5+数字影像处理器，在高速连拍上也提高到7fps，与EOS 60D的5.3fps相比提升明显。 全19点十字型感应器

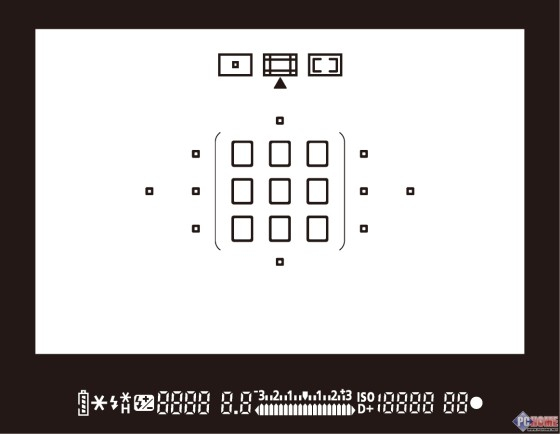

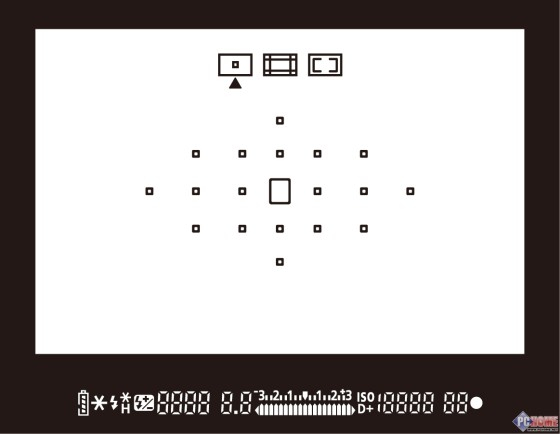

佳能EOS 70D全19点十字型感应器 专用自动对焦区域选择模式切换按钮 通过取景器拍摄时，EOS 70D可以使用19个自动对焦点，全部是由对应F5.6光束型感应器组成的十字形感应器。中央对焦点更是支持F2.8对应的光束十字型感应器。 虽然同尼康D5200的39点AF、D7100的51点AF相比，EOS 70D的对焦点还是稍显逊色，不过我们可以注意到的是，对焦点的数量已经达到了EOS 7D的水平，配合全新的自动对焦系统，相信即使拍摄体育类题材时也能表现出色。
佳能EOS 70D弱光下拍摄表现 追求高感光度表现 即便受到了对于影像感应器像素几年来没有多大提升的质疑，不过佳能近几年的策略非常坚定，那就是非常重视对影像感应器的优化，实现高感高画质的出色表现。包括此前推出的佳能EOS 5D Mark III、EOS 6D上可以充分得到验证，小幅提升了感应器像素的同时，更重视对高感光表现的重视。而EOS 70D的高感光上限提高到25600。

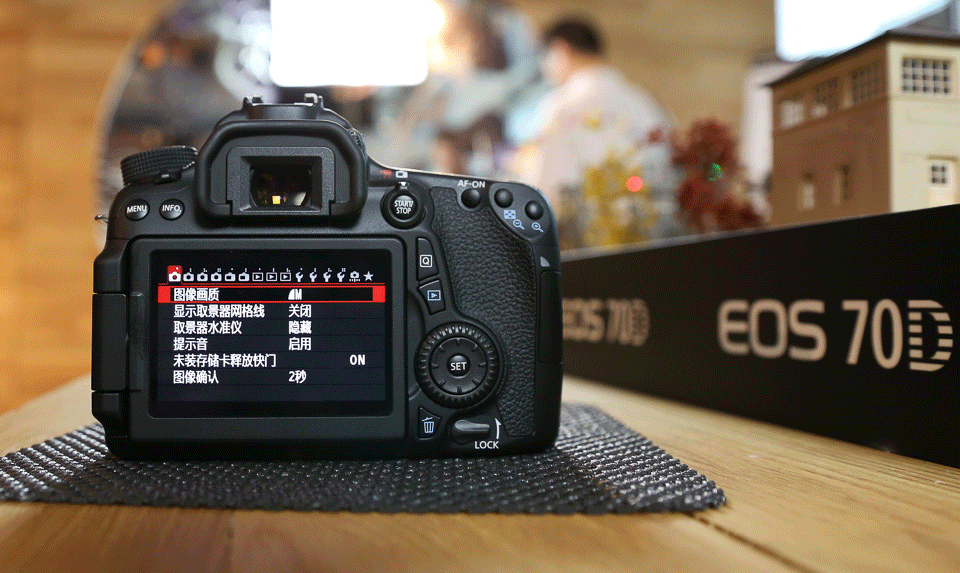

佳能EOS 70D菜单介绍 触摸翻转屏与Wi-Fi功能

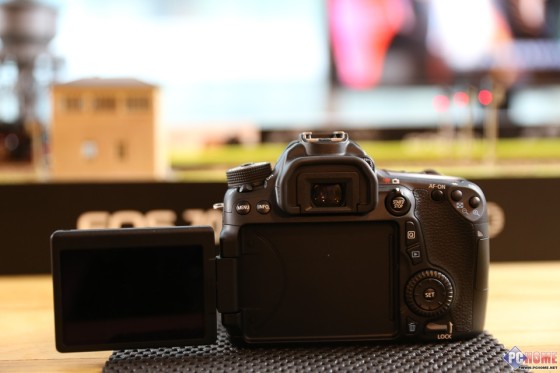

佳能EOS 70D内置Wi-Fi 沿袭了佳能EOS 60D的翻转屏设计，加入了触摸控制，可以实现触摸释放快门及对焦点选择，菜单操作，回看照片等操作。由于进一步改善了实时取景的自动AF功能，相信实时取景方式将更受到用户的喜欢，尤其是想要拍摄短片的用户来说无疑是极大的利好消息。固定翻转屏无法实现多向的取景拍摄，特别是在一些特殊的场合，譬如阳光直射下，仰拍俯拍时很难观察取景器和屏幕，旋转屏的优势立刻尽显；其次，触摸屏功能搭配“全像素双核CMOS AF” （实时取景模式下，实现80%(垂直)×80%(水平)的范围内使用相位差检测自动对焦），对焦将更迅速和平滑过渡。官方更是强调，EOS 70D将进一步吸引到高阶用户与入门用户的关注。摄影爱好者既可以使用光学取景器，习惯使用卡片机屏幕取景的用户，也可以使用实时取景实现高速自动对焦，降低了单反使用的门槛，进一步提升用户体验。 改进算法支持103款EF镜头
佳能EOS 70D现场体验 “全像素双核CMOS AF”目前支持多达103款EF镜头（包括EF-S镜头），由于采用的是一项全新的技术，因此佳能需要对各款镜头进行单独测试，“数码单反相机可更换镜头结构很重要，并带来很大优势，因为即使一款镜头已经停产，但这并不意味着将不再对其进行支持。”（佳能开发者访谈），其中还提到，针对为了测试103款镜头花费了半年的时间，因为一旦一款镜头出现问题，需要调整算法，而之前测试的镜头都需要重新来过，因此整个镜头测试工程需要耗费大量的时间。这也体现了佳能技术研发人员对细节的重视程度。http://article.pchome.net/content-1640094.html
| | | |
