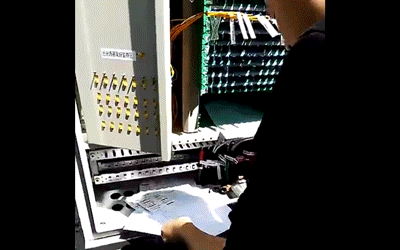

通信人日常工作之光交接箱跳纤...
据说，这是一群处女座加强迫症的工程师...
见不得那些不规范的布线...
跳纤技术规范
1 跳纤内容步骤：
第一步：识别光交和机房，找到分光器。
第二步：识别分光器编号。
第三步：找到工单上配置的分光器端口。
第四步：找到通达用户的光缆纤芯纤序的端口。
第五步：从分光器端口跳接到用户光缆端口。
2 跳纤基本知识及规范：

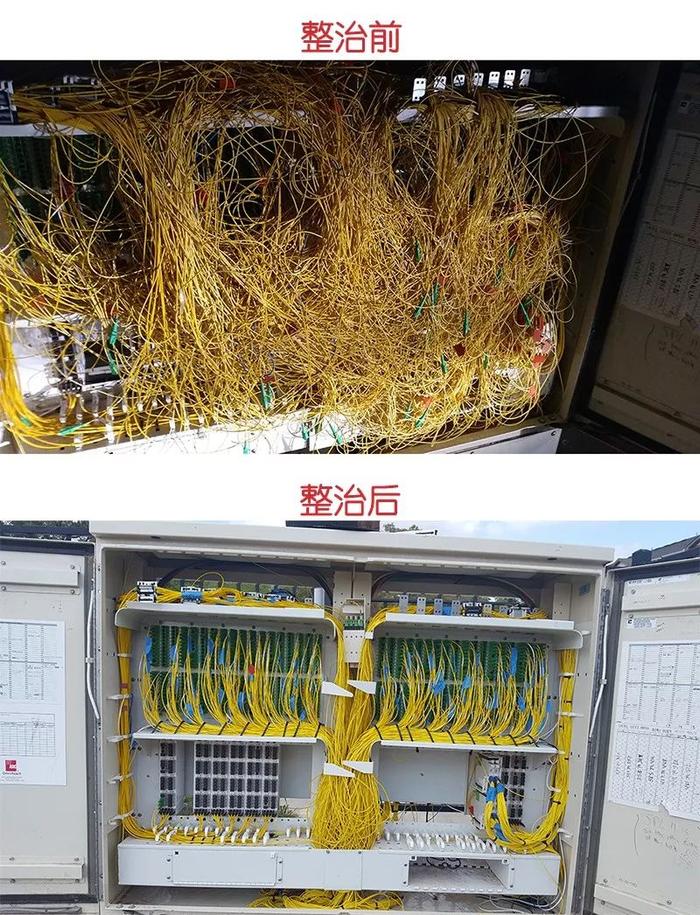

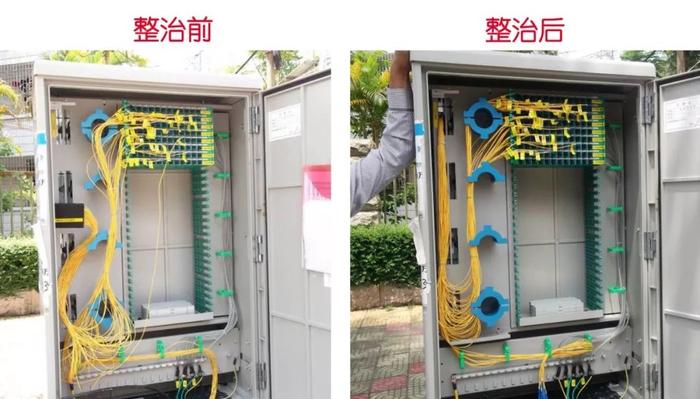

1）跳纤操作必须满足ODF架内、光交、综合箱内整齐、布线美观、便于操作、少占空间的原则。
2）跳纤长度必须掌握在500mm 余长范围内。
3）长度不足的跳纤不得使用，不允许使用法兰盘连接两段跳纤。
4）各跳纤应确保各处曲率半径大于400mm。
5）走纤一般性的要求：

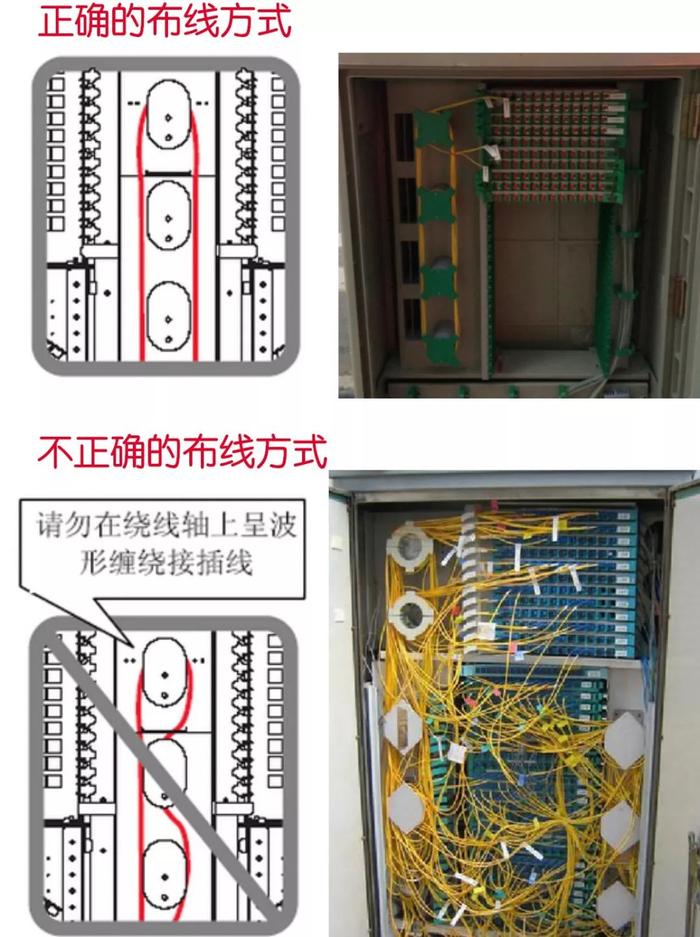

①对于上走线的光纤，应在ODF架外侧下线，选择余纤量最适合的盘纤柱，并在ODF架内侧向上走纤，水平走于ODM下沿，垂直上至对应的端子。

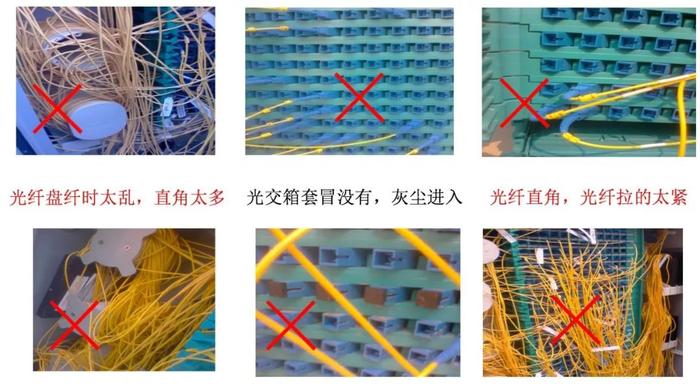

②一根跳纤只允许在ODF架内一次上走（沿ODF架外侧）、一次上走（沿ODF架内侧），走一个盘纤柱，严禁在多个盘纤柱间缠绕、交叉、悬挂，即每个盘纤柱上沿不得有纤缠绕。
③现场具体情况，应在适应初对跳纤进行整理后绑扎规定。
④所有跳纤必须在ODF架内布放，严禁架外布放、飞线等现象的发生。
⑤对应急使用的超长跳纤应当按照规则挂在里纤盘上，不得对以后跳纤造成影响。
3 跳纤类型及长度控制
1）根据分光器及分纤盒上的法兰头选用相对应的跳纤（SC-SC、FC-FC、SC-FC）
2）分光器至用户光缆的跳纤，长度余长控制在50CM以内，一般选用1米、2米、2米5、3米的尾纤。
3）用户终端盒内ONU与光纤端子跳纤一般选用50CM的短尾纤。
4 跳纤标签管理及规范
1）所有的跳纤标签必须用机打标签，不允许手写。
2）机房、光交、楼道内，分光器至用户皮线光缆的跳纤两端都需要黏贴标签。
3）完成后的效果是：统一规范长度，按端子位置间隙，标签不交错叠层。
4）正面为光路名称，反面为光路编码及条形码，朝向统一。
5）变迁文字随尾纤下垂，自然朝上。
5 进行必要光路测试
每段光路跳纤完成后需要进行测试，测试步骤如下：
1）用光功仪表测试分光器出口1490波长，光功率应小于-22dB。
2）用户端用光功仪表1490波长进行测试，收光功率应小于-23dB，ONU最大灵敏度一般为-24dB。
3）用ONU设备为用户进行上网调试。
4）如出现收不到光，可以通过可视光源（红光）进行判断是否错纤。
5）若没有错纤但仍收无光，活损耗大的时候，ONU无法正常工作，可告知光缆维护部门处理。
6 资源管理
严禁擅自改变施工单的配纤的纤序，装移维护过程需变更光路资源，在工单上记录光路的相关信息，及时反馈给资源部门进行更新。
跳纤注意事项
1 尾纤的种类及用途
根据现有的ODF架及设备端口标准，跳纤可分为如下几种类型：

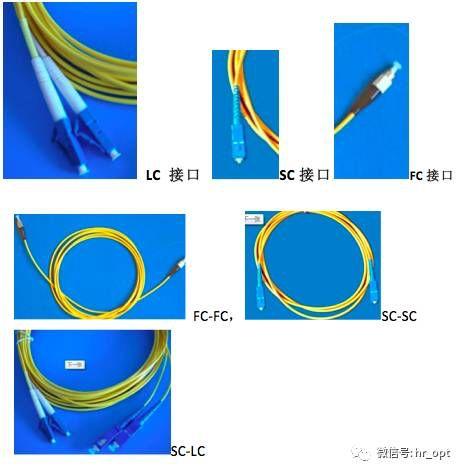

（1）按接口类型：尾纤接口可分为FC、SC、LC三种接口，组合在一起两头分别为：FC-FC、SC-SC、LC-LC、FC-SC、FC-LC、SC-LC，共计六种跳纤类型。
（2）按接口长度：尾纤有1.5米、2米、3米、5米、10米、15米、20米不等。我们目前经常用到的一般为3 米、5米、10米、15米及20米。
（3）用途：FC接口用于ODF架连接远端纤芯；SC接口用于ODF架（较少）和设备上，如EPON中的OLT和ONU设备接口、光电转换器接口等；LC接口仅用于设备的接口上。三种纤芯接口中的二种组合在一起，实现了ODF到ODF架之间、ODF架到设备之间及设备与设备之间的物理连接。
2 跳纤前现场外的准备工作及注意事项：
由于跳纤之前，一般是根据业务的需要，才会有跳纤的需求。但不同的需求，跳接的设备是不同，需要做的准备工作也就不同。因此，在跳纤之前一定要有清晰的工作思路，明确的工作目标，不然，就会出现跳纤没带对或没带齐等情况出现，从而使工作任务无法按时完成，工作目标无法按时实现，影响公司业务的开展。因此，跳纤前的准备工作对工作目标的实现至关重要。现场外的准备工作一般在机房外，需作如下准备，最后是需要注意的事项。
1）跳纤前现场外准备工作：
①工作思路准备：跳接的目的是什么？需要跳接的是什么设备？设备是什么接口？需要用到什么类型的跳纤?是否需要准备光模块？是否需要其它的工具？这些都是需要事先考虑好的。
② 工具准备：光功率计（包括测试用的跳纤）、红光笔、管套、标签纸、油性笔、记事本、钳子、电胶布。
③ 材料准备：跳纤、光模块，相应材料的数量、类型或长度按需求而定。
④盘面信息准备：如是不同机房之间的互联，需先了解机房盘面的相关信息，并记于记事本上。
2）跳纤前现场外注意事项：
①如需带模块，应注意模块的类型、距离、波长等参数；
②纤芯应注意接口类型、长度，并注意是否需要跨机柜、机柜之间相隔有多远、是否需要走配线架等。
③注意带备用模块及跳纤，至少需准备备用模块一个及相应的跳纤一对。
3 跳纤前现场中的准备工作
①将尾纤带子解开，二条尾纤分别展开，完全展开后，相同的接口并在一起，理顺后用电胶布将二条跳纤捆在一起；
②如是跳接不同机房的纤芯，可先电话联系远端机房的同事，测试尾纤能否正常使用、ODF架盘面是否有误，并测试线缆光耗损是否正常；如是现场所在机房的设备互联，接上相关设备，测试尾纤能否正常使用；
③用记事本抄下即将用到的模块的序列号、纤芯的长度、类型，以方便资产的管理。
4 跳纤中现场的注意事项
①跳接时分为三种情况：同一机柜跳接、相邻机柜跳接和跨机柜跳接。不同之处在于跨机柜的尾纤在跨越机柜时要使用套管保护起来，有配线架的要走配线架。
②尾纤接入时先将纤芯的一端接入设备，另一端从面向机柜的左侧走线，多余的尾纤绕缠成圆圈状（不可对叠成直线状），并用电胶布缠好；再将另一端接入设备或ODF架，ODF架处从ODF架的左边侧面孔内进线，不能出现飞线的现象。
③跳好纤芯后应贴上标签纸，按命名要求打上标签。
④打好标签后，要做好ODF架纤芯使用情况的登记工作，如跳接了主干纤芯，应将主干纤芯的使用情况（标签纸上所写的本端、对端信息），并用记事本记录下来。
⑤将模块及尾纤的保护帽收集起来，放于机柜最下方小盒子内，方便以后使用。
5 跳纤后的收尾工作：
离开机房前：
①联系相关同事，测试纤芯是否已通，跳接目标是否已完成；
②确认跳纤工作顺利完成后，进行现场工具整理，并清理尾纤包装袋等垃圾，保持机房环境整洁；
③关好机房电灯之间，再次检查是否有东西落在机房，离开时注意锁好机房门。
