原标题:贴片电感的作用和原理

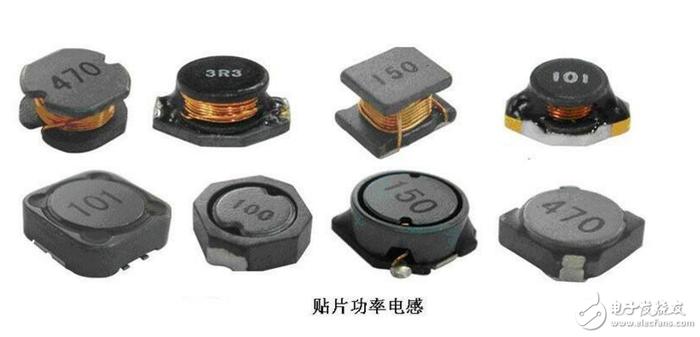

    一般电子线路中的电感是空心线圈,或带有磁芯的线圈,只能通过较小的电流,承受较低的电压;而功率电感也有空心线圈的,也有带磁芯的,主要特点是用粗导线绕制,可承受数十安,数百,数千,甚至于数万安。功率贴片电感是分带磁罩和不带磁罩两种,主要由磁芯和铜线组成。在电路中主要起滤波和振荡作用。

    贴片电感原理介绍:

    电感是闭合回路的一种属性,即当通过闭合回路的电流改变时,会出现电动势来抵抗电流的改变。这种电感称为自感,是闭合回路自己本身的属性。假设一个闭合回路的电流改变,由于感应作用而产生电动势于另外一个闭合回路,这种电感称为互感。两个电感线圈相互靠近时,一个电感线圈的磁场变化将影响另一个电感线圈,这种影响就是互感。互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度,利用此原理制成的元件叫做互感器。

    贴片电感作用:

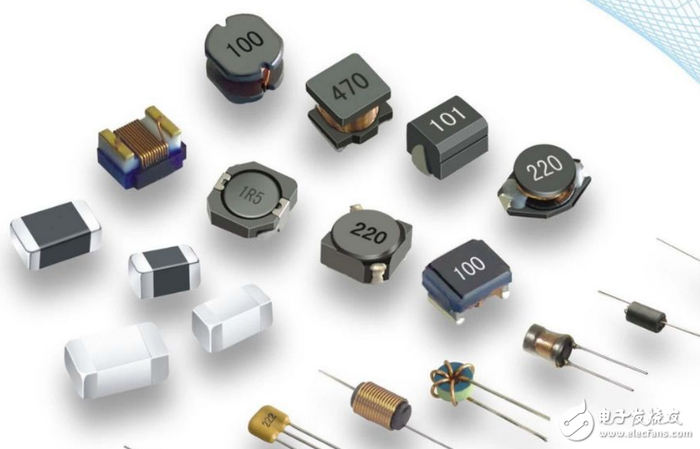

    作用贴片电感是用绝缘导线绕制而成的电磁感应元件。属于常用的电感元件。贴片电感的作用:通直流阻交流这是简单的说法,对交流信号进行隔离,滤波或与电容器,电阻器等组成谐振电路。调谐与选频电感的作用:电感线圈与电容器并联可组成LC调谐电路。贴片电感在电路中的任何电流,会产生磁场,磁场的磁通量又作用于电路上。

    当贴片电感通过的电流变化时,贴片电感中产生的直流电压势将阻止电流的变化。当通过电感线圈的电流增大时,电感线圈产生的自感电动势与电当通过电感线圈的电流减小时,自感电动势与电流方向相同,阻止电流的减小,同时释放出存储的能量,以补偿电流的减小。流方向相反,阻止电流的增加,同时将一部分电能转化成磁场能存储于电感之中;因此经电感滤波后,不但负载电流及电压的脉动减小,波形变得平滑,而且整流二极管的导通角增大。

    屏蔽贴片电感与一般的贴片电感作用不一样,一般的贴片电感在电路中是不带屏蔽的,使用起来了在电路中电感起不到想要的效果,屏蔽贴片电感能够屏蔽掉一些电路中电流的不稳定性,很好的起到阻隔的作用,屏蔽电感完整的金属屏蔽体将带正电导体包围起来,在屏蔽体的内侧将感应出与带电导体等量的负电荷,外侧出现与带电导体等量的正电荷,如果将金属屏蔽体接地,则外侧的正电荷将流入大地,外侧将不会有电场存在,即带正电导体的电场被屏蔽在金属屏蔽体内。

    屏蔽电感在电路中还起到了耦合的作用,屏蔽贴片电感为降低交变电场对敏感电路的耦合干扰电压,电感可以在干扰源和敏感电路之间设置导电性好的金属屏蔽体,并将金属屏蔽体接地。交变电场对敏感电路的耦合干扰电压大小取决于交变电场电压、耦合电容和金属屏蔽体接地电阻之积。只要设法使金属屏蔽体良好接地,就能使交变电场对敏感电路的耦合干扰电压变得很小。电场屏蔽以反射为主,因此屏蔽体的厚度不必过大,而以结构强度为主要考虑因素。
