stc89c52rc有哪些功能？引脚图与功能详细描述

    STC89C52RC是STC公司生产的一种低功耗、高性能CMOS8位微控制器，STC89C52是一种带8K字节闪烁可编程可檫除只读存储器(FPEROM-FlashProgramableandErasableReadOnlyMemory)的低电压，高性能COMOS8的微处理器，俗称单片机。该器件采用ATMEL搞密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。

    同时，在单芯片上，拥有灵巧的8位CPU和在系统可编程Flash，使得STC89C52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

    标准功能

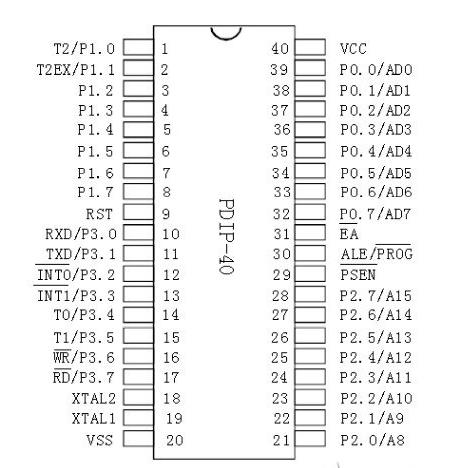

    引脚图

    具有以下标准功能：8k字节Flash，512字节RAM，32位I/O口线，看门狗定时器，内置4KBEEPROM，MAX810复位电路，3个16位定时器/计数器，4个外部中断，一个7向量4级中断结构(兼容传统51的5向量2级中断结构)，全双工串行口。另外STC89C52可降至0Hz静态逻辑操作，支持2种软件可选择节电模式。空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。最  高运作频率35MHz，6T/12T可选。

    主要特性

    8K字节程序存储空间;

    512字节数据存储空间;

    内带4K字节EEPROM存储空间;

    可直接使用串口下载;

    器件参数

    1.增强型8051单片机，6时钟/机器周期和12时钟/机器周期可以任意选择，指令代码完全兼容传统8051.[1]

    2.工作电压：5.5V～3.3V(5V单片机)/3.8V～2.0V(3V单片机)

    3.工作频率范围：0～40MHz，相当于普通8051的0～80MHz，实际工作频率可达48MHz

    4.用户应用程序空间为8K字节

    5.片上集成512字节RAM

    6.通用I/O口(32个)，复位后为：P1/P2/P3是准双向口/弱上拉，P0口是漏极开路输出，作为总线扩展用时，不用加上拉电阻，作为I/O口用时，需加上拉电阻。

    7.ISP(在系统可编程)/IAP(在应用可编程)，无需专用编程器，无需专用仿真器，可通过串口(RxD/P3.0,TxD/P3.1)直接下载用户程序，数秒即可完成一片

    8.具有EEPROM功能

    9.共3个16位定时器/计数器。即定时器T0、T1、T2

    10.外部中断4路，下降沿中断或低电平触发电路，PowerDown模式可由外部中断低电平触发中断方式唤醒

    11.通用异步串行口(UART)，还可用定时器软件实现多个UART

    12.工作温度范围：-40～+85℃(工业级)/0～75℃(商业级)

    13.PDIP封装

    STC89C52RC比普通89C52多了后缀“RC”，虽然它们都是单片机芯片，但是带有“RC”字样的单片机自带RC时钟振荡电路(有的频率可调有的频率不可调)，可以在不接外部晶振就能使用，没有带“RC”这个字样的芯片一般必须安装外部晶振电路。

    STC89C52RC是宏晶公司的增强型MCS-51单片机，与Atmel公司的AT89C52相比，有以下优点：

    支持STC的2线制下载方式，下载程序更方便;

    支持6T模式(在6T模式下，6个时钟周期就是一个机器周期);

    片内集成了4kB容量的E²PROM;

    带有P4口，具有更多的I/O;

    程序存储器拥有更多的擦写寿命(STC标称可以擦写10万次，Atmel标称可以擦写1000次。不过对于批量生产的成品来说，这个擦写寿命没什么意义)。

    相比于Atmel，STC单片机的缺点：在某些情况下，抗干扰能力不如Atmel的MCS-51单片机。
