HT8905 单节锂电池3.7V升压9V、8A大电流异步DC-DC升压IC
原标题:HT8905 单节锂电池3.7V升压9V、8A大电流异步DC-DC升压IC
DC-DC升压是很多电子产品常用的电路。随着集成电路技术的发展,大电流,大压差,DC-DC升压IC也很成熟。HT8905是一款高效的非同步DC-DC升压转换器。内部集成8A电流MOS管,输出电压可调最高9V,输入电压最低2.5V,效率87%以上。SOP8封装外围简单,MOS限流值可调,调试方便,应用广泛。
本文引用地址:http://www.eepw.com.cn/article/202003/410466.htm
深圳市永阜康科技有限公司结合客户实际方案,成功应用到单节锂电池3.7V供电的手持风扇、便携式电动工具、电子烟、蓝牙音响等案列。
HT8905应用特性

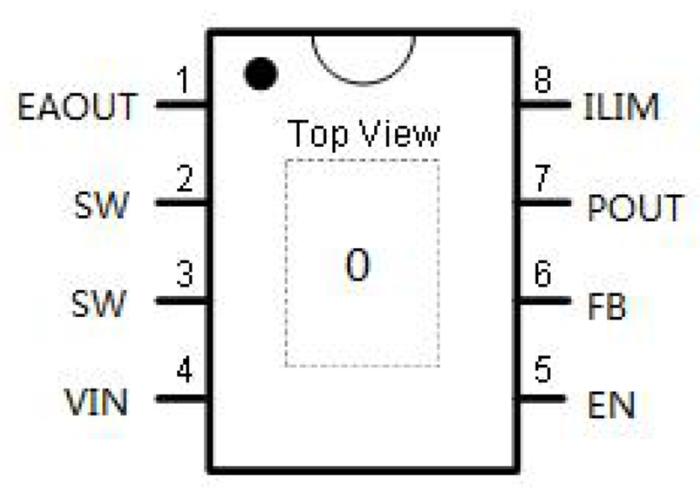

1. HT8905脚位图

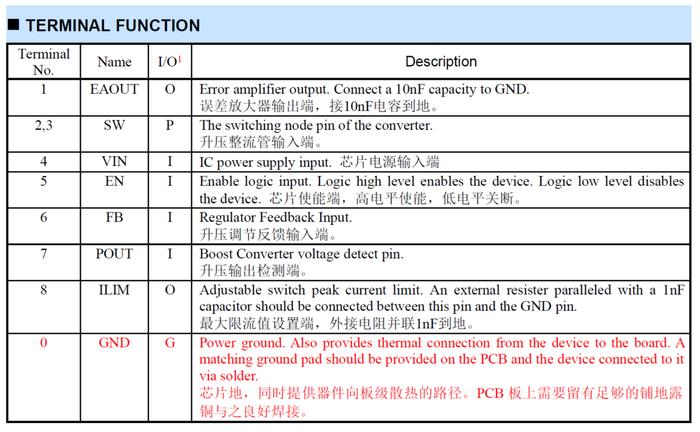

2. HT8905管脚说明

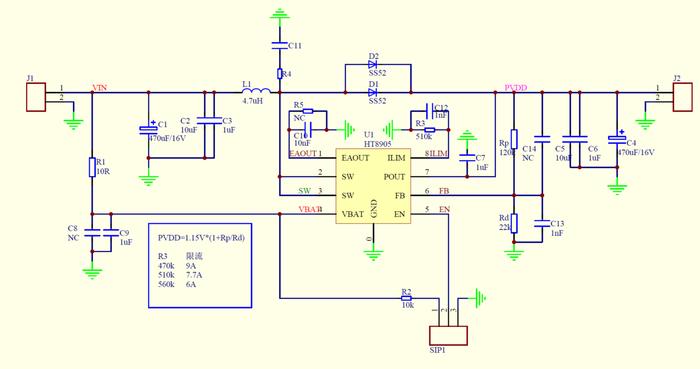

3.HT8905 DEMO原理图
4. 不同升压输出对应的输出电流(Vin=3.7V,RILIM=510k)
Vout(升压输出) | Rup(FB上拉电阻) | Rdn(FB下拉电阻) | Iout(输出电流) |
5V | 91k | 30k | 5A |
6V | 120k | 30k | 4A |
8V | 120k | 22k | 3A |
9V | 150k | 24k | 2.5A |
5. 外部限流设置电阻对应的限流值
RILIM(外围设置电阻) | 内部MOS管线流值 |
510k | 8A |
560k | 6.8A |
620k | 5.8A |
680k | 4.5V |

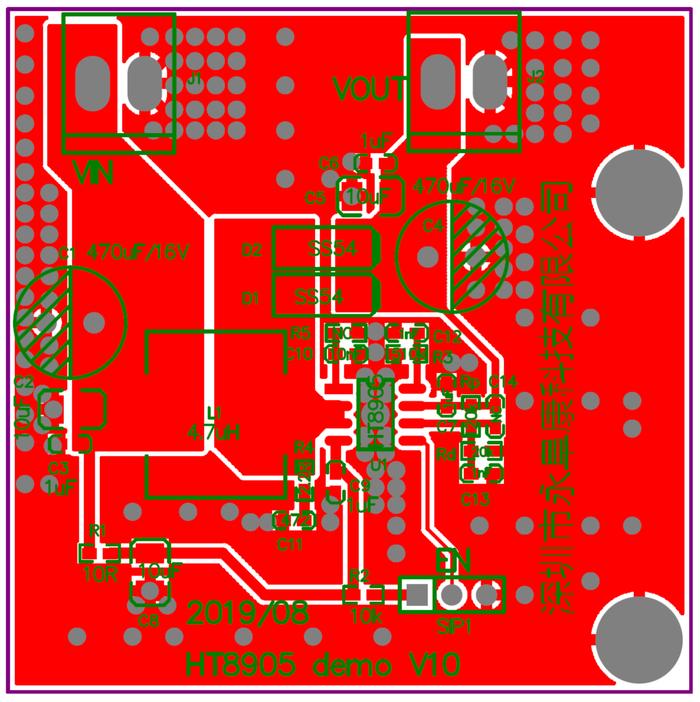

6. HT8905 DEMO板PCB顶层设计图

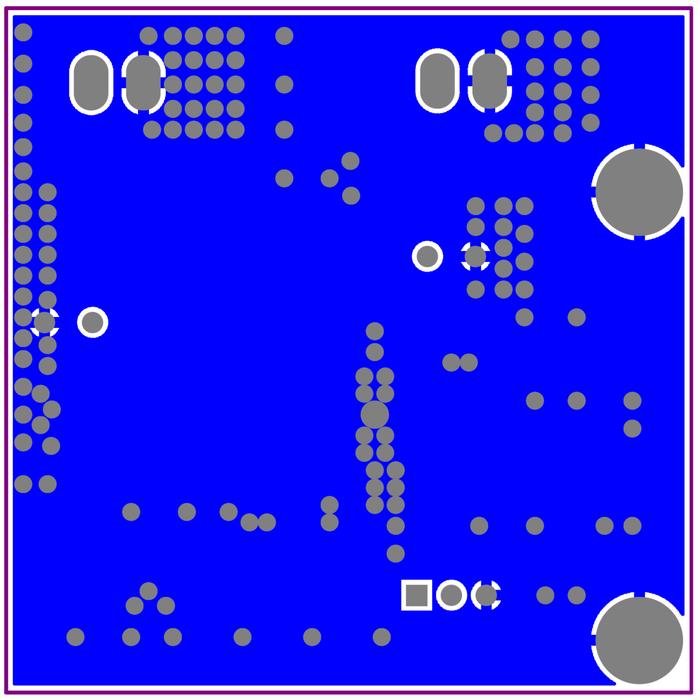

7. HT8905 DEMO板PCB底层设计图

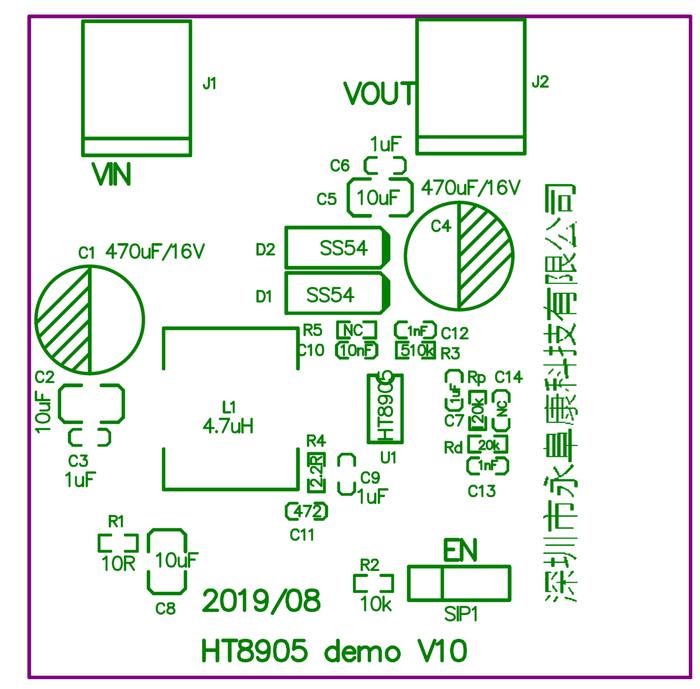

8. HT8905 DEMO板贴片图
9. HT8905 DEMO板物料清单
Comment | Patern | Quantity | Components |
NC | 0603 | 1 | R4 |
NC | 0603C | 1 | C11 |
NC | POWER | 2 | J1 J2 |
10R | 0603 | 1 | R1 |
10K | 0603 | 1 | R2 |
10uF | 1206C | 2 | C2 C5 |
15k | 0603 | 1 | R5 |
3.3nF | 0603C | 4 | C3 C6 C7 C9 |
39k | 0603 | 1 | Rd |
4.7uH | L12*12 | 1 | L1 |
470uF/16V | CAP-100UF-50V | 2 | C1 C4 |
510k | 0603C | 1 | R3 |
HT8905 | S08-PAD | 1 | U1 |
NC | 0603C | 3 | C12 C13 C14 |
NC | 1206C | 1 | C8 |
SIP1 | SIP3 | 1 | J3 |
SS52 | 1SS14-SMD | 2 | D1 D2 |

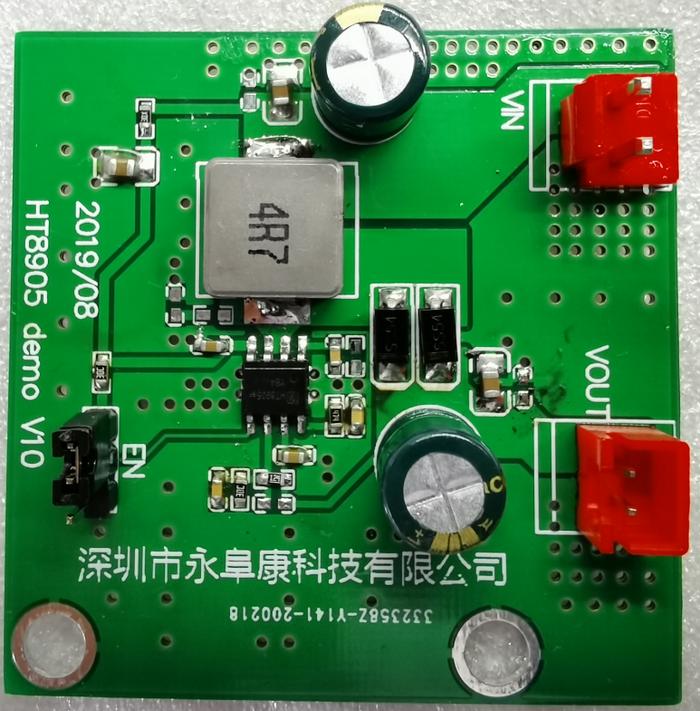

10. HT8905 DEMO板实物图
11.DC-DC升压芯片选型表
型号 | 输入电流 | 输入电压 | 输出电流 | 类型 | 封装 | 输出电压 | 是否内置MOS |
CS5025 | 8A | 3-11V | 4A_7.4V - 12V | 非同步 | ESOP 10 | ≤12V | · |
CS5026 | 8A | 3-12V | 4A_7.4V - 12V | 非同步 | ESOP 16 | ≤13V | · |
CS5028 | 15A | 3-15V | 6A_7.4V - 12V | 非同步 | ESOP 16 | ≤16V | · |
CS5038 | 14A | 3-16V | 6A_7.4V - 12V | 非同步 | ESOP 16 | ≤21V | · |
HT8905 | 8A | 2.5-8.5V | 2.5A_3.7V - 9V | 非同步 | ESOP 8 | ≤9V | · |
HT7166 | 10A | 2.7-13V | 3.7A_3.7V - 9V | 同步 | ESOP 8 | ≤13V | · |
2.6A_3.7V - 12V | |||||||
5.5A_7.4 - 12V | |||||||
HT7167 | 10A | 2.7-13V | 5.5A_7.4V - 12V | 同步 | DFN20L | ≤13V | · |
HT71678 | 10A | 2.7-13V | 5.5A_7.4V - 12V | 同步 | DFN20L | ≤13V | ·/音频检测/动态升压 |
HT7178 | 14A | 2.7~15V | 2A/3.7V - 10V | 同步 | DFN20L | ≤20V | · |
3.5A/7.4V - 12V | |||||||
4A/12V - 18V |
