摘要：中国联通广东分公司针对大面积断站故障场景，对5G基站和回传网的网络特性和关联特征进行分析后，提出基于AI的故障定因解决方案。该方案基于AI算法，通过对回传网设备日志的学习和抓取，结合设备告警、性能等数据进行关联分析，实现基站及回传网的故障定因，同时提出最佳抢修建议。
1
概述
2019年6月6日中国联通获颁5G运营牌照，5G网络的建设和商用进一步提速。广东联通作为5G的先发城市，到2019年底预计全省开通10 000个以上5G站点。
1.1 5G网络运维面临挑战
5G网络建设的推进，促使网络规模不断扩大、网络复杂度不断提升，2G/3G/4G/5G四代同堂，故障修复越来越难。于此同时，传统的维护手段和工具，如性能监控、告警类应用通常处理的数据量较小、数据相关性分析不足、故障前瞻性预测不够。对5G网络和业务的运行状况进行持续有效的监控，迅速实现故障恢复是5G业务保障的重要工作。
1.2 AI技术的发展和应用推广迅猛发展
AI技术诞生于20世纪中叶，几经沉浮，近年来借助于现代计算和数据存储技术的迅猛发展而再次复兴，凡是给定场景涉及到了数据的统计、推断、拟合、优化及聚类，AI均能找到其典型应用。目前，AI应用已经渗透到语音识别、图片识别、视频识别等技术领域，覆盖行业包括车联网、物联网、互联网等。
AI技术为5G网络运维面临的挑战提供了一种超越传统理念与性能的可能，已成为业界重点关注的研究方向，3GPP、ITU等组织均提出了5G与AI相结合的研究项目。AI取代缓慢易错的人力决策部分，快速给出决策建议或提前规避故障，基于AI的运维创新将大大提升网络运维效率。
2
解决方案
广东联通2018年底启动“5G+AI项目组”，选取基站及回传网的主要故障场景进行了详尽的分析，提出了基于AI的基站及回传网故障定因解决方案，方案主要包括三大部分。
a）资源管理：通过移动回传网与基站的资源动态关联，实时感知业务状态。
b）事件推理：基于设备日志的学习及抓取，还原网络中的关联事件，提供最佳抢修建议。
c）根因定位：对关联事件中的关键信息进行学习，由专家进行标注，直达故障根源。
2.1 资源管理
广东联通目前无线基站数量已经超过12万，作为回传网的IPRAN设备数也已经超过3万，随着5G网络建设的进一步加快，网元数量会更多。按照传统的资源管理模式，广东联通要安排至少22个专职的工程师进行网络资源数据的管理。
作为整个方案的基础，提出通过基于基站与回传网的信令链监测，实现资源自动关联，同时做到4G/5G基站的自动识别，在故障处理时强化业务感知能力。基站和回传网资源数据的自动识别，为AI算法在事件推理和根因分析中的应用提供必备的基础。
目前IPRAN网络中对基站的地址管理，网络部署方案采用L2VPN+L3VPN（简称L2+L3）和L3VPN+L3VPN（简称L3+L3）2种，在不同的网络部署方案中，基站的网关会配置在不同角色的设备上，其中L2+L3组网的基站网关配置在汇聚设备ASG，L3+L3组网中基站网关配置在CSG上。
2+3基站发现流程如图1所示。

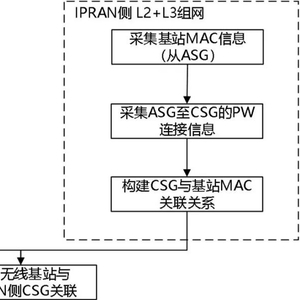

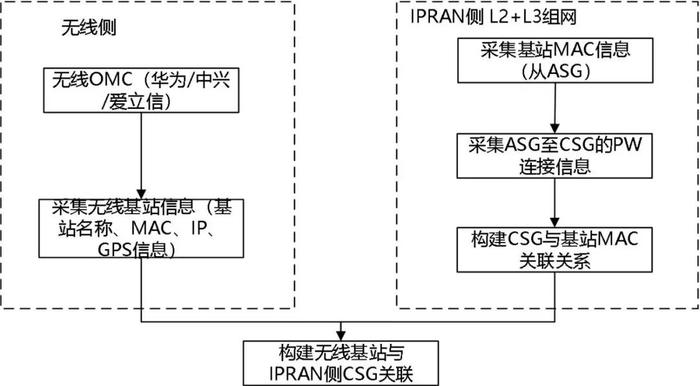

图1：2+3基站发现流程
a）无线侧：通过ftp服务器获取无线基站相关信息，包括基站名称、MAC、IP地址、GPS信息等。
b）IPRAN侧：采集所有基站的mac地址、IP地址；采集ASG至CSG PW的连接信息；构建CSG与基站MAC的关系。
c）无线侧与IPRAN跨专业关联：通过基站mac与IP把无线的基站信息与IRPAN的CSG进行关联。
L3+L3基站发现流程如图2所示。

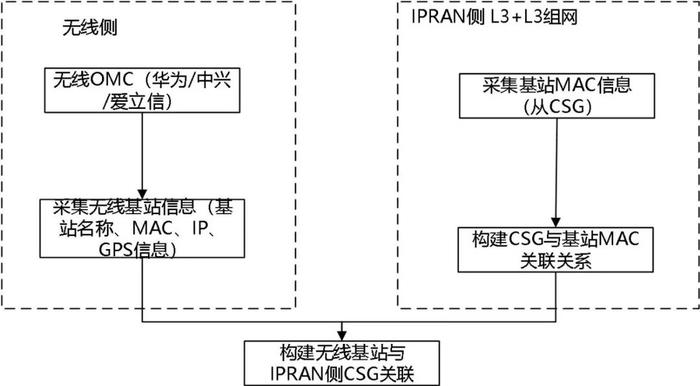

图2：L3+L3基站发现流程
a）无线侧：通过ftp服务器获取无线基站相关信息，包括基站名称、MAC、IP地址、GPS信息等。
b）IPRAN 侧：采集所有基站的mac地址、IP地址，构建CSG与基站MAC的关联关系。
c）无线侧与IPRAN跨专业关联：通过基站mac与IP把无线的基站信息与IRPAN的CSG进行关联。
以广东某地（市）为例，通过上述方式发现的基站占比到达98%，准确度100%。
研究发现，基站如支持新一代发现协议，如LLDP，系统可以通过60 s刷新的粒度进行监测，满足后续分析的需要。
2.2 事件推理
基于基站及回传网设备的资源信息，系统可以快速收集全量网络日志信息，并通过AI算法实现事件推理，最大程度地还原网络发生的事件，从而给出最佳的抢修建议。事件推理通过离线分析积累故障经验库，通过在线分析推理出故障原因。系统架构如图3所示。

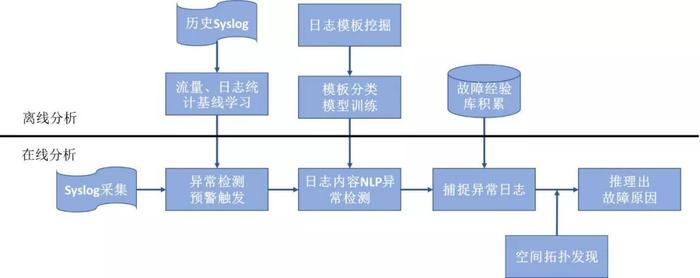

图3：事件推理技术架构图
日志量、模块数异常检测：以5 min的颗粒度对日志量以及模块数以3σ准则进行异常数量检测，假设当前时刻t6的日志量和模块数分别为N6，C6，分别计算出前6个周期（t0~t5）的日志量和模块数的均值u1、u2和方差σ1、σ2，若 （|N6 - u1|>3 σ1 ）and（ |C6 - u2|>3σ2 ）则判定此时刻的日志为疑似异常，触发日志异常检测模块。
日志截取：基于日志量、模块数，对疑似异常时间段取前后5 min日志进行截取分析。对日志以10 s时间粒度为界限，以滑动窗口方式进行截取，若10 s内出现新的日志窗口继续后延10 s，直至无日志出现。
如：将2018年 9:30:39 s的数据进行合并，10 s内的日志归并为同一事件所产生的日志，即:9:30:39 - 9:30:43 s的日志为同一个事件的日志。同理9:31:09 - 9:31:11 s的日志共4条为同一事件的日志。
基于日志内容NLP异常检测：基于历史日志，使用异常检测算法Autoencoder对截取的日志内容进行异常检测，判断日志内容是否为异常。该方法采用autoencoder作为编解码器，分别为编码 encoder与解码decoder，其中encoder和decoder分别有2层，其中encoder参数分别为16维,8维， decoder参数分别为8维,16维，输入one-hot编码的文本。
日志分类模型：若检测日志内容为异常，利用离线训练好的分类模型，对日志内容进行类别区分。
故障推理：故障推理是根据故障日志类别与故障经验库进行比较，识别出故障类型，并根据日志中关键信息，提取出故障主体信息，从而绘制出完整的故障事件。
2.3 根因分析
系统通过对日志信息的提取和分析，对关联事件中的关键信息进行学习，并由专家进行标注，直达故障根源。
以日志The physical status of the port changed to Down. (EntPhysicalName=“GigabitEthernet0/5/0”, hwPortDownReason =“LOS”) 为例：
a）提取日志模板：将检测出异常的日志，转换为数字词典的形式，同一类日志对应同一个数字，并提取其中变量，如案例日志提取为：[日志1，“GigabitEthernet0/5/0”， “LOS”]。
b）抽取重要日志：由专家进行标注训练二分类模型，实现抽取性文本摘要功能，抽取出能反映根因的日志，并按照日志手册返回时间可能原因以及处理意见。
c）工程师注解：光丢失，建议派单至传输专业。
3
现网验证
以广东某地（市）2019年3月25日发生双开故障为例，通过该方法快速感应到故障所在位置，并且快速得出故障根因。
3.1 拓扑及故障还原
通过移动回传网与基站的资源动态关联快速感应到故障所在位置（见图4）。

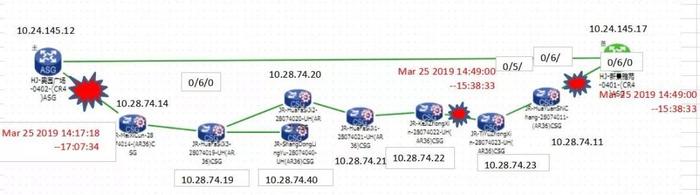

图4：故障所在环路拓扑图
3.2 异常检测及预警
3.2.1 流量异常告警
环路中的ASG设备接口GigabitEthernet4/0/4从2019-03-25T14:15就开始陆续出现流量异常告警。
3.2.2 日志异常告警
系统实时检测环路中的设备，以5 min的颗粒度对日志量以及模块数以3σ准则进行异常数量检测，发现设备10.28.74.14在2019-3-25的14:15和14:50都有日志预警，该设备日志数量环比上升2 266%，日志成分数量环比上升466.6%，超过3σ准则动态阈值，判定此时刻的日志为异常。此外算法还监控到设备10.28.74.11在2019-3-25的14:50、设备10.28.74.19在2019-3-25的15:40均有日志异常。
3.3 事件推理分析
上述算法识别出来的异常事件点的日志进一步模板格式化，为每一条日志打上分类标签，并分配一个离线训练好的模板ID，调用日志内容NLP异常检测算法Autoencoder，检测到设备10.28.74.14日志的还原误差是918.2828993、设备10.28.74.22日志的还原误差是908.7424327、设备10.28.74.11日志的还原误差是595.5569471，还原误差均超过误差阈值50（经验设定值）。
系统通过算法Autoencoder分析出<10.28.74.14>、<10.28.74.22>、<10.28.74.11>3台设备日志有异常。同时，捕捉到< 10.28.74.14>设备在 2019-03-25T14:17:18 有环口链路中断日志， 在2019-03-25T17:07:34 有环口链路中断恢复日志；捕捉到<10.28.74.22>设备在2019-03-25T14:49:00有环口链路中断日志，在2019-03-25T15:38:32有环路链路恢复日志；算法捕捉到<10.28.74.11>设备在2019-03-25T14:49:00有环口链路中断日志，在2019-03-25T15:38:32有环路链路恢复日志。
根据捕捉到的异常日志中的关键信息，结合故障主体信息，从而绘制出完整的故障事件。
与故障经验库进行比较，进一步推理识别出故障类型，分析该故障的根因为链路双开：2019-03-25T4:49，某地（市）AR**环路双开引起大面积断站。
4
结束语
基于研究的成果，先后在广东联通多个地（市）进行测试验证，试点应用情况如下。
2019年5月在广东某地市开始试用，完成2次抢修验证，抢修优先级统筹时间由30 min大幅缩减至3 min，提速90%。
对于故障的定因分析，2019年5月开始某地（市）试点，在线监测分析22个接入环，200台设备的日志，基于日志对历史故障离线验证5次，跟工程师验证效果吻合，准确率100%。
综上所述，基于AI的基站及回传网故障定因方案，可以借助AI算法和IT系统的能力，切实解决困扰运维部门的维护难题，为广东联通在5G网络运维提供了高效可行的技术手段，有望在广东联通未来的5G网络运维中大幅提升工作效率和降低运营成本。
