轻松超频1.3GHz 技嘉超频版GTX670评测

IT168.com
自发布到现在,NVIDIA的次级旗舰GTX670一直受到玩家们的热爱。不仅是因为其有非常好的功耗控制,更是在实际的游戏表现就不比GTX680逊色多少,而且价格还能省下了1/3之多。让我们不能忽略的是,GTX670同样有着异常强劲的超频性能。
产品参数 | 产品名称 | ||
技嘉 GV-N670OC-2GD [报价] [参数] [图片] | |||
基本参数 | |||
核心厂商 | NVIDIA | ||
核心工艺 | 28nm | ||
核心代号 | GK104 | ||
显卡核心 | GeForce GTX670 | ||
核心频率 | 980MHz | ||
核心Boost频率 | 1058Mhz | ||
显存频率 | 6008Mhz | ||
显存容量 | 2048MB | ||
显存位宽 | 256Bit | ||
显存类型 | GDDR5 | ||
接口类型 | PCI Express x16 3.0 | ||
显示接口 | HDMI+双DVI+DisplayPort | ||
散热方式 | WindForce 3X散热 |
GTX670与GTX680采用同样的28nm工艺、Kepler架构的GK104核心,由于GPU Boost自动超频技术的加入,GTX670/GTX680的手动超频变得麻烦了?其实不然,正因为GPU Boost技术的加入,手动超频也变得简单而且安全多了。
不过由于NVIDIA对显卡TDP功耗的限制,手动超频也在某种程度上被限制了。要想在TDP功耗限制前达到更高的频率,那么显卡的体质变得重要起来 了。技嘉 GV-N670OC-2GD可以说是笔者手上GPU体质比较好的一个显卡,轻松就超频到1.3GHz,下面我们就来了解一下此款显卡吧。

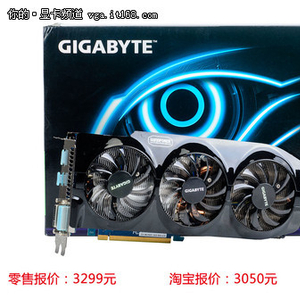

技嘉 GV-N670OC-2GD搭载了NVIDIA新一代的28nm工艺、Kepler架构的GK104图开核心,拥有1344个流处理器。频率预设为 Base/Bost/显存频率:980/1058/6008 MHz,相比公版GTX670的915/980/6008MHz高出不少。目前京东商城此款显卡特价3299元,而淘宝则3050元就可以交易了。
在GeForce 600系列上,NVIDIA终于做到了单卡实现多屏输出的技术,而技嘉 GV-N670OC-2GD的输出接口配备成公版GTX680相同:DP+HDMI+2*DVI,所以能够实现多屏输出技术。
技嘉GV-N670OC-2GD采用的PCB与N680OC一样,同是由公版GTX680 PCB小幅改良而来的,有着公版高品质及高稳定性的同时,还有着比公版更强的供电设计与更具人性化的辅助供电接口设计。
完整的GK104核心编号为“GK104-325”,即GTX670核心,拥有1344个流处理器;生产周期为1211,即2012年,3月第3周出品。而显存颗粒采用海力士的ROC-GDDR5,正面8颗组成2048MB/256Bit的显存规格。
技嘉GV-N670OC-2GD的供电设计加强到了5+2相。 其中5相核心供电配备了1个贴片电感、1上2下桥SO-8 FL封闭MOSFET、独立驱动IC以及Nichicon固态电容。核心主控制芯片为RT8802五相动态PWM芯片。
技嘉GV-N670OC-2GD
技嘉 GV-N670OC-2GD搭载了NVIDIA新一代的28nm工艺、Kepler架构的GK104图开核心,拥有1344个流处理器。频率预设为 Base/Bost/显存频率:980/1058/6008 MHz,相比公版GTX670的915/980/6008MHz高出不少。目前京东商城此款显卡特价3299元,而淘宝则3050元就可以交易了。
在GeForce 600系列上,NVIDIA终于做到了单卡实现多屏输出的技术,而技嘉 GV-N670OC-2GD的输出接口配备成公版GTX680相同:DP+HDMI+2*DVI,所以能够实现多屏输出技术。
技嘉GV-N670OC-2GD采用的PCB与N680OC一样,同是由公版GTX680 PCB小幅改良而来的,有着公版高品质及高稳定性的同时,还有着比公版更强的供电设计与更具人性化的辅助供电接口设计。
完整的GK104核心编号为“GK104-325”,即GTX670核心,拥有1344个流处理器;生产周期为1211,即2012年,3月第3周出品。而显存颗粒采用海力士的ROC-GDDR5,正面8颗组成2048MB/256Bit的显存规格。
技嘉GV-N670OC-2GD的供电设计加强到了5+2相。 其中5相核心供电配备了1个贴片电感、1上2下桥SO-8 FL封闭MOSFET、独立驱动IC以及Nichicon固态电容。核心主控制芯片为RT8802五相动态PWM芯片。
WINDFORCE散热
新一代的WINDFORCE 3X散热器采用技嘉最新研发的“酷冷三角” 散热技术。 具备三只超薄大口径静音PWM风扇,大面积显存散热片以及三根8毫米直径的镀镍热管。
新WINDFORCE 3X散热器上的风扇与之前的“外排式倾斜“或者”3D式倾斜“都有所区别,而是与传统风扇一样,正向横排下压。其散热器最大的特点莫过于酷冷三角散热技术。
相较于传统的线性传导散热方案,技嘉最新研发的“酷冷三角”散热技术创新的将散热鳍片与模组底座以独特的三角结构做组合. 如此抗扰流结构能有效的能强热量从核心的传递和散发。
“热管直触式” 散热技术:1.三根 8毫米直径 纯铜镀镍热管;2.热管与GPU通过HDT(热管直触式)技术直接接触;3.无焊接工艺,提高散热 (有效降低热阻)。
效能实测:
在Furmark烤机测试中,我们可以看到技嘉GV-N670OC-2GD的实测运行频率高达到了1162/6008MHz,但温度控制表现却相当喜 人。待机温度仅为30度;满载温度为70度;风扇转速也仅为46%,主观噪音评定为:安静。技嘉GV-N670OC-2GD有着一款散热效能同色,低噪音 的散热器。
技嘉 GV-N670OC-2GD超频测试
显卡默认频率为980/6008MHz,利用nvidiaInspector超频软件进行超频
显卡默认频率为980/6008MHz,实际运行频率为:1137MHz,成绩:P8814
超频到1110/6608MHz,显卡实际运行频率达到1267MHz,得分:P9506
超频到1150/7208MHz,显卡实际运行频率达到1307MHz,得分:P9750
最终显卡稳定超频到超频到1150/7208MHz,显卡的实际运行频率达到1307MHz,这时显卡的稳定性与超频效能都很高的水平。超频后3DMARK11得分为P9750,显卡性能比默认频率的提升10.7%。
评测总结
技嘉 GV-N670OC-2GD规格与外观设计都只能以中庸来形容,但没有过多花巧的功能正是技嘉超频系列显卡的特点,一切以实用为主。首先其PCB是在公版 GTX680上修改而来,研发同期短、成本低;其次它是WinForce散热,虽然散热仅为两插槽的设计;但效能相当强劲,满载温度也仅为70度;噪音控 制也相当了得。最后最大的亮点更是其强悍的超频性能,在风冷条件下即可以达到了1.3GHz的高频,让性能进一步提升了10%。当然台系显卡的魅力更在于 产品的细节上。
