Pitcairn是AMD全新发布的面向sweet spot的构架，它拥有GCN体系中最好的使用效率，同时很好地兼顾了发热功耗以及性能之间的平衡，是一款优秀的图形构架。基于Pitcairn的HD7870作为新一代sweet spot产品的代表，能够提供给用户更好地性能功耗比表现。
雪中送炭固然重要，锦上添花在很多时候也是非常不错的。HD7870的温度功耗表现固然优秀，但并不代表它已经到了完美的地步，基于公版方案的HD7870散热体系本身还有相当大的空间可供厂商们挖掘。HIS所推出的HD7870 IceQ，就是这样一款进一步深挖散热潜能的产品。
HIS HD7870 IceQ基于公版PCB方案，但对公版的散热系统进行了大量的改良，通过HIS的努力，HD7870 IceQ在散热、稳定性和性能方面达成了更好的平衡，让本已非常优秀的HD7870显卡的价值进一步得到了提升。
HIS HD7870 IceQ PCB细节

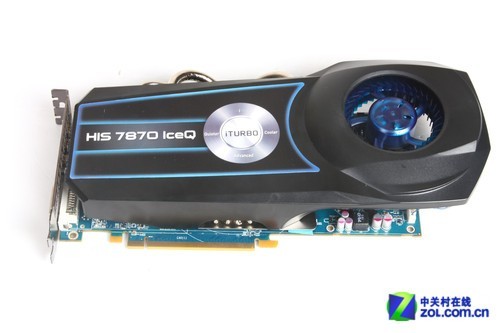

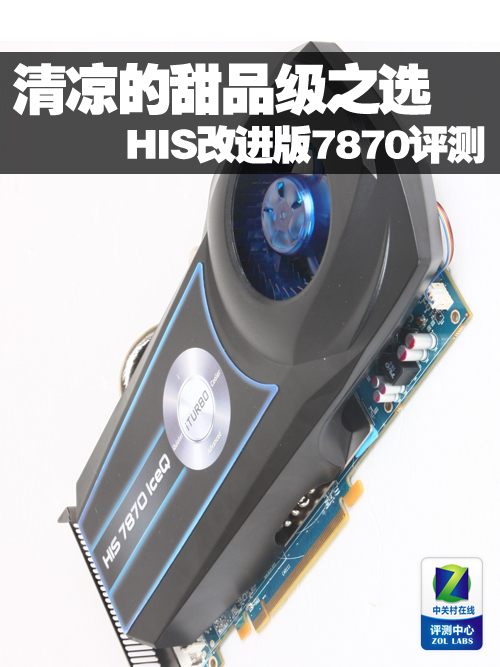

基于公版的HIS HD7870 IceQ
HIS HD7870 IceQ究竟具有哪些特色呢？它的设计和制造特点又是什么呢？改进散热的HD7870拥有着怎样的性能呢？接下来就让我们进入今天的拆解赏析以及测试环节，来看一看HIS HD7870 IceQ到底是一款怎样的产品吧。
第2页：分解近看IceQ
● 分解近看IceQ
HIS HD7870 IceQ最引人注目的改进，在于采用了拥有静音特性的涡轮风扇、整体化的核心/显存散热板以及4热管的吸热系统，这套组合不仅能够高效率的快速将核心及显存的热量散逸出来，同时还达成了涡轮风扇极少能够兼顾的风量与静音效果的平衡。

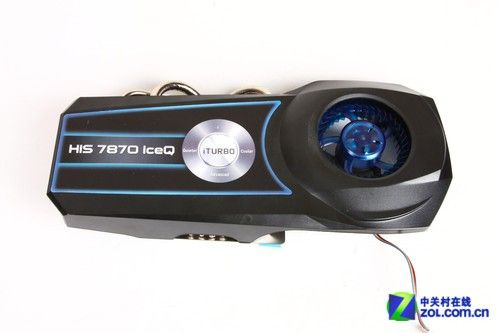

HIS HD7870 IceQ风扇

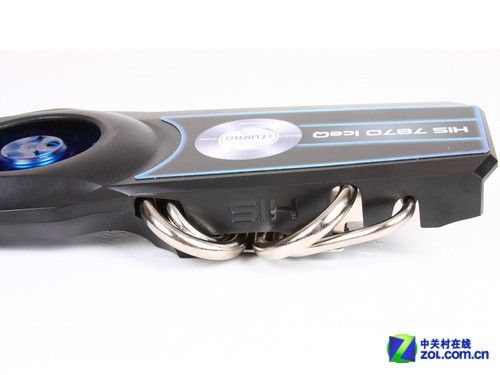

HIS HD7870 IceQ热管

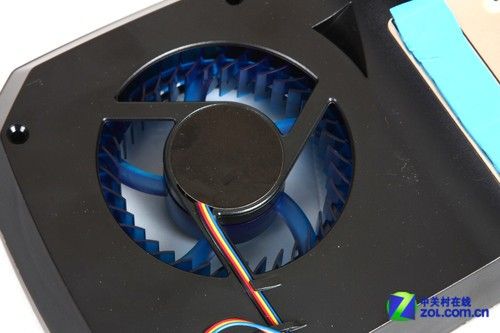

HIS HD7870 IceQ采用的涡轮风扇不仅尺寸更大，同时还采用了在风扇轴承外壳上进行开孔泄压以及采用更加静音的封山支撑骨架等措施，在维持极高入风量的前提下成功的将噪音控制在了28分贝以下，这一噪音值甚至低于了正常的背景噪音值。全新采用的散热体系，成了HIS HD7870 IceQ达成性能、温度以及噪音平衡的重要因素。
静音设计的风扇骨架

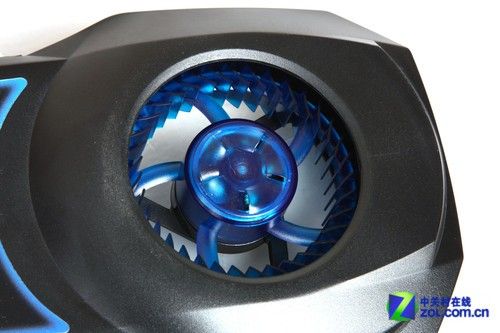

轴承外套上用于降噪的泄压孔
基于Pitcairn构架的HIS HD7870 IceQ拥有20组CU单元，每组CU单元拥有4个SIMD Core，每组SIMD Core包含16个Vector ALU，因此其运算资源总规模为1280个Vector ALU。除了Vector ALU之外，每组CU单元还包含4个Texture Filter Unit和16个Texture Fetch Load/Store Unit，因此HD7870拥有80组Texture Arroy。后端方面，HD7870的ROP阵列规模为32个，而显存部分则由4个64bit MC进行管理，构成256bit的显存位宽。

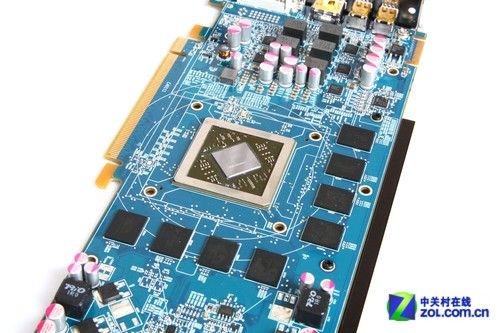

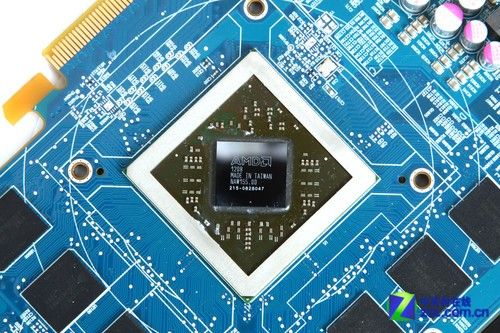

HIS HD7870 IceQ核心

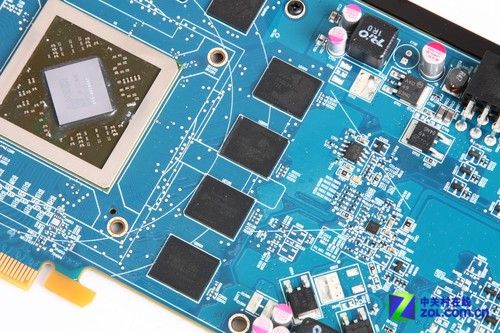

HIS HD7870 IceQ显存
由于采用了TSMC最新的28nm工艺进行生产，再加上整体上非常合适的规模，HIS HD7870 IceQ拥有了极高的默认频率，其默认运行频率为1000/4800MHz。
HIS HD7870 IceQ供电接口
HIS HD7870 IceQ输出接口

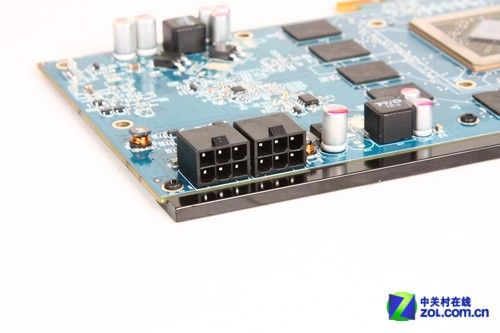

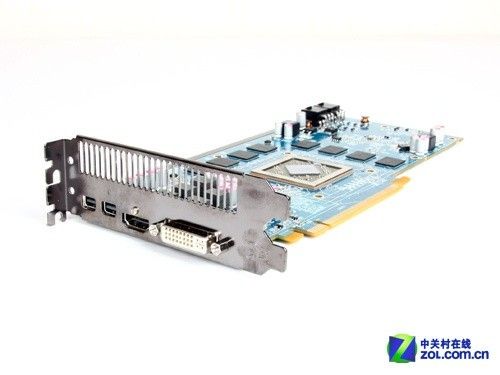

由于出色的性能功耗比以及先进的制作工艺，基于公版的HIS HD7870 IceQ仅使用了3+2相供电以及双6Pin的供电接口方案。而输出接口部分，HIS HD7870 IceQ则采用了双mini DP+HDMI+DVI的多接口设计，方便用户根据自己的需要组合各种屏幕组合方案。
第3页：测试平台及测试项目简介
性能测试使用的硬件平台由Intel Core i7-3960X、X79 Chipset和4GB*4四通道DDR3-1600内存构成。细节及软件 环境设定见下表：
| 测 试 平 台 硬 件 | |
| 中央处理器 |
| Intel Core i7-3960X | |
| （6核 / 12线程 / 100MHz*33 / 15MB L3 Cache ） | |
| 散热器 |
| Intel RTS2011LC | |
| （原厂水冷散热器 / 选配件 ） | |
| 内存模组 |
| Samsung 黑武士 DDR3-1600 4GB | |
| （SPD:9-9-9-24-1T） | |
| 主板 |
| ASUS Rampage IV Extreme | |
| （Intel X79 Chipset） | |
| 硬盘 |
| Hitachi 1T | |
| （1TB / 7200RPM / 16M 50GB NTFS | |
| 电源供应器 |
| NERMAX 白金冰核 1500W | |
| （CSCI Platinum 80Plus / 1500W） | |
| 显示器 |
| DELL UltraSharp 3008WFP | |
| （30英寸LCD / 2560*1600分辨率） | |
为保证系统平台具有最佳的稳定性，此次硬件评测中所使用的操作系统均为Microsoft Windows 7 正版授权产品。使用Windows 7正版软件能够获得最好的兼容性以及系统升级更新服务。
用户在体验或购买安装Windows 7的操作系统时请认准所装系统是否已经获得正版授权许可！未经授权的非正版软件将无法获得包括更新等功能在内的Windows 7服务。
| 操 作 系 统 及 驱 动 | |
| |
| 操作系统 | |
| Microsoft Windows 7 Ultimate RTM SP1 | |
| （64bit / 版本号7601） | |
| 主板芯片组驱动 |
| Intel Chipset Device Software for Win7 | |
| （WHQL / 版本号 9.2.3.1022） | |
| |
| AMD 显卡驱动 | |
| AMD Catalsyt | |
| （Beta / 版本号 8.95 RC） | |
| NVIDIA 显卡驱动 |
| NVIDIA Forceware | |
| （WHQL / 版本号 295.73） | |
| |
| 2560*1600_32bit 60Hz | |
各类合成测试软件和直接测速软件都用得分来衡量性能，数值越高越好，以时间计算的几款测试软件则是用时越少越好。
第4页：理论性能测试：3DMark Series
● 理论性能测试：3DMark Series
3DmarkVantage及3Dmark11是Futuremark推出的显卡3D性能测试，两款软件分别针对DirectX 10及DirectX 11显卡。测试成绩主要由显卡测试和CPU测试两部分总和构成，整个测试软件更加偏重整机性能。

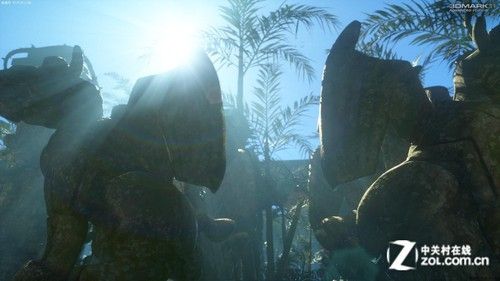

3Dmark Vantage
3Dmark 11

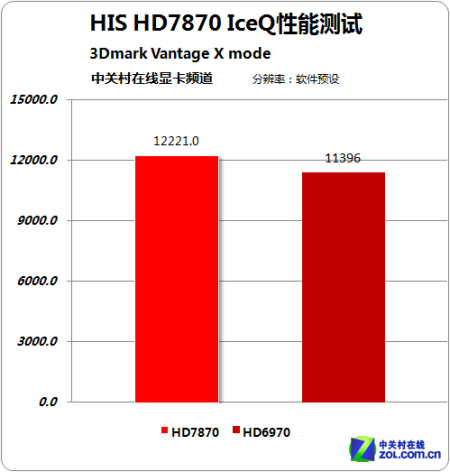

3Dmark Vantage测试结果
3Dmark 11测试结果
在理论测试环节，HIS HD7870 IceQ取得了优异的表现，凭借优秀的散热体系以及公版卓越的稳定性，HIS HD7870 IceQ表现出了超越上一代旗舰构架Cayman的性能水平。以一款安静的sweet spot级产品来说，这种性能是相当优秀的。
第5页：DirectX 9.0C游戏测试：CWOW-CTM
● DirectX 9.0C游戏测试：CWOW-CTM
《魔兽世界》（World of Warcraft）是暴雪娱乐（Blizzard Entertainment）所制作的一款大型多人在线角色扮演游戏（MMORPG），于2004年年中在北美公开测试。《魔兽世界》虽然目前支持DirectX 11 API，但其引擎的基础源自更为老旧的DirectX 9.0C。尽管API较为老旧，但暴雪凭借精湛的美工进行了充分的弥补。
魔兽世界之大灾变
我们采用的测试方法是新建一名人类角色，然后在周末游戏高峰期进入服务器并完成自暴风城正门广场至北郡修道院的48秒flybot过程，该过程中包含建筑及自然环境刻画、光线、大量植被、大量人员及魔法效果等效果。

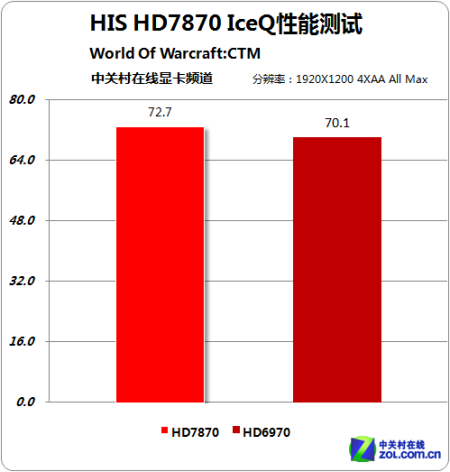

魔兽世界测试结果
HIS HD7870 IceQ在魔兽世界的测试中依旧表现出了领先上代Cayman构架的性能，如果你是一个网游爱好者，HIS HD7870 IceQ应该是不错的选择。
第6页：DirectX 10游戏测试：Crysis
● DirectX 10游戏测试：Crysis
多次跳票、万众期待的DirectX 10游戏大作Crysis，把目前PC 3D娱乐的视觉体验发挥到极致的游戏，大量使用DirectX 10的硬件功能，对显卡的负载也提升至空前水平。
我们使用游戏自带的CryEngine Benchmark来完成自动测试，测试持续三次，最终成绩取三次平均值。

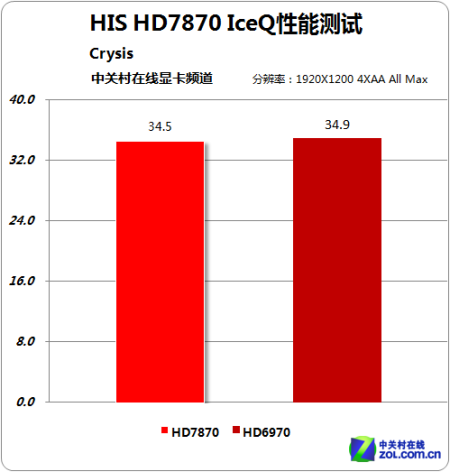

Crysis测试结果
采用较老API的Crysis虽然依旧是画面艺术品级别的存在，但其程序特色已经不再适应全新应用环境的趋势，因此针对DirectX 11设计的HIS HD7870 IceQ以微弱的劣势输给了HD6970。
第7页：DirectX 10游戏测试：FarCry 2
● DirectX 10游戏测试：FarCry 2
《孤岛惊魂2》拥有超高自由度的游戏系统，整个游戏世界面积达到50平方公里，玩家可以自由在其中驰骋，而游戏的结局也是开放的。《孤岛惊魂2》的PC版在2009年内上市，而Xbox 360和PS3版将随后推出。
我们使用游戏自带Benchmark来完成自动测试，测试持续三次，最终成绩取三次平均值。

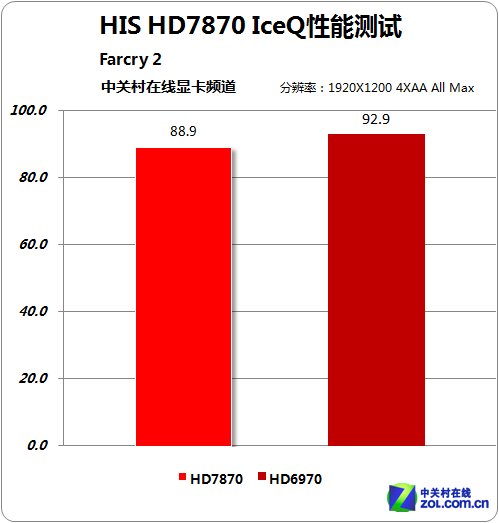

Farcry2 测试结果
同Crysis一样，HIS HD7870 IceQ针对DirectX 11设计的特性令其对传统API程序的需求很难充分照顾，因此在Farcry2的测试中，HIS HD7870 IceQ一样以微弱的劣势败给了HD6970。
第8页：DirectX 11游戏测试：BattleField 3
● DirectX 11游戏测试：BattleField 3
战地3是DICE于去年10月底推出的战地系列全新力作，其所采用的寒霜2引擎具备诸多先进的DirectX 11特性，拥有完美光照系统带来的单反照片级图形质量，其完美的多人配合游戏部分也得到了广泛的认可和赞誉。
我们采用游戏第二个任务——碎剑者行动的开始部分作为测试场景，通过fraps软件记录游戏FPS数据，测试时间设置为240秒，此时长为任务开始至剧情发展到第一名队友被狙击手击倒并被我们拖入掩体为止。该段游戏过程包含大量的市内外场景切换，狭窄和开阔地形，激烈交战以及出现在其中的复杂光照系统表现。

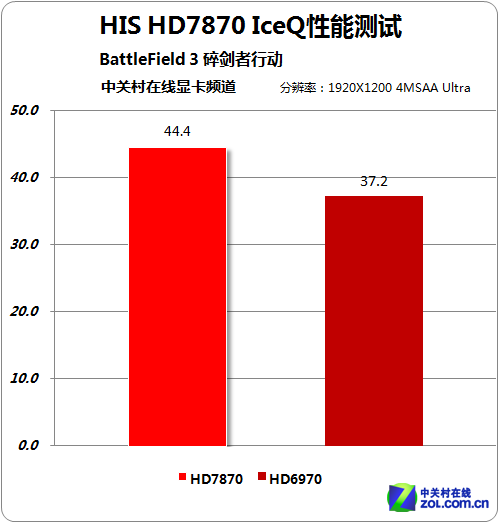

BattleField3 测试结果
当应用环境进入DirectX 11之后，HIS HD7870 IceQ开始凭借优秀的散热以及Pitcairn构架的效率发挥威力了。在战地3的测试中，HIS HD7870 IceQ的性能明显超越了上代旗舰级的HD6970。
第9页：DirectX 11游戏测试：Crysis2
● DirectX 11游戏测试：Crysis2
《孤岛危机2》是《孤岛危机》的续作，游戏采CryENGINE 3引擎所制作，故事发生在距一代3年后的2023年。外星人在地球上的大片区域挑起了战争，各大城市都遭到攻击，人口锐减，玩家将要进行捍卫地球的末日战争。
我们采用Crysis2 BenchmarkTool来完成测试，场景选择Downtown，测试进行三次，取最高成绩作为最终测试结果。

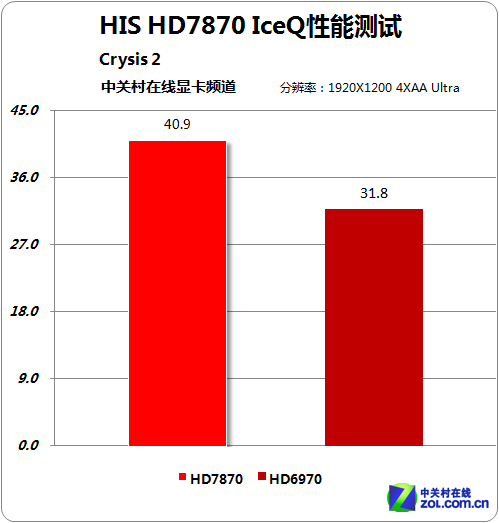

Crysis2测试结果
Crysis2对于显卡DirectX 11性能的需求较之战地3可谓有过之而无不及。因此HIS HD7870 IceQ在这款游戏中获得了更大幅度的对HD6970的领先。
第10页：DirectX 11游戏测试：Metro 2033
● DirectX 11游戏测试：Metro 2033
本作题材基于俄罗斯最畅销小说Dmitry Glukhovsky。由乌克兰4A游戏工作室开发，采用4A游戏引擎，而且PC版支持nvidia的PhysX物理特效。 2013年，世界被一次灾难性事件毁灭，几乎所有的人类都被消灭，而且地面已经被污染无法生存，极少数幸存者存活在莫斯科的深度地下避难所里，人类文明进入了新的黑暗时代。直至2033年，整整一代人出生并在地下成长，他们长期被困在“地铁站”的城市。
我们采取完整运行游戏第二关“Hunter”关卡，并记录其中平均帧数的方式来完成测试。Hunter关卡包含完整的室内场景切换，光照系统，DOF表现以及交战场景，能够全面反映显卡在面对Compute Shader以及超高分辨率材质时的表现。

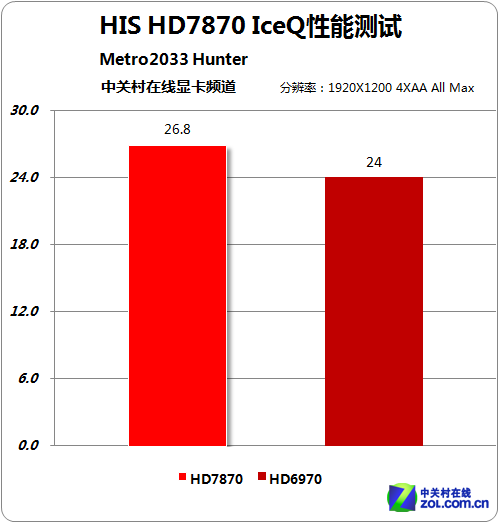

地铁2033测试结果
地铁2033素有硬件杀手之称，大量采用的通用计算加速的DOF特效不仅很好的还原了主角的实力问题，更让显卡的DirectX 11特性效率得到了充分的展现。HIS HD7870 IceQ在这款游戏中再次取得了领先上代旗舰的测试结果。
第11页：DirectX 11游戏测试：LostPlanet 2
● DirectX 11游戏测试：LostPlanet 2
《失落的星球2》背景设在原来第一季的十年后。气候变化融化冰雪覆盖的大陆，创造了新的环境，如丛林。在EDN-3rd的改变下，10年过去了。地球发生了重大改变，冰川已经融化，热带丛林，沙漠冷酷无情。玩家将进入新的环境，与雪贼战斗，以抓住不断变化的地球控制权。玩家将控制他们的英雄跨越6个相互关联的事件，创造一个真正独特的互动体验。有了这个概念，玩家将会有机会从不同的发展角度来动态的改变故事情节。
我们采用游戏自带的Benchmark来完成测试，测试进行三次，取三次平均值作为最终结果。

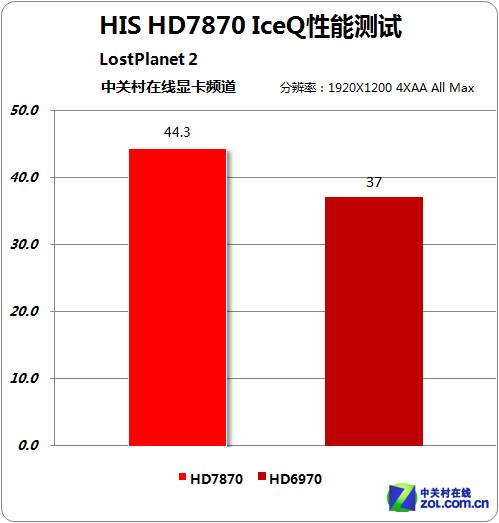

失落星球2测试结果
失落星球2更加偏重于曲面细分性能方面的需求，HIS HD7870 IceQ凭借Pitcairn的出色设计以及自身散热方面的优势，在该项测试中获得了令人满意的结果。
第12页：DirectX 11应用测试：天堂2.5
● DirectX 11应用测试：天堂2.5

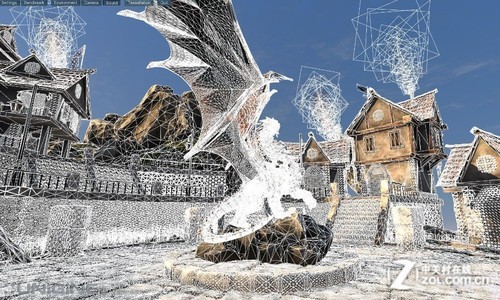

《Heaven Benchmark 2.5》是由俄罗斯Unigine游戏公司开发设计的一款Benchmark程序，该程序是由Unigine公司自主研发的游戏引擎设计，其支持DirectX 9、DirectX 10、DirectX 11与OpenGL 3.2 API，通过数十个场景的测试最终得出显卡的实际效能。

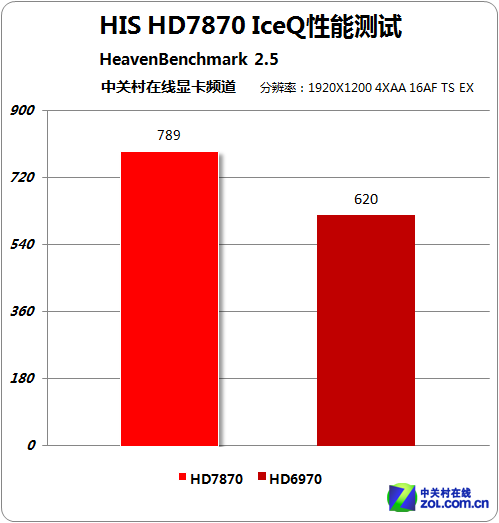

天堂2.5测试结果
同失落星球2一样，天堂这款测试软件同样对显卡的曲面细分性能有着较高的要求。因此HIS HD7870 IceQ在该款测试软件中再次取得了领先的性能。
第13页：测试总结：冰冷安静的选择
● 测试总结：
| HIS HD7870 IceQ 测 试 综 述 | |||
| |||
| 评分项目 | |||
| 产品设计 | |||
| 产品定位 | ★★★★☆ | ||
| 用料品质 | ★★★★★ | ||
| 市场定价 | ★★★★★ | ||
| 性能表现 | |||
| 3D性能 | ★★★★☆ | ||
| 游戏性能 | ★★★★☆ | ||
| 人性化设计 | |||
| 噪音控制 | ★★★★☆ | ||
| 超频能力 | ★★★★☆ | ||
| 接口附件 | ★★★★☆ | ||
| 温度控制 | ★★★★★ | ||
| 设计细节 | ★★★★☆ | ||
| 编辑点评 | 总结：进一步改进Pitcairn构架的散热效率是HIS HD7870 IceQ最重要的特点。通过对风扇，风道以及散热面积的一系列改进，HIS HD7870 IceQ取得了极佳的噪音表现以及温度表现。如果你是一位热衷于清凉的使用环境，对噪音和温度较为敏感，同时又希望获得不错性能的游戏玩家，HIS这款HD7870将是不错的选择。 | ||
