AMD一向以性价比高著称，整合主板的市场份额也占据大半，早期的780G、880G等系列主板一直是中低端玩家的最爱。目前A75芯片组已全面铺货数日，随着APU的大量到货，市场中的A75芯片组主板销量也逐渐攀升。AMD玩家又迎来了新的选择。搭配APU A系列处理器的A75芯片组究竟性能如何呢？A系列平台是否需要加入独显组合才能发挥其本身优势呢？笔者在下面文章中针对这些为大家展开分析。

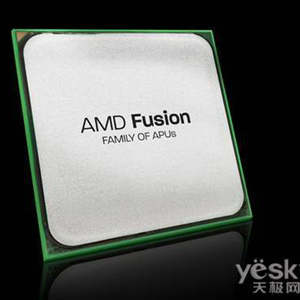

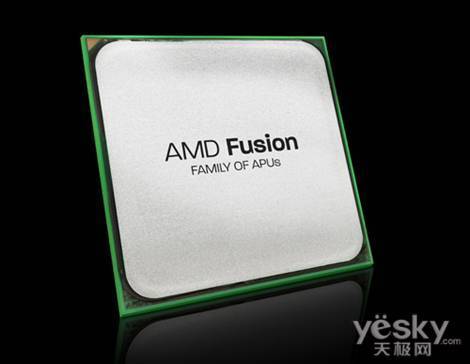

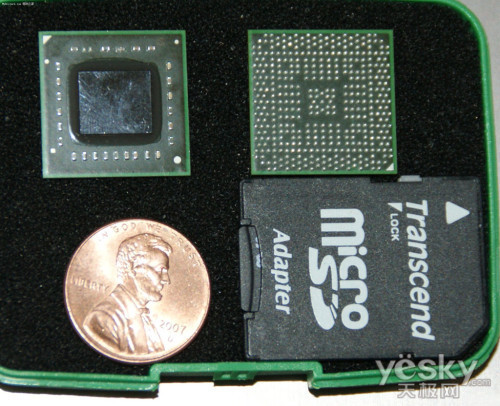

AMD APU

了解APU究竟是何物？

APU是“Accelerated Processing Units”的简称，中文名字叫加速处理器。不同于采用全新微架构设计的“推土机”(Bulldozer)，Llano APU实际上就是将K10处理器与DX11显卡融合成一个整体，而GPU和CPU在指令信息互通方面属于双向传递，真正达到了图形芯片和处理芯片的融合。

GPU是Llano APU的重点。GPU部分开发代号为Sumo(相扑)，它是源于第一代DX11家族中Radeon HD 5600/5500系列的Redwood核心，最多拥有400个流处理器，包含20个纹理单元、2个渲染后端以及8个ROP单元，显存位宽为128-bit。

A75芯片组的几大优势？

集成显卡一直是AMD平台的强项，AMD A75+APU的平台继承了AMD的传统优势，Llano A系列APU内部集成了AMD目前最为先进的HD6500产品系列GPU。除此之外A75芯片组还原生了4个USB 3.0输出，这足以满足用户日常接驳告诉移动设备的需求。有以上的两点优势但价格方面还是一如既往的便宜，符合AMD一贯走高性价比的路线。笔者预计A75的普及必然对英特尔H61造成一定的威胁。

第2页 A75外观介绍 华硕F1A75-V EVO上

华硕F1A75-V EVO

华硕一直作为主板业界的领军品牌，曾多次为我们提供了超乎想象的产品。这次华硕的F1A75-V EVO作为华硕A75中的中高端产品，它会给我们带来什么样的感受呢？又会给我们带来多少惊喜呢？我们拭目以待吧！

华硕 F1A75-V EVO

华硕 F1A75-V EVO是一款基于AMD A75芯片的ATX主板，可以轻松支持DDR3 1866速率的高速双通道内存，最大支持32G容量，全新的FM1接口能够支持AMD最新的A系列Llano APU处理器，并能通过APU集成的HD6550D等显示核心组成整合平台，提供原生的SATA3.0和USB3.0支持，为用户带来超强的高性能融聚平台体验。

华硕 F1A75-V EVO

华硕 F1A75-V EVO

这款主板采用强劲的6+2相供电设计，其中6相用于APU核心供电，2相用于整合内存控制器供电，由华硕的DIGI+VRM数字供电芯片控制，可提供比传统模拟控制电路更精确的电源供应，降低电源转换损耗，提供最佳的效率、性能与稳定性的结合。

用料方面，这款主板的供电用料也是比较强大的，采用的全部都是华硕定制的尼吉康FP5K固态电容、R68封闭铁素电感和1上1下的低抗阻MOSFET.

华硕 F1A75-V EVO

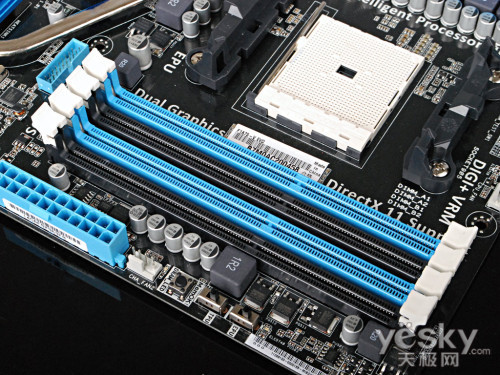

主板提供4条DDR3 DIMM内存插槽，全部都采用双卡扣设计，可以不超频轻松支持1600MHz速率的的DDR3双通道内存，最大支持容量为32G。

细心的网友会发现内存插槽旁边设有MemOK按键、TPU开关和EPU开关三个特色设计，让用户可以轻松使用各种华硕特色功能，获得更好的效能表现。

第3页 A75外观介绍 华硕F1A75-V EVO中

桥接芯片表面光滑如镜

机箱连接线板（华硕还附送了一颗简便连接器很是方便）

四个USB2.0接口拓展

热管散热保持整套系统的稳定

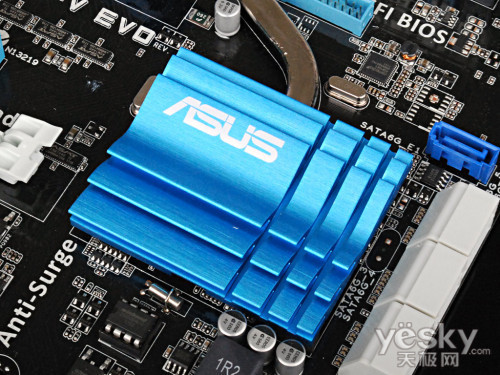

A75主板基于单芯片设计，因此没有北桥，这款主板的散热片主要分成CPU供电与桥接芯片两部分，中间以一条热管连接。

华硕 F1A75-V EVO

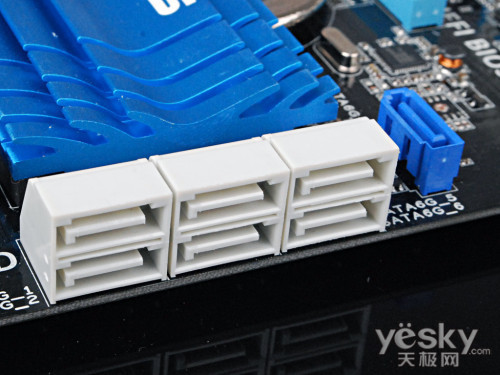

主板共提供7个磁盘接口，包括6个灰白色6Gbps的SATA3.0接口和1个蓝色的第三方SATA3.0接口，没有被大型显卡挡住的忧虑，同时也可以方便地扩展使用前置E-SATA接口。

第4页 A75外观介绍 华硕F1A75-V EVO下

华硕 F1A75-V EVO

EPU与TPU的双重保护 另超频稳定又省电

华硕EPU智能节能处理器可检测目前的系统负载并实时智能调整功率，以此提供整体系统节能省电的功能。EPU为组件提供自动相位切换，可智能加速及超频以提供最适合的用电量，以此节省电力与成本。

TPU智能加速处理器提供自动演算及智能超频功能，提供精准的电流控制和即时监控。自动加速功能提供简易的方式自动优化系统以达到快速且稳定的运行速度，而 TurboV提供无限的自由，让使用者调整 CPU 频率等参数，在不同的使用环境中获得优化的性能。

华硕 F1A75-V EVO

华硕 F1A75-V EVO

USB3.0拓展接口 可以接前置拓展面板使用

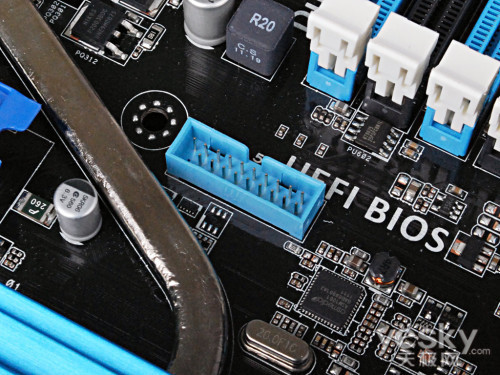

A75主板原生支持4个USB3.0接口，这款主板把其中2个设置到了I/O接口，另外2个设置成前面板扩展插座。I/O接口处上部还有两个USB3.0接口，是由上图这款祥硕的ASM1042 USB3.0控制芯片提供的。

I/O接口

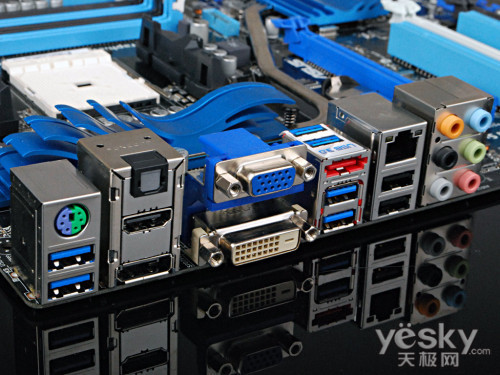

这款主板提供了非常丰富的I/O接口，包括1个PS/2、4个USB3.0接口、光纤音频接口、D型视频输出接口、HDMI+VGA+DVI全视频输出、E-SATA接口、RJ-45网卡接口、2个USB3.0接口和8声道声卡输出。

第5页 A75外观介绍 技嘉GA-A75-UD4H上

技嘉GA-A75-UD4H

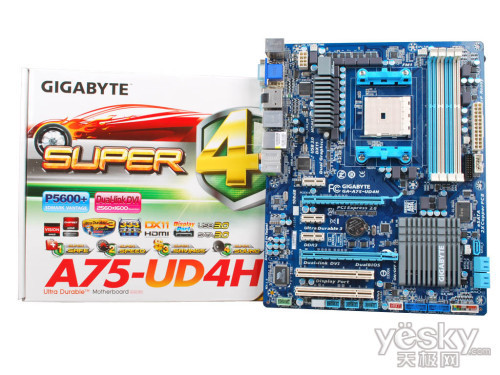

这款技嘉A75-UD4H主板采用ATX版型设计，同样主打技嘉主板“超跑4”特性，也就是Super Safe (超安全)、Super Speed(超快速) 、Super Savings (超省钱) ，Super Sound (超好听)这四方面。尤其需要说明的是采用了豪华的10相供电，在供电稳定性方面进行了极大加强。到底性能提升如何呢？那今天我们就会对其进行实际测试，首先来看下其做工设计吧。

技嘉A75-UD4H主板

这款技嘉A75-UD4H主板依旧使用技嘉惯用的蓝色PCB设计。主板采用ATX大板型设计，可搭配Llano处理器使用，原生支持USB3.0，还提供了非常丰富的接口。

技嘉A75-UD4H

技嘉A75-UD4H供电部分

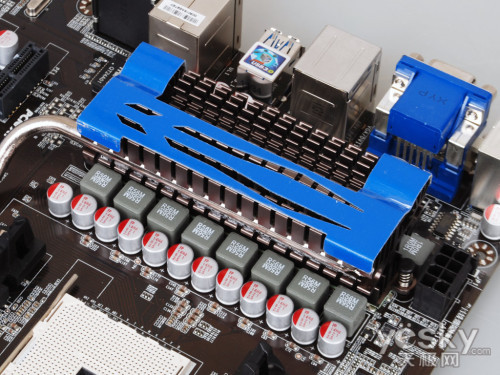

供电部分，技嘉A75-UD4H采用的是10相供电设计，其中8相用于APU核心供电，另外2相用于整合内存控制器供电，用料均为高品质的超低电阻式晶体管、亚铁盐芯电感，并且在MOS管上还覆盖有散热片，为处理器稳定运行提供了可靠的动力保障。

技嘉A75-UD4H内存插槽

主板提供了四根DDR3内存插槽，最高可以支持DDR3 1066/1333/1600/1866MHz规格，最高支持容量到32GB。

第6页 A75外观介绍 技嘉GA-A75-UD4H下

技嘉A75-UD4H SATA接口

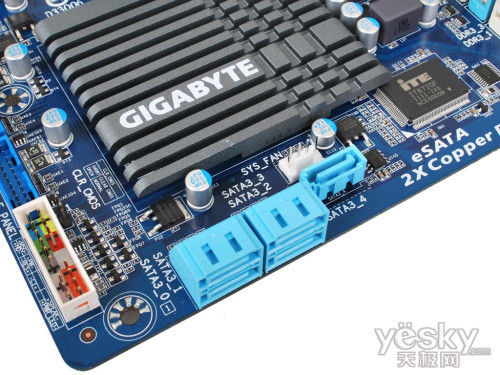

磁盘接口方面，主板上也是直接为用户提供了5个蓝色的SATA 6Gb/s接口，原生支持USB3.0高速传输设备。同时它还可以支持RAID模式。接口朝向主板外侧的设计也能够避免妨碍搭配较长的独显时使用。

接下来我们了解下主板在扩展以及输出方面的特色。

技嘉A75-U42H扩展插槽

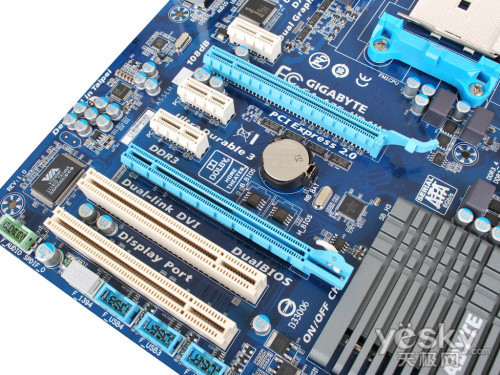

扩展接口方面，主板提供了两条PCI-E X16插槽，三条PCI-E X1插槽以及两条PCI插槽，同时主板还可以与独立显卡或者双独显组成混合交火模式，从而进一步提升显示系统的性能。丰富的PCI扩展槽也方便用户接驳各种扩展设备。

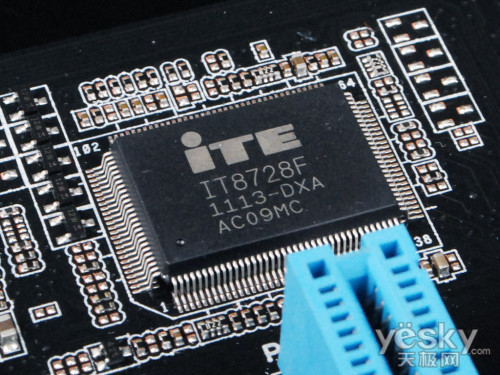

技嘉A75-UD4H音频及网络芯片

声音及网络芯片都是采用了瑞昱的产品，分别是realtek ALC889和RTL8111E芯片。其中音频解码芯片为HD蓝光音频芯片，可以提供8声道输出，支持108dB信噪比无损蓝光音效的播放。

技嘉A75-UD4H usb3.0芯片

主板配备两颗钰创的EJ168A主控芯片，可以提供4个高速的USB3.0接口。

技嘉A75-UD4H背部I/O接口

I/O接口部分主板则提供了PS/2键鼠，USB接口方面只有A75芯片组提供的四个USB 3.0、八个USB 2.0，其中一半在背部，另一半都是板载插针。其他的诸如有eSATA，S/PDIF，VGA，DVI，HDMI，DisplayPort以及音频网络等常用接口。值得一提的是，主板支持Dual-Link DVI双2560x1600的输出，大尺寸显示器用户也无需担心高分辨率需求。

第7页 A75外观介绍 微星A75MA-G55上

微星A75MA-G55

微星A75MA-G55

微星A75MA-G55主板基于AMD A75单芯片设计采用M-ATX板型，支持FM1接口的Llano APU系列处理器。主板提供HDMI 1.4a/DVI/VGA视频输出接口，搭配APU处理器，提供USB3.0接口。加入了微星OC Genie II 易超频精灵2代技术，让玩家能享受高画质的顺畅感及零延迟体验。

微星A75MA-G55

微星A75MA-G55主板在供电方面采用了4相供电设计，采用日本化工的固态电容，搭配SFC密闭式电感，保证处理器的稳定运作，加大超频的潜力。

微星A75MA-G55

微星A75MA-G55主板支持4条DDR3 1866(OC)/ 1600/ 1333/ 1066MHz内存，最大支持 32GB，

第8页 A75外观介绍 微星A75MA-G55下

微星A75MA-G55

微星A75MA-G55

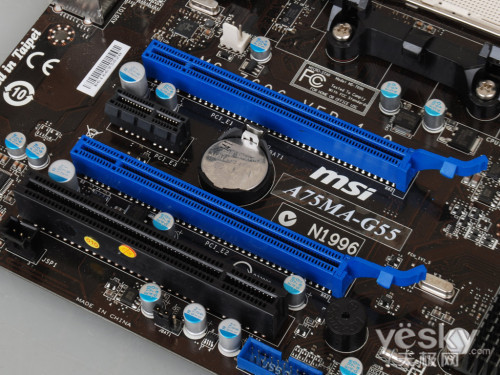

微星A75MA-G55主板在拓展方面提供了两个PCIE x16显卡插槽，提供了一个PCIE x1与一个PCI插槽。

微星A75MA-G55

微星A75MA-G55

微星A75MA-G55主板在背板接口方面提供了6 x SATA 6 Gb/s Hudson D3原生Raid;4 x USB 3.0 (2 个后置， 2个前置);8 x USB 2.0 (4 个后置， 4个前置) 。在视频接口方面提供了，HDMI+DVI+VGA。

第9页 A75外观介绍 映泰TA75M上

映泰TA75M

映泰TA75M

映泰TA75M主板采用MicroATX板型设计，基于AMD A75单芯片组，支持FM1接口AMD Llano APU全系列处理器。

映泰TA75M

映泰TA75M主板采用了4相供电模块，搭配选用了日系全固态电容和全封闭式铁素体电感，供电Mosfet部分覆盖了独立散热片，保证了供电的稳定性。

映泰TA75M

映泰TA75M主板提供了4条DDR3内存插槽，支持DDR3 1866/1600/1333内存规格，最大可支持扩展到16GB内存容量。

映泰TA75M

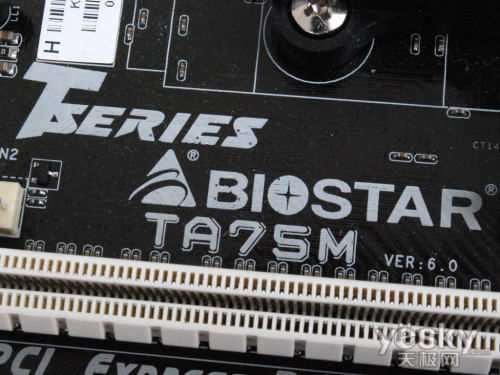

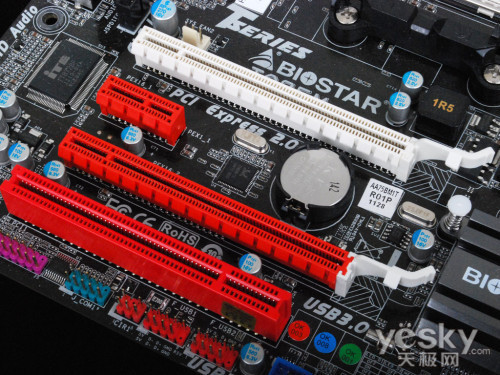

映泰TA75M主板提供了2条PCI-E 16X独立显卡插槽，支持双卡交火以及混合交火模式，此外还包括1条PCI-E 1X以及1条PCI设备扩展插槽。

第10页 A75外观介绍 映泰TA75M下

映泰TA75M

映泰TA75M主板原生提供了6个SATA3 6Gb/s磁盘接口，支持多种常见磁盘阵列模式，完全可以满足用户的磁盘扩展需求。

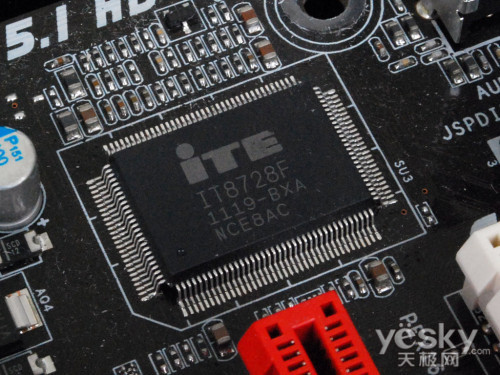

映泰TA75M

映泰TA75M

映泰TA75M

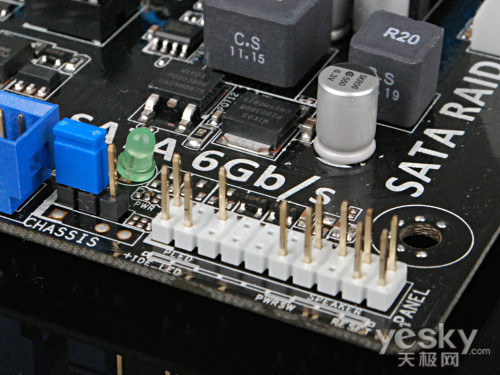

映泰此款A75主板还为用户提供了多颜色前置面板插口，另用户使用更方便，除此之外，还提供了板载开机与从启按键，在搭建平台使用时非常方便。

映泰TA75M

映泰TA75M

映泰TA75M主板提供了PS/2键盘，USB2.0，USB3.0，VGA/HDMI/DVI视频输出，千兆以太网卡和8声道音频输出等I/O接口。

映泰TA75M主板采用了T系超频稳定用料，支持SATA3.0和USB3.0。并且支持业内首屈一指的高清遥控I/II代功能、5.1声音蓝光音频、HDMI/DVI高清输出等特色功能。

第11页 A75外观介绍 精英A75F-A上

精英A75F-A

精英A75F-A主板采用了比较常规的黑灰白设计。我们可以看到该主板提供了4DIMM内存条插槽，4相处理器电源供电，各种接口也在旁边进行了文字标注。

精英A75F-A主板

用料上我们也可看出电容以及电感均为全固态，能够进一步保障主板运行的稳定性。

APU插座

Socket FM1构架中心有一个单独的空白区域，这个小设计自从Socket 754以后已经很长时间没有见过了。ECS为该主板设置了4相处理器电源来满足100W TDP Llano APU的需求。

主板供电

该板采用4相供电配置设计，并且在供电模块上还配有散热片，供电稳定性得到了进一步提升。

内存插槽

内存部分，主板搭载了4个DDR3插槽，支持DDR3 2133(超频)/1866/1600/1333/1066内存组建双通道模式，内存容量最大可支持扩展到32GB。

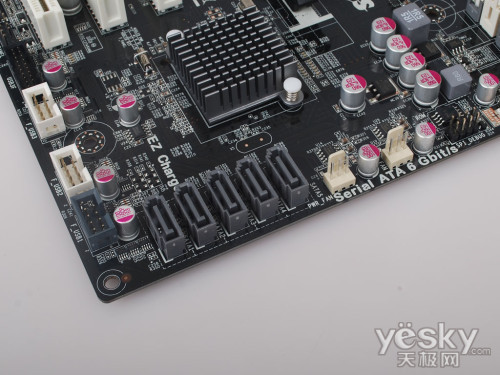

磁盘接口

磁盘接口部分主板提供了5个SATA3 6Gbps接口，ECS A75F-A上使用的A75版本为Hudson D3。Hudson D3提供了一套完整的SATA 6Gbps接口。但令人失望的是，无论是哪个A75版本都无法支持RAID 5。

第12页 A75外观介绍 精英A75F-A下

扩展插槽

PCI扩展插槽方面，主板提供了一个单独的PCIe 2.0 x16以用于需求更高图像处理能力的用户，而另外一条黑色PCIe x16插槽只能运行在x4的速度上。此外还提供了三条PCI插槽以及两条PCI 1X插槽供用户连接其他设备。

此外主板板载各类功能芯片，能够满足主流用户的需求。

AMI Bios芯片

主板板载了来自AMI的BIOS芯片，并采用了全新的图形化界面。

声卡网卡芯片

Realtek ALC892音效芯片以及RTL8111E千兆网络芯片已经成为标准配置。

背面I/O接口

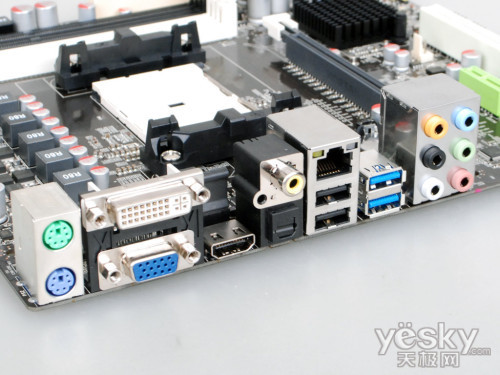

精英A75F-A主板提供了PS2键鼠接口，HDMI/DVI/VGA接口，1个eSATA接口，1个RJ45接口，1个光纤接口，1个清除CMOS的按键，4个USB3.0接口以及音频接口。Hudson D3支持USB3.0接口，对于前置的2个USB3.0接口该主板并未提供单独的托架，在背板I/O接口当中也没有看到火线接口的身影。

CMOS一键清除

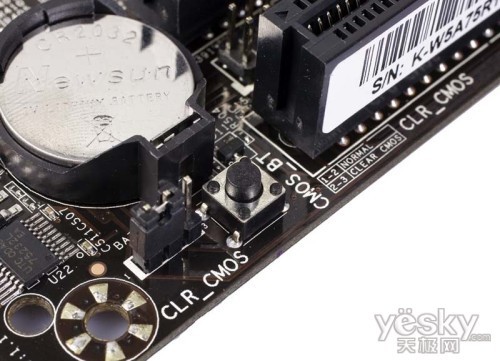

精英A75F-A将清除CMOS按键设计到了主板背板位置，这样设计体现了精英关怀用户，一切已用户的应用感受出发。如我们进行超频，BIOS设置错误而无法启动时，只要在背板轻轻的按住几秒钟就可以搞定。

第13页 A75外观介绍 捷波悍马HA16.ULTRA上

捷波悍马HA16.ULTRA

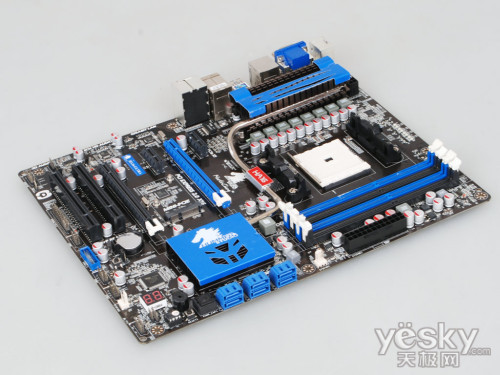

捷波悍马HA16.ULTRA

捷波悍马HA16主板基于AMD Hudson-D3 A75芯片设计，ATX板型，支持Llano处理器，做工用料比较扎实，并提供防雷击功能。处理器供电部分提供八相供电设计，由一个8Pin供电接口辅助供电，整板采用固态电容，保障主板使用寿命和供电稳定性。

捷波悍马HA16.ULTRA

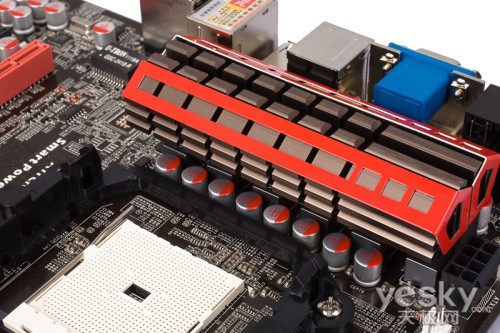

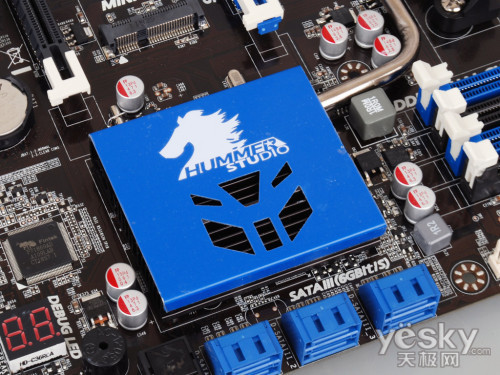

主板全部采用日系固态电容及封闭式烤瓷电感，供电设计方面采用豪华的八相供电方案，搭配了一体式散热片辅助控制热量。A75芯片上覆盖了大面积的散热片，能够更好的保证稳定性。

捷波悍马HA16.ULTRA

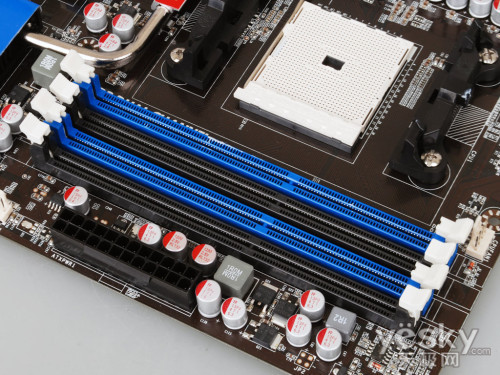

内存插槽部分可以看到四根采用黑/蓝颜色区分的DDR3内存插槽，支持双通道内存技术。存储方面，悍马HA16主板提供了目前流行的 SATA 6Gbps接口和USB 3.0接口，在接口旁边还可以看到快速启动微动开关、Debug灯以及蜂鸣器等。

捷波悍马HA16.ULTRA

第14页 A75外观介绍 捷波悍马HA16.ULTRA下

捷波悍马HA16.ULTRA

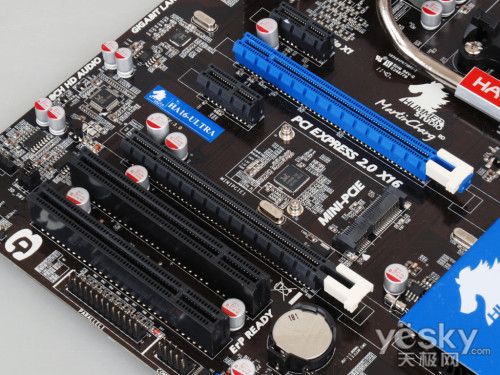

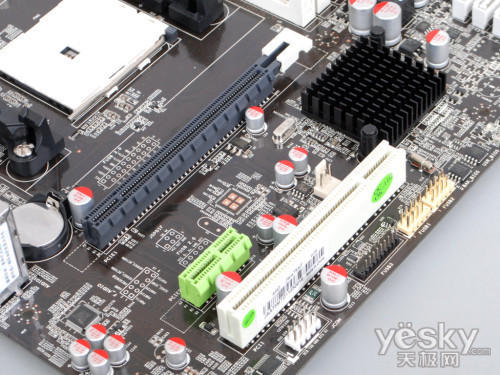

悍马HA16主板提供了两条PCI、一条PCI-E x1，一条MINI PCI-E扩展槽，扩展性能丰富;显卡性能支持上，主板提供两条PCI-E x16显卡插槽，支持Crossfirex交火技术，此外通过L1ano处理器的内建图形芯片，还能够实现Dual Graphics技术，支持内建图形芯片与独立显卡混合运算，为用户提供后续升级最佳方案。

捷波悍马HA16.ULTRA

捷波悍马HA16.ULTRA

捷波悍马HA16.ULTRA

捷波悍马HA16.ULTRA

性价比极强的一款A75。做工不错，功能齐全，SATA3，USB3.0接口一应俱全，考虑了多种用户的需求。能够满足绝大部分主流用户的日常使用。在市面上诸多A75产品中，捷波悍马HA16-Ultra不光功能性能脱颖而出，价格与同类产品相比也是惊人的低，确实非常难得

第15页 A75外观介绍 杰微A75MT上

杰微A75MT

杰微JWA75MT

主板包装采用了蓝黑色的主色调，看上去还是能够吸引我们的眼球。而主板采用了mATX小板设计，深棕色的PCB板看上去相当的低调。主板的设计相当紧凑，布线也相当规整，全固态电容设计保证了主板使用过程中的寿命和稳定性。

杰微JWA75MT

主板搭载FM1处理器接口，支持全新的Llano平台APU。同时主板为处理器提供了5相供电设计，也能够为APU提供足够的电力，保证了平台的稳定性。

杰微JWA75MT

内存插槽方面，主板拥有4条DIMM内存插槽，支持双通道DDR3-1866规格内存，用户可以使用高频内存来释放APU独显核心的潜力。磁盘接口方面，主板拥有6个SATA3接口，让接口不再成为固态硬盘的瓶颈。

杰微JWA75MT

扩展插槽方面，主板拥有1条PCI-E x16插槽、1条PCI-E x1插槽以及1条PCI插槽，支持Dual Graphics技术。可能扩展插槽的数量并不算多，对于一款mATX主板来说已经是难能可贵。

第16页 A75外观介绍 杰微A75MT下

杰微JWA75MT

在音效芯片的选择上，主板板载了来自于Realtek的ALC892 8声道音效芯片，可以为用户带来出色的影音体验。而网络芯片主板拥有同样来自于Realtek的RTL8111E千兆网络芯片，在稳定性上有所保证。

杰微JWA75MT

背部接口方面，主板拥有2个PS/2接口、2个USB2.0接口、2个USB3.0接口、VGA/DVI/HDMI视频输出、网络接口、模拟音频输出、光纤输出以及同轴输出。如此多而丰富的接口配置甚至让许多ATX大板都为之汗颜，同时也能够充分满足用户的需求。

第17页 A75外观介绍 战斧C.A75 X5 V14上

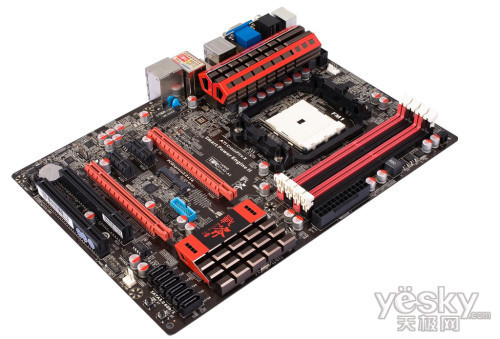

战斧C.A75 X5 V14

战斧C.A75 X5 V14

战斧C.A75 X5 V14延用战斧红黑配色设计。采用A.S.C全固态电容，全封闭式铁素体电感方案。基于AMD HUDSON D3 A75 FCH单芯片，原生支持USB3.0支持以及6个SATA6Gbps接口。采用AMD FM1处理器接口，支持全系列Llano APU处理器，支持AMD Turbo Core动态加速技术。采用5相供电设计，同时支持Smart Power EngineII智能节能引擎。支持双路Crossfire以及DualGraphics双显卡加速。提供包括VGA，DVI，HDMI1.4全高清Party方案。散热系统也升级Cool-AX 2.0版。提供完整4根DDR3内存插槽，支持双通道DDR3 1333/1600/1866Mhz规格。

供电部分

供电系统

战斧C.A75 X5 V14处理器供电使用4+1相方案，每相供电使用1上2下MOS管搭配，可以支持TDP超过125W处理器，并支持智能主板3.0技术中的S.P.E智能节能引擎，最高可以带来50%的节能效果。供电处提供了LED指示灯，方便裸机玩家查看变化。MOS管散热也配备全新Cool-AX 2.0散热，仿武器题材设计，有效散热面积可以提升50%以上。

拓展接口

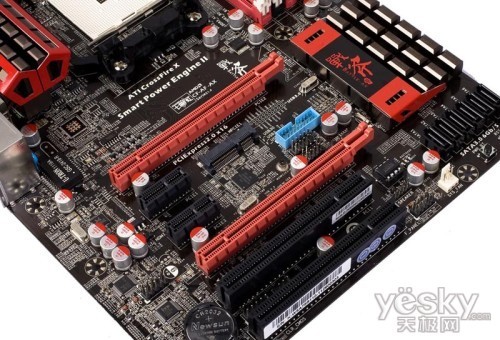

支持双路CrossfireX技术，同时支持AMD Dual Graphics双显卡加速技术，能实现独显与APU自带显卡混合加速。间格两个PCIE插槽方便用户选择双槽显卡组建交火。扩展方面还提供两个PCIE 1X接口以及PCI插槽。

第18页 A75外观介绍 战斧C.A75 X5 V14中

拓展接口

板载USB3/无线扩展

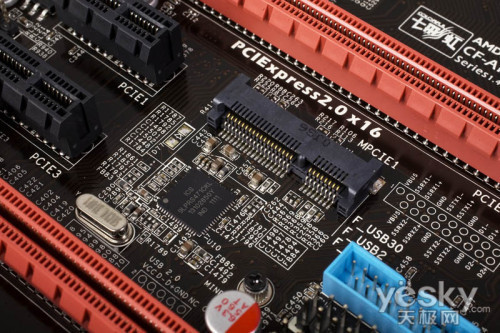

战斧C.A75 X5 V14支持mini-PCIE无线模块扩展，以及支持USB3.0扩展(蓝色20-pin插槽)，对于机箱带USB3.0扩展的非常适用。

内存插槽

桥接芯片

提供完整4根DDR3内存插槽，支持双通道DDR3 1333/1600/1866Mhz规格。并带有独立一相供电，更多的滤波电容，支持功率可达到35W。由HUDSON D3原生提供了6个SATA3.0高速硬盘接口，支持Raid 0，1，10，5及AHCI组建。

第19页 A75外观介绍 战斧C.A75 X5 V14下

板载Q-Buttons快捷按键

板载Q-Buttons快捷按键

板载Q-Buttons快捷按键，方便裸面玩家超频时调试操作。另外可以看到，为了避免用户误操作，清空CMOS的按键与Power及Reset的按键并没有设计在一起。

IO面板接口

IO面板采用七彩虹高清"party"方案。视频输出方面，提供VGA，DVI以及最新HDMI V1.4规范输出。USB方面原生提供2个USB3.0接口以及4个USB2.0接口。音效方面支持8声道杜比7.1音效，支持光纤音频以及铜轴Spdif音频功能。

从外观设计以及规格参数看，战斧C.A75 X5 V14与以往战斧产品相比，有了不少的改进及升级。官方也表示该产品将成为战斧首款旗舰级型号。除了Cool-AX 2.0散热系统外，在主板在超频方面也作出优化，包括采用中文BIOS技术，开放更多电压值，以及允许用户超倍频等，此前有网友已经利用该主板成功一颗A6处理器外频超至145MHz(默认100MHz)，主频达到3.1GHz，超过最高端的A8 3850。目前该主板已经上市，报价599元，感兴趣的朋友不妨关注一下。

第20页 A75评测 测试平台介绍

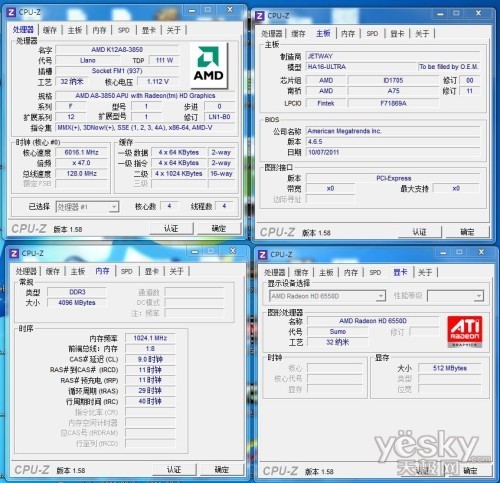

测试平台介绍：

第21页 PC Mark7 整体性能测试

PC Mark7 整体性能测试

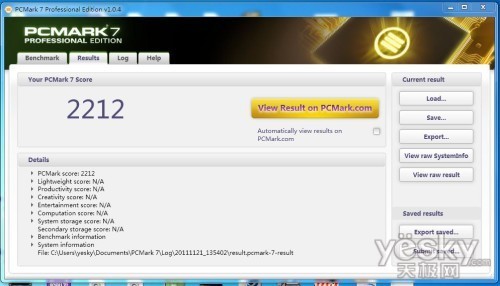

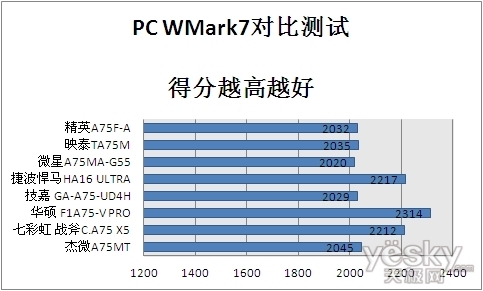

PCMark 7也是一套针对PC系统进行综合性能分析的测试套装，不过这次需要操作系统是微软Windows 7，Windows Vista/XP完全被淘汰。

PCMark 7包含七个不同的测试环节，由总共25个独立工作负载组成，涵盖了存储、计算、图像与视频处理、网络浏览、游戏等PC日常应用的方方面面。

PCMark 7提供了三个不同版本，包括免费且不限制运行次数的基础版(Basic Edition)、功能完整收费40美元的高级版(Advanced Edition)、针对商业用户收费上千美元的专业版(Professional Edition)。普通用户使用基础版即可，只是不能自定义测试项目而已。

第22页 3D Mark11 3D性能测试

3D Mark11 3D性能测试

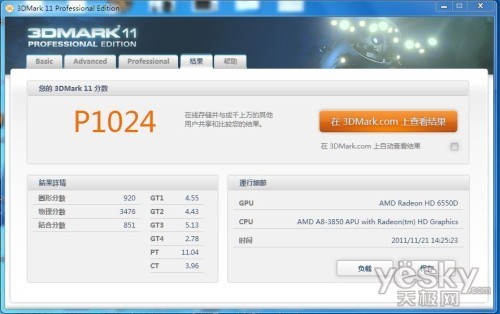

PC游戏随去年Windows 7的发布进入DirectX 11时代，然而众多“参赛选手”DX11显卡早已磨拳擦掌准备上阵厮杀，我们却迟迟没有一个权威性的基准测试软件，来衡量游戏显卡DX11性能的高低。终于，DX11时代的3DMark在今天来到了我们面前。

大家都知道，3DMark 11最大的卖点就是使用原生DirectX 11引擎，在测试场景中应用了包括Tessellation曲面细分、Compute Shader以及多线程在内的大量DX11新特性。

3Dmark 11包含了深海（Deep Sea）和神庙（High Temple）两大测试场景，画面效果堪比CG电影，不为测试仅为欣赏其美轮美奂画面效果，畅想未来游戏的图形发展趋势，3DMark 11也不容错过。

3DMark 11包含四个图形测试项目，一项物理测试和一组综合性测试，并重新提供了Demo演示模式。该测试程序使用了Bullet物理引擎，支持新的在线服务，并在原有英文支持的基础上，加入了德语、芬兰语以及简繁体中文的原生支持。

3DMark 11分为基础版(Basic Edition)、高级版(Advanced Edition)和专业版(Professional Edition)三种版本： 基础版免费，只能进行性能级（Performance）预设测试，包括四个图形测试场景、物理测试场景、综合测试场景、音频视觉演示(分辨率固定于720p)。可在线创建账户、查询和对比结果。有广告。

第23页 AIDA64 内存读取测试

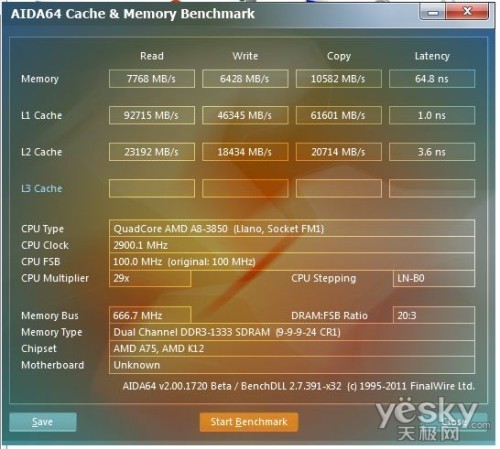

AIDA64 内存读取测试

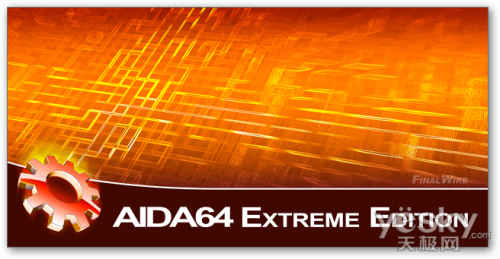

EVEREST可以说是一款大名鼎鼎的系统检测软件，绝对装机必备，不过它的历史却有点儿复杂：早在16位系统的时候它叫AIDA16，后来随着32位技术来临改名为AIDA32，随后再次更名才成了EVEREST。现在它的开发商Lavalys公司已经被FinalWire所收购，自己也又一次改名，变成了AIDA64，算是在回归传统的同时拥抱64位技术，程序图标都是个大大的“64”，但是原来的EVEREST却不会再更新了。

FinalWire的历史也颇为悠久，1995年就推出了自己的第一款系统诊断测试工具ASMDEMO，现在更是决心把AIDA64打造成64位多核心时代的新标杆。

今年10月初的时候，FinalWire首次发布了AIDA 64 1.00正式版，硬件数据库规模超过11.5万条，特别是新增了300多种固态硬盘产品，可显示闪存类型、控制器型号、物理尺寸、读写性能等等，并支持显示Indilinx、Intel、JMicron、三星、SandForce等控制器的S.M.A.R.T.磁盘信息。

系统稳定性测试模块也增加了64位支持，处理器和内存测试项目全面升级，并且支持过热、过压、风扇的声音警报和紧急程序启动，而且通过加入Intel QST 2.0、Koolance TMS-200和DIMM传感器支持，实时硬件监控模块也加强大。

第24页 CINEBENCH R11.5核心效能测试

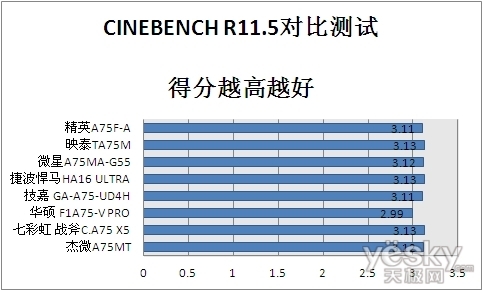

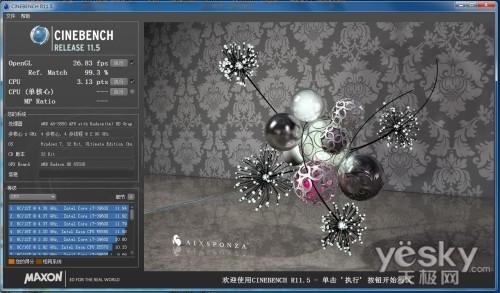

CINEBENCH R11.5核心效能测试

Cinebench R11.5是一款专门针对处理器多线程处理器能力测试开发的软件，软件早期的版本为R10.5.最新的版本R11.5中加入了最新多核处理器的支持。这款软件也是测试处理器常用的必备工具之一，测试中共分为CPU和OpenGL两部分内容。

第25页 HD TUNE Pro硬盘读取测试

HD TUNE Pro硬盘读取测试

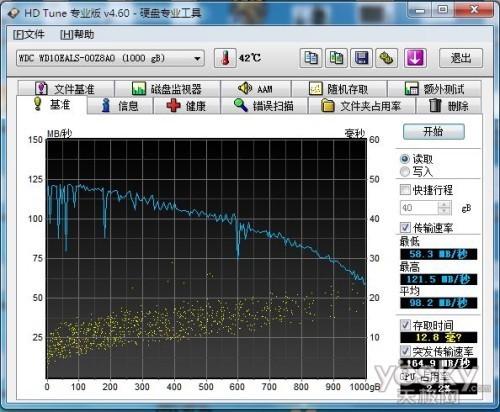

HDTune是一款小巧易用的硬盘检测工具软件，HD Tune Pro也是一款适用于移动硬盘检测工具。主要功能有硬盘传输速率检测，健康状态检测，温度检测及磁盘表面扫描等。另外，还能检测出硬盘的固件版本、序列号、容量、缓存大小以及当前的Ultra DMA模式等。虽然这些功能其它软件也有，但难能可贵的是此软件把所有这些功能积于一身，而且非常小巧，速度又快，更重要的是它是免费软件，可自由使用。

第26页 Wprime 2.04对比测试

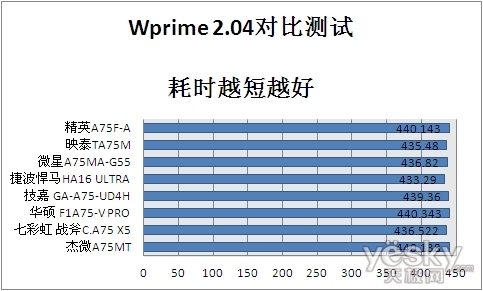

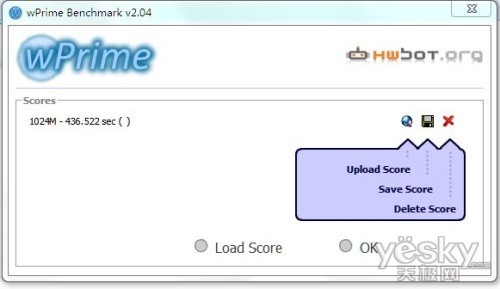

Wprime 2.04对比测试

wPrime是一款多线程计算测试工具，测试多核心处理器比Super Pi更准确。与SuperPI的单线程运算不同的是，wPrime在打开一个软件界面下，可以支持多个核心的处理器运算，甚至是8核心处理器。不过要提醒大家的是，最小的运算是32M位，如果你的CPU不够强劲，没有一段时间是不行的。

第27页 Fritz Chess Benchmark

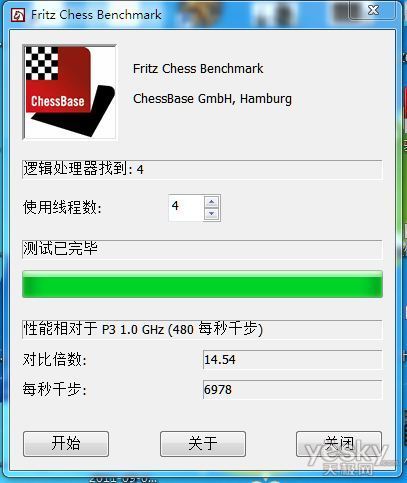

Fritz Chess Benchmark

Fritz Chess Benchmark被大家俗称为国际象棋测试，它能测试你的处理器每秒能计算多少步?你的处理器计算能力究竟有多强?还在一天一天地想像多少钱的价格买多少钱的性能?能告诉你答案，让你的处理器计算象棋步数，越大则处理性能越高，软件以p3做为对比系统，虽然现在的处理器远远高于可怜的P3，但是具体的每秒计算量也足够证明处理器的真实水准。（使用也相当简单，点开选择计算使用的核心数量，开始运行，运行中选择的核心将全部处于满载状态，所以这个软件也可以测试处理器的兼容性，稳定性和超频性，当然也可以看到满载时，处理器的温度）

第28页 APU处理器超频测试

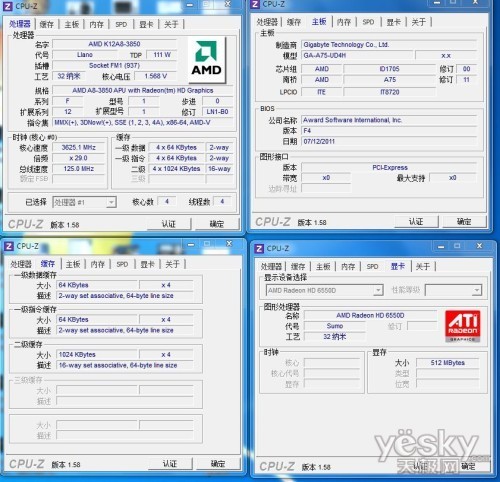

APU处理器超频测试

第29页 A75使用技巧 如果实现混合交火？

如果实现混合交火？

如果实现混合交火？

目前A75的混合交火设置起来比较繁琐，需要设置的BIOS选项也相对较多。首选，插入外置显卡并将显示器连接至核心显卡上，连接完成后进入BIOS找到芯片组设置(Chipset)，接着进入北桥设置(NorthBridge)，找到显示设备(PrimryVideoDevice)，将此选项设置为IGO后保存设置。随后进入系统安装AMD 11.6a或以上版本驱动，最后检查驱动是否安装成功。

接下来我们进行独立显卡设置。首选，将独立显卡安装到主板第一条PCIE插座上，并将显示器接入到独立显卡之上。启动电脑进入BIOS设置，选择打开环绕输出(Surround View)这项非常重要，只有打开了环绕输出，用户才可以使用混合交火。

优化混合交火性能？

玩家需进入北桥设置的图形配置选项(GFX Configuration)内，设置显示核心为强制模式(Forece)，调节这个选项的目的是可以实现手动设置显示核心共享内存。推荐玩家设置为512MB的UMA共享内存。最后我们将PCI-E性能控制策略(PSPP Policy)设置成高性能(Performance)，以便保证独显能够发挥最大性能值。

A75主板的交火设置与890GX比较相似，需要设置的选项比较多，而且有些凌乱，不过玩家只要熟悉掌握操作起来也不是什么难事。

第30页 A75将超频进行到底2011年主板频道年度横评

结语：A75芯片组优势明显

集成显卡一直是AMD平台的强项，AMD A75+APU的平台继承了AMD的传统优势，Llano A系列APU内部集成了AMD目前最为先进的HD6500产品系列GPU。除此之外A75芯片组还原生了4个USB 3.0输出，这足以满足用户日常接驳告诉移动设备的需求。有以上的两点优势但价格方面还是一如既往的便宜，符合AMD一贯走高性价比的路线。笔者预计A75的普及必然对英特尔H61造成一定的威胁。
