【PConline 评测】大数据与云计算、虚拟化是时下IT界内的几个热点话题，如何在有限的空间内构建强大的数据中心成为值得关注的课题，正睿I2696286S-E是正睿新近推出的数据中心建设超值解决方案。双路2U机架式服务器正睿I2696286S-E，采用了两颗Intel至强5645处理器，QPI速度达5.86GT/s， 最大支持96GB内存。今天我们就通过的详细的拆解来了解一下这款产品。
小空间大数据 超值正睿机架服务器拆解
正睿I2696286S-E外观及接口
首先来看下整体外观，2U机架式设计，大小为650mm×430mm×88mm，这款正睿服务器主题采用银白色和黑色基调，正面有电源开关、指示灯和一个USB2.0接口，可热拔插的硬盘及DVD光驱也同样在正面，这样设计方便操作与查看。

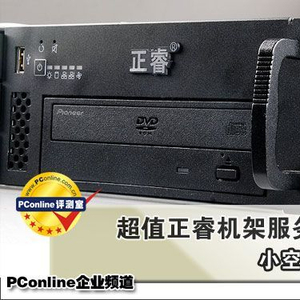

正睿I2696286S-E 正面
正面电源开关、指示灯及DVD光驱
卡扣式的设计硬盘盘位，外加可热拔插，便于拆取及检测。
硬盘
标配硬盘
此次拆解的产品标配一块希捷的SAS企业级300G硬盘，轴转速高达15000转/分钟，随机寻道时间为3.5ms ，SAS接口传输速度可达3Gb/s。>>
-----------------------------------------------------------------------------
相关文章：
高性价比之选 揭秘清华同方超强TP240！
http://servers.pconline.com.cn/evaluating/1108/2490165.html
浪潮英信服务器NP3020M2新品拆解评测！
http://servers.pconline.com.cn/evaluating/1107/2474101.html
16万亿次超算新宠 C410x深度拆解揭秘！
http://servers.pconline.com.cn/evaluating/1107/2463603.html
华丽特效技术支撑 HP工作站Z800专业评测
http://servers.pconline.com.cn/evaluating/1102/2344156.html
如果您什么服务器问题，请点击以下链接，进入PConline 服务器论坛：
http://itbbs.pconline.com.cn/network/f252.html
-----------------------------------------------------------------------------
正睿I2696286S-E侧面共有三个主散热孔，另外，侧面还有许多小孔或是散热或是用于固定在机架中的螺孔。通过主散热孔，我们可以隐约看到一些线路或者是主板的一角，方便散热。
侧面1
侧面2
散热孔的位置一般要在设立在发热较多的地方，我们透过散热孔中可以看到线路或是主板的一角。
散热孔
正睿I2696286S-E背面也有散热孔，另外就是电源插口、风扇和各种接口了。
正背面
电源插口
背部接口
除了前置的一个USB接口外，背部还有两个USB接口。另外有PS/2接口键鼠，VIDEO、COM，还提供了两个千兆以太网接口。>>
正睿I2696286S-E内部结构设计
看完了外观现在就来看打开顶盖看看内部结构，顶盖是用一个螺丝和两个卡扣固定的。
顶盖
顶盖扣及侧面散热
拧出顶部的螺丝后按下卡扣就能打开顶盖。
内部总观
顶盖打开后，我们可以看到中部的四个风扇组成的隔墙将正睿服务器分为两个部分。硬盘和DVD驱动位于前半部分，主板和电源适配器位于后半部分。
中部风扇
线路布局及CPU
两个CPU小风扇
中部的四个风扇和两个CPU风扇构建了服务器通风系统的主体。细看一下，整体线路布局也十分整齐。>>
正睿I2696286S-E主板及各芯片
卸下CPU上面的两颗小风扇后，清理完散热所用硅胶可以看到正睿I2696286S-E采用的两颗32nm制程的英特尔六核的至强E5645处理器，主频2.4GHz，12M高速智能缓存，并且支持睿频、超线程、虚拟化等技术。
至强 E5645
显示芯片
正睿I2696286S-E采用Aspeed AST2050显示芯片，最大8M显存，最大分辨率为1024×768，最大色彩为16777216 colors。一般来说，对于服务器这样的配置已经足够。
输入输出控制芯片
输入输出控制芯片采用的是华邦（Winbond）的W83667HG，该控制芯片含有能执行CPU动态超压设定的VID输入输出脚位，满足对高CPU执行效能之需求。
千兆以太网控制模块
正睿I2696286S-E以太网控制模块采用的是帛汉（BOTHAND）公司的24HSS104R-2-HF千兆以太网控制芯片。
缓存芯片
正睿I2696286S-E的缓存芯片为9DB1200CGLF。
电源适配器
电源适配器位于主板旁边，工作电压为115~240V，输入电压频率为43~67Hz。最大电压和电流为250V和8A。>>
拆下主板，可以看到一块塑料硬膜，将地面的散热孔与主板隔开，减少灰尘污染。
主板下面的塑料硬膜
主板
正睿I2696286S-E内存类型为三通道DDR3 REG/ECC，频率为1333MHz，总共有12个DIMM内存插槽，最大支持12个8GB内存总共96GB内存，本次拆解的版本标配六个Transcend(创见)的4GB DDR3 REG内存条。
标配内存型号
主板接口部分
扩展槽
正睿I2696286S-E有四个PCI-E、一个PCI扩展槽。紧挨着扩展槽的是磁盘阵列卡华硕PIKE 2008，这是一款支持SAS2.0标准的阵列卡，理论传输速度可达6GB/s，磁盘阵列支持SAS RAID 0,1,10,5模式，用户可以获得更为可靠的信息保护和更快的读写速度。
磁盘阵列卡华硕PIKE 2008
全文总结
正睿I2696286S-E
整体来说，正睿I2696286S-E做工还算精细，卡扣式的顶盖和硬盘盘位设计，不乏人性化，散热设计也比较科学，内部通风顺畅。两颗32nm制程的英特尔六核的至强E5645处理器保证了其性能的强劲，高速硬盘和磁盘阵列卡，最大96GB内存、千兆网卡、显卡芯片等这些配置再配以机架式的设计使得正睿I2696286S-E适用于多种环境。[返回频道首页]
