作为一名资深宅男，笔者跟屏幕前的许多人一样都是萝莉控，对娇小的事物有着特殊的爱好。而在大多数人心目中，性能强劲的显卡通常都是一副傻大黑粗的尊荣，毫无美感可言。所以当笔者发现我们收到这块XFX的“小”显卡竟然是一块HD6870时，兴趣在第一时间被勾了起来。

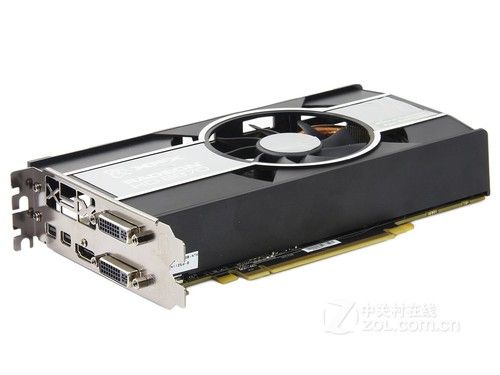

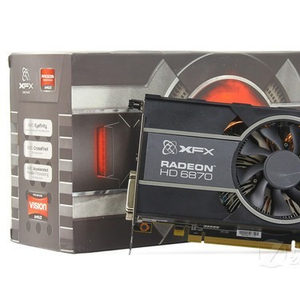

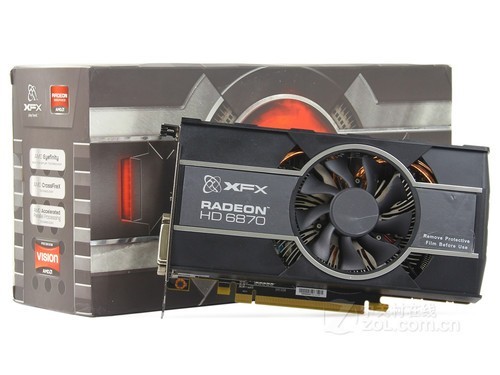

XFX HD-687A-ZHF X上校版显卡
XFX HD-687A-ZHF X上校版采用专门设计的短小版PCB，不仅对公版设计进行了适当的修改和“瘦身”，而且在保证HD6870稳定工作的同时尽可能的减小了自身的尺寸。
XFX HD-687A-ZHF X上校版拆解
XFX HD-687A-ZHF X上校版散热方案
除了小巧的板型，XFX HD-687A-ZHF X上校版的散热部分也很有特色，其空气动力学设计的特殊风扇叶片能够有效地减少高速运行是的噪音，而发散状的散热鳍片，其灵感则来自曾经的INTEL盒装CPU散热器。这套散热系统有效地保证了XFX HD-687A-ZHF X上校版的稳定运行。
XFX HD-687A-ZHF X上校版供电细节
尽管身形娇小，但毕竟XFX HD-687A-ZHF X上校版是一块HD6870显卡，因此必要的供电设计以及双6PIN的供电接口还是必要的。
XFX HD-687A-ZHF X上校版核心及显存
XFX HD-687A-ZHF X上校版所采用的核心基于Barts构架，拥有1120个流处理器，完整支持DirectX 11，默认运行频率900MHz。其显存颗粒则来自尔必达，默认运行频率4200MHz。

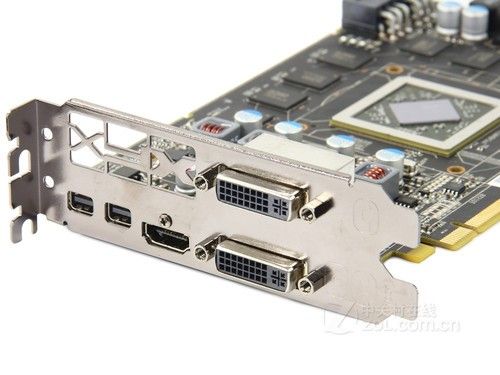

XFX HD-687A-ZHF X上校版输出接口
尽管PCB采用了小巧方案，但XFX HD-687A-ZHF X上校版的接口部分并未因此受到影响。双mini DP+HDMI+双DVI的接口方案为用户根据自己的需要选择输出提供了基础。

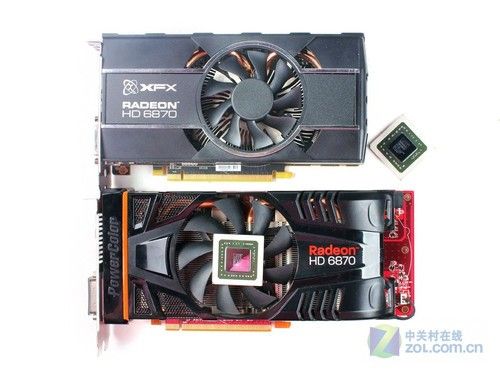

XFX HD-687A-ZHF X上校版到底有多小呢？看一下它与正常长度的HD6870之间的差距，你就能明白了。
如果你还觉得不够直观的话，请不用担心，我们特地请来了主板频道的小苦同学来为大家进行人肉演示。在之前某产品的测试中，小苦同学曾经勇敢的以自己的头部作为参照系为我们展示了被测显卡的尺寸，相信这次他的友情出演一定会给你更加直观的尺寸感。
第2页：测试平台软硬件环境
● 测试平台硬件环境
性能测试使用的硬件平台由Intel Core i7-975 Extreme Edition、ASUS P6T Deluxe主板和2GB*3三通道DDR3-1600内存构成。细节及软件 环境设定见下表：
| 测 试 平 台 硬 件 | |
| 中央处理器 | Intel Core i7-975 Extreme Edition |
| （4核 / 超线程 / 133MHz*25 / 8MB共享缓存 ） | |
| 散热器 | Thermalright Ultra-120 eXtreme |
| （单个120mm*25mm风扇 / 1600RPM） | |
| 内存模组 | Apacer PC3-12800 猎豹套装 2GB*3 |
| （SPD:1600 8-8-8-24-2T） | |
| 主板 | ASUS P6T Deluxe |
| （Intel X58 + ICH10R Chipset） | |
| 显示卡 | |
| AMD 产 品 | |
| XFX HD-687A-ZHF X上校版 | |
| （Barts/1024MB/核心:900MHz / Shader:900Mhz / 显存:4200Mhz） | |
| 硬盘 | Seagate 1T |
| （1TB / 7200RPM / 32M | |
| 电源供应器 | AcBel R8 ATX-700CA-AB8FB |
| （ATX12V 2.0 / 700W） | |
| 显示器 | DELL UltraSharp 3008WFP |
| （30英寸LCD / 2560*1600分辨率） | |

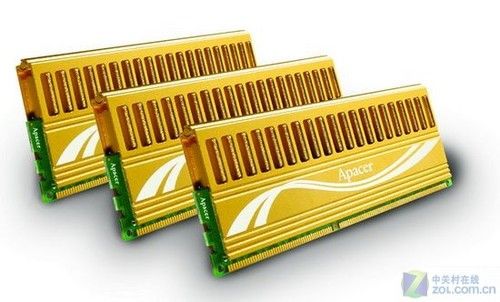

Apacer猎豹6GB DDR3-1600套装

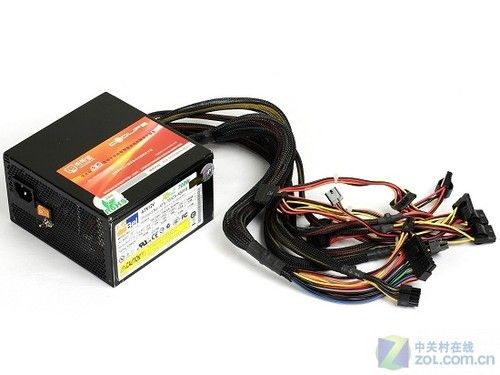

AcBel R8 ATX-700CA-AB8FB

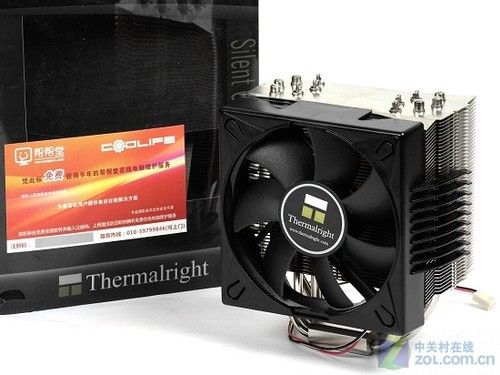

Thermalright Ultra-120 eXtreme
我们的硬件评测使用的内存模组由宇瞻（Apacer）中国区总代理佳明国际提供，电源供应器、CPU散热器由华硕（ASUS）玩家国度官方店、利民（Thermalright）的北京总代理，COOLIFE玩家国度俱乐部提供。
● 测试系统的软件环境
为保证系统平台具有最佳的稳定性，此次硬件评测中所使用的操作系统均为Microsoft Windows 7 正版授权产品。使用Windows 7正版软件能够获得最好的兼容性以及系统升级更新服务。
用户在体验或购买安装Windows 7的操作系统时请认准所装系统是否已经获得正版授权许可！未经授权的非正版软件将无法获得包括更新等功能在内的Windows 7服务。
| 操 作 系 统 及 驱 动 | |
| 操作系统 | |
| Microsoft Windows 7 Ultimate RTM | |
| （中文版 / 版本号7600） | |
| 主板芯片组 驱动 | Intel Chipset Device Software for Win7 |
| （WHQL / 版本号 9.1.1.1125） | |
| 显卡驱动 | |
| AMD Catalyst | |
| （WHQL / 版本号 11.7） | |
2560*1600_32bit 60Hz | |
| 测 试 平 台 软 件 | ||
| 3D合成 测试软件 | 3Dmark Vantage | |
| Futuremark / 版本号1.2 | ||
| 3Dmark 11 | ||
| Futuremark / 版本号1.0 | ||
| 3D游戏 测试项目 | ||
| DirectX 11游戏 | ||
| Battlefield：Bad Company 2 | ||
| EA / 版本号 1.0 | ||
| Colin McRae DiRT 3 | ||
| Codemasters / 版本号 1.0 | ||
| Lost Planet2 | ||
| Capcom / 版本号 1.0 | ||
| S.T.A.L.K.E.R.:Call of Pripyat | ||
| Koch / 版本号 1.0 | ||
| 辅助测试软件 | Fraps | |
| beepa / 版本号 3.2.3 | ||
各类合成测试软件和直接测速软件都用得分来衡量性能，数值越高越好。
第3页：测试项目及测试成绩
● 测试项目及测试成绩

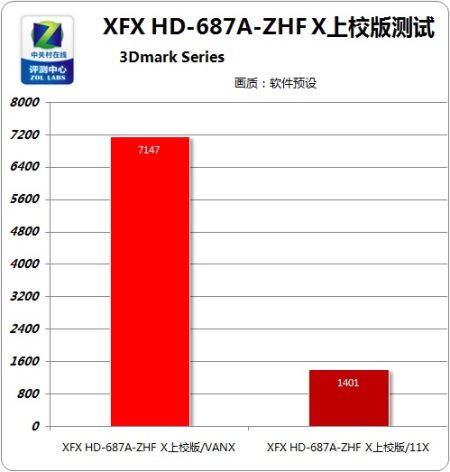

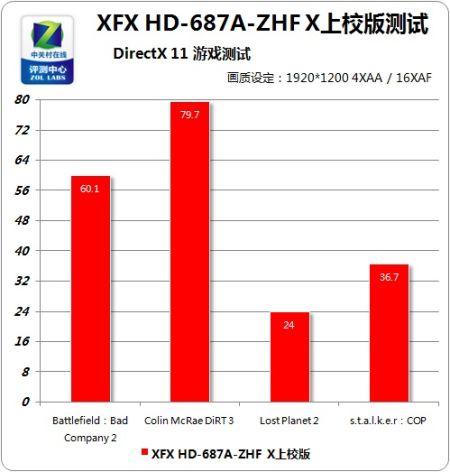

测试环节中，我们分别使用3Dmark Vantage及3Dmark11取得显卡的理论性能，使用战地之叛逆连队2、尘埃3、失落星球2以及潜行者之普里皮亚季的召唤四款游戏测试DX11游戏性能。游戏测试全部在最高特效设置，1920X1200/4XAA/16XAF的环境下进行，。测试结果如下：
测试结果显示，萝莉身形的XFX HD-687A-ZHF X上校版并未因为其外表而影响性能，作为一块HD6870，他完全可以满足用户在Full HD分辨率下全开特效流畅享受游戏的需求。
第4页：测试总结
● 测试总结
| XFX HD-687A-ZF 上 校 版 测 试 综 述 | |||
| |||
| 评分项目 | |||
| 产品设计 | |||
| 产品定位 | ★★★★☆ | ||
| 用料品质 | ★★★★☆ | ||
| 市场定价 | ★★★★☆ | ||
| 性能表现 | |||
| 3D性能 | ★★★★☆ | ||
| 游戏性能 | ★★★★☆ | ||
| 人性化设计 | |||
| 噪音控制 | ★★★☆☆ | ||
| 超频能力 | ★★★★☆ | ||
| 接口附件 | ★★★★☆ | ||
| 温度控制 | ★★★★☆ | ||
| 设计细节 | ★★★★☆ | ||
| 编辑点评 | 总结： | ||
优势： | |||
遗憾： | |||
注：ZOL显卡频道产品打分细节标准
满分：★★★★★ 零分：☆☆☆☆☆ 未测试不评价：-----
● 产品设计：
1、产品定位：产品的设计是否符合目标用户的需要。
2、用料品质：供电设计是否豪华，用料可否保证显卡长期稳定运行。
3、市场定价：价格是否合理，比同类定位产品高减分，比同类定位产品低加分。
● 性能表现：
1、3D性能： 与同芯片产品比较，3D基准性能高低。
2、游戏性能：主观评价游戏当中的应用性。
● 人性化设计：
1、噪音控制：人体感觉得到的噪音带来的负面影响。
2、超频能力：显卡频率的可提升空间。
3、接口附件：通用性是否强，附件能否给用户解决临时出现的问题。
4、温度控制：通过测试了解显卡的温度控制程度。
5、设计细节：产品的美观度、细节的把控、各种人性化的技术运用。
