倒置38度机箱风道 解救非公版显卡尴尬

作者：中关村在线 赵子悦

前一段时间我们出了一篇文章，题目叫《风道之谜 38度机箱能否化腐朽为神奇?》，主要和大家一起研究了一下，超频三在官方微博中，放出的一张“38度机箱倒置”的机箱风道设计图，讨论了一下这种方案的可行性。从实际测试结果来看，相对于传统上置电源机箱以及目前的下置电源机箱来说，CPU核心温度和硬盘温度，下降比较明显，而显卡核心降温效果一般。但是总体来说，38度机箱倒置180度，还是有着比较明显的优势的。

但是在测试过程中，比较遗憾的是，没有使用到非公版显卡，来整体的考量一下，非公版显卡对于机箱内部的影响。实际上，对于许多玩家来说，公版显卡有时候是在不能满足玩家的真正需要，但是使用非公版显卡，巨大的散热量，对机箱内部温度环境又造成二次污染，非常矛盾。

因此大多数情况下，这些使用非公版显卡的玩家，都会选择一款内部宽大，并且散热效果非常良好的机箱产品。而上次笔者自己改造的那个“旋转180度38度机箱”，会不会很好的解决非公版显卡巨大散热量以及“污染”的问题的呢？这个就是我们今天要跟大家讨论的重点。

说“公版显卡”与“非公版显卡”的比较，其实并不太准确，实际上，我们此次对比的焦点，是对于热管散热显卡和均热板散热显卡的散热影响。也就是说，在这个倒置180度的机箱中，会不会解决掉非公版显卡在传统机箱中的尴尬，会不会有比较大的降温效果。

热管散热原理

实际上我们知道，对于热管散热显卡来说，热管散热其实是有一定方向的。方向性的错误指向，就有可能导致热管散热器散热效果不佳。

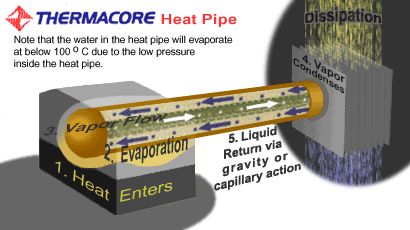

热管工作流程示意图

典型的热管由管壳、吸液芯和端盖组成，将管内抽成一定负压后充以适量的工作物质（工质），使紧贴管内壁的吸液芯毛细孔中充满液体后加以密封。当热管一端受热时毛细芯中的工质蒸发汽化，蒸汽在微小压差下流向另一端放出热量后凝结成液体，液体再沿多孔材料借助毛细力和重力流回蒸发端，如此循环不断传递热量。

也就说，热管中冷凝后的液体受毛细力和重力回流，而如果冷凝后的液体回流方向与重力方向相反。那么热管散热的效果就会受到比较大的影响。因此这就是就是为什么说热管散热有“方向性”的原因。

均热板散热原理

而对于均热板散热来说，这就要简单得多。

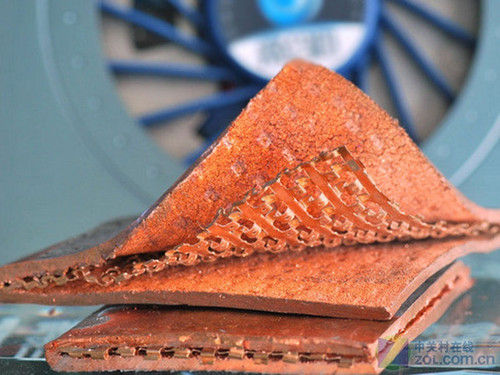

被拆解的均热板

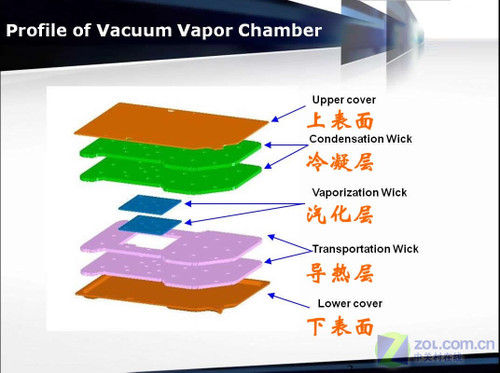

均热板的物理结构共分为5个技术层和8个物理层，由上至下分别为上表面、冷凝层、汽化层、导热层和下表面，其中冷凝层、汽化层和导热层分别为2层。

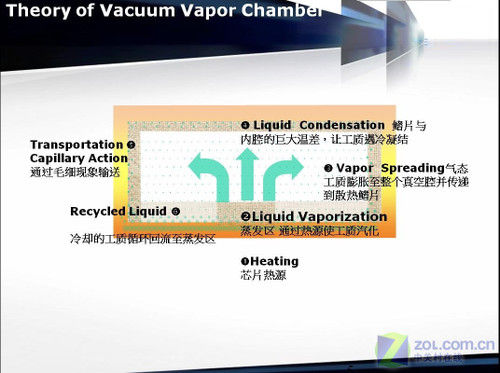

而从原理来看，可能我们会发现，均热板的散热原理，与热管散热原理基本一致，同样是从吸热底吸收热量一直到冷凝液散热冷凝，然后回流，重新蒸发、回流反复循环。看似一样，但是实际上也有着很大的区别，如果形象一点说，均热板其实是由超多个毛细热管组成（当然只是这个是比较容易理解的说法），进行散热，并且蒸发、回流整个过程和路程非常短，因此受到重力影响也就相对较小。所以对于均热板散热显卡来说，就没有过多方向性的要求。

之前的测试，也是证实了这一点。这就对就有不少网友提出的质疑，为什么显卡被放到机箱上部后，并没有出现温度明显的下降的原因，有了个很好的解释。

第3页：能否解决非公版显卡散热尴尬

那么下面我们就来实际测试一下，这个倒置180的机箱对于非公版显卡或者说热管散热显卡来说，真的会起到意想不到的散热效果吗？


非公版热管散热显卡


公版均热板散热显卡

测试方法：

1.我们使用两块核心频率基本相同的两款HD6950显卡进行对于，一个为非公版热管散热显卡，另外一个为公版散热显卡。

2.分别在显卡顶部安装风扇，风向分别向内、向外吹风。

3.使用正常情况下，38度机箱正常使用方式，两款显卡温度满载温度作为参考范本。测试环境温度为27度。

测试平台

第4页：结果意料之中 成绩出乎想象

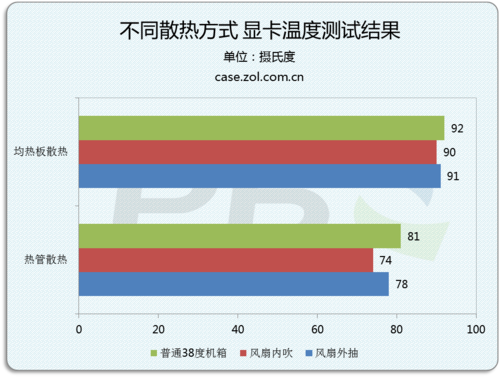

经过数小时的测试，下面我们就来看看结果结果如何？首先我们来看看机箱内部各个核心硬件设备的温度状况。

从上面得出的数据，我们可以总结出一下两点：

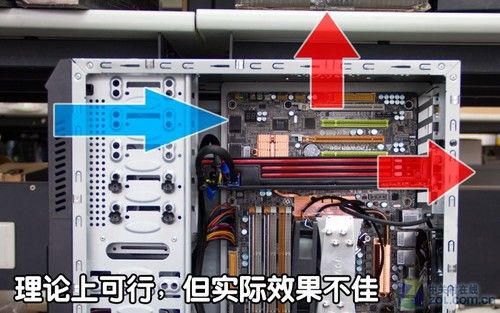

1.机箱顶部负压差散热，效果不佳。理论上讲，对于使用公版涡轮扇显卡来说，按照原始的设计图的设想，涡轮扇瓦外抽散热，再加上顶部外抽风扇，可以造成局部的负压差，加快机箱前面板进入冷空气的速度和进风量，从而直接被涡轮扇吸入，为显卡提供散热。

但是实际上，经过我们的测试，这样的结果并没有出现，顶部风扇外抽、内吹得出来的成绩，基本一样。理论上，这样的设计和构想没有错，但是可能忽略了高热区域气压的影响。我们知道气压差，不仅仅是靠空气的稀薄程度来决定的，对于温度的影响，也不能忽视。由于显卡温度过高，造成局部气压升高，即便有风扇协助空气流动，效果有限。另外，如果前面方有光驱的话，这样的散热效果可能会更差。

2.非公版热管散热显卡，效果非常明显。从实际测试来上看，热管散热显卡在倒置38度机箱中的表现非常喜人。无论是风扇外抽还是内吹，显卡核心温度都有明显的下降。而当顶部风扇内吹时，由于风量的、风压的加大，看卡的核心温度降到最低，与普通38度机箱相比，有着7度左右的温差。可以说这样的明显的温差效果，对于显卡散热来说，非常好。

第5页：非公版显卡对CPU影响有限

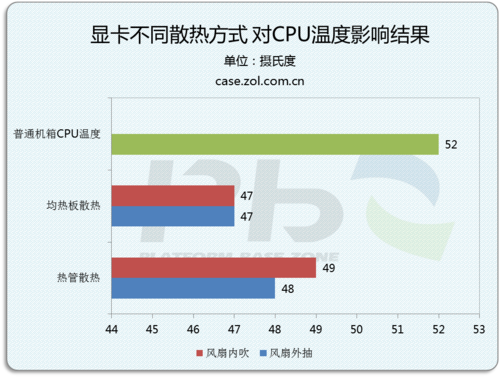

通过上面的测试结果，我们可以看出倒置38度机箱后，对于非公版热管散热显卡来说，降温效果非常明显，当然这不排除顶部风扇的作用。那么这时我们就不可不去考虑被吹走的热量，会不会直接影响到CPU的核心温度呢？

标准38度机箱内，CPU温度为52度。

如果说，非公版热管散热显卡对CPU温度没有影响，基本是瞎说。相比于公版显卡来说，无论是顶部风扇外抽还是内吹，使用非公版热管散热显卡，对CPU的影响还是有的，不过影响不是很多，尤其是在顶部风扇内吹时，也有不少显卡多余的热量被吹向CPU，影响了CPU的整体散热效果，不过相比于公版显卡，最高仅高出2度的温度，其实还是可以“忍”的，至少要比传统38度机箱内CPU温度低上3度左右。

最后总结：

其实从结果来看，倒置38度机箱很好的解决的非公版显卡，以及所有热管显卡散热的问题。如果按照理论上讲，显卡放置于机箱上端，并分显卡风扇向上，直接影响了热管传导热量的效果，变得更好。另外，顶部风扇内吹可以很好的帮助显卡进行良好的散热。

因此相对于使用公版显卡或者均热板显卡来说，倒置38度机箱更适合安装非公版热管散热显卡。完全可以解酒目前非公版显卡“损人利己”的尴尬境地。
