感谢大家续读《YESKY主板频道周末故事会 图形化BIOS 下》我们接上期继续为大家介绍图形化BIOS的详细内容与使用方法。大家有任何问题都可在文章下面的回复栏中提出，我们期待您的回复。好了，闲话不多说，我们进入正题吧!

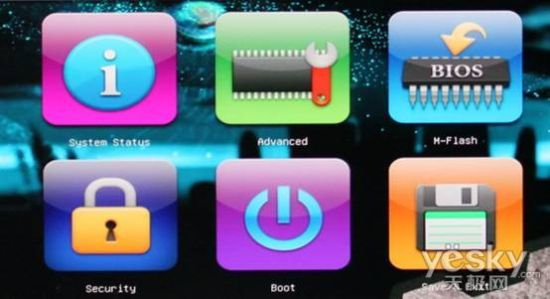

通用设置(Setup)

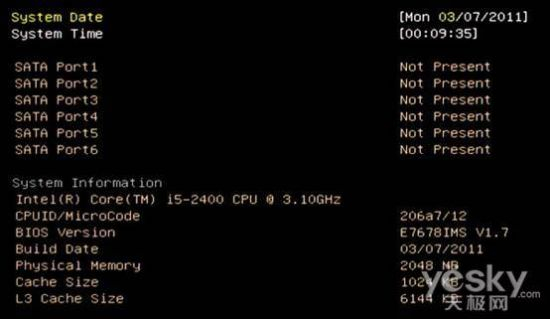

系统设置(System Setup)
这里是系统时间设置和硬件信息。
高级设置(Advanced)
PCI Subsystem Settings(PCI子系统设置)
PCI Latency Timer(PCI延迟时间)
设置PCI延迟时间。延迟时间以PCI总线时钟为单位。比如32 PCI Bus Clock就是延迟32个PCI总线时钟。英特尔在6系列芯片组取消了PCI总线。当前主板上的PCI是第3方芯片从PCIE转接的。如果有些PCI卡响应慢，系统检测不到，可以增加延迟时间。
ACPI Setting(ACPI设置)
ACPI Standby State(ACPI待机状态)
ACPI待机状态有S1和S3。S1是只关闭显示，S3是只保持内存有+5V SB供电，其余都停止供电。默认是S3，
Power LED(电源指示灯状态)
2种状态，Blinking(闪烁)和Dual Color(双色)。电源指示灯状态设置要与机箱的指示灯配置有关。并请参看说明书有关指示灯的连接。

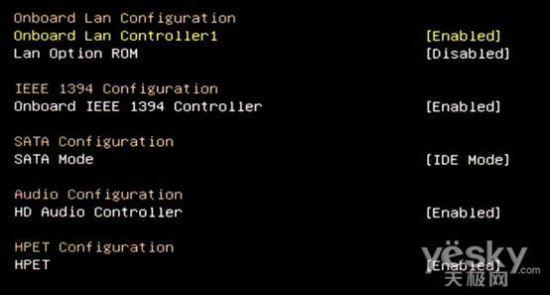

Integrated Peripherals(整合外围设备)
Onboard Lan Configuration 1(板载网卡配置)
开启/关闭板载网卡。默认是开启(Enabled)。
网卡ROM
开启/关闭网卡启动ROM。这项是设置网卡启动的。开启，就是从网卡ROM启动。一般无盘网要设置为开启。
IEEE 1394 Configuration(1394配置)
开启/关闭1394功能。默认是开启(Enabled)。
SATA Configuration (SATA配置)
SATA配置有IDE、AHCI和RAID 3种模式。默认是IDE。当配置为AHCI/RAID
时，弹出热插拔设置菜单。
开起/关闭热插拔，默认是关闭的。硬盘设置为热插拔后，这个SATA接口就可以连接eSATA移动硬盘，可以在开机是插拔。
Audio Configuration(板载声卡配置)
开启/关闭板载HD音频解码器，默认是开启。
HPET Configuration (HPET配置)
开启/关闭HPET，默认是开启。HPET的英文全称是High Precision Event Timer(高精度事件定时器)。HPET是Intel制定的用以代替传统的8254(PIT)中断定时器与RTC定时器的新定时器。这是一个安全的选项，即使你的硬件不支持HPET也不会造成问题，因为它会自动用8254替换。
Integrated Graphics Devices(整合图形设备)
内部图形卡
设置项有IGD/PEG，默认是PEG。这是设置开机时从那个显卡显示。IGD是内部整合显卡。PEG就是独立显卡。
小常识：
[IGD]是 内置显卡，设为首选项时系统首先初始化IGD。
[PEG]是PCIE显卡，设为首选项时系统首先初始化PEG。
[PCI]是PCI显卡，设为首选项时系统首先初始化PCI。
共享显存
设置内置显卡共享内存的容量，设置项有32M/64M/128M。这里设置的是静态共享显存。
动态显存技术
动态视频内存技术(DVMT)就是动态分配系统内存作为视频内存，以确保最有效地利用可用资源来获得最佳的2D/3D图形性能。所分配的视频内存量取决于操作系统要求的视频内存量。 当不再需要视频内存时，将其返还操作系统供其它应用程序或系统功能使用。 DVMT根据系统需求分配内存。这个选项调整可用于DVMT的内存容量。
IGD多屏
这是设置内置显卡使用双显示器设置。设置项有开启/关闭。默认是关闭。
USB Configuration(USB配置)
USB Controller(USB控制器)
开启/关闭USB控制器，默认是开启。
Legacy USB Support(传统USB支持)
开启/关闭传统USB支持，默认是开启。传统USB就是USB1.0时代的USB设备。
Onboard USB 3.0 Controller(板载USB3.0控制器)
开启/关闭板载USB3.0控制器，默认是开启。如果主板上有第三方的USB3.0控制器，就会有这个选项。
USB 3.0 Legacy Mode Support(USB3.0传统模式支持)
开启/关闭USB3.0传统模式支持，默认是开启。这里的传统模式就是USB2.0，开启就是兼容USB2.0设备。
Super IO Configuration(超级I/O配置)
Serial(COM)Port0(串口0)
开启/关闭串口，默认是开启。

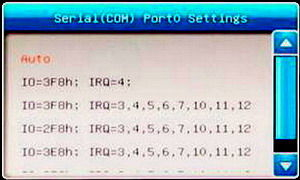

设置串口I/O地址和中断号
设置项有自动和若干IO地址、中断号。这些选择是避免地址、中断冲突。如果遇到串口地址、中断与其他设备冲突，就要在这里换一个试试。

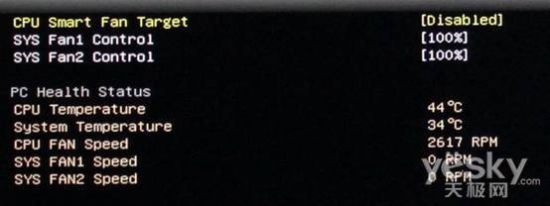

Hard Ware Monitor(硬件监控)
CPU Smart Fan Target(CPU智能风扇设置)
首先设置温度目标，在CPU Smart Fan Target回车，从弹出的菜单选温度。目标温度就是CPU的温度，从40到70度，设置时选定一个温度，就是说CPU在达到这个温度前风扇是低速转，达到这个温度后风扇加速。
第二步设置风扇转速。设定温度目标后，弹出风扇最小转速设置，这里的转速是按风扇的实际转速百分比设置的。因为各种风扇的实际转速是不一样，不能按转速设置，只能按百分比设置。

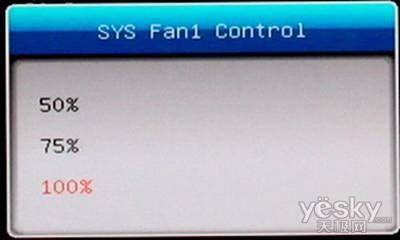

SYS Fan Control(系统风扇控制)
系统风扇转速控制简单，有三档，百分之50、75、100。这里是指风扇原转速的百分比。
Power Management Setup(电源管理设置)
EUP2013设置
开启/关闭EUP2013，默认是开启。EUP2013是欧盟新的节能标准，要求电脑在待机状态时，功耗降低到欧盟的要求。开启EUP2013可能导致开机加电时间略微延迟。
AC掉电恢复后状态
有三种状态：Power Off(关机)/Power On(开机)/Last State(掉电前状态)，默认是关机。市电有时会掉电，这项设置就是应对市电掉点后再来电电脑是开机，还是关机，或者保持掉电前的状态。
Setup Wake Up Configuration(唤醒事件设置)
Wake Up Event By(唤醒事件管理)
设置唤醒事件由BIOS管理/OS管理。BIOS管理就需要做下面的设置。OS管理就要到OS里设置。
时钟唤醒
开启/关闭时钟唤醒，默认是关闭。开启后弹出时间设置菜单。在时间设置菜单设置时分秒。
PIC/PCIE设备唤醒
开启/关闭PIC/PCIE设备唤醒，默认是关闭。
USB设备唤醒
开启/关闭USB设备唤醒，默认是关闭。
PS2鼠标唤醒
开启/关闭PS2鼠标唤醒，默认是关闭。

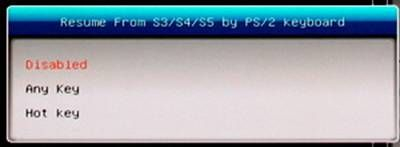

PS2键盘唤醒
PS2键盘唤醒有3项设置Disabled(关闭)/Any Key(任何一键)/Hot Key(热键)。
如果设置热键唤醒，弹出热键选项。热键有Ctrl+Esc/Ctrl+F1/Ctrl+Space。
M-Flash
M-Flash是微星独有的使用U盘保存BIOS副本，更新BIOS和从U盘里的BIOS启动等三项功能总称。
从U 盘BIOS启动

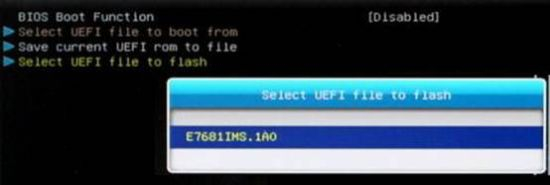

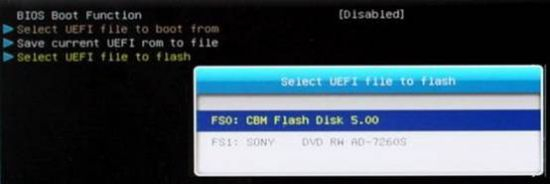

如果要从U盘BIOS启动，请先把带有BIOS的U盘插入USB口，开机进入BIOS的M-Flash选项。设置BIOS Boot Function为Enabled。
然后执行Select UEFI file to boot from(选择含有UEFI BIOS文件的启动U盘)，弹出U盘列表。
再移光标至U盘，回车，弹出U盘里的UEFI BIOS文件。
选择你要启动用的UEFI BIOS文件。按F10保存并重启，就可以从U盘BIOS启动了。
启动后出现如下提示
红色文字大意是：主板上的BIOS和U盘里的BIOS参数设置不同，如果进入BIOS设置，看到的不是真实的设置，请不要进入BIOS设置做任何修改。建议通过清CMOS关闭U盘BIOS启动。
白色文字的意思是：你的主板从U盘的E7681IMS.180启动。
请按任意键继续。
如果不能启动则有2声提示音，反复3次后出现提示文字。
这种情况可以清CMOS关闭U盘BIOS启动。
保存BIOS到U盘
在Save BIOS to Storage回车，就弹出检测到的U盘信息。
回车弹出BIOS文件名
再回车就开始保存
用U盘的BIOS更新
在Select one file to Update BIOS处回车，弹出检测到的U盘。
再回车弹出BIOS文件名
选定文件后回车就开始更新
安全(Security)
Administrator Password(管理员密码)
先输入一次，在验证一次，正确就可以了。进入BIOS设置需要管理员密码。
User Password(用户密码)
先输入一次，在验证一次，正确就可以了。开机进系统需要用户密码。
U-Key(U盘做密钥)
就是把管理员密码和用户密码保存在U盘，开机必须用这个U盘。
开启U-Key功能。
制作U-Key盘。
在Make U-Key at回车，弹出U盘名称。
再回车就完成。
Chassis Intrusion(机箱入侵)
该项设置是防止开启机箱，需要有防开机箱配合。设置项有关闭/启用/复位，默认是关闭。
Multi BIOS Auto Update(双BIOS自动更新)
启用这项功能，可以在主BIOS故障时，从副BIOS启动，并自动修复主BIOS。

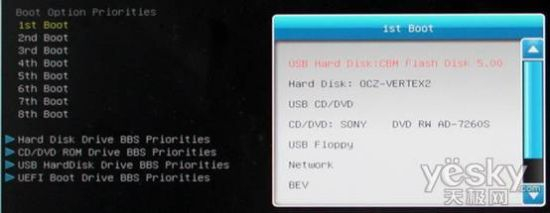

启动(Boot)
这里设置启动顺序。BIOS自动侦测连接在主板上的启动设备，侦测到的设备会把设备名称型号等显示出来。比如Hard Disk：OCZ-VERTEX2。
用3TB硬盘安装系统
把WIN7 64安装盘放到光驱，开机进入BIOS设置，启动配置里会看到：
UEFI：ATAPI DVD D DH1805S
这项是用来从UEFI启动光盘，在3TB硬盘上安装系统。
BBS启动配置
启动设置里有若干项BBS的启动。这是当有2个以上的同类型设备，设置它们的启动顺序。比如2个硬盘，可以通过BBS设置这2个硬盘的启动顺序。

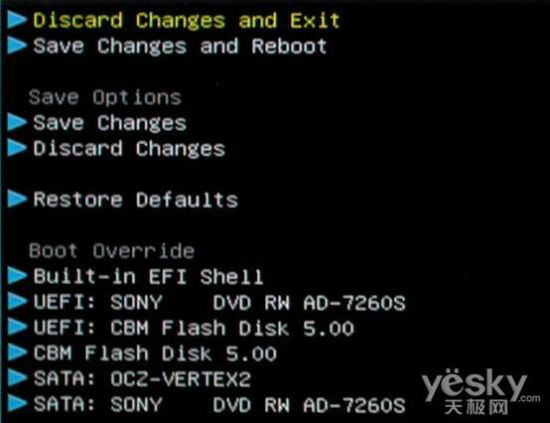

保存&退出(Save & Exit)
Discard changes and Exit：放弃修改并退出
Save Changes and Reboot：保存修改并重启
保存选项
Save Changes：保存修改
Discard changes：放弃修改
Restore Defaults：恢复默认值
跨越启动(Boot Override)
就是不管Boot的配置，直接从下面的设备启动。比如：
Built-in EFI Shell(内建EFI菜单)启动
UEFI：SONY DVD RW AD-7260S 启动
UEFI：CBN Flash Disk 5.00 启动
CBN Flash Disk 5.00 启动
SATA：OCZ-VERTEX2
SATA：SONY DVD RW AD-7260S 启动
上面的光驱启动有2个：UEFI和SATA。UEFI就是使用3TB硬盘装系统用的，SATA就是普通硬盘装系统用的。U盘启动也是2个，UEFI就是使用3TB硬盘装系统用的。
以上为大家详细的介绍了图形化BIOS的核心功能，大家是否对图形化BIOS有了初步的了解呢？BIOS图形化会是未来大趋势，没准您下一块主板就是采用图形化BIOS哦!
