作者：中关村在线 赵子悦
第1页：康舒R88银牌600W电源亮相
作为国际知名电源制造大厂，康舒电源一直受到不少国内玩的DIY玩家的钟爱，而在国内，康舒也已经推出了不少受到大家好评的电源产品。其中一款被命名“R88”，通过了80Plus银牌节能认证的系列电源备受关注。
而这款系列电源以效率高、做工好、性能优而家喻户晓。今天我们就来一起了解一下，其中一款R88系列600W的电源产品，看一看这款电源有何与众不同。

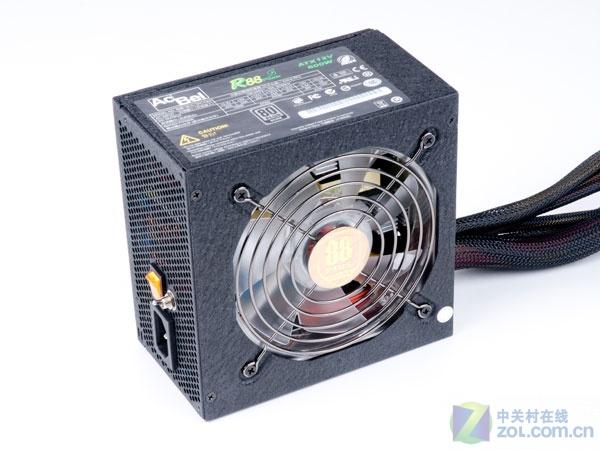

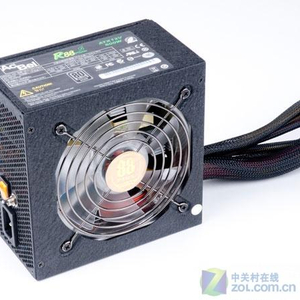

康舒R88 600W电源
电源外观采用全黑化处理，主要是为了防止电源外壳在看空气中的老化。并且也是跟随目前主流电源设计的风格。

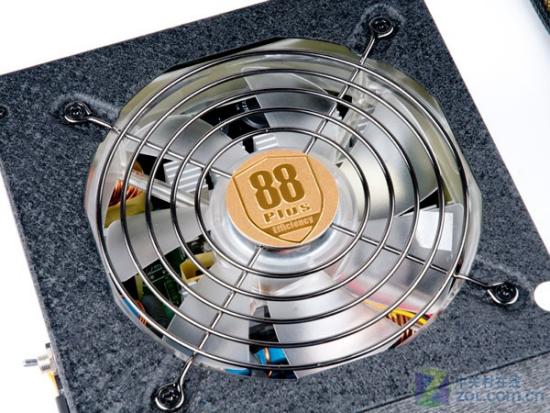

120mm发光LED风扇

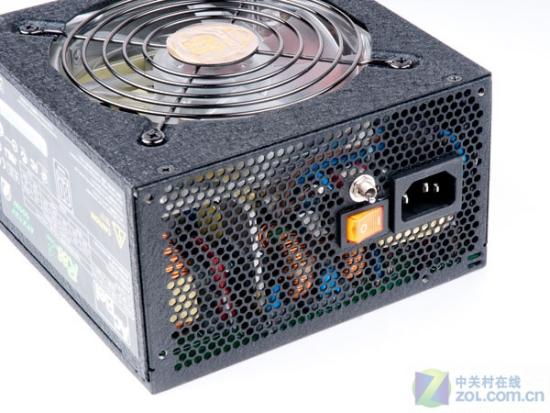

电源独立开关
电源后部出风口的电源插头处，带有一个独立的电源开关，可以在关闭电脑后，关闭开关实现待机零功耗。

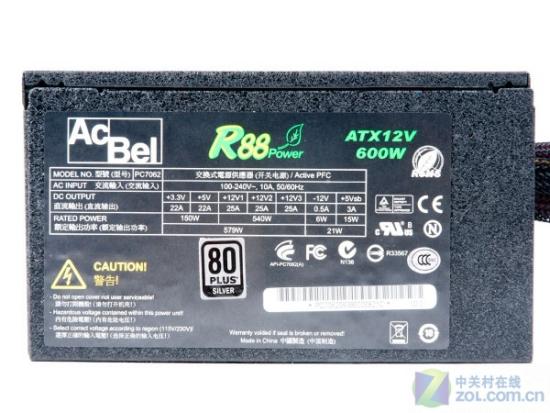

电源铭牌
这款电源的额定功率为600W，采用三路12V输出，每路通过电流为25A，12V最大输出功率最大为540W，最大联合输出功率站到总功率的90%以上。电源采用主动PFC设计，工作电压可在100至240V电压之间工作。另外电源通过了80Plus银牌认证，转换效率最高超过了88%。

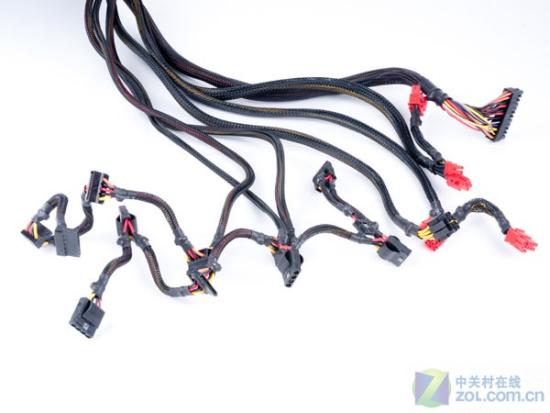

电源线材
电源一共提供了1个20+4Pin主板供电接口、1个4+4Pin处理器供电接口、1个4Pin软驱供电接口、5个D型4Pin供电接口、6个SATA供电接口以及两对6+2PinPCI-E供电接口。足以满足中高端用户需要，并且CPU供电线长度大约55cm，方便用户理线。
第2页：电源内部EMI滤波电路
下面我们打开电源外壳，看看电源内部的设计如何。

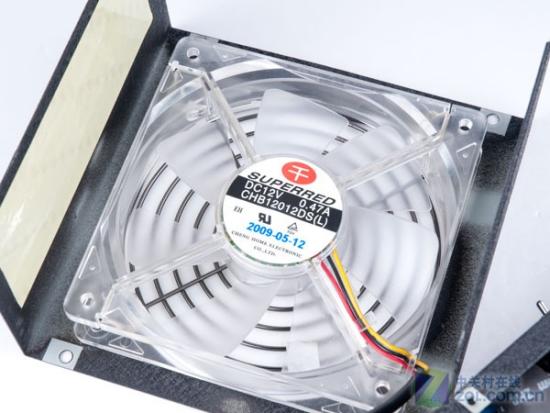

电源120mm风扇
电源所使用的是产自台湾千红SuperRed的120mm风扇。同时风扇边框四角分别设置了一枚蓝光LED灯，并通过出风口上的开关进行控制。

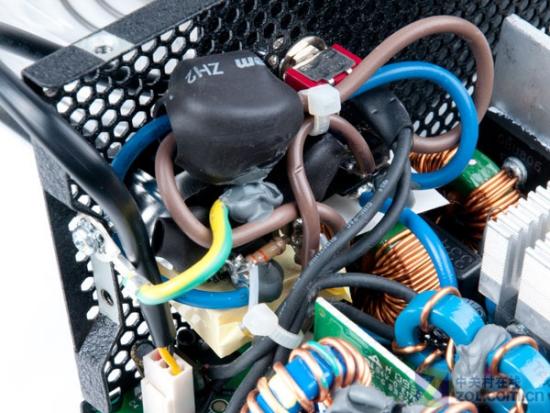

一级EMI滤波电路
电源一级EMI电路的滤波，通过滤除电网中的高频杂波和同相干扰信号，使输出电源更加纯净。并配有一对y电容，一个X电容，并且为了减少电源市电杂波干扰，在市电接入口出还配有一个滤波磁环。

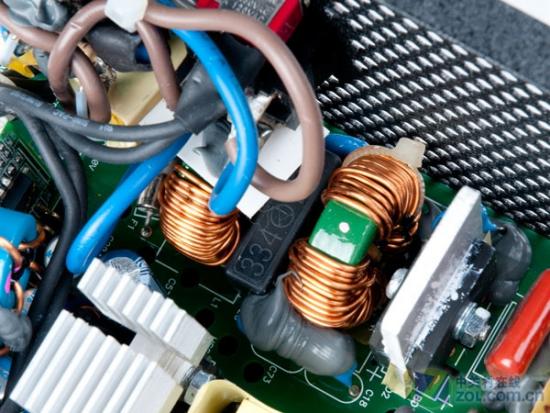

电源二级EMI电路
二级EMI电路设有一对Y电容、一对X电容以及两个共模电感线圈，十分完整。而其一些质量不高的电源，则会在这部分电路设计中偷工减料。
第3页：电源内部元器件设计
下面我们再来看看电源内部其他部件设计。

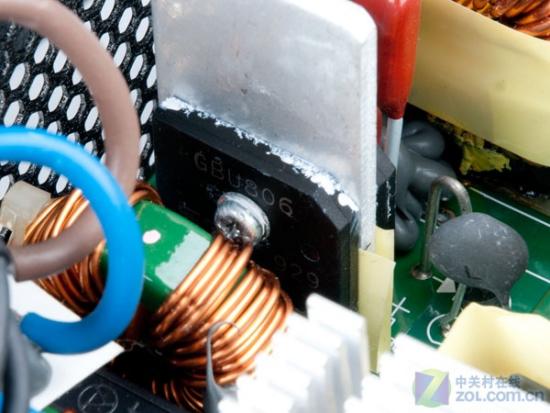

电源整流桥
这款电源采用两片型号GBU806的芯片作为整流桥。

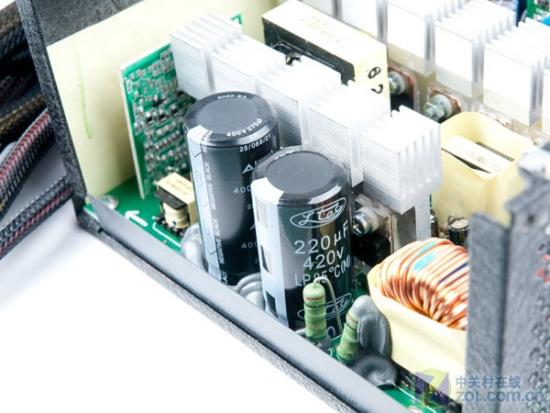

电源主电容

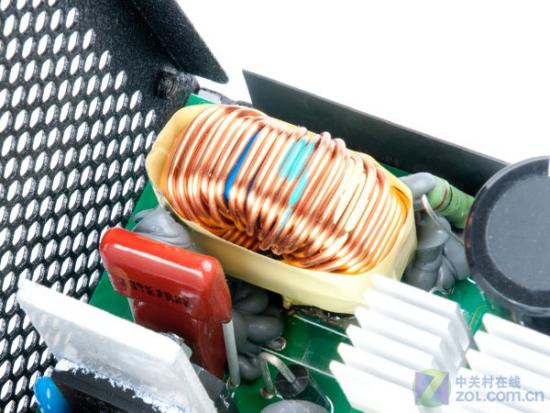

电源主动PFC电感
CM6800 主控制芯片

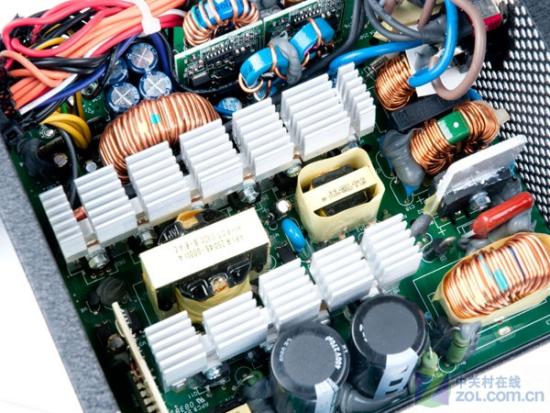

电源主变压器
上图中的两个变压器，最大的为12V主变压器，另外一个小的为5VSB待机电路变压器。

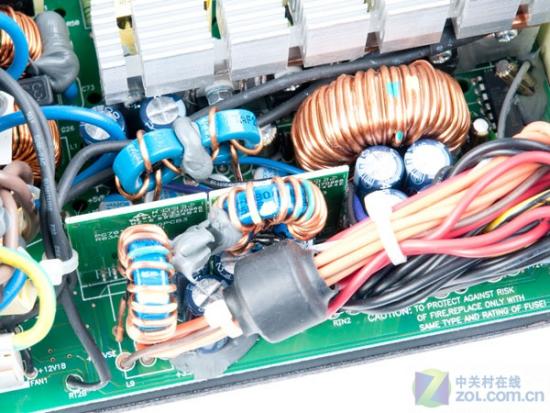

电源低压电路以及DC to DC 模块
电源低压部分采用DC to DC VRM稳压模块设计，分别负责电源的3.3V和5V的输出滤波稳压，DC to DC VRM稳压模块旁的黄色磁环线圈和其附属电容，则是保证12V的稳定输出。
另外，经过变压器的电流是低压脉动直流形式，波形还不够稳定，不能直接输出到主板等用电器件去，必须要经过低压整流输出电路的进一步整流和滤波，变为稳定的直流电后才行。低压滤波电路有多个二极管、大量的电容和大块头的电感组成。
第4页：超银牌赶金牌的转换下来
首先测试的是电源转换效率。我们知道，给一台电源输入100W的功率时，它的输出功率必定要小于100W，因为电源在电能转换的过程中有一定的损耗。这个损耗的大小是判断一台电源的重要标准，我们通常会用转换效率还衡量这个标准。
根据80Plus给出的节能标准，电源转换效率在输出功率为额定功率20%、50%、100%情况下的转换效率，可分为白牌、铜牌、银牌、金牌认证，具体要求可参考下表。

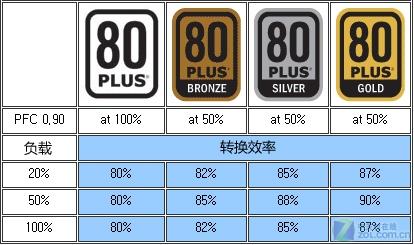

80Plus认证标准
本次测试我们使用的测试设备为专业的电子负载仪、示波器、台式万用表、光电转速器。测试室温为22℃，我们会记录所有测试数据然后汇总成折线图，以便大家对比参考。快速进入实测环节……
从电源的转换效率来看，这款R88银牌电源的转换效率，最高超过了88%，而在100% 负载时，转换效率超过86%接近金牌水平。应该是这款电源的效能水平还是相当不错的。
不过我们也不能回避问题。电源在负载中的转换效率出众，但是在待机转换效率测试中，与目前大多数大陆销售电源一样，这款R88也能没有禁住考验。在目前最新的EUP指令中，电源的待机空载的功率要小于0.5W，在5VSB待机电路中，负载0.1A、0.25A和1A的状态下，转换效率依次在50%、60%以及70%以上。而这款电源除了在5VBS 1A电流负载下转换效率超过了70%，其余指标均为符合欧盟效能标准。当然，国内没有这样的规定，因此也就无所谓了。
最后总结： 总体来说这款电源的做工和性能表现，依旧延续了康舒以往做工严谨，用料实在的风格，并且表面纹磨砂质感涂层让电源更加实用、耐磨。同时，电源55cm的主电源线和CPU供电线的线材长度，非常电源理线，机箱走线更加方便.
另外，康舒作为国际电源制造大厂，电源品质以及售后都是值得人们放心的，随着80Plus普及的进一步深化，主流电源瓦数进一步提高，600W左右的电源比如会成为众多厂商追逐的焦点。因此对这款电源感兴趣的朋友不妨关注一下。
