作为Ti后缀第二款产品，GeForce GTX550Ti承载着NVIDIA极为重要的角色-新一代千元游戏显卡。相比上一代千元价位产品GTS450，GTX550Ti核心架构升级到Fermi 2.0，硬件规格、性能、超频能力都有了非常巨大的提升。那么下面我们来看一下近期上市频率默认过1G 的超高频GTX550显卡有哪些。
影驰GTX550Ti全面铺货

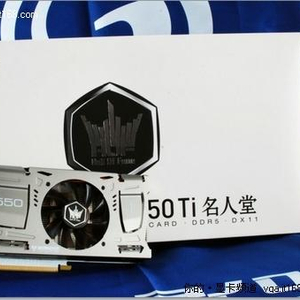

不久之前，NVIDIA发布了第四款五系显卡——GTX550Ti显卡，新产品不再使用“GTS”这个前缀名，而采用了适用于大型3D游戏的高性能型号“GTX”，并且延续经典的“Ti”元素。笔者今天从市场中了解到，国内一线显卡厂商影驰GTX 550Ti名人堂正式到货卖场，目前的零售价格为1399元，该显卡拥有极高默认核心显存频率1000MHz/4600MHz，感兴趣的朋友可以关注。
影驰GTX 550Ti名人堂基于全新40nm工艺制造的Fermi 2.0架构显示核心，显示芯片代 号为GF116，该显卡拥有192个流处理器、16个光栅单元和32个纹理单元，同时标配192bit显存控制器，完美支持DirectX 11 API、Shader Model 5.0、CUDA 3.0、PhysX物理加速、3D显示与3D眼镜支持以及PureVideo高清硬件加速技术。
作为Hall Of Fame第三款产品，GTX550 Ti HOF依旧保持“一切只为性能”的设计理念。GTX 550 Ti HOF采用6+2相供电设计，整体供电配置贴片铝聚合物电容和贴片电感，核心采用了CHiL公司的PWM数字控制芯片，而Mosfet采用Power Pak封装产品，每相由三个Mosfet组成(一上两下)，在每相供电的Mosfet旁边均有独立的driver控制IC。
由于开关频率的提升，因此显卡用料极为奢华，除了采用大量MLCC电容，多颗POS CAP电容外，在PCB背面核心附近搭载了两颗NEC Proadlizer高速薄膜式去耦电容，拥有优秀的高频能力，容量甚至超过传统电容但ESR更低，可大大降低电源噪音，其较高的蓄电量以及高速的充放电效率亦可有效提升显卡超频能力与运行稳定性。
显存方面，GTX550 Ti HOF采用了HYNIX的0.4ns显存，组成了192-bit 1GB GDDR5显存容量，全面开放了核心和显存的电压调整。频率方面，核心/Shader/显存频率为1000/2000/4600MHz。
散热方面，显卡散热器采用纯铜底座和铝制散热鳍片，配置了4条6mm直径的纯铜热管，供电部分同样覆盖有散热片，足够应对GTX550 Ti的发热量。
影驰GeForce GTX 550 Ti HOF显卡配置了全数字输出接口，搭配1个HDMI、1个DisplayPort和1个DVI显示输出接口，可满足大部分的用户需求。
索泰千元王者GTX550Ti降临
核心AIC索泰发布了两款GTX550Ti产品：GTX550Ti毁灭者、GTX550Ti雷霆版，分别针对追求性价比和散热能力的用户群。而索泰GTX550Ti毁灭者的默认核心频率高达1G。
索泰GTX550Ti毁灭者使用了高规格的散热系统-V8直排式散热引擎，半开放式整流罩加铝挤成型的散热片，再加上独特设计扇页的高风压“海藻扇”，其散热能力完全超过TDP为110W的GTX550Ti使用需求，为挖掘显卡超频能力奠定坚实基础。
基于全新40nm工艺制造的GF116显示核心，芯片代号为GF116-400-A1，它拥有192个流处理器，改进的Fermi 2.0架构，不仅其曲面细分性能更加强大，连带超频能力也让人惊叹，核心轻松超频到1100MHz;完美支持DirectX 11 API、PhysX物理加速、3D眼镜和SLI技术，成为以“游戏体验改变未来”为宗旨的NVIDIA GTX系列最新成员。
显存方面是GTX550Ti最为激动人心的改进，一共6颗GDDR5 0.4ns高速显存颗粒(4颗 32Mb*32Bit、2颗64Mb*32Bit)，组成1024M/192bit显存规格，默认频率高达1000/4400MHz，高内存容量和带宽可以在1680*1050分辨率下流畅运行高要求的DX11游戏。
GTX550Ti毁灭者尽管频率极高，但是其功耗却控制的很好。只需一个6pin外接供电即可。特别在6Pin和PCI-E电源输入处配备一颗滤波电感，保证显卡满载运行时不影响12V电压的稳定性。3+1相供电设计，每相核心供电分拆为两个电感来分担电流，搭配每相2上2下八爪鱼MOS，最多提供多达150W的供电输出，相对于110W TDP，拥有超大的余量。
索泰V8直排散热引擎在两个方面进行了改进。第一：增加了尾部的散热鳍片，通过更多的散热鳍片达到更好的散热能力，并将鳍片直接外露，这就是“直排”概念的由来。另外的一个改进，就是在散热器的底部利用焊接工艺增加了一块大面积的导热铜板，加快GPU核心和散热器之间的热交换速度，高效热传递对于核心面积较小的GF116散热有着非常巨大的提升。
GTX550Ti毁灭者拥有索泰一贯的优秀多头输出接口配置，上下布局式实现双DVI输出，同时提供HDMI和DP，4个输出端口都采用了屏蔽式设计，保证信号输出质量。接口背后使用大量的防静电保护元件，避免用户热拔插接口时因静电击穿导致损坏显卡。
铭瑄GTX550Ti到货卖场
铭瑄GTX550Ti黑武士已到货卖场，该卡虽采用非公版设计，该卡的预设频率相当惊人，默认核心/显存频率便达到1000/4400MHz，配备全固态3+1相供电设计保证了显卡的超强供电能力。现新品报价仅为1099元，相信会是市场上最便宜的超频版GTX550Ti。
铭瑄的GTX550Ti黑武士采用非公版设计，基于最新的40nm GF116-400核心，核心内建192个流处理器，40个纹理单元，支持DirectX11，支持NVIDIA CUDA运算技术，具备PhysX硬件物理加速引擎。该卡对HDCP/HDMI提供了完整的支持，符合PCI-Express 2.0总线规范，拥有PureVideo HD高清解码技术，核心整合7.1声道HD Audio CODEC，支持SLI双卡互联技术。
在显存搭配方面，铭瑄GTX550Ti黑武士突破传统，破天荒使用了4颗32Mx32和2颗64Mx32 GDDR5颗粒组成1024MB/192bit规格，显存品牌hynix，速度达到0.4ns，理论运行频率可达到5000MHz，而大容量显存能更好满 足全高清游戏流畅运行的需求。作为以高频为卖点的黑武士，该卡默认核心频率达到空前的1GHz，流处理器频率2GHz，显存频率高达4400MHz，远远 超过公版900/4100MHz，这也是显卡史上为数不多默认1GHz核心的显卡，非常恐怖。
铭瑄GTX550Ti黑武士搭载采用垂直风道设计的X11引擎散热器，风扇直径达到80mm，支持4Pin PWM温控调速。垂直风道设计能够让散热片与风扇吹出的冷空气进行充分的热交换，极大提高散热效能，有效防止噪音及乱流，减少灰尘的积聚。太阳花设计的散热片还能够将风量散发到整卡周围，辅助显存、mos管等元件散热。
在供电部分，该卡采用核心/显存3+1相独立供电，全部采用全封闭电感以及日系富士通固态电容，每相供电配以多颗低温MOS管，以确保显卡供电的纯净和充足，出色的供电设计使该卡具备更强大的超频潜力。
铭瑄GTX550Ti黑武士接口相当丰富，配备HDMI/DVI/VGA全能接口组合，适合不同用户对接口的需求。
点评：得益于出色的做工和深厚的研发经验，使铭瑄GTX550Ti黑武士的默认频率便达到1000/4400MHz，据笔者对铭瑄黑武士系列的了 解，显卡还会有不少的超频空间供用户发掘。铭瑄还对显卡2年全免质保，对于近期打算购买中高端显卡的用户，仅为1099元的铭瑄GTX550Ti黑武士无 疑是你的首选。
耕昇非公版GTX550Ti关羽版
作为NVIDIA战略合作伙伴，耕昇发布了非公版GTX550Ti关羽版显卡，目前这款产品已经到货卖场售价也分别为1199元，非常适合主流游戏玩家以及超频玩家购买。
耕昇GTX550Ti关羽版基于40nm工艺制造的GF116显示核心，拥有192个流处理器、同时标配192bit显存控制器，它能够完美支持 DirectX 11 API、Shader Model 5.0、CUDA 3.0、PhysX物理加速、3D显示与3D眼镜支持以及PureVideo高清硬件加速技术。
做工方面，耕昇GTX5500Ti关羽版是一款非公版显卡，该产品采用了传统红色PCB，其中核心与显存为独立供电模块，搭配了豪华的供电电容，保障显卡长期稳定的使用。
散热方面，耕昇GTX550Ti关羽版搭配了经典造型的覆盖式散热器，保证了显卡核心、显存和PCB整体散热效果。这款产品使用了GDDR5显存颗粒， 组成了1024MB/192Bit显存规格，显卡的核心/ Shader/显存频率分别为1000MHz/2000MHz/4000MHz，比公版GTX550默认900MHz/1800MHz/3600MHz的 频率，在显存方面具有更好的发挥，为玩家提供了一款性能表现不俗的产品。
输出部分，耕昇GTX550Ti关羽版搭配了VGA+DVI+HDMI输出，支持各种类型的双头输出模式，以及HDMI高清输出模式，可以实现高达2560x1600的高分辨率输出。
映众GTX550TI售价1099元
在NVIDIA正式发布了GTX550 Ti之后不久，已经有不少品牌推出了其最新的GTX560 Ti产品，作为核心AIC厂商的映众也不甘落后，其立马推出了一款映众 GTX550TI游戏至尊版，成为首批上市的GTX550 Ti显卡之一。映众 GTX550Ti游戏至尊版基于完全公版设计，具备强悍的超频潜能，做工方面无需置疑。目前售价1099元。感兴趣的朋友不妨多了解一下！
映众(Inno3D)GTX550 Ti游戏至尊采用GF116-400-A1核心制造，相比GTS450而言，这两款产品均采用40nm的工艺制程，核心同样配备192个CUDA流处理 器，但是GTX550 Ti的ROP单元就升级到了24个，比GTS450多8个，同时显存位宽也达到了192Bit，多于GTS450的128Bit，规格上的优势也令 GTX550 Ti在性能上远远抛离了GTS450。技术特性部分，GTX550 Ti支持最新的DirectX 11与Shader Model 5.0，还支持NVIDIA自身特色的CUDA、PhysX物理加速、3D显示与3D眼镜支持以及PureVideo高清硬件加速技术。核心晶体管数量依 然高达32亿个。
散热方面，GTX550 Ti游戏至尊采用的是经典的风导流II代散热器，其通过导流罩的巧妙设计，除了可以对核心有效散热之外，还可以对PCB进行散热，保证显卡的长时间稳定运行。此外，显卡在供电部分还采用了散热片，帮助供电部分降低温度。。
供电部分，映众(Inno3D)GTX550 Ti游戏至尊采用的是豪华的3+1相供电设计，显卡采用日系全固态电容以及高品质电感，同时配备了Power PAK封装的Mosfet，转换效率更高，以保证用户超频时的稳定。显卡提供有一个6pin外接供电接口，以保证显卡在高负荷运转下的稳定运行。
显存部分，GTX550 Ti游戏至尊配备的是韩国海力士0.5ns GDDR5显存，理论频率可达至5000MHz！这款GTX550 Ti游戏至尊版的默认出厂频率达到了1000/4400MHz，远远超过了公版的标准，而且还有很大的潜力可以挖掘。
输出接口部分，映众(Inno3D)GTX550 Ti游戏至尊版提供有2个DVI接口和1个Mini HDMI接口，可以满足高端玩家的主流需求，同时显卡还配备SLi接口，方便玩家组建SLi。
