效率85%铜牌认证 ANDYSON威霸电源评测

作者：中关村在线 赵子悦
第1页：ANDYSON铜牌模组电源亮相

目前80Plus电源已经深入人心，虽然节能减排、低碳环保的意识，不能说是人人都有，但是人人都知道80Plus电源的品质都是有保证的，节电效果也是很不错的。另外随着80Plus电源设计方案以及制造工艺的成熟，80Plus电源的价格已经不再是高不可攀。

今天笔者就给大家介绍一款ANDYSON 的威霸系列的500W电源产品，这款电源通过了80PLUS铜牌认证。

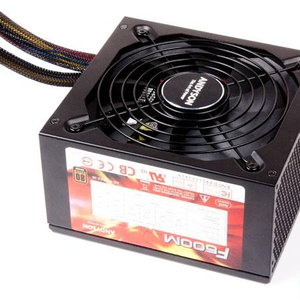

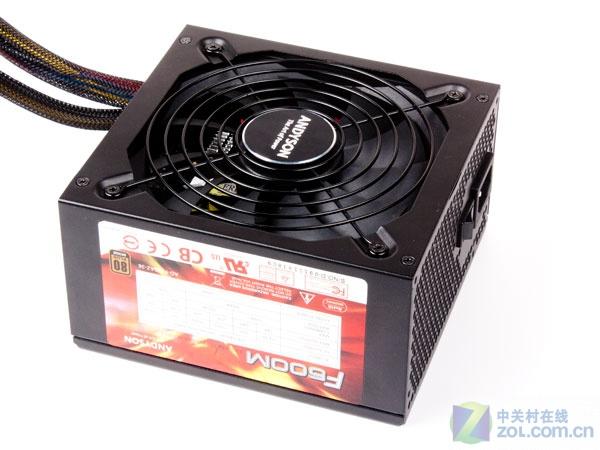

ANDYSON 5000W铜牌电源

电源外观采用全黑化处理，主要是为了防止电源外壳在看空气中的老化。并且也是跟随目前主流电源设计的风格。

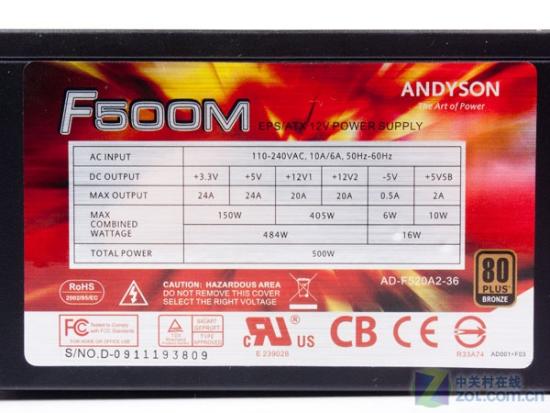

电源铭牌

这款电源的额定功率为500w，采用双路12V输出，每路通过电流为20A，12V最大输出功率最大为405W，最大联合输出功率站到总功率的80%以上。电源采用主动PFC设计，工作电压可在110至240V电压之间工作。另外电源通过了80Plus铜牌认证，转换效率为超过了85%。

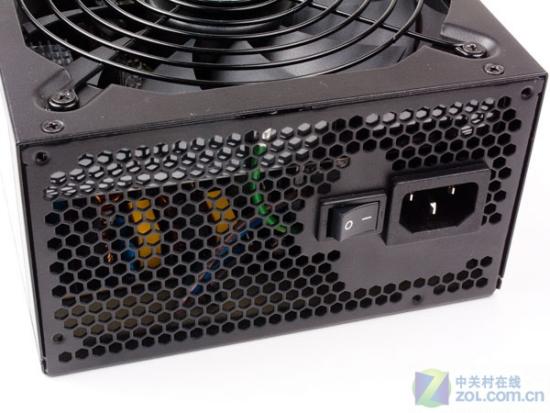

电源独立开关

电源后部出风口的电源插头处，带有一个独立的电源开关，可以在关闭电脑后，关闭开关实现待机零功耗。

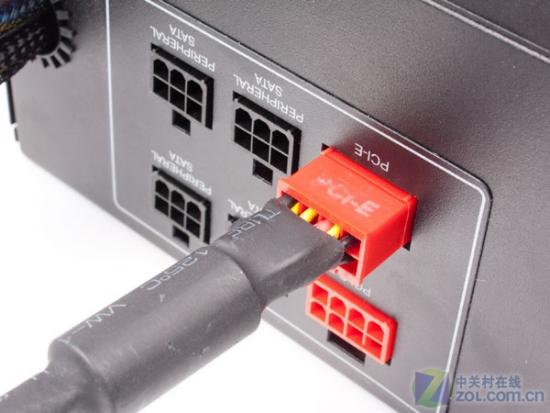

电源采用模组接线设计

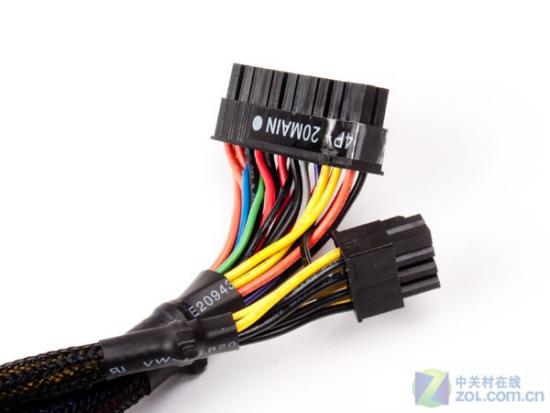

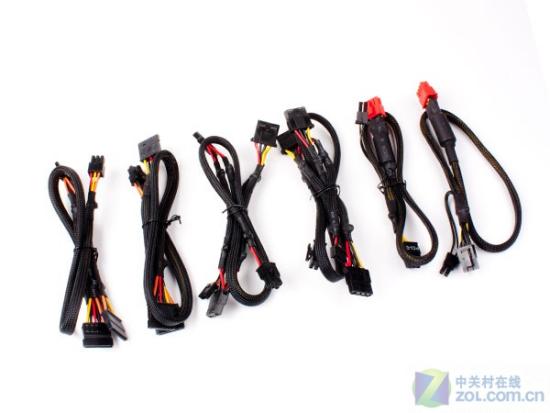

电源原生主板线和CPU线                    电源其他模组线材

电源除了配有一个20+4Pin主电源线和4+4Pin CPU两根原生供电线之外，还配有2个6+2Pin、6个SATA接口、6个D型口以及2个软驱供电口，足以满足普通平台的需求。

下面我们打开电源外壳，看看电源内部的设计如何。

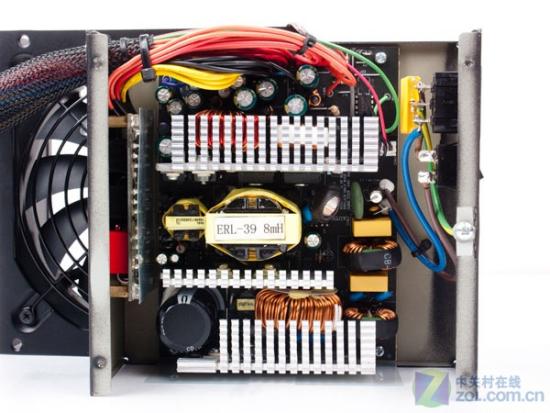

电源内部设计

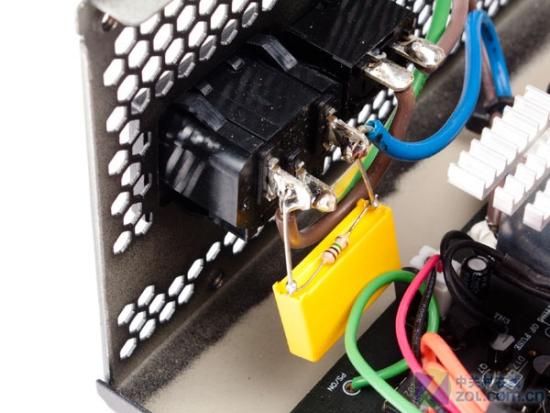

电源一级EMI电路

电源一级EMI电路的滤波，通过滤除电网中的高频杂波和同相干扰信号，使输出电源更加纯净。并配有一个X电容。

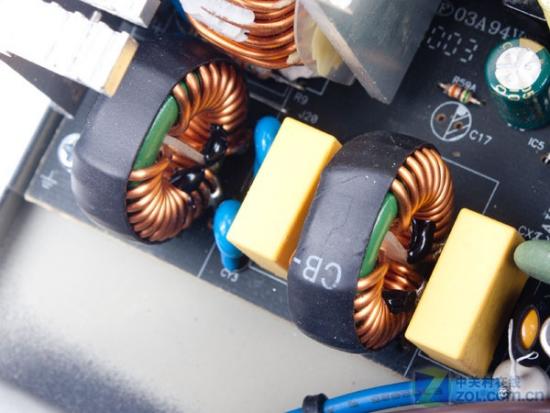

电源二级EMI电路

二级EMI电路设有两个Y电容、两个X电容以及两个共模电感线圈，十分完整。而其一些质量不高的电源，则会在这部分电路设计中偷工减料。

第3页：电源内部元器件设计


下面我们再来看看电源内部其他部件设计。

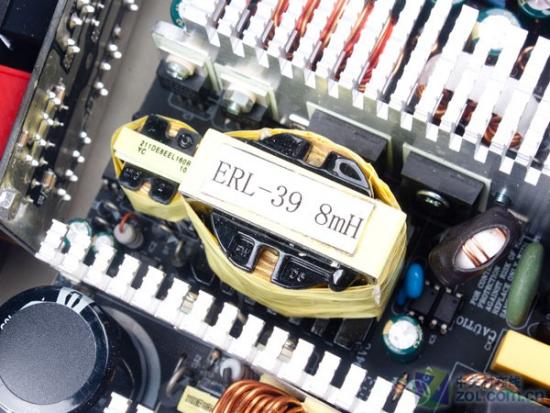

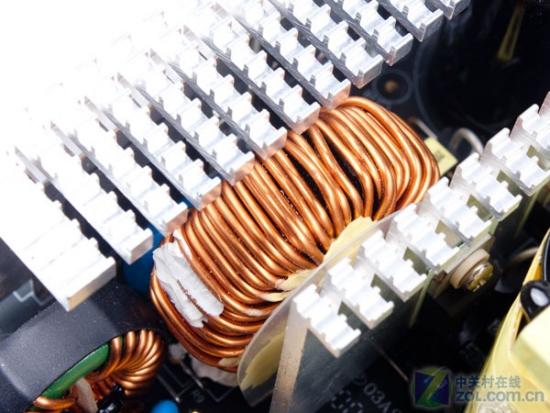

电源主动PFC电感

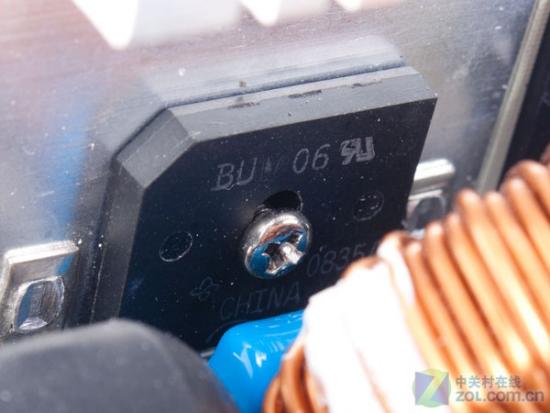

电源整流桥

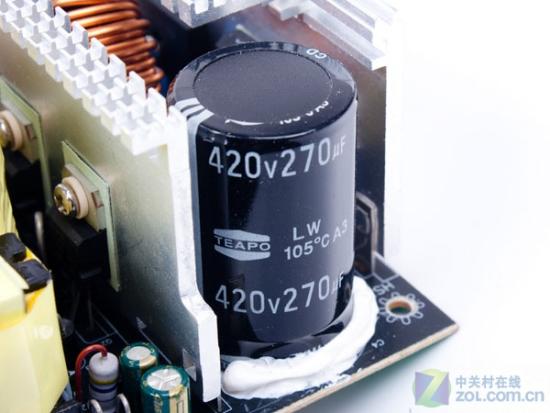

电源配有一颗智宝电子出品的420v 270uF电容

电源主变压器

上图中的变压器，最大的为12V主变压器，另外一个小的为5VSB待机电路变压器，中间黑色的磁线圈是3.3V磁放大线圈。

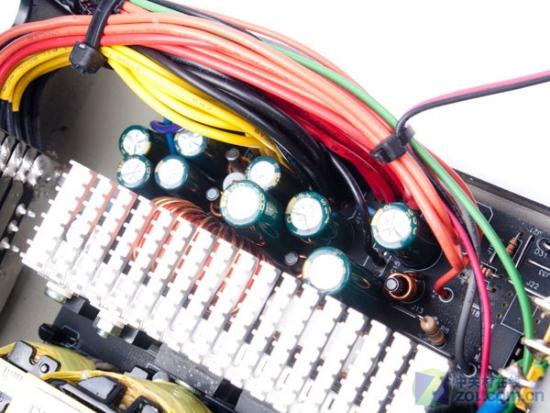

电源二次侧以及低压滤波电路

经过变压器的电流是低压脉动直流形式，波形还不够稳定，不能直接输出到主板等用电器件去，必须要经过低压整流输出电路的进一步整流和滤波，变为稳定的直流电后才行。低压滤波电路有多个二极管、大量的电容和大块头的电感组成。

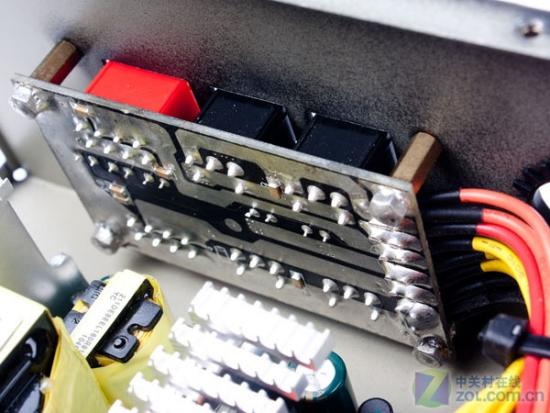

电源模组接口线路板

电源采用模组线材设计，因此在电源内部设计有一块模组电路线路板，这块线路板看上去，线材线路清晰，焊点很整齐很干净。

下面我们实际上机，检测一下这款电源的实际功耗、转换效率、电压偏离以及功率因数如何。

第4页：电源转换功率最高可达85%

为了检验这款电源的性能，下面我们实际上机，检测一下这款电源的实际功耗、转换效率、电压偏离以及功率因数如何。另外，根据欧盟最新的能源之星5.0的标准，我们还将测试电源的5VSB的待机转换效率测试。

输入输出功率对比

电源转换效率

除了在10%负载状态，220V的电压下，电源的转换效率没有达到80%之外，在其他负载状态下，电源转换效率均在82%以上，并且转换效率最高可超过85%。

电源待机转换效率

根据最新能源之星5.0的要求，电源空载时（5VSB）的待机功耗不得超过0.5W，而在Intel规范中，电源5VSB在0.1、0.25以及1A的负载下，转换效率必须达到50%、60%以及70%以上。而通常情况下一般电源产品都会忽略这一点。而ANDYSON这款电源很可惜，均没有通过测试。

[#page_电压偏离表现中规中矩#0#0#0#0#]

可以说电压偏离不够理想是我们可以预想到的事情，这也是低端电源的通病，不够先进的拓扑结构以及缺乏远端反馈都会导致这些问题。不过笔者认为，只要电压偏离保持在Intel规范的范围之内就不会影响正常使用，主流用户也不比对此担心过多。

电源的电压偏离比比较中规中举。虽然说在电源低负载状况下12V电压偏离比较诡异，但是整体表现应该为中等水平。

最后总结：从做工用料来看这款电源做工比较扎实稳健，用料比较厚道，双管正激加肖特基整流的拓扑设计已经非常成熟，而电源的转换效率因此也可以得到非常好保证，而最高85%的转换效率就是一个很好的例证。虽不能属上乘佳作，但是用料充足做工扎实，并且没用偷工减料的嫌疑，因此这款电源应该相当不错，普通游戏平台玩家可以考一下这款电源。
