【IT168 评测中心】去年7月，NVIDIA推出了最新的Fermi架构的Quadro专业显卡产品，其型号包括了计算系统Quadro Plex 7000、高端桌面型号Quadro 6000/5000/4000、高端移动型号Quadro 5000M。而在11月初，Fermi架构的低端产品也出现了，这也就是我们本次要介绍的Quadro 2000。

新一代Fermi架构Quadro显卡

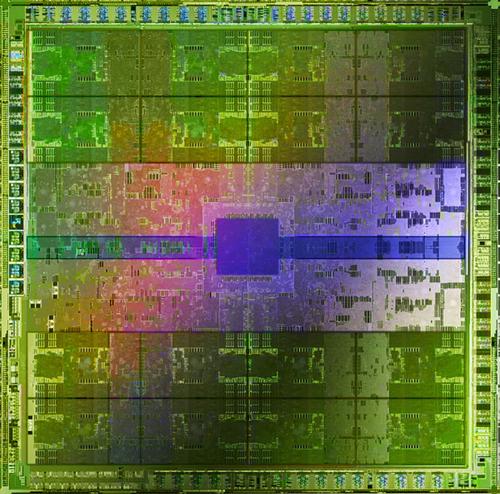

Fermi架构图

全新Quadro系列专业显卡并不仅限于显卡性能的提升，还将会为用户带来一系列新功能，比如对DirectX 11、OpenGL 4、OpenCL 1以及3D Vision Pro的支持。

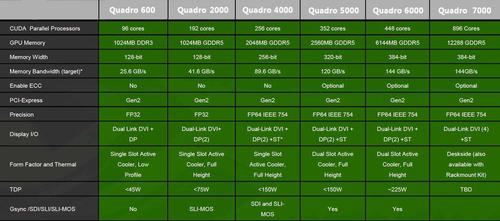

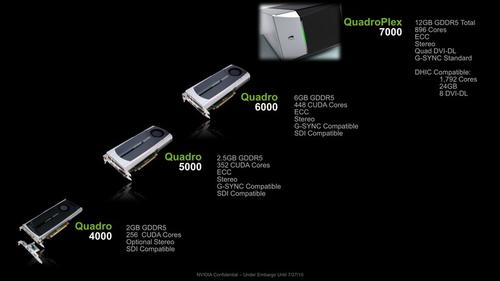

Quadro 新一代显卡规格（点击查看大图）

我们来看看新一代显卡的规格。除了流处理器数量有了明显提升之外，随之而来的是显存容量、显存带宽、显存位宽的大幅度提升。同时新系列显卡也首度对ECC内存提供了支持。NVIDIA表示很多应用都对准确性有很高的要求，比如医学成像、有限元分析以及流体动力学计算等。通过新的Fermi架构，新的显示芯片将会拥有更强大的几何处理性能，可以带来最高5倍的3D处理性能以及最高8倍的模拟性能。

好了，对于Fermi所带来的架构与性能提升，包括全新Fermi核心的Quadro家族，我们都已经有了初步了解。下面就让我们来看看本次评测的主角——Quadro 2000显卡。

应该说，在最新的Fermi核心Quadro显卡中，Quadro 2000并非是最低端的一款，但却是最容易被大众接受的一款。我们知道，受限于Fermi架构的成本，新Quardo的售价都比较高，之前我们测试过的Quadro 5000超过了2万元人民币。而本次我们介绍的Quadro 2000价格却便宜得多，它目前的国内售价不足4000元，易于被专业人士所采用。

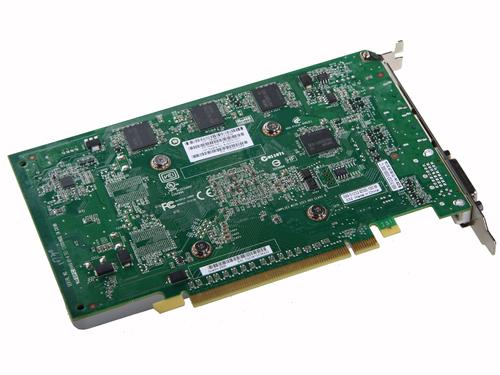

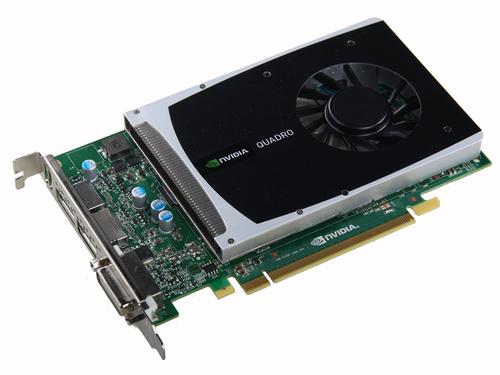

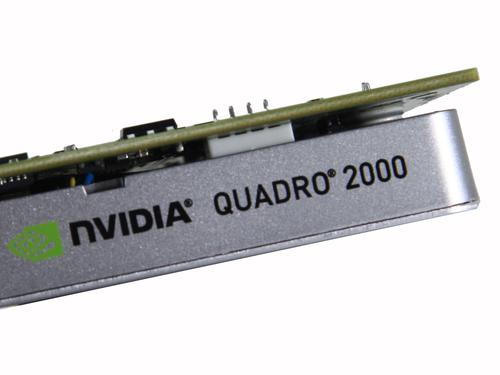

Fermi架构Quadro 2000显卡

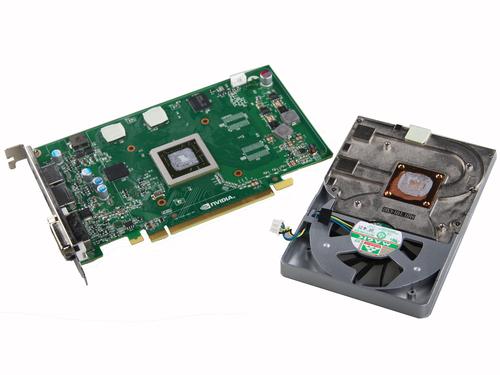

Quadro 2000风扇拆解

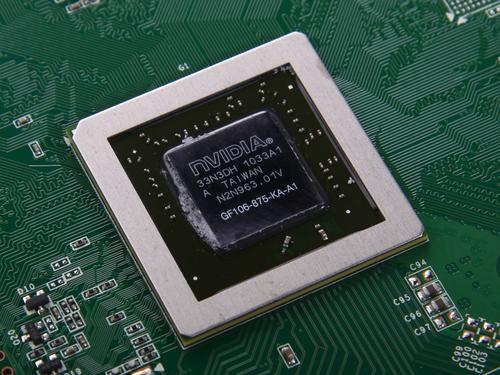

显卡使用的GF106核心

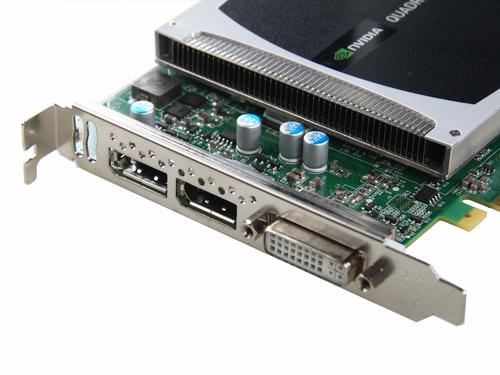

显卡接口，提供了1个DVi和2个DP（同一时间，3个接口中只能有2个处于活动状态）

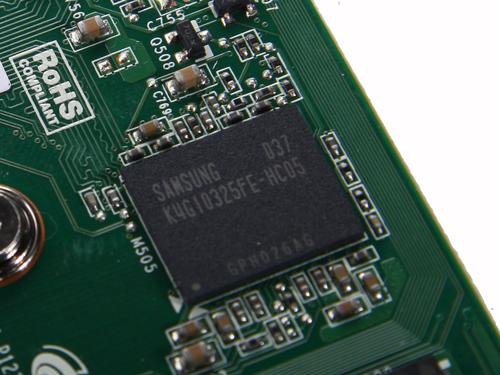

Quadro 2000显卡使用的显存颗粒

Quadro 2000显卡基于GF106核心，，有192个流处理器、128-bit 1GB GDDR5显存，核心/流处理器/显存频率625/1250/2600MHz，带宽41.6GB/s，输出接口有1个双链接DVI-I、2个DisplayPort，支持DX11、OpenGL 4.0、CUDA、3D Vision Pro、64x FSAA、SLI Multi-OS等技术，整卡最大功耗62W。

在进行测试之前，我们先来看一下本次惠普Z600工作站的详细规格：惠普Z600工作站处理器子系统处理器型号双路Intel Xeon X5660双路Intel Xeon X5660处理器架构Intel 32nm WestmereIntel 32nm Westmere代号WestmereWestmere核心/线程数量6/126/12主频2.8GHz 2.8GHz 处理器指令集MMXSSESSE2SSE3SSSE3

SSE4.1SSE4.2EM64TVTMMXSSESSE2SSE3SSSE3

SSE4.1SSE4.2EM64TVT外部总线2x QPI

3200MHz

6.40GT/s

单向12.8GB/s（每QPI）

双向25.6GB/s（每QPI）2x QPI

3200MHz

6.40GT/s

单向12.8GB/s（每QPI）

双向25.6GB/s（每QPI）L1 Code Cache6x 32KB

8路集合关联6x 32KB

8路集合关联L1 Data Cache6x 32KB

4路集合关联6x 32KB

4路集合关联L2 Cache6x 256KB

8路集合关联6x 256KB

8路集合关联L3 Cache12MB

16路集合关联12MB

16路集合关联主板主板型号HPHP芯片组Intel 5520Intel 5520北桥芯片特性2xQPI

VT-d Gen 22xQPI

VT-d Gen 2内存控制器每CPU集成三通道R-ECC DDR3 1333每CPU集成三通道R-ECC DDR3 1333配置内存类型4GB R-ECC DDR3 1333 SDRAM x24GB R-ECC DDR3 1333 SDRAM x2图形子系统显卡型号NVIDIA Quadro 2000NVIDIA Quadro FX1800核心代号Fermi-显存容量1GB RAM786MB RAM驱动程序NVIDIA Quadro 259.81 WHQL for WindowsXPNVIDIA Quadro 259.81 WHQL for Windows XP存储子系统磁盘控制器Intel ICH10R SATA AHCI ControllerIntel ICH10R SATA AHCI Controller磁盘控制器规格6x SAS 3Gb/s

AHCI w/ NCQ

RAID 0/16x SAS 3Gb/s

AHCI w/ NCQ

RAID 0/1磁盘控制器驱动Intel Matrix Storage Manager 8.8.0.1009Intel Matrix Storage Manager 8.8.0.1009硬盘Seagate

Barracuda 7200.12

ST3250318ASSeagate

Barracuda 7200.12

ST3250318AS硬盘规格7200RPM

250GB

SATA 3Gb/s

NCQ

16MB Cache7200RPM

250GB

SATA 3Gb/s

NCQ

16MB Cache网络连通性网卡Broadcom BCH5764MKMLGBroadcom BCH5764MKMLG网卡驱动Broadcom博通NetXtreme II系列网卡驱动14.2.11.1Broadcom博通NetXtreme II系列网卡驱动14.2.11.1软件环境操作系统Microsoft Windows XP Professional x64 Edition SP2Microsoft Windows XP Professional x64 Edition SP2

本次测试，我们选择了Windows XP Professional x64 Edition SP2操作系统作为软件基础，使用了惠普Z600工作站作为测试平台。这款平台搭配了至强高端的X5660处理器，6核心12线程设计，8GB内存也满足了测试的需要。之所以选择XP平台是因为我们测试的诸多软件均要求运行在这个平台下，目前SPEC还没有给出Windows 7平台适用的软件版本。

好了，Quadro 2000显卡的基本情况和测试平台的信息我们就介绍到这里了。下面我们来看看本次测试要进行的有哪些项目。

Cinbench R10

CineBench是基于Cinem4D工业三维设计软件引擎的测试软件，用来测试对象在进行三维设计时的性能，它可以同时测试处理器子系统、内存子系统以及显示子系统，我们的平台偏向于服务器多一些，因此就只有前两个的成绩具有意义。和大多数工业设计软件一样，CineBench可以完善地支持多核/多处理器，它的显示子系统测试基于OpenGL。

SPECviewperf 11

SPECviewperf 11采用的新GUI图形界面令首次使用这款软件的新人也能很容易上手运行测试，读取测试成绩以及获取帮助信息等，此外，Windows和Linux操作系统下均使用同样的测试脚本，保证了不同平台下测试结果的可比性。

新版SPECviewperf 11中包含有8个不同的测试环节，每个环节都能模拟一款CAD/CAM软件，某些测试场景中甚至包含有超过6000万个顶点数据，能够充分测试出参测系统的整体性能与显卡的OpenGL性能。

SPECapc for Maya 2009

Alias Maya是一款功能强大的软件，集3D建模、动画和渲染等功能于一身，被广泛应用于电影、电视、游戏开发、视觉设计等领域。SPECapc for Maya 6.5测试包括5个部分，总共采用了4种模型（狼人、手、蚂蚁和鱿鱼），分别测试了wireframe、Gouraud-shaded、texture、texture highlighted with a wireframe mesh、texture with wireframe mesh and control points模式下的性能。SPECapc for Maya 6.5相对于上一代的测试软件的最大改进是用glDrawElements取代了glArrayElement，具有更高的效率。

SPECapc for 3ds Max 9

SPECapc for 3ds Max 9是基于典型用户的使用情况设定的负载，在测试过程中会涉及到wireframe modeling、shading、texturing、lighting、blending、inverse kinematics、object creation and manipulation、editing、scene creation、particle tracing、animation 和 rendering。3ds Max 8支持OpenGL和DirectX 8.0/9.0 API。

测试服务器只搭配了一颗至强X5660处理器，6核心12线程

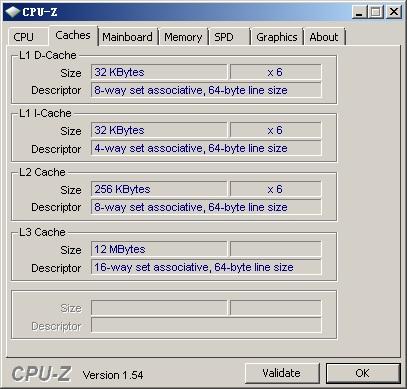

处理器提供了12MB三级缓存

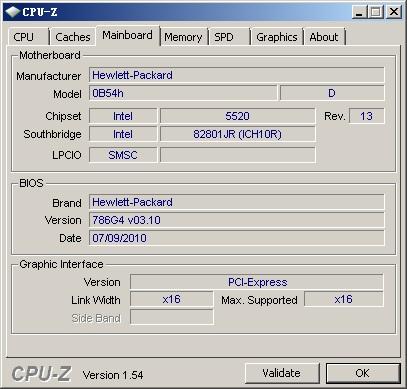

主板没有变化，还是Intel 5520芯片组的产品

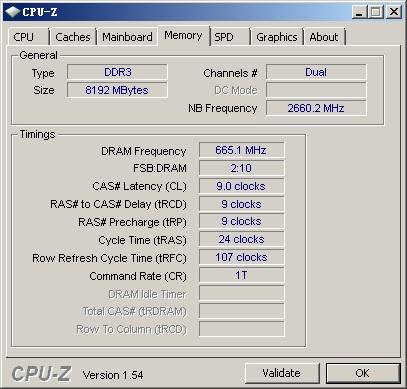

这里可以看得很明显，双通道4GB DDR3 1333内存

主板提供了6条内存插槽

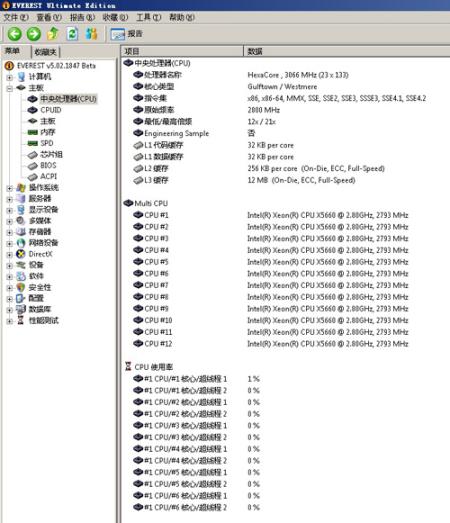

Z600处理器信息，可以清楚的看到12个线程

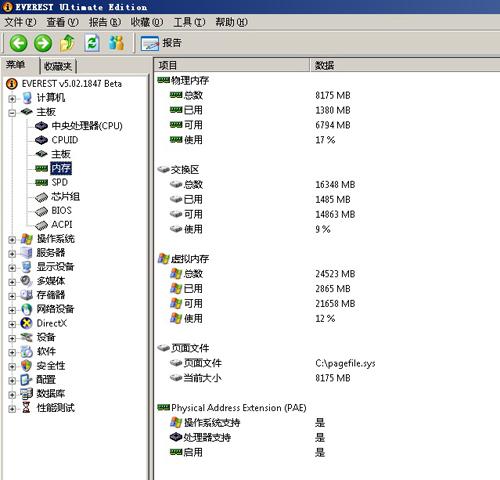

系统使用了8GB内存

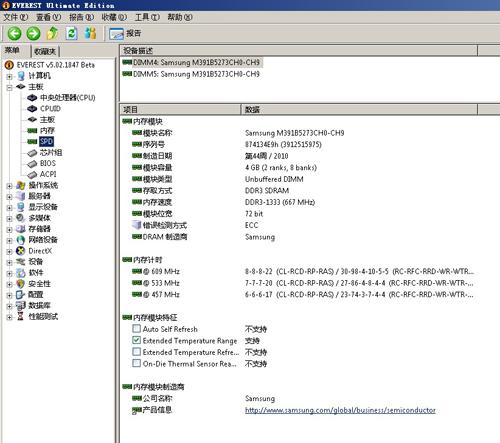

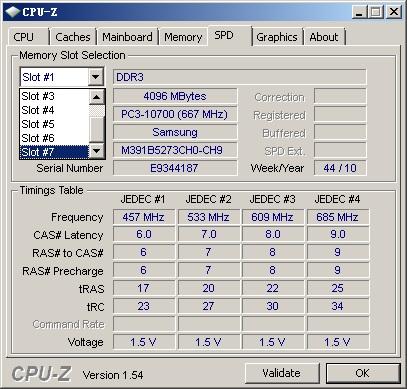

单条4GB的U内存，实现双通道

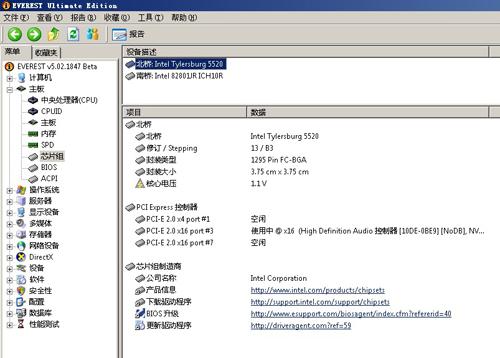

主板北桥芯片

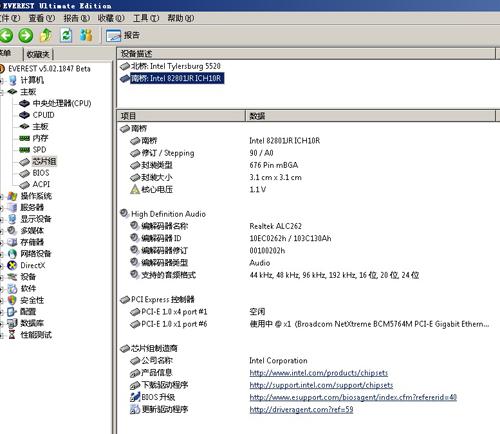

主板南桥芯片

CineBench是基于Cinem4D工业三维设计软件引擎的测试软件，用来测试对象在进行三维设计时的性能，它可以同时测试处理器子系统、子系统以及显示子系统，我们的平台偏向于多一些，因此就只有前两个的成绩具有意义。和大多数工业设计软件一样，CineBench可以完善地支持多核/多处理器，它的显示子系统测试基于OpenGL。

CineBench R10产品名称Quadro 2000 Quadro FX1800 CPU BenchmarkRendering (1 CPU)4589 CB-CPU4553 CB-CPURendering (x CPU)22044 CB-CPU21649 CB-CPUMultiprocessor Speedup4.80x4.75xOpenGL BenchmarkOpenGL Standard9571 CB-GFX9289 CB-GFX

CineBench R10是一款比较老的软件，这里我们所说的老主要是在图形算法上，包括一些新特效及新渲染的能力不足。因此从测试成绩来看，OpenGL测试并没有看到两款显卡明显的区别，接近300 CB-GFX的差距相对于整体来说只有5%左右。

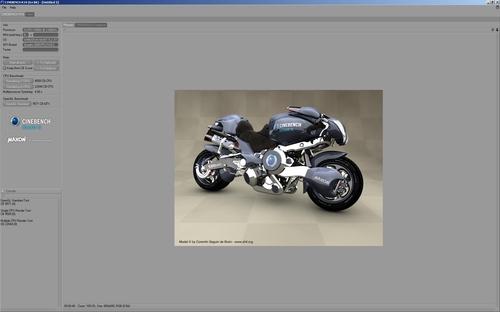

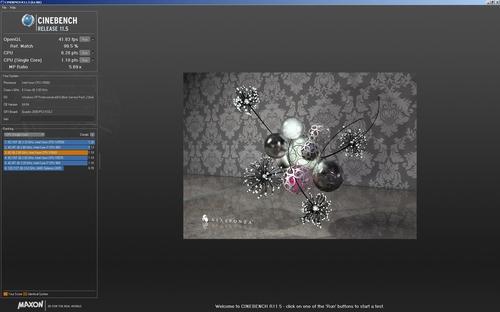

刚才我们看过的是CineBench R10的测试成绩，如今CineBench软件又升级了，最新的版本为CineBench R11.5。我们就来看看新软件下的成绩表现。

而CineBench R11.5是一款新的软件，这里我们可以看出Quadro 2000显卡在性能上有明显的提升，相比上一代的FX1800来说提升了40%以上，说明Fermi核心的出现带来了强大的性能。

SPECapc for 3ds Max 9是基于典型用户的使用情况设定的负载，在测试过程中会涉及到wireframe modeling、shading、texturing、lighting、blending、inverse kinematics、object creation and manipulation、editing、scene creation、particle tracing、animation 和 rendering。3ds Max 9提供了32位/64位两种版本，我们使用的是32位版本。

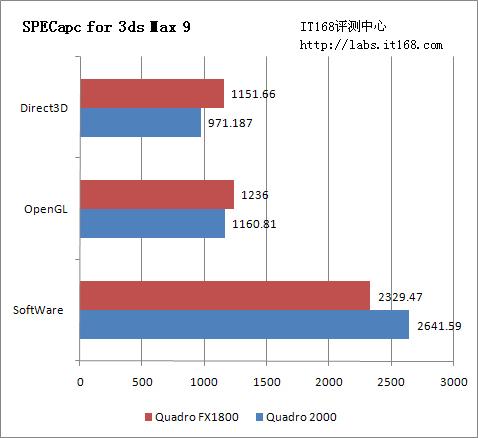

3dsMax 9软件的测试成绩中，我们看到在最慢的Software中，Quadro 2000显卡并没有表现出明显的优势，原因也是软件的新特效并未加入，Quadro 2000的性能没有得到发挥。而在另外两个项目中，随着渲染压力的增大，Quadro 2000的性能就体现了出来，主要是负载的增加使得显卡看到了差别。最明显的时候，两者的差距接近20%，这个提升还是很大的。

Alias Maya是一款功能强大的软件，集3D建模、动画和渲染等功能于一身，被广泛应用于电影、电视、游戏开发、视觉设计等领域。SPECapc for Maya 6.5测试包括5个部分，总共采用了4种模型（狼人、手、蚂蚁和鱿鱼），分别测试了wireframe、Gouraud-shaded、texture、texture highlighted with a wireframe mesh、texture with wireframe mesh and control points模式下的性能。SPECapc for Maya 6.5相对于上一代的测试软件的最大改进是用glDrawElements取代了glArrayElement，具有更高的效率。

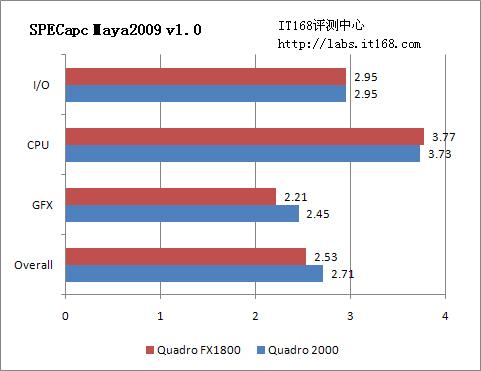

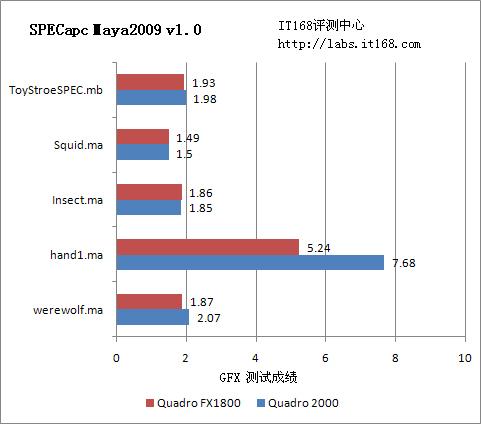

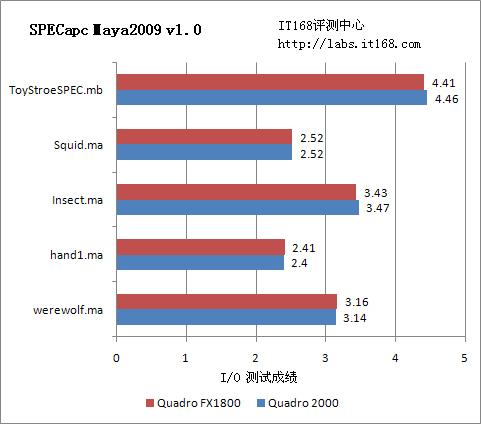

相比Maya 2008来说，2009进行了全新的设计，不仅仅调整了软件的渲染环境及所提供的负载，而且还提供了全新的场景——玩具店。因此从这个软件中，我们可以看到Quadro 2000显卡的成绩领先于FX1800，幅度大约为10%。

2010年6月底，SPEC组织旗下的图形性能测试项目组（SPECgpc）正式推出了Specviewperf 11工作站用专业图形综合测试软件，新版本的主要变化是采用了新的图形测试界面，以及增加了用于测试的新款专业级3D应用程度片段。SPECviewperf 11采用的新GUI图形界面令首次使用这款软件的新人也能很容易上手运行测试，读取测试成绩以及获取帮助信息等，此外，Windows和Linux操作系统下均使用同样的测试脚本，保证了不同平台下测试结果的可比性。

新版SPECviewperf 11中包含有8个不同的测试环节，每个环节都能模拟一款CAD/CAM软件，某些测试场景中甚至包含有超过6000万个顶点数据，能够充分测试出参测系统的整体性能与显卡的OpenGL性能。

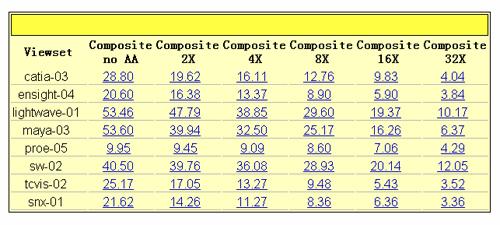

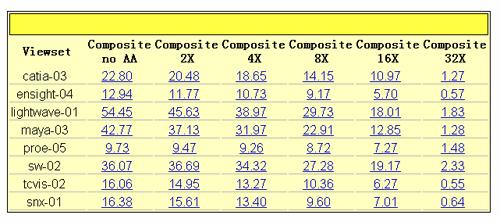

Quadro 2000测试成绩（1600*1200）

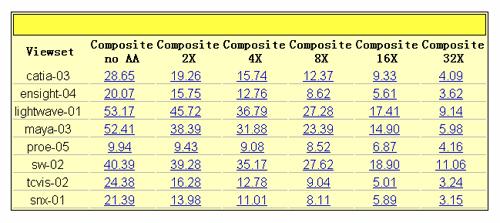

Quadro FX1800测试成绩（1600*1200）

SPECviewperf软件最大的特点，就是针对显卡的硬件能力而进行测试，它对于系统的依赖比较小，在之前的文章中我们对比过不同内存容量对于软件成绩的影响，得出的结论是微乎其微。在1600*1200的分辨率下我们看到，两款显卡都可以支持32倍抗锯齿，而且这里Quadro 2000的提升幅度更为明显一些，在无抗锯齿的情况下性能提升为30%左右。

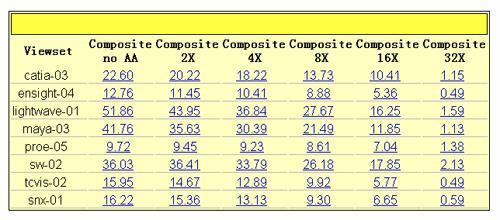

Quadro 2000测试成绩（1920*1200）

Quadro FX1800测试成绩（1920*1200）

而在我们接下来测试的1920*1200项目中，基本出现了与上面结果类似的情况，因为SPECviewperf 11软件提供了强大的负载压力，所以在两个分辨率下我们可以看到显卡的表现非常接近，而Quadro 2000领先的幅度也同样明显。

【IT168评测中心】Fermi新架构的出现使显卡的性能大幅度提升。从这一代Quadro显卡开始，NVIDIA在专业卡领域全面转向了Fermi架构，对于3D绘图用户来说也带来了更大的性能提升。本次我们测试的Quadro 2000虽然是低端显卡，但是相比上一代的提升依然是非常明显的。

应该说，Quadro 2000的造型略显平淡一些，虽然NVIDIA在接口上提供了更为丰富的选择，但是整体看来Quadro 2000这样的低端显卡并没有给我们带来太多的惊喜。不过从内涵来讲，Fermi架构的出现赋予了显卡更强大的性能，即便是在低端领域，Quadro 2000的性能依然是不可小觑的。

我们依据业内公认的SPECviewperf软件测试成绩作出如下判断：Fermi架构帮助Quadro 2000带来了更大的性能提升，这种提升相比上一代的Quadro FX1800来说达到了30%左右，而在我们进行的其他项目测试中，性能提升最大可以达到40%。即便是在要求苛刻的Maya 2009中，这样的提升也达到了10%。

两代产品之间能够有如此大的差距，除了说明Fermi架构的强大之外，也意味着Quadro更有可能攫取专业卡市场的更多份额。毕竟对于许多用户来说，价格并非是重要的，能够保质保量的完成图形渲染的工作，能够提供更好的稳定性与可靠性才是3D应用的关键。
