终极机箱风道PK 银欣TJ11大战酷冷HAF-X

作者：中关村在线 赵子悦

“腊月二十三，糖瓜儿粘”，今天过小年，所以在这里笔者先代表机电频道的同事，给大家拜个早年！

既然是到了年底了，要是拿来一般的产品给大家看，未免显得有些不够意思，多少也得有个重头产品，来为这些平淡日子添添料，也添点儿年气儿，热闹热闹。前几天，我们曾经给大家介绍了一款安钛克HCP1200W高端电源，今天则给大家带来的一款，应该是目前市场上最贵的机箱产品，银欣TJ11机箱，售价4799元，将近5000块！

单单听这个价钱，就已经让人感受到TJ11机箱应该具有着高端品质，高挑的身材，垂直风道的设计，全铝合金机身的材质，更是流露出银欣TJ11机箱是一款顶级游戏平台的必备装备。用银欣自己的话讲“对与电脑硬件发烧用来说，TJ11是最强利器！”

当然，除了银欣TJ系列机箱高端的品质、精湛的做工之外，其实，我们对感兴趣的，还是这款机箱的散热风道设计以及散热效果，毕竟机箱是拿来用的，不是买来供的。我们都知道，银欣的旋转90度主板，垂直风道机箱，已经被银欣申请独家专利，因此其他机箱厂商对于最自然的“垂直风道”散热设计，也只有，垂涎的份儿。不过，这也激起了不少厂商对于传统机箱结构，“立体式风道”散热的挖掘。

而自从2008年银欣首款“垂直风道”机箱面世至今，已经步入了第三个年头，随着DIY硬件的发展，那么“垂直风道”设计又被银欣演绎的如何呢？“立体风道”散热，就永无出头之日么？嘿嘿！如果说“垂直风道”对决“立体风道”的话……你觉得，谁又会是赢家呢？

这回我们就让银欣TJ11与酷冷至尊HAF-X，来一次直接的对话！

首先，按照惯例，还是先来看看，了解一下银欣的这TJ11机箱。根据银欣自己的介绍年，这款2010年，全新打造的TJ11机箱，融合以往旗舰机箱的所有优点，加入最新的穿甲弹风扇，让噪音与散热效能成为其它竞争对手无法跨越的障碍。

银欣TJ11机箱

外观上看，TJ11延续了TJ07的设计风格，面板设计“圆头圆脑”，并且带有直线条的边缘设计，凸显机箱的高挑的“身材”，不过外露式光驱位挡板，略带突起的设计，又包含的乌鸦2的设计元素，因此这款机箱更像是TJ07和RV02的“合体”。

电源开关键

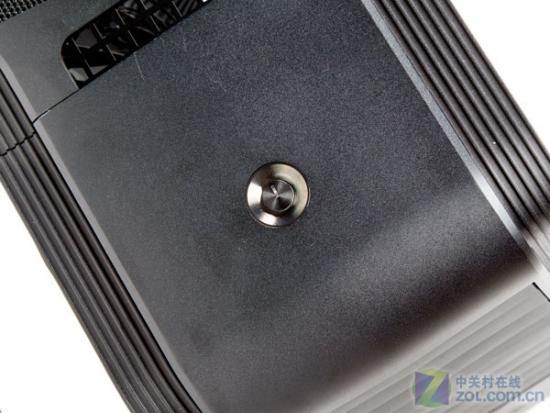

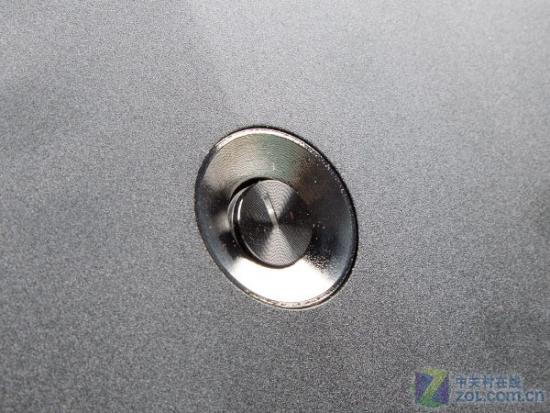

为了用户使用方便，机箱的面板下端以及，机箱顶部都设有电源开关按键，因此你无论是放在桌上还是放在桌下，都可以方便的开关电脑。

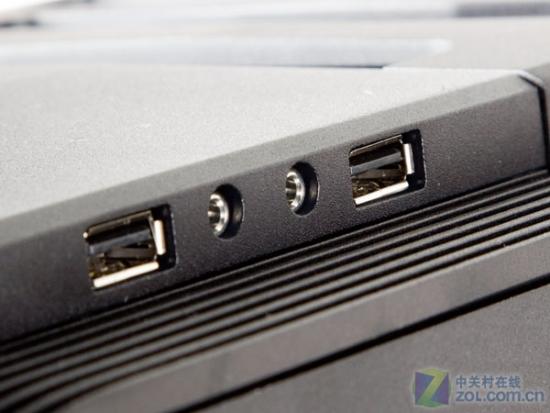

机箱I/O接口

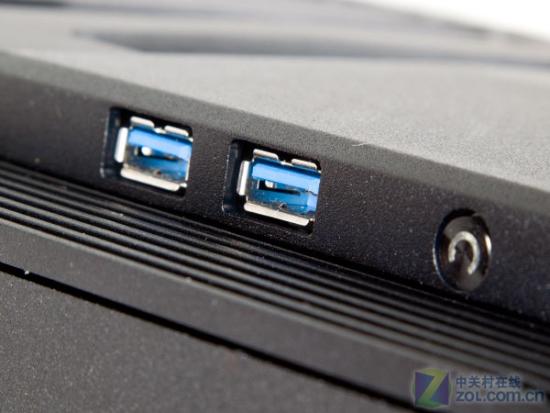

在机箱顶部，两侧的凹槽出，设有机箱的I/O接口，右端配有两个USB2.0接口以及两个音频端口，左侧则配有两个USB3.0接口以及一个Reset重启按键。

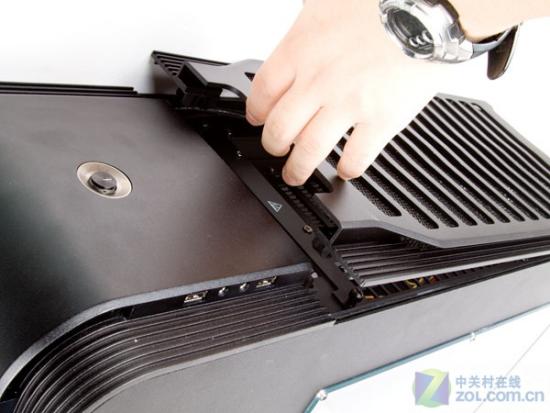

机箱顶盖设计

机箱顶部上盖，有如银欣所有垂直风道机箱一样，可以方便打开，并且带有金属防尘网。而打开的完整过程，比较轻松。

机箱顶部设计

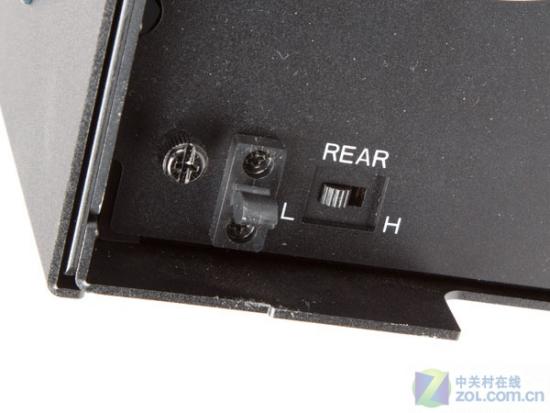

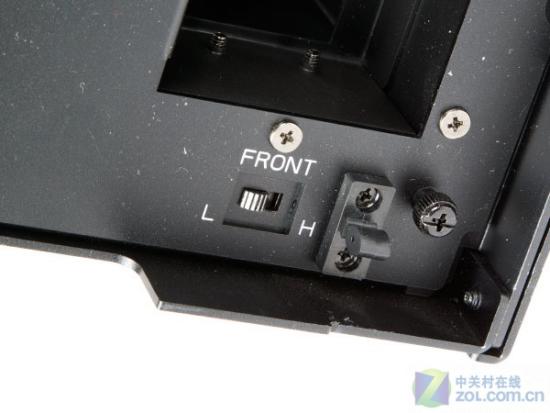

机箱顶部风扇调速设计

打开上盖后，里面的设计基本和所有的“垂直风道”机箱的设计无异，调速器的位置已经设置也基本相同，控制机箱内里前后两个180mm穿甲弹的转速，这里就不赘述了。

第3页：不一样的侧板 不一样的电源位

下面，再看看机箱侧板以及他部分的设计。

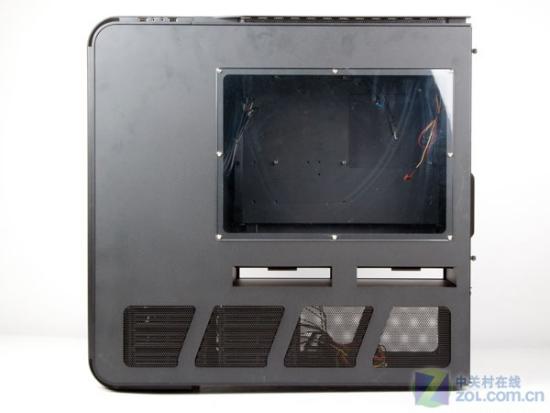

机箱侧板设计

这款机箱依旧采用透明亚克力侧板设计，不过整体面积，相对于RV02来说，小了点儿。不过机箱采用的隔离式风道设计，底部的硬盘位、电源位于上部核心硬件区分开，并且在两个区域之间还流出了两个对流通道，以方便冷空气更顺畅的导入机箱之内，进行更有效的散热。

另一侧侧板设计

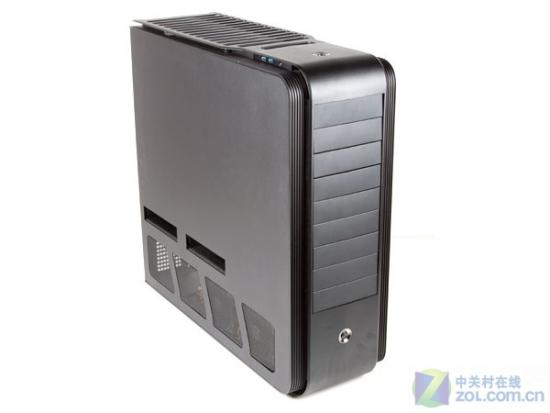

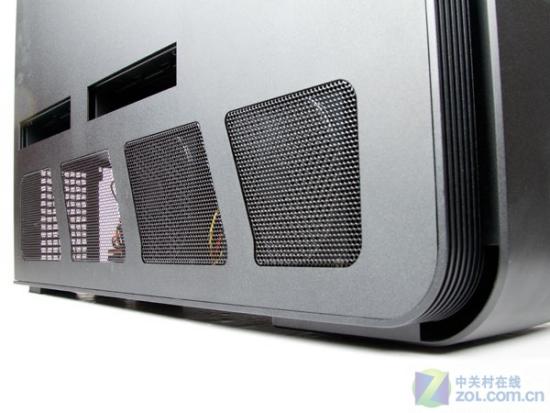

机箱底部散热窗

之前所讲，这款TJ11的设计风格与TJ07非常详尽，最关键还是因为TJ11的机箱底部拥有可内置超大水冷排的空间，是TJ07机箱优势的延续。并且TJ11的内部把空间更大，可以安放560规模的冷排，也就是4个140mm风扇位的冷排，这样的设计非常少见，非常强悍。这也是TJ07称霸，TJ11引以为豪的原因。

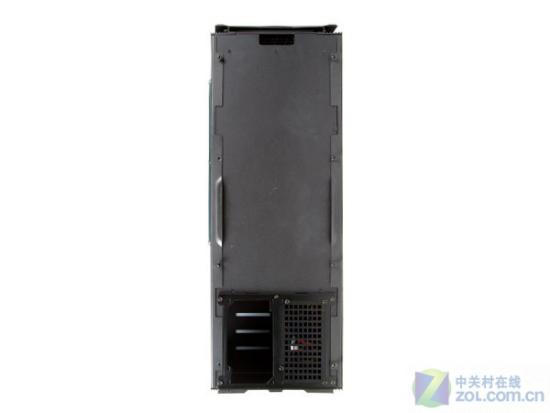

机箱后部设计

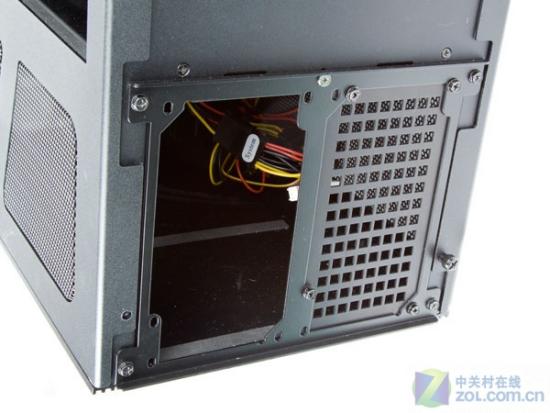

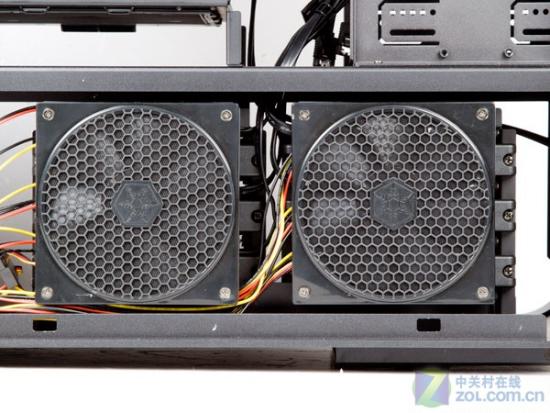

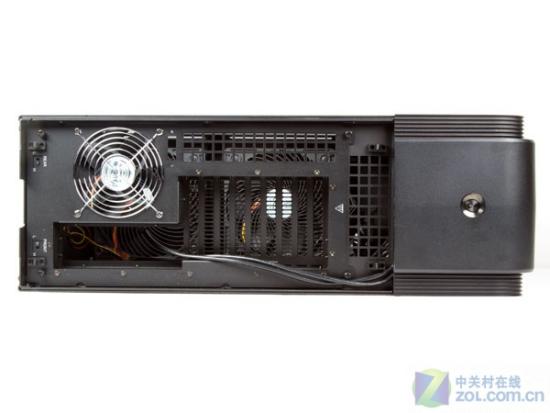

机箱双电源位

由于底部空间的增大，机箱电源位的设计也有所改变。采用将电源立起的双电源位的设计，很是独特。

在机箱的宣传中，银欣将这款机箱称之为，集合目前银欣机箱所有优势，打造的尖端产品。因此“垂直风道”的散热设计，必然会成为这款机箱的一大亮点，并且配合两颗180mm超大穿甲弹风扇的配合，誓将垂直散热风道推向极致。

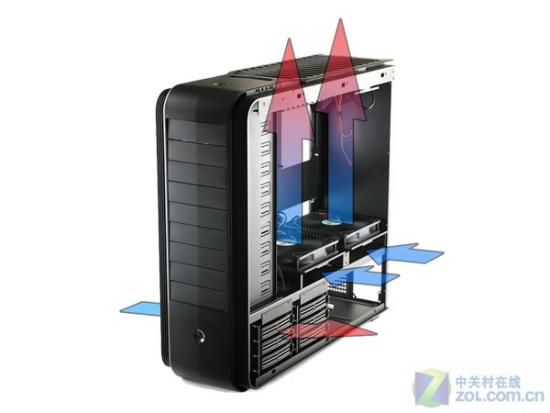

机箱散热风道示意图

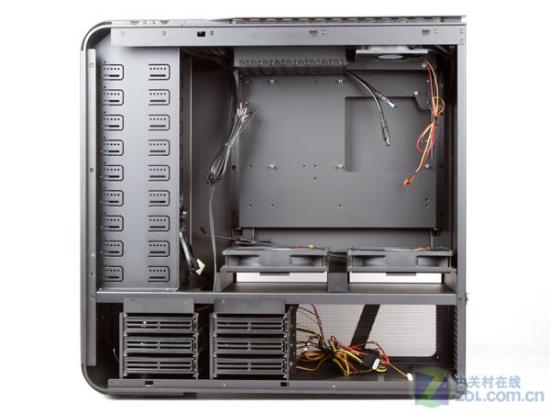

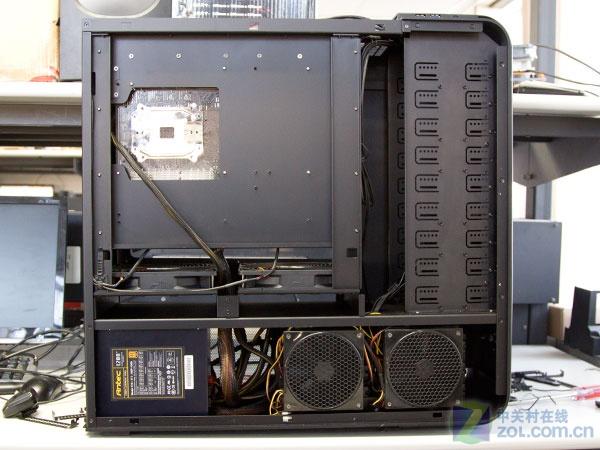

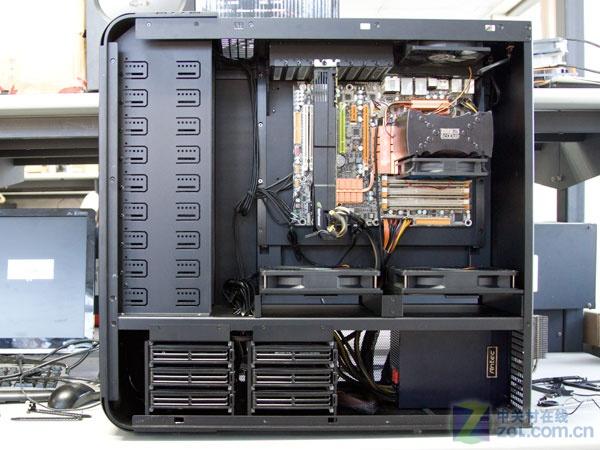

机箱内部设计

由于是垂直风道设计，因此机箱主板为旋转90度设计。所有散热排风口全部向上，形成自然散热模式。并且机箱也采用隔离式散热设计，硬盘、电源区域与核心区分开，单独形成独立风道。因此机箱就224 mm (W) x 642 mm (H) x 657 mm (D)的尺寸，就是得非常高大。

机箱重量

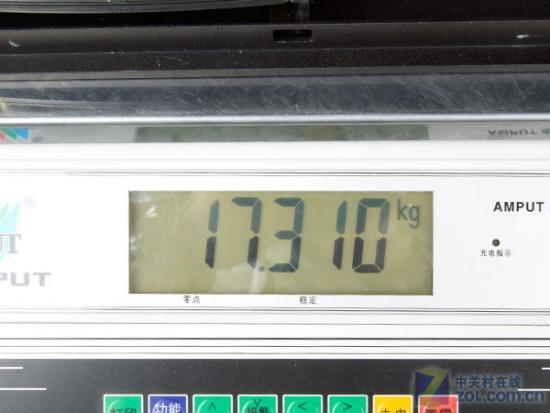

而双层一体成型铝制框架, 2.0mm 铝合金机身，让机箱的整体重量超过了17公斤，因此虽然是全铝材质，搬运起来也并不轻松，不过机箱的抗震性倒是得到了保证。

机箱貌似不能走背线 不过想走还是可以努努力的

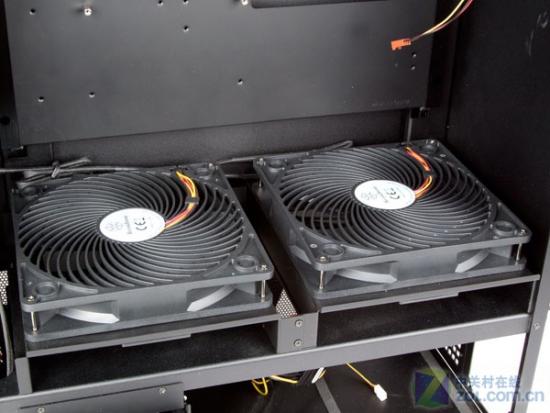

两颗180mm的穿甲弹风扇

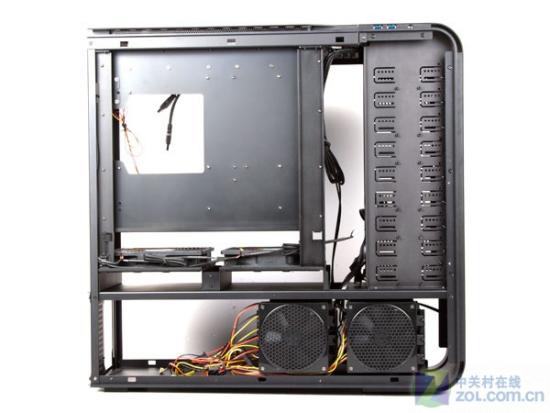

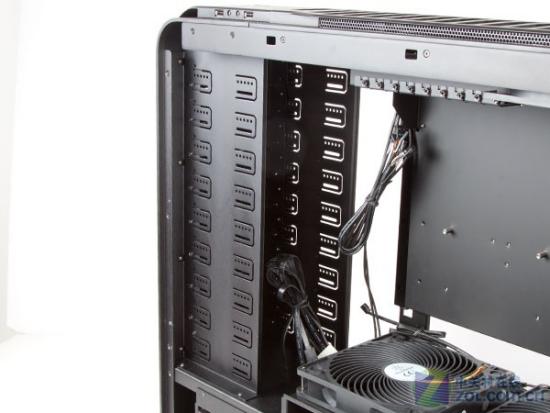

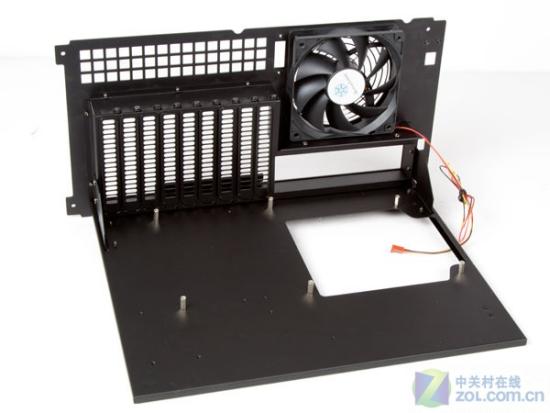

主板托架

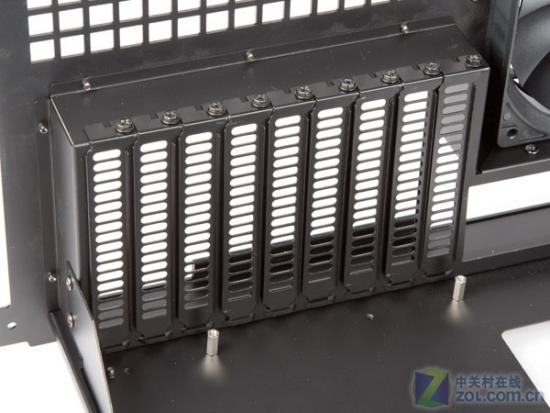

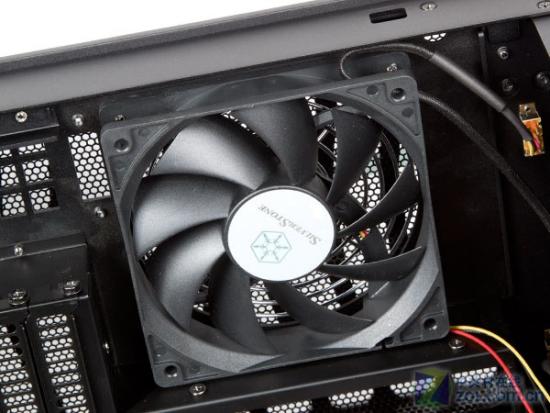

9个PCI扩展槽以及一个散热风扇

机箱可抽出式主板托架，用起来还是很方便的，尤其是对一个又沉又重的机箱来说，很省力。同时机箱配有9个PCI扩展槽，为多卡互联提供了便利。另外托架上的固定铜柱有着一定的高度，因此CPU供电线背板走线还是有一定机会的。

第5页：令人遗憾的驱动器位的设计

为了方便用户的实用，机箱的6个硬盘位全部采用热插拔式设计，即插即用，非常方便。

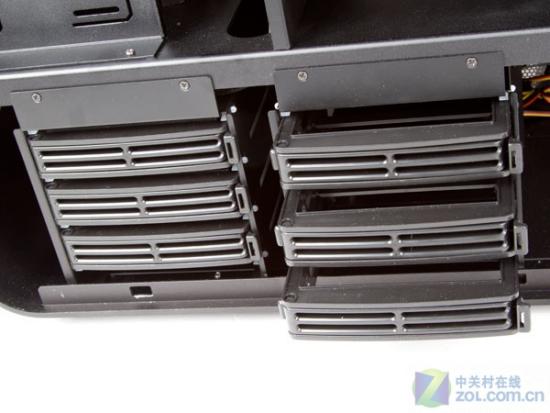

机箱6个硬盘位

热插拔设计

硬盘位散热风扇

为了给硬盘散热，机箱里还转为硬盘设计了散热风扇，尺寸为140mm，不过并不是穿甲弹。

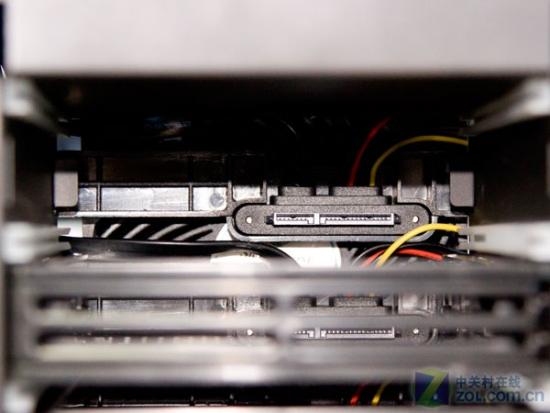

虽然说硬盘插拔使用起来非常方便，但是6个硬盘位引出的6根SATA数据线，如果不“追根求源”的话，用肉眼基本很难判断，哪个位置，对应的是哪根线，尤其是当你仅仅实用一块或两块硬盘时，也仅仅有最多三分之一的机会，插对硬盘线。

机箱光驱位

机箱总共预设了9个光驱位，并且没有免工具设计，不过倒是提供了不少的固定螺丝。另外需要说明的是，如果用户安装水冷排的话，那么就得拆除硬盘位，使用转接架，固定到光驱位上。但是，机箱并没有提供任何转接架，用户只能自掏腰包；并且即便是将硬盘安装到光驱位，但没有风扇的支持，硬盘散热，将成为一大难题。这样的设计，不得称之为“遗憾”。

第6页：最佳的立体风道机箱 酷冷HAF-X

    酷冷至尊的HAF-X，应该说是2010年最出色的立体式风道机箱之一，冷峻的外表，强悍的散热设计。在我们此前不少的横向测试中，拔得头筹。不过，这款机箱露面的机会简直太多，几乎不用笔者介绍，大家都能说出个“1234”来。因此，下面我们简单的了解一下来酷冷至尊的这款高端旗舰机箱HAF X。其目前的售价在1499元，还算比较适中（相对于仅5000块TJ11来说）。

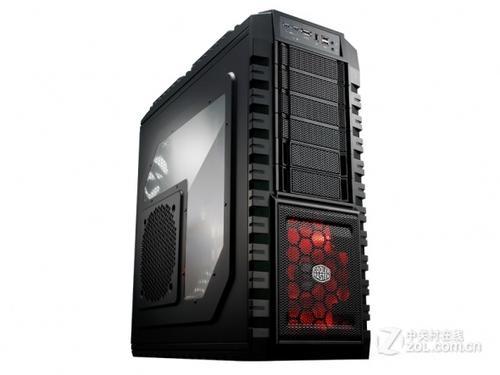

酷冷至尊HAF-X


机箱重量                       机箱底部

机箱外观没的说，就俩字儿“霸气”。体积庞大，做工用料十足，总重量达到了14多公斤，那是相当的沉重。所以为了方便专门配有四个轱辘以方便搬运。要不然，提着这么大的东西太沉了。


机箱I/O区       热插拔是硬盘位       侧板风扇

当然机箱接口以及其他设计也很不错，包含有eSATA、USB2.0、USB3.0丰富的I/O区接口，被挡板隐藏起来的电源开关，面板上热插拔是硬盘位，以及侧板上的超大风扇。

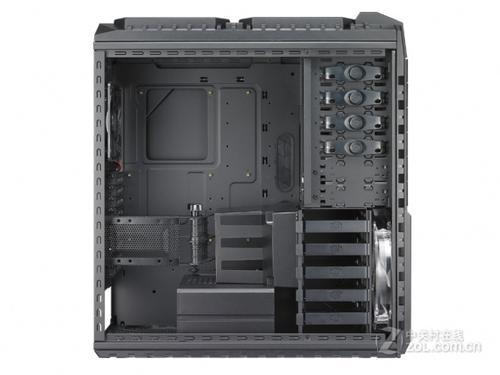

机箱内部

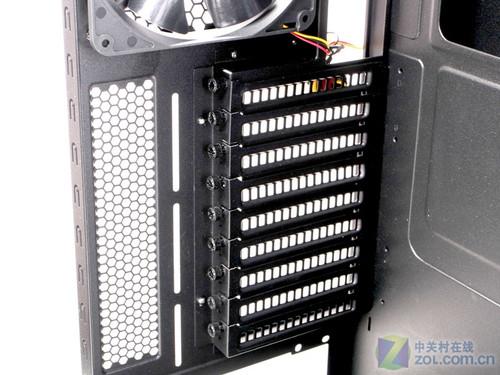

9个PCI扩展槽

机箱内部空间非常宽阔，9个PCI扩展槽装下两块5970，四块GTX480也富裕。前后左右都有风扇辅助散热，并且有良好的防尘措施，背板走线空间也相当大，整理线材。可以说这款机箱相当不错。

第7页：两款高端机箱理线以及背线设计

首先我们在进入测试之前，我们先看看款机箱的理线效果。

酷冷至尊 HAF-X 理线后的正面效果

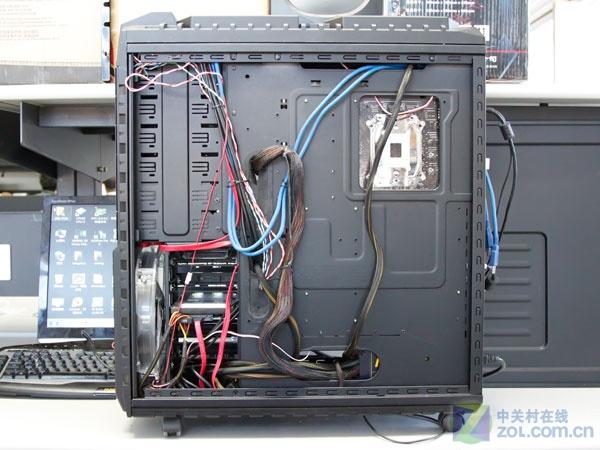

酷冷至尊 HAF-X 理线后的背面效果

虽然背面看上去有点儿凌乱，但是正面的效果还是比较整齐，并且HAF-X为理线所预留的背线空间，还是非常宽裕的。

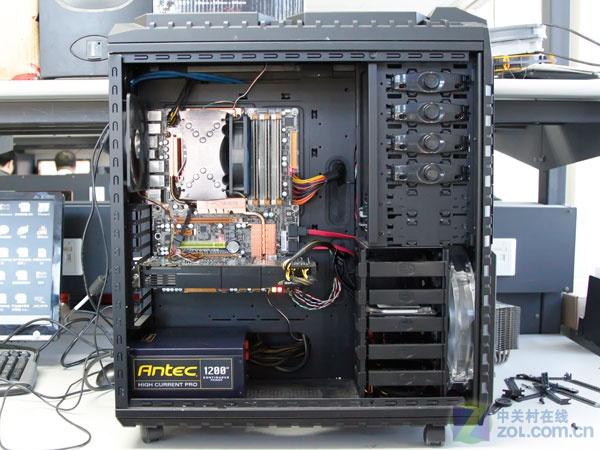

银欣TJ11 理线后的正面效果

银欣TJ11 理线后的正面效果

从理线效果来看，线材还有机会走背线的，不过CPU供电线的长度至少也要在60cm以上，要不确实有点儿困难。另外，硬盘供电线，非常凌乱，很难找到合适的空间将电线藏起来，而电源其他剩余供电线也是如此，只能堆在电源附近。

第8页：测试平台与温度测试方法

下面，进入我们的测试环节。机箱仅仅是看上去设计如何如何好，却不能证明在实际应用在能都到更好的效果。因此把机箱装满硬件机箱温度拷机测试，才是验证机箱风道是否更有效。

测试方法：

测试方法比较简单，将机箱装好硬件，然后把系统进行满载（CPU、GPU、硬盘等硬件），然后记录CPU、GPU、硬盘等核心硬件的工作温度，当然也需要记录CPU散热器与显卡之间、显卡电源之间、硬盘位、光驱位区域温度，看看是否会有热量淤积，造成长时间使用而影响机箱内部温度。

测试时间为一小时，环境温度为22度这里需要注意的是，由于TJ11有风扇调速器，因此笔者也在两种状态下进行测试，高转速为“H”，低转速为“L”。

测试平台：

经过一个小时的测试，我们来看看测试结果。

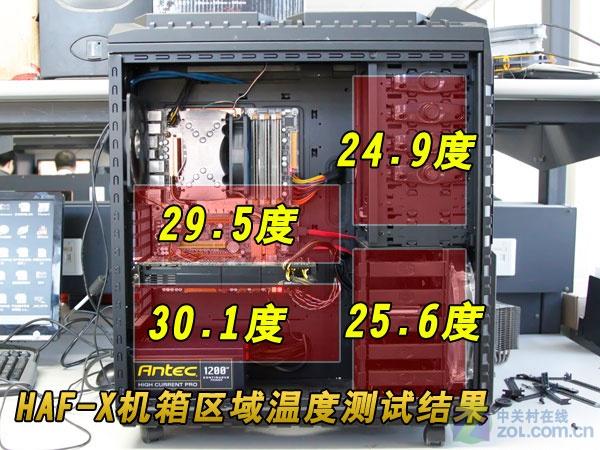

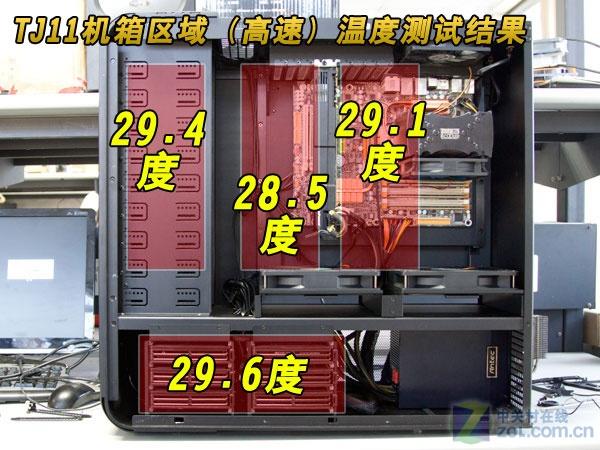

出人意料的测试结果

出人意料的测试结果

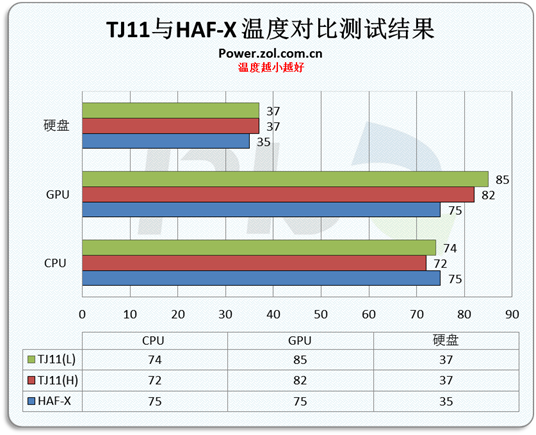

 实际上，上述数据笔者经过3次测试，来进行验证，结果发现TJ11的温度测试“小负”HAF-X。垂直风道输给独立式风道的这个结果多少为有点令人意外。但又是什么原因造成的呢？我们简单的分析一下。

1.TJ11硬盘散热不给力：硬盘温度测试就不说了，TJ11给硬盘位所预留散热的空间实在太小，并且140mm风扇基本吹不透，所以温度较高，就不奇怪了。况且，30几度的硬盘温度也算是很不错了。

    2.垂直风道CPU散热显威力：垂直风道的优势非常明显，并且在180mm穿甲弹+散热器风扇+上部排风扇的威力确实比较明显，散热效果很好，不过在TJ11风扇低转速下，CPU散热水平与HAF-X相当。可见HAF-X后部140mm和顶部的200mm风扇也不是吃素的。

3.显卡高温有蹊跷：按理说垂直风道机箱对于外抽式散热显卡来说应该是有利条件，但是从实际表现来看，还不如水平放置。起初笔者也在怀疑这个测试结果，而经过反复测试之后，证明数据结果并无错误。

那么为何外抽式显卡散热，在垂直风道机箱内会变差呢？实际上，这与显卡背身的散热方式有关，在原来塞铜散热、或铜板加铝片的方式，垂直风道会占有一定又是，并且自然散热效果，要更好一些。但是如今，GTX580采用均热板散热，而均热板更适用于水平放置，将其垂直反而会带来不好的散热效果。

感兴趣的朋友不妨查阅一下“均热板”的散热原理。

最后总结：

从上面的数据中，我们发现，这款TJ11机箱还是存在这不少不足之处的。尤其是散热效果上。如果再进一步分析的话，我们还能发现TJ11的散热弱点。

1.TJ11 驱动器散热完全忽略

从对比结果，我们还看出TJ11在驱动器散热方面，有着明显的劣势。造成这样的原因很简单。

首先，因为在光驱位处下面没有风扇来辅助散热，然后两个穿甲弹又好像两个风柱一样，完全将光驱位所堆积的热量忽略，而且面板还没有散热窗在长时间使用之后，必然会影响机箱内部的散热效果。

另外，如果你需要安装水冷排，那么你就得把硬盘位撤掉，将硬盘放到光驱位上，这样一来，硬盘散热就成为了另一大难题。

2.显卡“终结”垂直风道

可以说由于显卡散热的不断改进，已经影响到了垂直风道散热机箱的优势，更适用于水平放置、采用均热板设计的显卡在以后也会越来越多，对于传统设计机箱或者立体式风道设计机箱支持的力度会更多。因此如果说，是“立体风道”击败了“垂直风道”，倒不如说显卡散热对垂直风道机箱的“终结”。

所以，有时候看似很聪明的做法，到头来还得硬着头皮回归正道，毕竟主流消费群体，还是需要去迎合的。
