作者：中关村在线 王迪
第1页：曙光I620r-G服务器综述
作为国内高性能计算的领导厂商，曙光在服务器上一直也保持领先优势，第一时间推出的基于Nehalem架构的服务器——天阔I620r-G服务器定位部门级高端产品。如今更是在32纳米至强5600系列处理器的推动下，全面升级到最新装备，带给中小企业用户不一样的多核心性能体验。
采用32纳米工艺和Nehalem微架构，代号Westmere-EP的新一代至强5600系列处理器诞生标志着Intel双路服务器市场上的又一重大技术突破。尤其是对于内存带宽的高性能计算类应用，其性能其提升最为明显，可以说是一款开创性产品。随着Intel 5600系列处理器实现升级推出，曙光I620r-G服务器也在第一时间采用了升级后的处理器，并且第一时间更新配置推广服务器市场，以此来满足用户对更具高效性、可靠性、扩展性等优质服务器的需求。

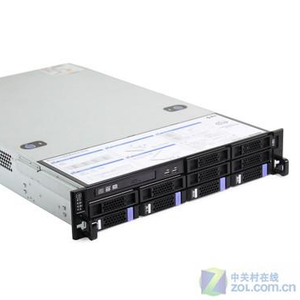

曙光I620r-G服务器
据了解，曙光I620r-G服务器是新近推出的一款支持英特尔最新双路6核处理器的部门级服务器，其创新的直连架构摆脱了以往机型由前端总线带来的内存带宽的瓶颈，不仅可彻底释放2颗64位 Intel Xeon DP多核处理器的强劲性能，而且其最高达96GB DDR3内存以及集成高性能SAS控制器支持的多达12块热插拔3.5寸SAS硬盘提供了强大的功能以运行关键任务，可完全满足资源密集型应用的需要。
在升级到新一代至强处理器后的曙光I620r-G服务器在各大性能方面均获得了不小的提升，通过多核处理器技术让曙光I620r-G使用最新至强5600系列处理器，为用户的各项应用提供更高的性能，有效的提升各CPU之间的效率性，实现计算资源以及其他功能的优化效果，减少资源的挤占空间。
另外，曙光I620r-G服务器采用新处理器集成内存控制器，提供3内存通道，可使用最新的DDR3 1333/1066MHz高性能内存，显着提供内存读写速率。其使用的Intel 5520系列芯片组，可提供PCI-E 2.0的扩展支持，将总线带宽提高为原先PCI-E的2倍，为用户的高带宽应用需求提供了支持。
此外，由于每颗CPU均搭配6根内存插槽，内存容量可扩展至96GB，提供灵活且强大的内存配置选择。同时采用的2U机架式设计，其独特的高密度机架式服务器散热结构设计，是集高性能，高密度与高可靠性于一身的设计，具有高密度的可靠性。
总体看来，曙光I620r-G服务器具备企业级的可靠和可用性、并且支持诸多先进技术的高性能服务器产品，十分适合企业级用户的使用。
第2页：曙光I620r-G服务器外观设计
曙光I620r-G服务器外观设计
升级后的曙光I620r-G服务器采用2U机架式架构设计，从整体来看依然延续了曙光服务器产品一贯的精简模式设计，作为天阔系列双路服务器中的高端产品，不仅I620r-G服务器具有处理速度快、可用性强、易管理和部署、可扩展性强等特点，同时结构设计给人直观简洁以及易操作等印象。从机身规格来看，正面的左面板看到曙光I620r-G服务器的开关键，以及区域很小的显示服务器状态功能面板，右侧面板则清晰曙光LOGO、USB接口，提供用户方面使用功能，如下图：

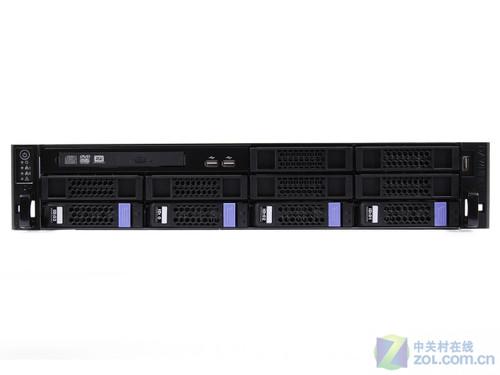

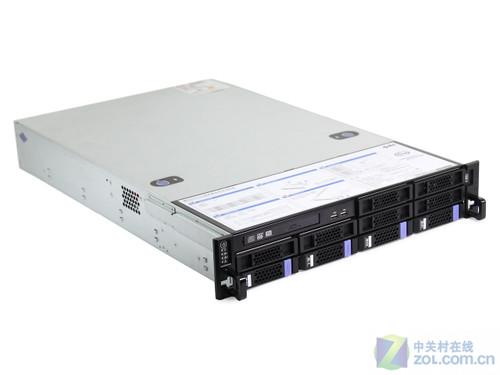

曙光I620r-G服务器
状态功能显示以及曙光LOGO、USB接口
对于服务器来说，似乎从前面板整体来看，扩展功能表现相对都不是很好，在前面板的右侧处仅提供了1个USB 2.0传输接口。而对于曙光I620r-G服务器来说，由于内置了DVD光驱同时，额外提供2个USB 2.0扩展接口，这样设计对于曙光I620r-G在系统应用程序以及额外管理上提供接口方面的支持。
系统安装信息说明
与国外厂商内置说明所不同的是，曙光I620r-G服务器在上机箱面板提供系统安装信息说明，可以帮助中小企业用户提供便捷安装指导。
天阔I620r-G最大支持12个热插拔3.5寸SAS/SATA硬盘
天阔I620r-G所提供的12个热插拔3.5寸SAS/SATA硬盘仓位
从前方面板部局中可以看到，曙光I620r-G服务器最多可以支持12个3.5英寸热插拔硬盘，此款送测产品采用了4块希捷15000转高速SATA硬盘，每个容量达450GB.
接下来我们来看一下曙光I620r-G服务器背面板，背板的设计相对来说也不是很复杂，与之前不同之处机身背板右侧提供两个750w的服务器电源提供冗余，左侧提供了7个扩展槽。
曙光天阔I620r-G服务器后面设计
曙光天阔I620r-G服务器相关电源以及接口分布
位于背板中部处提供了2个USB 2.0接口、1个串口、1个VGA接口和2个千兆以太网接口，提供PS/2接口。曙光I620r-G服务器在外置接口方面表现一般，3个USB 2.0接口在应急应用时略显少。
第3页：曙光I620r-G服务器内部结构（1）
曙光I620r-G服务器内部结构（1）
对于曙光I620r-G服务器的外部结构的变化可以看到提供了相比之前更加人性化的设计，值得一提的提供更多的扩展接口，12个SATA硬盘位提供了更大的存储能力。接下来我们就从这款服务器的内部，看看它的内部构造如何。

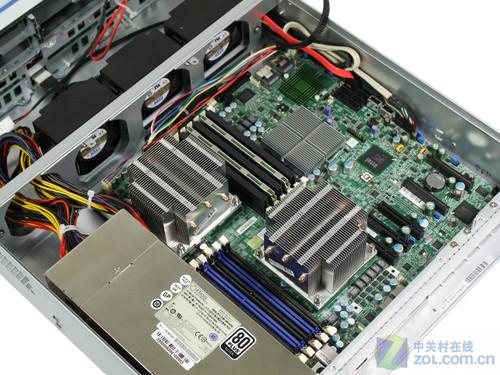

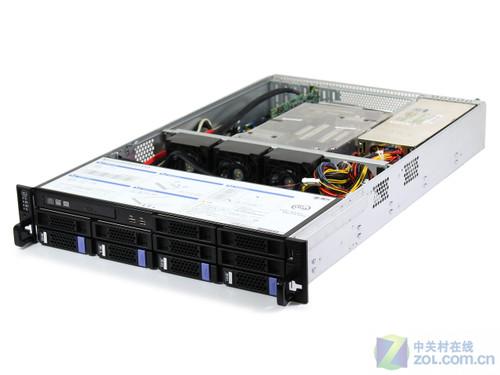

内部构造
熟悉之前产品用户，对于这样结构设计并不陌生，从这款升级到6核曙光I620r-G服务器可以看到内部有了明显变化，风扇从原来的4个减少到3个，但是并不影响整体的散热能力，提供模具化的导流风罩以及80+的冗余电源。

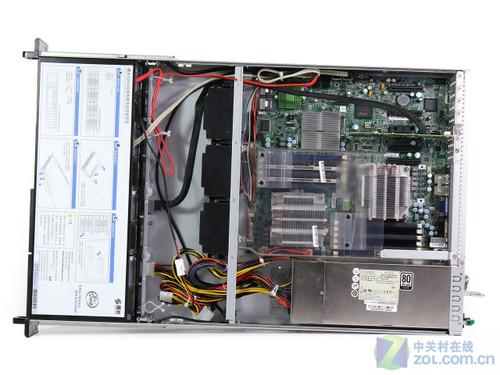

内部清晰简化的设计
6条4GB ECC DDR3的内存

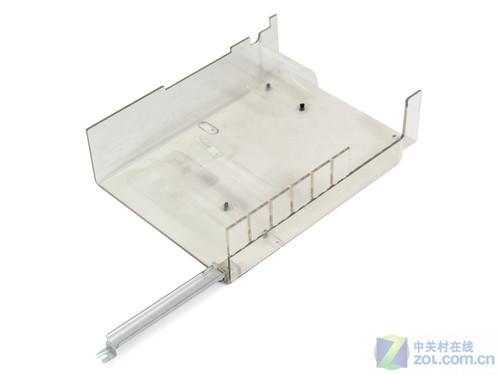

模具化的导流风罩
在主要部件处理器和内存位置使用了透明的塑料导风罩，这种设计可以使其形成风洞以加强散热性能。

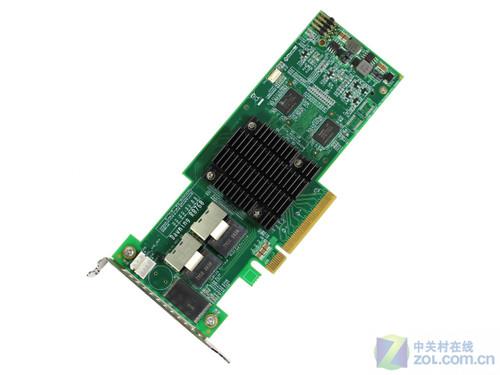

Promise EX8760 6Gb/s SAS阵列卡
作为Promise SuperTrak系列产品，EX8760 6Gb/s SAS阵列卡提供了高效能、高带宽，并同时具备了更多先进功能及高可靠度。SuperTrak 6G SAS系列搭载了PMC-Sierra的8011 I/O处理器、最高512MB DDRII内存、8x PCIe Express 2.0接口以及乔鼎资讯可靠的磁盘阵列运算核心，为存储产业划时代的高效能产品。
另外，还可以提供多种应用环境对高效能磁盘阵列的需求，无论是文件服务器、Exchange服务器、传统的数据库或是网络服务器，都可以采用速度加倍的SuperTrak 6Gb SAS阵列卡。

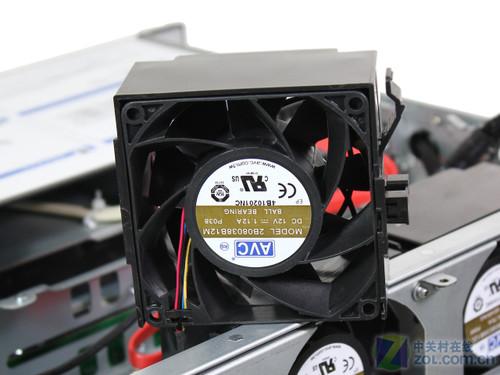

AVC风扇
曙光天阔I620r-G配有3个系统风扇，并支持风扇故障报警

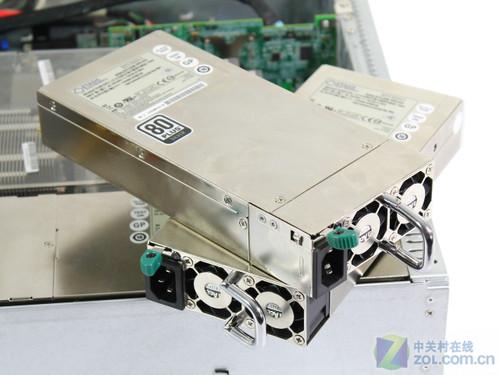

80+的冗余电源
第4页：曙光I620r-G服务器内部结构（2）
曙光I620r-G服务器内部结构（2）
丰富的扩展能力以及内部组件的搭配显示出曙光I620r-G服务器的设计特点，但不仅仅是良好的存储扩展能力，同样内部接口以及芯片的采用也是这款服务器受益的法宝，曙光I620r-G服务器配备2颗Nehalem至强5650处理器，32nm工艺架构，主频达到2.66GHz。和许多Nehalem-EX处理器一样，至强X5650的L3达到了12MB，内部整合了内存控制器，支持SMT（超线程）技术，是一颗6核心12线程的产品。
内部接口以及芯片的采用

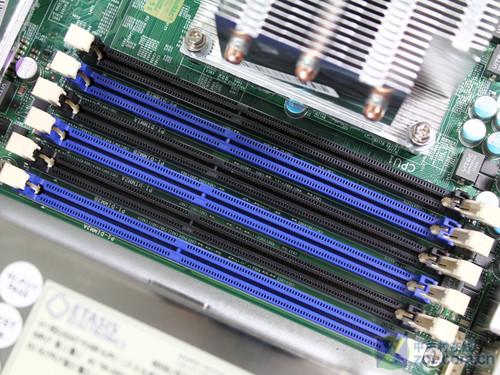

6条内存插槽
服务器使用了6条SAMSUNG 4GB DDR3内存，内存总容量达到了24GB。

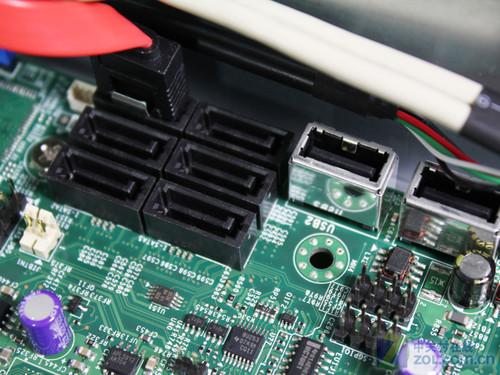

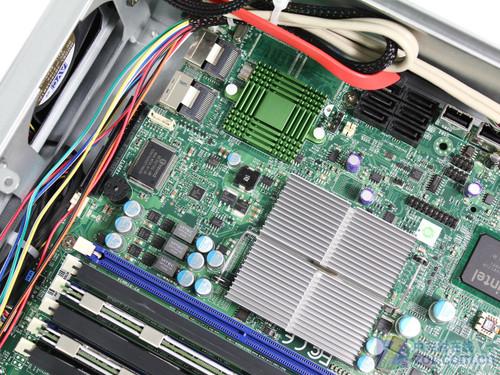

曙光天阔I620r-G集成6个SATA接口以及USB接口

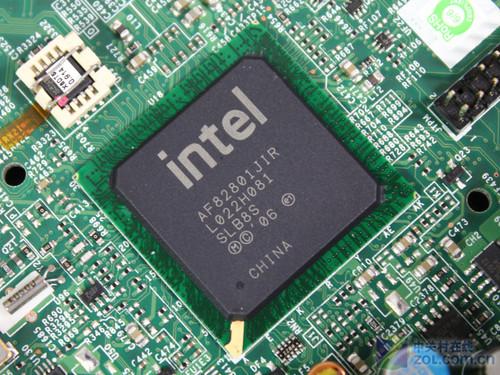

Intel ICH10R南桥芯片

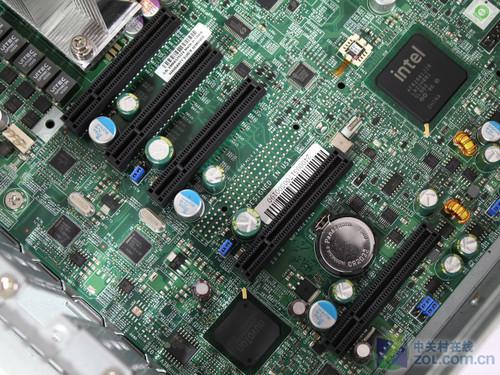

主板上扩展插槽
主板分布提供了PCI Express 2.0 x8以及PCI Express 2.0 x4插槽
Intel ICH10R南桥芯片散热设计
第5页：服务器规格解读
四、服务器规格解读
曙光天阔I620r-G服务器是最新推出的一款支持英特尔最新双路至强5600系列处理器的部门级服务器。对于这款曙光I620r-G服务器在性能方面的表现，先通过了解其相关的配置规格可见：
| 曙光I620r-G服务器 | |
| 外形/高度 | 机架式/2U |
| 处理器 | Intel Xeon X5650 2.67GHz |
| 处理器数量/最高 | 2/2 |
| L2缓存 | 6x256KB |
| L3缓存 | 12MB |
| 芯片组 | Intel 5520+ICH10R |
| 内存/最大 | 6*4GB ECC PC3-10700R/96GB |
| 内存插槽 | 12个DIMM插槽 |
| 扩展插槽 | 4个PCI-E、2个PCI扩展插槽 |
| 硬盘/托架 | 4*450GB SATA/ 12个3.5寸热插拔SAS/SATA驱动器托架或24个2.5寸热插拔SAS/SATA驱动器托架 |
| 网络适配器 | 集成Intel 82576双千兆网卡，支持网络唤醒，网络冗余，负载均衡，IOAT2等网络高级特性 |
| 电源 | 两个750W (80+) /可选1+1冗余 |
| RAID支持 | 集成SATA硬盘控制器，支持Host RAID 集成SAS硬盘控制器，这款配备独立Promise EX8760 6Gb/s SAS阵列卡 512MB |
| 管理 | 集成远程KVM管理以及曙光自主管理软件 |
| 保修 | 三年现场保修 |
处理器配置了两颗32纳米六核心Xeon x5650，核心代号“Westmere-EP”，主频2.67GHz，六核共享12MB L3缓存，支持英特尔超线程和Turbo Boost技术，集成三通道内存控制器，TDP为95W。至强X5650处理器是至强5600系列的高端型号。本次，服务器搭配的至强X5650处理器主频为2.67GHz，拥有比较高的频率。和许多Nehalem-EX处理器一样，至强X5650的L3达到了12MB，内部整合了内存控制器，支持SMT（超线程）技术。它的QPI为3200MHz，是一颗6核心12线程的产品。

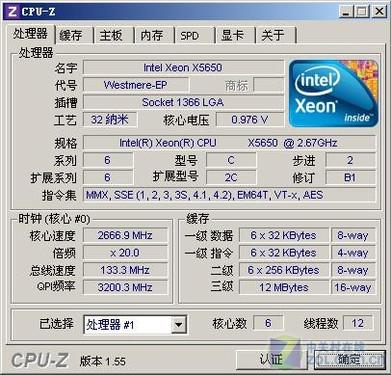

CPU-Z检测处理器信息

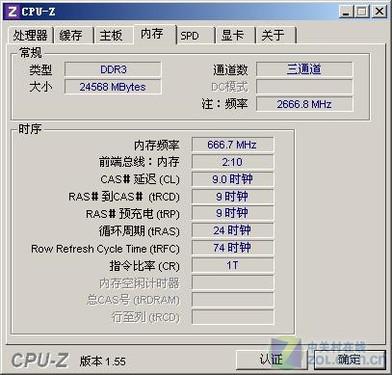

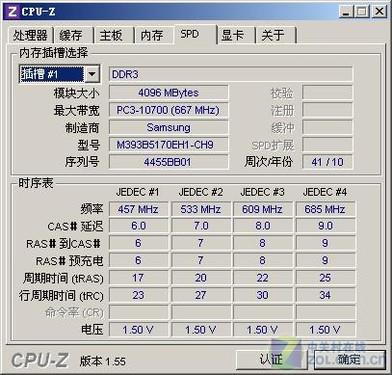

芯片组以及内存信息
而从外观来看，基于这样的配置很显然这款产品是在原有基础上的升级版，芯片组采用Intel 5520+ICH10R的组合，可以支持双路英特尔至强5600/5500处理器。内存配置了6根4GB ECC PC3-10700R。阵列卡采用了Promise EX8760 6Gb/s SAS阵列卡，它可以提供3G到6G技术的无缝转移支持，可以支持RAID 5、6阵列模式，此次配置了4块15000转450GB SATA接口硬盘，测试中组建RAID 5阵列模式。
第6页：CPU性能测试(1)
五、性能测试
1、CPU性能测试
在处理器测试方面，依然采用CPU性能测试软件CineBench R10、CineBench R11.5、SiSoftware Sandra Pro Business 2010。
CineBench是一款以处理器的运算能力直接进行特定分辨率CG图片的渲染测试软件，可以测试多核心处理器效能以及多处理器协调性能的表现。我们通过CineBench主要测试的是处理器在进行多任务处理时候的性能表现，以及多核处理器在多任务处理时候的优势能有多大。R11.5是新发布的版本，采用了全新评分机制，并对新架构CPU进行优化，测试结果更加准确。

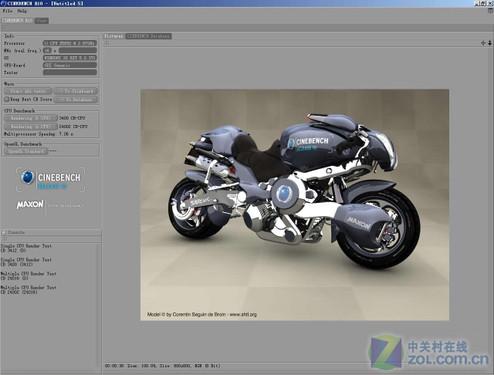

CineBench R10(左）和R11.5所渲染的CG图片
我们采用CineBench R10和CineBench R11.5，渲染特定分辨率的CG图片来测试处理器的运算能力，在单个核心情况和12个核心、24线程并发的情况下分别进行渲染测试，这样可以对比出多核处理与单核处理情况下性能的提升，并可以测试多处理器之间的协调能力，从而测试服务器的平台性能。
CineBench R10测试
对于CineBench R10测试结果，从渲染得分、渲染时间和多核性能提升方面与英特尔相当处理器进行对比，通过分数越高越好，时间越短越好，多核性能提升越高越好。由于CineBench R10最大支持16个CPU核心，但在测试中我们发现，双路X5650开启超线程后线程数量共24个，CineBench R10测试中CPU使用率仅仅60%左右，核心和线程在这样测试下并不能真实反映其性能表现。

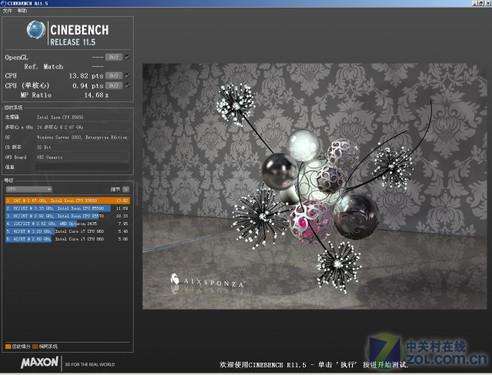

CineBench R11.5测试
CineBench R11.5针对多核心的新架构处理器进行了优化，其结果要更加的准确。通过优化后的测试工具让具备12个物理核心的双路X5650全面释放性能，成绩更加贴近于实际应用环境。
| 处理器渲染测试（Intel Xeon X5650、2.67GHz、12 Cores、开启HT） | |||||
|---|---|---|---|---|---|
CineBench R10 | CineBench R11.5 | ||||
| 单核心 | 多核心（12核、24线程） | 多核速度提升 | 单核心 | 多核心（12核、24线程） | 多核速度提升 |
| 3401/4分19秒 | 24002/36秒 | 7.06x | 0.94pts | 13.82pts | 14.68x |
通过开启HT功能，使得新一代至强x5650处理器全面展现性能优势，在CineBench R10测试中，成绩上单处理器下至强X5650平台的性能相比至强5400系列提升了50%左右，而多核心下的性能相比提升达到了100%，MS值也达到了7.06，而在CineBench R11.5测试中成绩也得益于至强X5650处理器6核心12线程的表现，MS值也达到了14.68。
第7页：CPU性能测试(2)
由于CineBench软件主要考察的是单处理器和多处理器运算的能力，因此在成绩上仅仅是作为参考。通过SiSoftware Sandra Pro Business 2010软件在Windows系统上的分析测试，可以查看系统的软硬件信息，并可以对处理器、内存、网络、磁盘等子系统进行测试，如处理器数学计算、多媒体计算、多核计算等，内存带宽、延迟、缓存性能等。

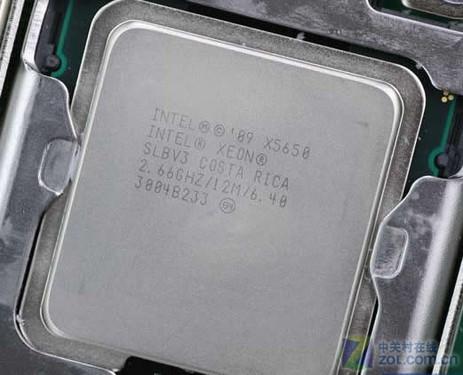

至强X5650
我们首先利用SiSoftware Sandra来测试曙光I620r-G服务器算术性能、多媒体性能、多核效率和加密解密性能：
| SiSoftware Sandra Pro Business 2010 CPU测试 | 算术性能测试 （越高越好） | 2*Xeon E5640(2.66GHz、8 Cores） | 2*Xeon X5650(2.66GHz、8 Cores） | |
|---|---|---|---|---|
| Aggregate Arithmetic Performance | 129GOPS | 209.29GOPS | ||
| Dhrystone iSSE4.2 | 139.83GIPS | 225.1GIPS | ||
| Whetstone iSSE3 | 118.25GFLOPS | 193.47GFLOPS | ||
| 多媒体性能测试(越高越好） | Aggregate Multi-Media Performance | 230.81MPixel/s | 357.77MPixel/s | |
| Multi-Media Int x16 iSSE4.1 | 268.26MPixel/s | 417MPixel/s | ||
| Multi-Media Float x8 iSSE2 | 193.36MPixel/s | 298.53MPixel/s | ||
| Multi-Media Double x4 iSSE2 | 100.53MPixel/s | 156.85MPixel/s | ||
| 多核效率测试 | Inter-Core Bandwidth | 66.77GB/s | 76.4GB/s | |
| Inter-Core Latency（越低越好） | 16ns | 14ns | ||
| 加密解密性能测试 | Cryptographic Bandwidth | 6GB/s | 9.61GB/s | |
| AES128-ECB iAES Cryptographic Bandwidth | 11.26GB/s | 17.89GB/s | ||
| SHA256 iSSE4 Hashing Bandwidth | 875MB/s | 1.34GB/s |
此外，为了更加直观的提供对比数据，采用E5640与X5650两个平台架构相同的处理器对比，从X5650在测试结果上的优势可以看到。双路至强X5650具有12个核心、24个线程，而双路E5640只有8个核心、16个线程，并且在QPI总线上也有差异。看来虽然同样属于至强5600平台，6核心处理器在性能上可以充分发挥出新平台的性能优势。
第8页：内存带宽测
2、内存性能测试
在内存方面，曙光I620r-G服务器配置了6条4GB ECC PC3-10700R内存，至强5600集成三通道内存控制器。通过SiSoftware Sandra Pro Business 2010中提供了内存带宽、内存延迟和缓存性能的测试，来考量曙光I620r-G服务器的在应用三通道内存控制器技术下内存性能：

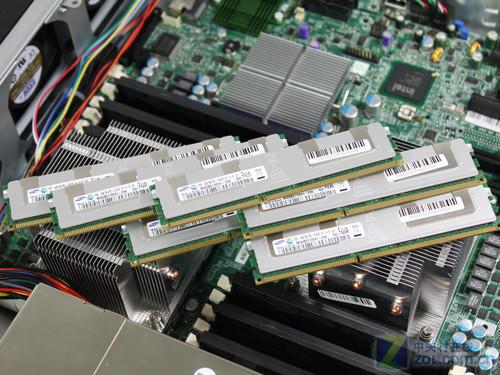

曙光I620r-G服务器配置了6条4GB ECC PC3-10700R内存
| SiSoftware Sandra Pro Business 2010内存测试 | 内存带宽测试(越高越好） | Aggregate Memory Performance | 24GB/s |
|---|---|---|---|
| Int Buff'd iSSE2 Memory Bandwidth | 24GB/s | ||
| Float Buff'd iSSE2 Memory Bandwidth | 24GB/s | ||
| 内存延时测试（随机） | Memory(Random Access) Latency（越低越好） | 79ns | |
| Speed Factor（越低越好） | 57.7 | ||
| Internal Data Cache | 4clocks | ||
| L2 On-board Cache | 9clocks | ||
| L3 On-board Cache | 50clocks | ||
| 内存延时测试（线性） | Memory(Linear Access) Latency（越低越好） | 8ns | |
| Speed Factor（越低越好） | 6.10 | ||
| Internal Data Cache | 4clocks | ||
| L2 On-board Cache | 10clocks | ||
| L3 On-board Cache | 11clocks | ||
| 缓存及内存测试 | Cache/Memory Bandwidth（越高越好） | 180.36GB/s | |
| Speed Factor（越低越好） | 28.8 | ||
| Internal Data Cache | 644.8GB/s | ||
| L2 On-board Cache | 472.89GB/s | ||
| L3 On-board Cache | 146.6GB/s |
至强5600处理器依然采用Nehalem架构，集成三通道内存控制器，采用点对点的QPI总线，这样架构下最明显带来内存带宽和性能大幅攀升。从测试结果上来看，采用24GB内存容量的曙光I620r-G服务器表现出了一定的特点，但这最直接是受到至强X5650内存控制器影响，无论是提供的带宽还是读取速度，从处理器内部运算都要比通过北桥传输的之前至强5400平台有很大提升。
第9页：磁盘系统测试
磁盘系统测试
这款曙光I620r-G服务器配置了4块希捷3.5寸15000转450GB SATA接口硬盘，采用Promise EX8760 6Gb/s SAS阵列卡，我们将4块硬盘组建RAID 5阵列，利用Iometer 2006.7.27来测试磁盘系统的最大读写性能。

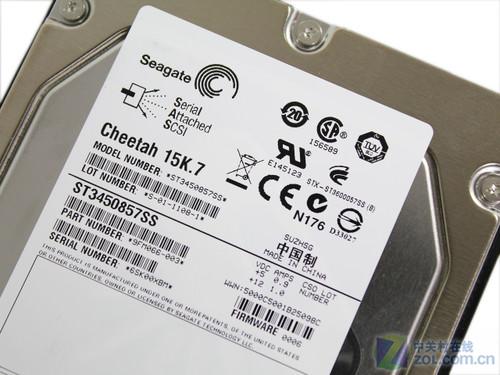

希捷3.5寸15000转450GB SATA接口硬盘
为了测试服务器的最大I/O性能，我们采用IOMeter测试软件，它包含了负载发生器（IOMeter称其为Worker），提供一系列标准测试组件以模仿实际应用，如WebServer（网站服务器）、FileServer（文件服务器）和在OLTP（OnLine Transaction Processing，在线交易处理）服务器。这些测试组件产生不同大小的输入输出请求和读/写分布，以模仿实际应用中的行为。
Max IO（read）：
测试读取尺寸为512Bytes，100%读取操作，随机率为0%，即为100%连续读取，队列深度256，用于检测磁盘子系统的最大读能力。
Max IO（write）：
测试写入尺寸为512Bytes，0%读取操作，随机率为0%，即为100%连续写入，队列深度256，用于检测磁盘子系统的最大写能力。

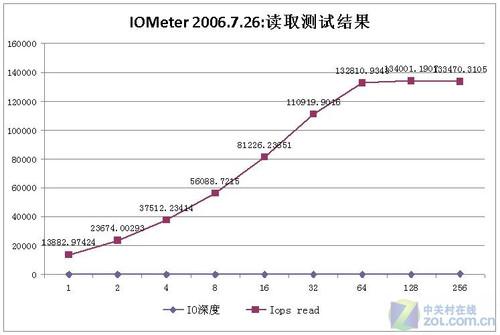

最大IO读取（横轴为队列深度，纵轴为IOps）

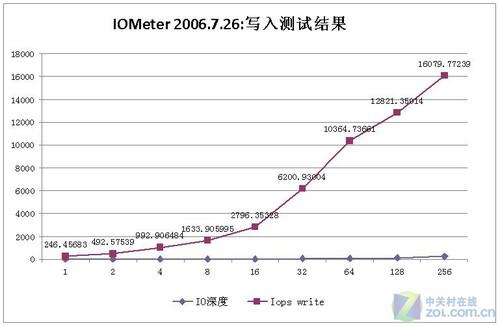

最大IO写入（横轴为队列深度，纵轴为IOps）

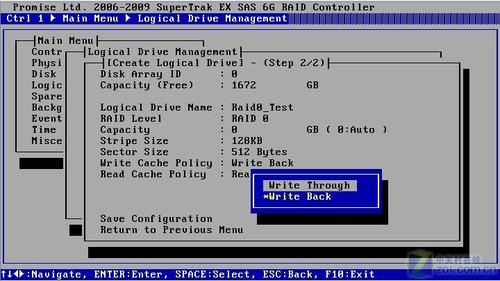

改写缓存策略
从结果来看磁盘子系统的读取性能还是不错的，最高达到了133470左右的IOps。但相比之下写入IO要低很多，在更改写缓存策略下Write Through，IOps的结果相对较低，同是正常在Write Back下性能更低，可能是由于阵列卡没有加电导致该策略不能被正常唤起的原因。
能耗测试
在能耗方面，利用功耗测试仪来测试曙光I620r-G服务器在加电不开机、0% CPU使用率、100% CPU使用率时的能耗：
| 加电不开机 | 0% CPU使用率 | 100% CPU使用率 |
|---|---|---|
10.8W | 247W | 438.5W |
曙光I620r-G服务器的能耗表现并不突出，在至强X5650的TDP为95W下，风扇处于高速运转，造成服务器能耗偏高。由此通过采用CPU使用率来进行能耗的测试仅，因为当CPU满载的时候，其他部件如内存、硬盘、网络模块等未必处于满负荷状态，故而实际的服务器峰值功耗可能要比测试数据更高一些。
第10页：曙光Girdview数据中心管理
曙光Girdview数据中心管理
对于不少服务器系统管理员来说，统一管理、系统统一控制、数据统一存储、管理统一配置等问题是衡量服务器应用性直接方式，曙光公司推出了Gridview 2.5管理系统，该管理系统可以实现客服广域网的地域特性和数据资源的局部特性，整合信息孤岛，提供给用户应用资源的机遇层次结构的统一的多角度视图。
曙光管理系统软件Gridview V2.0是结合当前用户需求，针对当前用户所面临的服务器管理问题推出的，首当其冲解决的就是系统管理和不断增长的复杂性，比如说节能、制冷、软件成本问题。
在曙光Gridview服务器管理系统单机版v2.0登陆界面中，输入用户信息后，点击登陆按钮，即可进入曙光Gridview服务器管理系统单机版v2.0系统主界面，主界面采用桌面化的使用方式，主界面中包括“开始”菜单、桌面快捷方式、快速启动栏等部分，非常类似Windows操作系统的使用，保证用户的使用简单便捷，系统主界面如下图所示

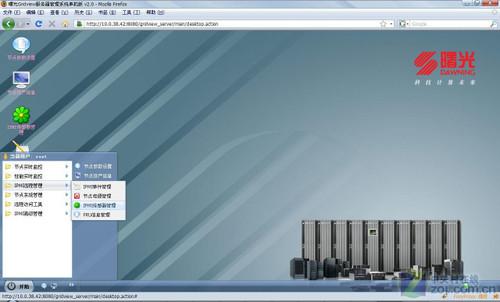

系统主界面
曙光的Gridview管理软件，主要是从技术主导向需求主导过渡。同时还要让专业网管向综合网管过度；在行业领域方面，系统管理+行业应用的形式也要向取得客户满意度过度。总地来说IT与业务相融合，向管理要效益。这些都是Gridview所要解决的问题。

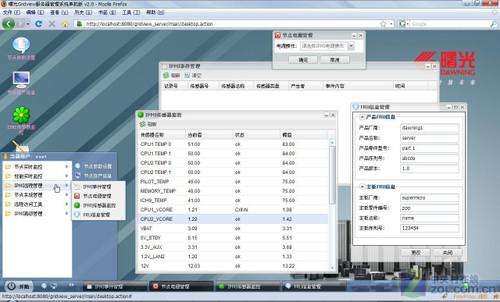

IPMI远程管理
IPMI远程管理功能需服务器本身配置IPMI模块，IPMI远程管理功能包括IPMI事件管理、IPMI传感器监控、IPMI FRU信息管理和IPMI远程电源管理等功能。
此外，状态监控功能还提供了具体某台服务器节点的运行状态监控，用户在监控机群整体运行状态的同时，也可具体监控各节点的运行状态。

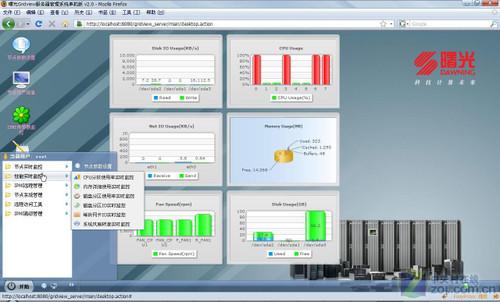

性能实时监控
曙光Gridview服务器管理系统单机版的“性能实时监控”采用柱状图、饼状图的方式，从多方面实时监控服务器的性能状态，使用方式为点击“开始”菜单中的“性能实时监控”按钮，其中包含了多种服务器实时性能组件，如“CPU分核使用率”、“内存详细使用”实时性能监控等，“节点性能监控”界面。

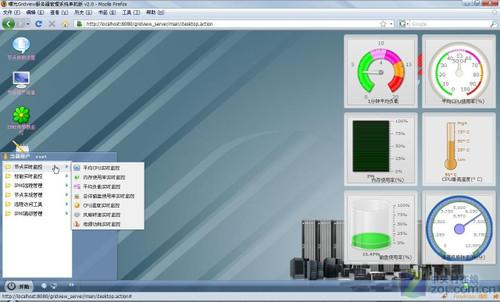

节点实时监控
曙光Gridview服务器管理系统单机版的“节点实时监控”采用仪表图的方式，从多方面实时监控服务器的当前状态，使用方式为点击“开始”菜单中的“节点实时监控”按钮，其中包含了多种服务器实时监控组件，如“平均CPU实时监控”、“内存使用率”实时监控等，“节点实时监控”界面。
第11页：总结
总结
曙光天阔I620r-G机架式2U服务器整体工艺设计简洁朴实，可容纳多达12块SATA硬盘，体现出较好的扩展性。由于采用最新的X5650至强处理器，在性能上有明显提升。在磁盘I/O测试中，采用LSI芯片的RAID卡I620r-G服务器在读取方面表现较好，最高可达130000 IOPS，而写入性能略显逊色。在处理器方面，从Nehalem-EP过渡到Westmere-EP，英特尔已经实现了处理器的无缝升级，从主板及其他配件在内，也无需更换任何的设备，可以直接支持最新的处理器，使得用户采用这样服务器设备并更加降低成本。
从结构上看，尽管2U机架设计空间并不是十分宽敞，但是整洁布局设计使得数据线并没有占据更多空间，甚至扩展插槽以及内存部分被导流风罩保护起来，使得功能区域划分相对清晰，同时可以提供足够的容量支持，无论是硬盘还是内存方面可以为中小企业提供充足的存储空间。
可见拥有很强计算力、配置可扩展性良好的机器，尤其适用于中小企业中的计算密集性应用。曙光天阔I620r-G如果能在系统应用优化方面更加提高，同时在RAID磁盘阵列卡方面提供电池支持会有不错的表现。
