作者：赵子悦
第1页：安钛克HCG750电源外观设计
前不久，安钛克电子领先全球发布了一款名为“HCG”的游戏电源吗，共有400W、450W、520W、620W、750W以及900W，6款产品。并且通过80Plus铜牌认证，转换效率最高可达85%以上。
而在近日，国外著名硬件评测网站Hardwaresecrets.com，对其中一款型号为“HCG750”的750W电源进行测试。下面我们就来仔细的看一看这款电源产品。

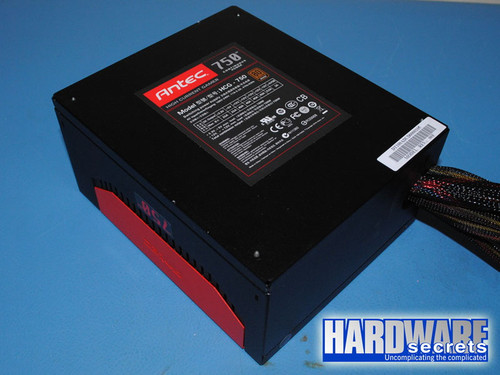

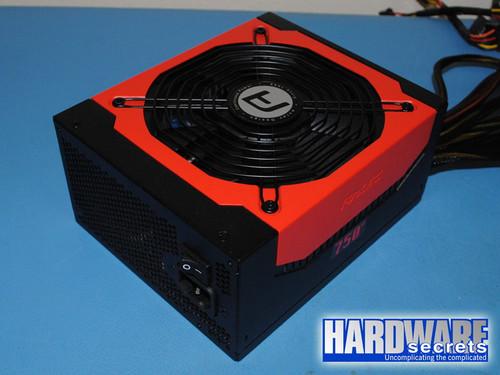

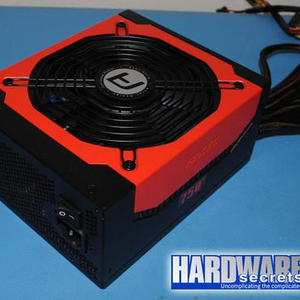

安钛克HCG 750W电源
安钛克HCG 750W电源
这款750W电源并没有采用模组接口，配有一个135mm双滚珠轴承风扇，

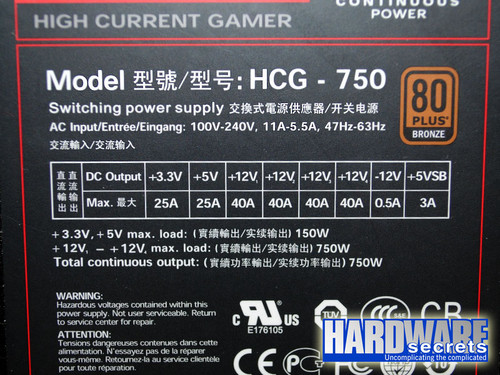

电源铭牌
电源额定功率为750W，采用主动PFC设计，4路12V输出，每路电流被限定在40A，并且12V最大输出功率为750W，这一点比较令人惊叹。电源通过了80Plus铜牌认证，因此电源的最高转换效率超过了85%。
四路12V分别为：
12V1（纯黄色）：主板、SATA以及外接设备供电线缆；
12V2（黄/黑色）：ATX 12V/EPS12V 线缆；
12V3（黄/蓝色）：显卡供电线的其中一路；
12V4（黄/绿色）：显卡其他供电线缆。

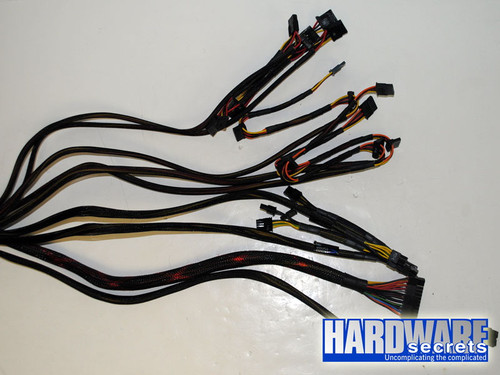

电源线材
电源线材方面，电源提供4个显卡8Pin接口，9个硬盘接口，6个D型接口以及1个软驱接口可以满足绝大多数高端游戏玩家的需要。
第2页：电源内部以及EMI电路设计

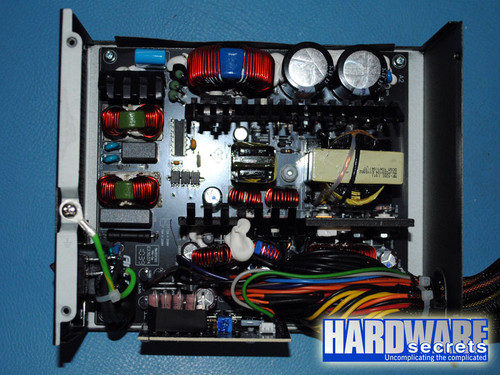

下面我们将电源外壳打开，看看里面其内部做工，是如何设计，使用什么样的元器件。
电源

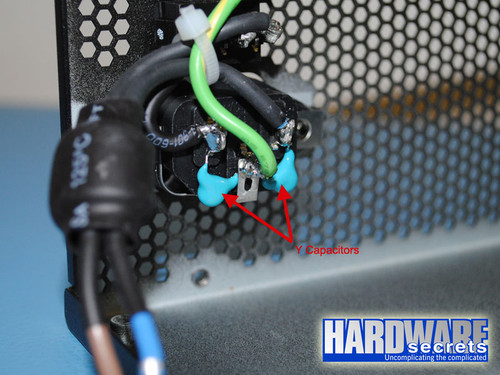

电源一级EMI电路
电源一级EMI电路配有两个Y电容，通常为蓝色。

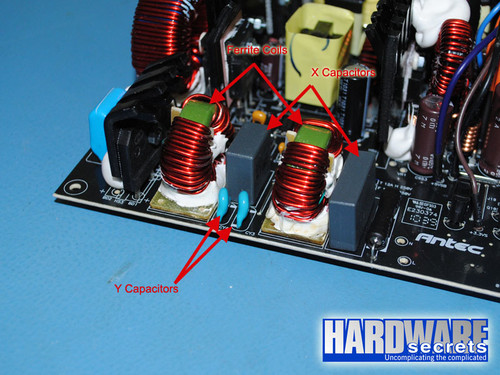

电源二级EMI电路
电源的EMI滤波电路，包括两个Ferrite（镍锌铁氧体）电感线圈，两个陶瓷电容（Y电容，通常是蓝色），一个Metalized polyester（金属化聚酯）电容（X电容），以及一个MOV（Metal-Oxide Varistor）压敏电阻器。通常在一些廉价的电源上，为了节省成本，我们是看不到MOV压敏电阻器以及第一个Ferrite电感线圈的。
这款HCG750W电源虽然拥有两个Y电容，两个X电容，但是我们没有找到MOV压敏电阻器。
第3页：电源一次侧PFC电路设计

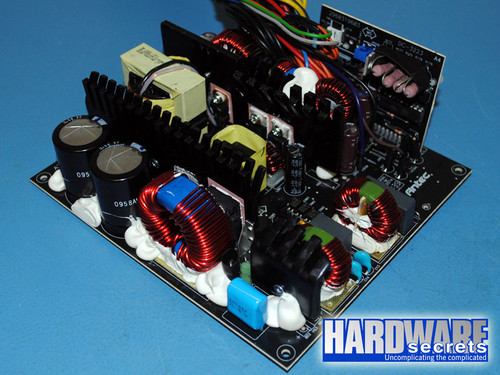

为了看清这款电源的内部元器件的设计使用情况，下面我们更进一步的来看看这款电源的元器件的使用情况。

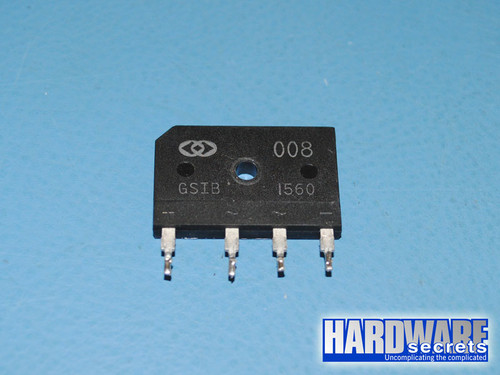

电源整流桥
这款电源采用一颗GSIB1560芯片作为整流桥，并且配有单独的散热片。这颗整流桥，可通过15A电流，在107度高温下。理论上，在115V电压下可达到1725W的输出能力。
电源PFC开关管
电源主动PFC采用两个型号为SPW24N60C3的MOSFET晶体管，能在25至100度输出24.3A至15.4A的持续电流，或者瞬间25度下最高72.9度的脉冲电流。这些晶体管三极管的电阻为160mmΩ，当然电阻越小越好，这样能减少电力损耗，提高转换效率。
电源配有两颗电容
电源采用两个270µF 420V电容并列，等价于一个540µF 420V大电容。并且电容均为日本红宝石出品。

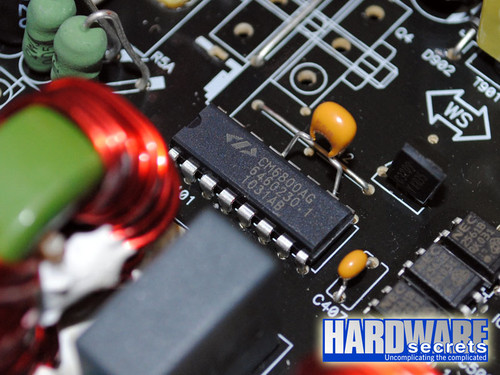

电源PWM控制芯片 型号为CM6800AG
电源配有一个PWM控制芯片，型号为CM6800AG。
第4页：半同步整流设计
下面我们再来看看电源的二次侧设计。

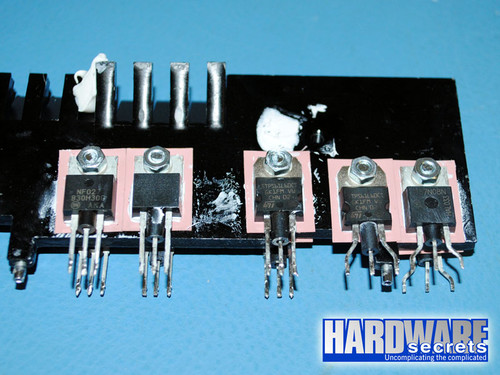

电源二次侧 MOSFET管与肖特基二极管
这款电源在12V电路上使用半同步整流设计，一般的同步整流设计，是采用通态电阻极低的专用功率MOSFET，来取代整流二极管以降低整流损耗，提高转换效率。但是这款电源，厂商在整流的直接整流部分增加了MOSFET管，而其他部分仍采用肖特基二极管。

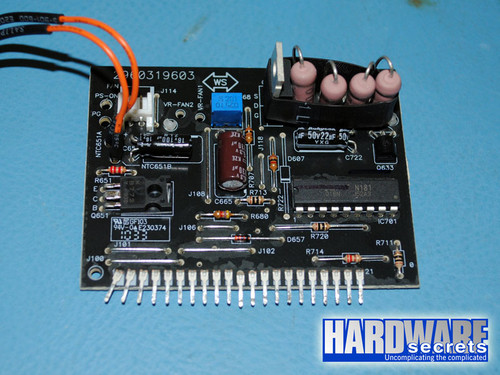

电源多重保护电路
电源采用型号为DWA107N181的集成电路芯片，主要提供过压保护（OVP）、低压保护（UVP）、过热保护（OTP）、六项过流保护（OCP）。同时我们也能清楚地看到4个限流保护的电气元件，控制4路12V输出。
第5页：测试：品质过硬 纹波抑制出色
下面我们就来看看这款电源的测试结果如何。
| Input | Test 1 | Test 2 | Test 3 | Test 4 | Test 5 |
| +12VA | 5 A (60 W) | 11 A (132 W) | 16 A (192 W) | 22 A (264 W) | 27 A (324 W) |
| +12VB | 5 A (60 W) | 10 A (120 W) | 16 A (192 W) | 21 A (252 W) | 27 A (324 W) |
| +5V | 2 A (10 W) | 4 A (20 W) | 6 A (30 W) | 8 A (40 W) | 10 A (50 W) |
| +3.3 V | 2 A (6.6 W) | 4 A (13.2 W) | 6 A (19.8 W) | 8 A (26.4 W) | 10 A (33 W) |
| +5VSB | 1 A (5 W) | 1.5 A (7.5 W) | 2 A (10 W) | 2.5 A (12.5 W) | 3 A (15 W) |
| -12 V | 0.5 A (6 W) | 0.5 A (6 W) | 0.5 A (6 W) | 0.5 A (6 W) | 0.5 A (6 W) |
| 输出功率 | 148.4 W | 299.7 W | 450.2 W | 645.3 W | 748.2 W |
| 负载 | 19.80% | 40.00% | 60.00% | 86.00% | 99.80% |
| 环境温度 | 45.6º C | 45.3º C | 45.6º C | 48.1º C | 48.0º C |
| 电源温度 | 47.0º C | 47.9º C | 48.6º C | 50.2º C | 51.4º C |
| 电压规范 | Pass | Pass | Pass | Pass | Pass |
| 纹波与噪音 | Pass | Pass | Pass | Pass | Pass |
| 输入功率 | 176.4 W | 348.9 W | 530.7 W | 785.0 W | 931.0 W |
| 转换效率 | 84.10% | 85.90% | 84.80% | 82.20% | 80.40% |
| 输入电压 | 111.7 V | 109.9 V | 108.1 V | 104.9 V | 103.7 V |
| 功率因数 | 0.944 | 0.959 | 0.971 | 0.978 | 0.981 |
| 最终结果 | Pass | Pass | Pass | Pass | Pass |
实际上效率是不错的，当电源负载在80%时（600W左右)，转换效率还在82%至86%之间。但是在满载状态下，转换效率就骤降到80%左右。也许你会认为这个电源应该没有通80Plus铜牌认证，但却拿到了80Plus的铜牌认证，这是因为80Plus官方的测试环境温度在23度左右，而我们（Hardwaresecrets）的测试环境温度为48度。所以就会出现上述这个现象。
图片说明

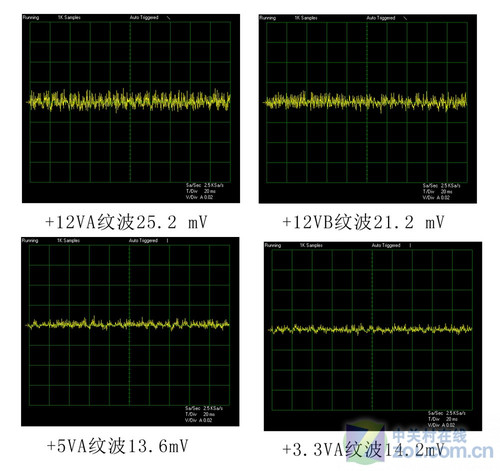

纹波测试检测电源在满载状态下各路输出的直流波形，分为低频10毫秒与高频10微妙两个频段测试，Intel规定电源+12V满载时高低频纹波上下振幅之和不能超过120mV，+5V/+3.3V满载时高低频纹波上下振幅之和不能超过50mV，上面为示波器截图显示该电源在满载状态下的纹波表现。总体来说纹波看上去非常好，12V满载时，纹波在20mV左右。
最后总结：这总体来说这款电源是一款非常不错的电源产品，台达为其代工保证了电源本身的品质，而转换效率以及纹波效果，也非常不错，不过这款电源尚未上市销售，因此电源的市场售价将决定了电源本身的前景以及市场表现。
