【11月21日太平洋电脑网广西站】作为英伟达的新一代卡神，GTX580携带者举世无双的512个CUDA单元，在3D性能的世界里横行无忌，不仅创造了《Crysis》全高清分辨率、16XQ设置下高达40Fps的传奇，还制造了耸人听闻的《Metro2033》全DX11特效被秒事件。然而，更令笔者叹为观止的，是双路GTX580所制造的究极华丽的烟火表演——2010年11月20日，饼干通过双电源工作的方式，为GTX580 SLI系统进行供电...为什么不适用1000W模块化电源？这个嘛，各位网友还是去问问我的工资单吧...言归正传，当笔者绞尽脑汁，实验了无数单路12V、双路12V、单电源主板供电+单电源双卡供电、旁路供电+主路供电、旁路串线供电...等无数供电接口选择方案后，还是未能顺利跑完3D Mark Vantage，在出现极端变态、对显卡资源的压榨极尽奢侈的场景时，PC会因供电不足而自动重启。最后，饼干基于义愤，亮剑了，打造出了梦幻级别的供电模式...然而，就在这个模式运行不到5s的时间，我们英雄的黑金刚350W电源冒出了绚丽的火花...
|

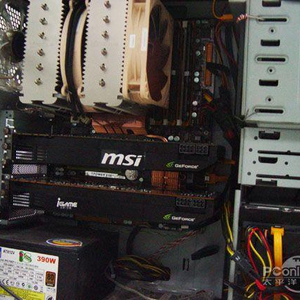

这是笔者打造的双路GTX580平台，处理器为i7 930 OC 4GHz，内存为威刚的gaming series DDR3 1600 6GB三通道装，散热器是猫头鹰的NF14，主板为映泰TPower X58，硬盘是希捷的12代 1TB，显卡为：七彩虹iGame GTX580，MSI GTX580。
|
笔者借用公司的黑金刚350W，搭配上自己的康舒i8-390，开始研究不同的配线和旁路接口选择方式，从而尽可能压榨掉每块电源的每一滴瓦数。
|
首先来了解电源的供电方式，电源的供电分为：黄色：＋12V
黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为 ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
蓝色：－12V
-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色：＋5V
＋5V导线数量与黄色导线相当，＋5V 电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
白色：－5V
目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
橙色：＋3.3V
这是ATX电源专门设置的，为内存提供电源。最新的24pin主接口电源中，着重加强了+3.3V供电。该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
紫色：＋5VSB（+5V待机电源）
ATX电源通过PIN9向主板提供＋5V 720MA的电源，这个电源为WOL(Wake-up On Lan)和开机电路，USB接口等电路提供电源。
那么，解决问题的思路，就是考虑如何尽可能多的让每一条支路、主路或者旁路供电的电流，充分利用到显卡的8pin和6pin接口中！
|
首先，考虑到笔者公司的黑金刚电源的体制问题，我们采用两块电源的旁路供电接口交叉供电的方式，即每块显卡的6pin口的两个3pin转接口，分别接在两块电源的4pin口上，这样平均为显卡供电。这样即便黑金刚的旁路供电电流达不到标称，也有康舒的i8-390来弥补。
|
但是，很遗憾，Afterburner自带的压力测试工具，拷机未超过1分钟，宣告失败！
|
接着，我们打算利用黑金刚电源的5V、3.3V单独为主板、内存、硬盘以及其他PCI等插槽供电，而康舒的i8则通过+12V1和+12V2两条路为双显卡和CPU供电，这回，我们终于成功通过显卡压力测试
|
结果完美通过压力测试，然而进行3D Mark Vantage的跑分测试时，还是死掉了！
|
我们只好选择终极配线方案，让康舒i8电源的主板供电，单独为其中一块GTX580的8pin口供电！首先，用小剪刀将卡口式的显卡8Pin转6Pin线的导线头拔出～～
|
然后，将裸露出来的导线插入康舒主板24pin供电接口中连接黄线的位置上～～
|
省下来的一根线插入TP X58自带的PCO-E大D 4pin接口，辅助供电
|
启动机器，这时，壮观的一幕发生了，因为此时为两块显卡供电的电源为黑金刚350W，在强大的功耗压力下，电源线瞬间“爆发”，无数绿色红色黄色红色的小火星漫天飞舞，然后电光火石，然后归于沉寂，然后饼干缄默不语...虚标、二手、山寨...这些名词突然间如决堤的洪水冲入饼干的脑海...
顺带一提，因为劣质电源没有防止电源倒流的机制，因此，在笔者的康舒i8-390启动而其未启动时，黑金刚电源的风扇竟然诡异的转动了！说明有电流回流至电源内部。
|
最后，饼干放弃了，并将其中的一块GTX580设置成为物理加速卡，然而，事实证明，一块GTX580级别的物理加速卡，加上一块GTX580的游戏主卡，征集待机功耗已经为，满载功耗为...486瓦！
如果各位烧友希望驾驭GTX580 SLI这头巨兽，一款至少额定功率为800W的铜牌电源，是必不可少的。经过那天晚上的惨痛教训，笔者忽然很想吟咏一首歌：“黑暗中，你点了GTX580 SLI....烧毁后，是否依然，喜欢看花火，溅起的那一刻，最动人的画面...”谨以此文献给为了饼干的评测事业而捐躯的黑金刚350W，也希望玩家朋友们引以为鉴，防止被劣质电源的虚标手段所玩弄的人间惨剧，再次上演！
