背线王雷诺塔揭秘 "理线"到底为了什么

作者：中关村在线 赵子悦

关于机箱理线的话题，我们在之前的一些文章中已经与大家分享过多次，包括走线的方法、技巧、空间利用……甚至包括电源供电线长度的选择等等。不过很多网友还是觉得，我们展示出来的走线效果还不够理想。

虽然说机箱内部凌乱的线材已经被藏于背板后面，确实做到了“眼不见心不烦”，但是背板的理线效果，看起来就不那么让人顺心了。有的网友直言不讳的指出，“背板线材过太乱，就像蜘蛛网一样，影响美观”。

我们在虚心听取网友建议的同时，笔者倒是有着不同的观点。

首先，背板走线是一种实用技巧，不是“走秀场”。背板走线主要是为了让机箱内部空气流通更为顺畅，不受线材干扰，因此只要是以实用性为主。

其次，背板走线不是被别人看的，是机箱的“增值业务”。由于背板走线是一种实用技巧，只要机箱没有凌乱的电线，就已经达到了目的，至于背板线理得好不好看、漂不漂亮，这都是最次要的东西，难道你要每个人都来赞许你背线干净漂亮，才能满足自己内心的那么一点儿虚荣心么？没必要。

再次，背板理线是“竣工项目”，没有“待结状态”。对于我们普通大众来说，机箱背板理线几乎是一次性完成的任务，当机箱装好之后，很少人会来回拆卸机箱内部的硬件，也很少有人这么折腾。所以不管机箱背线理得好赖，只要不影响机箱散热，就是好的。“不管黑猫、白猫抓着耗子就是好猫。”

最后，只要有时间、有闲钱，人人皆可称“大侠”。为什么？因为想要很好的进行机箱背板理线，或者说背板线也要走的漂亮，那到也不是什么难事，除了需要N多的绑线之外，还需要对电源线进行一些小小的改造，至少是供电线的长度，只要找人定做一套适合自己机箱长度的电源线（X宝、X东或是X蛋，都有相关的业务），那么走线就显得更加的方便快捷，背板处凌乱、冗余的线材也更会少一些。但是这些做法都需要不少银子和精力去实现。

   可能你会说，笔者是不是BS那些天天YY、自秀背板走线的人？当然不是，笔者不能反对、干预他人“自秀”的权利，只是想告诉大家，机箱理线是个简单、实用、有效的“惠民工程”，而不是一个光鲜靓丽、耗费精力的“门面工程”。

那么问题的就来，怎么让背板走线除了简单、实用、有效之外，还能把背板线处理的比较美观一点儿呢？这就是我们今天要讨论的问题。

机箱背板穿孔不多，提供电源供电线穿入穿出的位置很少，除了使得背板走线不方便之外，而且影响机箱正常的扣上侧板。

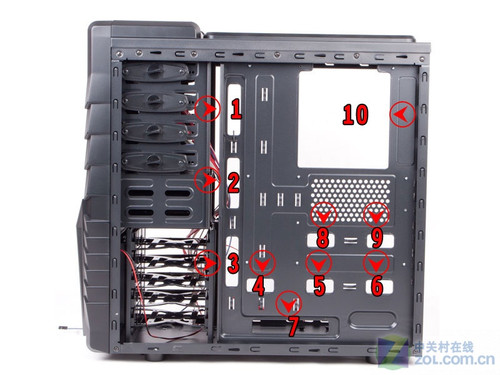

而如果机箱背板拥有多达10个的走线孔位呢？是不是看起来感觉就不一样，电源线可以随心所欲的“穿梭”。

更多的孔位，提供更多、更方便的走线方式。一方面可以根据，使用需要选择穿入穿出走线的位置，而且还可以有效利用电源线或是数据线的长度，避免线材不足以及电线冗余。

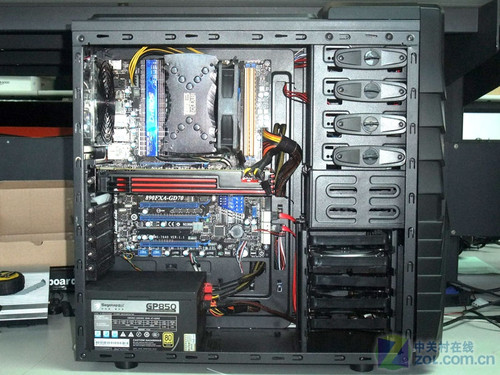

因此，今天我们为大家做走线演示选用的机箱的就是鑫谷刚刚推出来的拥有10个背板走线孔位的机箱产品——雷诺塔。我们讲给大家演示一下，用这款机箱是如何把理线变得简单而美观的。

下面我们切入正题。背板走线最主要的还是穿线，而合理的穿线位置非常重要，如果选择合理，不但能方便机箱走线、利用线材的长度，而且还能硬件起到保护作用。

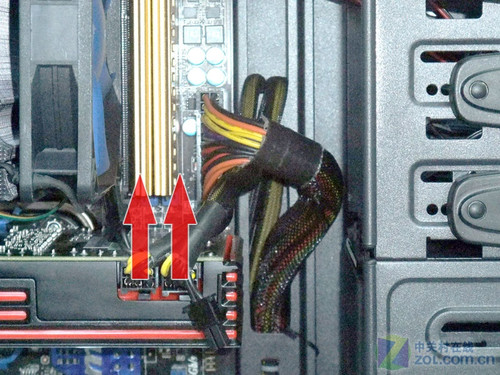

这幅图看起来没有什么特别之处，实际上显卡供电线穿入的方向是很关键的。由于显卡的重量比较沉，虽然在前部有螺丝固定，但是由于显卡自身的重量，尤其是显卡后部没有固定，因此会对主板造成不小的压力，导致主板变形。

而显卡供电线从上穿入，链接显卡，有如上图所示，主要就是为了减小显卡对主板的压力。

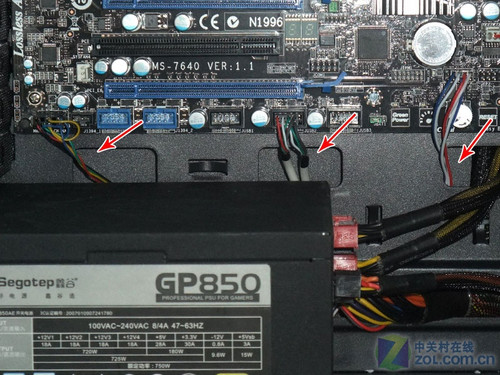

由于机箱提供了10个走线孔，因此我们要多加利用，比如将部分的线材分散到其他孔洞，提高走线孔的利用率，方便走线。

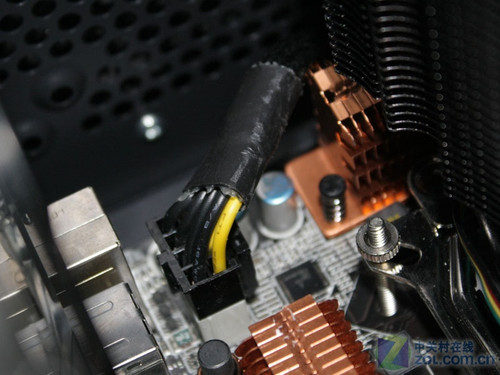

CPU线相对就简单多了，从上面穿过，连接到主板上，就OK了，不是很复杂。

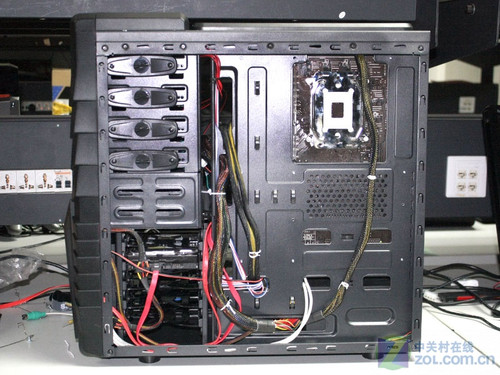

将所有的电源线、数据线链接好之后，机箱背板线大体就是上面这幅图的效果。不过，可能你会觉得背后乱糟糟，蜘蛛网一样，太乱了，但是实际上背板线乱不乱一点也不影响散热效果。我们后面会做相应的测试。

不过要想背线理得更好看一点儿，也不是没有什么办法。

如果想让背线看起来更舒服一些，那么我们就需要做一些更多的工作，那就是“绑线”。实际上绑线的目的就是为了更好的固定线材，让走线更加有“型”。

其实机箱背板处，也提供不少这样凸起的部分，其实并不是无用处的。这样的设计，一来可以为机箱背板增加强度，二来可以提供不少绑线的位置。

就有如上面图片中的样子，将凌乱的线材利用金属绑线、绑线或是其他代替物，将这些零散的线材固定在机箱的背板上。

所有的线材绑之后，而多余的线材找个隐蔽的位置藏起来。藏到硬盘位附近，藏到走线槽里……只要放到一个不爱碍事儿的地方OK啦！

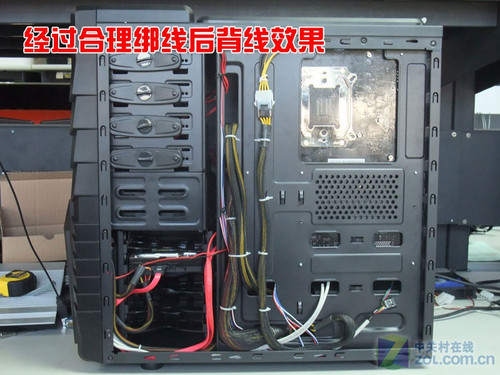

看看最终理线之后的样子，在对比一下简单的理线后的效果，在使用多次绑线后，是不是看着就有条理多了，也漂亮多了，至少不那么凌乱了。

在理线前后机箱的散热效果会有多大的变化呢？背板走线凌乱程度是否影响散热呢？下面我们来做个测试。

笔者将采用AMD 220开核3.1GHz CPU、微星890FXA主板以及AMD 6870显卡作为测试平台。而测试方法也相对简单，将平台所有硬件满载，烤机30分钟，对比一下核心硬件的降温效果，如果理线后会让CPU更凉爽一些，那么说明机箱理线的重要性。

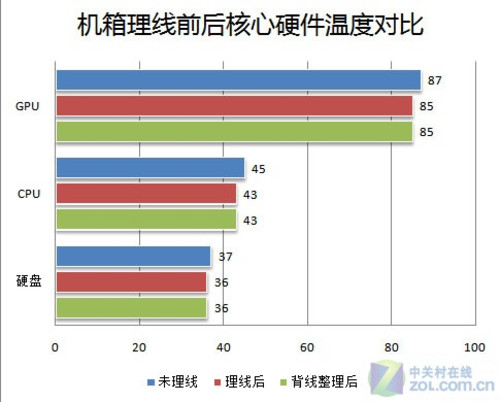

从上面的图表中我们可以看到，机箱在理线后机箱内部各个核心硬件的工作温度有同程度的下降，足以表明“理线”对于机箱散热的作用。虽然各个温度下降不是非常明显，但是两度左右的差距，对于一个高端机箱来讲，那可是几百块人民币的差别。

另外，我们也可以看到机箱背线整理的好赖，对于散热来说几乎没有什么任何影响，也就说，只要机箱内部风道畅通，就不影响机箱的散热效果，与背线整齐度无关。所以对于一些自称“理线技巧很牛”、“背板走线很漂亮”人，基本可以断定是“没事闲的瞎耽误功夫”。

实际上，在刚才的测试当中，“理线效果”或“背线整理效果”的温度对比，完全可以忽略不测。而笔者为什么还要拿出来说事儿，就是为了提醒大家，理线是一种实用性技巧，不是用炫耀的“面子工程”。最关键就是，费了半天劲，即便是里出来跟“天仙”一样，又有什么用呢？

理线不是“面子工程”

如果说实用性，理线本身就是一种实用性技巧，理得再好看，它也叫做“理线”。

讲究效率方面呢？费了半天劲，比一般的理线要多出一半的时间，最终获得了同样的散热效果，又何谈效率呢？

美观度，不可否认机箱背线经过整理之后，显得要更加美观一点，看起来要更加舒服一点儿。但是别忘了什么“背线”，既然您都放在“背”面，还有谁来特意看看或是关注一下，您机箱背线走得是否漂亮。

朋友来参观，顶多也就说一句，“哥们儿，你这机箱真够炫的！”，而您自己也对多会说，“瞎玩儿，没什么”，如果您要是说句“兄弟，看看咱们哥们儿这‘背线’……”，您这位老哥绝对“晕菜”。

所以何必呢？何必要讲究背线整理的好看与不好看呢？瞎耽误功夫白费劲，又跟自己叫什么劲呢？

理线讲究实用性 不分好赖

当然，笔者曾经也见识过不少网友为了机箱走线下了不少的功夫，加延长线、设计走线槽……等等，总之使用了很多的方法来进行电源线材走线。而笔者这个走线应该算得上是一种比较平民化的方法。不过合理利用机箱内部空间，则是“理线”通用的原则。

其实还是文章开篇提到的那句话，“理线是一种实用性技巧”，或者说是一个辅助散热的“小窍门”，所以并无好坏之分，也并无优劣之差，因此“理线”不是个面子工程，也不是“洁癖”的一种，只要实用、只要有助于机箱能达到更好的散热效果，背板走线在难看，又有什么关系呢？

如果这么讲究理线的话，为什么不选个更适合理线的好机箱呢？
