前言：随着国内电脑硬件市场的不断发展以及壮大，在国内市场上可以看到越来越多台系产品以及国外知名品牌的产品，使我们的电脑硬件可选择性得到了很大的扩展。

萌科技 ASC-620AS图片评测论坛报价

今天为大家进行评测的产品是来自中国台湾的一个新崛起的机电外设品牌萌科技(MUKii)所带来的最新一款电源产品——萌科技 ASC-620AS电源，620W的额定输出能力可以满足大部分中高端平台的用电需求，为了更深入地了解这款电源产品的性能，下面将为大家送上萌科技 ASC-620AS电源的详细评测。

萌科技 ASC-620AS电源特色简介：

萌科技目前所推出的电源产品均属于极电系列，萌科技 ASC-620AS采用标准ATX规范设计，并符合ATX 12V 2.3&SSI EPS12V V2.92规范，采用主动式FPC，额定功率为620W，并通过美国80PLUS铜牌认证。

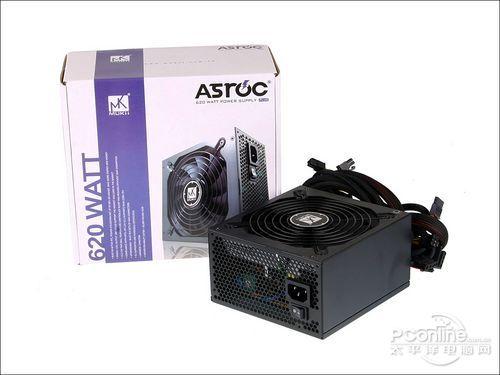

萌科技 ASC-620AS电源-电源主体

萌科技 ASC-620AS电源整体采用沉稳而大气的黑色为主色调，并配以磨砂喷漆工艺，使电源外壳的防腐蚀能力相比没有喷漆时有了大幅的提升。

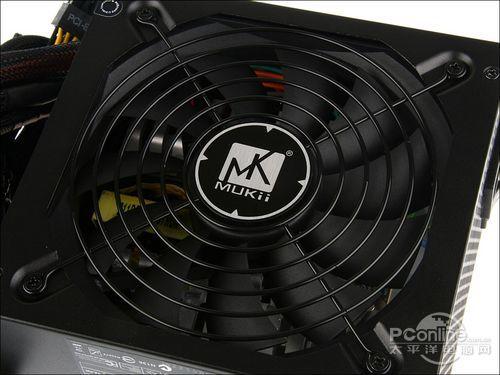

萌科技 ASC-620AS电源-散热风扇滤网

萌科技 ASC-620AS电源采用传统的大风车散热设计，多达十一片扇叶的散热风扇即使在低速运转时也可以提供充足的风量为电源提供稳定的散热，风扇护网中部黑底银字的萌科技LOGO设计在电源整体黑色主色调的映衬下格外显眼。

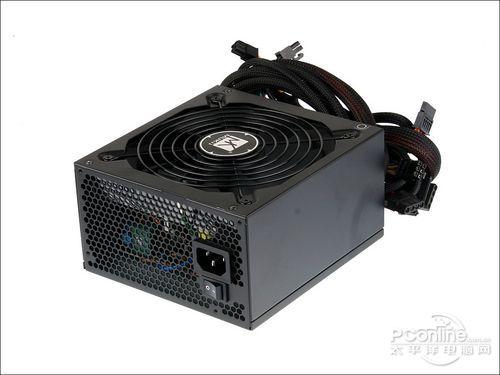

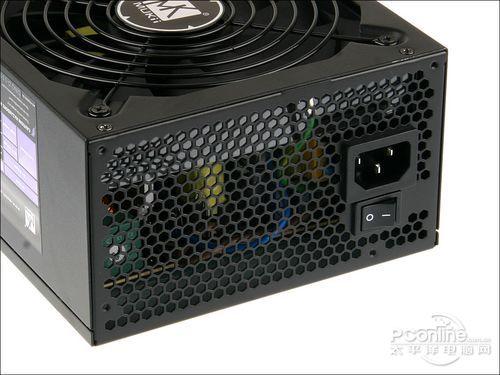

萌科技 ASC-620AS电源-出风口

萌科技 ASC-620AS电源出风口采用防电磁辐射外泄效果较好的六角形蜂窝设计，可以较好地减少电源在工作过程中所产生的电磁辐射外泄出电源主体之外，同时在电源市电接入端下方设有电源控制开关，可以更好地让使用者掌控电源的通电情况。

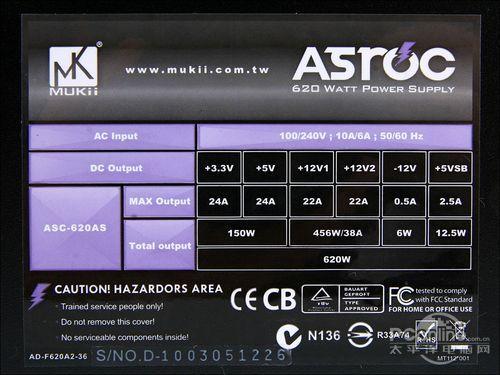

萌科技 ASC-620AS电源-规格铭牌

萌科技 ASC-620AS电源的标识铭牌贴在电源外壳一侧，并以表格的方式清楚地标识出各项输出参数。通过电源的规格铭牌上可以看到这款电源额定输出功率为620W，采用双路+12V输出设计，每路+12V输出电流安数为22A，两路+12V输出总功率可以达到456W，+3.3V个+5V联合输出功率为150W，可以满足不同类型的电脑平台的用电需求。

萌科技 ASC-620AS电源-80PLUS铜牌认证

在80PLUS认证官方网站上，我们可以查询得到型号为ASC-620AS的萌科技 ASC-620AS电源位列其中，并显示该电源取得80PLUS铜牌认证，在典型负载下的转换效率可达86.87%。

通过上面的产品详细参数，我们可以看到萌科技 ASC-620AS电源的相关配置。接下来，我们将会对这款电源进行拆解评测。

萌科技 ASC-620AS电源拆解：

萌科技 ASC-620AS电源-输出线材

萌科技 ASC-620AS电源24pin输出线材采用黑色蛇皮网包裹，所使用的线材材质较柔软，方便机箱布线时整理。电源提供了1个20+4pin电源主电缆、1个4+4pinCPU电源接口、6个D型4pin接口、5个SATA电源接口、一个4pin软驱供电接口以及2个6+2pin显卡外接供电接口，足以满足中高端主板以及显卡对供电接口的需求。

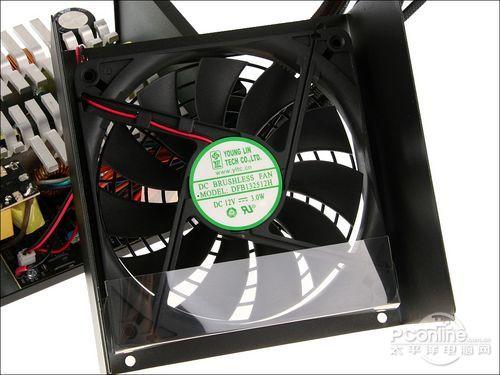

萌科技 ASC-620AS电源-电源散热风扇

萌科技 ASC-620AS电源所使用的散热风扇是YOUNG LIN 永林兴所生产的13.5cm散热风扇，采用12V供电设计，能耗值达到3.0W。风扇采用11叶镰刀式扇叶设计，即使在风扇低速度运行时也可以保证电源内部的正常散热。

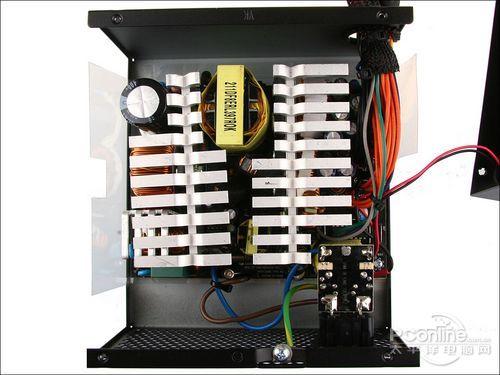

萌科技 ASC-620AS电源-电源内部整体布局

俯看萌科技 ASC-620AS电源内部，首先进入眼帘的是两块几乎覆盖整块电源PCB基板的巨大“T”型铝质散热片，电源内部整体结构简洁明了，层次分明，并没有杂乱的线材。

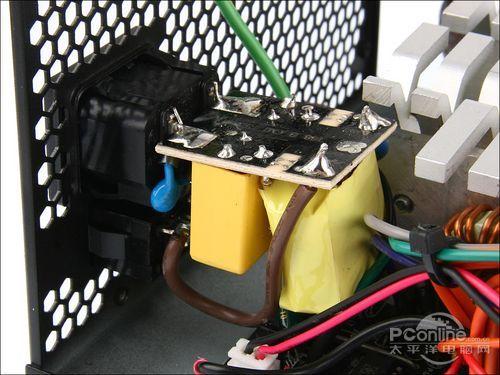

萌科技 ASC-620AS电源-一级EMI滤波电路

萌科技 ASC-620AS电源的一级EMI滤波电路采用独立PCB板设计，并采用倒置的摆放方式，滤波电路设计扎实，由一对Y电容，一个X电容以及一个线圈组成，对接入的市电进行第一步的过滤杂波以及高频信号干扰。

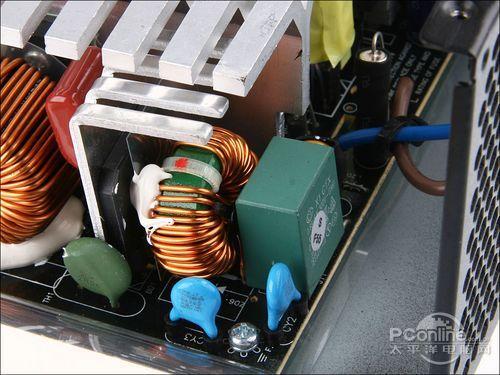

萌科技 ASC-620AS电源-二级EMI滤波电路

萌科技 ASC-620AS电源的二级EMI滤波电路设计采用了类似一级EMI滤波电路的设计，同样采用一对Y电容，一个X电容以及一个线圈的组成模式，并且在一、二EMI滤波电路之间还焊接有一枚保险管，防止电流过载造成对电路的破坏。

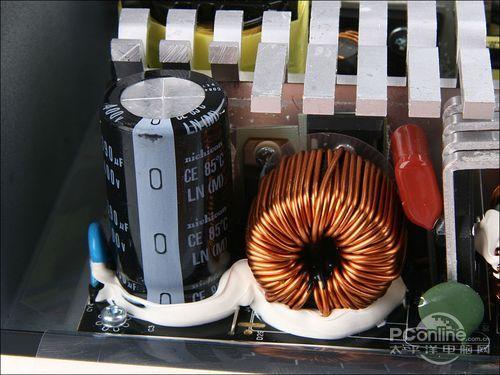

萌科技 ASC-620AS电源-主动式PFC和高压滤波电路

萌科技 ASC-620AS电源采用主动式PFC设计，主动式PFC电路采用了效果较好的黑色储能电感线圈，而且线圈上的铜线的线径比较粗。而一旁的高压滤波电路部分采用可一枚nichicon的LN系列电解电容，电容规格容量为390μF，耐压为400V，耐温为85℃。

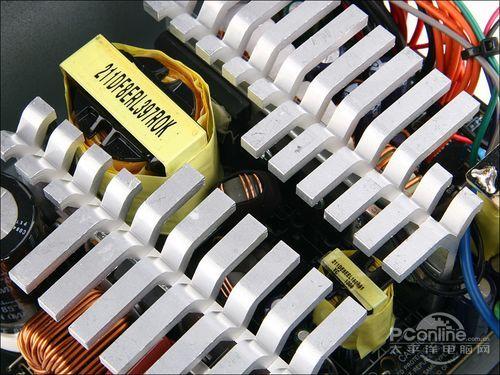

萌科技 ASC-620AS电源-整流开关电路

由结构来看，萌科技 ASC-620AS电源整流开关电路采用的是双管正激拓扑结构，整个整流开关电路由一大一小两个变压器以及两个非晶磁环线圈组成，将通过高压滤波电路的电流转换为相对应的低压主流电。

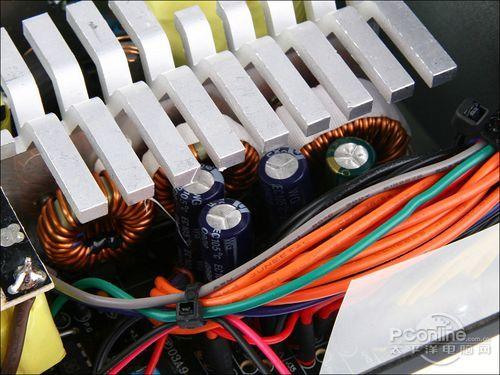

萌科技 ASC-620AS电源-低压滤波电路

通过整流开关电路转换后的电流还需要经过最后一道滤波才能输出给硬件使用。萌科技 ASC-620AS电源以三个不同绕线密度的绿色储能线圈搭配不同容量的电解电容组成电源的低压滤波电路，使输出电流更稳定纯净。

萌科技 ASC-620AS电源稳定性能测试：

PConline评测室对于电源产品所采用的测试仪器是泰瑞达科技(香港)有限公司生产的TR-368多功能6合1电子负载仪和GOS-620双轨迹示波器。电子负载可以模拟真实环境中的负载（用电器）来检测电源的好坏，其功能相当多，包括可以调节负载大小，以及短路，过流，动态等等。电子负载的原理是控制内功率MOSFET或晶体管的导通量(量占空比大小)，靠功率管的耗散功率消耗电能的设备，它能够准确检测出负载电压，精确调整负载电流，同时可以实现模拟负载短路，模拟负载是感性阻性和容性，容性负载电流上升时间。

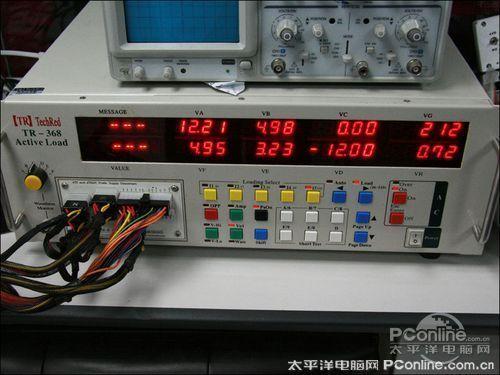

TR-368多功能6合1电子负载仪

在评测过程中，我们根据电源铭牌上的相关参数设置电源每一路的负载电流和电压，同时根据实际的需要进行几种负载模拟情况，完成设置并打开开关后电子负载仪就会向所需测试的电源输电，电子负载仪再监测电源每一路的实际输出电压显示于电子负载仪的信息面板中。通过监测实际的电压输出我们能够判断电源的输出稳定情况。在完成了设定的负载测试后，我们会对电源进行过功率测试，以鉴定电源在过功率情况下的表现。

在本次测试中，笔者选择了六种不同的负载情况对电源进行了测试，分别是20%轻负载，50%负载、60%基本负载、80%、100%满负载和OPP过功率负载。在不同的负载下，我们设置的输入电压始终一致，只是调整电流的输入设置。以下为笔者按照下表的电流参数进行了不同负载下的设置：

萌科技 ASC-620AS电源测试数据

通过测试，我们得到了如下结果：

萌科技 ASC-620AS电源测试数据

从上面测试所得到的各项数据中可以看到，萌科技 ASC-620AS电源由已测得的数据中所计算出所有输出电路的偏离值只有+5Vsb输出电路的最大偏离值超出了Intel所规定的电路最大偏离值5%的范围，偏离值达到6.06%，超出标准值1.06%。而作为电源主要输出电路的+12V电路最大偏离值仅为1.58%，是一个相当不错的数据，也表现出电源在+12V输出部分是相当的稳定。

总结：

萌科技 ASC-620AS图片评测论坛报价

萌科技作为一个新崛起的机电品牌，对于我们来说对其的了解还是比较的陌生，但通过对萌科技产品的实际观察以及测试中也了解到该品牌的技术力量。这款萌科技 ASC-620AS电源在元件用料、整体设计和做工上都比较合理和扎实，有了稳固的基础采用在实际的使用中有上佳的表现。

在通电负载测试上，萌科技 ASC-620AS电源表现不错，特别是电源+12V电路的最大偏差值仅为1.58%，表现出不错的输出稳定性。目前这款萌科技 ASC-620AS电源售价为499元，对这款电源感兴趣的朋友不妨继续关注这款电源的最新资讯。
