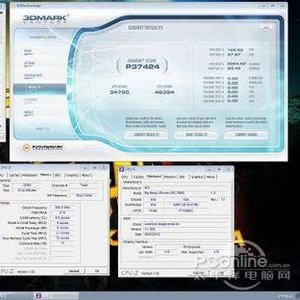

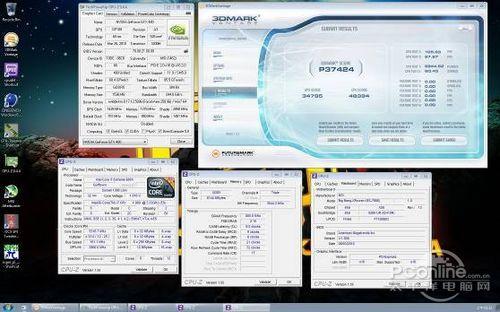

微星科技2010年全球超频大赛经过三个月的历程，于9月11日落下帷幕。这次比赛采用的主板就是微星的旗舰级X58主板Big Bang XPower。瑞典Expandables队以181.646%的效能提升获得冠军。同时凭借Big Bang XPower和N480GTX Lightning的组合打破3DMark Vantage下GeForce GTX 480的核心频率世界纪录，一举飙上1425MHz。
 |
现在我们一同解析微星的这款旗舰级X58主板。
 |
一、主板三大供电模块和节能
主板的CPU、内存、芯片组供电历来是主板厂商可以自主设计并决定主板稳定的重要模块。微星主板供电设计的风格一直是简约型，以保证CPU、内存、芯片组稳定工作，具备一定超频供电余量为设计规则。
1、CPU供电
这次的Big Bang XPower打破常规，从主板上看到了16颗DrMOS和16颗输出电感，网络评测说是16相供电。
 |
看多少相供电，首先看供电管理芯片，也叫PWM芯片。

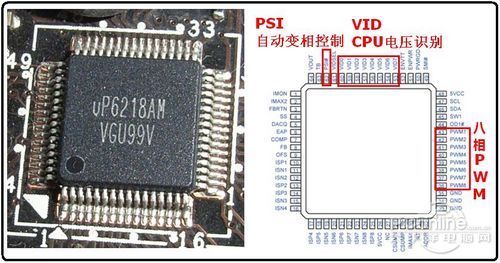

Big Bang XPower采用的是力智（uPI）半导体公司的UP6218AM电源管理芯片。
 |
这是一颗最高支持8相供电设计的电源管理芯片，支持英特尔的VR11/10供电标准，也支持AMD的供电标准。8位CPU核心电压识别输入，而且核心电压调节精度高，可调基准偏置电压。具有过电压过电流保护。
那么8相的电源管理芯片，如何变成16相供电？因为UP6218有一个I2C Interface接口可以调整供电相数，把每一相可以编程为2相，这样就构成了16相供电。
16相供电不仅可以给CPU提供充足的电流，还降低了每颗DRMOS的负担，降低DRMOS的发热量。
微星在这款主板上采用的DRMOS是飞兆半导体的新一代DRMOS，型号是FDMF6704V。
 |
飞兆半导体FDMF6704新一代DRMOS，能够替代一个驱动器IC、一个高边MOSFET、两个低边MOSFET，它的峰值效率高达92%，满足能源之星 (ENERGY STAR)、Climate Savers和Green GridSM等严格的高能效规范需求。
2、芯片组和内存供电
 |

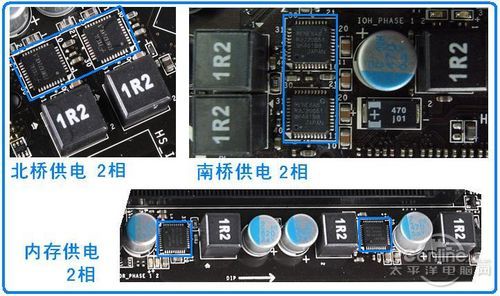

北桥、南桥和内存都采用2相供电，而且都是用DRMOS供电模块。
3、钽电容
Big Bang XPower的CPU电模块采用钽聚合物电容。这种电容由于高稳定性和低ESR而常用于航天军工设备上。主板采用钽电容，可以给CPU提供稳定、平滑、干净的直流电流，保证CPU运作稳定，超频稳定，主板寿命更长。
4、APS动态节能
英特尔在推出X58的时候提出了VRD11.1供电规范，这个规范是目前最新的处理器供电规范，特别针对Intel 45纳米处理器供电模块做出改良，允许处理器在空负载或轻负载状态下，通过PSI#（Power State Indicator）信号使电源管理芯片可以关闭部分供电回路相位数以达成轻负载状态下供电模块的节电。

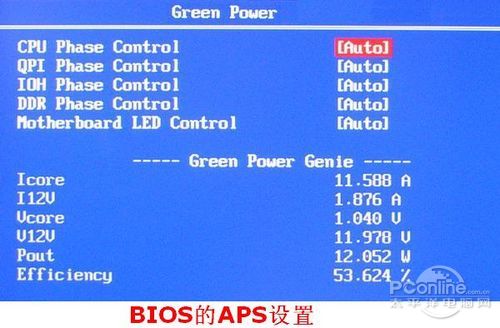

技嘉和华硕都是采用软件的办法解决支持英特尔VRD11.1的PSI#信号。微星采用BIOS设置的方法，叫做APS（Auto Phase Switch），从用户使用的角度和节能效果来讲微星的APS都优于软件的方法。
 |

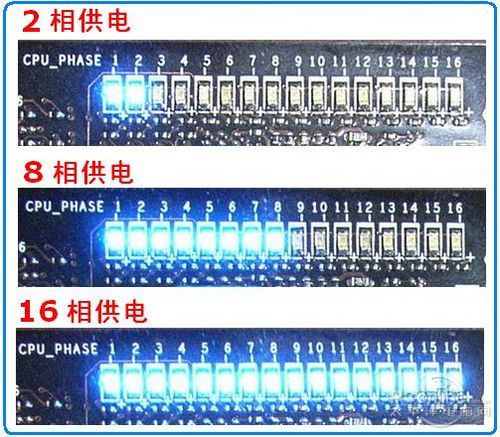

主板还配置了CPU、内存、南北桥供电相数动态指示灯。
 |

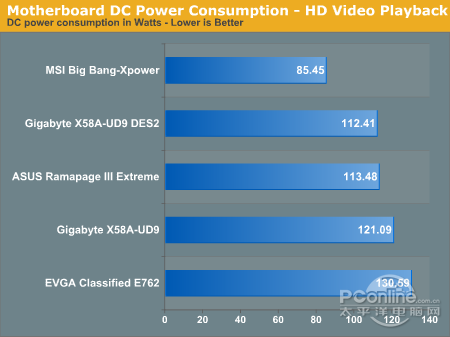

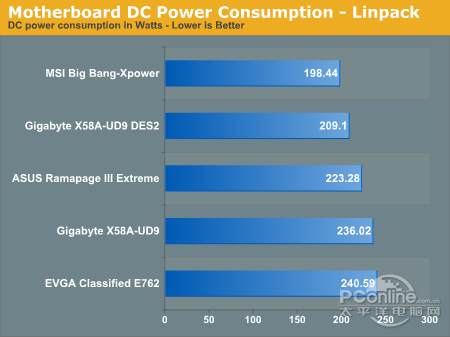

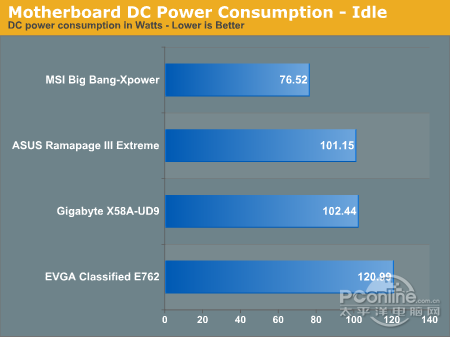

驱动之家在“华硕、EVGA、技嘉、微星旗舰X58主板巅峰对决”测试中，在待机、Linpack、高清播放三种条件下，微星的Big Bang XPower功耗是最低的。
 |
 |
 |
二、SATA6GB和USB3.0

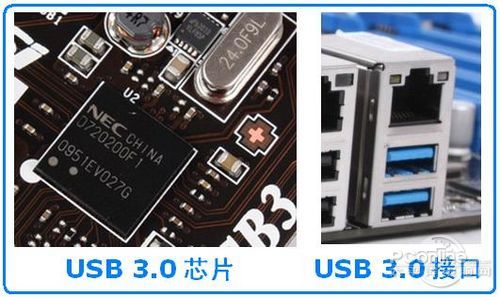

X58芯片组本身不支持SATA 6GB和USB3.0。作为2010年出品的X58主板如果不支持SATA 6GB和USB3.0就有些落伍了。所以，Big Bang Xpower主板通过第三方芯片支持SATA 6GB和USB3.0。
 |
 |
1、SATA6GB和USB3.0提高存储速度
SATA6GB和USB3.0突破了长期以来的磁盘存储瓶颈，成倍地提高存储器的读写速度。配置目前最高端的X58平台，如果没有SATA6GB和USB3.0，必将使X58失去光辉。
下面是Big Bang XPower主板的SATA6GB和USB3.0同SATA3GB和USB2.0的速度对比。

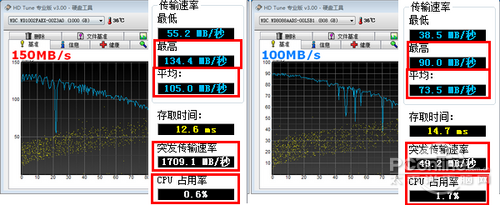

这是HD Tune 3.0测试SATA6GB和SATA3GB的读盘速度。
 |
从HD Tune的基准测试可以看到，SATA6GB的顺序读取平均速度是105.0MB/s，SATA3GB的是73.5MB/s，这是由于机械硬盘的局限，SATA6GB的平均顺序读盘速度没有达到SATA3GB的2倍，但已经提高了42%。

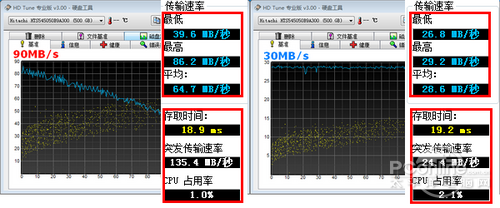

这是HD Tune 3.0测试USB3.0和USB2.0的读盘速度
 |
从HD Tune的基准测试可以看到，USB3.0的顺序读取平均速度是64.7MB/s，USB2.0的是28.6MB/s，提高126%。突发模式是135.4MG/s比24.4MB/s，提高454%。
2、88SE9128支持SATA6GB的AHCI和RAID

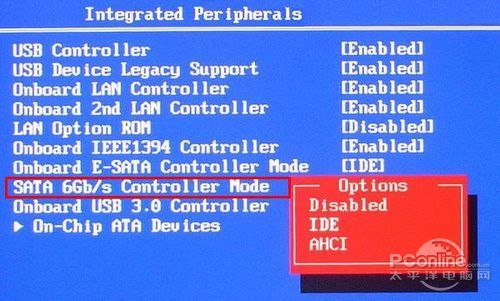

SATA3GB的控制器支持AHCI和RAID。SATA6GB的88SE9128是否也能支持AHCI和RAID？其实88SE9128就是SATA6GB的RAID控制器。开启AHCI需要在BIOS里面设置。
 |
微星Big Bang XPower主板采用HBA（Host Bus Adapter）方式配置88SE9128芯片。BIOS自检后，88SE9128的ROM启动检测连接在白色SATA接口的硬盘。
 |

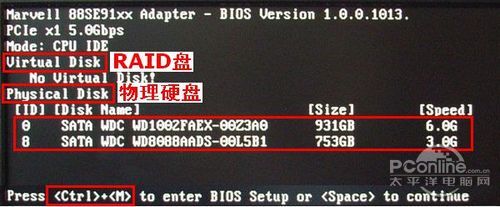

上图是88SE9128的ROM检测屏。
其中Virtual Disk（虚拟盘）指的是RAID盘。目前还没有组建RAID，所以是没有虚拟盘。
Physical Disk（物理硬盘）指的是实际检测到的硬盘，88SE9128支持SATA6GB也支持SATA3GB，我们连接了这2种硬盘，都可以`检测到，并列出硬盘的名字型号、容量和速度。
屏幕最下边提示按<Ctrl>+<M>进入88SE9128的BIOS设置RAID，或者按<空格>继续。

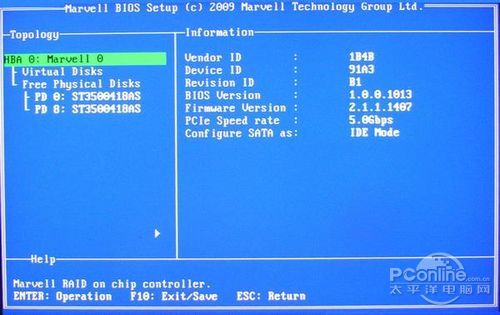

这是88SE9128的RAID设置第一屏。
 |

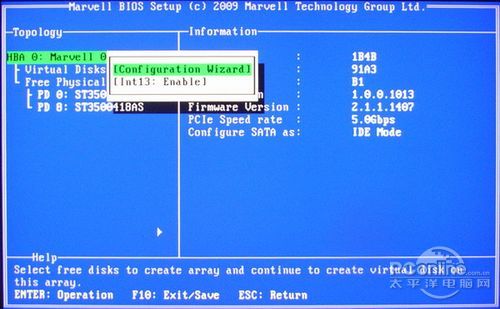

敲回车进入Configuration Wizard设置
 |

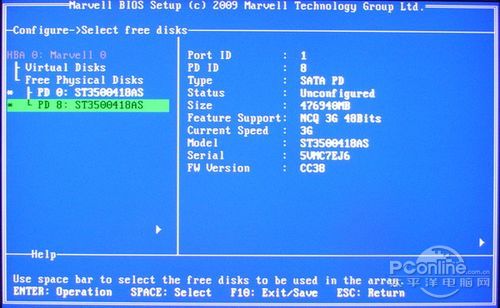

用<空格>键在Free Physical Disks选择加入RAID的硬盘。选中的硬盘前面加上*号。
 |

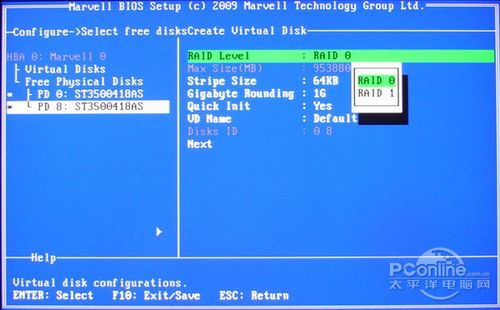

设置RAID0或RAID1。
 |

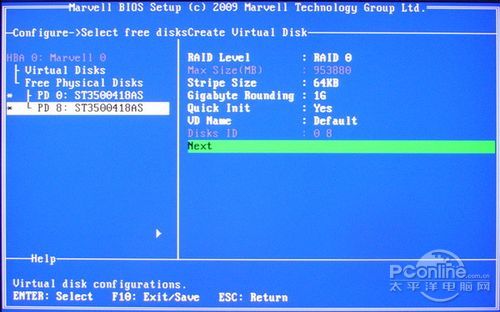

光标移到Next，敲回车。
 |

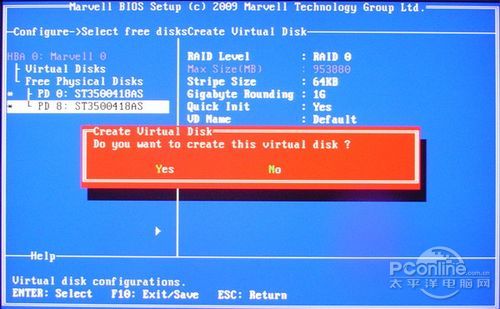

是否建立虚拟盘（RAID），敲Y建立。
 |
Free Physical Disks下面的2个硬盘被移到Virtual Disks里，RAID建立成功。
 |

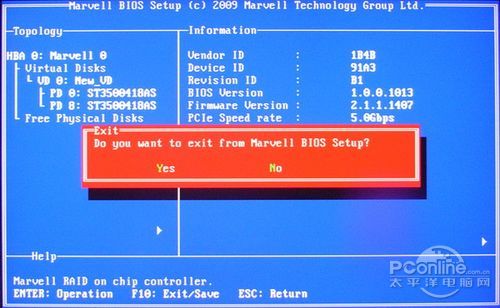

敲F10保存/退出。
 |

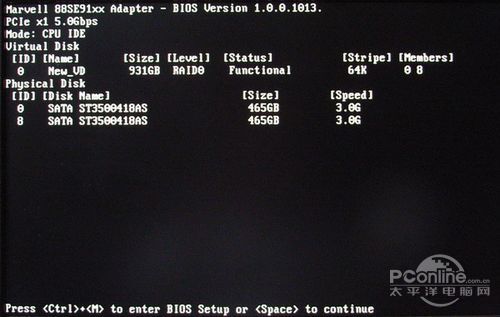

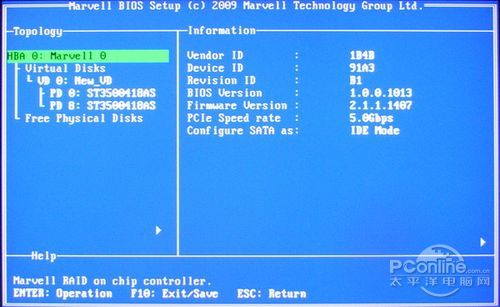

系统重新启动后的88SE9128BIOS界面。
 |
开启88SE9128的AHCI和RAID后安装XP SP3需要通过软盘加载驱动，安装WIN7可以不用软盘，建议安装WIN7。安装期间，WIN7会用自己的AHCI和RAID驱动，安装后可以再安装88SE9128的驱动。

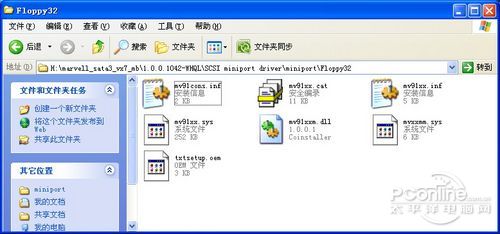

如果想用XP SP3，2003（32位）系统的，请用软盘把下图所示的文件拷贝到软盘。
 |
三、PCI-E的配置

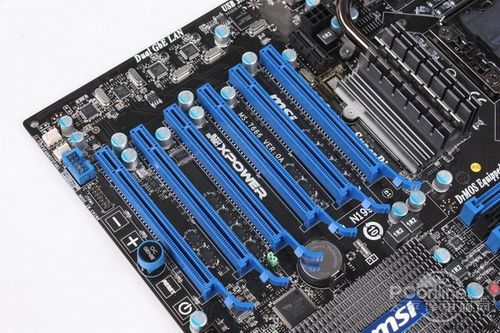

Big Bang XPower主板配置了6根PCI-E插槽。
X58芯片组提供了双16PCI-E总线，每个X16PCI-E可以拆分成双X8或4个X4。总共可以拆分成8条X4插槽。由于主板扩展槽位限制，配置了6条插槽。
 |

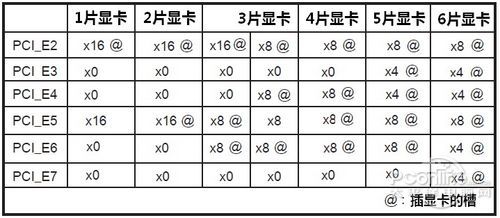

这6条PCI-E插槽支持的PCIE速率和显卡安装如下表。
 |
四、调压开关和电压检测

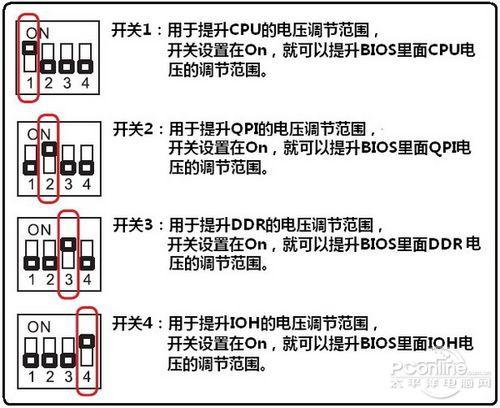

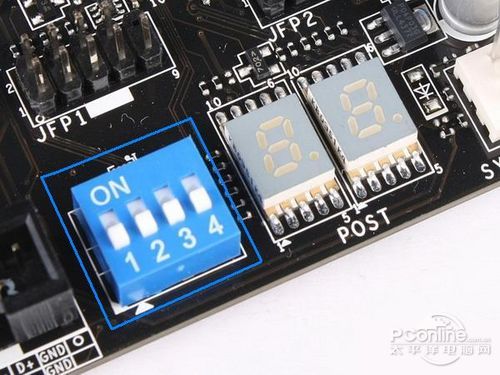

为方便超频用户调节电压，主板配置了提升调节电压范围的开关。
 |
这4个开关的作用是：
 |

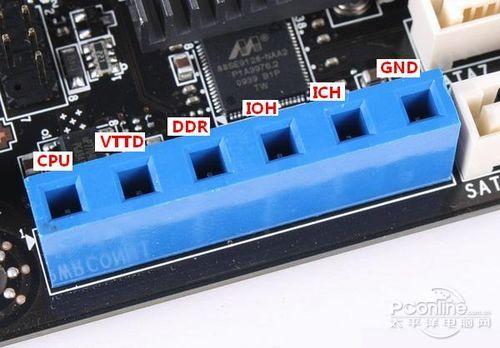

为超频用户精确调节电压，主板提供了用万用表测量实际电压的测压点，并排列在一起，方便测量。
 |

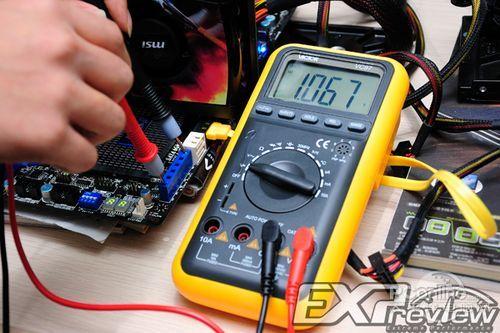

测量方法如下图所示：
 |
五、DEBUG指示
为方便用户自己判断系统故障，主板配置了DEBUG侦测数码管，显示开机BIOS自检过程和代码。
 |

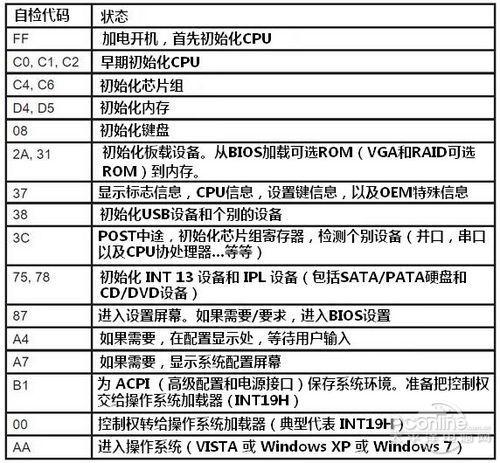

主要POST代码的含义如下：
 |
六、BIOS超频设置和一键超频
1、BIOS超频设置
超频设置选项全部在Cell Menu内。Cell Menu可以分为三大部分：CPU设置，内存和北桥、QPI设置，电压设置。
1-1、CPU的超频设置

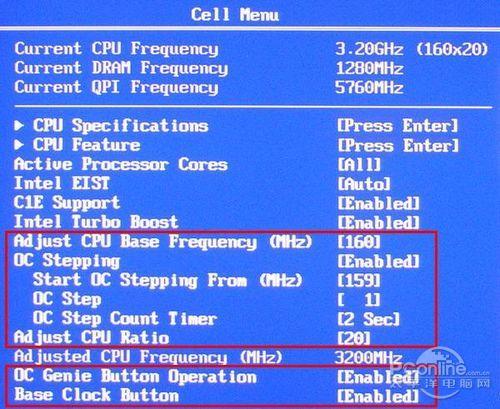

CPU超频有关的主要设置是：
Adjust CPU Base Frequency（MHz）：调整CPU基本频率。需要用户键入CPU基本频率，如上图键入的160，最高可键入600。这一项是BIOS设置超频必须设置的，设置时可以从低到高一步一步试着来。每颗CPU自身体质不一样，基本频率能够超频的幅度也不一样。
OC Stepping：分步超频。一般用于较高的超频，由于超频偏高，系统会启动不了。分步超频就是先用比较低的超频启动，进系统后恢复到设置的高目标频率。
Adjust CPU Ratio：调整CPU倍频。一般不需要设置，除非使用不锁倍频的CPU可以通过调整倍频来超频，还有就是为了把基本频率超很高，CPU的体质不能适应，通过降低倍频实现更高的基本频率。上述3项是手动设置超频的主要设置项。
OC Genie Button Operation：超频精灵按钮运作（也叫一键超频）。
Base Clock Button：基本频率即时超频按钮。
这2项是微星独有的自动超频技术，这2项选项与主板上的按钮有关。我们在后面有专门说明。
 |
1-2、内存的超频设置
内存的基本频率与CPU的基本频率是同步的。也就是说，CPU的基本频率超频了，内存与CPU同步超频。很多用户使用的内存频率不是很高，CPU超频后，内存频率超过内存的规格，这样超频往往会因为内存而失败。
所以，CPU超频后，下一步就是检查和调整内存的频率。调整内存频率只有Memory Ratio一项，因为基本频率已经在CPU超频时设定。

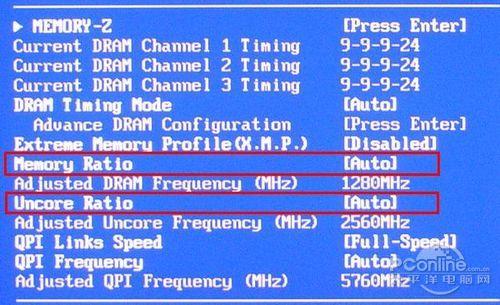

Memory Ratio：内存倍率，就是调整内存倍率。设置项有Auto，3，4，5，6，7，8。Auto就是让BIOS根据CPU频率和内存规格自动设置。
内存实际频率=CPU基本频率X内存倍率。比如CPU基本频率=133，3倍频就是400MHz（DDR3 800），4倍频就是533MHz（DDR3 1066）。Nehalem架构的I7支持的内存频率规格是1066，BIOS会把内存倍率默认设置在4倍频。当CPU基本频率超过180后，内存的频率就超过DDR3 1333。对DDR3 1333的内存来说，就要降低倍频到3，使内存频率不超过1333。
Uncore Ratio：非内核倍率。Intel Nehalem架构的CPU把原来北桥里面的内存控制器移到CPU内。内存控制器（北桥）和CPU L3缓存频率是由内存频率来决定的，这个频率被称为Uncore Frequency。Uncore的频率一般是内存频率的2倍，内存是1280，Uncore就是2560，内存是1600，Uncore就是3200。Uncore Ratio就是设置Uncore的倍率，一般保持默认的Auto即可，如果手动设置有可能出现超频失败。
QPI Links Speed：QPI总线的链接速度。一般保持在默认的全速。
QPI Frequency：QPI总线频率，这个频率也与CPU基本频率有关，CPU超频时QPI频率也会自动提升。
 |
1-3、电压设置

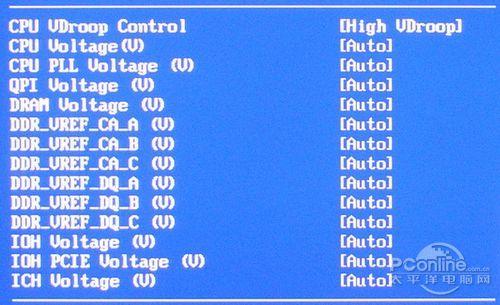

电压设置中，除CPU VDroop Control外，都通过<+>/<->键设置的。以便超频DIY通过设置电压，提高CPU的超频能力。
 |

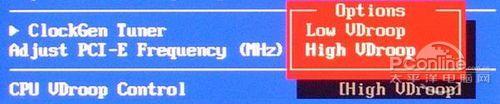

CPU VDroop（CPU电压降）是英特尔保护CPU的一种措施，特别是超频后，CPU有大的负载时，电压会有降低。这一点也有一些超频DIY斤斤计较。为此这款X58主板提供了一个选项可以减少VDroop。其中High VDroop是英特尔规定的VDroop，Low VDroop则是在超频期间固定CPU的核心电压，使电压降幅度小，以便CPU超频更稳定。
 |
2、微星的一键超频

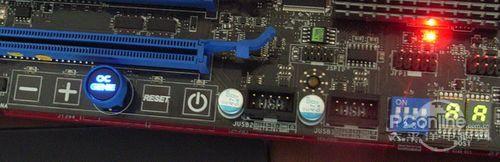

按下主板边上的OC GENIE按键，然后开机，系统进入自动超频。
 |
系统经过2-3次启动，找到稳定的超频设置后开机。并提示如下：
|
这个提示是说一键超频已经启动，请不要在BIOS里做任何改动。注意：请不要在启动一键超频的情况下更新BIOS或清CMOS。就是说启用一键超频后，BIOS设置就请由一键超频完成，用户不要修改BIOS。如果要更新BIOS或者清CMOS，请关闭一键超频，就是再按一次OC GENIE按键。

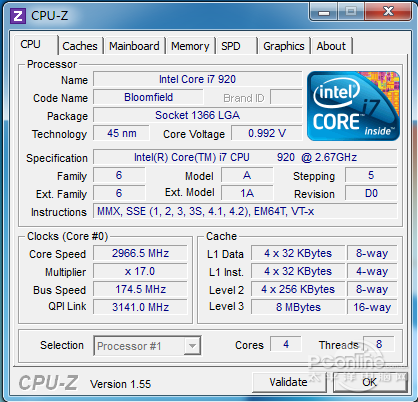

这是一键超频的超频效果，不是很理想。基本频率超到174.5MHz，倍频降到17，总频率并没有提高多少。希望微星以后推出更好的一键超频BIOS。
 |
3、支持XMP内存

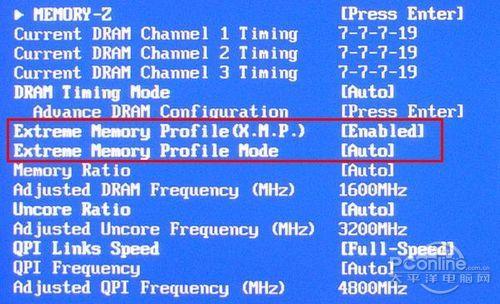

Big Bang XPower支持XMP规格的内存，如果用户使用XMP规格的内存，BIOS会出现XMP选项。把该项设置为Enabled就开起了XMP，内存自动升级为1600MHz。
 |

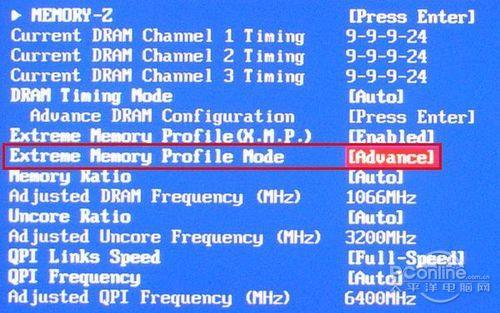

在XMP选项下面还增加一项XMP模式，默认是Auto。开起XMP后CPU频率等很多设置项变为灰色，不能调节设置。把XMP模式设置为Advance即可解除，各选项可调节设置。
 |
4、超频能力

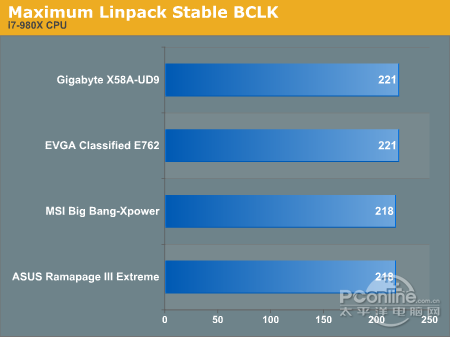

Big Bang XPower的超频能力很强，在驱动之家的“华硕、EVGA、技嘉、微星旗舰X58主板巅峰对决”中，测试的超频性能如下：
 |
技嘉和EVGA都达到了221MHz，微星和华硕则是218MHz，仅落后区区3MHz，不过实际情况要复杂得多：EVGA此时已经无法从S3休眠状态中恢复，降低到210MHz左右才行；技嘉和EVGA的其实还都能超至228MHz，但此时USB 3.0接口和网络芯片都无法正常工作。
七、声卡特色

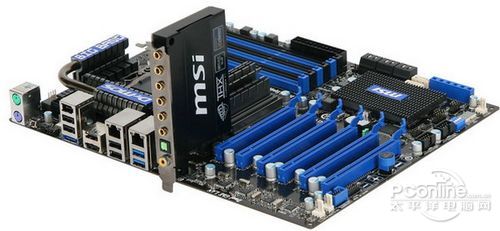

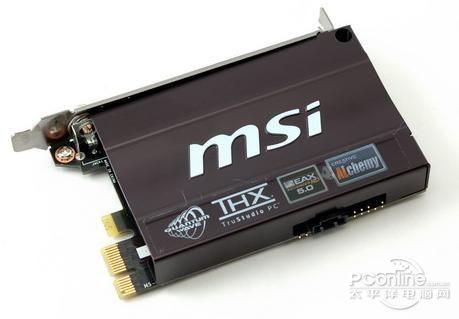

很多高端主板也配置板载声卡，有些对声音要求很高的用户喜欢独立声卡。Big Bang XPower配置的就是一款PCIE的独立声卡。看到声卡上面印的4个权威的音响认证标志就会感到这是一款不平常的蛇卡。
 |
Quantum Wave™ Audio Processing：量子波音频处理器
THX TruStudio PRO：好莱坞的音效处理技术
EAX® ADVANCED HD™创新24-bit /96kHz音效
上述三项顶级音效技术将给用户带来聆听现场音乐、观赏高清影片，都能感觉到亲临现场般的自然环绕声效果。
