发布日期:2010年09月24日 作者:李晓晟 编辑:李晓晟
第1页：细数散热器另类设计
泡泡网显卡频道9月24日 近几年来显卡芯片厂商们为了能够得到更加强劲的显卡核心性能，都在不断的增加核心内部晶体管数量，因此显卡的性能之争也可以理解为核心晶体管数量的大比拼。尽管核心的工艺制程也在相应的改进，但核心的发热量及功耗问题还是难以得到缓解。
核心发热量及功耗的上升，对显卡散热器的散热效率带来巨大的挑战。尤其是高端显卡几乎搭配了极其炫目而又非常巨大的的散热器，而这其中就不乏一些极其另类的设计。下面小编就为大家总结一下，目前市售的产品中都有哪些另类散热器设计。（按品牌英文名称排序）
第2页：华硕——方程式
说到华硕的Formula系列显卡相信大家可能有所耳闻，整个系列的显卡外观全部为业界中独一无二的方程式造型。因此Formula系列在今年的台北电脑展上一经推出就成为了全场的焦点。
（点击放大）
根据华硕官方文档的介绍，Formula系列散热器的微表处技术主要是在切割散热鳍片的时候，故意留了一些条纹，这样可以有效的增加散热面积。实际上原理很简单，你自己在纸上画一个半圆，圆弧的长度肯定要比链接圆弧两端的直线长。
事实上，微表处技术现在已经非常流行，很多行业都采用了微表处技术，作用也不尽相同，更是有厂商将其称为“凸点螺纹”工艺！

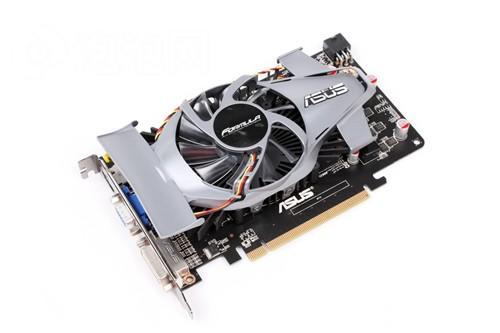

● 相关产品——华硕 EAH5750 FORMULA

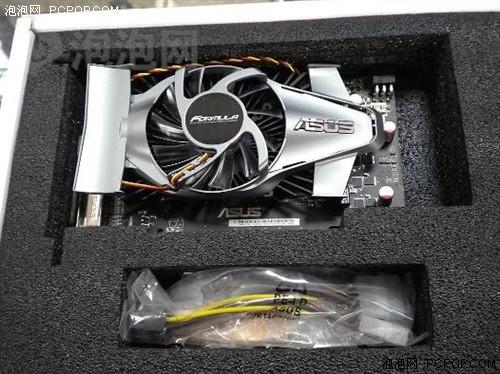

打开包装就被这款显卡的独特外观所吸引。正如型号所体现的那样，该卡采用了超酷的方程式赛车外形的散热器，再加上华硕一直所惯有并象征着高端的黑色PCB，给人一种赛车正在急速驰骋在黑色跑道上的感觉。
总的来说，华硕这款产品不只是拥有非常新颖的外观，内在方面也做得相当优秀。尤其在做工方面不仅拥有华硕的4U高品质设计（全固态电容、全封闭电感、低阻值MOS、DVI接口屏蔽）等，在各个细节也做得相当到位（PCB圆角处理），处处彰显一线大厂的实力。
● 相关评测：《至强游戏装备！华硕方程式HD5750评测》
第3页：iGame——鲨鱼仿生学

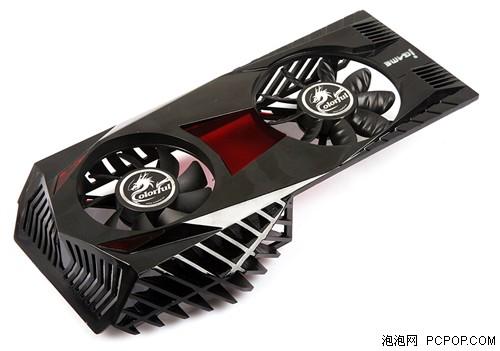

iGame工程师在鲨鱼身上发现鲨鱼腮和鱼鳍。鲨鱼腮是鱼嘴后的条形状的呼吸系统，在海里有增加水流流动性，整合水流乱流的器官，能使鲨鱼在海里灵活的游动。现在汽车上的仿生学已经做的近乎完美了，F1也在引擎盖上增加了鲨鱼腮状的散热器。iGame460显卡在外盖上利用了鲨鱼腮状的开孔，目的就是为了增强散热气流的透气性。
以往显卡在造型上的设计大都遵循整体式散热，整体式散热的缺点就是无法完好的照顾到某些局部区域的散热，导致显卡热量无法快速排出卡外。而鲨鱼的鱼鳍既能作为推进动力又能导向，考虑到这个特点，在显卡外盖上加入仿生设计能够增强显卡散热气流的导流性。
热管热传导和散热原理是利用铜质空心密闭管，管壁符合高分子透气复合物质的优点，可以让空气流动，少量纯水在其中，当管一头加温，纯水立刻气化，飞速沿着符合高分子管壁向温度低的管另外一头移动，同时温度低于冷凝点，水汽从分子结合物中凝出在推向温度高加热端。这种设计的优点就是可以快速的传导温度和散热，缺点当温度传导到液体无法冷凝基本上散热的效果就丧失。

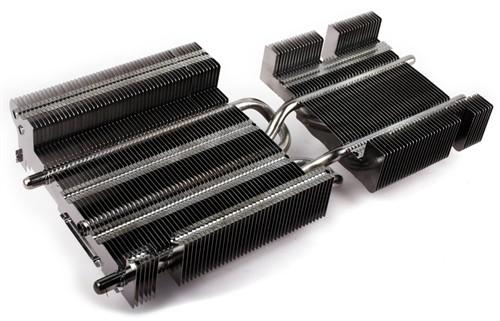

采用横穿式热管结构正好可以巧妙的解决这个缺点。横穿式热管采用了更长的热导管设计，与散热鳍片的接触面积比普通热管的接触面积增多34.2%；另一方面，使用了横穿式结构之后，整体结构显得更加紧凑和轻巧，节省了20MM的空间，更利于气流的流动。

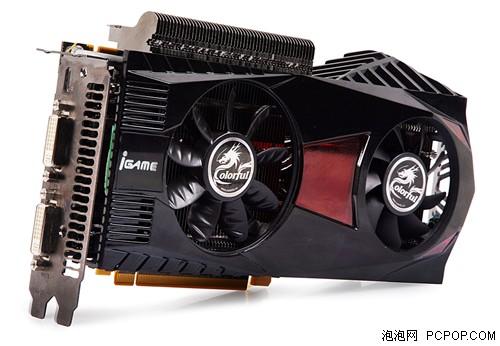

● 相关产品——iGame GTX460 UP烈焰战神版
iGame460显卡正是利用了鲨鱼的仿生学，以鲨鱼的“形”、“色”、“结构”等为研究对象，有选择地在设计过程中应用这些特征原理进行的设计，同时结合仿生学的研究成果，为设计提供新的思想、新的原理、新的方法和新的途径。
在当今日益升温的显卡大环境底下，如何增强显卡外壳的透气性，是非常重要的课题。显卡好不好，首先看显卡的透气性。如果显卡热量一直无法排除显卡内、机箱内，该怎么办？这是一开始设计思考的源点。为此，iGame提出了“你的显卡会不会呼吸？”这样一个研发理念，在这一次研发的iGame GTX460 UP烈焰战神版上解决用户担心的问题，我们从鲨鱼身上找到了灵感，其实鲨鱼的呼吸系统是动物中一次很优良的进化。
● 相关文章：《900MHz起步!iGame鲨鱼GTX460大图首曝》
第4页：迪兰恒进——旋风技术

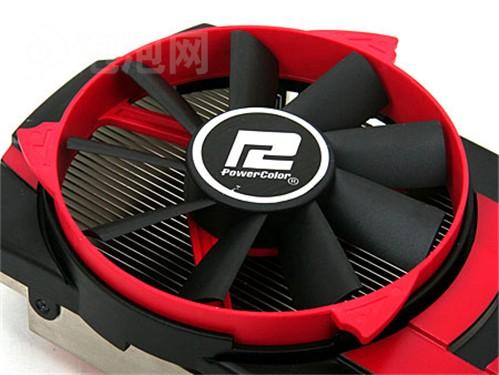

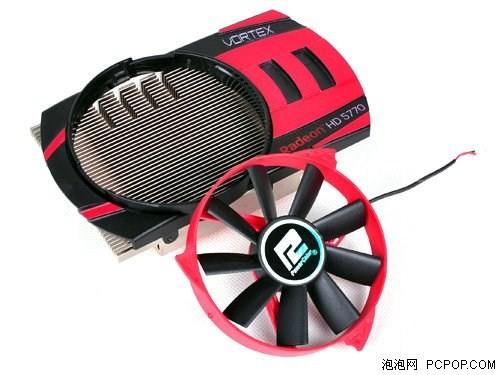

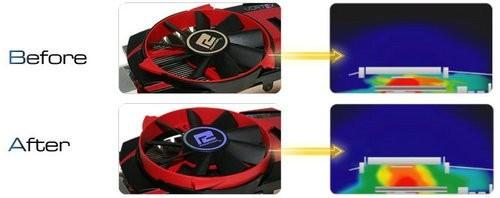

Whirlwind Technology（旋风技术）的设计使玩家可手动调整风扇和散热片之间的高度，增加对流空间从而带来更佳的风流，提升散热能力，同时还能降低扇叶背压、减缓风扇转速，达到低噪音、高效能的双重效果，噪音低至30dbA。而根据测试与公版散热器相比可将核心温度降低15℃左右。除了高度可调，风扇的转速也可调，甚至可以随意取下。
拆卸风扇最大的用途，当时就是清理灰尘了。当显卡在长期使用后，不论是风扇还是散热片都会积累很多灰尘，不仅会使得风扇噪音加大，对显卡散热也非常不利，因此定期清理散热器对于显卡稳定来说是非常有必要的，而迪兰HD5770 vortex这种设计则会让我们的清理工作更加省时省力。
● 相关产品——迪兰恒进HD5770 Vortex Edition
迪兰恒进HD5770 Vortex Edition属于预超频版本，基于AMD最新的JuniperXT图形核心，内建800个流处理器，频率默认超至900MHz，搭载128bit的1GB GDDR5显存，频率高达4900MHz。虽然默认频率已经很高了，但迪兰恒进依旧为用户预留了不小的超频空间，让玩家尽情发挥，获得更高的性能。
除了92mm的可调式风扇设计之外，迪兰恒进HD5770 Vortex Edition还用了一块巨大的纯铜底座使得散热器与核心充分接触，迅速传导热量，保证散热效果。而此卡的输出接口也非常齐全，除了有两个DVI、HDMI接口之外，还具备Display Port接口，充分支持ATI Eyefinity多屏显示技术。
● 相关文章：《高性能低噪音！迪兰发布新款HD 5770》
Content end第5页：影驰——银河战舰

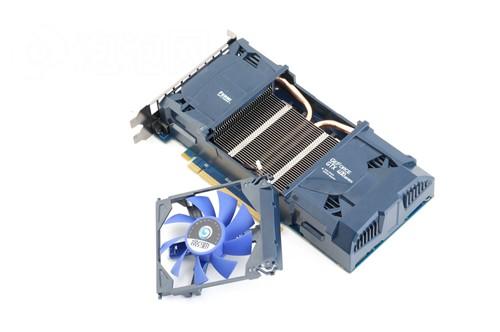

对于DIY玩家来说最为苦恼的问题，可能就是在长期使用之后的灰尘淤积问题。实际上只要是采用了风冷的散热方式，灰尘淤积问题均无法避免，都需要定时拆解进行清理。不过在玩家拆解过程中又有可能会造成物理损伤以及静电击穿，从而令显卡无法正常工作。影驰就考虑到了这几方面的问题，将可拆卸风扇系统融入显卡设计上，成就了银河战舰散热系统。
“可拆卸风扇系统”实际在技术实现层面来讲并不是很难，但真正将其融入到显卡设计中还是尚属首次。采用这种设计的显卡可以使用户在清理灰尘时，只需扳动两个卡子就能将风扇翻开，从而能够轻松的将散热器中的灰尘清理干净，免去了用户拆解的麻烦。
搭配了第二代银河战舰散热器，采用完全可拆卸风扇模组，可以搭配更加静音或散热更强的风扇模块，让用户充分享受Diy乐趣。下面一起看看影驰第二代银河战舰的拆卸安装步骤：点击查看

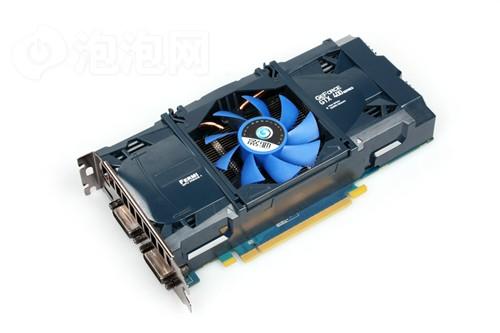

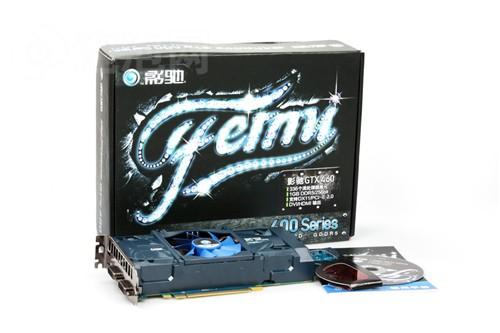

● 相关产品——影驰GTX460黑将
通过对影驰GTX460黑将较为全面的测试不难发现，这款非公版产品在相同定位的产品中优势较为明显，不仅在性能上全面明显领先价格更高的HD5830。并且超频能力也非常突出，在普通风冷下就能达到890/1780/4434MHz这样的高频，同时性能提升26%以上。
在做工方面这款产品采用了影驰自行研发的海蓝色非公版PCB，供电采用了4相核心供电以及1相显存供电设计，相比公版产品核心供电增强1相，从而为极限超频打下了稳定的基础。另外该产品目前的价格仅为1499元，相对于同价位的产品来说更具性价比。
● 相关评测：《登顶如探囊取物!GTX460 SLI+超频测试》
第6页：技嘉——风之力2X
“WindForce 2X——风之力2X”是技嘉此次在GTS450这款产品上首次使用的散热技术，这款技术的主要功能是在保证散热效果的前提下最大限度减少灰尘的累积，同时智能的分配两个风扇的工作模式，有效的延长了风扇的寿命。

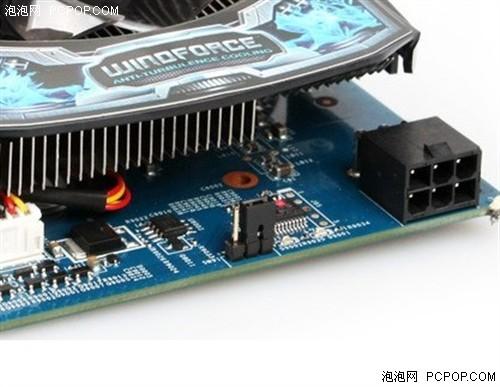

“风之力2X”技术主要表现在显卡电源接口附近的这个跳线上。这个跳线决定了两种风扇工作模式，具体方式如下：
双倍风力模式的主要特点是拥有强劲的散热能力，同时两个风扇的运转模式为同时正向旋转10分钟，然后轮流反向旋转30秒，如此循环往复。
而智能轮换模式的特点是显著降低工作噪音，其风扇工作模式为单个风扇轮换旋转4分钟，交替工作。交替工作的好处就是可以很大程度上降低工作噪音，同时轮换工作也相对有效的延长了两个风扇的寿命。

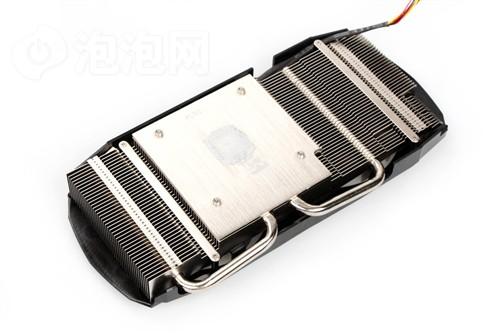

在散热器方面技嘉GTS450采用了双热管+大尺寸散热片穿Fin的组合，散热器底部采用纯铜镀镍并进行了拉丝工艺抛光，将热量通过两根6毫米纯铜热管传递给散热鳍片，并配以“风之力2X”技术，有效的解决了超频时显卡发热量增加的问题。

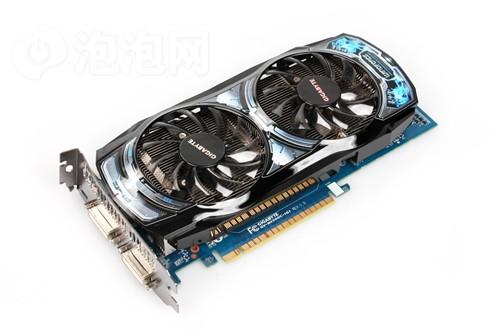

● 相关产品——技嘉GTS450
技嘉GTS450特殊的倾斜式双风扇设计有效地降低了两个风扇的湍流流动和提高了各个风扇底下发热区域的散热。通过独特的设计，双倍WindForce能扩大显卡各个风道上的通风口，并在导风罩下制造出一个更有效的风道系统。此种特殊设计能使热量迅速从GPU散发开来。
供电部分与GTX460接近，采用了3相核心以及1相显存供电设计。供电MOS管则采用了安森美的NTMFS4845N，这种MOS管具有体积更小、效率高、性能更强等优点，其次散热效率非常高（近于零的超低热阻），还能从封装的顶部分散热量，为加装散热片辅助散热奠定了基础。
● 相关评测：《就是要低调奢华！技嘉GTS450华丽登场》
第7页：微星——霜刃整体散热
随着热管技术的不断应用推广，热管已经成为目前高端显卡散热器中不可或缺的重要部分之一。“霜刃”整体散热系统其特点是配备了孔径更大的热管，具备了4根8mm的热管。据MSI所称，由于配备了8mm的热管，比传统热管粗约60%，所以其散热效能将提升约90%。
一般散热装置采用的是单风扇结构，风扇直吹显卡芯片周边，以主要为芯片散热，而并未太多考虑供电模块散热。但实际上供电模块已经成为高端显卡的另外一个发热大户。所以，为供电模块散热已经成为一个不容忽视的问题。所以，在这种情况下，微星提出了“整体散热”的概念，即通过散热系统对空气流动路径的引导，让气流充分流动至全卡各发热单元，将各发热单元的热量带走，以达到整卡散热的效果。而Twin Forzr的设计正是基于这种理念！两个风扇可以直吹到供电单元、芯片等主要发热部件，以达到显卡整体散热的效果。

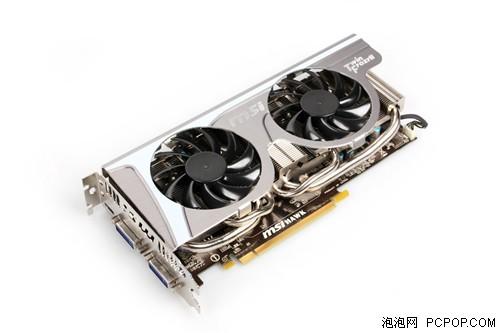

● 相关产品——微星N460GTX Hawk
微星N460GTX Hawk使用了众所周知的“霜刃”散热方案，散热器具备两个80毫米PWM智能调速风扇、四条SuperPipe纯铜热管、大面积镀镍纯铜底座。据厂商介绍：这款散热器相比于公版能将核心温度降低最多18℃，噪音也减少最多8.1dBA，达到了散热与静音的完美结合。
在供电部分相比公版产品大大加强从4+1相升级为7+1相，不仅将最大电流从90A增至120A，还支持APS主动相位切换技术，能够根据显卡负载自动调整、节约功耗。在用料部分更是首次采用SFC(超导磁电感) 不仅提升效率10%，也让最大输出电流提升30%，大大强化了超频及高负载时的稳定性。
● 相关评测：《供电高达八项！微星超公版GTX460登场》
第8页：蓝宝——真空腔均热板

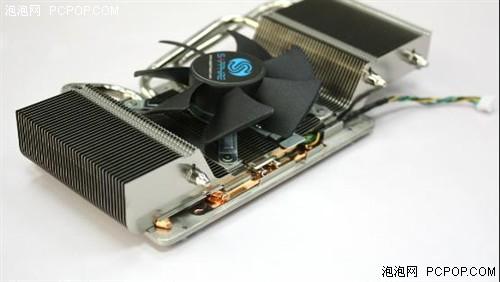

在显卡的散热中，通过Vapor-Chamber真空腔均热板与核心接触，将显卡核心的巨大散热迅速吸收，再通过压扁的大面积接触热管与散热鳍片，以最快的速度将热量均衡到整体散热器上面，充分利用风扇份量散热，内藏在散热鳍片中的热管则加速热量导流。
● Vapor-chamber运作详解：
1.均热板底座受热，热源加热铜网微状蒸发器——吸热
2.冷却液(纯净水)在真空超低压环境下受热快速蒸发为热空气(<104 Tor或更少)——吸热
3.Vapor Chamber采用真空设计，热空气在铜网微状环境流通更迅速—导热
4.热空气受热上升，遇散热板上部冷源后散热，并重新凝结成液体—散热
5.凝结后的冷却液通过铜微状结构毛细管道回流入均热板底部蒸发源处—回流，回流的冷却液通过蒸发器受热后再次气化并通过铜网微管吸热>导热>散热，如此反复作用。

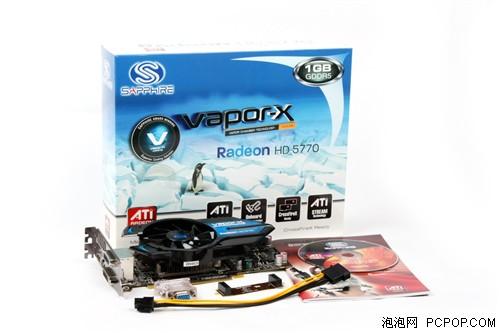

● 相关产品——Vapor-X HD5770
Vapor-X HD5770虽然只是定位于主流级的产品，但依然秉承了蓝宝一贯的优秀做工，散热器采用了蓝宝自行研发的真空腔均热板，因此尽管散热片体积大为缩小，但散热效果依然强劲。
蓝宝的Vapor-X HD5770凭借于新一代HD5000系列核心构架的优势，在大部分游戏中大幅领先于同价位的产品。并且借助于真空腔均热板散热技术使得发热量大幅降低，真正使显卡“退烧”。另外在做工方面也延续了蓝宝所一直坚持的优秀品质，不仅采用了豪华的公版设计，在用料上甚至超越了公版的标准。因此综合来看，这款显卡非常适合主流玩家使用。
● 相关评测：《真空腔均热板！非公版HD5770全面评测》■
