泡泡网鼠标键盘频道8月15日 Wacom公司作为全球领先的用户界面产品生产厂商，旗下的数位板产品在工业设计、艺术创作、电影特效制作等领域有着广泛的应用，像我们熟知的《变形金刚》、《阿凡达》等影片中的诸多场景及特效的制作，都少不了Wacom数位板的参与。
为了让用户拥有更好的操控感受，自由的使用数位板进行创作，Wacom公司在不久前推出了影拓系列中的首款蓝牙数位板-影拓四代无线版（PTK-540WL/K0-F），这款数位板性能上与之前的影拓四代没有区别，不过它与电脑之间采用的是蓝牙（Bluetooth 2.1+EDR）连接，让用户在使用时可以随意移动，不会有连线的束缚，享受自由自在、不受限制的创作过程。最近，这款数位板的评测样品已经送达我们泡泡网的评测室，下面就让我们对它展开详细的评测。
第2页
从包装上来看，Wacom影拓四代无线版的包装和同系列产品没有太大区别，都是以黑色为主，表面印有产品的图片，不过在包装盒上方增加了一个蓝牙标志以及wireless字样，表明了它的独特之处。

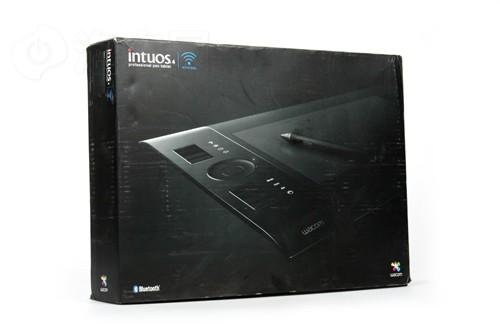

Wacom影拓四代无线版包装，在上方位置印有蓝牙标志
包装背面
在包装背面，印有一个与实物同样大小的影拓四代无线版的图片，让消费者对产品的大小有了一个初步的认识，同时采用中、英文两种文字对数位板的特性、功能进行了详细的介绍，方便用户进行深入的了解。

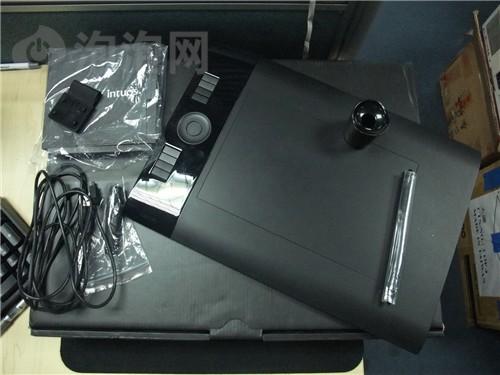

数位板及配件
打开包装后，除了主要的数位板外，包装内还有驱动光盘、质保书、数位笔、数位笔底座以及USB连线等配件。
第3页
影拓四代无线版不仅包装和同系列产品很像，就连机身也很难找出太大差别，这款产品的机身表面为黑色，从视觉上可以很直观的分为快捷键区和绘画区两部分。

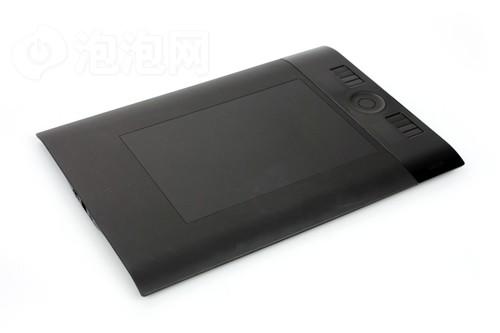

影拓四代无线版
影拓四代无线版的绘图区域大小约为233×146mm，可以映射到整个屏幕，方便用户进行各种操作。绘图区周围的机身表面经过磨砂处理，防汗防滑效果不错。

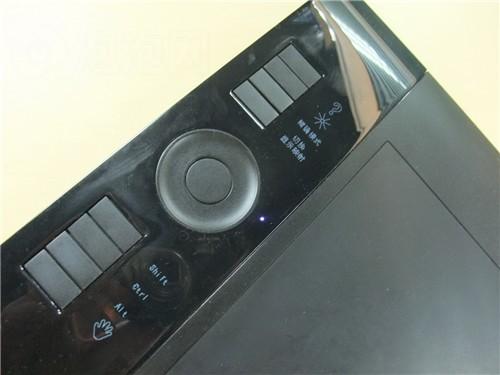

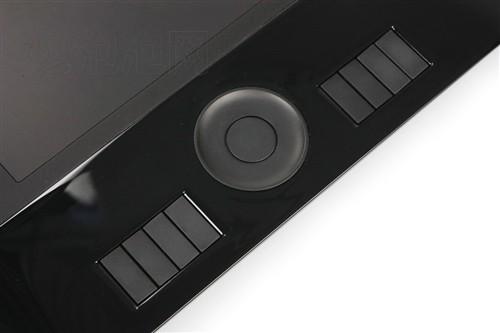

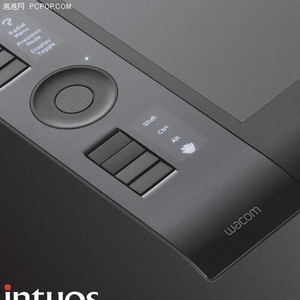

功能键区
影拓四代无线版的快捷键被设置在了机身一侧，按键周围也使用了类似于玻璃一样的透明材质面板，摸起来很光滑，不过也容易沾染指纹。在这层面板下方还设置了OLED灯，在工作时，能够对按键功能进行显示，这点在后面的应用测试部分会进行详细讲解。

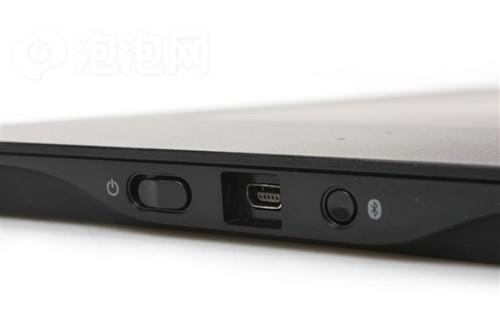

机身侧面的开关及接口
Wacom影拓四代无线版的机身很薄，大约只有15mm，在机身的侧面设置了电源开关、Mini USB接口和蓝牙对码开关。这款产品支持有线和无线两种连接方式，有线是采用USB线连接，在有线连接时，蓝牙是断开的，拔下连线后，数位板才会自动转到无线蓝牙连接。

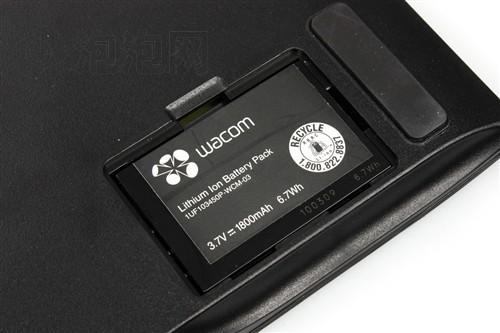

内置电池
在无线连接下，这款是由机身内置的充电电池供电的，而有线则是通过USB连线进行供电，工作时还可为电池充电，充电时间大约为5-6小时，充满电后理论可以最长使用18小时。

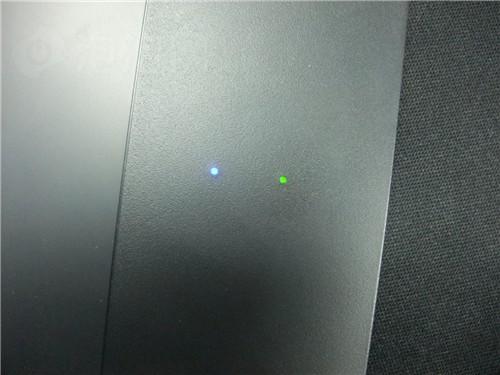

蓝牙和电源指示灯
在数位板靠近电源开关的一侧，设置了两个指示灯，其中蓝色的是蓝牙连接的指示灯，绿色的则是电源指示灯，在充电状态时会转为橘黄色。
第4页
Wacom影拓四代无线版使用的是无源的压感笔，具有点击、绘画、擦除等多种功能。这款数位板采用电磁感应方式工作，压力级数达到了2048级，并且支持垂直到倾斜60度的画笔倾斜感应，能够满足专业人士的较高需求。

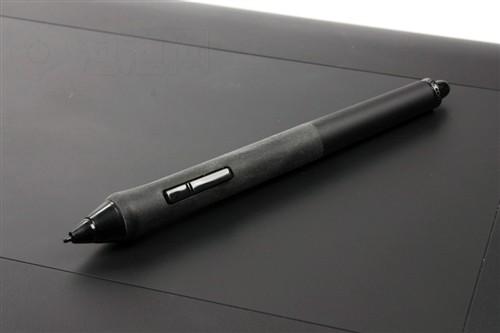

无源压感笔
在压感笔的侧面，设置了一个长条形的按键，通过点击按键两端，可以实现双机和右键单击的功能，在安装驱动后，还可对功能进行自定义。

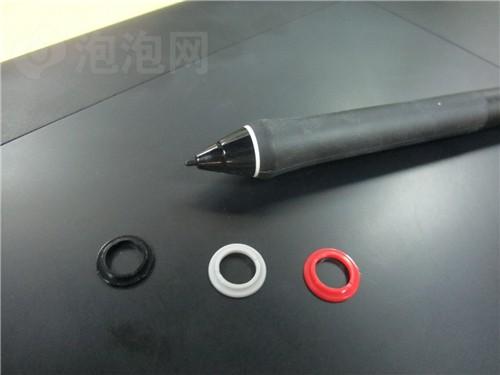

可以更换不同的彩色环
Wacom影拓数位板可以对不同的笔进行识别，并可以对每支笔进行独立的设定，在同一块数位板上，不同的设置的笔所画出的效果也是不同的。在工作室等数位板较多的环境中，为了让用户可以准确的找出自己的那支压感笔，Wacom还附送了一套彩色环，这样根据颜色就可以进行分辨，非常快捷。

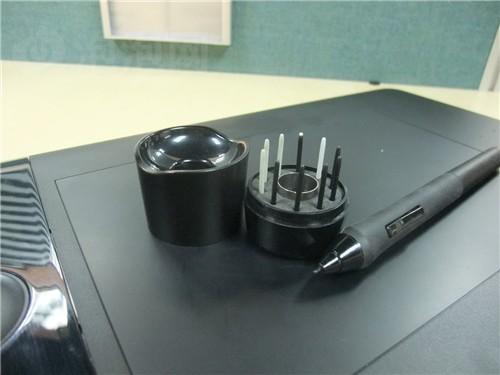

带有笔座，笔座内有可更换的笔芯
在数位板的配件中还有一个压感笔的笔座，平时使用之后可以直接把笔放在上面，笔座内部还提供了5个标准笔尖、3个毛毡笔尖、1个柔韧笔尖和1个弹性笔尖，可以带来不同的手感。

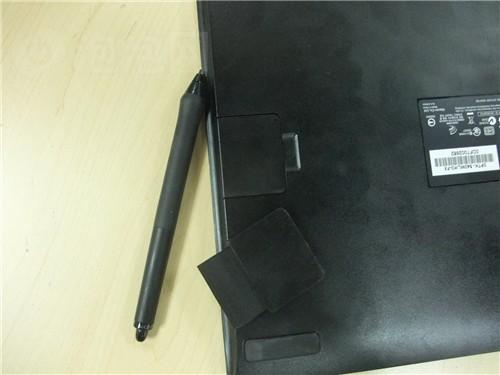

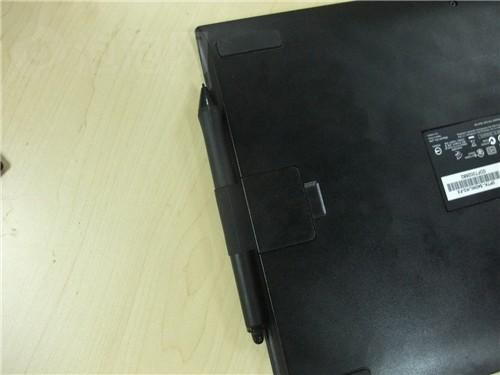

布质笔套
可更换设计
为了携带起来更加方便，Wacom影拓四代无线版在机身侧面设置了一个布质的笔套，在外出时可以把笔直接放在笔套内，如果只是在室内使用的话，还可以将笔套拆下来，将机身恢复为正常样式。不过要注意的是，笔套部分与机身连接并不是很牢固，稍微用些力的话还是会被拉下来，希望在未来的产品中得以改进。
第5页

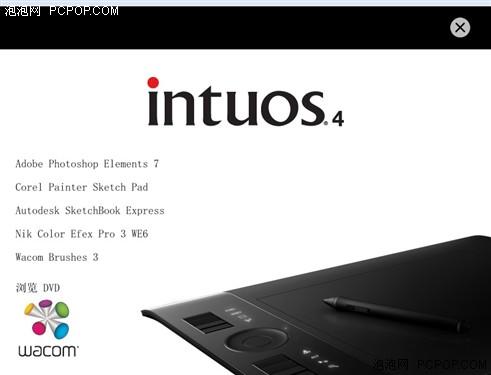

在看过硬件后，我们再来看看Wacom影拓四代无线版所附赠的软件，作为一款面向专业人士设计的产品，这款数位板所附赠的软件也很丰富，包括Photoshop Elements 7、Corel Painter SketchPad、Autodesk SketchBookExpress等。
附赠多种软键

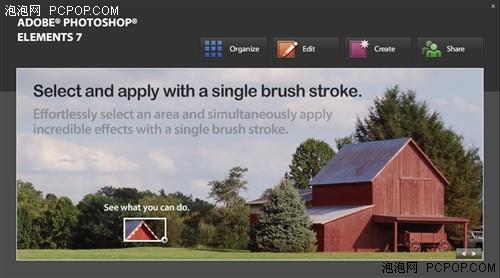

Photoshop Elements 7
Photoshop Elements 7是一个专门的图片管理及编辑的软件，它专为业余摄影师、摄影爱好者和商务用户设计，具有界面友好，使用简单的特点，用户无需掌握太多的专业知识，就可以轻松地对照片进行修饰加工。

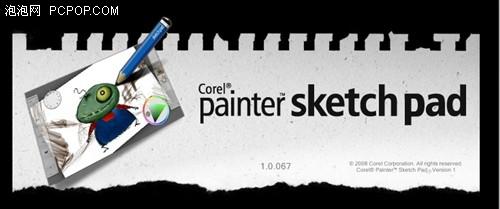

Corel Painter SketchPad
Corel Painter SketchPad是一款绘图软件，它可以让用户快速的进行素描，将自己的灵感呈现于纸上，并且像一个真正的素描本一样，翻阅和查看你的草图。
Autodesk SketchBookExpress

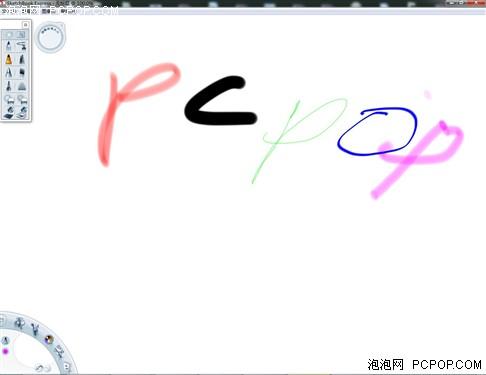

Autodesk SketchBookExpress可以看做是一个数字速描板，它可以代替纸和笔进行快速的描绘，是一款使用起来非常简单的软件，能够和数位板良好搭配，让用户进行各种绘画。
Nik Color Efex Pro 3
Nik Color Efex Pro 3 WE6是一款适用于数字摄影的滤镜软件，它支持压力感应，可以让用户通过压感笔来对图片进行滤镜效果的调节，轻松的获得带有不同效果的精美图片。
Wacom Brushes 3是预先设定的笔刷，可以让用户在Adobe Photoshop中使用影拓的倾斜感应和喷枪笔刷功能。
第6页
接下来就是实际应用测试环节了，首先来安装影拓四代无线版的驱动程序，在附送的驱动光盘中，除了驱动程序外，还有数位板入门、使用技巧等资料，让新手也可以快速入门。

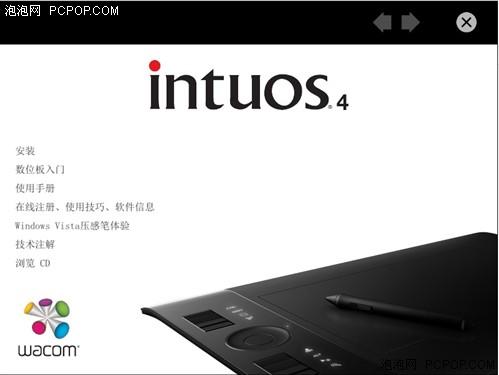

驱动光盘界面
安装好驱动后，就是连接数位板了，USB方式就不用多说了，接好连线，打开电源开关就可以了，而蓝牙连接则稍微复杂一些，在无线模式下，数位板会进入侦测状态，此时周围的电脑可以搜索到数位板，并进行连接，如果3分钟内没有实现连接，数位板就会自动关闭。

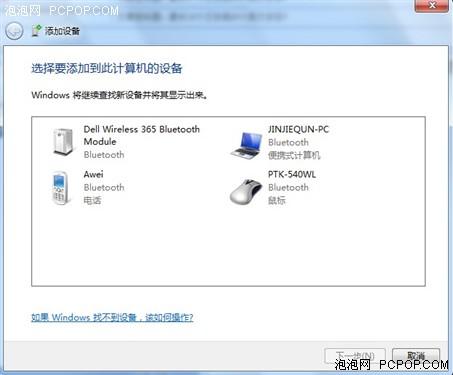

搜索到无线蓝牙输入设备PTK-540WL，默认为鼠标

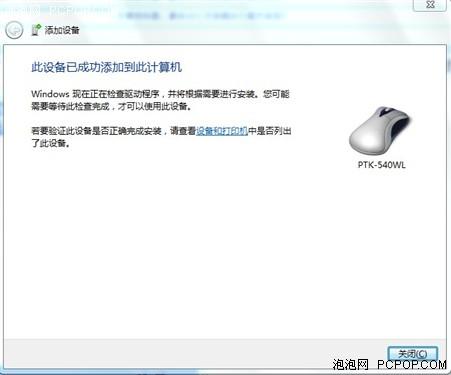

连接成功
连接成功后指示灯亮起
无论是在有线还是无线状态下，连接成功后，数位板的OLED指示灯都会亮起，也起到了确认连接的作用。在驱动程序中，可以调节OLED灯的亮度，也可以关闭，在无线状态下减少电力消耗，延长使用时间。
第7页
Wacom数位板的驱动程序功能非常强大，可以对数位板的按键功能、有效区域、压感笔的压力感应灵敏度等进行全面的调节，并对电池的剩余电量进行显示。

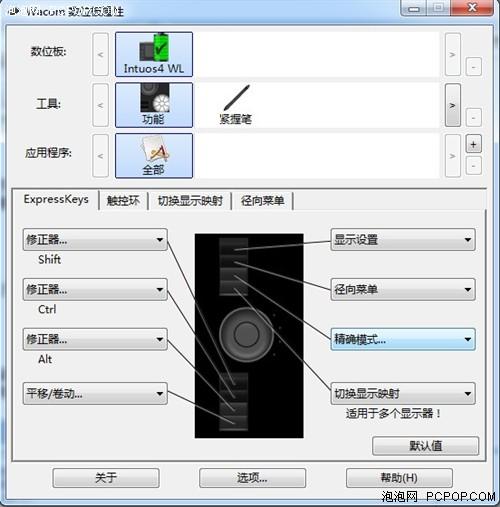

驱动界面

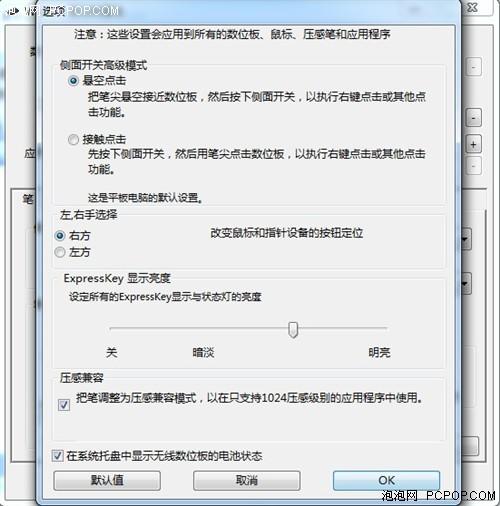

点击界面下的“选项”键
点击界面下的“选项”键，可以对压感笔上按键的点击方式、左右手使用习惯、OLED灯亮度等进行调节。

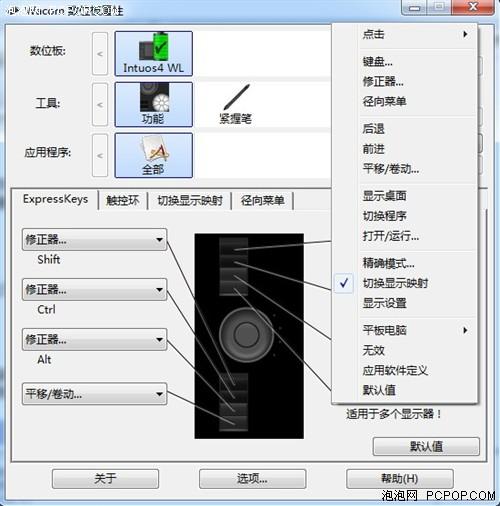

数位板支持按键功能自定义

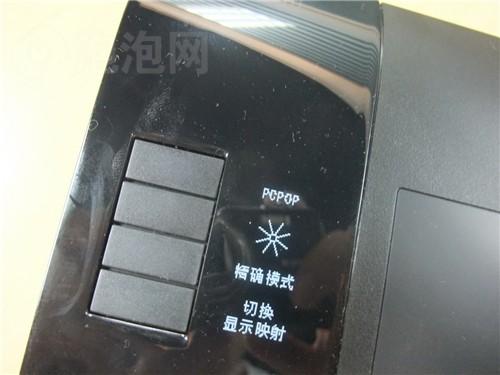

对按键功能进行自定义，并命名为“PCPOP”
在驱动程序中，可以对按键、触控环等进行自定义，如果选择的是组合键，还可以改变OLED灯所显示的字样。
第8页
同数位板一样，压感笔也支持按键功能自定义，并可对笔的压力感应、擦除时所需的力度、倾斜角度灵敏度等进行调节。

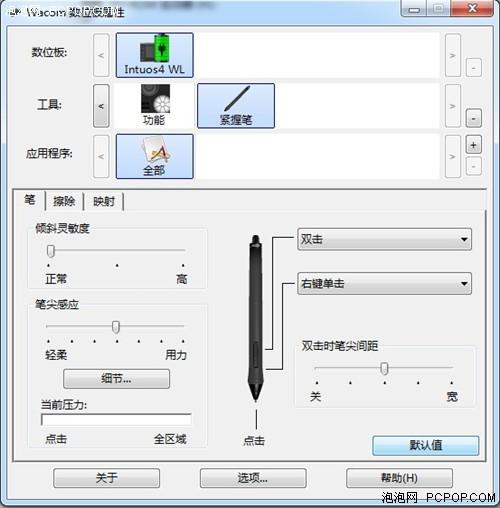

压感笔调节界面

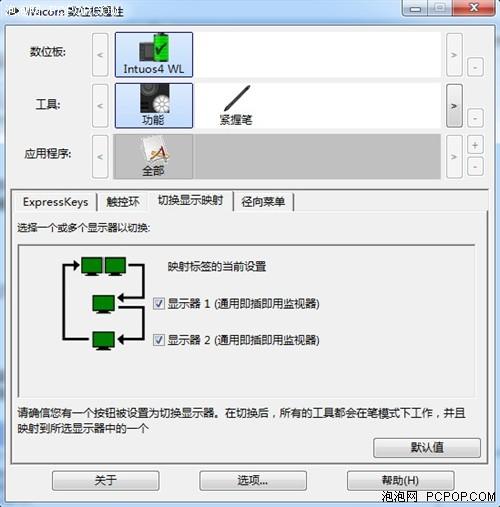

使用数位板上的快捷键可在不同显示器之间切换映射

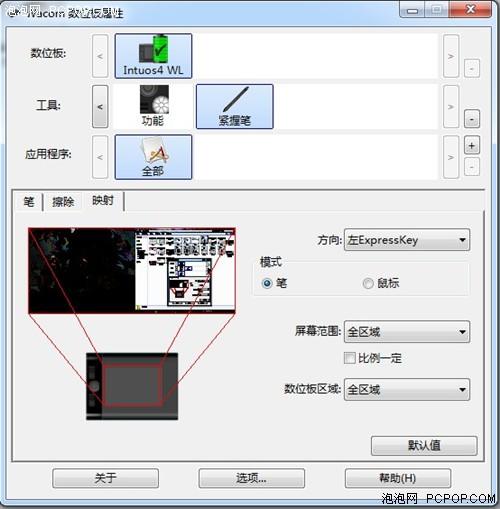

压感笔调节中可精确设定映射区域

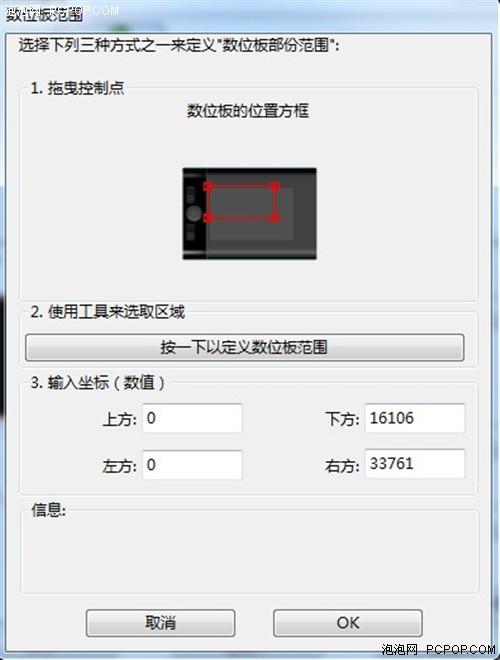

调节有效绘画区域的大小

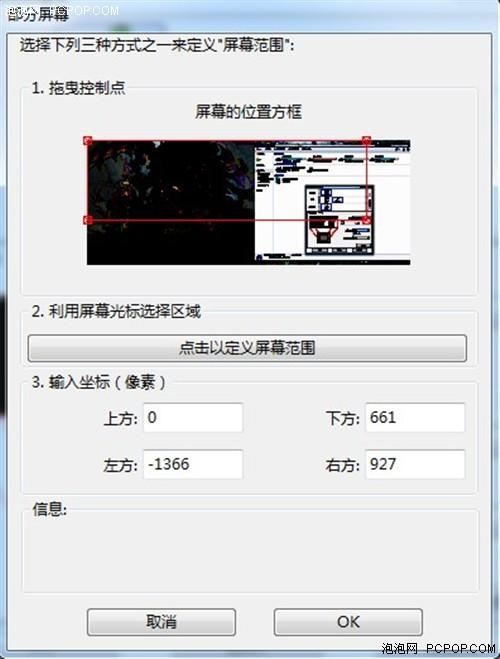

调节可控的屏幕范围
通过数位板的设置，可以让绘图区域映射到不同的显示器上，而在压感笔的设置中，则是精确调节映射的范围。
第9页
对于一款专业的数位板，当然应该用绘画来对它进行测试了，为此，小编特地从多媒体设计部请来了一位绘画专业的MM，通过绘制一幅作品，来看一看它是否能满足专业人士的需求。以下就是绘画过程中的一些截图。
绘画过程展示 一
绘画过程展示 二
绘画过程展示 三
绘画过程展示 四
五
第10页
绘画过程展示 六
绘画过程展示 七
绘画过程展示 八
绘画过程展示 九
完成效果
由于任务较多、工作繁忙，在这幅画还没有完成时，我们的画家MM就又被叫回去做专题页面了，而这幅画也只能到此结束，剩下人物的五官表情没有画，有些可惜，不过我们还是能够感受到这幅画所要展现出的轻松与融洽。
在使用感受方面，这位画家MM自己使用的就是影拓4代数位板，通过无线版进行绘画时感觉不需要什么适应过程，很容易就可以上手。绘画板对笔的压力变化响应非常灵敏，能够细腻的表现出线条的粗细渐变，走势顺畅自然，接近真正的纸面创作，将按键的功能更改成自己常用的设置后，操作起来也很快捷。由于这款数位板是采用无线蓝牙连接，在绘画时少了连线的干扰，感觉更自由些，同时也没有延迟、断线的情况发生，连接很稳定。而在有效使用距离上，这位MM只是在电脑旁使用的，因此对这一项没有答案，小编经过实际测试，在办公室环境中，6-7米的距离还是没问题的。
Wacom影拓四代无线版是影拓系列中的第一款蓝牙无线数位板，它保留了影拓四代的高端配置，可以满足专业人士的使用需求，并采用蓝牙（Bluetooth 2.1+EDR）连接，让用户能够自由的选择工作空间，不受连线的限制，是一款设计十分先进的产品，展现出了Wacom在数位板领域的领先实力。不过它的价位也相对高一些，比较适合专业性强、经济充裕的消费者购买。■
