【IT168 资讯】继我们前后报道了苹果2010版Mac 迷你的现身（见文章《2010版Mac mini惊现 每个方面都很出色》）和国外果粉提供的开箱照（见文章《比iPhone4更惊艳 2010版Mac mini开箱照》）之后，国外知名拆解网站ifixit又在第一时间为我们带来了新款Mac mini的详细拆解图，大家一睹为快吧！
在没有拆解之前我们已经知道，2010版Mac mini配备了HDMI接口，哎，真是让我们久等了！拆解之前让我们再回顾一下2010版Mac mini的硬件规格吧！
1、主频为2.4或者2.66 GHz的英特尔酷睿2双核处理器。
2、配备2GB内存（可扩展至8GB）
3、NVIDIA GeForce 320M独立显卡，显存为256MB DDR3（与最新的MacBook一样）
4、配备HDMI接口，最高支持1920×1080像素的分辨率
5、支持802.11n标准的Wi - Fi无线网络
6、配备SD卡插槽
2010版Mac mini的体积仅为1.4×7.7x7.7英寸，重量只有3磅，Mac mini给人的感觉就像是一本书的大小。

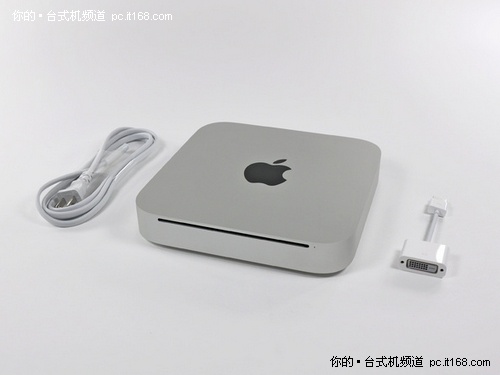

从左至右：电源线、Mac mini、HDMI转DVI的转接头

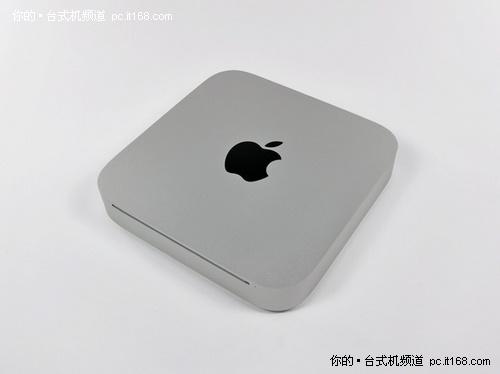

2010版Mac mini的一体式机身是由整块铝加工而成

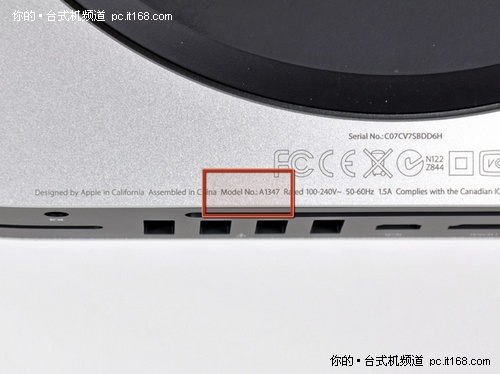

Mic mini边缘的黑色标识，很符合苹果新产品的风格，Mac mini的模具编号是A1347
新版Mac mini的接口布局，实在令人惊讶！

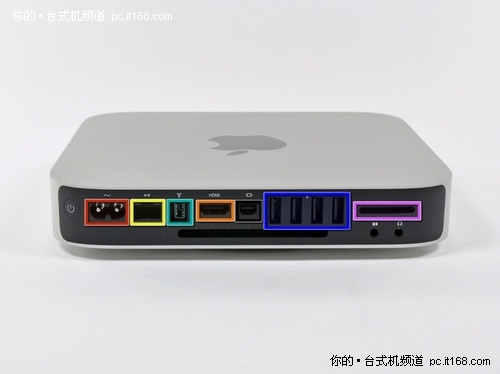

新版Mac mini接口从左至右分别是：电源接口、内置10/100/1000BASE-T以太网、火线800接口、HDMI接口、迷你DisplayPort接口、4个USB 2.0接口、SD卡插槽。

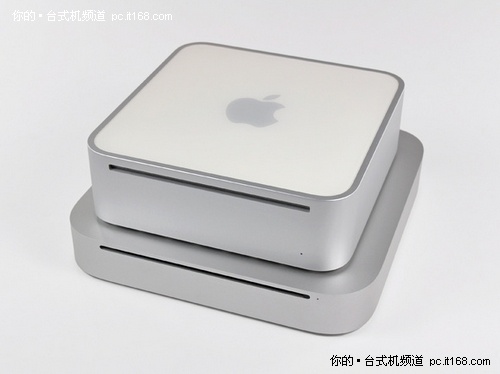

相对于旧版本Mac Mini的模型A1176，2010版Mac mini显得更薄更宽

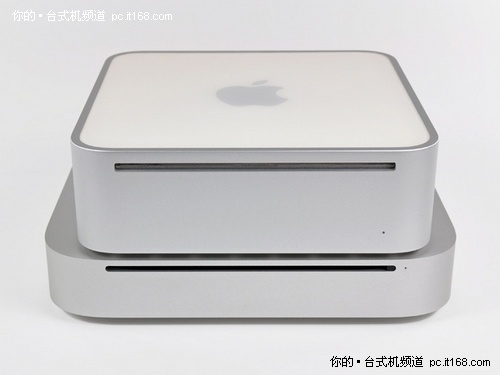

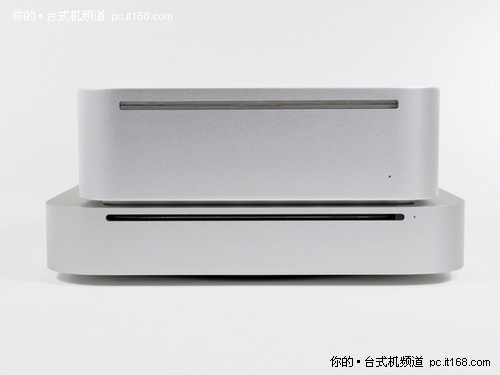

2010版Mac mini在高度方面较之旧版本有很大差别，明显更薄
2010版Mac mini采用铝合金一体成型工艺，看起来更简约利落
2010版Mac mini彻底拆解（三）

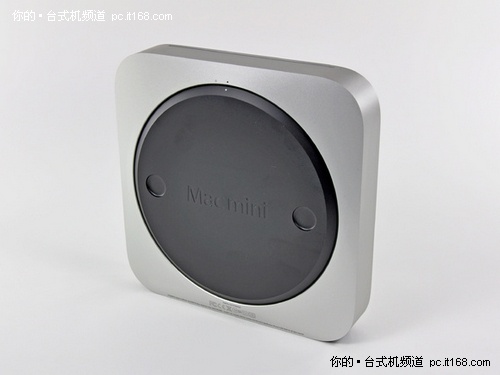

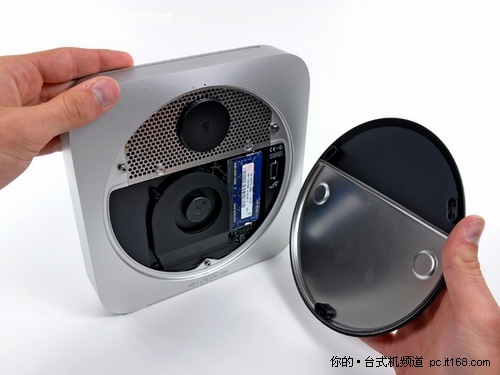

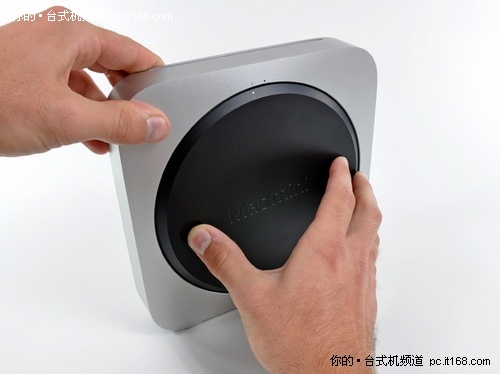

逆时针方向旋转，黑色的背板便可轻松拆除
这样的设计可大大方便用户更换内存和风扇

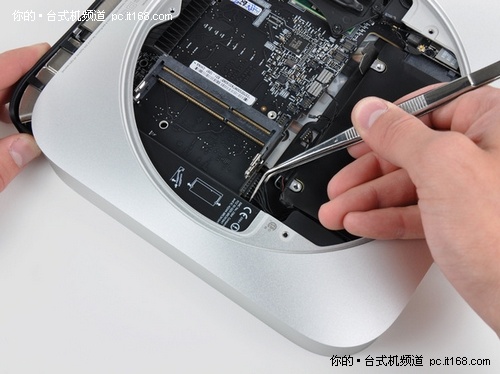

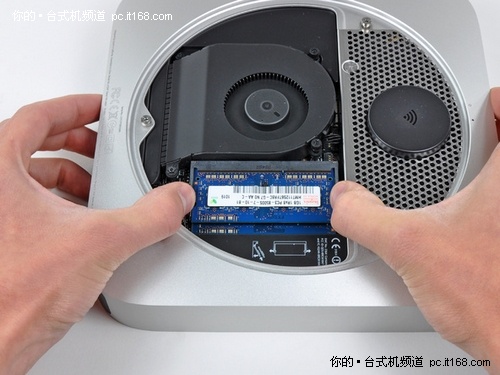

跟许多其他的苹果新产品一样，拆卸2010版Mac mini的内存非常方便
新版Mac mini拥有两个SO - DIMM插槽，支持高达8GB内存的扩展，扩展性比较强。

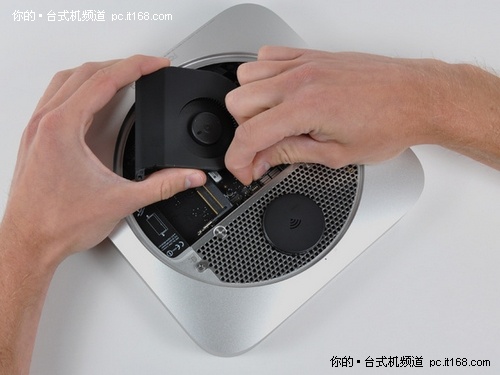

卸掉两个螺丝，可将风扇从电源连接器上拿掉
拆解新版Mac mini的风扇
新版Mac mini的连接器外观很漂亮，但是它跟苹果目前其他产品采用的都是一样的，没有什么新鲜，因为产品线是一样的。新版Mac mini上的三个螺丝均采用橡胶减震器隔离，这样的设计只是在较旧版本的苹果机上没有见到。低噪音和低振动是现如今苹果产品的一大卖点，据称待机时仅14分贝的噪音是这些苹果产品的测试标准。

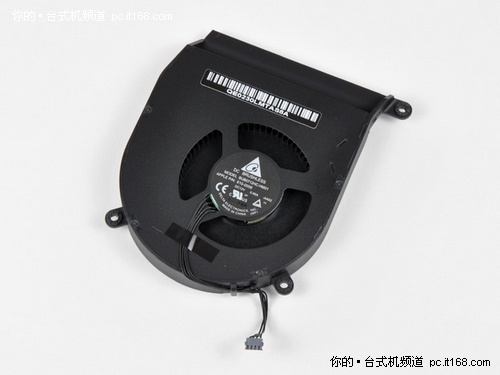

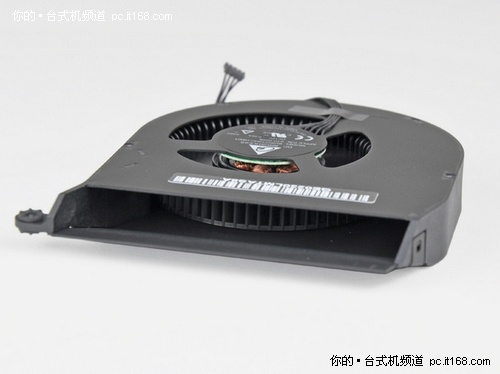

新版Mac mini的风扇和前几代的一样，新版Mac mini就是靠这个无刷风扇来冷却的
新版Mac mini采用的风扇的叶片密度非常高，因此它能保证足够的空气推送量又能控制噪音

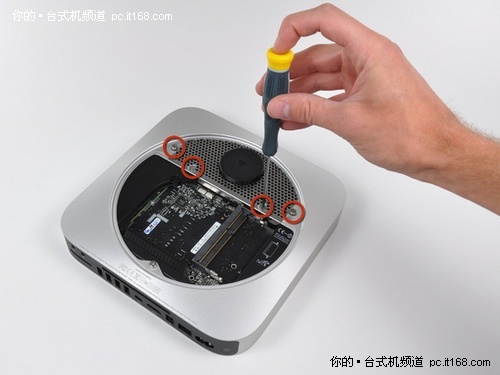

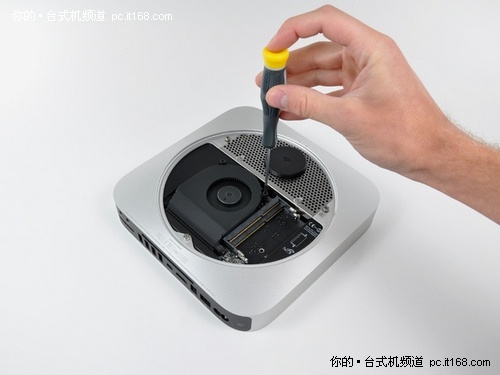

Wi - Fi天线板是由四颗螺丝固定，将这四颗螺丝取下

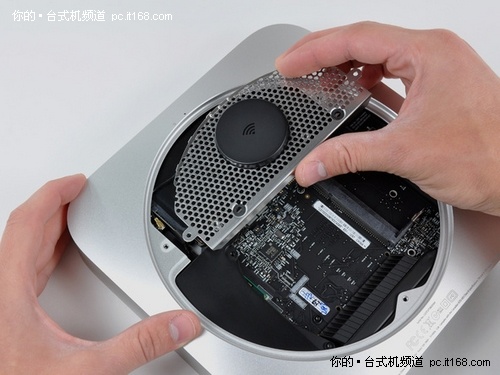

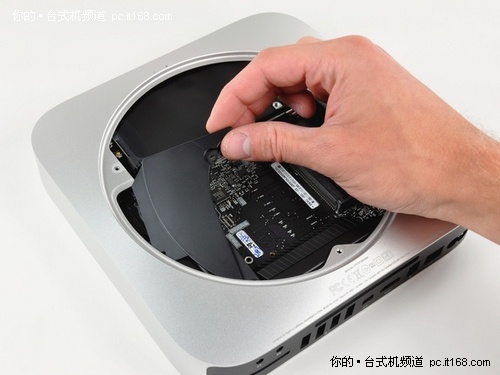

小心摇动Wi - Fi天线板，可将天线板从外壳中取出

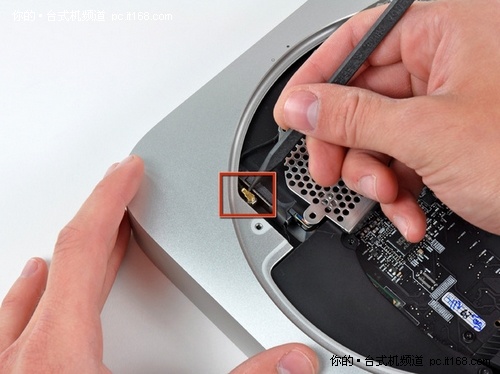

顶端的Wi - Fi天线连接器隐藏在硬盘驱动器旁边的天线板下面

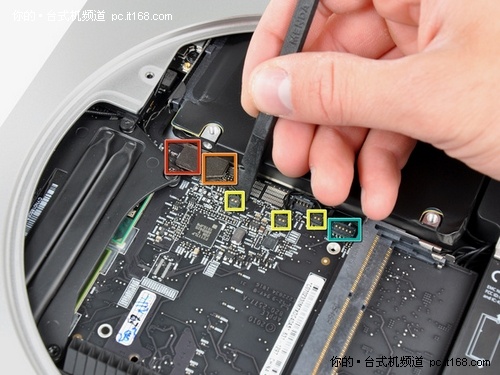

拆下塑料罩，我们才能进一步看到电路板上的各种连接器
从左至右分别是：硬盘排线、光驱排线、热感应线和红外模块线

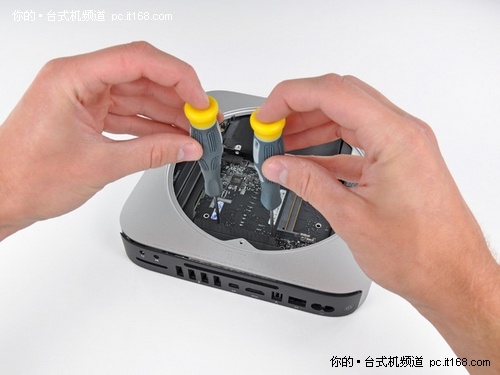

在新版Mac mini里有两颗隐藏的小孔，使用专用的拆解穿过它们就能拆解苹果的U型电路板
在完全滑出电路板之前，我们必须断开电源连接器
断开电源连接器

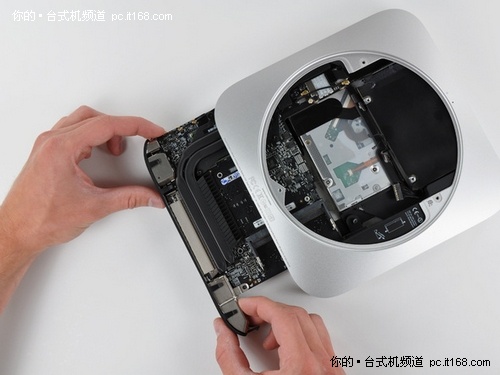

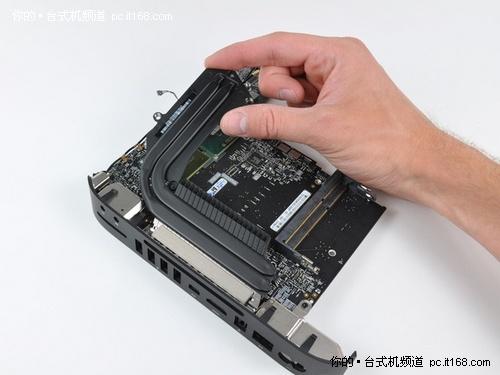

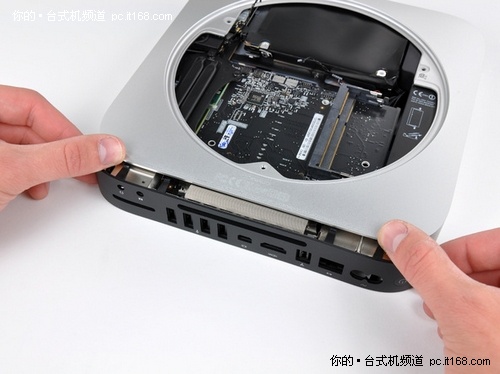

断开电源线之后，电路板就能轻易取出

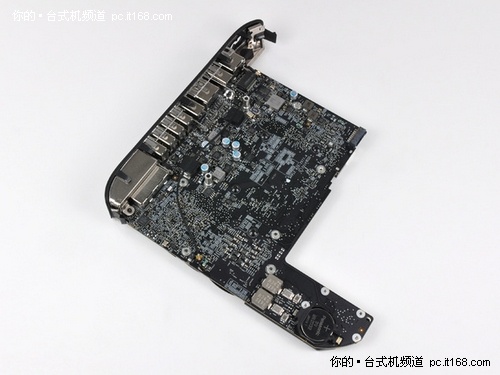

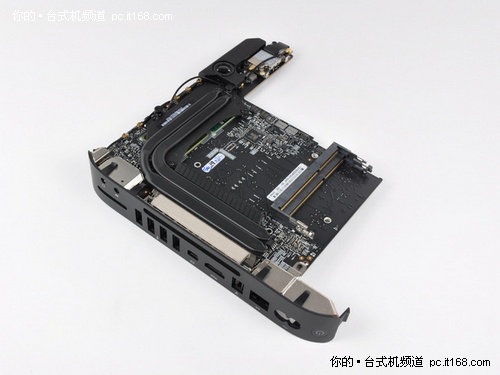

电路板和I / O框架集正面
电路板和I / O框架集背面，为了极简的一体式造型，苹果重新设计了天线的位置，I / O框架两端出现的组件即是新版Mac mini的两个辅助天线
扬声器的逻辑电路板由两个螺钉固定

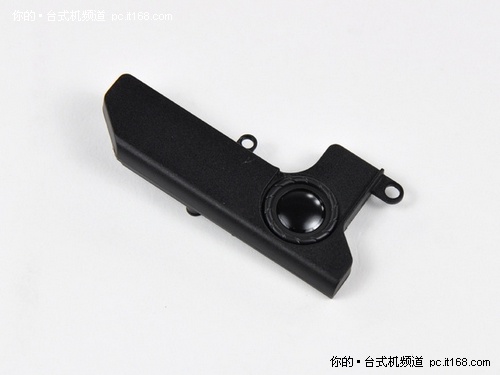

新版Mac mini配备的3.8英寸低音喇叭
在扬声器的旁边，我们可以看到Mac mini配备的AirPort Extreme卡槽

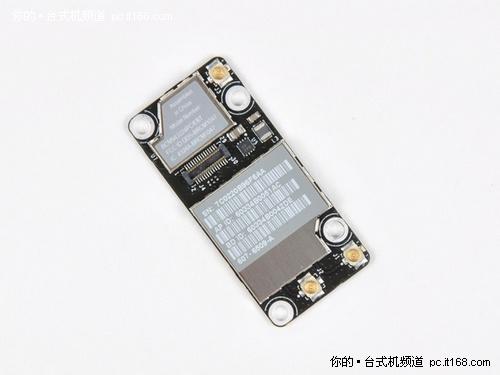

在2010版Mac mini的中部，可以看到802.11n Wi - Fi无线网络模块和蓝牙2.1模块

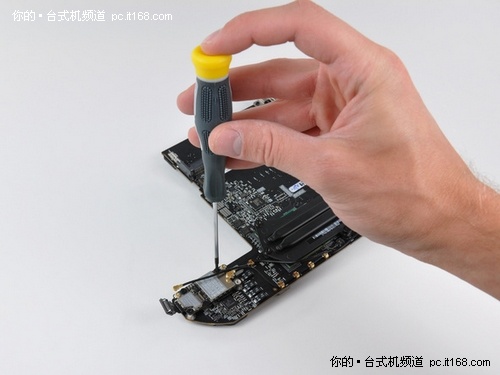

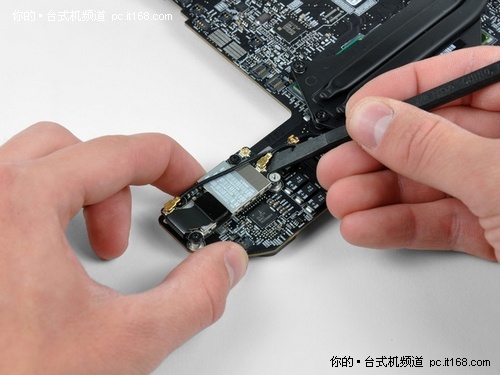

在断开剩下的两个连接器和数据线之后，我们可以轻易地将AirPort卡从电路板中拆下

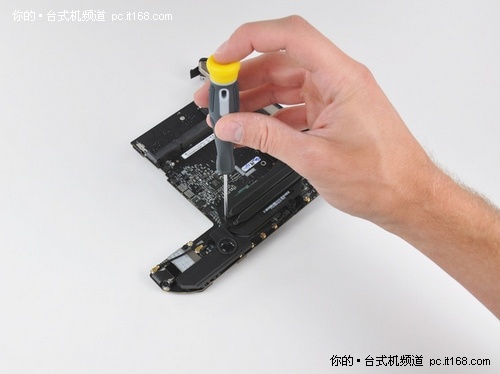

有两颗加有弹簧的T8六角螺丝钉来固定上面形状怪异的散热器和处理器之间的相对位置
为了节省空间，散热器采用倾斜排气孔设计，这样更加便于风扇带走热量

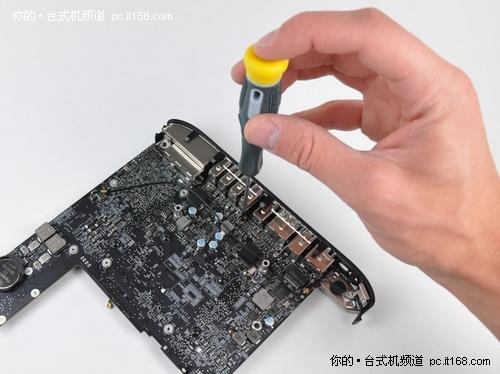

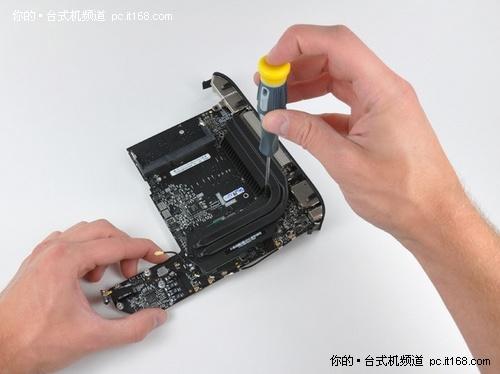

新版Mac miniI / O的框架由几颗T6六角螺丝钉固定到电路板上
在这张图片中，我们能更轻易地看到两个I / O挡板的天线。长天线用来接地，应该是为了更好地传输信号。

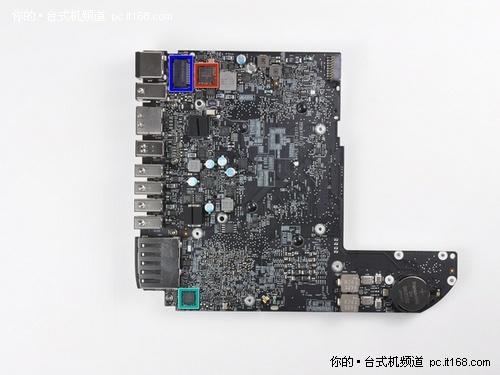

下面让我们一起来看看新版Mac mini裸露的电路板吧。

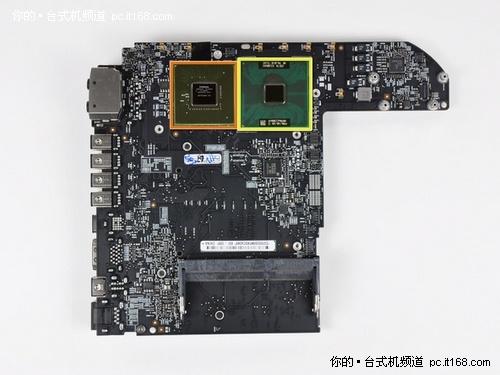

从左至右：显存为256MB的NVIDIA GeForce 320M独立显卡、主频为2.4 GHz的英特尔酷睿2双核P8600处理器
左：三角洲LFE9249 - R离散网络过滤器，右：博通BCM57765集成千兆以太网控制器和记忆卡读卡器
下：卷云4206ACNZ音频控制器

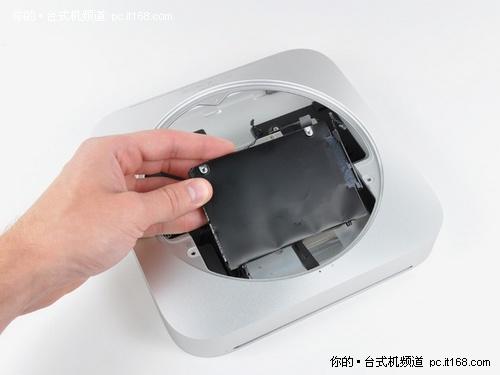

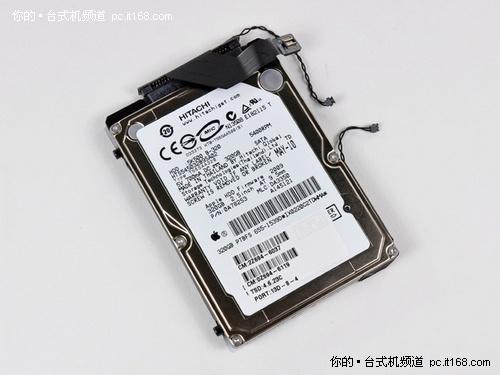

新版Mac mini配备了320GB或500GB的SATA硬盘，但遗憾的是非服务器版本的只有一块硬盘
新版Mac Mini是否有着跟前作一样的可改性还有待考证，笔者觉得还是购买服务器版本比较好

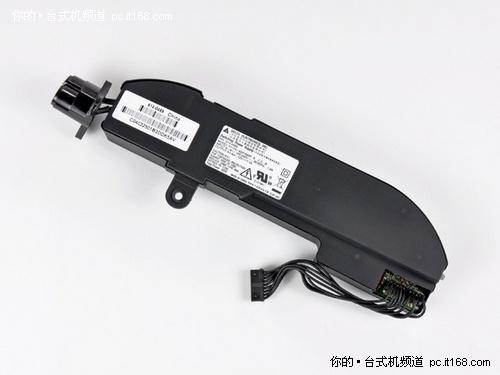

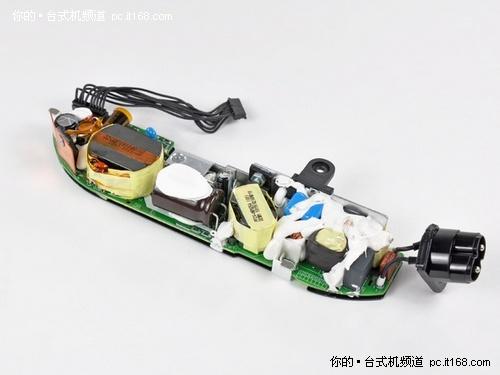

新版Mac Mini的电源供应为12V、7安培，而iMac 27“的电源供应为12V、25.8安培

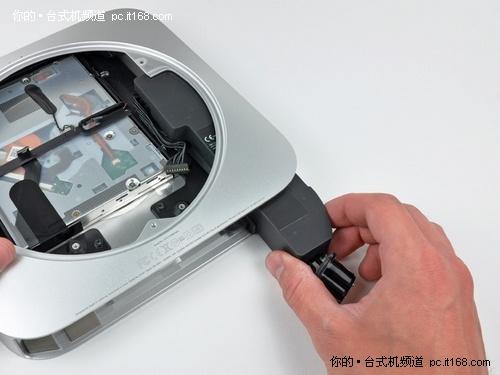

跟苹果iMac一样，新版Mac mini从此跟外置AC适配器说再见了

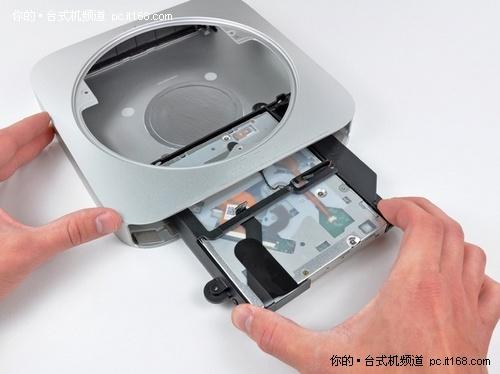

从铝合金一体机身中取出光驱托架，这可是一个全新的光驱哦
图为圣电容，拆解时当心指尖

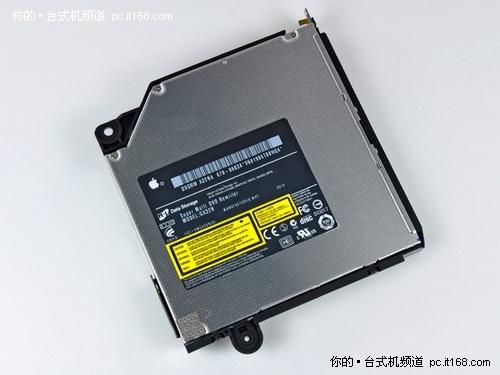

光驱：Hitachi-LG Data Storage (HLDS) Super Multi DVD刻录模型——GA32N

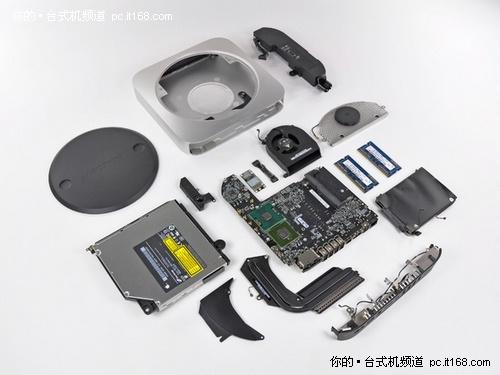

拆解后的新版Mac mini所有的零部件，据悉Mac min还有小型服务器版本
