第1页：Neo不是救世主，新模尊诞生
随着NVIDIA GeForce GTX480/470高阶显卡的震撼登场以及Intel Core i5/i3的渐入佳境，升级爱机成了很多玩家的头等大事，而更换马力更强的电源首当其冲。最近，欧美知名机电厂商安钛克（antec）瞅准时机推出了全新的Neo ECO模尊系列电源产品线。首批模尊电源定位中高端市场，包括Neo ECO 400、Neo ECO 450、Neo ECO 520和Neo ECO 620四款新品。
安钛克是一家出货量非常大的机电ODM厂商，多年来在欧美市场一直秉持薄利多销的运营理念，旗下电源产品性价比相对较高。当然了，在购买力相对较低的中国大陆市场，安钛克电源的性价比优势主要体现在400-600W中端市场。
在国内市场，很多高端玩家只重产品性能而无视价格的高低，动辄上千、甚至两三K的高端电源毫无性价比可言；而对于入门级电源而言，虽然它们售价低廉，但做工用料往往能省则省、性能孱弱不堪，性价比成色不足，所以性能和售价更为平衡的中端产品线才是性价比诞生的摇篮。
而在这个规模庞大的中端市场，安钛克建树颇丰。我们知道，入门级主流市场大部分份额已经被航嘉、金河田等国产一线机电厂商瓜分殆尽，但是这些厂商的研发能力相对薄弱，在中端市场难占上风；而在高端市场，众多实力不俗的台系厂商稳坐钓鱼台，虽然安钛克偶尔也会在风生水起的高端市场小试身手，但安钛克的主攻战场依然还是中高端市场。
经过多年的洗礼，安钛克在中高端市场取得不俗的成绩，而且催生出了一批颇具性价比的中端产品，比如说之前的Neo ECO 500W。而这次，安钛克又在Neo ECO的基础上推出了Neo ECO模尊系列。
说道安钛克的Neo ECO模尊系列，我们知道，Neo是救世主的意思，而ECO代表“Economic:经济”与“Ecology:环保”两种含义。从字面意思上看，Neo ECO模尊是一款经济又环保的产品系列。日前，我们收到了Neo ECO模尊系列的中Neo ECO 520，下面我们就来详细了解一下这款产品吧。
第2页：来自加州，安钛克模组520W到
和之前的Neo ECO 500W采用简易包装不同，全新的Neo ECO 520在外包装上采用了安钛克传统的风格，看上去非常气派。
从外包装上，我们可以获得这款电源的大部分信息。在正面，除了左上角和右上角我们熟悉的“Believe it”广告语以及80Plus白牌标示外，ATX 12V V2.3版规范、突破传统的模组设计、节能等特点也是“一览无余”。
另外，在外包装的一侧我们可以看到，安钛克Neo ECO 520的效率高达85%，配备一个12cm散热风扇，具备不错的高效超静音效果。采用堪称突破传统的模组设计，采用主动式PFC设计，520W实续功耗，绝对实瓦实标。到底是不是这样，还有待我们进一步的检验。先来看电源外观：
左为之前的Neo ECO 500W，右为最新的Neo ECO 520

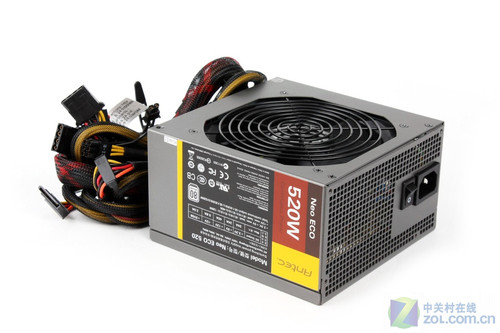

安钛克Neo ECO 520
出风口（左）和进风口（右）

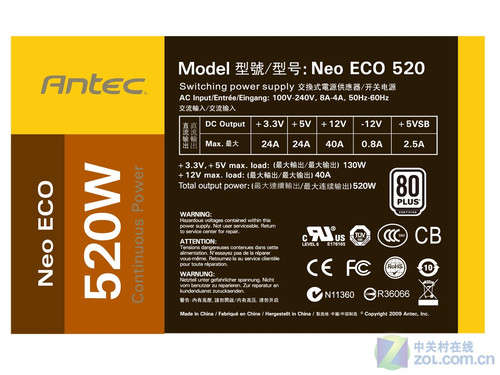

铭牌
再看铭牌。采用单路12V输出，最大输出40A，最大功率输出为480瓦，足以满足当前高功耗CPU和显卡。3.3V和5V的最大输出为20A，联合输出为130瓦，5VSB的最大输出电流为2.5A，符合Intel最新的电源设计规范。

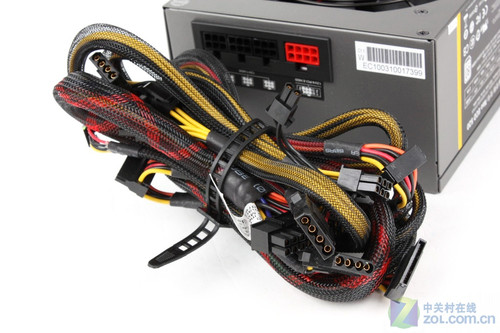

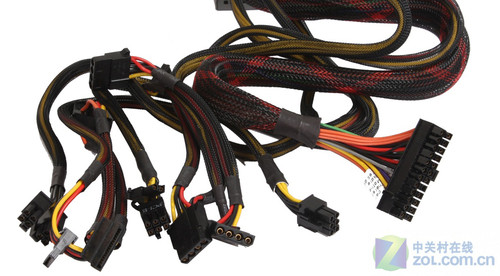

电源线材

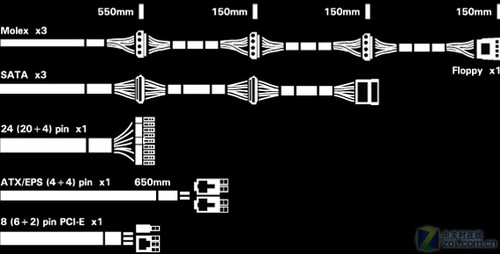

安钛克Neo ECO 520的原生线材有1个20+4pin接口、1个4＋4pin处理器加强供电接口、1个6pin显卡加强供电接口、1个6+2Pin显卡加强供电接口、3个大D字接口、3个SATA接口、1个软驱接口，另外还有6个模组化接口可以扩充其他线材。
1f66第3页：条条皆是钱，破传统模组方案
虽然我们还没见识Neo ECO 520白牌的节能实力，但是在避免浪费方面，安钛克 却还有奇招。下面让我们再来了解一下安钛克模尊Neo ECO系列的模组设计方案。
我们知道，一般的模组电源都会配备足够多的模组化接线，但是对于用户而言，这么多接线往往在实际应用中根本用不完，这无疑造成了很大的资源浪费，毕竟这些线不是商品房，它不会不停的涨价。

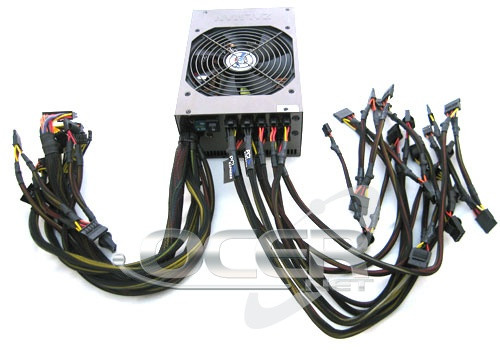

如此多模组化接线，您真的用的到吗？（图片来源：itocp）
安钛克Neo ECO 520电源都附带了够用的原生线材，除了不能满足部分SLI/CF用户外足够用户应付绝大部分中高端玩家的需要，所以为了避免浪费，虽然安钛克Neo ECO 520有模组化接口，但没有提供附带模组化接线。
安钛克Neo ECO 520电源附带原生线材非常充沛

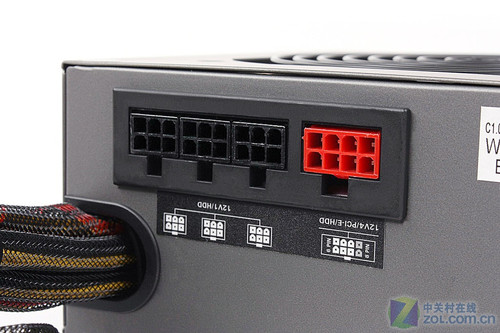

模组接口
当然了，安钛克Neo ECO 520的模组接口可不是摆设，如果有需要的话用户可以在购买电源时自行选购模组化的线材，用几根买几根，避免浪费预算，而且单根的价格也不贵。
左侧为模组方案，机箱内非常整洁，右侧为传统电源，内部凌乱不堪
安钛克Neo ECO 520模组化电源的特点远不仅于此，因为模组设计的电源布线更加简洁，有利散热。非模组电源会造成机箱内风道受阻，降低散热性能。
第4页：配备12cm风扇，静音效果出众
Neo ECO 520采用12cm静音风扇，和大部分电源采用的14cm风扇相比静音效果非常明显。
众所周知，相同转速下小扇叶的风量小，噪音也小。大多数电源迫于高发热都使用14cm风扇，Neo ECO因为转换效率足够高，电源工作时产生的热量比一般电源少，所以使用一个12cm风扇抽风就足够满足散热需求，噪音自然比绝大多数14cm风扇的电源要小。

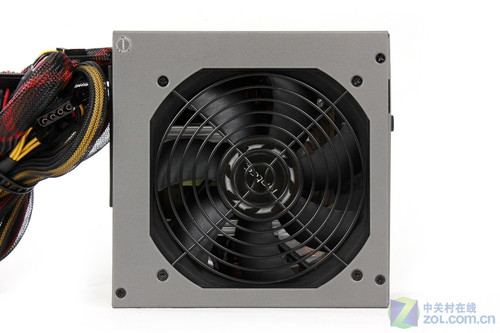

Neo ECO 520的12cm静音风扇
Neo ECO 520的12cm静音风扇

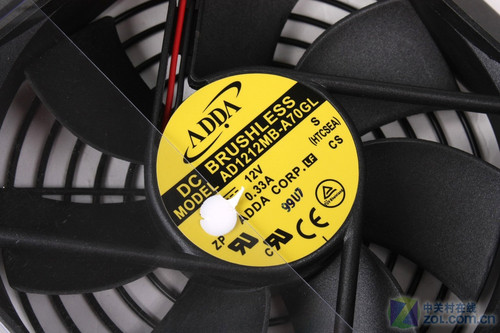

从这种特写上我们可以看到，Neo ECO 520的12cm静音风扇采用双滚珠轴承设计，出自大厂ADDA之手，电流0.33A，电压12V。为了更加直观的了解这款电源的静音效果，我们在10——100%十个负载下对其行进了详细的测试，并记录了每个负载出风口的温度。
风扇转速

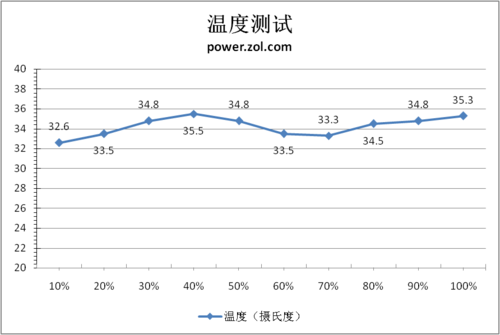

温度表现
如果一款电源的12cm风扇转速能够在控制在800rpm以内的话可以称之为绝对静音，在1200rpm以内都算是静音效果非常出色的电源。通过测试我们不能发现，安钛克Neo ECO 520的风扇转速表现不错，静音和散热得到有效平衡。当然高转速换来了低温度，这对于电源的使用寿命大有裨益。
第5页：内在美才是真的美，暴力拆解
220V市电进入电源后经过的第一部分是瞬变滤波电路，也就是通常我们所说的EMI电路。瞬变滤波电路的作用是保护电源及设备不受市电中高频杂波的侵害，抑制开关电源产生的传导骚扰窜入市电，并且能遏制电源内部的电磁辐射对用户或其他设备造成伤害。
瞬变滤波电路一般分为两级，一级负责交流滤波而一级负责抑制电压突波。瞬变滤波电路应该由负责滤除共模干扰的Y电容、负责滤除差模干扰的X电容、负责消除瞬态高压浪涌的MOV压敏电阻、以及差模电感线圈与共模电感线圈构成。
瞬变滤波电路是市电进入电源的第一道关卡，所以尤其重要。遗憾的是，除了高价产品，我们很少看到满意的EMI电路。常见的电源都仅有残缺不全的1、2个电感线圈安规电容，MOV更是成了传说中的东西。Antec Neo ECO 520是不是这样呢？我们一起来看一下：

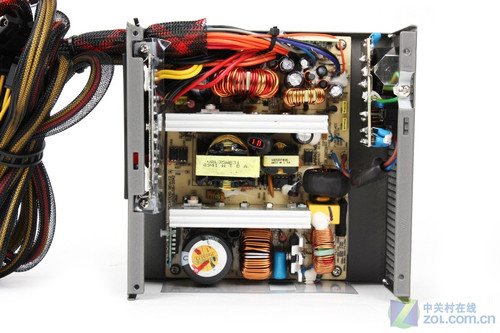

Antec Neo ECO 520内部一览

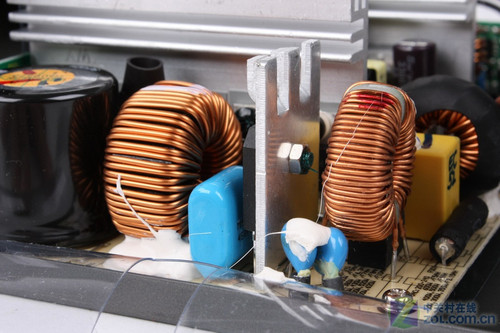

一级EMI（左侧）和二级EMI（右侧）
Antec Neo ECO 520的一级EMI包括1个Y电容和2个X电容，两级EMI滤波电路则配备了1个Y电容，2个X电容，2个共模电感，并且使用了MOV压敏电阻，用料相当之充沛，能够做到优秀的滤波效果。
整流桥被安装在散热片上
Antec Neo ECO采用流行的双管正激拓扑，整合PFC/PWM功能的控制芯片为CM6800，这款芯片常见于500W左右功率的80Plus电源上面。

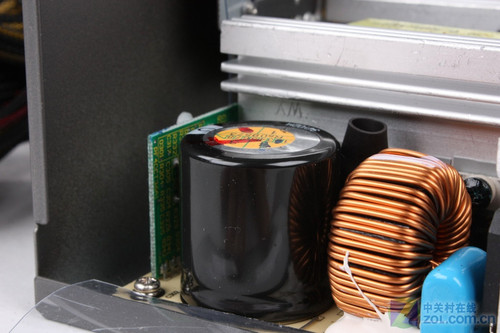

一次侧用料非常扎实：滤波电容采用高品质日系产品，耐压400V，耐温85℃，容量330uF

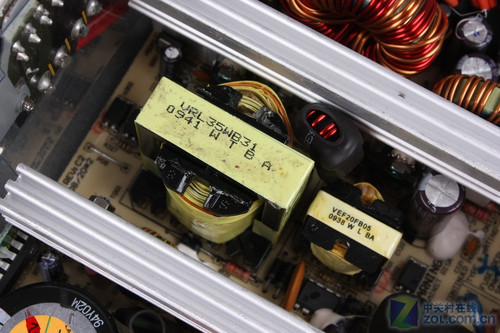

主变压器、待机变压器和3.3V磁放大电感

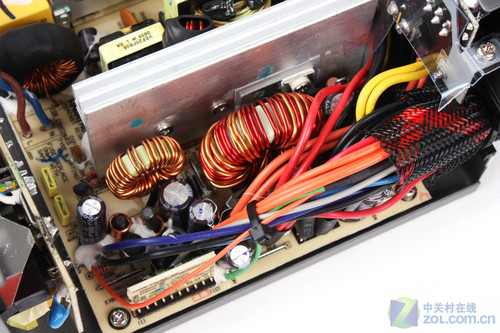

低压整流电路，做工用料同样出色
第6页：效率达85% 超80Plus铜牌标准
安钛克Neo ECO 500W是一款通过80Plus白牌认证的电源，也就是说，它在20%、50%以及100%负载下的转换效率都在80%以上。
安钛克Neo ECO 500W能否做到这点呢？下面我们就来通过实际测试来检验一下它的转换效率到底有多高。本次测试我们使用的测试设备为电子负载仪、示波器、台式万用表、光电转速器。

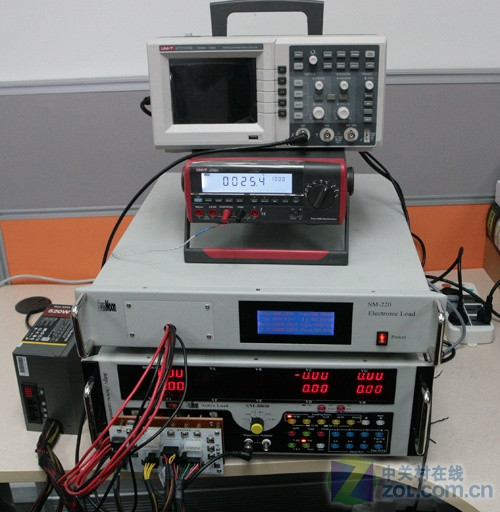

测试平台

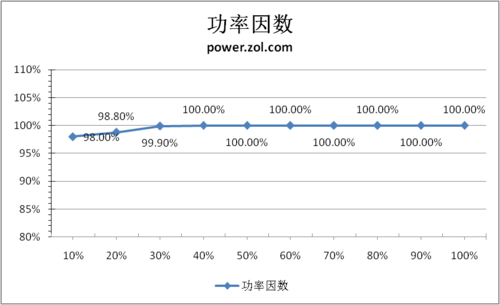

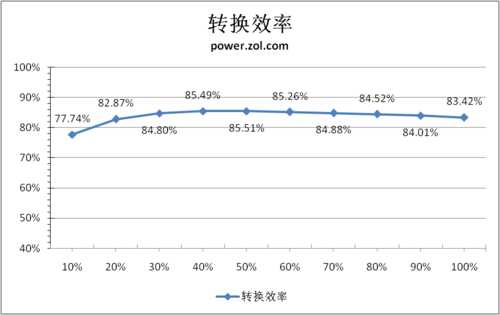

通过测试我们发现，实际上安钛克Neo ECO 500W已经达到了铜牌品质，20%、50%以及100%负载下的转换效率分别为82.87、85.51以及83.42%，而铜牌的标准为82、85以及82%；另外，虽然功率因素对于消费者而言并无直接利害关系，但用来参考一款电源的品质还是非常必要的。通过测试我们发现，安钛克Neo ECO 500W的功率因数达到了惊人的100%，实属罕见。
第7页：只效率高不行，电压稳定测试
目前品牌电源的设计都要遵循Intel的ATX12V规范。根据这一规范，除-12V之外的各路输出电压的偏离幅度不得超过5%，如果待测电源能够控制在5%以内则证明是一款合格产品。

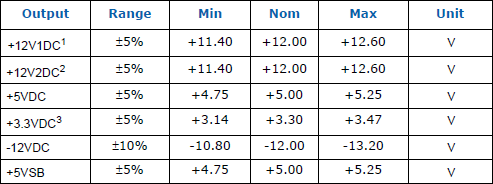

摘自Intel ATX12V 2.3规范

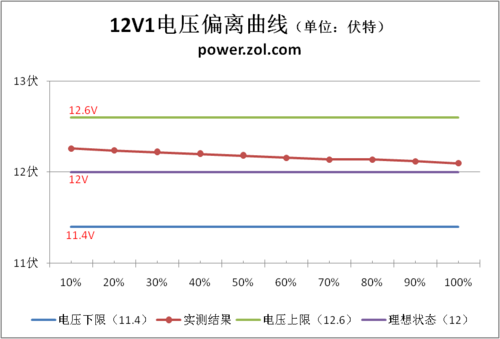

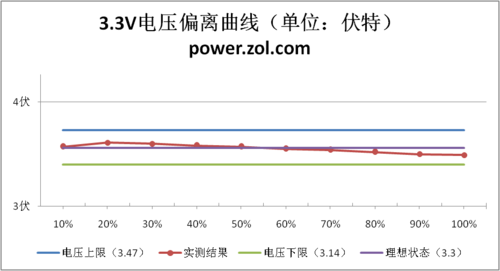

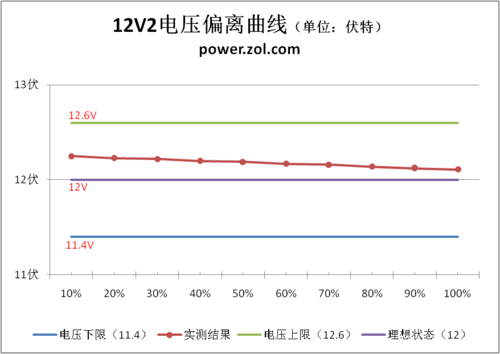

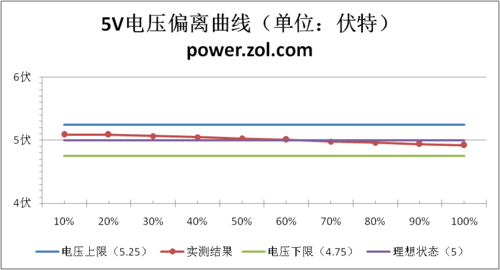

通过电压偏离测试，安钛克Neo ECO 520电源的+3.3V、+5V以及+12V输出虽然都在Intel的ATX12V规范以内，表现非常出色。值得一提的是，+12V输出都在12V以上，也就是说，让过再给12V加重载的话，安钛克Neo ECO 520的转换效率还会有所提升。
第8页：电压纹波测试及最后总结
纹波测试检测电源在满载状态下各路输出的直流波形，分为低频10毫秒与高频10微妙两个频段测试，Intel规定电源+12V满载时高低频纹波上下振幅之和不能超过120mV，+5V/+3.3V满载时高低频纹波上下振幅之和不能超过50mV，下列示波器截图显示了Antec Neo ECO 520电源在满载状态下的纹波表现。
+3.3V下的低频噪声（左）和高频纹波（右）
+3.3V测试，纵轴每刻度为10mV，高频和低频纹波振幅之和不超过30mV。
+12V下的低频噪声（左）和高频纹波（右）
+12V测试测试，纵轴每个刻度纹波设定为20mV,高频与低频的振幅均为80mV左右，不能算很出色，不过离Intel苛刻的纹波规范红线还有段距离。
总结：超80Plus铜牌标准的高转换效率、强劲的+12V输出能力、突破传统的模组化设计已经不俗的静音效果，可以说Antec Neo ECO 520具备了高品质电源所有特性，不过目前该电源的报价只有530元左右，是中高端市场不可多的的高性价比产物。
最后笔者想说的是，500元价位的选择确实非常多，但是能够把高品质模组化电源做到该价位的厂商并不多，希望Antec能够继续延续这种低价格高品质的路线。
