网吧最佳选择 百盛绿盾450电源拆解评测

【IT168机箱电源频道】DIY电脑领域成为了节能环保团体的重点打击对象，特别是网吧，数百台机器24小时工作，光是待机的供电量已经让人惊讶！现今的网吧机器基本都是主流配置，独显平台在游戏负载当中时刻耗费惊人的电力资源，所以网吧机选个节能的电源非常重要，除了能够帮国家节约资源之外，还能减少不少电费。

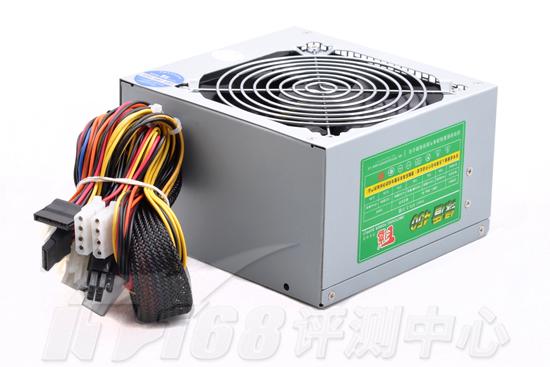

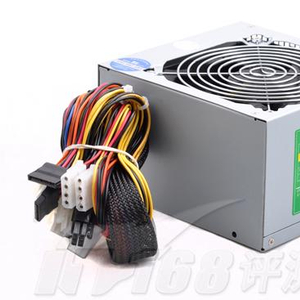

百盛绿盾450

对于网吧老板来说，数百台机器都用上节能电源，前期要投入不少费用。最近，以产品高性价比而著称的百盛，针对网吧用户推出了新款节能电源——绿盾450，初看产品感觉外观设计朴实，但作为一款额定功率为300W的电源来说，绿盾450的配置相当豪华，外壳采用了厚实的镀锌钢板设计，而且主电源还采用了尼龙网包裹，凭借百盛一贯的优秀质量，绿盾450应该是现代网吧机最标配的节能电源之一。

产品外观设计与规格

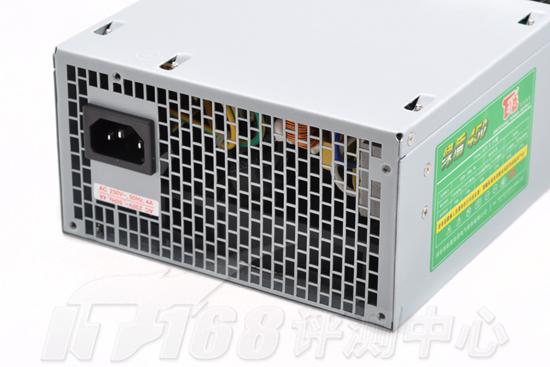

栅栏型散热孔

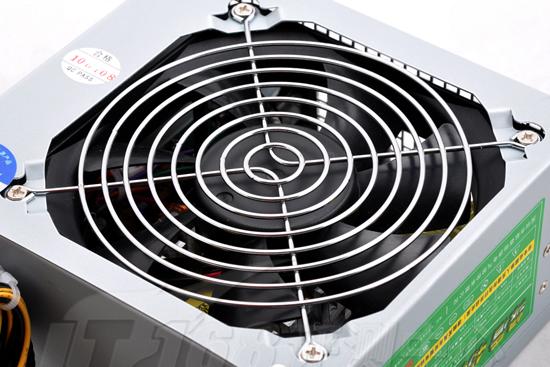

12CM风扇

百盛绿盾450作为网吧标配电源来说，电源的散热性能备受关注，我们看到绿盾450采用了通风面积更大的栅栏型散热孔，而且散热配置方面选择了12cm大尺寸风扇，这样设计除了能够确保电源内部散热过关，还能迅速带动箱内通风，把箱内热风排出箱外。

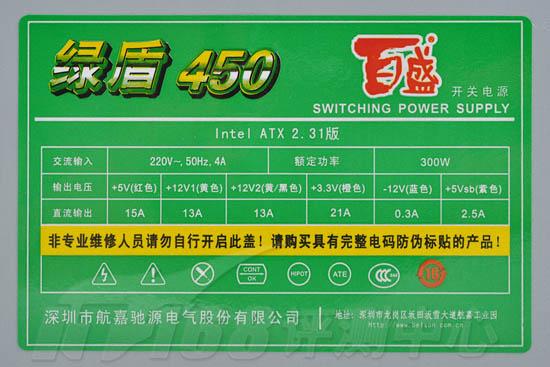

电源铭牌

从铭牌信息来看，百盛绿盾450符合Intel ATX12V 2.31版规范，额定功率为300W，双路+12V输出方案，每路+12V输出可达13A，这样的电流配置基本可以满足GTS250级别独显平台。

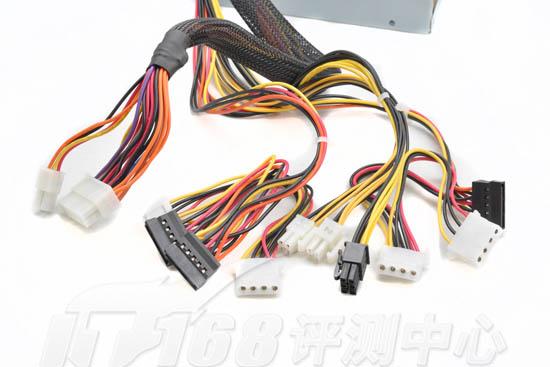

输出线材

百盛绿盾450的电源线配置完善，可组合24PIN电源主线已经预备好蛇皮的包裹，人性化的可组合式8pin接口可兼顾到不同主板的需要。独显平台已经是网吧机的主流配置，所以6pin显卡辅助供电接口的配置显得非常必要，其次3个大4PIN接口，加上3个SATA硬盘供电接口，基本可以满足主流用户需求。

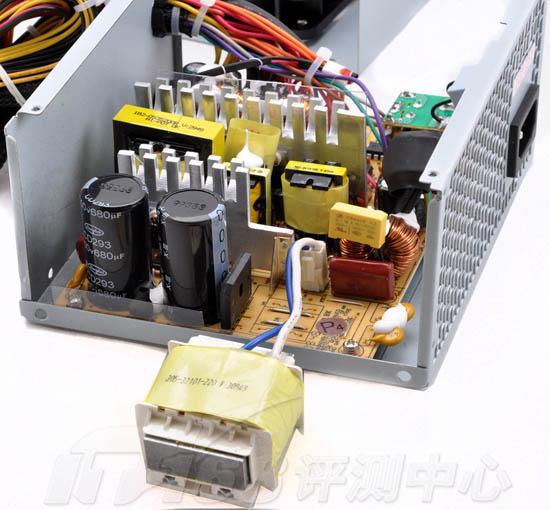

电源内部拆解

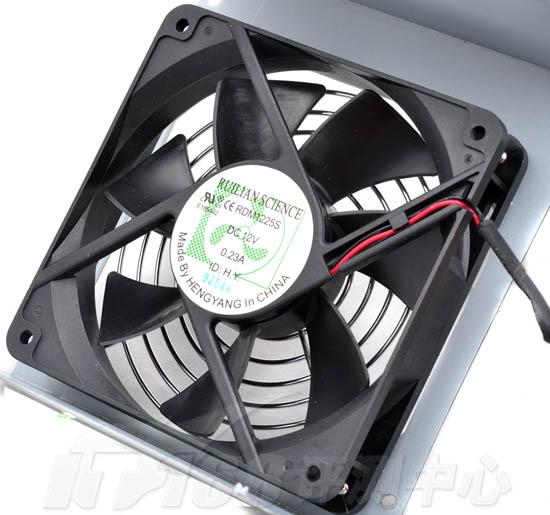

瑞联12cm大尺寸风扇

当我们拆开百盛绿盾450的时候，可以看到内部配置了一颗瑞联RDM1225S风扇，12cm尺寸电流输出DC 12V 0.23A，由电流配置来看，风扇噪音表现不错。

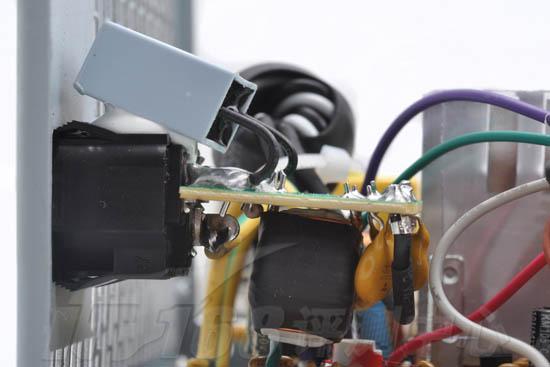

一级EMI滤波电路

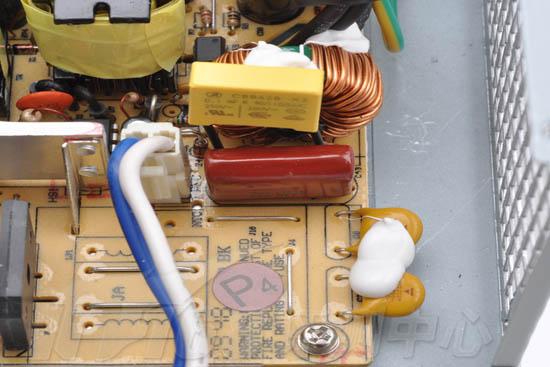

二级EMI电路

百盛绿盾450电源的一级EMI电路整合在节电接入口的PCB板上，整体用料毫不马虎，一颗X电容、一对Y电容以及一颗共模电感组成一级EMI电路；而二级EMI电路采用了各一颗共模电感与X电容组成。一级EMI-二级EMI电路之间采用了磁环来抑制电磁干扰，完整的两级EMI滤波电路、毫不缩水的用料等设计让我们看到了百盛电源精益求精的制作精神。

PFC与低压滤波电路

被动PFC设计

尽管百盛绿盾450只是采用了入门级电源惯用的被动PFC设计，但是被动PFC设计在成本方面更有优势，产品的性价比更出众。

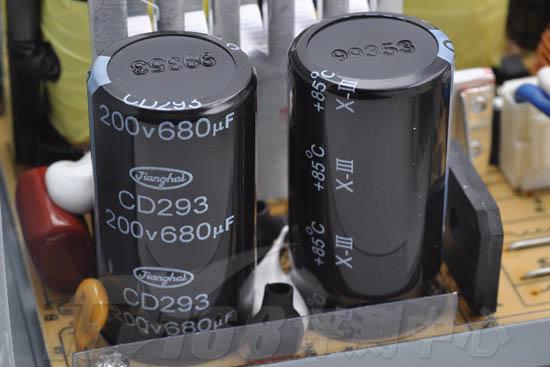

两颗680uF 200V高压滤波电容

百盛绿盾450电源的高压滤波电路采用了两颗江海牌680uF 200V电容，从电容容量来看，已经达到350W级电源标准，看来百盛对这款电源的设计有颇大余量。

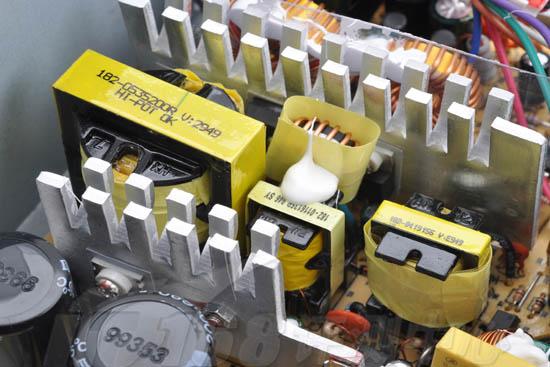

变压器电路

高频脉冲直流电通过三桥式开关变压器降压后，变成低频脉冲直流电，这一电流的高低压转换过程，在绿盾450的开关变压电路上设计匹配恰当，而且有两段开叉式厚大的散热片错落其中，确保了开关管在电源工作过程中的散热要求。

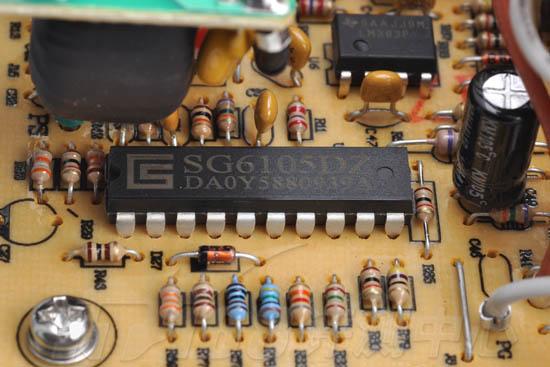

SG6105DZ

 百盛绿盾450采用了SG6105DZ保护电路控制芯片，产品所具备的防雷击、过流、过压、过载、欠压以及输出电路等保护功能完全靠这颗芯片实现。

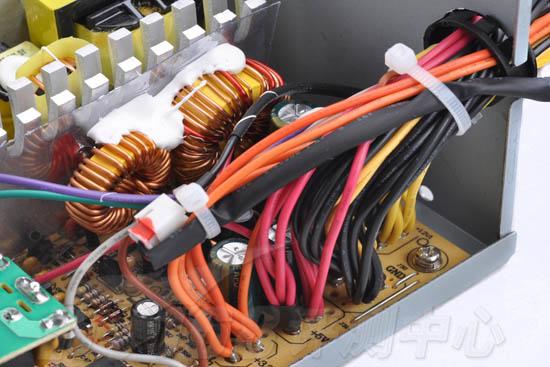

 低压滤波电路

IT168评测中心观点

简约朴实的外观，实用的被动PFC设计，性价比出众的百盛绿盾450自然受到不少网吧与入门级用户青睐。经过本文详细的产品外观赏析以及内部拆解，我们基本可以了解到绿盾450是一款实在的300W电源，特别是完整的二级EMI电路、真被动PFC电感、毫不缩水的用料配置等都是同级产品无法比拟的。
