第1页 泡泡网主板频道11月20日 性能鸡肋是大家对集成显卡的统一印象，但是我相信今天大家的惊鸿一瞥，可能会颠覆有史以来我们对整合显卡的观念！
定场诗起首：
785集显胆气豪，面向独显来单挑，
观者目视不说道，胜负已分心窃笑。
4200核心低功耗，700的频率还能超。
风云已变谁知到，独显欲与它试比高。
平台搭起无异样，785分数震英豪。
集显时代终来临，改变观念在今朝！
集成显卡低下的3D效能一直被大家无视，但自从AMD收购了ATI而获得了GPU和芯片组技术后，终于改变了集成显卡鸡肋的宿命。从690G到去年初问世的780G再到790GX芯片组我们不难发现AMD集成显卡的3D效能在直线上升，而功能也在逐步完善，近期55纳米工艺的785G整合芯片也公布于世，其性能直逼独立显卡，面对整合显卡如今的强劲效能我们不禁要问：它能胜过独立显卡吗？
面对这样的测试成绩我们不得不对当前的集成显卡刮目相看，一片板载HD4200显卡的785G竟然轻松秒掉了NVIDIA的独立显卡GeForce210！究竟是什么原因能让一颗板载的785G显示核心最终爆发出了如此惊人的3D效能呢？市面上不同种类的785G主板性能都一样吗？哪种性能最强？CPU内存对整合显卡的性能影响大吗？785G整合显卡的性能是否能胜过独立显卡？
第2页
● 785G规格全解析

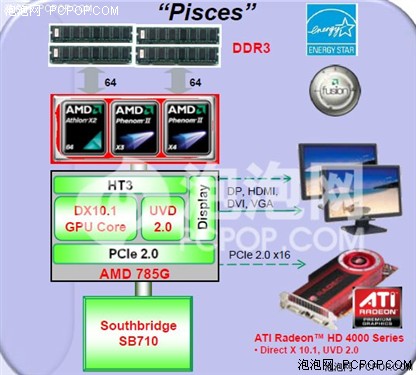

对于785G来说大家对它并不陌生，从命名来说它应该介于780G和790GX之间，但在事实上并非如此。首先785G的北桥核心代号为RS880，这实际上是明年880G芯片组的降频简化版本，核心上是同一颗核心。另外此前还有传闻AMD会推出另一款更强的795GX整合芯片，但是目前来看AMD已经取消795GX的推出。

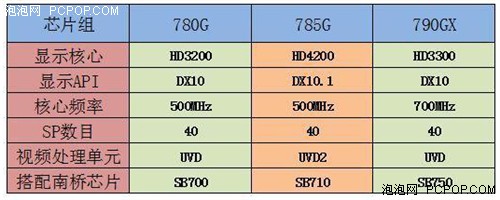

780G、790GX、785G芯片组规格区别
785G作为市场首款支持DirectX 10.1的整合芯片，采用了台积电55nm制作工艺，从规格上来看785G与780G、790GX相比具有一定优势，只不过在频率上落后790GX核心 200Mhz，但是由于目前市场的大部分785G产品都将核心频率提升到了700Mhz，因此785G已经可以和790GX平起平坐了。另外785G芯片集成了支持DX10.1技术的HD4200显示核心，3D性能方面和之前的HD3450独立显卡的性能大体近似，实际上两者的硬件规格也是基本相同：核心包括40个流处理器、8个纹理寻址单元、8个纹理过滤单元、4个光栅化单元。
除了芯片规格上的区别，785G还担负着另一项重任就是搭配基于AM3接口支持DDR3内存的45纳米AthlonⅡ处理器，由于目前DDR3内存的频率已经大幅度超越了DDR2，因此DDR3内存对提升系统整体性能来说不言而喻，但是在之前上市的790GX芯片组主板基本上都是仅支持DDR2规格内存的产品，因此支持DDR3内存是785G的另一个重要使命。
有了这样强大规格的核心以及新一代DDR3规格内存的保驾护航，785G整合芯片无疑具备了和独立显卡叫板的潜力，它们需要的只不过是一个恰当的时间和一个相同平台。近期等待许久的时刻已经到来，虽然785G采用了较为落后的55nm工艺，但是面对同样支持DirectX 10.1采用40nm工艺制程GeForce 210的到来，它即将上演一出IT界“关公战秦琼”的大戏。
第3页
● GeForce 210规格解析
为了争夺低端市场份额，NVIDIA将本来专门用以OEM的40nm显卡产品打入了PC零售市场，其中推出的产品包括GeForce 210以及GT220。这两款产品虽然都面向于低端用户，但是市场的侧重点不同，210侧重于入门级市场，GT220侧重于低端游戏玩家。

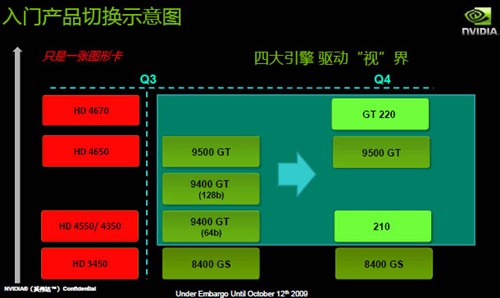

把GT200系列向下延伸至低端显卡领域，这是NVIDIA发布GT200系列以来的首次，从NVIDIA的产品线路图来看其中最低规格的GeForce 210独立显卡将取代9400GT的地位，并将目标直指AMD的低端独立显卡产品Radeon HD 4350/4550。

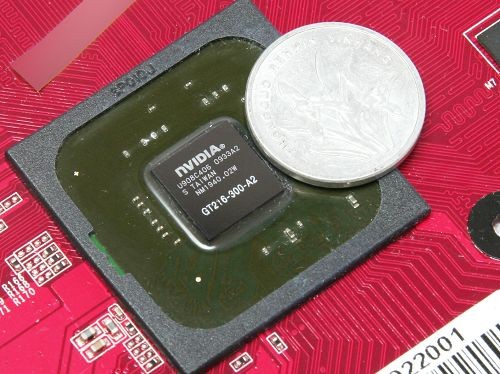

规格上GeForce 210基于GT216核心，具备16个流处理器，并且加入了DX10.1及SM4.1的支持。在显存方面GF210可搭配DDR2或DDR3版本，显存位宽为64bit。得益于先进的40nm核心工艺，GeForce 210的核心面积很小发热量很低，GeForce 210官方标称的最大TDP仅为30.5W。同为独立显卡面向竞争对手AMD的产品来说GeForce 210在功耗和性能方面的确较为优异，但是面对集成显卡即将来临的的挑战GeForce 210熟不知风云已变。
第4页
● 不同785G规格解析
在以往的整合显卡产品想和独立显卡比高下基本上是不可能的事情，集成显卡在性能上大幅度超越独立显卡更是天方夜谭。因此虽然785G具有得天独厚的优势，但想在性能超越独立显卡也依然需要几分天赋。目前市售的产品中基于785G的主板很多，但性能表现各不相同，价格也有一定差异，因此我们从性能出发由低到高先来区分一下。
无板载显存仅支持DDR2内存规格785G主板：
最低端的785G规格主板也是价格最低的，这类785G主板没有板载的显存，不支持DDR3内存规格，因此整体系统带宽不够，纵使集成显卡有得天独厚的优势，但由于“四肢”先天不足因此难有很大作为，想和独立显卡比性能的确是纸上谈兵。
无板载显存支持DDR3内存规格785G主板：
稍有起色的785G规格，代表产品无板载显存且支持DDR3内存规格。由于能支持频率更高的DDR3内存，因此整体系统带宽相比DDR2主板产品要好了一些，集成显示核心可以得到更大的带宽因此在性能上稍有起色。不过想拉近与独立显卡的性能还是心有余而立不足。
板载显存且支持DDR2内存规格785G主板：
小有天赋型的785G规格，代表产品为板载显存且支持DDR2内存。虽然主板为DDR2内存规格为，但是由于有了板载显存的加入对内存的压力减小，因此核心能充分发挥性能，在和独立显卡比拼性能时略有优势。
板载显存且支持DDR3内存规格785G主板：
大幅超越独立显卡性能的785G产品就是这种，代表产品为板载显存且支持DDR3内存。由于主板板载了128MB的显存，而且在加上高频DDR3给予的内存带宽，使得785G显示核心如虎添翼，在性能上可以轻松超过低端独立显卡。
第5页
● 影响集显性能的原因：
对于目前的集成显卡来说，都需要划分一部分内存来作为数据交换空间，因此它的性能瓶颈不仅在于自身的处理能力，还在于整个系统的带宽，785G显示核心的规格已经达到了所有产品中的最高规格，所欠缺的只是整个系统的带宽，不过785G主板上板载的128M显存以及更高规格的DDR3内存，都是奠定集成显卡高性能的基础。下面我们就来看看那些地方对集显性能有影响。
影响集成显卡性能最重要的方面——板载显存：

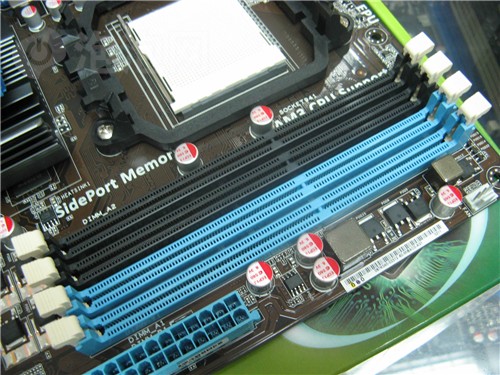

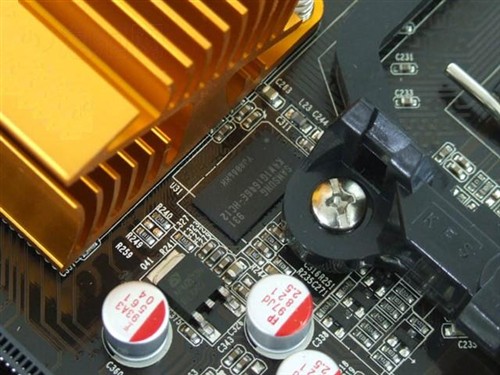

板载显存：不要小看主板上这颗板载的128MB显存，它对集成显卡性能的影响相对较多，由于集成显卡需要大量且快速的数据交换空间，因此这颗板载显存相比速度较慢的内存来说尤为重要。
影响集成显卡性能重要性的另一方面——内存规格：
DDR3内存：毕竟板载显存的容量有限，如果显卡的交换数据超过128MB，它必定会在内存上划出一定的空间来存储数据，因此在这种情况下内存的容量大且速度快就可以和板载显存同步工作，如果采用速度较慢的DDR2内存那么显示核心以及板载显存就都要等待内存中的数据了，因此性能就会有所下降。
影响集成显卡性能重要性的最后一方面——频率：
除了硬件上的配置，系统中的频率如果设置不当也会限制集成的显卡的性能，其中对性能提升最大的就是显示核心频率。另外配合核心交换数据的显存频率也很重要。

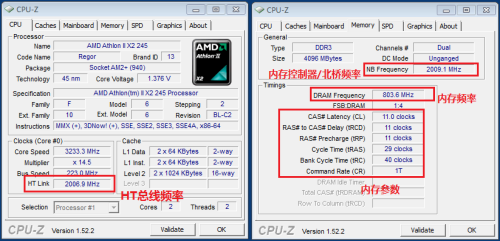

对于HT Link、NB Frequency、DRAMFrequency以及时序等频率或者参数经过适当的优化也会小幅度的提升集成显卡的性能。
第6页
接下来我们介绍一下测试平台：测试平台方面我们并没有选用高端的四核心处理器，为了更贴近实际配置我们仅选用了一颗双核AMD Athlon II X2 245，并且将他超至3.2Ghz。
● 测试平台介绍：
泡泡网主板频道 | |
硬件系统配置 | |
处理器 | AMD 速龙II X2 245(2.8GHz OC 3.2GHz/AM3) |
主板 | 华硕 M4A785TD-M EVO |
硬盘 | 希捷 7200.10.320GB |
内存 | 华东承启 DDR3-1600 |
电源 | ENERMAX ELT620AWT-ECO |
显卡 | 板载显卡HD4200 NVIDIA GeForce210（公版） |
显示器 | 优派VX2423w |
软件系统配置 | |
操作系统 | Windows 7 RTM 7600 64BIT |
● CPU：AMD Athlon II X2 245
我们选用Athlon II X2 245处理器作为搭配测试的CPU，这款处理器核心代号Regor，AM3接口，主频2.9GHz(200MHz x 14.5)，HT总线与内存控制器频率均为2GHz，二级缓存2×1MB，无三级缓存，热设计功耗65W，同时支持DDR2-800/1066和DDR3-1333/1600内存。

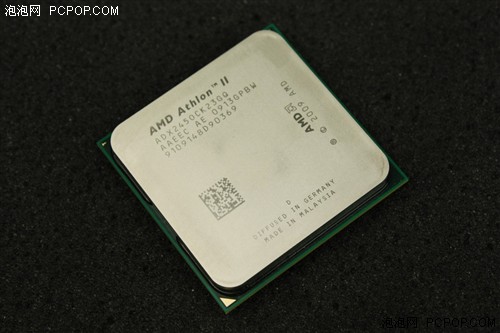

AMD速龙II X2 245
全新AM3接口，支持DDR2和DDR3内存，实现无缝升级
我们选择了这款CPU是因为这款处理器目前在市场上的点名率非常之高，同时也是给大家作为选购该款处理器的参考。

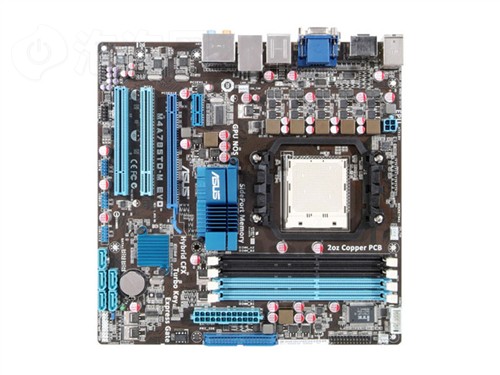

● 主板：M4A785TD-M EVO
● 显示器：优派VX2430wm

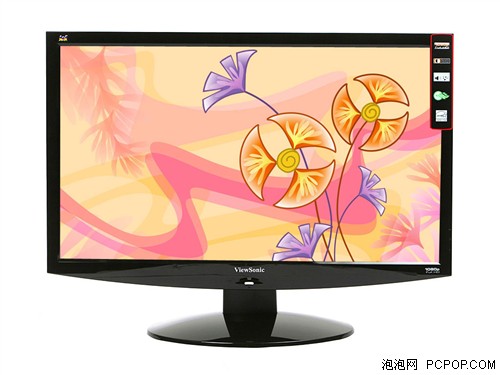

本次测试所使用的显示器为优派VX2423w，它采用16:9宽屏规格，点距为0.272mm、分辨率为1920×1080、尺寸为23.6吋，配备了DVI和D-Sub双接口。
第7页
● GeForce 210/785G 3Dmark 06测试成绩
由于入门级独立显卡和整合显卡的性能都比较低，因此为了更为直观且快速的反映出它们之间的性能差距，在测试软件上我们选择了对性能要求适中的3Dmark 06测试软件。

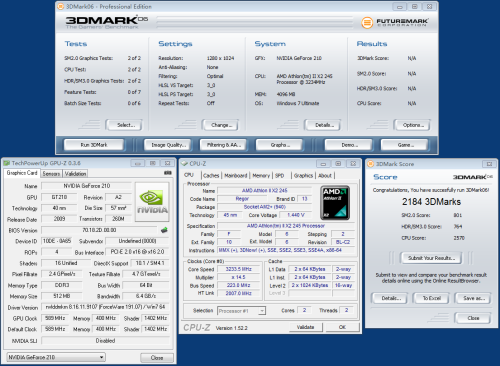

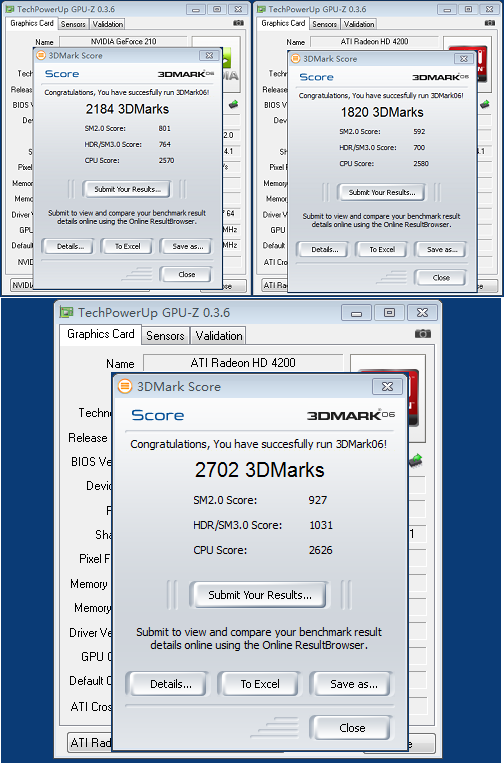

首先，我们来看一下GeForce 210的3Dmark 06基本测试成绩——2184分

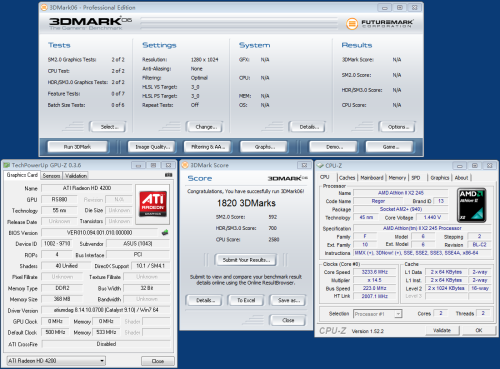

接着来看看785G在默认频率不优化状态下的测试成绩——1820分
从测试图来看785G处于完全默认状态下的3Dmark 06的测试成绩为1820分，这样的性能还远远不足以超过GeForce 210，不过此时785G的任督二脉还没有打开，下面我们就来看看经过调教后的HD4200爆发出的惊人3D效能。
第8页
● 超1G核心频率轻松秒杀GeForce 210
默认500Mhz的频率对于55nm制作工艺的785G芯片来说太低了，通过市售的产品来看700Mhz才是它真正的默认频率，而且提升3D效能的最直接方法就是提高显示核心频率，因此我们直接从700Mhz的频率起步逐步尝试核心频率的上限，最后我们将核心频率超到了1G，下面我们就来看看此时785G的3D效能。

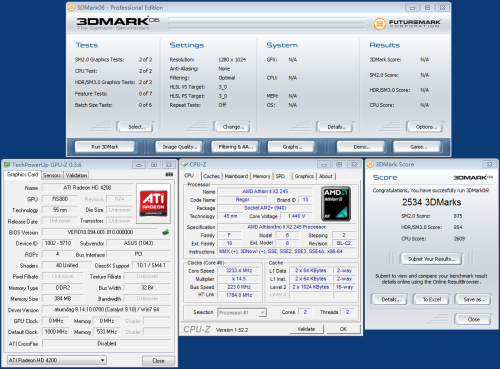

785G超频至1Ghz 3Dmark 06测试成绩——2534分
仅仅提升500Mhz核心频率以后785G的3Dmark 06测试成绩达到了2534分，一举超越了GeForce210的2184分测试成绩，而且相比前面785G的默认成绩提高了30%左右，这样的提升不得不令我们折服，而且实现的非常轻松，我们仅仅调节了核心频率没有做其他任何频率上的优化，看来这并不是785G的最高性能，于是我们继续挖掘它的潜力。
第9页
● 全面优化只为超越自我
785G核心经过调整频率以后性能上强过GeForce 210已经是不争的事实，但是我们最后的努力是为了让785G全面的展示其自身的优势，因此我们从频率、显存容量等方面入手，最终不负众望785G的性能达到了顶峰。

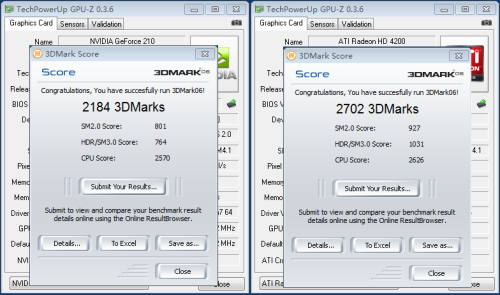

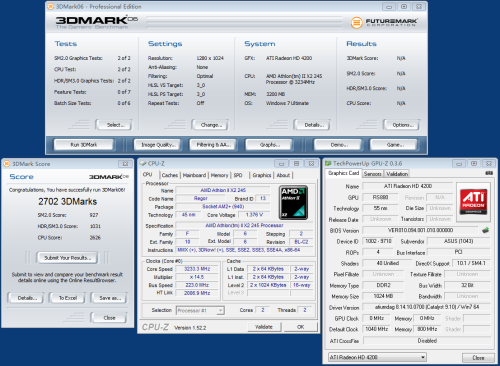

核心频率1Ghz经过优化后的3Dmark 06的测试分数为2702分

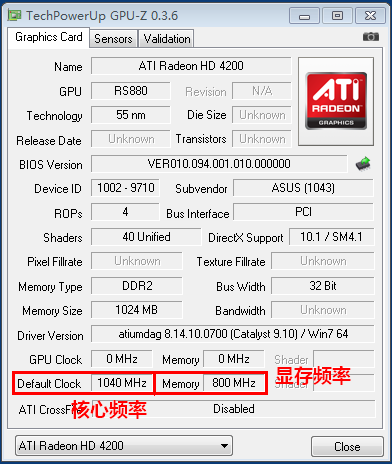

为了更好的减少785G显示核心瓶颈，我们尽量加大显存空间，不仅核心达到了1040Mhz的频率，我们还提升了显存的频率，使得3Dmark 06的测试分数最终达到了2700分，相比之前的成绩又进步了约200分，这样的测试成绩对于一款集成显卡来说实属不易。对于785G集成显卡性能的优化细节我们会专门制作一期实战指南，想要了解优化过程的玩家请留意泡泡网主板频道。
第10页
● 集成显卡胜出既是结束也是开始
虽然785G仅采用55nm工艺制造，但是面对40nm的独立显其凭借着自身的强大的优势完美上演了一出IT界的“关公战秦琼”，而且在对阵独立显卡的测试中以绝对领先的优势获胜，这不仅得益于核心的优势，还得益于华硕这张785G的超频能力。
虽然这样的分数可能会让独立显卡格外难堪，会让奉行集显性能鸡肋的朋友大跌眼镜，但这毕竟是事实，产品在发展时代在进步，这样的结果对于消费者来说是好的，我们可以省去购买入门级显卡的资金，我们可以拥有独显性能的同时省下独显的电费，我们...... 其实我们应该改变对集成显卡的观念了。
近期看来目前市场上能达到如此性能集成显卡唯有AMD的产品了，虽然NVIDIA逐渐的远离了芯片组市场，但这并不代表AMD可以傲视群雄了，因为在整合主板中Intel新一代的H57整合产品已经蓄势待发。
整合显卡的性能在高也代替不了主流的独立显卡，在这方面AMD也已经拿出了新一代的HD5000系列显卡，而且性能出众。NVIDIA的下一代DX11显卡GT300“Fermi”也已经正式出炉，而Intel的Larrabee也在精心规划之中，看来不管是整合显卡还是独立显卡在明年无疑是一番新的景象。
既然以定场诗开头，那么结尾诗也必须要有:
AMD摆出雁荡刀，NV也遇势穿战袍。
Intel不慌旁观笑，拿出独显来观瞧。
三足鼎立将来到，结果未知岂能逃。
产品终有将来日，对战群雄试比高。■
