第1页：攒机三小件你了解多少?
大家买电脑时首先考虑的肯定是CPU、主板、显卡三大件，这三款配件关系到整套电脑的性能，应该格外重视，也值得DIYer为之花费更多预算，但这并不意味着其他配件就可以马虎了事，机箱、电源、散热器同样需要仔细斟酌。如果说核心三大件好比一辆汽车的引擎，那么机电散热就是汽车的外壳、汽油、水冷系统，宝马引擎套一个夏利外壳再烧着掺水汽油难道不是悲剧么?机电散热作为攒机三小件固然不值得DIYer花费更多预算，但需要消费者给予更多关注。
机电散热如何选择?
机电散热产品从来不乏廉价精品，只是这些配件没有CPU那样明晰的规格。选购CPU只需要看型号与频率就能够得知性能，选机电散热看什么呢?如何从鱼龙混杂的市场中选出最具性价比的产品?这是本文要讲的第一个问题。
机电散热如何组装?
组装电脑的过程就是把所有配件装入机箱，这个过程没有任何难度，但是对机电散热了解的用户能够做的更好，今天我们会记录一整套电脑硬件的组装流程，分享DIY高手的装机经验。
如何利用机电散热的优势?
机电散热无法直接提升整套电脑的性能，那么它们会在那些方面影响用户的实际使用体验？消费者又如何根据这些方面来加强机电散热的效果？我们会进行性能测试，一一解答上述问题。
构成优秀攒机配置的不是一两个高价硬件，而是整体都很优秀的一套配件。本文的目的是为了让DIYer更了解通常不怎么关注的机箱、电源、散热器，让大家对机电散热的选购、安装、调试性能都获得全新的认知，在DIY高手之路上更进一步。
第2页：选购篇 攒机切勿以貌取箱
● 防辐射性能
选购机箱的重点首先要看防辐射性能，大家的身体健康是第一位；再者是风道设计，这一点要根据内部硬件配置决定；最后是机箱外观，爱美之心人皆有之。

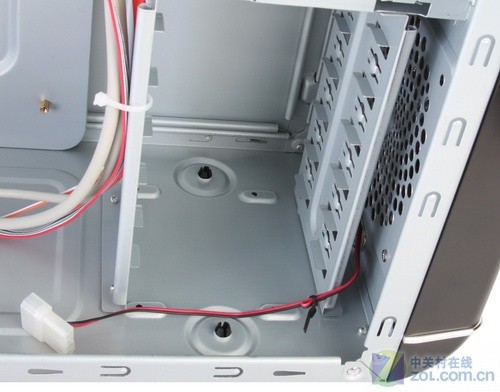

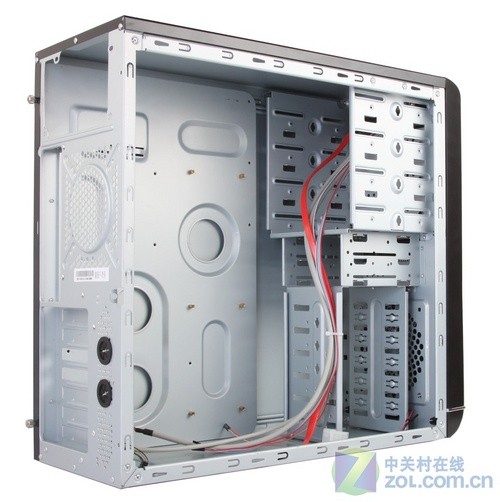

完整的钢架结构
防辐射性能是机箱的本分所在，因为使用全钢架结构的机箱都有很好的防辐射能力，问题是有很多低价位机箱连钢板都舍不得用，往往在前面板空出来一块，电磁辐射直接穿过塑料跑出来，所以大家购买机箱时一定要开盖看一下内部钢架是否完整。
● 38℃风道设计
38℃风道机箱能够满足中低端配置的散热需求，所以市售机箱均宣称遵循Intel的38℃风道设计，其实只有完整的前后置风扇位才能组成38℃风道，但有很多机箱根本没有前置入风的风扇位，这一点也需要大家拆开机箱检查。
前置风扇位
● 外观设计
机箱外观是比较主观的东西，这里就不做评价了。下表是常见机箱设计，最基础的机箱应该具备全钢架结构与后置风扇位，更好的设计自然有其对应的价值。
有人说丑 有人说酷

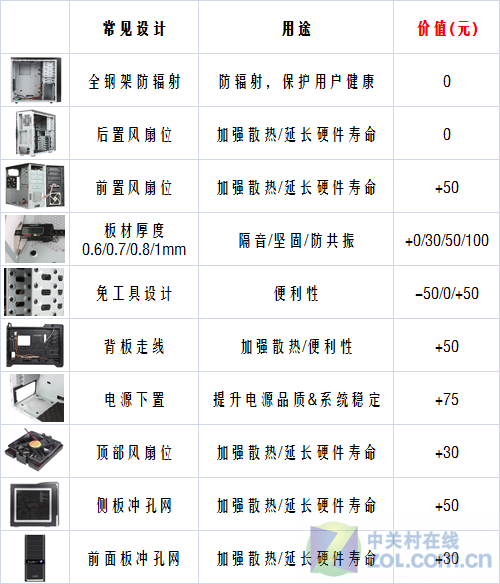

机箱设计元素与价值剖析
第3页：选购篇 电源虚标从未停止

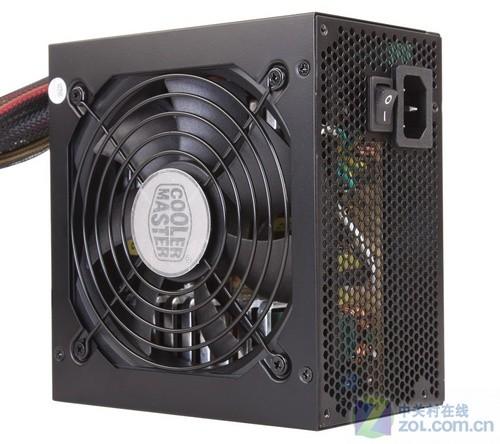

● 识别被动PFC电源
电源的选购其实很简单，首先是主动PFC，能够给社会节省更多能源；再者是额定功率，能满足硬件功率需求；然后是转换效率，能够提升电源综合品质。

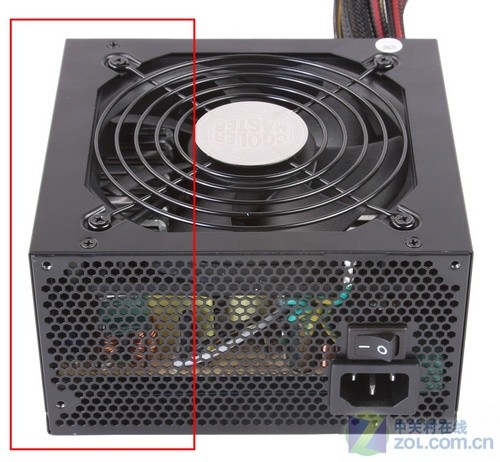

红色部分辨识主被动PFC
主动PFC其实很好辨认，大家拿起一个电源，从电源缝隙看红色框框部分是否有一个黄色大电感，如果有就说明是被动PFC，没有的话99%就是主动PFC了，还有1%可能是一个连PFC电路都没有的超级山寨。
● 功率虚标
使用电子负载仪测试电源以来，笔者发现非常严重的虚标问题，不仅是电源功率虚标，还有电源的+12V功率虚标。大家都知道+12V是专门给CPU与显卡供电的，这路功率如果缩水，就意味着电源能支持的CPU与显卡有限，如果不能使用高性能CPU与显卡，额定功率再高又有什么意义呢？

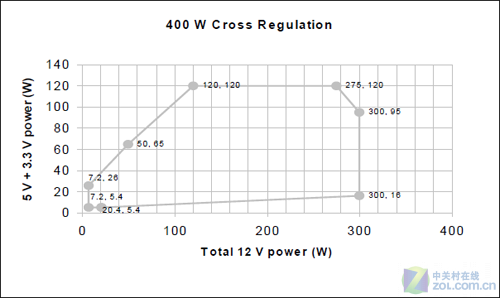

Intel明文规定了+12V输出能力

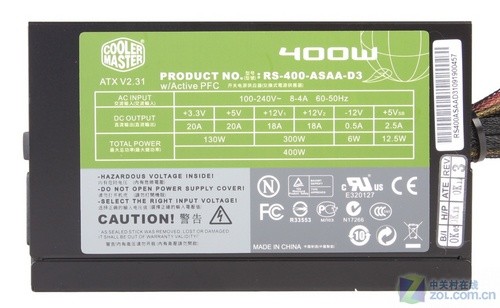

符合规范的电源
大家一定要购买品牌电源，虽然价位稍高，但可以保证物有所值，买到的肯定会是实标电源，不仅仅功率有保证，在静音、稳定、转换效率方面都比廉价山寨更出色。

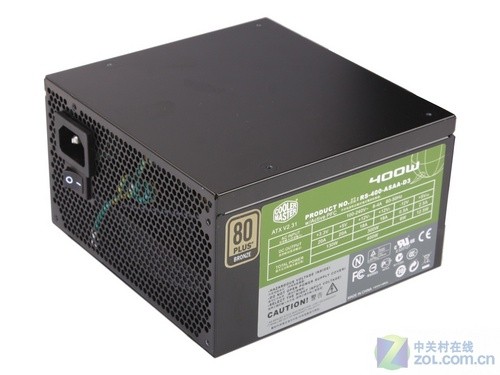

● 80Plus代表品质
电源品质其实是由效率、电压稳定、输出纹波等参数综合决定的，但目前这些参数大家都无从查询，这里给大家提供一个比较简单的办法——比较转换效率。
其实很多用户都发现了，通过80Plus的电源比普通电源贵很多，各个厂商确实把80Plus电源视为高端产品，所以这些电源不仅仅是效率突出，内部的各部分元件用料都不差。转换效率是目前唯一能代表电源综合品质的东西，80Plus白牌、铜牌、银牌、金牌基本上可以作为电源品质等级的判定指数。(关于电源的更多知识请看攒机高手必经之路 电源入门不完全教程)
第4页：选购篇 攒机最后一步才是散热器
散热器确实是够用就好的东西，因为无论CPU是50℃还是60℃，处理速度都是相同的，唯有高达80℃时才会危及系统稳定。挑选散热器要在CPU、主板、机箱都确定之后再决定，如果CPU功耗低就可以使用原装；如果主板上CPU供电或北桥散热较差就使用卧式、如果机箱风道良好就可以在散热器上节省预算。

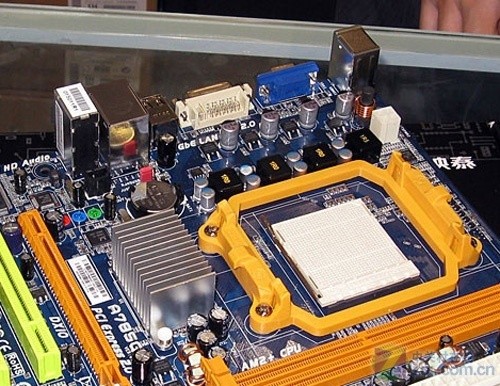

散热较差的主板要选卧式
● 买卧式还是塔式?
散热器目前可以分为卧式与塔式两种，类似酷冷华山II这样的卧式能照顾到主板上的CPU供电与北桥，但不利于机箱内整体温度的降低；而红海Mini可以获得最好的CPU降温性能，并且易于形成良好的风道，但不利于至关重要的主板散热。
卧式华山II与塔式红海Mini
我们建议低端平台使用卧式散热器，因为低端平台的机箱根本没有风道可言，只能针对机箱内几个热源加强散热；中高端平台的预算比较宽裕，可以购买散热性能较好的机箱与主板，使用塔式散热器能达到最佳效果。
● 什么才叫够用?
压缩散热器预算其实并不是坏事，能够降低散热器预算，把更多银子投向CPU与显卡的是高手，但削减散热预算的大前提是稳定，要稳定就必须有够用的散热性能，那么判定够用的标准是什么呢?
散热器够用就好
CPU工作温度低于70℃都是稳定的，如果要达到这个标准，低端平台可以使用原装散热器，如果主板北桥散热器太单薄建议使用华山II；中端平台建议买100元价位的九州风神冰凌系列，它是这个价位的佼佼者；高端平台可以选择200元价位的思民CNPS 970LED或者超频三南海自强，这些次高端散热器不必4、500元的产品差多少。（更详细的资料请看攒机切勿买旧货 2009年新品散热器汇总）
第5页：攒机配件汇总点评

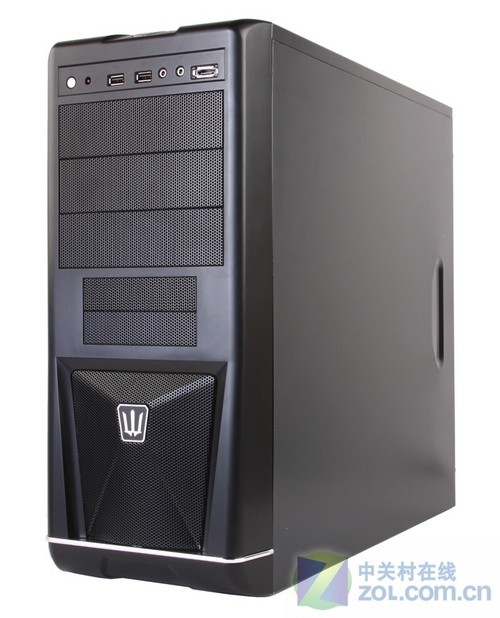

本次我们使用E5300与P43平台，显卡为铭鑫4850、内存为金士顿DDR3 1333 2GB、硬盘为希捷7200.12 500G单碟、机箱为酷冷至尊毁灭者、散热器为九州风神HTPC-09、电源为酷冷至尊天尊400W。

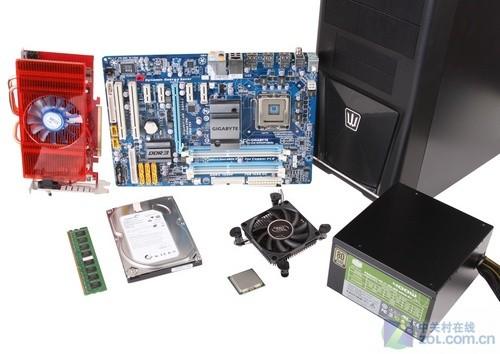

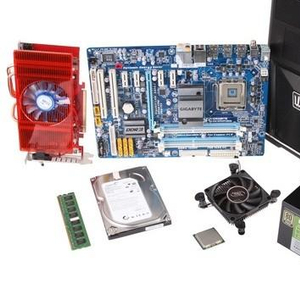

攒机配件汇总
准备装机
这套配置预算不到3000元，但性能足够充沛，机电散热器的配置很巧妙，其中电源预算375元，是一款高品质80Plus铜牌电源，额定功率400W，即便日后升级Radeon HD 5870也没问题；机箱是酷冷的低端产品，230元入手，属于中规中矩的38℃风道机箱，额外有前面板冲孔网设计；散热器则选择了非常廉价的HTPC-09，这个散热器足够压制E5300了；技嘉的中端板子不错，笔者一般推荐给刚玩超频的用户，双BIOS不怕坏，调试起来也比较简单；内存涨得太厉害，所以就先选择了单根2GB的条子。下面我们来进行装机测试。
第6页：DIY老鸟的硬件安装经验
● 硬件安装顺序
装机其实很简单，有几个要点需要注意，然后就能顺利完成组装。

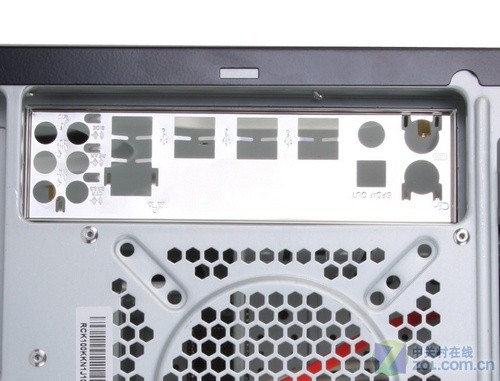

第一步装入主板挡板
相信很多刚装机的玩家都经历过装完一整套配件，然后发现主板挡板只能从里面安装，然后又卸下所有硬件的痛苦经历。

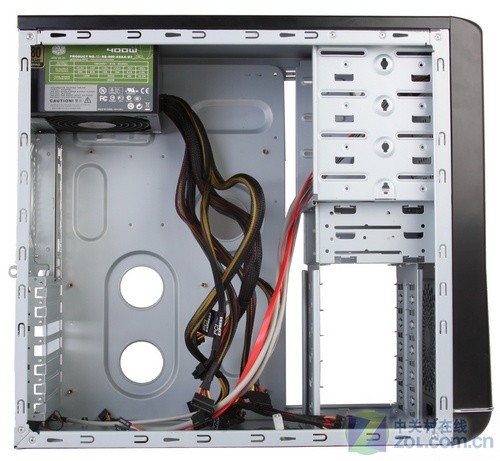

第二步装入电源
类似电源、光驱、硬盘这样容易与主板碰撞的配件，事先装入会减少攒机事故的几率。
第三步把CPU、散热器装入主板，然后把主板与显卡装入机箱，到这一部装机并没有结束，下面我们来看看如何整理线材。
● 机箱整线初级教程
整线并不是一些走背线机箱的专利，有良好动手能力的DIYer早在背线机箱出现之前就把机箱内打理得干净整洁。
乱成一团的机箱

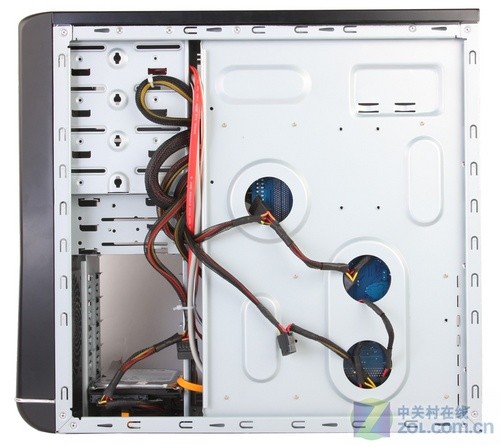

把多余线材打理好
非背板机箱走线的要诀其实很简单，就是如何处理多余接线的插头，这些插头放在机箱背后会导致侧板无法合上，最近简单的办法是将其用捆扎绳安置在软驱位，或者利用背板空隙来隐藏这些线材。

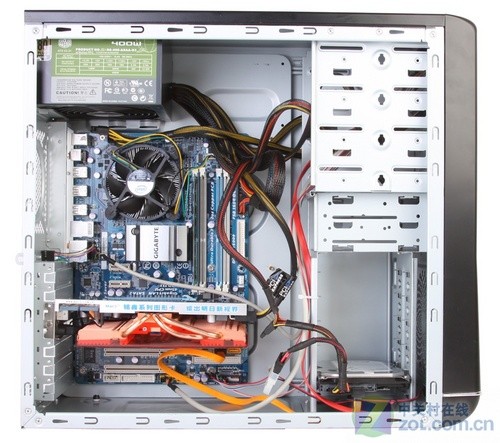

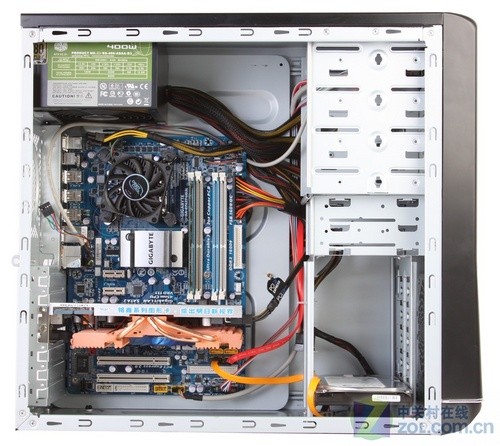

干净的机箱内部
干净整洁的机箱内部有利于空气流通，加强CPU与显卡的散热性能，降低箱内的环境温度，对箱内硬件寿命与稳定性都有莫大的好处。
第7页：调试篇 基础性能测试及潜力分析
● 性能测试
DIY高手都应该能看出本次攒机配置的瓶颈，2.6GHz的E5300其实不足以应对大多数游戏，较弱的CPU对整个平台的性能发挥有负面影响。

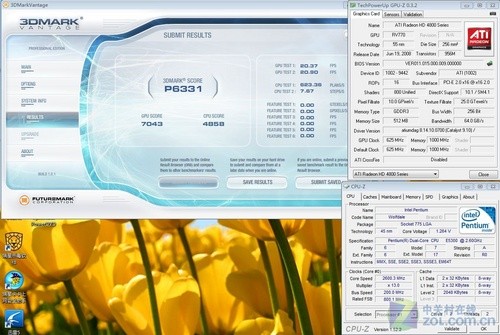

3DMark Vantage P6331分

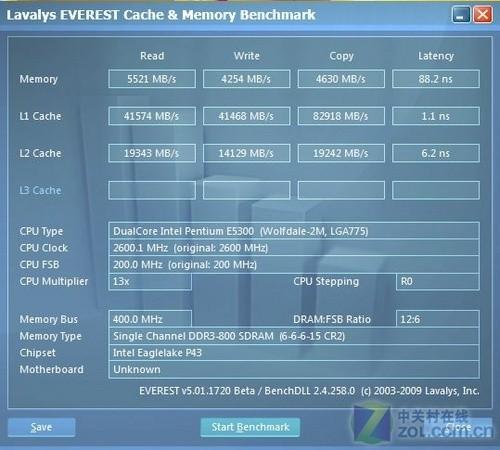

内存频宽也比较低
● 散热测试

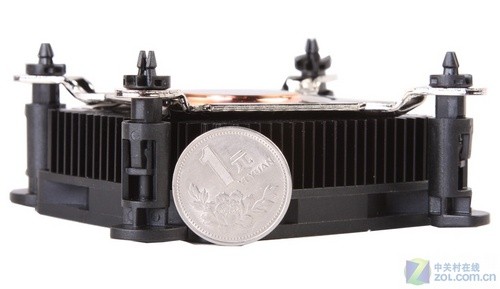

散热测试比较令人满意，69元的HTPC-09能够把E5300压制到65℃，整个系统的稳定性都不必担心。

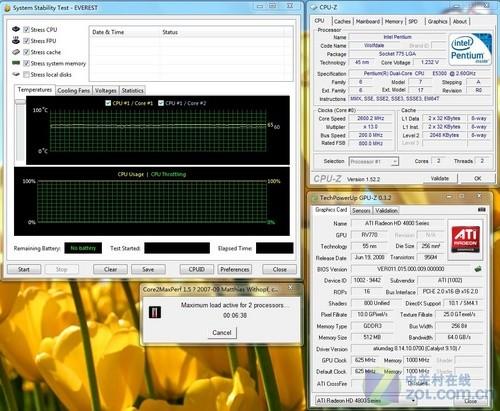

CPU核心温度65℃
对于这套平台来说，电源功率是非常充沛的，机箱与散热器把CPU降至非常理想的程度，我们可以利用这一点来挖掘系统的潜力，所以下面我们进行超频测试。
第8页：超频篇 潜力视电源与散热而定

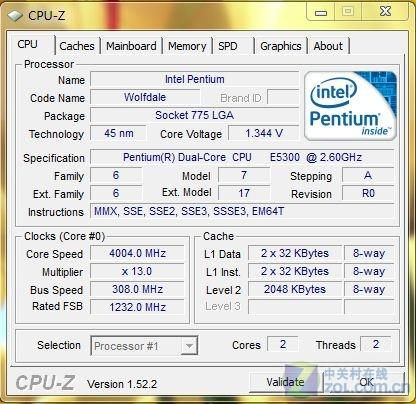

我们把E5300超频至4GHz，CPU电压为1.35V,这时散热器已经无法应对高达4GHz的频率，所以只好降至3.9GHz进行3DMark Vantage来进行测试。
4GHz的E5300无法压制

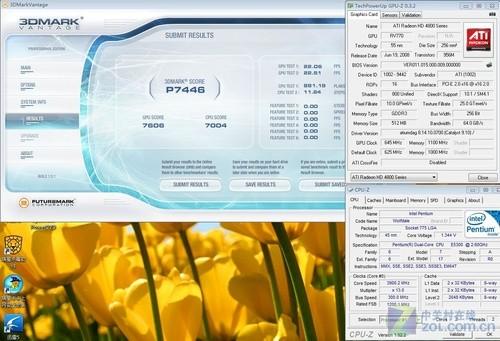

超频后3DMark Vantage升至7446分

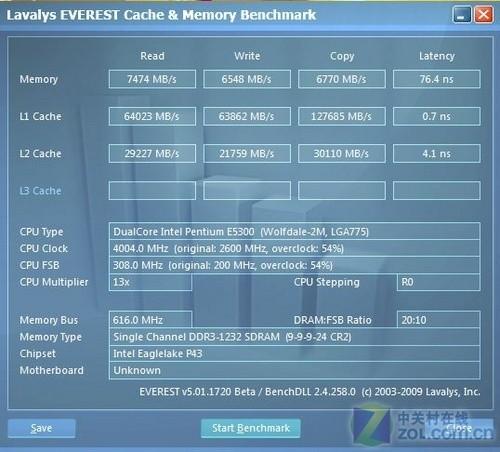

内存频宽也有大幅增长

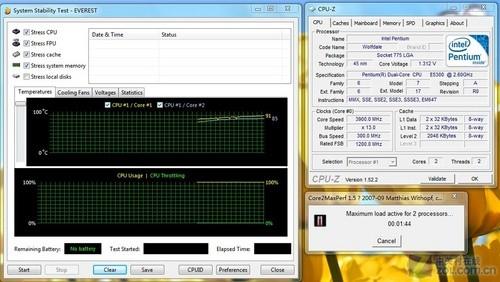

3.9GHz的E5300拷机温度暴涨
如果在散热方面加大投入的话，这套平台就可以使用3.9GHz的E5300，这时的CPU性能与E8400不相上下，机电散热虽然不能直接提升平台性能，但可以给用户挖掘电脑潜力提供便利的条件。
第9页：机箱电源散热器影响力剖析
从上述测试可以看出，机电散热从各个方面影响用户的日常使用。电源对静音、扩展性、稳定都有很大帮助，高转换效率低发热的电源能使用4、5年之久，值得用户选择；机箱为内部所有硬件提供一个安适的工作环境，它还是主板与显卡上各个元件的散热器，能够有效降低配件的整体温度，延长硬件使用寿命；散热器为关键核心硬件提供强力散热，保证电脑高效稳定运行。
攒机三小件你了解多少?
机电散热设备有一个最大的特性，它们的使用时间都相当长久，即便是最短命的电源也能正常工作5年左右，而CPU、显卡、主板使用1、2年就会被淘汰，这使得机电散热设备能够跨越数个平台，挑选这些产品时就应该特别慎重。
机电散热的品质决定了电脑品质，但事实上，提升机电散热的品质甚至不需要更多预算，因为在目前这个鱼龙混杂、缺乏标准的市场中，知识就是性价比，只看各位DIYer会不会选择。
