网友暴力拆解 瞧瞧风扇里藏些什么玄机

作者：李涛

如今的散热器市场，风扇种类可谓层出不穷。比如俗称的“海带扇”、“樱花扇”、“镰刀扇”等等，各大厂商不仅改变着扇叶工艺，其中轴承的种类更是让人眼花缭乱。今天笔者为大家找到了一位网友制作的风扇拆解，让我们一起来看看风扇内部到底有什么玄机。

油封轴承

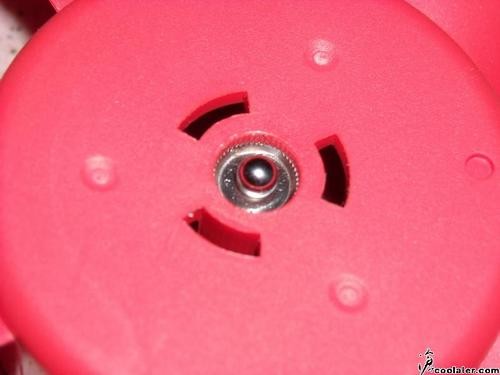

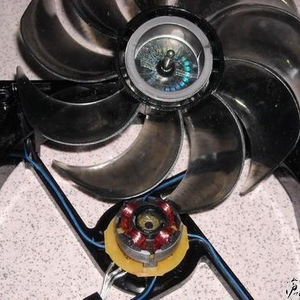

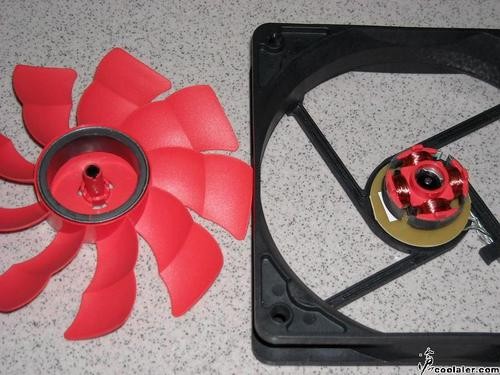

这是酷冷至尊生产的一款油封扇，这种轴承的优点是成本低，价格实惠。而缺点就是灰尘与油混合会影响润滑，降低风扇寿命。

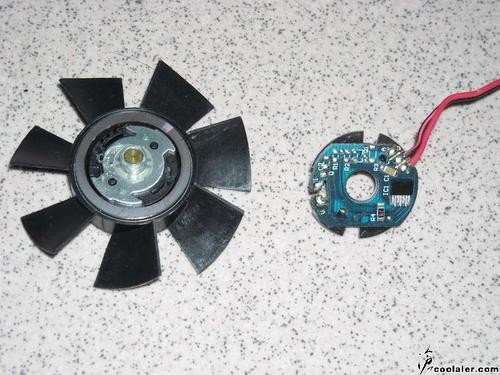

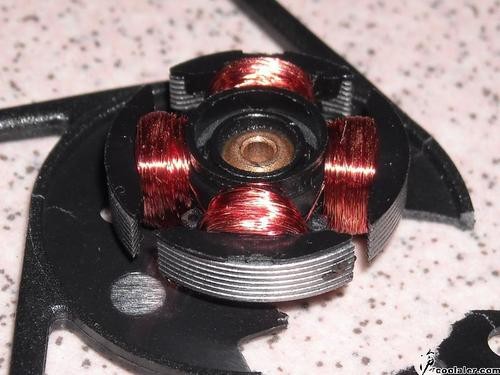

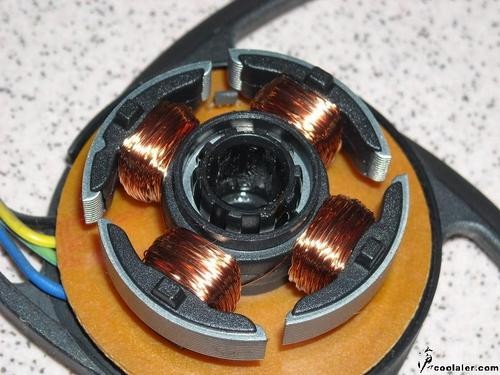

油封轴承的结构比较简单，套筒内部就是轴心，借助空隙中的润滑油降低摩擦。

Hypro轴承

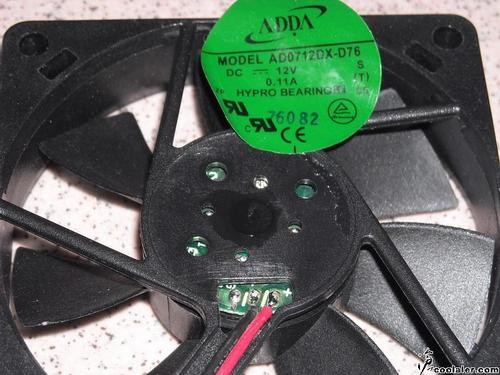

Hypro轴承是ADDA的专利产品，风扇内含油量相当高，揭开贴纸后就能看到渗油现象。

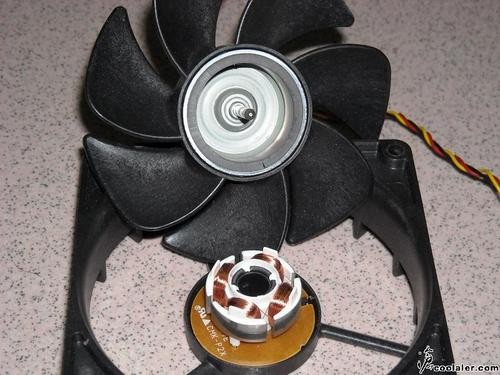

Hypro轴承与油封轴承大同小异，我们看到风扇结构与油封风扇几乎没有差别。

 轴承结构也是套筒加轴心的结构，与油封轴承最主要的区别就是Hypro轴承含油量较高，使用寿命相对较长。

滚珠轴承

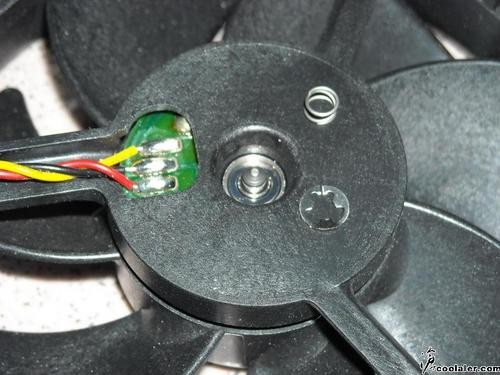

这是一只三洋的双滚珠风扇，我们看到轴承上附着了弹簧和扣环，扣环负责顶住弹簧，风扇并通过弹簧将重量转移到轴承上，从而赋予了轴承较好的稳定性。

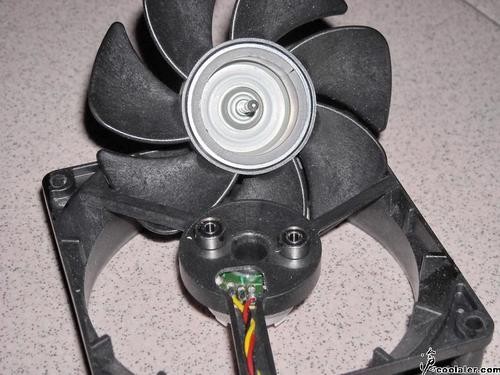

拆开后我们发现滚珠轴承与油封轴承也有几分神似，只是滚珠轴承不具备套筒结构，中间为滚珠结构预留了空间。

滚珠轴承的优点是风扇启动后可迅速达到既定转速，并可使用任意角度安装，风扇的使用寿命也比油封轴承有明显提高。而缺点就是风扇成本高，而且噪音大。

磁悬浮气压轴承

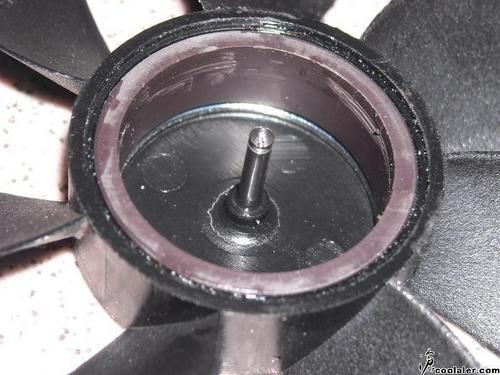

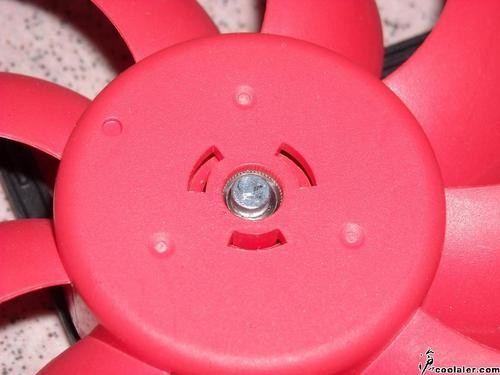

磁悬浮气压轴承是安耐美的专利技术，其明显特点就是轴承可轻易打开，其中轴心被设计在扇框上，而扇叶则加装了套筒。

在扇叶和轴心的接触点有一颗钢珠，当风扇转动时钢珠可顶住轴承，已达到降低摩擦的目的。

钢珠上方是一块磁铁，可降低轴心所承受的力量。

长效油封轴承

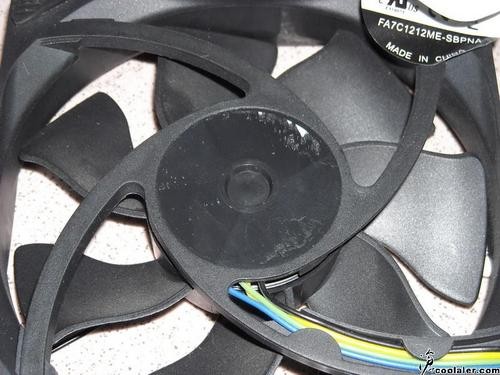

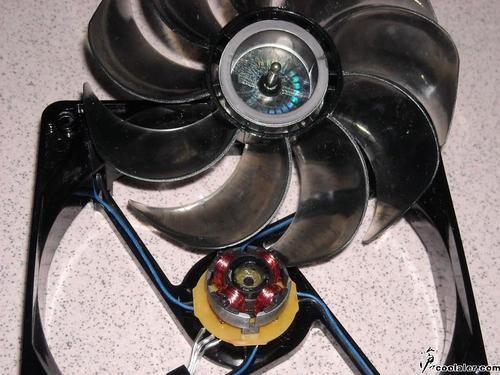

这是酷冷至尊用于Hyper 212 Plus散热器上的风扇，也就是常说的“海带扇”。从这张图上我们可看到，风扇转子的尺寸明显大于其他风扇。

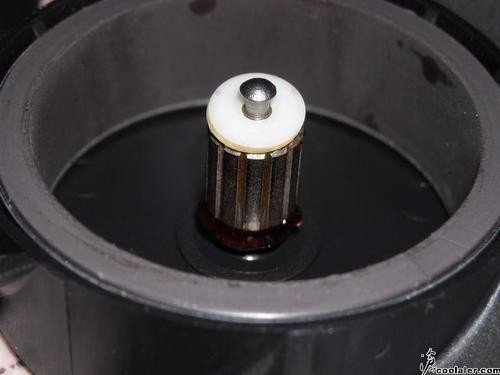

风扇将套筒直接安装到了轴心上，而且套筒并没有固定死，而可以自由转动。理论上这种轴承要好于油封轴承，但由于轴心仍然涂有润滑油，因此仍要注意灰尘和漏油的问题。

磁悬浮马达轴承

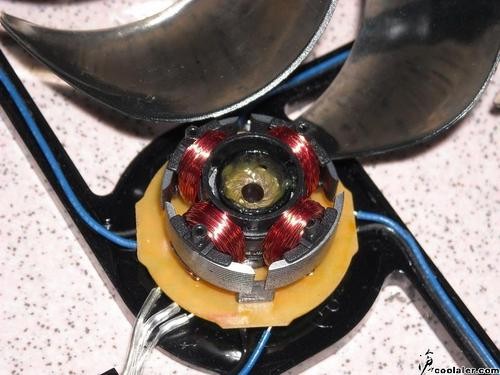

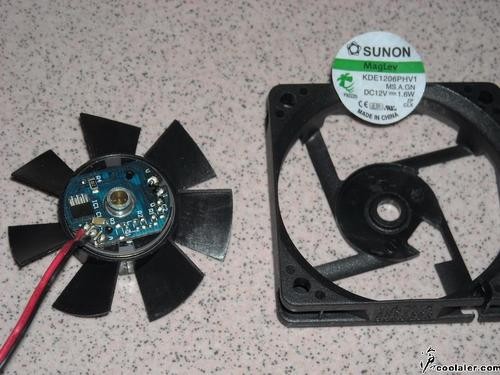

磁悬浮马达轴承是SUNON公司的专利，其内部结构相当复杂，线圈和轴承都是直接固定在转子中，并通过橡胶圈固定。

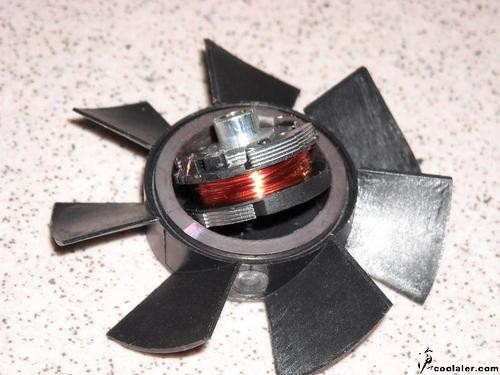

磁浮片可以和内嵌磁铁产生垂直的磁性作用，保证了扇叶的平衡，并确保在任何角度轴心都能和轴承的垂直悬浮状态。

由于感应线圈和磁铁间的互相牵引，使转子悬空形成定点定轨运动。

    编辑点评：目前轴承种类可谓百家争鸣，在这里我们仅仅展示了其中的一部分产品。几乎每个大散热器厂商都有自己独创的轴承，其效果也是各有千秋，建议玩家在选购之前多看看评测文章，从中选出适合自己的产品。
