仅供大陆玩家享受 中端HD4860
离十月显卡井喷式新品发布仅有2月之遥，在这暴风雨前的沉默里，AMD-ATI和NVIDIA不时的扔出一些掀起小波澜的“新作”、或者新概念。例如最近炒作的“绿色环保”风，无论显卡还是CPU、主板都顺应时代的把环保理念设计到产品中，尤其是显卡的设计最为直观，因为原来很多功耗较高的中阶产品需要外接供电满足运行，现在都通过改良优化等设计打造成无需外接供电的产品。
而在产品端，近日AMD-ATI针对中国大陆这块特殊的市场，又全新定制了一些新品准备上市，它们分别是Radeon HD 4860和Radeon HD 4750，这两快产品将继续补充千元以下中端产品线，而本文的主角就是Radeon HD 4800系列新人——Radeon HD 4860。
AMD-ATI总是会在中国大陆市场有针对性的推出显卡新品，这些产品都会以当下主流的技术、功能搭配相对顶级系列产品缩减规格后组成，由于其继承了当时的顶级核心整套技术、架构，仅是稍微缩减硬件规格和降低频率，所以其在成本及零售价格上相对顶级系列产品具备很大优势，性价比十分突出，而这一点也是中国大陆市场用户最为追求的购买要点之一。
回首过往，这类针对中国大陆设计的产品很多都是象征着当时性价比的代表，例如Radeon HD 3690（基于RV670核心）、Radeon HD 4830（基于RV770核心）……
Radeon HD 4860但从型号不难看出，其隶属于Radeon HD 4800顶级系列，而从十位小型号还能分析出这款产品性能将会介于Radeon HD 4850和Radeon HD 4870之间。那么Radeon HD 4860这款新品规格将会如何设定，才能拉开产品性能避免价格冲突呢？
众所周知，目前AMD-ATI顶级核心拥有RV770和RV790两款，后者是前者的架构完善版，但是在流处理器、光栅处理器等硬件规格上二者相同，那么Radeon HD 4860将会搭配哪款核心呢？
| 相 关 测 试 产 品 规 格 表 | ||||
| 显卡型号 | Radeon HD 4860 | Radeon HD 4870 | Radeon HD 4850 | Radeon HD 4830 |
| 核心代号 | RV790GT | RV770 | RV770 | RV770 |
| 核心工艺 | 55nm | 55nm | 55nm | 55nm |
| 核心晶体管数量 | 9.86亿 | 9.56亿 | 9.56亿 | 9.56亿 |
| DirectX版本支持 | DirectX 10.1 | DirectX 10.1 | DirectX 10.1 | DirectX 10.1 |
| 着色器数量 | 640 | 800 | 800 | 640 |
| 光栅处理器数量 | 16 | 16 | 16 | 16 |
| 核心频率 | 700MHz | 750MHz | 625MHz | 575MHz |
| 着色器频率 | 700MHz | 750MHz | 625MHz | 575MHz |
| 理论峰值计算能力 | 896GFLOPs | 1200GFLOPs | 1000GFLOPs | 736GFLOPs |
| 内存频率 | 3000MHz | 3600MHz | 1998MHz | 1800MHz |
| 内存位宽 | 256bit | 256bit | 256bit | 256bit |
| 内存带宽 | 96GB/s | 115.2GB/s | 63.9GB/s | 57.6GB/s |
| 内存容量 | 512MB | 512MB | 512MB | 512MB |
| 内存类型 | GDDR5 | GDDR5 | GDDR3 | GDDR3 |
| 视频加速技术 | Avivo HD | Avivo HD | Avivo HD | Avivo HD |
通过上表可以了解到，Radeon HD 4860核心基于55nm的RV790GT，流处理器相对全规格核心缩减至640个，但是在显存位宽上做了全部保留，既256bit。
虽然Radeon HD 4860在流处理器数量上不及Radeon HD 4850，但由于Radeon HD 4860搭载了GDDR5显存颗粒，同时核心得益于RV790的强劲超频能力，其整体频率将大幅高于Radeon HD 4850，从而弥补核心硬件规格的弱势并保证整体性能高于Radeon HD 4850。
第2页：RV790GT实物揭秘 GPU-Z没法识别
RV790GT实物揭秘 GPU-Z没法识别
前文我们已经了解，Radeon HGD 4860使用的图形核心是非全规格的RV790产品，据笔者分析这些芯片主要是生产RV790过程中有瑕疵无法全规格正常运行的产品，为了提高良率以及降低成本，缩减有瑕疵核心硬件规格从而达到上述目的。

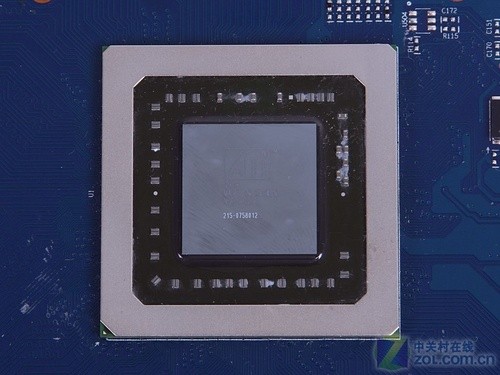

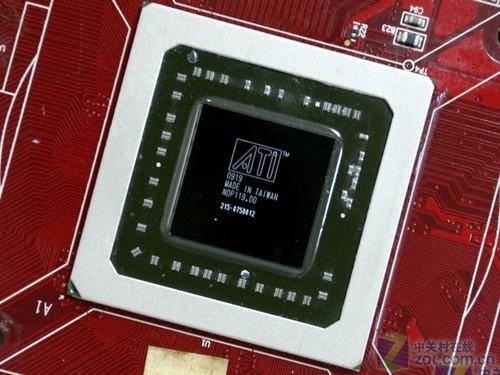

RV790GT核心
RV790GT核心与其他AMD核心一样都由台积电生产，其拥有640个流处理器和16个光栅处理器，支持DirectX 10.1 API和Shader Model 5.1。由于核心采用统一架构设计，其在并行计算、浮点运算方面十分强大，理论峰值计算能力高达896GFLOPs。
该款核心与目前AMD主流其他图形产品一样，支持最新的UVD2.0视频引擎和Stream流技术等。

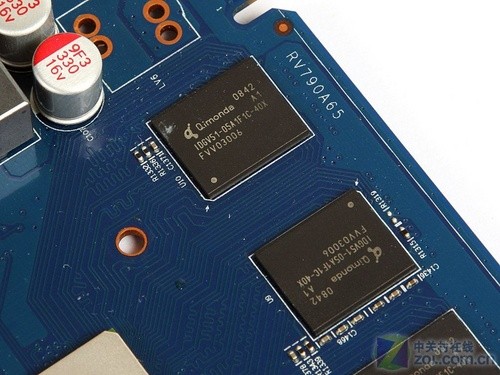

Qimonda IDGV51-DSA1F1C-40X
该款产品除了使用RV790最新核心外，还首次将GDDR5显存规格引入到中低端产品中，其启用了8颗Qimonda IDGV51-DSA1F1C-40X颗粒，构成256bit/512MB的组合，默认频率、内存带宽分别高达3000MHz和96GB/s。

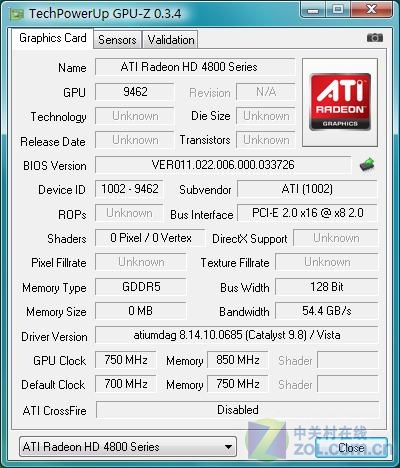

GPU-Z 0.3.4仍无法正确识别Radeon HD 4860
Radeon HD 4860目前仍无法被最新版本的GPU-Z软件正确识别，基本每项不是识别错误就是无法正确显示，例如显存位宽、标准频率等。
RV790GT核心宽
RV790GT核心长

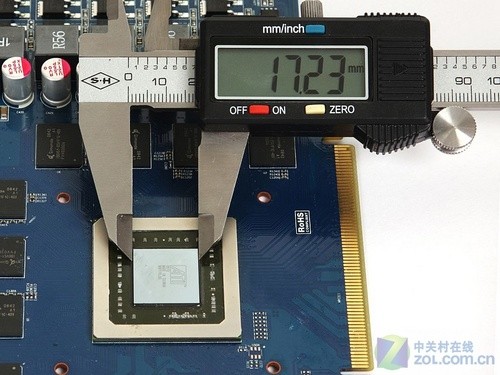

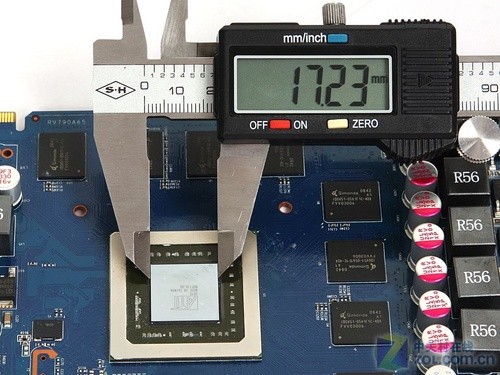

我们知道RV790的核心面积为282mm2，并且其采用正方形核心设计，所以大概可以算出其边长约为16.79mm。我们实际使用游标卡尺进行测量为17.23mm，与计算值稍有差别。
第3页：第三方设计一马当先 做工很YY
第三方设计一马当先 做工很YY
本次收到的Radeon HD 4860为昂达送测的非公版产品，下面对其进行拆解以便各位网友能够能深入的了解它。

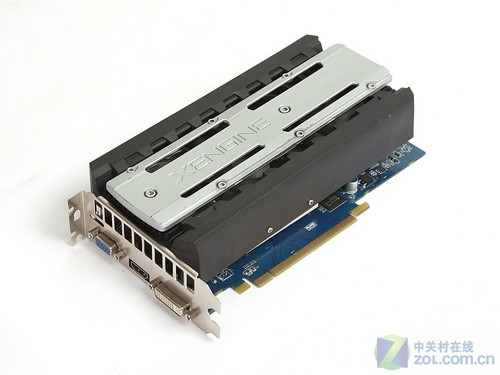

第三方设计方案
昂达这款第三方非公版Radeon HD 4860采用双槽位设计，这也主要是为了满足对RV790GT核心和8颗GDDR5显存的散热。在散热器上X-Engine标识，我们没有在以往昂达产品中出现，这也许是未来的昂达将会启用的新产品系列。
非公版PCB设计
由于AMD-ATI并没有对外发布公版Radeon HD 4860，但是相对Radeon HD 4890的B790公版而言，这款PCB使用了更大众化的设计，这也是为了更灵活的控制产品成本，使其成功进入主流端产品。
采用4+1相供电设计
供电部分其采用了4+1相设计，每相供电均采用屏蔽式电感和固态电容的组合，同时为了满足供电需求其还标配了6pin外接供电。
配有双热管散热器
核心吸热底及热管采用纯铜材质，同时散热器配有铝制散热鳍和铝挤散热模块。为了将热量以最快速度出走，散热器标配2个高效静音扇。

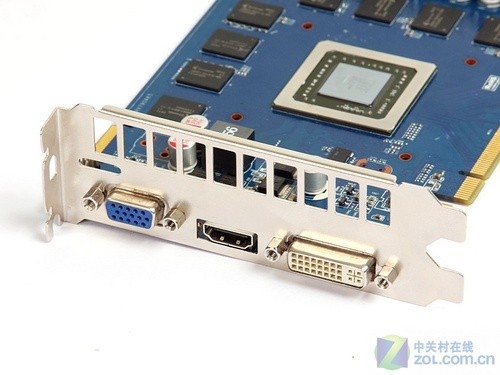

HDMI + DVI + D-Sub组合
显卡标配有HDMI + DVI + D-Sub接口组合，能够满足绝大部分用户所需。
第4页：性能测试的硬件、软件平台状况
性能测试的硬件、软件平台状况
● 测试系统硬件环境
| 测 试 平 台 硬 件 | |
| 中央处理器 | Intel Core i7-975 Extreme Edition |
| 散热器 | Thermalright Ultra-120 eXtreme |
| 内存模组 | G.SKILL F3-12800CL9T-6GBNQ 2GB*3 |
| （SPD:1600 9-9-9-24-2T） | |
| 主板 | ASUS P6T Deluxe |
| （Intel X58 + ICH10R Chipset） | |
| 显示卡 | |
| Radeon HD 4870 | |
| （RV770 / 512MB / 核心:750MHz / Shader:750MHz / 显存:3600MHz） | |
| Radeon HD 4860 | |
| （RV790GT / 512MB / 核心:700MHz / Shader:700MHz / 显存:3000MHz） | |
| Radeon HD 4850 | |
| （RV770 / 512MB / 核心:625MHz / Shader:625MHz / 显存:1998MHz） | |
| GeForce GTS 250 | |
| （G92 / 512MB / 核心:738MHz / Shader:1836MHz / 显存:2200MHz） | |
| 硬盘 | Seagate Barracuda 7200.10 SATA |
| （320GB / 7200RPM / 16M | |
| 电源供应器 | AcBel R8 ATX-700CA-AB8FB |
| （ATX12V 2.0 / 700W） | |
| 显示器 | DELL UltraSharp 3007WFP |
| （30英寸LCD / 2560*1600分辨率） | |

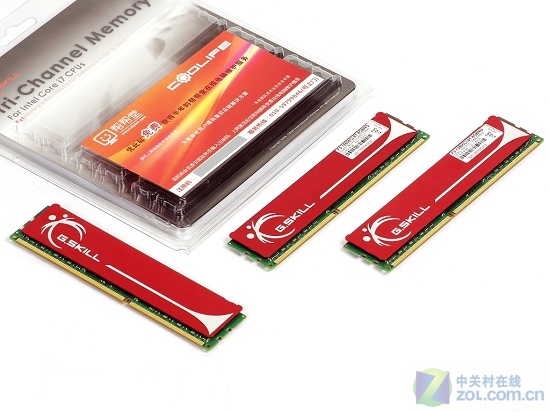

G.SKILL F3-12800CL9T-6GBNQ

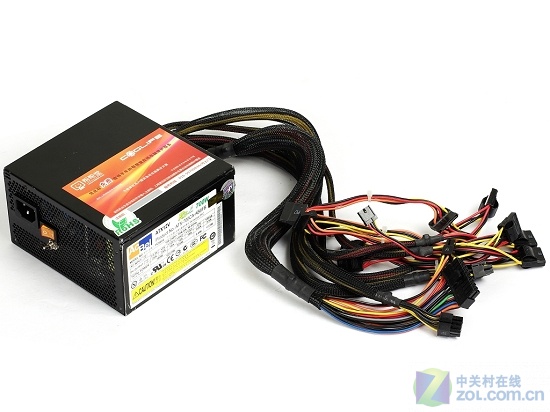

AcBel R8 ATX-700CA-AB8FB

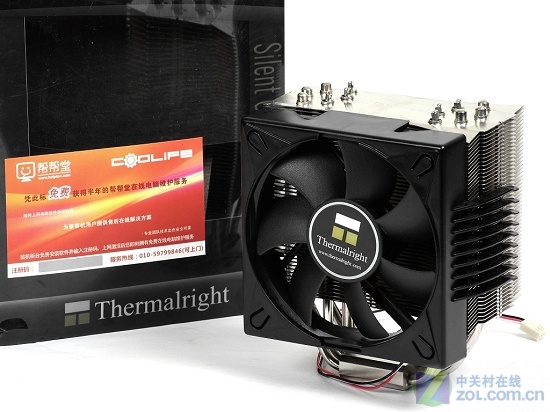

Thermalright Ultra-120 eXtreme
我们的硬件评测使用的内存模组、电源供应器、CPU散热器均由COOLIFE玩家国度俱乐部提供，COOLIFE玩家国度俱乐部是华硕（ASUS）玩家国度官方店、英特尔（Intel）至尊地带旗舰店和芝奇（G.SKILL）北京旗舰店，同时也是康舒（AcBel）和利民（Thermalright）的北京总代理。
● 测试系统的软件环境
| 操 作 系 统 及 驱 动 | |
| 操作系统 | Microsoft Windows Vista Ultimate SP1 |
| （中文版 / 版本号6001） | |
| 主板芯片组 驱动 | Intel Chipset Device Software for Vista |
| （WHQL / 版本号 9.1.1.1014） | |
| 显卡驱动 | |
| AMD-ATI Catalyst for Vista/Win7 | |
| （WHQL / 版本号 9.7） | |
| NVIDIA Forceware for Vista/Win7 | |
| （WHQL / 版本号 190.38） | |
2560*1600_32bit 60Hz | |
| 测 试 平 台 软 件 | ||
| 3D合成 测试软件 | 3Dmark 06 | |
| Futuremark / 版本号1.10 | ||
| 3Dmark Vantage | ||
| Futuremark / 版本号1.01 | ||
| 3D游戏 测试项目 | ||
| DirectX 9游戏 | Call of Duty 5 : World at War | |
| Activision / 版本号 1.0 | ||
| Lefr for Dead | ||
| EA / 版本号1.0 | ||
| Need for Speed:Undercover | ||
| EA / 版本号1.0 | ||
| Street Fighter IV | ||
| Copcom / 版本号1.0 | ||
| DirectX 10游戏 | Company of Heroes | |
| Relic / 版本号1.7.1 | ||
| Crysis | ||
| Crytek / 版本号1.2.1 | ||
| Farcry 2 | ||
| Ubisoft / 版本号 1.0 | ||
| S.T.A.L.K.E.R.:Clearsky | ||
| Koch / 版本号 1.0 | ||
| 辅助测试软件 | Fraps | |
| beepa / 版本号 2.9.8 | ||
各类合成测试软件和直接测速软件都用得分来衡量性能，数值越高越好，以时间计算的几款测试软件则是用时越少越好。
第5页：理论性能测试—3Dmark 06

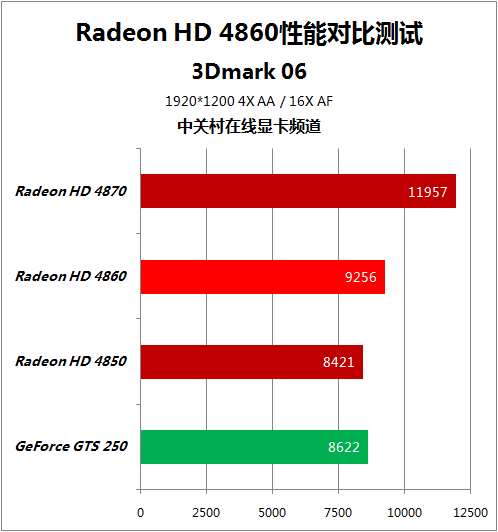

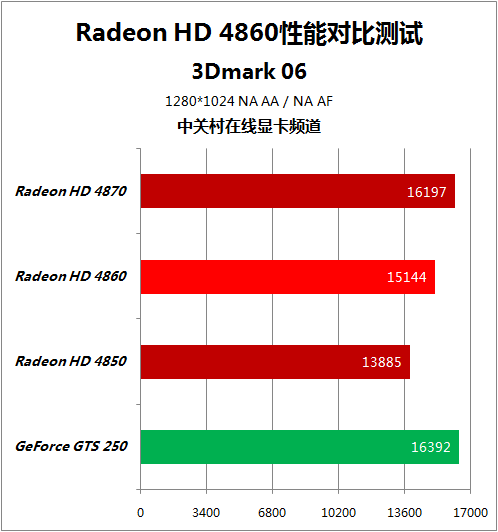

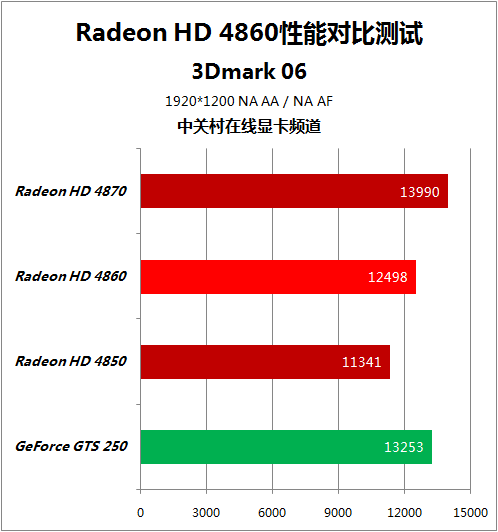

● DX9理论性能测试：3DMark 06
3Dmark 06作为上一代3DMark系列巅峰之作，所有测试都需要支持SM3.0的DirectX 9硬件，并且支持HDR特性，这款软件的最终得分里CPU性能占有不小的权重，因此它更适宜分析整个系统的3D加速能力。
第6页：理论性能测试—3Dmark Vantage

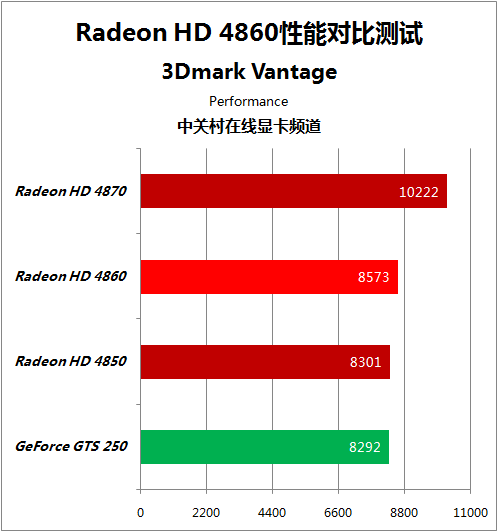

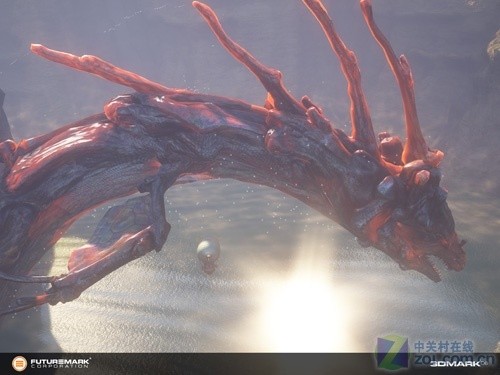

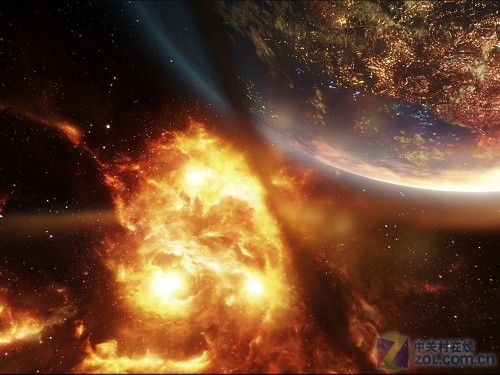

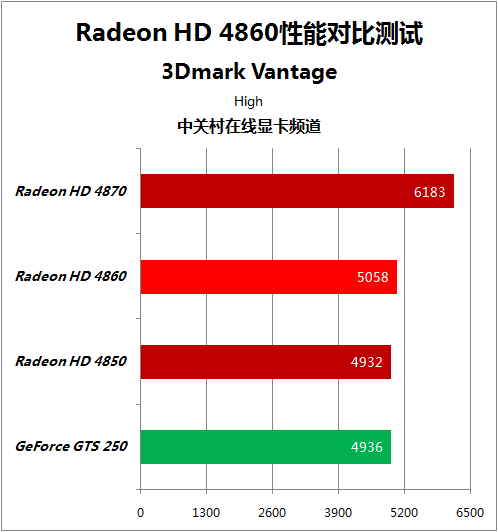

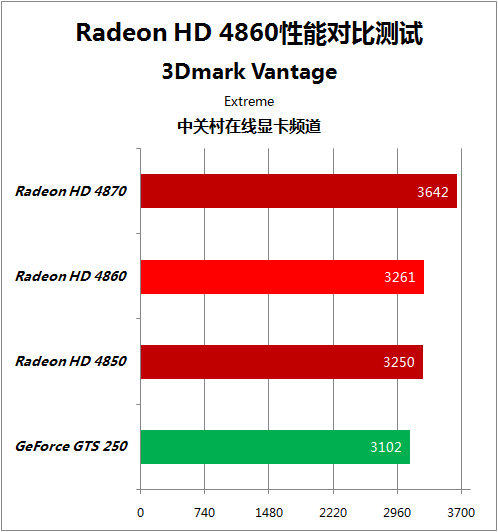

● DX10理论性能测试：3Dmark Vantage
3DmarkVantage是Futuremark最新推出的一款显卡3D性能测试，该款软件仅支持DirectX 10系统及DirectX 10显卡。测试成绩主要由两个显卡测试和两个CPU测试构成，整个测试软件各家偏重整机性能。
第7页：DX9游戏—使命召唤5之世界战争

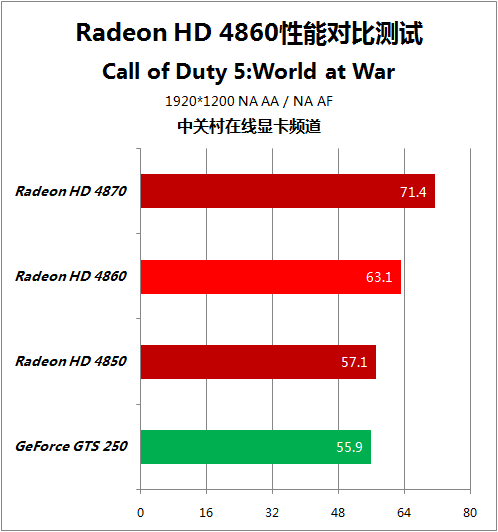

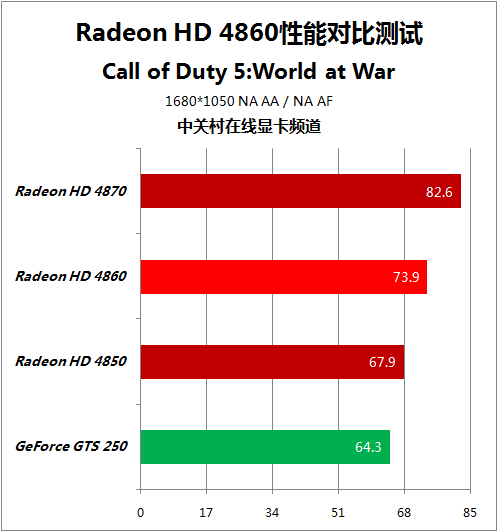

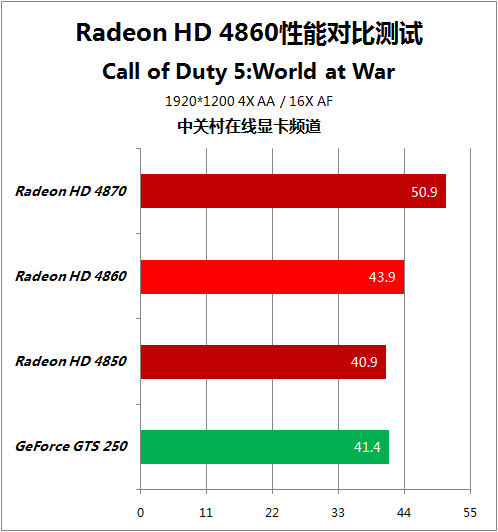

● Call of Duty 5:World at War
与《使命召唤4》不同，《使命召唤5世界战争/战火世界》不但由曾开发《使命召唤3》的Treyarch负责制作，而且游戏的战场也回到了系列之前的第二次世界大战时期，游戏将围绕发生在太平洋战场的战役展开，让玩家体验美军与日军之间的战争场面。
>>游戏类型：DirectX9 第一人称射击游戏
>>测试方式：黑夜室外/室内场景，沿同一固定路线跑完3次取平均值，Fraps计速
>>画质设定：可设置的全部最高
第8页：DX9游戏—求生之路

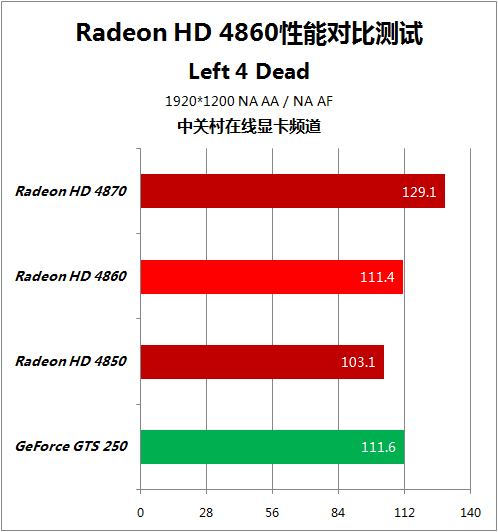

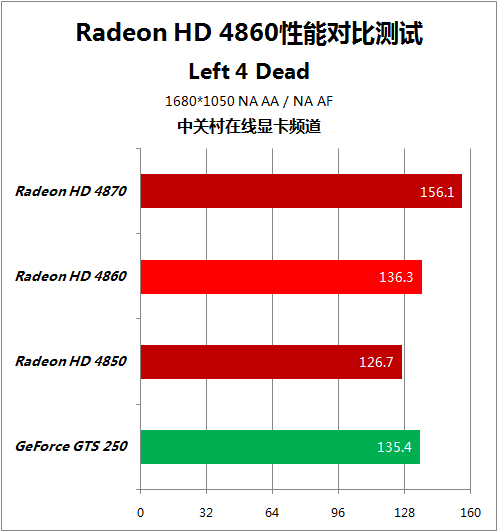

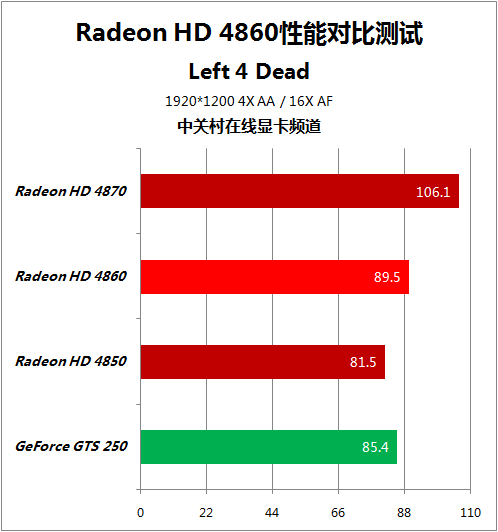

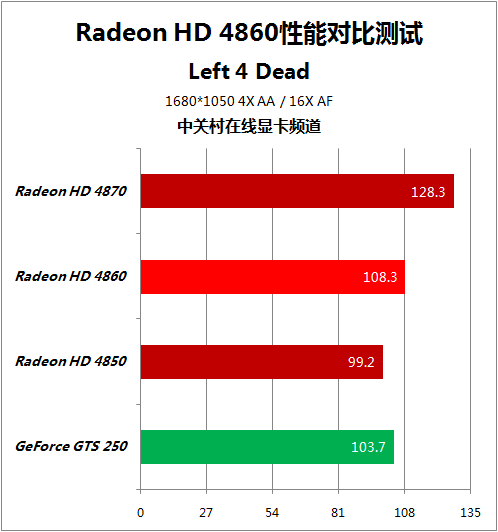

● Left 4 Dead
Valve 公布全新射击游戏《Left 4 Dead》，游戏由《反恐精英：零点危机》(Counter-Strike：Condition Zero，简称 CSCZ)游戏工作室 Turtle Rock 制作，强调使用“强化版”的 Source 引擎，将带领玩家进入冲击性的射击快感。
>>游戏类型：DirectX9 第一人称射击游戏
>>测试方式：白天室外/室内场景，开始场景一段游戏的自行录像回放
>>画质设定：可设置的全部最高
>>AA、AF设定：AA和AF均在游戏中开启
第9页：DX9游戏—极品飞车之卧底

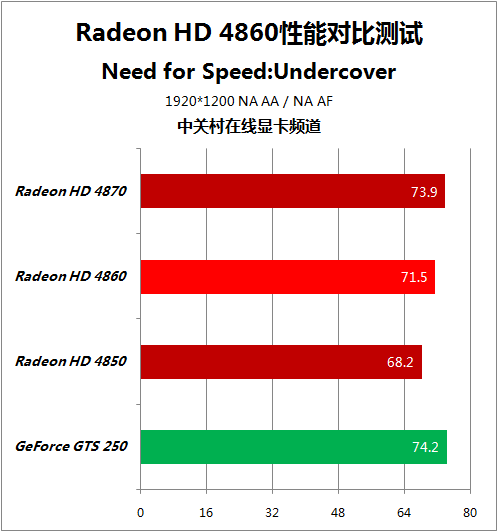

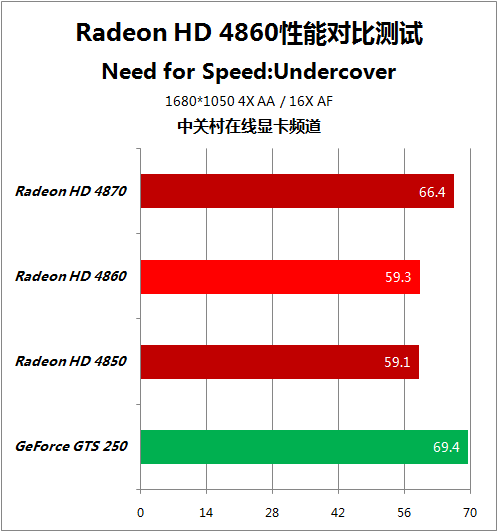

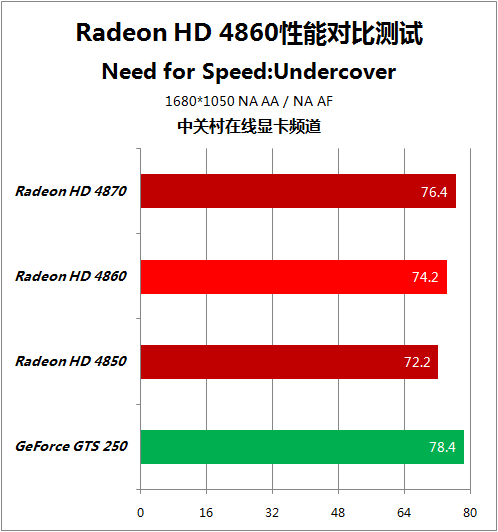

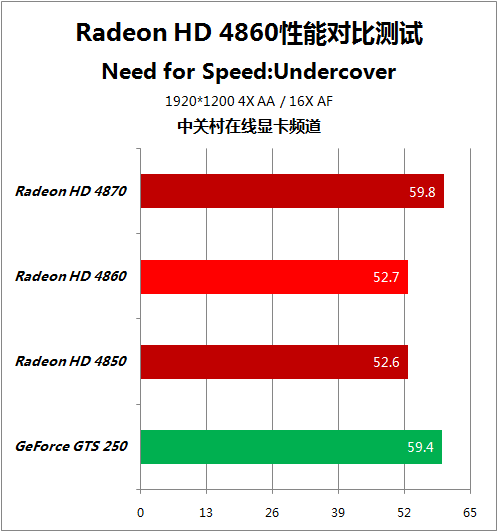

● Need for Speed:Undercover
《极品飞车12》玩家们将在高速公路上进行赛车，躲避警车并战胜对手，逐步深入一个国际犯罪组织的秘密行动并最终将其摧毁。这部新游戏宣告了高度紧张的警车追逐游戏模式的回归，同时还带来了全新的“英雄驾驶引擎”——即使是时速高达180英里的惊险公路车赛，这一独特技术也可为你带来令人难以置信的精彩画面表现。
>>游戏类型：DirectX9 竞速类游戏
>>测试方式：同一弯道竞速场景，人为操作跑完3次取平均值，Fraps计速
>>画质设定：全部最高
第10页：DX9游戏—街头霸王4

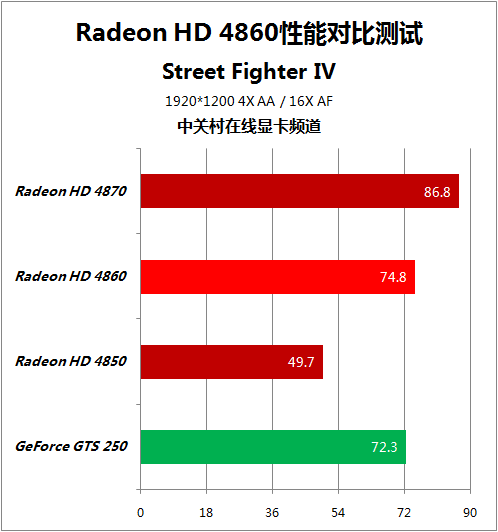

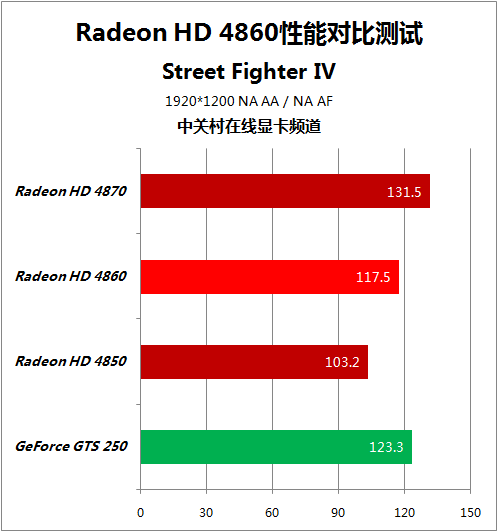

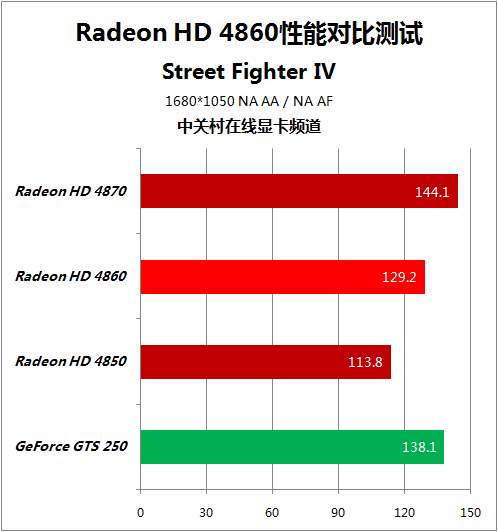

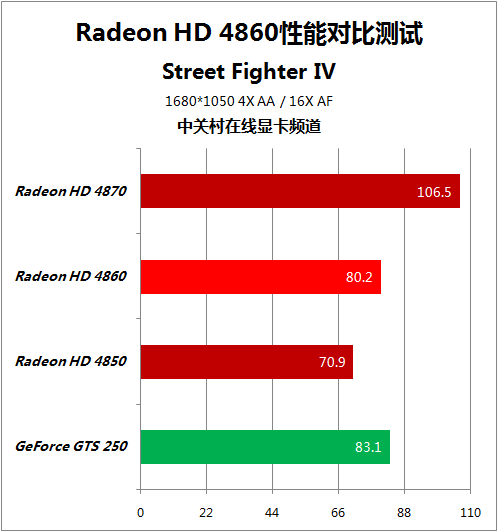

● Street Fighter IV
由CAPCOM负责开发的格斗游戏《街头霸王4》（Street Fighter 4）早已在电视游戏机上发售，经过漫长的等待，街霸迷们终于盼到了PC版的发布。本作不仅继承了TV Game版的所有特色，还增加更多诸如画面风格等特色。
>>游戏类型：DirectX9格斗类游戏
>>测试方式：游戏自带性能测试工具，内容为3D实时运算的战斗回放
>>画质设定：全部最高
第11页：DX10游戏—英雄连

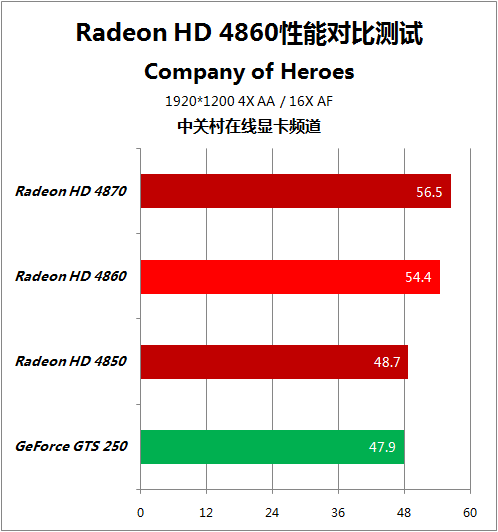

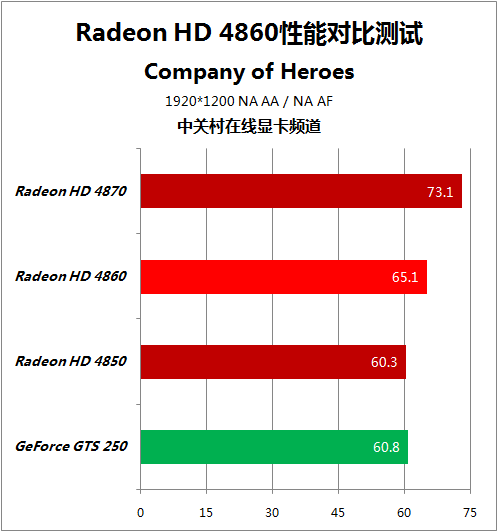

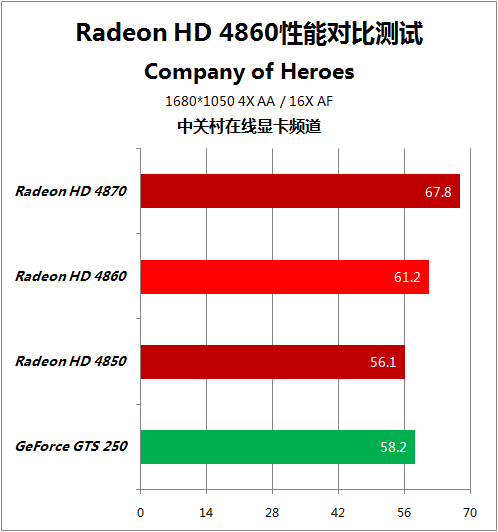

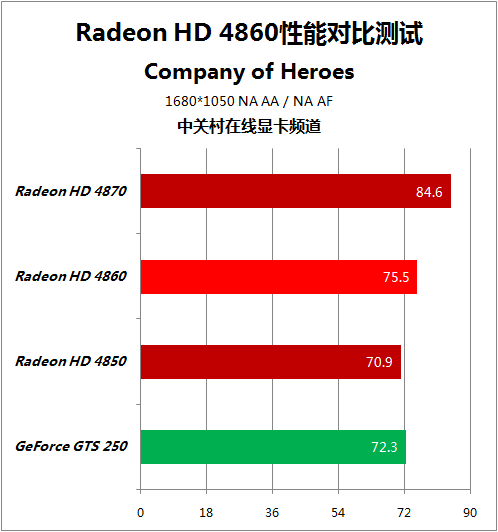

● Company of Heroes
Company of Heroes（英雄连）是一款即时战略类游戏。二战是几年来长盛不衰的3D游戏题材，Company of Heroes就是从101空降师诺曼底登陆后在欧洲战场血战题材入手的最新战略游戏，不过其自带测试并非针对即时战略的实际场景，反而更像第一人称视角游戏。
>>游戏类型：DirectX10 即时战略游戏
>>测试方式：游戏自带性能测试工具，内容为3D实时运算的剧情过场回放
>>画质设定：全部最高
第12页：DX10游戏—孤岛危机

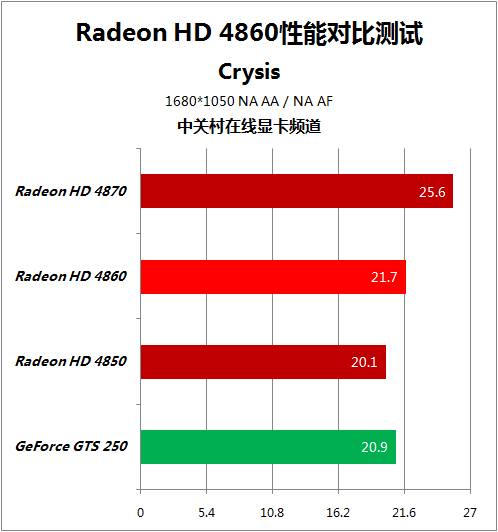

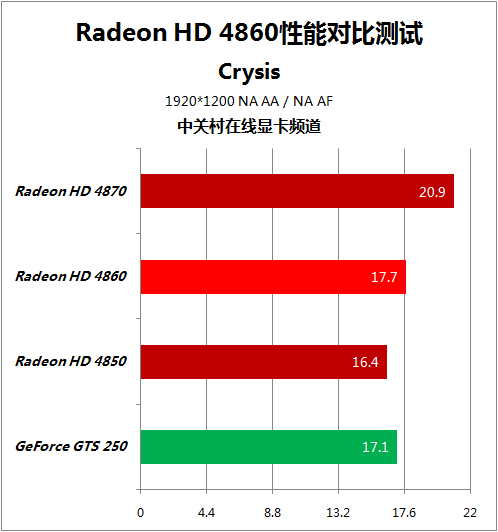

● Crysis
跳票多时、万众期待的DirectX 10游戏大作Crysis，把目前PC 3D娱乐的视觉体验发挥到极致的游戏，大量使用DirectX 10的硬件功能，对显卡的负载也提升至空前水平。
>>游戏类型：DirectX10 第一人称视角射击游戏
>>测试方式：游戏自带GPU性能测试工具，为3D实时运算的飞行过场回放
>>画质设定：全部最高
第13页：DX10游戏—孤岛惊魂2

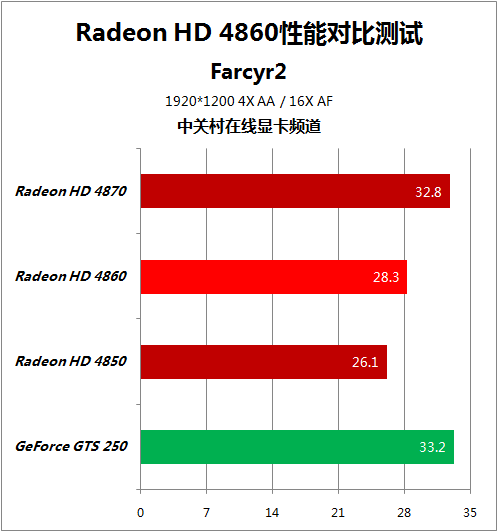

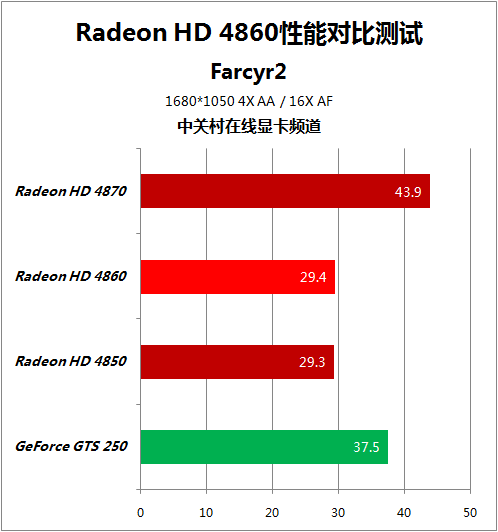

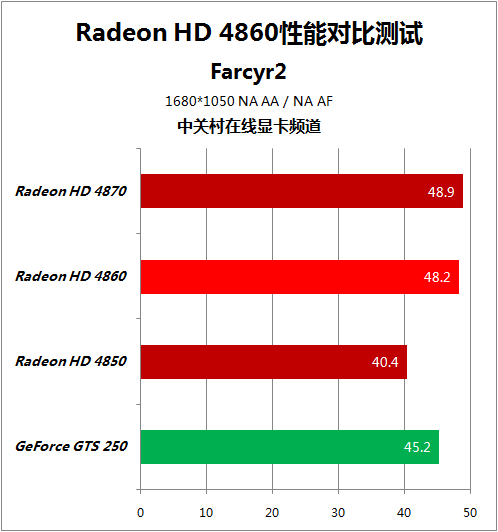

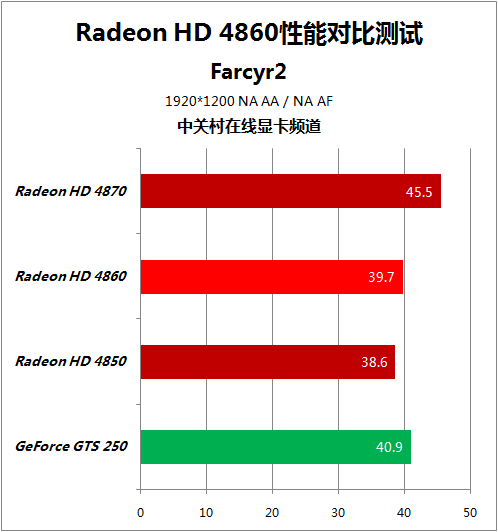

● FarCry2
使用CryENGINE®和PolyBump™折服世人的经典之作FarCry推出了第二代作品——FarCry2，这款作品无论是游戏引擎还是画面设计都有了长足进步，该作仍然由Ubisoft发布。
>>游戏类型：DirectX10 第一人称射击游戏
>>测试方式：游戏自带性能测试工具，内容为3D实时运算的战斗回放
>>画质设定：全部最高
第14页：DX10游戏—切尔诺贝利之晴空

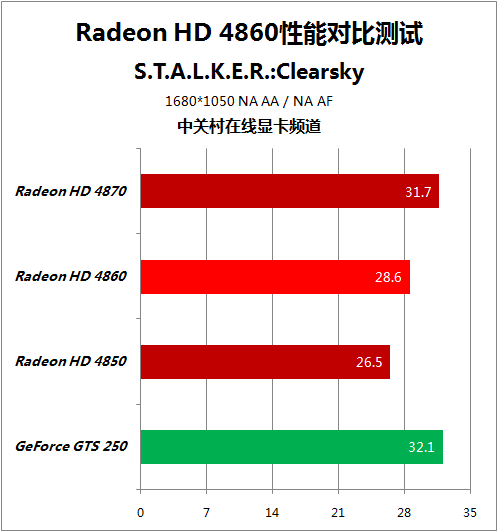

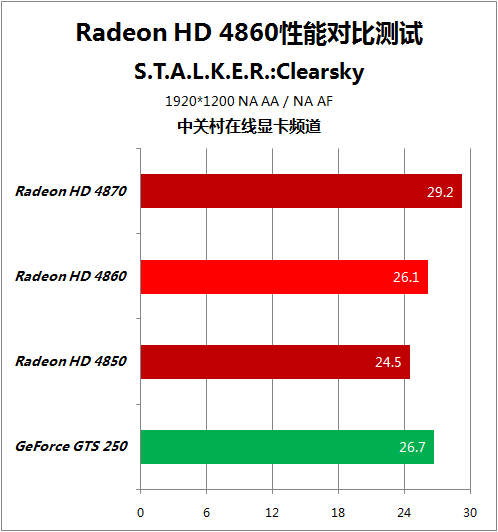

● S.T.A.L.K.E.R.Clearsky
作为《S.T.A.L.K.E.R.》的续作，《S.T.A.L.K.E.R.Clearsky》的基本开发工作在去年年底已经接近尾声，开发者表示，他们夜以继日地进行开发工作。《S.T.A.L.K.E.R.Clear Sky》的开发者表示，他们很高兴有机会来完成2003年以来积攒的创意，这些创意因为时间关系，没能在《S.T.A.L.K.E.R.》当中得到体现。玩家在《S.T.A.L.K.E.R.Clear Sky》当中，将能体验到切尔诺贝利的历史、地理特质和基本生活环境。
>>游戏类型：DirectX10 第一人称视角射击游戏
>>
>>画质设定：全部最高
第15页：黑马不黑 HD4860命运大胆猜想
黑马不黑 HD4860命运大胆猜想
通过前文介绍我们了解到，Radeon HD 4860与Radeon HD 4890有着颇深的渊源，这是因为二者均是基于RV790，仅是前者在核心的流处理器数量缩减至640个。而这种缩减流处理器数量是一种普遍划分产品档次的方法，而且值得一提的是这也是一种提高核心良率、降低生产成本的一种最有效方法。而基于这种核心的产品，往往是性价比非常突出的产品，例如当前整火热卖者的中低端性价比产品——Radeon HD 4830。
我们可以这么理解，Radeon HD 4860与Radeon HD 4890之间的关系，和Radeon HD 4830与Radeon HD 4870之间一样，均是核心规格缩减、频率降低版。
RV790核心
众所周知，RV790实在RV770基础上二次开发而来，虽然在产品架构上基本保持一致，但是针对二者开发的PCB无法做到Pin-to-Pin，因为RV790不仅在RV770基础上二次开发完善，还增加了0.3亿晶体管，这也就奠定了RV790GT虽然无法使用在现在成熟的Radeon HD 4870和Radeon HD 4850 PCB上，但是其完全可以直接用在Radeon HD 4890的PCB上。

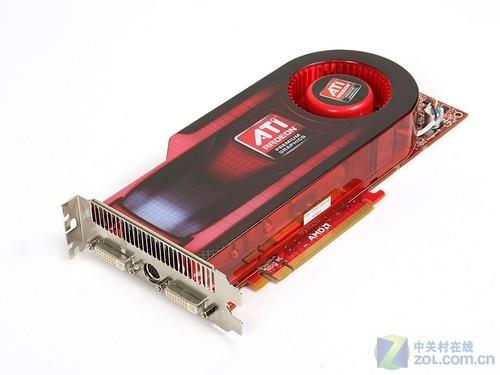

公版Radeon HD 4890
虽然Radeon HD 4860可以直接使用Radeon HD 4890的PCB，但是由于其针对中端设计在PCB电气性、用料上要求并不如Radeon HD 4890高，所以完全可以使用成本较低的PCB设计，这样可以降低产品本身成本为消费者带来更大的实惠，同时也更符合中端性价比的身份。
而且值得一提的是，基于RV790的Radeon HD 4890是第一款在标配风冷散热器条件下，核心频率突破1000MHz的产品，所以我们对基于RV790GT的Radeon HD 4860的超频能力毋庸置疑。而且由于在核心规格上的降低，也有利于产品的超频，也许Radeon HD 4860将会是第二款核心突破1GHz的显卡。
同时，目前正在热卖的800流处理器版Radeon HD 4830，让我们不得不“幻想”未来是否也会推出拥有800流处理器的Radeon HD 4860，花较少的钱获取更多的性能，这不就是我们DIY一族梦寐以求的目标吗？！
