AMD重炮轰击 14款整合新秀785G主板终极横评

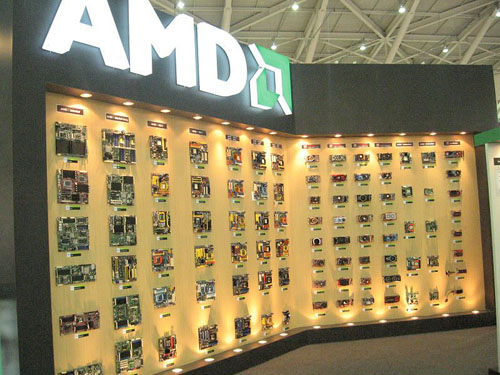

6月份的Computex2009台北电脑大展上我们看到了AMD展出了15款采用全新785G芯片组的主板产品，而台北电脑展是几大展会中与实际产品联系最紧密的一个，这预示着下半年785G将是AMD的主打产品。经历了前半年的沉寂，主板市场终于迎来了2009年第一款真正意义上的新款主板，是首款支持DirectX10.1 API的整合主板，其他像UVD2以及ACC技术的加入也增加了它的看点。

785G推出的时间非常讨巧，目前全新的45nm速龙2双核处理器凭借超强性价比以惊人的速度横扫低端市场，而接下来即将推出的45nm速龙2四合以及羿龙2双核也是中低端市场的重磅炸弹。785G在北桥方面，也就是整合显示核心方面的升级是为了搭配速龙II代处理器带来更好的多媒体娱乐体验，而加入ACC技术的支持则完全针对接下来的羿龙II系列双核产品。

785G北桥芯片和SB710南桥芯片在脚位设计上完全兼容于上代780G/SB700，主板厂商甚至无需对原有产品的PCB线路进行更改，因此你可以看到大量785G/SB710主板的迅速出货上市。


 昂达A785G               昂达A785G魔笛版                 超磐手AK785G


       富士康A85GM            富士康Cinema Premium  华硕M4A785TD-V EVO


技嘉GA-MA785GM-US2H     捷波X-BlUE 785G+       铭瑄MS-M3A785G


七彩虹C.A785G Twin       微星 785GTM-E45


双敏UR785GT                  盈通A785GT                 映泰TA785GE 128M

随着各大中专学校的陆续开学，相信很多学生玩家都打算趁开学的时机攒一台主机，而速龙2与785G的搭配无疑是目前的最佳选择。AMD Athlon II X2系列处理器究竟应该搭载一张什么样的785G主板呢?我们通过下面的横向测试来告诉你答案。

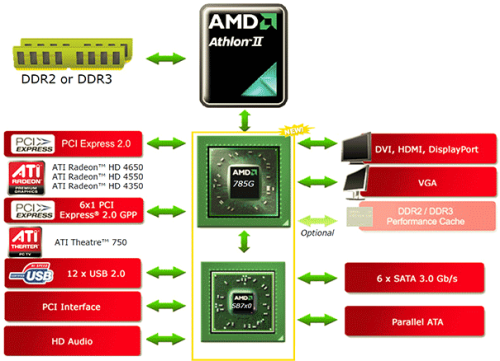

AMD 785G芯片组核心代号为RS880，比现有的RS700系列高了一代，但是785G的命名则屈尊于790GX之下，从命名来看，其定位在780G和790GX之间，属于一款中低端产品，在速龙II四合以及羿龙II双核处理器推出之后会逐渐取代低端的780G，而凭借DirectX 10.1以及UVD2等先进特性也会撼动790GX的中端地位。

相比起来，785G芯片组在不少方面得到了提升，诸如；HD4200核心 支持DX10.1 支持UVD2，支持ACC线性超频技术

精简：X8+X8交火模式；SB710不支持RAID5

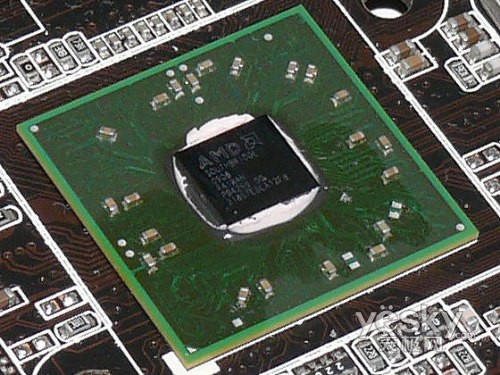

785G芯片组的北桥采用新一代RS880芯片，基于TSMC 55nm工艺制造，工作电压为1.1V，最高功耗约11.4W，省电模式下更可达至3W以下;芯片大小为21mm x 21mm，528-FCBGA封装，与RS780家族脚位相容，并可共用相同的PCB 。

RS880芯片整合最新的HD4200显示核心，和790GX所整合的HD3300相比，同样是代表系列的4000和3000这一部分高出一代，而在表示性能的200和300一位，785G要比790GX低一些。这其实很容易理解，在北桥方面，785G是790GX的优化升级版，其整合的HD4200显示核心在API的支持方面提升到了DirectX 10.1，且UVD通用视频解码单元升级到了第二代，但是出于定位的原因，核心频率要比790GX所整合的HD3300要略低。

南桥方面785G搭配的是SB710芯片，该芯片从790GX的SB750精简而来，保留了对ACC技术的支持，以保证充分发挥即将推出的羿龙2系列双核处理器的超频性能。而相比SB750，SB710精简掉了对RAID 5的支持，相信对于一般中低端用户而言这样的精简不会带来任何影响。另外，一些厂商也会推出直接搭配SB750南桥的增强版本。

　 Radeon HD 4200显示核心在硬件方面主要在以下几点方面进行了改进和增强：

支持DX10.1 API

Radeon HD 4200采用55nm制程工艺，支持DX10.1，拥有40个流处理器、8个纹理寻址单元、8个纹理过滤单元和4个光栅化单元，这些都与采用RV620核心的Radeon HD 3200相似，不过785G芯片组支持DDR3内存，能够获得更高的共享显存频率，这些都使得Radeon HD 4200拥有更为强劲的3D性能。

在DX11即将推出的时代，DX10.1 API已经不再是最先进的图形技术，我们知道在2007年底所推出的RV670显示芯片上，AMD就已经提供了对DX10.1特效的完美支持。而同时期推出780G芯片组只支持DX10 API，此次785G芯片组的推出则很好地弥补了这个遗憾。

DX10.1可以在同等显卡性能的情况下提供比DX10更好的游戏表现，例如在《鹰击长空》等支持DX10.1的游戏中就可以看出来。同性能的DX10显卡和DX10.1显卡，在支持DX10.1的游戏中运行，使用DX10.1渲染就会比使用DX10渲染更加流畅。

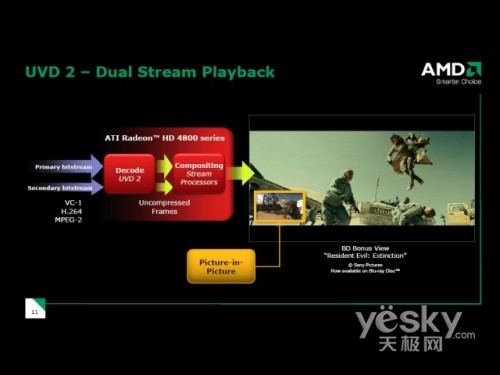

升级UVD2 通用高清解码引擎

UVD全称为“Universal Video Decode”，也就是通用高清解码引擎。作为AMD新一代avivo HD技术的关键组成部分。UVD解码引擎率先兼容H.264和VC-1两种主流高清格式解码，而最新的Radeon HD 4200核心更是加入了更加先进的UVD2解码引擎。

UVD2相对第一代UVD来说，最大的改进之处就是提供了对多流解码的支持，这也就意味着UVD2技术能够支持多部高清片源同时解码，相较于NVIDIA的双流解码来说功能更为强大，在高清片源的支持上，UVD2已经能够对2160P的视频解码提供支持。

除此之外第二代UVD技术还加入了多项改良技术，比如DVD Upscaling to HD技术，这项技术可以将720×480分辨率的影片上调至1920×1200分辨率，并减少视频模糊。此外，加入Dynamic Contrast 技术

加速视频转码技术(Accelerated Video Transcoding）技术可以提供比影像实际播放时间更快的1080p影像编码能力，支持H.264及MPEG-2格式，软件可通过AVT接口，把影像数据传过至用作GPGPU的Compute Abstraction Layer (CAL)，通过AMD驱动程序，交给GPU作影像编码工作。目前已得悉Cyberlink已正式支持AVT技术，全新PowerDirector 7可使用AMD GPU进行影像编码加速处理，未来将会加入更多软件支持AVT技术。

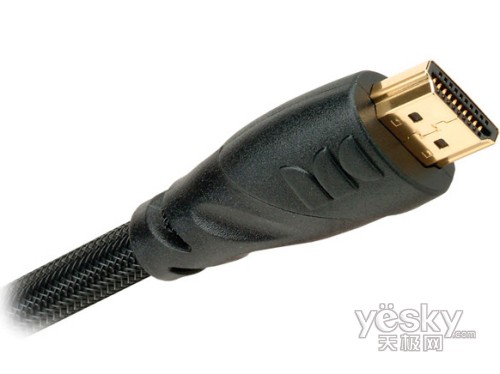

支持HDMI 1.3规范：

在HDMI规格方面，RS880由原来的1.2规范提升到了HDMI 1.3并内置了HDCP钥匙，可支持HD-DVD及Blu-Ray等受保护的高清视频播放，而北桥芯片内已建有HD Audio codec，HDMI音效输出提升至7.1声道，支持杜比Digital Plus和True HD音频技术，主板不需要额外接线，也能让HDMI接口拥有声画同步输出。

整合SB710南桥 支持ACC线性超频，支持双/三核破解4核

785G所搭配的SB710南桥支持ACC技术，上半年该技术曾经因为羿龙2三核700系列的破解事件一夜成名，至今破解三核仍然是许多玩家的梦想，而随后推出羿龙2双核处理器更是成为破解的主流。

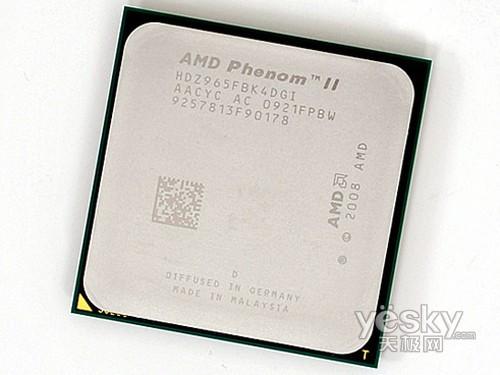

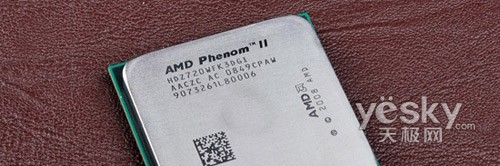

支持破解羿龙2三核720BE处理器

使用技嘉GA-MA785GM-US2H主板进行破解测试，CPU搭配支持破解羿龙2三核720BE处理器。

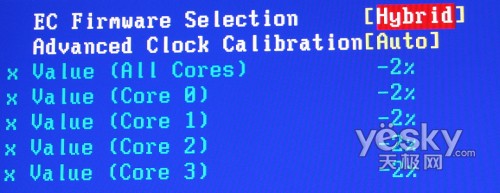

在BIOS中打开ACC选项，选择所有核心

破解四核处理器主要取决于处理器体本身体质。玩家要启动Advanced Clock Calibration功能，需要在BIOS内找到Advanced Clock Calibration (ACC)并把功能设为AUTO即可，设定为「 All Cores 」或者「 Per  Cores 」也可以取得相同的效果。

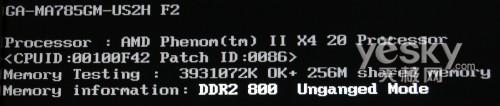

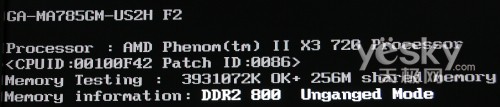

通过开机信息我们很容易发现，CPU识别信息由原来的Phenom2 X3 720变为Phenom2 X4  20，也就意味的我们的破解获得了成功。

板载显存（Sideport Memory）技术一直是AMD整合主板独步天下的不传绝技，真是凭借其带来的性能优势，AMD 780G芯片组打败了劲敌MCP78S芯片组。而升级之后的785G芯片组同样支持Sideport Memory技术，最高可支持DDR2-1066或DDR3-1333速度内存颗粒，DDR2最高容量为256MB、DDR3则为128MB，使用Side-Port Memory后性能将提升10-15%。

如何开启板载显存？

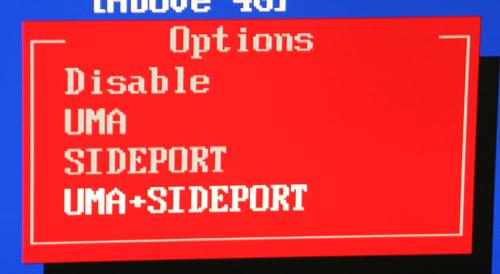

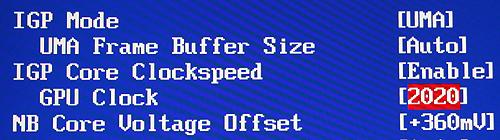

板载显存颗粒的主板一般会在BIos中提供相关选项供玩家调节：

【UMA】只使用系统内存

【SidePort】只使用板载显存

【UMA+SidePort】同时调用板载显存与系统内存

接着将“Internal Graphics Mode”选择为UMA+SidePort，即可打开板载显存。此时你会发现显存也有多种模式，选项UMA Frame Buffer Size既为共享内存容量选择，当选择256MB时，总的显存容量就是256MB+128MB。选择UMA 256MB+SIDE PORT MEMORY 基本可以发挥出785G芯片组的全部显示性能，此时提升大约在15%左右。

前面说过785G芯片组定位在780G与790GX之间，在速龙II以及羿龙II双核处理器推出之后会逐渐取代低端的780G，不过更多的玩家会选择价格较低的速龙II与之搭配。随着新学期的开始，很多学生玩家也将注意力转移到这款产品上。785G主板所整合的HD4200核心虽然在性能方面提升不多，但其3D性能足以应付《魔兽世界》、《永恒之塔》之类的主流网络游戏，《Pes2009》、《War3》等竞技游戏也可以在较高特效下流畅运行。

速龙2与785G主板搭配的最大优势就是便宜，学生们装机都比较在意性价比，毕竟拿着的钱都是父母给的辛苦钱。首先让我们看一下这14款主板的市场零售价格：

通过图表我们可以发现此次参测的主板价位集中在499元附近，这与785G市场定位十分相符。499元主板巨大的出货量也为各家厂商带来了丰厚的利润，我们还记得去年昂达A78GT主板正是凭借499元的低廉售价以及板载显存的优势抢占先机，成为2008年毫无争议的主板“销量之王”，在DIY不景气的大环境下，各大主板厂商显然是做足了准备，意欲在785G主板上做最后一搏，就连微星这样的台系大厂也推出了499元的785G主板，的确令人大跌眼镜。而华硕、技嘉、映泰旗下785G主板最低也只有599元，性价比可谓颇高。

参展主板规格一览：


昂达785G魔笛版                                 昂达A785G


  超磐手AK785G                           富士康Cinema Premium


富士康A85GM                         华硕M4A785TD-V EVO


技嘉GA-MA785GM-US2H               捷波X-BlUE 785G+


铭瑄MS-M3A785G              七彩虹C.A785G Twin


双敏UR785GT             微星 785GTM-E45


　 盈通A785GT                      　映泰TA785GE 128M

我们将十四款主板悉数展示在玩家面前，细心的玩家会立即发现其中存在不少“孪生兄弟”，国内三大主板厂商七彩虹、昂达、盈通旗下的主板产品均由杰微代工，所以其产品均采用相同的设计方案，只是用料细节部分略有差异而已。定位略高端一些的昂达785G魔笛版则引入了先进的2倍铜PCB技术，这在国内厂商中是不多见的。而七彩虹C.A785G Twin主板继续沿用了780G时代的全固态电容设定，卖相上更加出色一些。

除此之外，  捷波X-BlUE 785G+与双敏UR785GT外观方面也是惊人的相似，其中关系不用说明相信大家也猜出几分。

几乎所有的参测主板都采用了BTX小板设计，这主要取决于其市场定位，小板型更适合低端用户以及HTPC玩家选用，只有规格及价格严重“超标”的华硕M4A785TD-V EVO 采用ATX大板设计，也使得这款主板在所以参测产品中格外引人瞩目。这款主板额外提供了一组PCI-EX16显卡插槽，可惜785G芯片组并不支持双卡交火功能。当然华硕也有采用BTX小板设计的产品，其价格也适合主流用户选择。

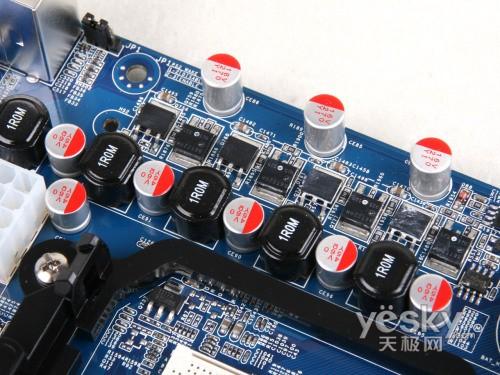

　主板是否稳定运行，超频性能高低与电器元件密不可分。 而处理器对电流要求最为敏感，电流是否纯净、稳定十分关键。所以主板都设计了十分复杂的电路对供电电流进行滤波处理。

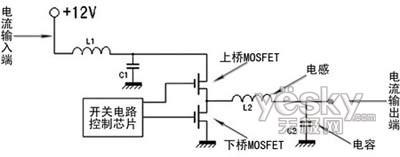

常见供电电路通常是由电容、电感线圈、场效应管(MOSFET管)这三大部分所组成开关电源。开关电源的主要工作原理就是上桥和下桥的MOS管轮流导通，首先电流通过上桥Mos管流入，利用线圈的存储功能，将电能集聚在线圈中，最后关闭上桥Mos管，打开下桥的MOS管，线圈和电容持续给外部供电。然后又关闭下桥MOS管，再打开上桥让电流进入，就这样重复进行。利用开关电源供电，除了能够为CPU提供更加纯净稳定的电流之外，还起到了降压限流的作用，以此来保证主板的正常工作。

供电相数是否越多越好？

排除用料不同而每个开关电源的参数不同来说，供电相数越多，能够提供的电流就越大，为了满足CPU的供电需求，除了可以通过使用更好的元件组合来提升每相供电电流，增加相数更容易达到目的。

一相供电大概能提供30A～60A的电流，实际上这是一个范围，因为这个电流值受多个因素影响。首先是电路走线设计要符合电气性能规范，不符合要求的电路设计用再好的料都是没有用的;其次是元件用料是否用到位，用料的质量是不是过硬，我们应该多注意供电的用料和设计。

参测主板供电模块对比：


昂达785G魔笛版                                 昂达A785G

昂达两款主板的供电部分设计完全相同，4相供电设计，每相使用3颗Mosfet，采用一上两下设计，做工比较扎实。


  超磐手AK785G                           富士康Cinema Premium

超磐手AK785G主板供电部分采用4相供电设计  ，台系厂商富士康旗下的Cinema Premium主板则为更加奢华的4+1相加强供电设计，两款主板每相均搭配3颗Mosfet，采用一上两下设计。


富士康A85GM                         华硕M4A785TD-V EVO

富士康旗下两款主板供电部分设计几乎相同，这里就不在描述。华硕M4A785TD-V EVO 则让我们确确实实感受到了其业界大佬的魄力，一字排开的电容、电感阵列令人眼晕，主板采用华硕的Xtreme Phase供电技术，其中核心使用8相供电，同时主板还为内存/HT控制器提供2相供电。


技嘉GA-MA785GM-US2H               捷波X-BlUE 785G+

同为台系一线厂商，面向主流用户的技嘉GA-MA785GM-US2H主板在供电明显低调了不少，不过扎实的4+1相供电 ，捷波X-BlUE 785G+ 使用最常见的4相供电设计，每相搭配的mosfet数量同样为3颗。


铭瑄MS-M3A785G              七彩虹C.A785G Twin

铭瑄MS-M3A785G主板的供电设计看似强大，虽然电感、电容数量众多其实只是普通的4相供电设计，而且每相只搭配两颗Mosfet（一上一下），而作为杰微系的代表之一，七彩虹C.A785G Twin主板同为4相设计，这里就不再解析。


双敏UR785GT                微星 785GTM-E45

之前我们提到过双敏UR785GT 与  捷波X-BlUE 785G+主板之间的微妙关系，玩家可以通过图片对比证实。而微星 785GTM-E45主板采用了3+1相供电，但每相都配备4个Mosfet，2上2下的完整供电单元设计在参测主板中并不多见，完全可以保证AM2+和AM3 CPU的需求。


　 盈通A785GT                      　映泰TA785GE 128M

盈通同为杰微系的4相供电设计，这里不在介绍。TA785GE 128M 属于映泰旗下主打超频的T系列，做工方面自然花了不少心血，4相供电与每相3颗Mosfet的设定均属上乘。

内存插槽设计对比：

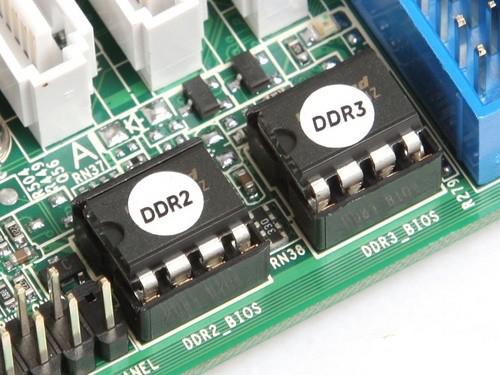

      785G在内存设计来看现在主要分成三种方案模式，纯DDR2、DDR2 OR DDR3、纯DDR3这三种模式。纯DDR2设计是为了照顾想升级机器的朋友选择，并且普及程度相对高一些，DDR2 OR DDR3的考虑现在DIY市场的发展趋势和实用程度而精心设计的，而纯DDR3设计模式则是性能的提升和未来的发展趋势而设计的。除了用户在DDR2与DDR3选择上有所喜好外，用户应该更加注重，各家主板的差别更多在于内存供电、电容等。而且在分辨BIOS一定要注意，785G如果支持DDR2与DDR3时，主板上一定会有两个BIOS存在，位置就在内存插槽附近，细心的朋友一眼就会看到。


昂达785G魔笛版                                            昂达A785G

        昂达这两款785G产品都提供了双通道4条插槽内存设计，同时支持DDR2和DDR3两种规格的内存，主板将会支持最高达DDR2 1066MHz和DDR3 1333MHz规格。在内存区域同样的提供了供电电容，确保工作稳定和超频。这两块主板内存方面用料相同，设计也基本一至并没有太大不同。


华硕M4A785TD-V EVO                             微星785GTM-E45

        台系一线厂商的华硕和微星旗下的785G主板均采用纯DDR3内存设计，抛弃对DDR2内存的支持。这两款主板的性能更加强劲，不过微星只拥有2条插槽，相比华硕的4条插槽来看，其日后升级空间大大不如华硕。另外这两块主板都具备内存独立供电单元，进一步确保内存超频时稳定性。


富士康A85GM                                         映泰785GE 128M

         富士康主板在国内市场上可能不是很多见，这款富士康A85GM内存采用黑与桔红两色防设计，而映泰则采用一惯的用色来装备自己。这两块主板均是四条全支持DDR2的设计，扩展能力良好并且适合普通用户使用。不同的是在内存供电方面，富士康主板明显会有所加强，但总体来看这两块主板的内存供电方面设计都能满足超频需要。

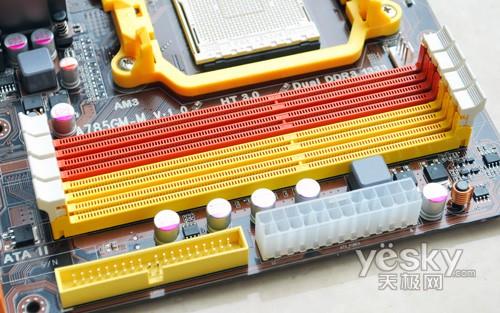

         一直主打超耐久和全固态设计为标准的技嘉依旧采用常用的红黄两色防设计， 而这宽富士康785D Cinema也同样是采用了用黑与桔红两色防设计，同样采用4条DDR2内存设计，适用人群为普通用户。


 技嘉GA-MA785GM-US2H                 富士康785D CinemaPremium

       这两款主板的内存设计大至相同，唯一不同的就是在内存供电部分富士康785D Cinema的设计与用料要比技嘉丰富了一些，这使用富士康785D 超频稳定性能更高出一些，不过技嘉同样采用固态电容设计有着不输于对手的潜力。


铭瑄MS-M3A785G                                超磐手AK785G

     铭瑄MS-M3A785G采用的是DDR2与DDR3并存的设计，与它不同的时超磐手AK785G采用全DDR2 4条插槽设计，最大支持8GB DDRII 533/667/800/1066。


七彩虹C.A785G Twin                                   捷波X-BLUE 785G+

      七彩虹C.A785G Twin依旧采用用黑与蓝两色防设计，并且装备了DDR3与DDR2双通道设计，能基本满足所有用户群的需要。而捷波X-BLUE 785G+完全采用DDR3插槽设计，虽然这样对于想使用DDR2内存的朋友为难一些，不过由于DDR3内存的逐渐普及，大家也可以考虑一下DDR3的捷波蓝光785G。


双敏UR785G                                                盈通A785GT

    双敏UR785G采用了纯DDR3内存设计，采用了惯用的淡蓝色防呆设计。盈通A785GT采用DDR2与DDR3内存设计，采用了惯用的黄与桔红色防设计。这两块板的最大区别就在于双敏仅仅只支持DDR3内存，并且扩展能力明显不足，而盈通785GT双通道的设计使得它得了先机。

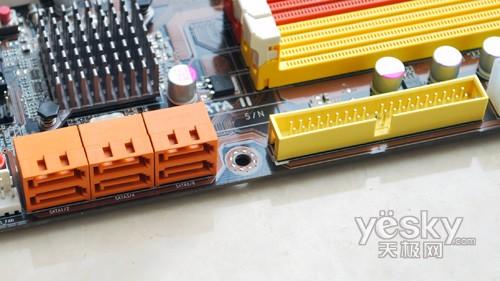

    硬盘接口部分设计

      由于785G采用SB710南桥芯片，所以SB710南桥在磁盘方面与SB700相比变化不大，提供了6个SATA 2.0接口，传输速度为3.0GB/s的SATA接口，对磁盘和光储产品有了很大的提升。

昂达785G魔笛版                                 昂达A785G

由于785G采用最新的AMD SB710南桥芯片，昂达785G魔笛版和昂达785G都采用市场上主流的6个SATA接口和1个IDE接口的设计，6SATA的设计完全满足了大多数人群的需要，同时也符合目前整合主板磁盘性能方面的主流规格。

　华硕M4A785TD-V EVO                               微星785GTM-E45

华硕M4A785TD-V EVO由南桥SB710提供了5个传输速度为3.0GB/s的SATA接口，1个eSTAT接口和1个IDE接口。而对于微星785GTM-E45则采用标准的6 SATA接口和1个IDE接口，扩展方在微星785GTM-E45占有优势。


富士康A85GM                             映泰785GE 128M

富士康A85GM由南桥SB710提供了6个SATA接口，而映泰785GE在磁盘设置方面就非常的正统，6个SATA接口1个IDE接口，规格也非常合理比起富士康A85GM来说，扩展能力映泰785GE有一些优势。

     富士康CinemaPremium   采用4SATA接口和1个eSTAT，SATA接口方面明显不足。 技嘉GA-MA785GM-US2H采用5SATA接口，1个IDE接口的设计，相对来说技嘉的扩展能力要强上一些。


富士康 CinemaPremium                       技嘉GA-MA785GM-US2H


铭瑄MS-M3A785G                                          超磐手AK785G

     两款主板在磁盘性能方面，都符合目前市场里整合主板的主流规格，铭瑄785G 由南桥SB710提供了6个SATA接口1个IDE接口，超磐手AK785G 同样采用6个SATA接口1个IDE接口的设计。


七彩虹C.A785G Twin                               捷波X-BLUE 785G+

     两款主板在磁盘性能方面，都符合目前市场里整合主板的主流规格，七彩虹C.A785G Twin由南桥SB710提供了6个SATA接口1个IDE接口，  捷波X-BLUE 785G+同样采用6个SATA接口1个IDE接口的设计。


双敏UR785G                                           盈通A785GT

     两款主板在磁盘性能方面，都符合目前市场里整合主板的主流规格，双敏UR785G由南桥SB710提供了6个SATA接口1个IDE接口， 盈通785GT同样采用6个SATA接口1个IDE接口的设计。

     南北桥散热片对比赏析（一）：

     虽然785G属于集成芯片组，但不代表高发热这种寻常问题不会在它身上出现。单独来看这两者的发热其实都不高，但将它们结合在一起，那这个问题就不能小视了。而785G主板基本都采用被动式散热系统，并且靠CPU风扇以及机箱内部的气流流动带走多余热量，在超频时温度升高非常明显，所以如果您想长期让你的GPU以高频工作，那就必须对北桥散热或者机箱内的散热方面进行一些必要的改造。而下面我们就对比一下各厂商在散热上的设计。


昂达785G魔笛版


昂达A785G


华硕M4A785TD-V EVO


微星785GTM-E45


富士康A85GM

 南北桥散热片对比赏析（二）：

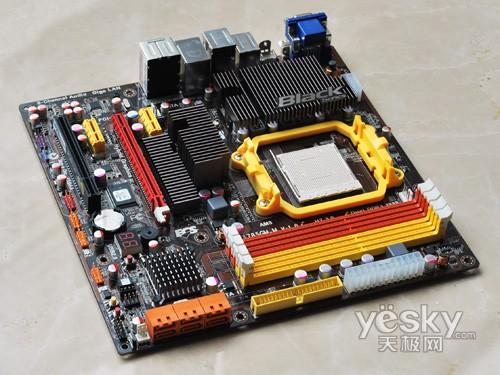

 映泰TA 785GE 128M


富士康A85GM


技嘉GA-MA785GM-US2H


铭瑄MS-M3A785G


超磐手AK785G

南北桥散热片对比赏析（三）：


七彩虹C.A785G Twin


捷波X-BLUE 785G+


双敏UR785G


盈通A785GT

    其实在使用板载GPU的情况下，北桥芯片不会受到显卡和CPU同时热流“夹击”，所以只要稍加注意散热，北桥芯片就可以凉爽稳定的工作了。

      虽然从名字上看，785G介于780G和790GX之间，但事实上其整合图形核心的规格强劲很多。首先785G的北桥核心代号为RS880，这实际上是明年880G芯片组的降频简化版本，核心上是同一颗。785G与790GX一样装备了DDR3显存，同样也有DRR2的显存颗粒，所以在显示性能上有非常大的提升。而现在市场上有很多785G都推出了装备DDR3显存，但也有一些不没有装备，下面就让我们看一下这些送测过来的就板是否有显存，并且了解一下它的做工。


昂达785G魔笛版                                       昂达A785G

      这两款昂达785G主板都装备有显存，唯一不同的是昂达785G魔笛版采用的是现代显存DDR2 1066，而昂达785G采用的是三星的显存颗粒DDR2 1066，大家都知道三星显存在超频上的性能不是一般的强，这也是两块主板最不同的地方。


华硕M4A785TD-V EVO                                微星785GTM-E45

     华硕M4A785TD-V EVO装备了NANYA DDR3 1333显存，可能很多朋友对这都不是很了解，NANYA是台湾第二大内存颗粒生产厂商，其内存颗粒多用于KINGSTON内存上，性能还算可以。微星的这款微星785GTM-E45主板并没有携带板载显存，我们稍候可以看到它的性能怎么样。


富士康A85GM                                           映泰785GE 128M

     富士康A85GM很让小编出乎意料，这款主板同样没有携带板载显存，性能上可能会大大折扣。映泰785GE装备则装备了三星的显存，对比起来映泰优势非常明显。

    技嘉GA-MA785GM-US2H 与 富士康CinemaPremium这两款主板都没有装备显存，所以对3D的处理性能稍候我们会在3D游戏中看到他们的具体表现。


技嘉GA-MA785GM-US2H                          富士康CinemaPremium


 铭瑄MS-M3A785G                                      超磐手AK785G

       铭瑄MS-M3A785G与 超磐手AK785G这两款主板都装备了三星显存，并且两块主板的显存芯片布局上没有太大区别，总体上来说这两块主板的差别不大。


 七彩虹C.A785G Twin                                        捷波X-BLUE 785G+

       七彩虹785G 与 捷波蓝光785G这两款主板都装备了三星显存，但捷波X-BLUE 785G+采用的是DDR3显存，所以在性能方面会强上很多。


双敏UR785G                                             盈通A785GT


        双敏UR785G与盈通785GT两款主板都装备了三星显存，唯一不同的是显存摆放的位置不同而已，还有就是双敏采用的是DDR3显存颗粒其他基本一致。

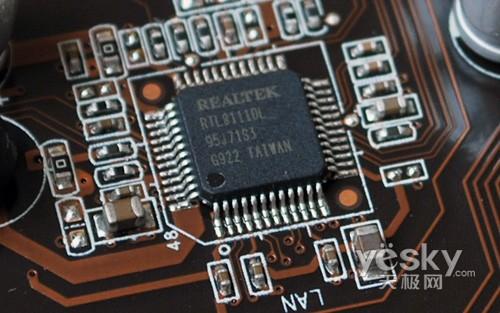

         各家厂商785G网卡与声卡分析(一)


昂达785G魔笛版                                        昂达785G魔笛版


昂达785G                                         昂达785G

       这两款昂达785G都采用了Realtek瑞昱的ALC833声卡，这种声卡运用在一在主板上已经是非常普遍了。网卡方面采用的是realtek rtl8111DL网卡，它提供提的是千兆的网络传输能力。


华硕M4A785TD-V EVO                                 华硕M4A785TD-V EVO


微星785GTM-E45                                    微星785GTM-E45

    华硕M4A785TD-V EVO主板采用的是VT1708S声卡芯片性能上应该比瑞昱的ALC833好上一些，网卡方面采用的RTL8112L千兆网卡芯片。微星785GTM-E45主板采用的是Realtek瑞昱的ALC833声卡以及RTL 8111C集成千兆网卡。


富士康A85GM                                             富士康A85GM


映泰TA 785GE 128M                                    映泰TA 785GE 128M

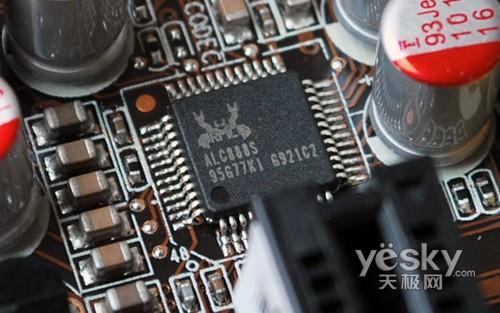

    富士康A85GM采用了ALC888声卡芯片而网卡方面则采用了broadcom芯片，这也是与其它主板厂商不同的地方。映泰TA 785GE 128主板采用了ACL662声卡芯片，网卡方面采用realtek rtl8111DL网卡。

各家厂商785G网卡与声卡分析(二)


 技嘉GA-MA785GM-US2H                            技嘉GA-MA785GM-US2H


 富士康 CinemaPremium                   富士康 CinemaPremium

     技嘉GA-MA785GM-US2H主板采用了ALC 889A声卡芯片，在声音效果上要比其它声卡好上许多，网卡采用是realtek rtl8111DL网卡，它提供提的是千兆的网络传输能力。 富士康 CinemaPremium主板采用的是ALC 888s声卡芯片，网卡采用是realtek rtl8111c芯片。


铭瑄MS-M3A785G                      铭瑄MS-M3A785G


超磐手AK785G                                      超磐手AK785G

      铭瑄MS-M3A785G与超磐手AK785G采用的是同样的声卡芯片ALC662与网卡芯片RTL8111D,几乎没有太大区别。


七彩虹C.A785G Twin                               七彩虹C.A785G Twin


捷波X-BLUE 785G+                               捷波X-BLUE 785G+

      七彩虹C.A785G Twin Realtek瑞昱的ALC833声卡，网卡采用的是Realtek的RTL 8111DL芯片。而捷波X-BLUE 785G+也采用Realtek瑞昱的ALC662声卡和Realtek的RTL 8111DL芯片。


双敏UR785G                               双敏UR785G


盈通A785GT                                    盈通A785GT

          双敏UR785G与盈通A785GT均采用ALC662声卡和Realtek的RTL 8111DL芯片的网卡，基本一致没有其它区别。

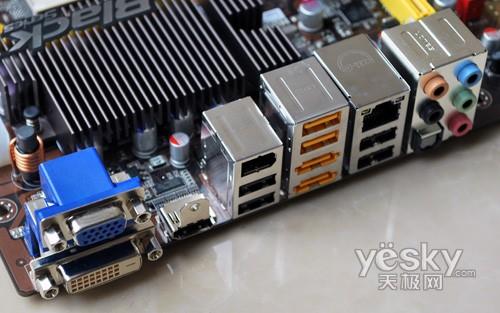

  各板卡厂商背部IO接口设计对比（一）


昂达785G魔笛版                                               昂达A785G

      昂达 A785G+魔笛版主板与昂达785G在接口部分为我们提供了键盘PS/2、鼠标PS/2、VGA+DVI+HDMI视频全接口、USB2.0、RJ45网卡接口、音频接口、同轴音频及光纤接口。


 华硕M4A785TD-V EVO                                     微星785GTM-E45

       华硕M4A785TD-V EVO主板提供了HDMI/DVI/D-Sub接口，板板载了VT1708S 8声道高清晰音频编码解码器，同时主板还提供了光纤S/PDIF数字音频输出接口。  微星785GTM-E45主板提供了包括PS/2键鼠、VGA，DVI和HDMI，声/网卡接口在内的I/O接口设备。


富士康A85GM                                      映泰785GE 128M

       富士康A85GM接口方面，VGA+DVI+HDMI全接口设计，包括了PS/2接口、USB输出接口、RJ45网络接口。映泰 A785GE主板提供了包括键盘PS/2、鼠标PS/2、VGA、DVI、USB2.0、声卡/网卡接口在内的I/O设备接口。

 各板卡厂商背部IO接口设计对比（二）


技嘉GA-MA785GM-US2H                 富士康 CinemaPremium

      技嘉 GA-MA785GM-US2H具有HDMI+DVI+VGA完整的视频输出接口，具有光纤音频接口，值得留意的是，该主板仅支持1个PS/2键盘或者鼠标设备，选购键鼠的时候要注意了。  富士康 CinemaPremium　提供了6个USB接口、千兆网卡接口、火线接口以及光纤接口。显示部分提供了1个D-SUB、1个DVI以及1个HDMI接口。


铭瑄MS-M3A785G                                    超磐手AK785G

      铭瑄MS-M3A785G在I/O接口部分，提供了2个PS/2接口，VGA+DVI+HDMI全视频输出接口，4个USB接口。磐正超磐手 AK785+DDR3提供了VGA+DVI+HDMI视频输出接口和基本的音频接口，两块主板基本一致。


七彩虹C.A785G Twin                    捷波X-BLUE 785G+

      七彩虹 C.A785G Twin在I/O接口方面相当丰富，提供DVI+VGA+HDMI的全接口的视频输出，充分满足各种不同用户的使用需求。捷波X-BLUE 785G+背板I/O接口部分，提供了常见的PS/2键鼠接口以及4个USB接口，还提供VGA+DVI+HDMI的全视频接口设计，另有同轴输出接口，网卡接口和音频接口。


双敏UR785G                                        盈通A785GT

      双敏UR785GT在I/O接口方面除了为用户提供了PS/2键鼠接口、USB2.0设备接口、网络传输接口和音频传输接口等标准接口外海提供了VGA+DVI+HDMI视频输出接口，另外还搭配同轴音频。接口部分盈通A785GT主板特别设计了HDMI+VGA+DVI+SPDIF全接口方案，不过这两款主板有接口设置非常相似。

      特殊功分析：

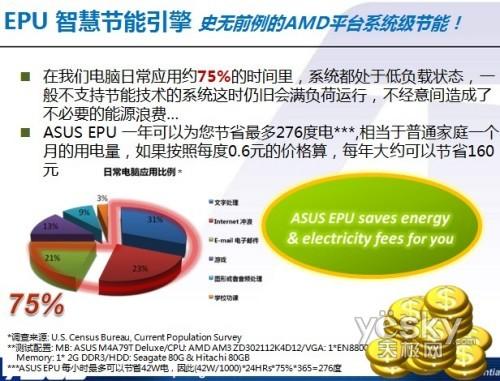

     智慧节能引擎：

华硕M4A785TD-V EVO节电功能

      在我们电脑日常应用约75%的时间里，系统都处于低负载状态，一般不支持节能技术的系统这时仍旧会满负荷运行，不经意间造成了不必要的能源浪费…ASUS EPU 一年可以为您节省最多276度电***,相当于普通家庭一个月的用电量，如果按照每度0.6元的价格算，每年大约可以节省160元

       技嘉独家2盎司纯铜电路板内层设计的「技嘉第三代超耐久技术」经典版，协助主板降低运作温度，有效提升超频的性能表现与系统稳定度，技嘉独家EES轻松省节能技术，系统运作低耗电更有效率

     微星785GTM-E45超频开关设计：一拨就可超频

    易超频开关是微星独家采用的简易超频技术，让普通用户也可以享用超频带来的系统性能的提高。 785GTM-E45主板继续微星的易超频技术，主板提供易超频开关，轻轻一拨，就可以超频10%，15%或20%。

    板载了3D AUDIO快捷键：


捷波X-BLUE 785G+                                   双敏UR785G

      这两款主板的亮点是，板载了3D AUDIO快捷键。主板采用独有的3D Audio音频技术的加入，拥有极佳的音频感受。3D音频技术可以让用户自由的搭配音响或是耳机，享受游戏或是影音娱乐带来的视听体验，即使搭配普通的外放设备一样可以拥有更高级别的音效才有的听觉效。

     主板自带一健开机清BIOS：


铭瑄MS-M3A785G                         映泰TA 785GE 128M

     CPU性能测试Super PI测试：

     对于785G来说，我们主要测试一下它对CPU的支持能力，所以我们采用Super PI来测试CPU性能。Super PI是利用CPU的浮点运算能力来计算出π（圆周率），所以目前普遍被超频玩家用做测试系统稳定性和测试CPU计算完后特定位数圆周率所需的时间。

    从Super PI测试上来看，华硕、技嘉、捷波的用时都在27-28之间，表现都很不错。其它主板分数大概停留在29-30之间，表现基本满意。

     wPrime处理器测试成绩：

     wPrime是一款处理器测试软件，测试多核心处理器比Super Pi更准确。与SuperPI的单线程运算不同的是，wPrime在打开一个软件界面下，可以支持多个核心的处理器运算，甚至是8核心处理器。买了机器最先做的不就是测试么？你也可以把它用作超频稳定性测试，所以我们就用wPrime测试一下CPU的运算能力。

      从上面成绩可以看到大部分主板的成绩都稳定在28-25之间，微星、技嘉、盈通的成绩是其中最好的，而微星的成绩以24.085 S独占鳌头。而本次测试表现平平的要属富士康的另一款产品富士康CinemaPremium主板，成绩用时29.702 S不是很理想。

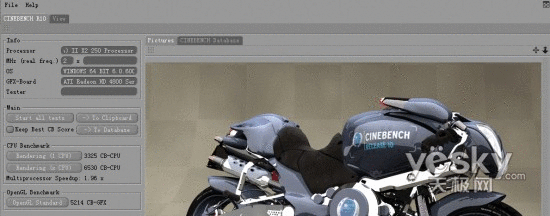

      处理器渲染测试：CineBench R10

CineBench是一款基于3D设计软件Cinema 4D渲染引擎的测试软件，它可以很好支持多线程渲染，通过渲染同一场景可以测试多核心处理器性能提升比率，当然也可以用来进行多款处理器的横向对比。

      在CineBench测试中我们测试多核选项的CPU性能测试，微星、捷波、华硕在这次测试中表现相当突出，而微星的785GTM-E45的成绩高达5764非常强悍。而其它产品基本分数停留在4500-4700之间，基本正常的分数。

       基础显示性能对比测试：3D Mark06

      DDR3 1333由于内存时序的缘故和DDR2 800在性能方面的差距并不大，所以我们采用DDR2内存进行测试，而对于只支持DDR3内存的主板，我们也能用DDR2内存成绩进行比较，不过成绩来看DDR2与DDR3内存相差无几。这次测试捷波与双敏独占了前两名，分数都高达1900分以上，其主要原因是这两块主板均采用板载DDR3显存，并且显卡核心频率都达到了700MHz ，所以才会达到这样的效果，而华硕M4A785TD-V EVO和富士康 CinemaPremium紧随其后，主要原因是华硕采用的是DDR3显存，而富士康 CinemaPremium显卡核心频率达到了650MHz，所以相对这些主板来看其他主板就没有任何优势了。

      DX10游戏性能测试：Farcry2

　 Crytek与EA合作后连续推出两款CRYSIS系列作品，而得到《Far Cry》版权的育碧从2004年至现在却一直无续作推出。育碧自然不甘心将手中的王牌白白搁置，于是决定将二代的制作任务交给了《Far Cry》主机版本的制作方育碧蒙特利尔工作室。尽管这款游戏仍然叫作《孤岛惊魂》，育碧蒙特利尔工作室决定将前作科幻的色彩彻底抛弃，打造一款风格迥异，更加真实的。

     这款游戏被很多玩家称之为”硬件杀手“，而从这名字我们可以看出这款游戏要求是非常BT的，不过做为整合主板先锋的785G我们今天也来检验它在这款游戏中表现的实力吧，首先我们选择800X600这个分辨率，而特效基本全关。我们可以看到测试结果显示捷波X-BLUE 785G+分数高达39.51,而随后则是双敏的UR785G，分数也达到了30.48其主要原因则是两块主析都是核心频率为700HMz并且采用DDR3显存，所以分数要遥遥领先其他主板。本次测试微星785GTM-E45主板分数为22.32其原因是没有携带板载显存。

      DX10.1游戏测试：Tom Clancy's HAWX （汤姆克兰西之鹰击长空）

作为育碧旗下首款飞行模拟大作，Hawx吸收了NAMCO的空战游戏《皇牌空战6：解放的战火》(Ace Combat 6: Fires of Liberation)的不少优点。本作将更重视爽快度，而不是真实度。

游戏特色之一是ERS系统(Enhanced Reality System，高真实系统)，ERS的全部功能包括显示雷达，开启导弹报警系统、自动修正系统、伤害控制系统、战术地图、信息中继系统、武器轨道修正系统，并且可以控制一队AI僚机。ERS系统可以给菜鸟提供帮助，随着游戏难度的提高，ERS系统会逐步关闭。

       这是一款空战游戏，在速度与爆炸中寻找款快乐，所以必需保证游戏画面的流畅度，所以这次测试小编以分辨率为800X600,特效中等为基础进行测试。在本次测试中捷波X-BLUE 785G+获得第一位，而华硕突然冲刺居然攀升到第二位。本次测试表现稍差的为富士康A85GM，主要原因是没有板载显存。

       DX9.0C游戏性能测试：Left 4 Dead

当我们已经厌倦传统FPS游戏时，由Turtle Rock工作室开发，Valve公司发行的第一人称恐怖动作射击游戏《生存之旅》(Left 4 Dead)带给了我们一丝惊喜。这款游戏一改老式套路，融入更多新的元素和可玩性，带给玩家全新的游戏感受。

《Left 4Dead》目前正进行单人战役上的微调，确保游戏AI有良好的表现;故事描述在现代美国城市爆发出一种高度致命且传染快速的狂犬病毒，感染者外观、面貌不但变得恐怖异常，且心智狂乱，一见到未感染者就立刻加以攻击，由于这座城市已充满数千名嗜血感染者，玩家就是少数几名免疫于这种疾病的幸运者，唯有其它少数幸存者合作，才能杀出一条血路到达安全之地。

        本次测试捷波X-BLUE 785G+以58.55分获得第一名第二名为双敏UR785G，而表现稍差的是微星785GTM-E45主板其分数为30.414,不过这样的分数与其它主板相差无几。

        近期热门3D格斗大作测试：《街头霸王4》

格斗游戏经典巨作《街头霸王4》登陆PC平台，让没有家用主机的玩家们都可以体会到这款纵横格斗世界二十年的经典系列最新作。

在《街头霸王4》PC版本中，除了收录完整家用机版内容，包括「锦标赛模式」、「对战重播鉴赏」、「重播下载」与「输入指令显示」功能外，并追加全新的「额外笔触Extra Touch」模式，让玩家可以用海报格式、水彩风格甚至水墨风格来体验游戏新画面的趣味，享受更精致的格斗画面。同时，PC版本支援Games for Windows LIVE连线服务，提供连线对战、语音交谈与成就等功能。大型街机模式则可让玩家可以利用同一台电脑进行双人对战。

      很多朋友在没有玩过这款游戏时，都会认为这只是一款3D街机游戏，所以不太会重视它的配置要求，不过当你真正玩起来你会发现这款游戏要求也是非常变态的，所以我们把测试分辨率设为800X600,效果为低并进行测试。从测试成绩上来看富士康 CinemaPremium以58.55分数位居榜首。

      9月巨作测试：《生化危机5》

自四代起生化危机系列就不再由三上真司操刀，此次的生化危机5代制作人是制作《鬼武者》系列的竹内润。作为系列的最新作，《生化危机5》在风格上延续了4代的种种设定。由于平台升级至次世代，在画面效果上提升颇大。其PlayStation 3、XBOX 360版早已于2009年3月5日发售，至今在全球已经卖出了400万份拷贝，并在权威游戏评测媒体IGN获得了9.0的高分!制作可谓相当成功。

游戏引入了在线和本地联机的要素，支持双人分屏游戏，流程中有大量类似于《生化危机0》中的双人协作解迷要素，需要玩家与好友或是NPC控制的搭档协力才能通过的战斗和机关。

        这款游戏虽然还没有正式上市，但是这款游戏的测试版本已经在网上能随处见到了，所以我们今天就用这款游戏来检验一下785G的游戏性能，首先我们把分辨率调整至800X600,特效全关。从成绩上来看捷波X-BLUE 785G+依然保持冠军宝座分数为34.9。

        热门网络游戏测试： 《魔兽世界：巫妖王之怒》

         《魔兽世界：巫妖王之怒》是建立在《魔兽世界》和《燃烧的远征》的深厚基础上开发的，将在原本庞大的游戏中再加入更加丰富多样的内容。这款游戏是魔兽世界的第二部资料篇，不过国内玩家展时无法体验。

       为一款全世界最成功的网络游戏，它开创了很多网络游戏奇迹，并且影响了今后网络游戏的发展。这款游戏覆盖着全球每一个角落，所以作为这么受欢迎的网络游戏，我们自然不会放过对它的测试。很多玩家都会问出整合主板可不可以玩WOW这样的问题，而今天小编就为大家测试一下。从测试成绩来看，基本在没打开特效的性况下能非常畅快的运行起魔兽世界，而这次得分最高的依旧是捷波X-BLUE 785G+，而本次测试最低的为超磐手AK785G。

     在这小编想说的是DR3 1333由于内存时序的缘故和DDR2 800在性能方面的差距并不大,不过785G 主板能够很好地支持DDR3 1600,DDR3 1600通过高频弥补了内存延时方面的劣势，提供更大的显存带宽便于提升板载HD4200显卡的性能。

     主板超频性能测试：

     超频性能是对，以超频著称的映泰主板在此次超频中的表现可谓令人大跌眼镜，外频225MHz的成绩难以令人满意，不过由于时间关系，小编没有测试加电压状态下各款主板的极限外频，默电超频只能在某一方面表现出个主板的超频能力差异而已。

     这里需要说明：尽管微星785GTM-E45主板BIOS功能异常强大，不过不知道出于什么原因将Cell Menu中的超频功能全部锁定，也没有提供开启超频的组合键，导致其完全无法OC。而另一款富士康A85GM主板外频调整功能完全失效，无论如何调整在系统中依旧显示为200MHz。

     显示核心超频能力测试

     为了避免与中端产品790GX定位冲突，AMD将HD4200核心默认频率限制在500MHz，早先上市的785G主板均严格履行了这一标准。不过“不听话”的厂商总有那么几家，

捷波X-BlUE 785G+、双敏UR785GT两款产品均将默认核心频率设置在于790GX相同的700MHz，而富士康旗下两款主板650MHz的预设频率也对其提升其显示性能提供了极大的帮助。

     除了微星785GTM-E45主板由于BIOS锁定无法OC外，所有的主板都可以运行在700MHz以上，普遍稳定在750-800MHz左右，3D性能超越790GX并不是神话。

     细心的玩家会发现富士康Cinema Premium核心频率居然突破了1GHz，对于整合主板来说无疑是个不大不小的奇迹，原因在于这款主板在IGP选项中专门提供了NB核心电压调节功能，最大支持至+360mV。不过我们测试结果还是与富士康官方宣称的1.3GHz极限频率存在差距。

     当然部分主板也提供了板载显存超频功能，诸如华硕M4A785TD-V EVO主板，支持板载显存电压调节，显存频率最大支持至DDR3 2000MHz。经我们反复测试，1.7V电压状态下，其板载Nanya DDR3显存极限为DDR3 1510。另外两款板载DDR2显存的主板：超磐手AK785G 、映泰TA785GE 128M，其极限频率均为DDR2 1066，在高就会出现明显的花屏现象。

     限于40SP以及64bit/s显存位宽的束缚，HD4200显卡通过超频只能获得较小幅度的性能提升，1GHz的核心频率只具有象征意义，一般玩家并只需将其设定在在700-800MHz之间即可。

    140W TDP CPU支持测试：

     我们知道在780G时代，很多厂商出于成本考虑仅使用单薄的3相供电，尽管应付主流的AlthonX2处理器绰绰有余，但在功耗惊人的Phenom 9900处理器前纷纷落马，140W TDP处理器成为不少780G主板心中永远的痛。

Phenom II 处理器的推出，标志着全面进入45nm时代，制程改进带来的功耗、发热的降低并没有阻挡器顶级处理器的热情，AMD 顶级Phenom II X4 965主频已经达到了惊人的3.4GHz，超过Intel的Core i7-975 Extreme 3.33GHz成为频率最高的四核心处理器。

不过频率猛增的同时热设计功耗也达到了140W，创下了Phenom II家族的新高，也回到了当初Phenom X4 9950的水平，这无疑对主板供电形成了严酷的考验。

可能没有几个玩家会使用价值245美元的Phenom II X4 965处理器搭配785G此类的低端主板，不过我们通过此项测试可以较出各家主板的供电能力，实际上还是具有一定参考意义的，打算使用Phenom IIX2/3处理器破解四核并超频的网友不妨关注一下。

测试结果与小编之前分析的结果相近，几乎全部的主板都通过了这项测试，只有铭瑄MS-M3A785G主板一款主板以失败告终（黑屏无法开机），这款主板的供电设计的确有些单薄，4相供电与每相只搭配两颗Mosfet（一上一下）规格的确逊色于其他参测主板。

Phenom II X2/3处理器破解测试

Phenom II X2/3处理器破解四核功能是785G主板的卖点之一，定位高端一些790GX主板最低还保持在599元价位，整合SB710南桥的785G主板毫无疑问成为那些准备选用Phenom II X2/3处理器、甚者是Sempron 140“破解er”的最爱。

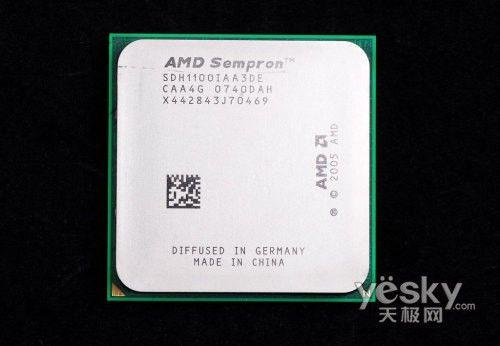

Sempron 140处理器主频为2.7GHz，二级缓存512KB，无三级缓存，热设计功耗45W，官方标价36美元(RMB245元)。Sempron 140是AMD 45nm/AM3家族的最低端单核心型号，国外玩家已经使用ACC破解功能其被屏蔽的第二核心，而且破解后二级缓存显示为和Athlon II X2系列一样的2×1MB。也就是说玩家仅需250元就可以买到一块准“Athlon II X2"

免费午餐自然受人欢迎，那么是不是所有的785G主板都支持破解呢？答案是否定的，部分厂商压根就没有在Bios中提供ACC超频选项。下面就让我们看一下所以主板的破解结果。

14款主板中有10款成功破解，这个结果基本令人满意，不过既然整合支持ACC功能的SB710南桥芯片，想要开启破解功能也只是厂商的个人意愿而已。几款不支持破解的主板在将来也很有可能通过升级BIOS的方法实现这一功能。

　 Advanced Clock Calibration（高级时钟较准功能)是AMD为了提升Phenom处理器超频性能而提升的技术，并不是专为破解技而开发。部分Phenom II X2/3处理器所屏蔽核心存在瑕疵，破解之后会有不稳定的现象。对于不想使用破解功能的Phenom II X2/3用户来说，开启ACC功能就强制破解的设定有些不够人性化。

为了解决这个问题，不少厂商在Advanced Clock Calibration选项上进行了特殊设定，诸如技嘉GA-MA785GM-US2H提供了EC Firmware Selection选项   ，在开启ACC功能后，之后将该选项设置为Hybird才能实现破解功能，大大方便了玩家使用。微星、华硕、映泰几家台系主板厂商也提供了类似功能。

评测总结：

测试方面我们主要对比的是785G平台搭配DDR2和DDR3内存的性能，使用DDR3-1066内存之后整个平台的性能还是有小幅提升的，至于幅度很小，主要还是由于DDR3内存高延迟的特点。从目前的市场状况来看，DDR3取代DDR2已经是大势所趋，而且AMD平台处理器正在全线过度到AM3接口，DDR2平台将逐渐淡出我们的视线。

随着DDR3内存的逐步普及，主流频率也会随之提升，性能也会随之提高。另外，对于超频用户而言，目前炙手可热的速龙2双核系列处理器还没有黑盒版产品，需要通过提高外频来进行超频，这就对内存频率提出了更高要求，而DDR3内存的最大优势就是频率提高更加容易。

要说吸引人的程度，785G的市场策略反而要高过产品本身的规格。在65nm到45nm新老双核产品交替的时候，AMD非常需要一款崭新的主板芯片组产品来进行配合，780G以及790GX虽然当红，但从规格上来讲并无新意，很难再刺激新一波的购买狂潮，而AMD新推的Athlon X2 200系列无论是关注度还是消费者的购买欲望都非常之高，从Athlon X2 240上市即被抢购一空的情况就可见一斑，所以这时候太需要一款新主板来当它们的搭档了，那么全新设计的880G也只好屈就为785G来为AMD新双核助阵。

从产品本身来讲，785G的性能高于780G而略低于790GX，全面上市、价格稳之后，大约的价格定位应该是780G(不带显存)：399元、785G(带GDDR3显存)：499元、790GX(带显存)：599元的样子，而499元这个价格定位与Athlon X2 200系列真是门当户对，称之为绝配毫不为过，这样的组合也非常受网吧业主的青睐——功耗低、稳定性好、性价比也突出，用来做网络视频区的网吧机非常合适。而对于普通用户，785G除了具备集成主板中较好的显示性能外，强大的高清处理能力和对HDMI音视频输出完美的支持也让它是搭建HTPC的不错选择，看来今年暑期AMD在主流平台上的销售极有可能再创经典。

     精英A785GM-M主板图赏:(一)

     由于时间问题精英A785GM-M主板没有及时参与这次的785G横评，所以特别献上该主板的图赏。

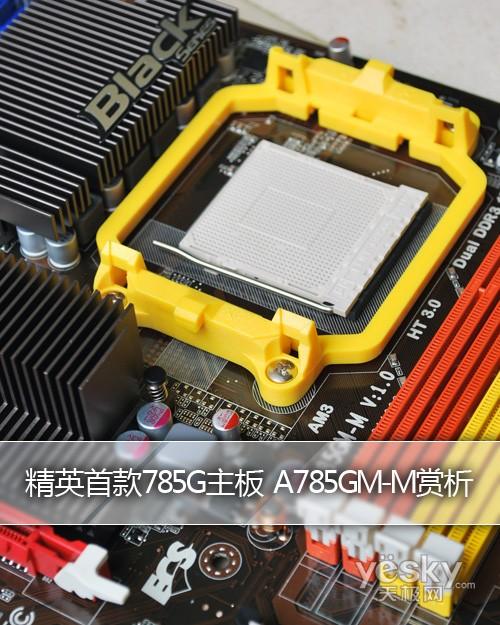

精英A785GM-M主板赏析

     精英首款采用AMD 785G芯片组的产品——精英A785GM-M主板，该主板采用AM3接口设计，支持AMD全线45nm制造工艺处理器，除了785G芯片组的各项属性，这款精英A785GM-M主板全面采用固态电容和封闭式电感，并推出了全新的eJIFFY(易捷飞)软件，进一步简化了超频等操作，并通过自带简化嵌入式OS可以在不进入Windows的情况下实现很多实用功能。

精英A785GM-M主板包装

精英A785GM-M主板全貌

       精英A785GM-M主板图赏:(二)

精英A785GM-M主板千兆网络控制芯片RTL81110L

精英A785GM-M主板7.1声道HD Audio芯片ALC888S

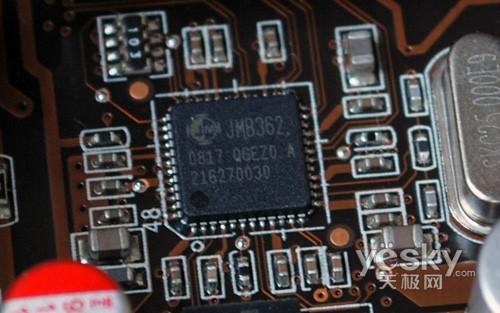

精英A785GM-M主板ESATA接口控制芯片JMB362

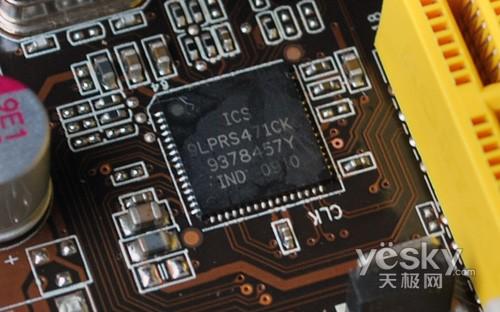

精英A785GM-M主板频率控制芯

精英A785GM-M主板内存插槽

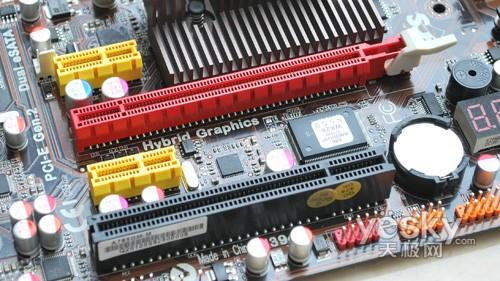

精英A785GM-M主板扩展插槽

精英A785GM-M主板存储接口

精英A785GM-M主板I/O接口
