揭开LED真面目 三星旗舰液晶XL2370拆解

　作者：王越

在本月初，三星推出了新款旗舰级液晶显示器，第二代“绝·色”豪华版23宽屏液晶XL2370，与之前推出的P2370不同的是，三星XL2370采用了白光LED背光源，并且增加了HDMI接口，也让它拥有更强大的娱乐性能。

近期很多厂商都推出了采用LED背光源的液晶显示器、笔记本电脑以及数码相框等产品。之前大家已经大致了解传统的CCFL背光源是什么样子，那么装配到液晶显示器中的LED背光源究竟是什么样子呢？

三星XL2370液晶显示器

接下来，我们就将三星XL2370液晶显示器大卸八块，看看传说中LED背光源的庐山真面目，并且看看作为一款高端产品，三星XL2370的内部用料和做工如何。

这里提醒各位读者的是，本文拆解主要目的是让大家了解LED背光源的构造以及三星XL2370的内部用料和工艺，非专业人士请勿私自动手拆解，否则会影响正常的保修以及显示器的正常工作。

下面，我们就从其机身开始依次进行拆解(底座就没有拆解的意义了)。

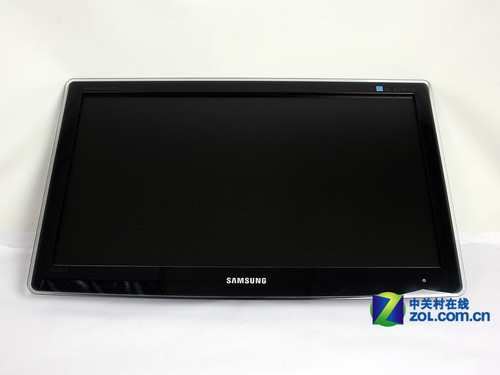

拆解前三星XL2370的机身正面

在拆解之前，我们给三星XL2370来一张正面的照片，在数个小时候，这款机型能否被正常安装回去还是个疑问……

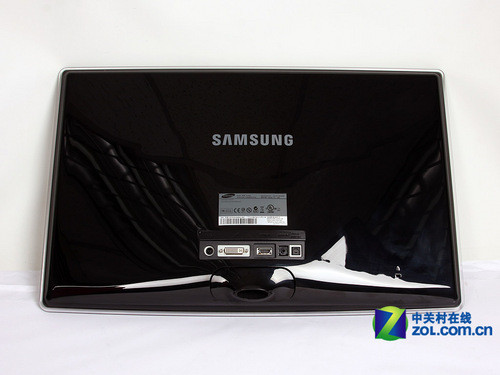

拆解前三星XL2370的机身背面

从上面两张图中，我们可以看到三星XL2370采用了一体式的模具设计，因此其机身上无法找到任何一个螺丝孔，这样也给我们的拆解工作带来了不少难度。不过通过特定的工具，我们还是能够将后盖拆开。

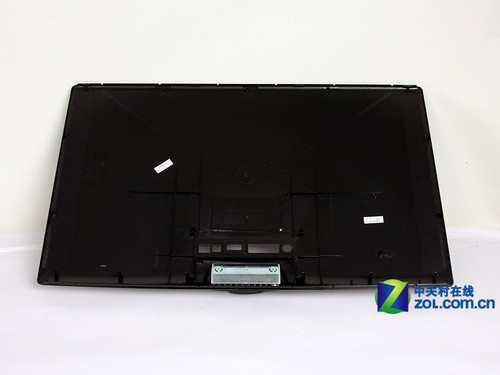

拆卸下来的后盖

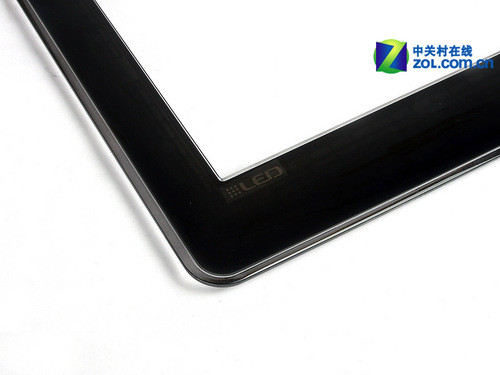

拆卸后的前盖边框

三星XL2370给我们的第一感觉就是机身非常薄。从拆下来的后盖中同样能够感觉到这一点。从后盖标记的材料编号中，我们看到起材质为普通的ABS工程塑料。

拆开后盖的情景

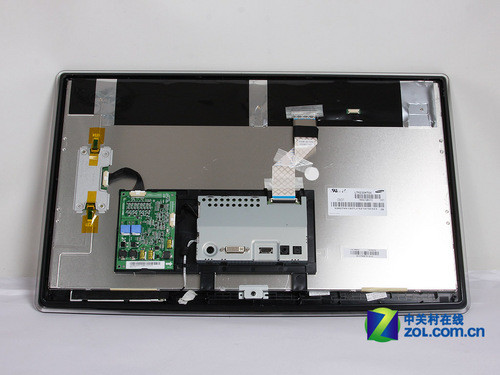

在开启后盖后，我们看到三星XL2370内部各个部件排列得非常整齐、规范，分布非常明确，较宽的数据线也被胶布粘贴的非常严实。在下一页中，我们将为您详细介绍各个部分的细节。

在开启后盖之后，我们来对三星XL2370液晶显示器各个部件进行详细介绍。

三星XL2370液晶显示器的面板型号

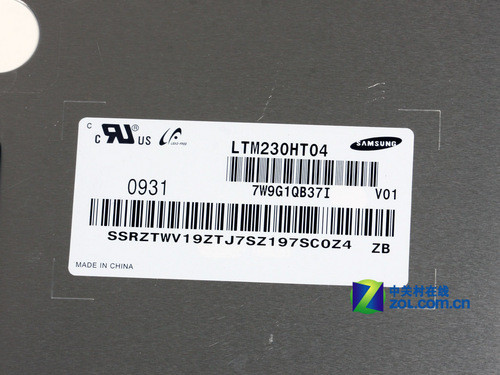

三星XL2370液晶显示器的面板后面标注有其面板的型号，上面写有“LTM230HT04”的字样，它是由三星SDI公司生产的面板，屏幕尺寸为23英寸，最佳分辨率达到了1920×1080。

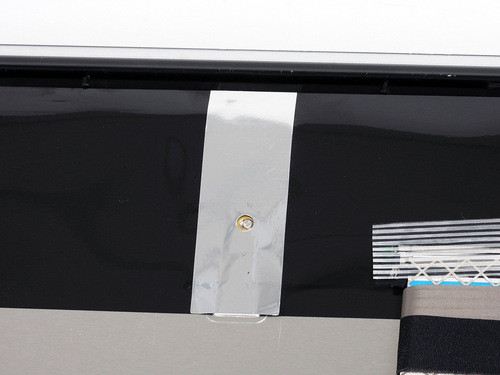

面板上方的静电防护条

在液晶面板上半部分贴有宽大的胶布，用来保护和固定液晶面板的驱动电路，其中还具有银色的静电防护条。

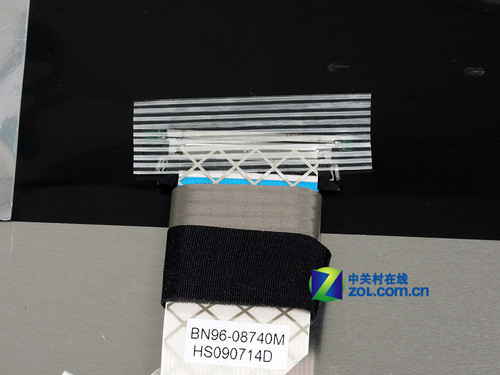

液晶面板数据线

三星XL2370的液晶面板数据线也有多个脚步条进行固定，数据线的两端均有静电防护棉，可以看到XL2370对防止静电做了非常充分的措施。

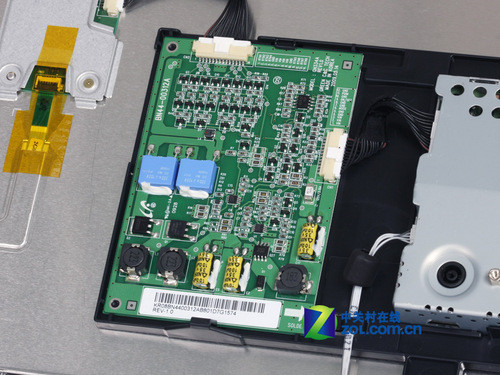

LED背光供电模组

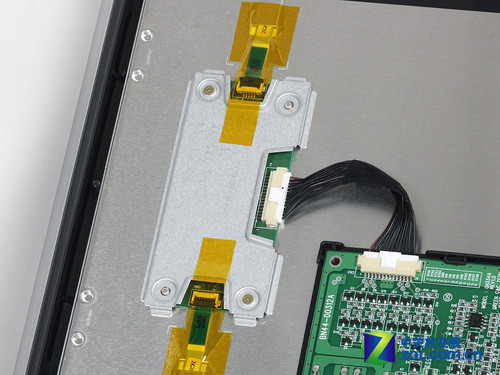

在机身的左上方则分布着LED背光源的供电模组，其电路两端同样被胶布粘贴的非常牢固，即使机身受到了碰撞，依然不会出现线路松动的情况。

在看完大致的分布后，我们继续进行拆解工作。通过拧开下端的螺丝，可以将驱动电路、机身的供电部分和控制接口的模块拆卸下来。

三星XL2370液晶显示器的供电部分

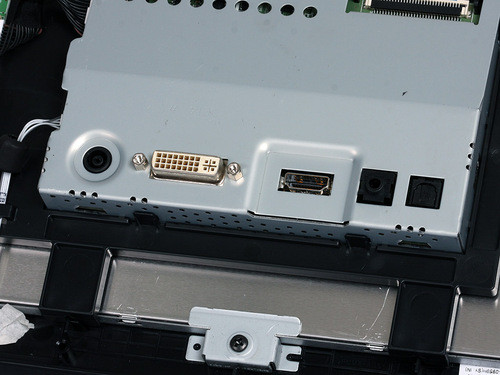

三星XL2370液晶显示器的接口

可以看到三星XL2370液晶显示器配备了DVI-D和HDMI双接口，并且提供了光纤音频接口。相对于P2370，XL2370增加HDMI接口受到了很多网友的好评。

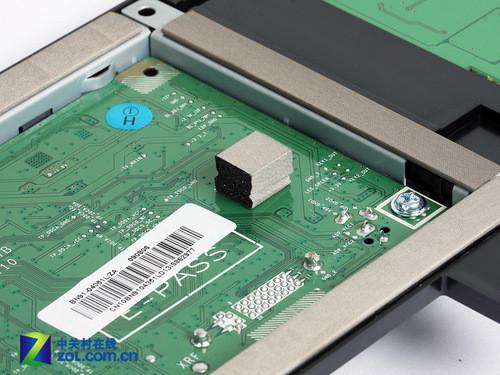

电路板上的防静电海绵

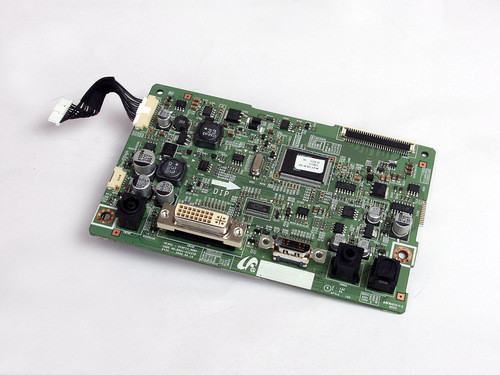

驱动电路板

在松开三根连接线后，就可以拆开三星XL2370的驱动电路板了。除了IC控制电路外，控制接口信号的芯片也集成在这块电路板上，而DVI-D接口与HDMI接口同样在电路板中。

接下来，我们就来拆解三星XL2370最昂贵的部分：液晶面板以及LED背光源。

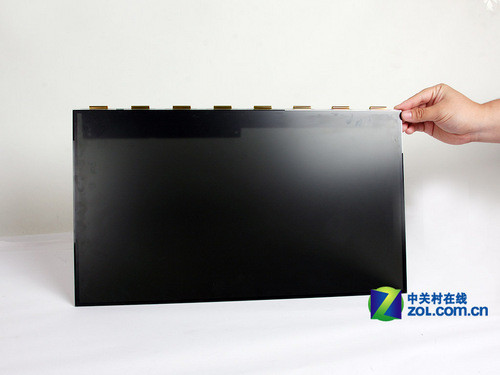

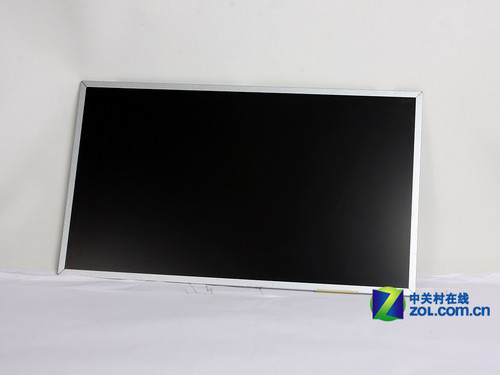

整块液晶面板

上图是一整块液晶面板，它包括液晶分子层、多层滤光膜以及背光源部分。

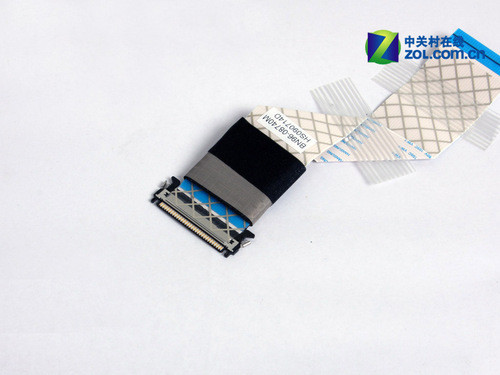

液晶面板数据传输线

电路板与液晶面板通过上图这根数据线来完成。它的两端也通过胶布来进行固定，防止因震动而接触不良。

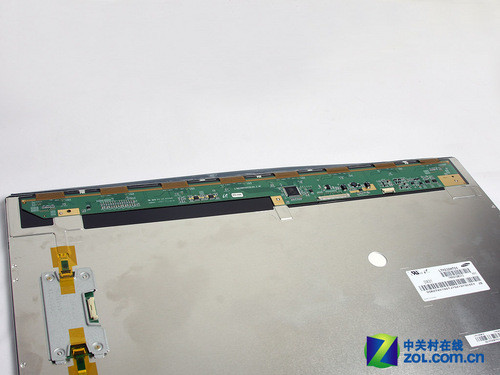

液晶面板控制电路

三星XL2370的液晶面板控制电路板连接在液晶面板的顶端，通过7根数据线来进行连接。不过这些数据线是通过专门的工具连接起来的，若现在将其拆卸，仅仅通过手工肯定无法连接起来。

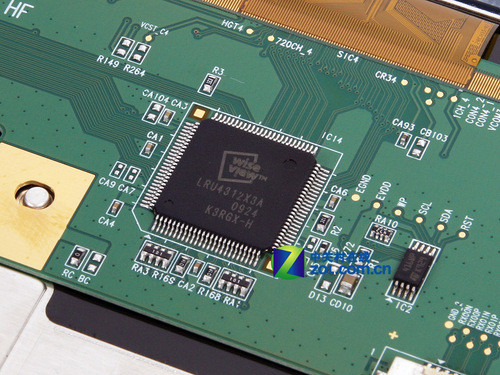

液晶面板驱动IC芯片

在看到液晶面板后，我们的拆解工作是否已经完成了呢？答案当然不是，因为大家最期待的LED背光源还没有亮相呢。

液晶面板通常由液晶分子层、滤光膜和背光源等几大部分组成，下面我们就将三者分开。

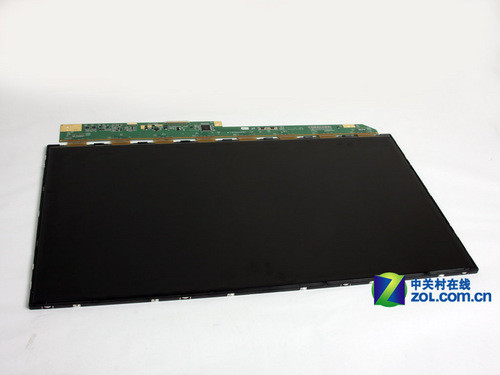

三星XL2370的液晶分子层

三星XL2370的液晶分子层部分直接与液晶面板的IC电路直接连接，有电路控制液晶分子的偏转。

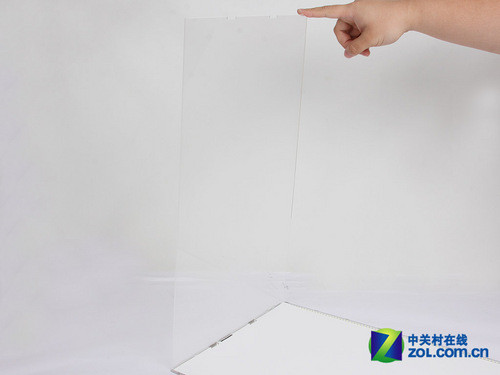

三星XL2370的液晶分子层具有透光性

在拆解三星数码相框SPF-87H时，我们已经看到液晶分子层的样子，它具有透光性，而这次的XL2370面板也有同样的特性，只是面积要大好几倍。

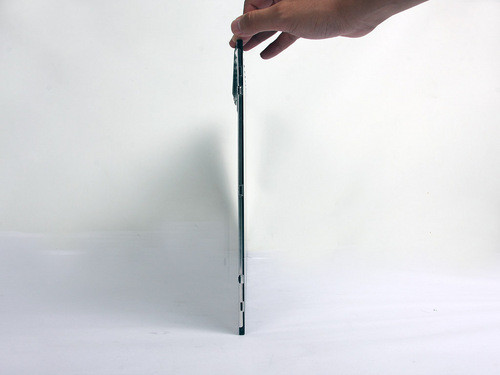

滤光膜与LED背光源部分的厚度

上图是滤光膜与LED背光源部分总共的厚度。事实上偏光膜虽然共有三层，但每一层都非常薄，因此不会对厚度产生太多影响，而LED背光源这里再次为我们展示了其超薄的厚度，这也是三星XL2370液晶显示器能够保持纤薄机身的秘密。

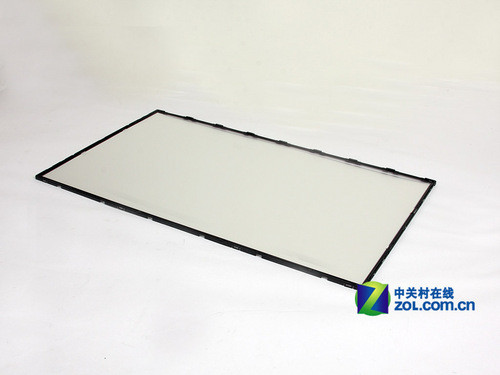

三星XL2370液晶显示器的滤光膜

三星XL2370液晶显示器的滤光膜共有3层，并且三星提供了一个黑色的边框，将三层膜有序的排列在一起，非常规范。

在揭开滤光膜之后，我们终于能看到神秘的LED背光了。以往传统CCFL背光源液晶显示器在拆解到这一步时，就能够看到大量白色的冷阴极射线管，给人很复杂的感觉，但三星XL2370却非常简洁。

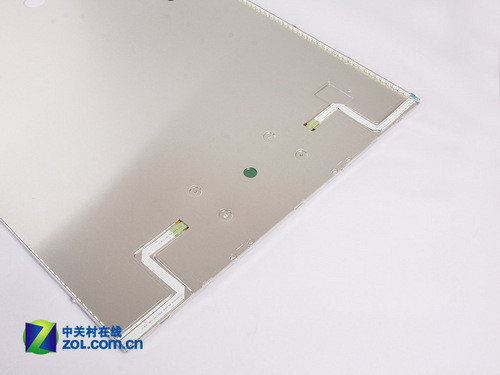

三星XL2370液晶显示器的LED背光源

上图中不是液晶面板的背面金属铝板吗？那么LED背光源在哪里呢？实际上它就隐藏在铝板的上下两侧，而它的线路部分也隐藏在铝板中间。

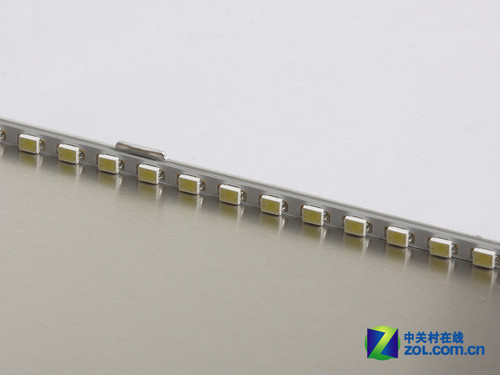

LED背光灯

三星XL2370液晶显示器采用的是白光LED背光源，与三色LED背光源的点阵式结构不同的是，白光LED背光采用的通常是侧置光源，发光体位于机身的两侧，因此成本方面三色LED背光源要高出很多。

LED背光源的滤光层和白色的反光板

事实上这并不是LED背光源的全部。除了发光等外，与之配备的还有一层透明的滤光层和白色的反光板。其中滤光层上很多类似颗粒的东西，其目的是通过折射和反射，让背光能够更加均匀；而反光板则能够增加LED背光源光线的亮度。而之前如数码相框等小尺寸LED背光源则没有反光板这一配置。

● 总 结

通过我们的拆解，液晶显示器中所使用的白光LED背光源也首次揭开了神秘的面纱。事实上，常见的白光LED背光源并没有人们想象中的那么复杂。与三色LED背光源相比，白光LED背光并没有采用点阵式的结构，因此其在成本方面有大幅度的降低。不过随着滤光层的改进，目前白光LED背光源依然具有较好的发光均匀性。尽管白光LED背光源并不能在色彩画面方面带来更多的改进，但是通过上文的拆解，我们看到白光LED背光源的非常纤薄，这也能让液晶显示器在厚度方面大大减少；此外，我们之前做的单品测试中已经体会到LED背光源在节能方面的巨大优势，相对于同尺寸CCFL背光源，采用LED背光源的液晶显示器能够节能大约50%，这一优势也能够很好的体现出绿色环保的宗旨。

此外经过拆解，我们可以看到三星XL2370液晶显示器的内部各个部件设置的非常整齐、归整，各个组件摆设非常清晰，这同时也便于售后人员进行维修，并不会像低端产品那样给人非常凌乱的感觉。此外，我们看到三星XL2370机身内的用料也非常细致，里面多处都使用到了防静电海绵或防静电胶条，而一些比较重要的排线以及连接线都使用了胶布进行固定，这些都体现出一线大厂的风范。

这次拆解三星XL2370液晶显示器的目的也是希望大家进一步认识白光LED背光源，并且了解液晶显示器内的结构，并让大家看看高端的液晶显示器中优秀的电路设计和细节用料。最后，我们再次提醒大家不要私自将自己的液晶显示器大卸八块，这样不但对液晶显示器的质量和现实效果产生较大的影响，还会影响到正常的保修。
