【IT168 评测】09年16：9大举入侵显示器市场，各种规格如雨后春笋般涌现，而其中对于传统16：10规格造成冲击最大的当属大屏液晶领域。几匹黑马凭借着价格优势迅速占领市场，其中最火的规格当属奇美所切割23.6吋面板，一方面是由于它0.272mm 的点距非常适合桌面办公应用，另一方面就是相比同规格16：10的24吋便宜几百元的价格优势了。而华硕作为板卡行业的领军企业，在液晶显示器领域也在迎头赶上，这款23.6吋的VH242H就是华硕的最新力作。
一直以来，华硕液晶产品优势和不足都十分明显：出色的外观设计人见人爱，但过高的市场定位让人吃不消。不过华硕近期的产品价格变得更加平易近人，也让更多的消费者可以感受华硕的魅力。今天来到我们评测室的就是华硕的新款23.6英寸全高清液晶VH242H，这款产品采用A+级别面板，并提供三年质保，最主要是加入了HDMI接口，这不禁让我们对这款VH242H的具体性能产生了极大的兴趣。
 |
华硕新品VH242H（点此查看大图） 开始评测之前，我们先来看看这款产品的官方参数：
| 华硕 VH242H | |
| 画面尺寸 | 23.6英寸 对角线599.4mm |
| 分辨率 | 1920 x 1080 16:9 |
| 点距 | 0.272 mm X 0.272mm |
| 亮度 | 300 流明 |
| 对比度（动态） | 1000:1(20000:1) |
| 视角 | 170/160 (CR≥10) |
| 响应时间 | 5ms |
| 颜色数 | 16.7M |
| 输入接口 | D-sub ，DVI-D， HDMI |
| 其他接口 | 同轴音频输出，耳机插孔，音频输入 |
| HDCP | 有 |
| 音箱 | 2W x 2 |
| 电源输入 | 100~240V交流, 50Hz |
| 功耗 | 最大55 Watts; 待机小于1W |
| 认证 | CCC，Energy Star，UL/cUL，CB，CE，FCC，BSMI，Gost-R，C-Tick，VCCI，PSB，J-MOSS，RoHS，WEEE，WHQL |
| 调节角度 | 仰俯-5°~ 20° |
| 附送线缆 | DVI-D 线 VGA线 音频线 电源线 驱动光盘 说明书 保修卡 |
成熟沉稳 华硕VH242H外观设计（一）
华硕VH242H的外观设计与华硕之前的设计差别不大，同样采用超窄边框和厚度很薄的圆形底座，黑色烤漆材质的边框配合双向内敛的斜边设计，更具视觉冲击力。华硕VH242H的OSD和开关按键都放在机身的右下方，由于采用橙色OSD按键，整体依然灵气十足。
 |

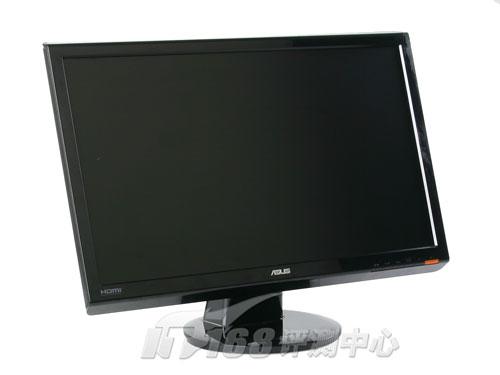

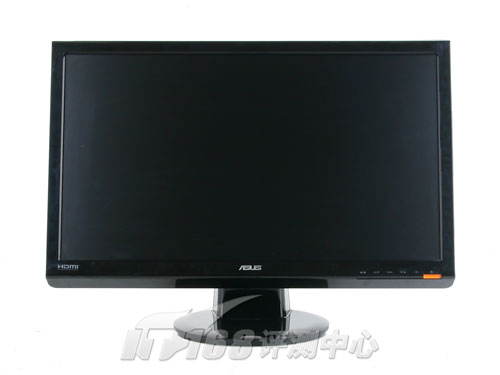

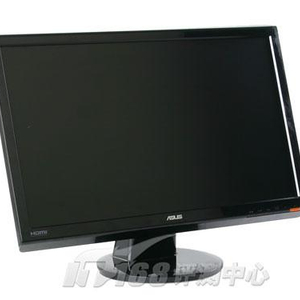

华硕VH242H正面外观（点此查看大图）
 |

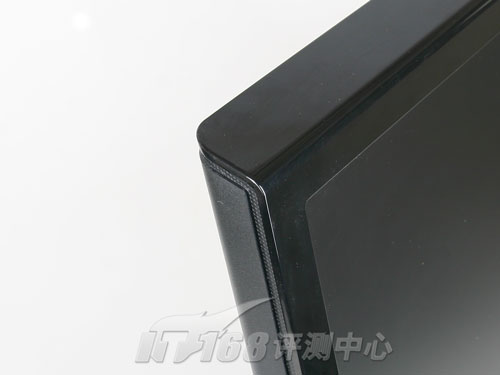

华硕VH242H边角设计（点此查看大图）
 |

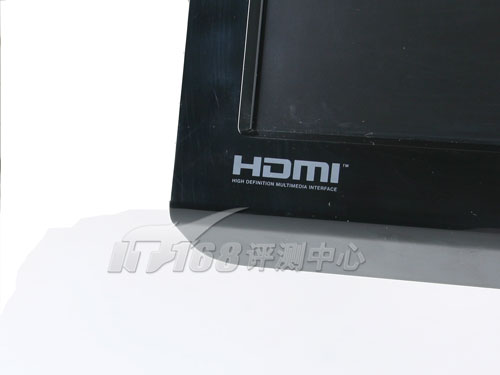

左下角的标识提醒我们它拥有HDMI接口（点此查看大图）
 |
底座设计 正面（点此查看大图）
 |

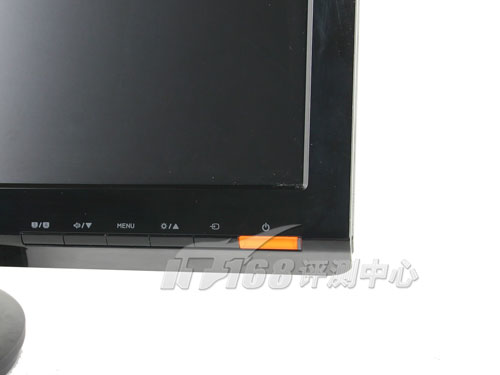

OSD按键设计（点此查看大图）
扎实严谨 华硕VH242H外观设计（二）
华硕VH242H背部设计非常扎实严谨，上部较厚实一点，因为这里容纳了电压转换电路，背光控制，信号处理的电路部分。而下部就显得比较纤细。它的可调角度范围为-5～20度，基本满足日常使用需求。
 |

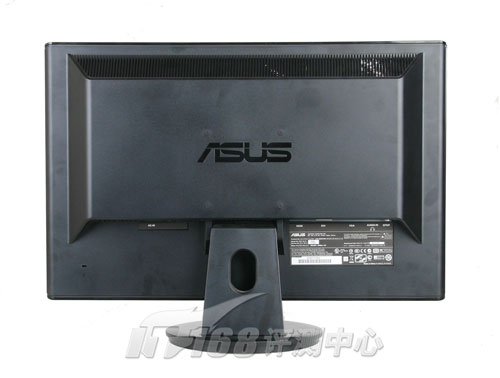

华硕VH242H背部设计（点此查看大图）
 |

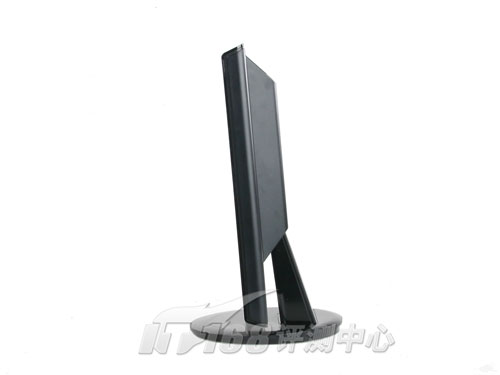

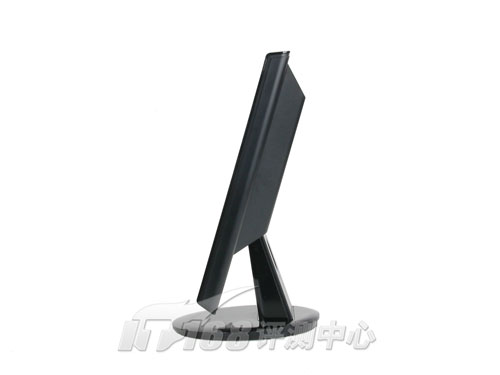

最大俯角（点此查看大图）
 |
最大仰角（点此查看大图）
 |

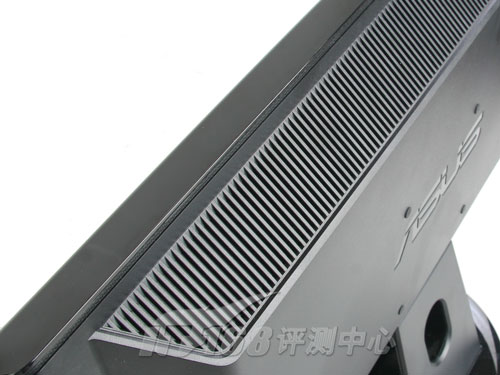

散热隔栅（点此查看大图）
 |

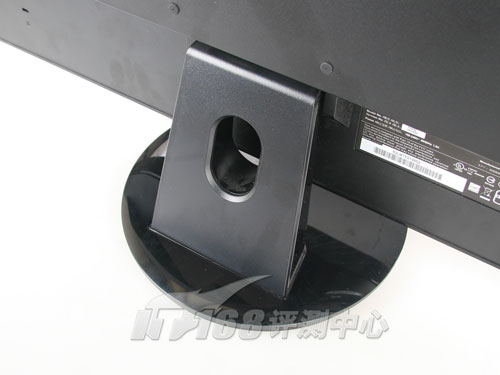

底座背面设计 （点此查看大图）
 |

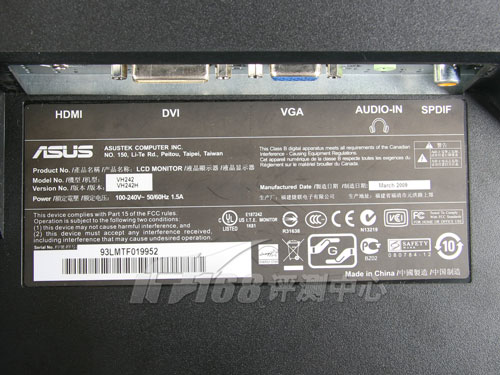

产品铭牌（点此查看大图）
 |

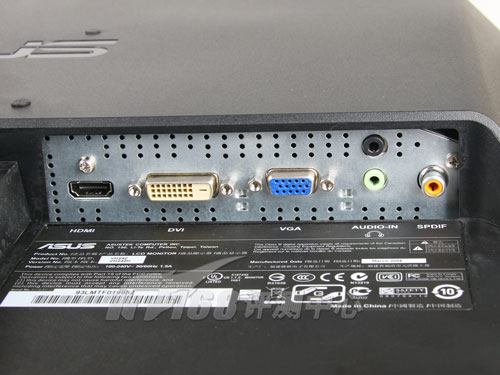

华硕VH242H接口设计（点此查看大图）
华硕VH242H的OSD菜单
华硕VH242H的OSD设计与之前华硕的产品属于一脉相承，整体非常简洁，只需要在Splendid菜单中根据自身需求选择相应模式就可以了，其他参数全部会自动进行调整和优化，这简化了用户的设置难度。另外，VH242H同样具有4:3显示比例切换，不过只有在使用4:3或者5:4的显示比例时这个菜单才能进行设置。
 |

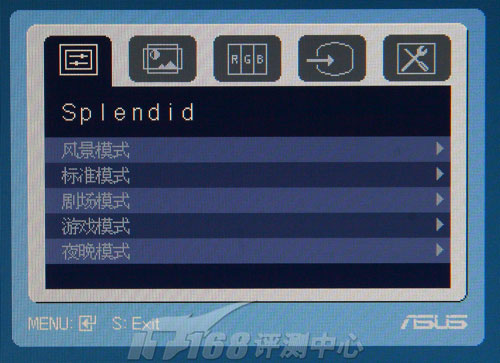

情景模式设置（点此查看大图）
 |

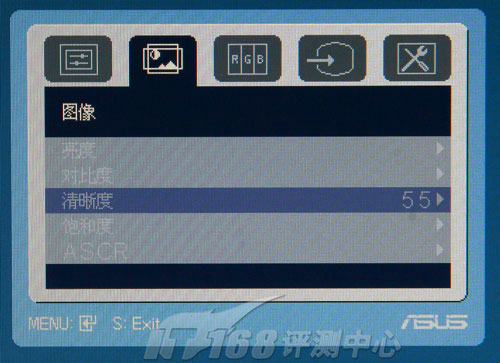

图像设置（点此查看大图）
 |

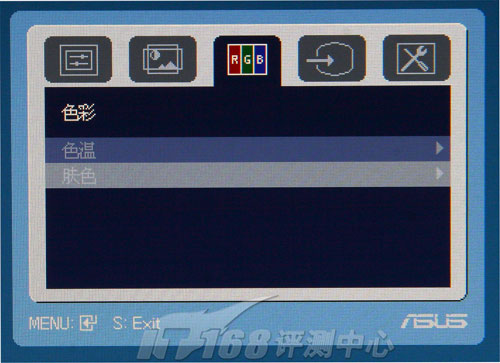

色彩设置（点此查看大图）
 |

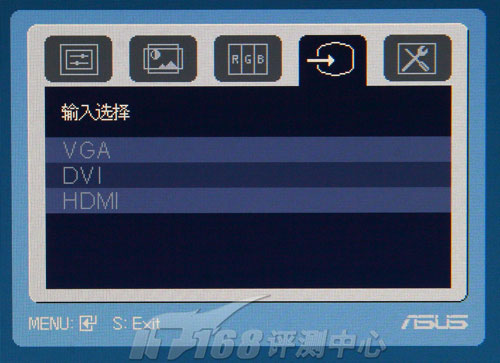

输入选择（点此查看大图）
 |

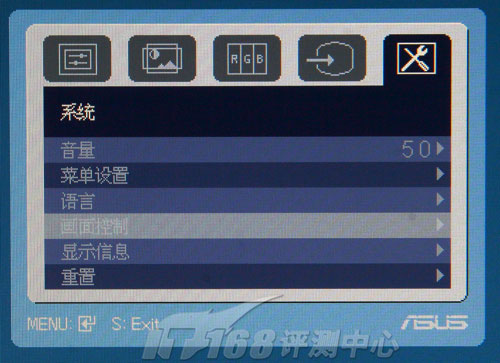

系统设置（点此查看大图）
其中在图象设置中的色彩设定中，我们可以调节华硕VH242H的色温。默认为标准色温。除此之外还具有冷、暖和SRGB三种设置。仪器显示这款显示器的实测数据如下：“标准”＝7172K；“暖”=6254K；“冷”=7172K；“SRGB”=6502K。
 |

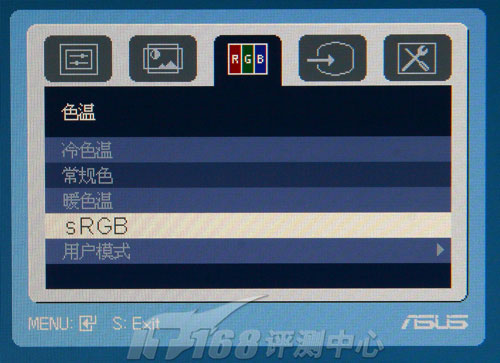

色温模式选择（点此查看大图）
测试仪器与流程：
接下来就是大家最关心的测试环节。测试过程分为三部分，首先测试面板的相关性能，包括亮度，对比度，面板均匀性，60度角下对比度以及色度变化，还有色域范围。然后我们会测试产品功耗，并且用红外线热成像仪测试产品的表面温度。最后是实拍面板显示效果。我们会分为游戏影音和静态图片两类进行拍摄。
在面板性能测试中，我们采用DVI连接方式，主机自动识别分辨率并设置为1920x1080。其他相关参数如下：32位色彩模式，亮度设置100，对比度设置80，色温设置为默认，测试仪器为Topcon BM-7，显示器连同测试仪器均预热30分钟以上。
| Topcon BM-7 |
关于三种对比度的解释如下：fofo俗称全开全关对比度，DC俗称为动态对比度，以及ANSI对比度。我们测试是会在画面上选取固定的17个点，测试这些点上最大亮度、全黑亮度以及全白色彩坐标值。不开启动态背光时，中心9点全白平均亮度与全黑平均亮度的比值称为fofo对比度，而开启动态背光时则称为动态对比度。而ANSI则是俗称“棋盘格”的16点测试，白色八点平均亮度与黑色八点的平均亮度比值称为ANSI对比度，该数值对性能的影响比较大。一般来说，大部分产品的fofo和DC很容易达到标称值，而ANSI对比度因为比较低，所以厂商都宣传时都不会提及。
| 测试显示器全开全关对比度时取点样图 |
| 测试ANSI对比度时取点样图 |
在功耗测试中，我们会使用参照国家标准，让显示器显示标准图案，并使用优利德Uni-t UT71E数字万用表测量产品功耗。其他设置如下：对比度设置为50；色温设置在标准模式；有内置音箱的将音量调至0；LED指示灯亮度可调节的，调节至最低。然后我们按国家标准中相关公式计算能源效率。
| 优利德Uni-t UT71E智能型数字万用表 |
| 显示器能源效率Eff公式 |
实测面板性能与功耗
在面板性能测试中，我们采用DVI连接方式，主机自动识别分辨率并设置为1920x1080。其他相关参数如下：32位色彩模式，亮度设置100，对比度设置80，色温设置为自定义，三色均使用默认设置100，测试仪器为BM-7，显示器连同测试仪器均预热30分钟以上。
| 测试结果 | ||
| 优化设置 | 平均亮度 | 240 cd/㎡ |
| 对比度（ANSI） | 300：1 | |
| 全开全关对比度 | 980：1 | |
| 动态对比度 | 8883：1 | |
| 白色不均匀性 | 中心 | 1.20 |
| 角落 | 1.20 | |
| 黑色不均匀性 | 中心 | 1.13 |
| 角落 | 1.30 | |
| 色度不均匀性 | 中心 | 0.007 |
| 角落 | 0.011 | |
| 60度视角测试 | 对比度减低到 | 32.3：1 |
| 色度变化 | 0.053 | |
| 色彩饱和度 | 相当于NTSC色域 | 76.68% |
华硕VH242H在亮度100，对比度80的最佳设置中，优化设置后平均亮度为240 cd/㎡，中心最大亮度268.5 cd/㎡，尽管与标称的最大亮度值300cd/㎡还存在着一些差距，不过在实际的桌面应用中影响不大。实测ANSI对比度仅为300：1，全开全关对比度为980：1，与标称值差别不大。动态对比度为8883：1，与标称的20000：1还有不小的差距。
华硕VH242H的均匀性表现可以用接近完美来形容，从数值上看，全白状态下亮度不均匀与色度不均匀性都非常低，稍有不足的就是黑色的角落不均匀性略高。从我们主观的实测效果也能充分反映出这点，实测中白色画面与黑色画面都比较优秀，尤其是黑色画面时显示器的漏光控制的非常好。
 |
全白画面（点此查看大图）
 |

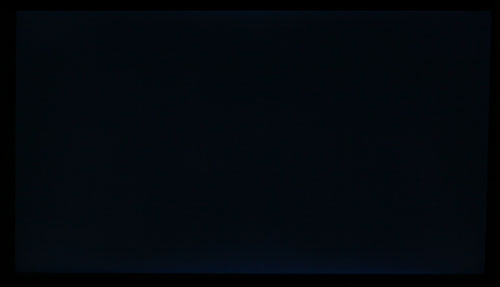

全黑画面（点此查看大图）

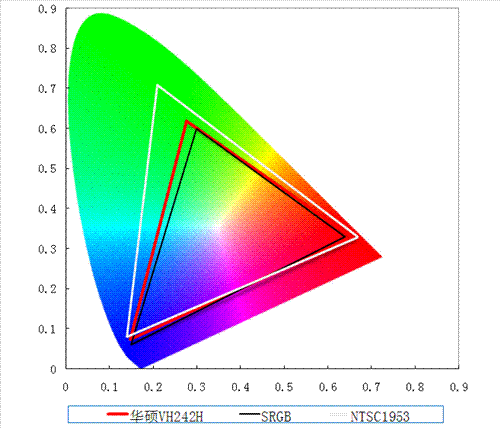

华硕VH242H的色域为76.68%，已经覆盖了sRGB色彩范围。这个成绩中规中矩，在我们以往测试过的产品中属于中等偏上水平。
 |
色域

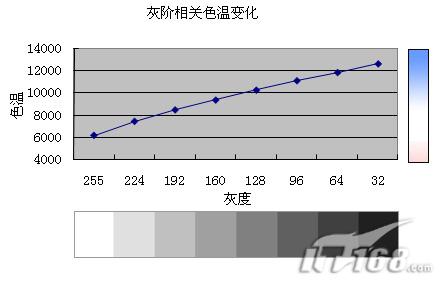

华硕VH242H的色温一致性表现比较差。从255灰阶到32灰阶，整体呈现明显的上升趋势，从色温6106一直上升到12614。这样的色温在后面的Gamma调整曲线图中可以看出结果，一些显示的色彩都是错误的。
 |
色温一致性
我们从《看谁是节能王！19款22宽屏液晶功耗横评》开始，全面引入能源效率这个参数评定液晶显示器的功耗。对于16:9液晶，由于采用高亮四灯管设计，能源效率比同尺寸16:10液晶高不少。
在对比度最佳设置80的情况下，实测白色画面亮度如下。华硕VH242H在亮度设置为100时，可以达到267.8cd/㎡的最大亮度。此时产品功耗为41.3W。此时最大能源效率为0.991，达到国家二级标准。值得一提的是，华硕VH242H的亮度设定为0的时候，实测亮度仅为30.49流明，功耗也仅为13.7W，在同类产品中堪称最低，不过此时亮度过低并不适合操作，若果要进行文本操作，建议把亮度调到20-40之间即可，而如果看电影的话还是调到最大为好。如果觉得手动调节太麻烦了，可以直接使用华硕的Slendid智能影像模式进行调节。
| 华硕VH242H亮度设置级实测结果 | ||||||
| 设置亮度 | 0 | 20 | 40 | 60 | 80 | 100 |
| 实测亮度(cd/㎡) | 30.49 | 61.5 | 107.5 | 157 | 208.5 | 267.8 |
| 功耗（W） | 13.7 | 18 | 23.7 | 28.9 | 34.7 | 41.3 |
| 能源效率(Cd/W) | 0.340 | 0.522 | 0.693 | 0.830 | 0.918 | 0.991 |
| 关机功耗（W）：0.5待机功耗（W）：0.5 | ||||||
对于所有TN面板，可视角度都不是很大。在60度视角时，对比度为32.3：1，色度变化0.053，在同列产品中属于中等水准。
 |
可视角度实拍（点此查看大图）
Gamma曲线与色彩还原
在专业测试设备的帮助下，我们可以考察诸如亮度、对比度、色彩范围，可视角度等性能，然而这只反映了显示器的一个方面，因为测试中采用的是完全纯色的图片，而我们平时使用时，画面肯定是一种非常复杂的状态。我们用Eye-One测试出的色彩还原曲线来考验产品的色彩状态。
在默认设置下，华硕VH242H的Gamma调整曲线重合度不佳，之前的色温表现也预示了这一点。其中红色和绿色的曲线较正常，而蓝色明显向下偏转，这样颜色会变得比较浓郁。其他模式下，效果差别不大，三种颜色的Gamma调整曲线依然无法重合。而风景模式下，gamma调整曲线重合度也一般，尤其是蓝色偏暗了不少。
 |

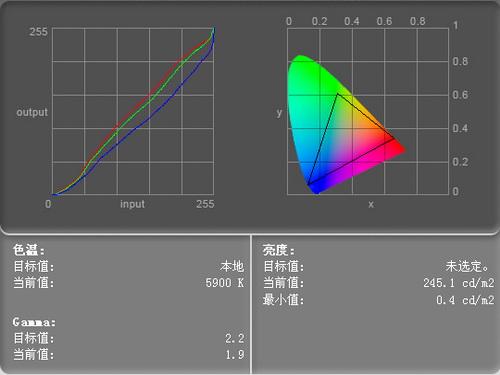

标准情况下伽玛调整曲线
 |
风景模式
 |
剧场模式
 |
夜晚模式
 |
游戏模式
华硕VH242H液晶显示器ICC色彩校正文件：
http://diybbs.it168.com/thread-314012-1-1.html
静态图片高清影片实拍（一）
 |

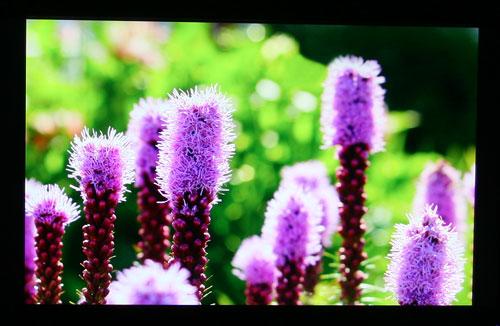

静态图片实拍图（点此查看大图）
 |
静态图片实拍图（点此查看大图）
 |
静态图片实拍图（点此查看大图）
 |
静态图片实拍图（点此查看大图）
静态图片高清影片实拍（二）
 |

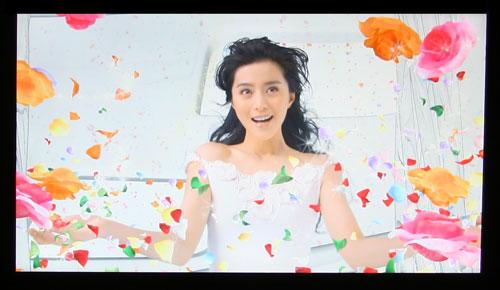

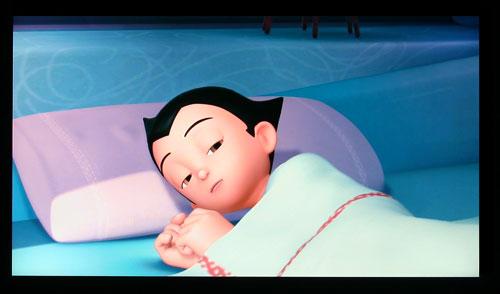

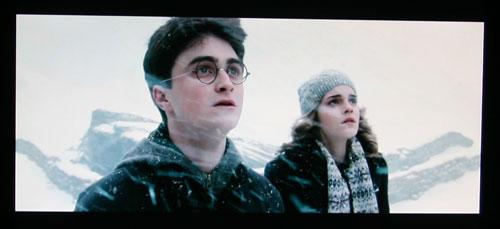

高清影片实拍图（点此查看大图）
 |
高清影片实拍图（点此查看大图）
 |
高清影片实拍图（点此查看大图）
 |
高清影片实拍图（点此查看大图）
评测总结
|
华硕VH242H正面外观（点此查看大图）
华硕VH242H的外观设计之前的VH系列基本相同，同样是采用超窄边框和厚度很薄的圆形底座，黑色烤漆材质的边框配合双向内敛的斜边设计，更具视觉冲击力。独特的OSD和开关按键都放在机身的右下方，由于采用橙色OSD按键，整体依然灵气十足。
综合来说，这款机器总体来说优点与缺点都同样明显，它在色彩均匀性、对比度与漏光控制方面的表现都值得称道，堪称同规格产品中的顶级表现。不过在色温一致性与色彩还原性方面的表现较差，可能显示的色彩会比较讨好人眼，不过并不真实，这可能是由于它是一款定位偏于影音游戏方面的显示器。另外，HDMI接口的加入也让它胜任娱乐需求游刃有余，如果你需要一台娱乐用大屏显示器，华硕这款VH242H绝对值得考虑。
