盈通主板最近新品迭出。之前推出的盈通蓝派X58主板，超频性能让很多一线产品都跌破了眼镜，风冷默认超频幅度就高达69%，2.66GHz的Core i7 920轻松超频至4.4GHz，并在4.3GHz下完成所有测试。这样高频的测试成绩就连一些一线主板都难以达到。今天，盈通再接再厉，再次为我们展示一款研发中的P55主板，整体风格和之前的蓝派X58非常接近。用料也很奢华。盈通也一次性发布了这款主板工程样品的大量细节图，一起来看看吧！
下图为工程样品，某些元件甚至为手焊，因此不代表正式上市产品做工和品质！
 |

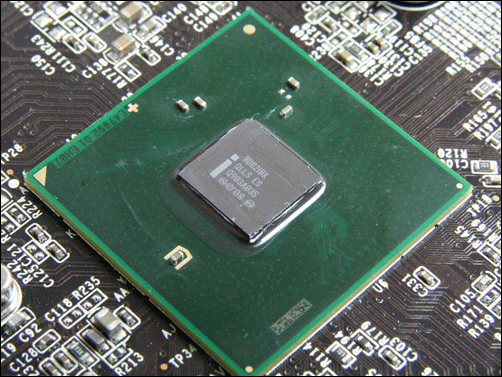

这颗芯片就是未来的中端主力P55，从面积上来P55看非常小。P55芯片不再内置内存控制器和PCI-Express控制器，大部分功能和南桥整合起来，主要负责系统的I/O等功能。
 |

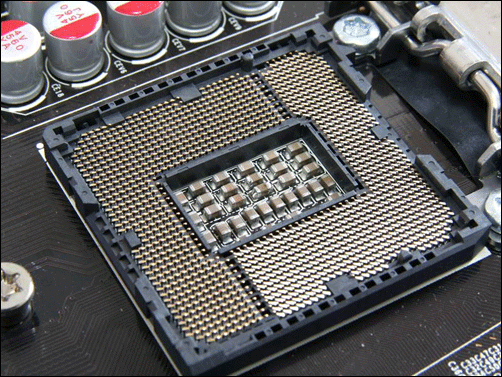

LGA 1156的插座，长方形设计。下一代AMD和英特尔的CPU都可能改为长方形外观了。
 |
盈通P55主板的供电方案。完整6+2相，共8相供电。其中CPU核心为6相，内存控制器和PCI-E控制器需要额外2相供电。
 |

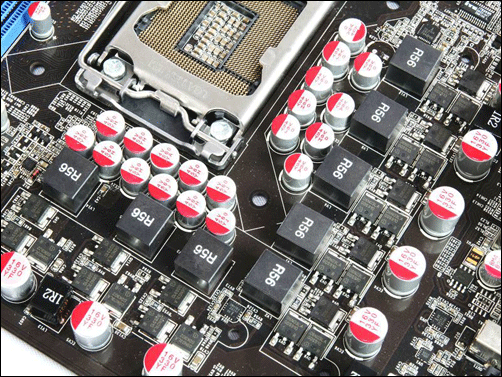

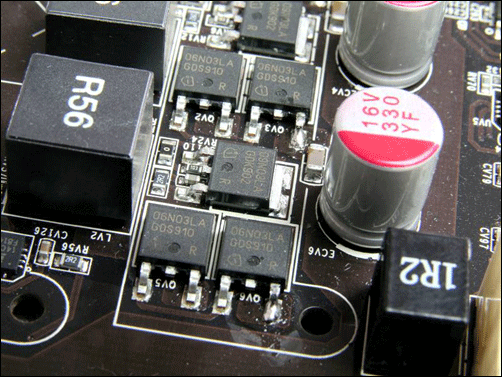

近看供电部分，每相供电采用了三个MOS管，MOS管为英飞凌的产品，性能比较优秀。电容则是来自我国台湾省的万裕固态电容。万裕电容已经在公版显卡中展露过身影，在盈通蓝派X58主板上也使用了这款电容，性能表现还是令人满意的。
 |

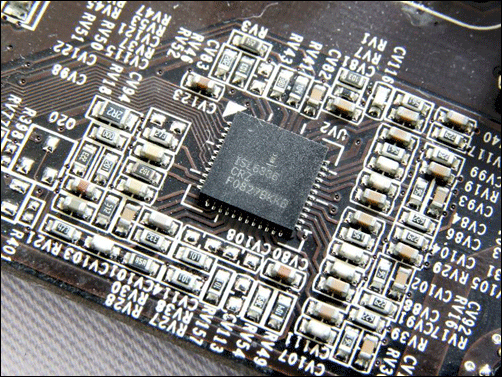

CPU核心供电部分主控PWM芯片为Intersil ISL6336 PWM IC，完整支持六相供电方案，支持英特尔最新的VRM 11.1规格，具有自动调整供电相数的节能功能。ISL6336通过采用连续检测输出电流的专利技术，可以满足新型微处理器对严格的稳压输出电压位置的要求。这些控制器可以测量输出电感器或专用电流检测电阻器DCR两端的电压，为精确压降、通道电流平衡和过流保护提供所需的信号。
当使用DCR电流检测时，所有热效应的补偿均可通过增加一个低成本的NTC电阻器网络来实现。除此之外，ISL6336控制器还支持标准和耦合电感器方案，并提供在寿命、负载、线路（line）和温度上的±0.5%的系统精度，从而为改善负载电压精度提供了一种非常严格的调节窗口。由Intersil开发的主动脉冲定位和自适应相数调整技术可实现极快的瞬态响应和低Cout (输出电容)。
 |

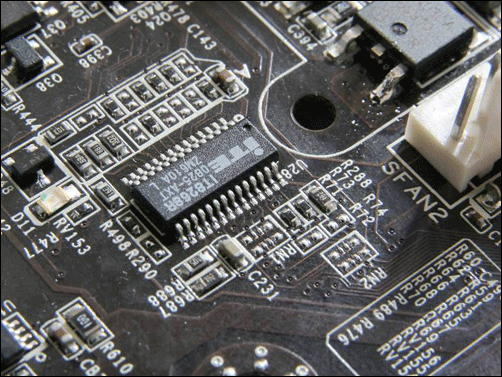

IT8268R频率控制芯片。ITE半导体芯片曾在世界超频大赛选手们的顶级超频平台上频频出现， IT8268R超频控制芯片可实现FSB逐兆超频，由于它拥有独立的硬件运算单元，也同样担负了CPU的硬件宽幅调压工作，给压更准、高压选项更多，步进更细致。
 |

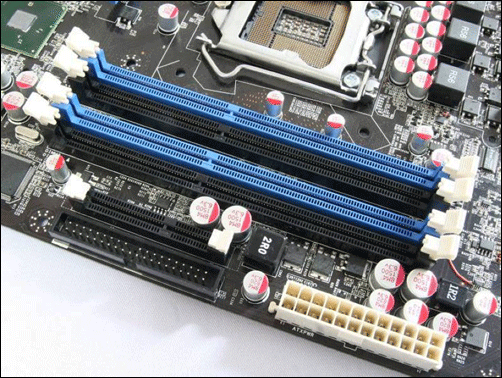

内存部分盈通也设计了独立的内存供电方案。支持双通道DDR3 1600内存。
 |

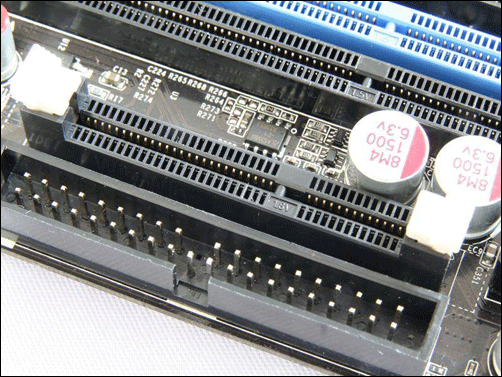

内存边上的这个小插槽是什么？这个插槽可以支持英特尔最新的闪存加速技术，专门用于插入闪存卡等存储芯片。
 |

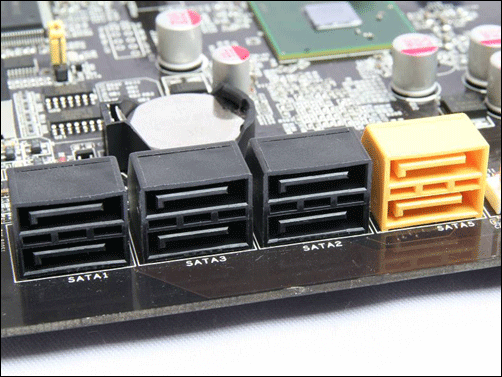

这款主板设计了8个横向的SATA接口，其中6个由P55提供，黄色的两个接口由另外一颗芯片提供，是哪个芯片呢？
 |

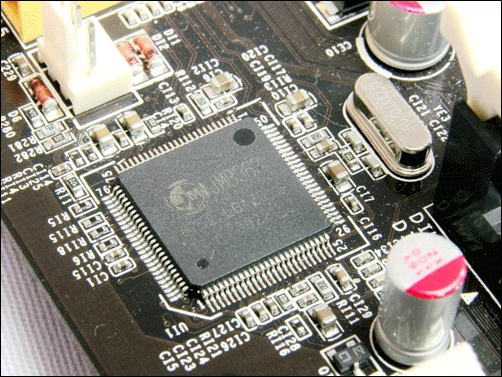

JMB363芯片，除了提供额外的IDE接口外，还为主板带来了两个SATA接口。黄色的两个SATA插槽正是由这颗芯片提供。
 |

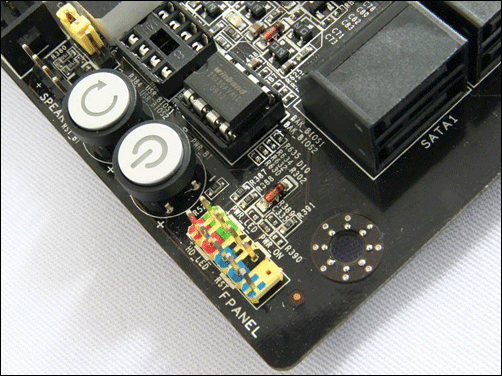

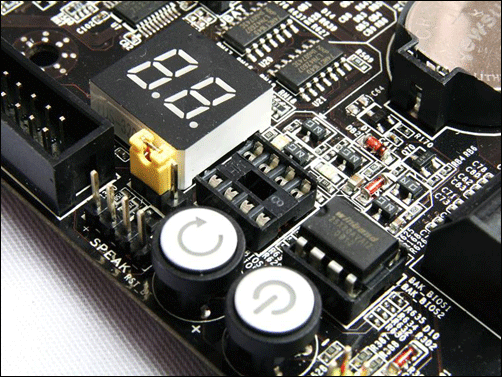

主板提供了双BIOS按键和人性化设计的Reset、Power按键。Reset、Power按键在开机后会亮起绿色的灯，非常漂亮。
 |
近看双BIOS芯片，来自Winbond。旁边还有一颗Debug灯，方便用户查找错误。
 |

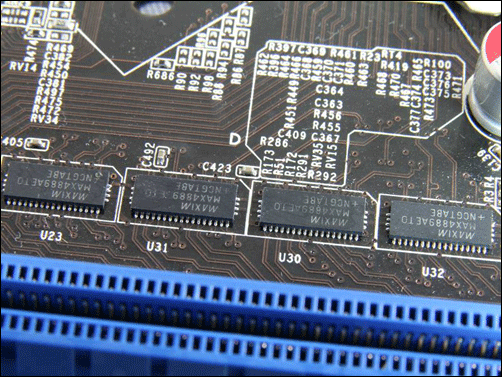

这款主板支持双PCI-E X16，也可以在使用CrossFire X时自动切换为双PCI-E X8模式。主板PCI-E槽中间的四颗PI2PCIE芯片，自动切换PCI-E插槽配置，无需人工设定。
 |

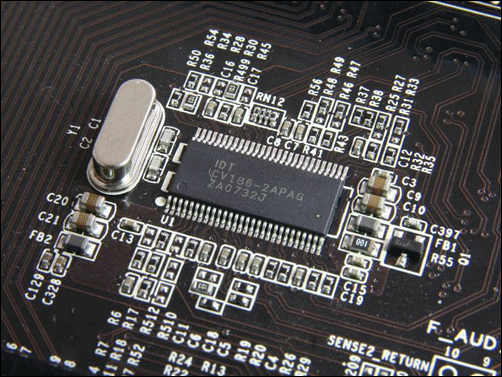

位于两个PCI-E插槽中间的IDT频率控制芯片，它的右边是一颗无源晶振。完全支持SetFSB软件调节。IDT频率控制芯片也被广泛使用在各种能够支持Windows超频的高端主板上，精准的频率控制和调节，能够令其为超频用户带来更为强大的超频体验。
 |

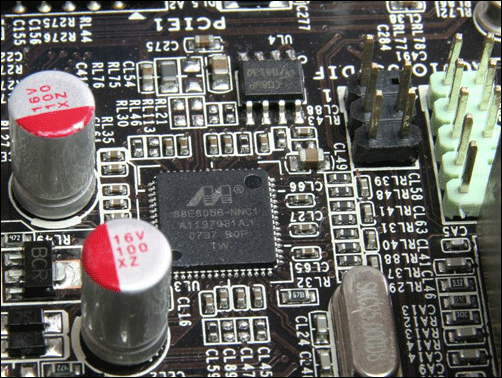

两颗Marvell 88E8066千兆网卡芯片提供了双千兆网卡功能。
 |

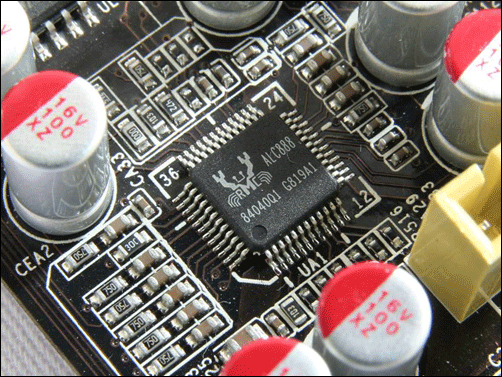

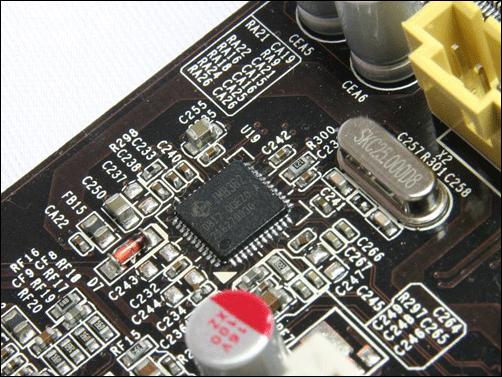

Reltec的ALC 888音频芯片，提供对7.1声道和HAD规格的支持。ALC 888也能够通过使用创新的X-Fi驱动来获得更多的音频特效，提升音频品质！
 |
JMB362芯片，提供对E-SATA II接口的支持。盈通这款P55主板提供了两个E-SATA II接口的支持。
 |

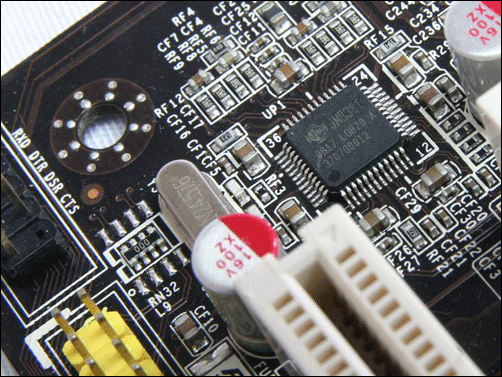

同样来自JMicron的JMB 381芯片，额外支持IEEE 1394接口。
 |

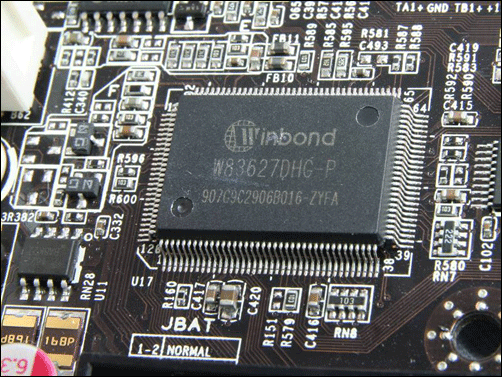

来自Winbond的超级I/O控制芯片。
 |

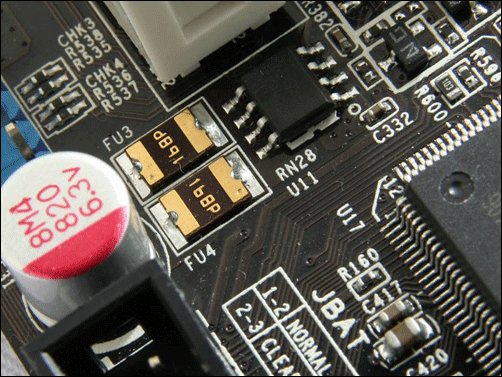

注意到那两个黄色的元件了吗？这是盈通特别为P55主板配备的保险丝。这种保险丝一般设计在比较危险的外接接口附近或者重要芯片附近。比如图中的保险丝就是为了保证USB接口安全，不会由于USB设备的问题导致主板南桥烧毁。除了在USB上，在供电部分、键鼠接口附近都会看到这种保险丝的身影。
 |

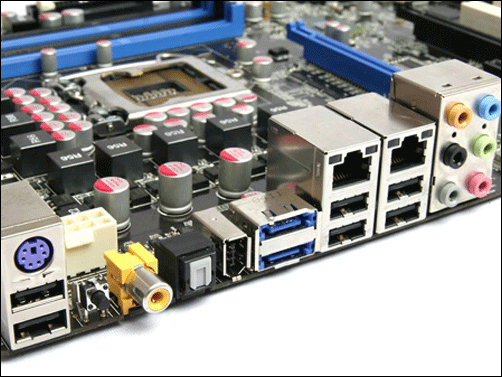

主板背部接口全家福，盈通P55提供了多达6个USB接口，两个E-SATA II接口、IEEE 1394、SPDIF、光纤接口、双千兆网卡、7.1声道音频、CleanCMOS等各种齐全的接口和按键。
 |

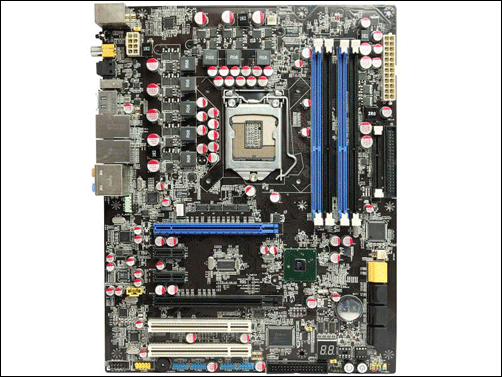

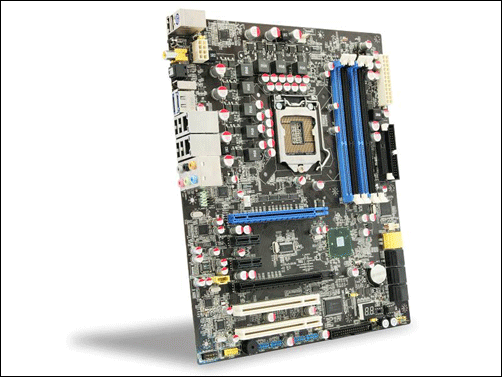

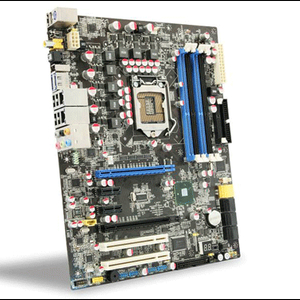

最后来一张主板正面全图。由于是工程样品的缘故，这款主板看起来不是那么干净，有些元件也不够整齐。但相比之前的X58主板，我们相信盈通能在正式生产的时候做出改进，保证上市产品有优秀的品质。
另外，根据盈通透露，这款主板的BIOS设计和已经上市的蓝派X58的BIOS有很多相通之处，特别是超频性设计更进一步加强。蓝派X58主板已经为我们展示了强大的超频性能和极为丰富的BIOS设置选项，有理由相信盈通这款P55主板上市后会有更出色的表现。
