超耐久新作——技嘉GA-X58-UD5主板
在经济学的理论中，产品的差异性是影响消费者购买倾向的很大因素，正是不同厂商产品之间的差别使得消费者在购买过程中产生不同的购买决定。不过我们看到如今的板卡市场里，由于代工厂商的数量不断降低，同时大部分二三线品牌对于产品成本的严格控制，不同厂商的产品之间差异性越来越少。在产品同质化现象日益严重的今天，如何在众多类似的产品中脱颖而出就成为不少一线厂商所看重的方向，因此造就了不少具备独特技术的主板产品，而这些摆脱了同质化现象的一线品牌主板也往往都会受到DIY玩家们的好评。
| ||||||||
 | ||||||||
|
作为主板市场里的传统一线品牌，技嘉在主板产品方面的造诣已经是众多DIY玩家都非常认可的，毕竟经历过多年的市场洗礼，技嘉的主板产品无论在用料做工还是实际性能方面都属于一流的水平，同时其技术研发团队也是业界领先的水平。早在2年前，技嘉旗下的研发团队就推出了以降低电阻为卖点的超耐久技术，并且凭借着良好的主板性能及超频潜力赢得了很多DIY玩家的青睐，而在一年前，技嘉再度推出超耐久2代技术，简单地说就是在超耐久技术的基础上加入了铁素体电感的用料，从而进一步提升了主板的性能及超频能力，达到了同时期其他主板难以企及的高度，而如今技嘉再接再厉，基于更新技术的超耐久3代也已经来到了玩家们的身边。

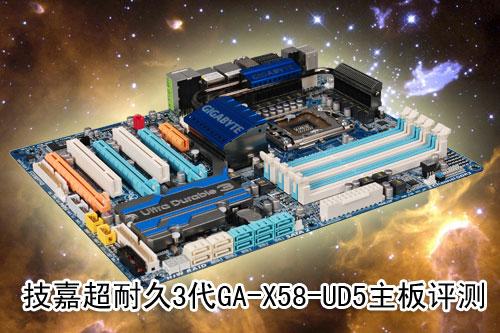

技嘉GA-X58-UD5主板
随着技嘉超耐久3代技术的推出，相应的主板产品也在市场里逐渐出现，为了配合年底市场的主流趋势，技嘉在超耐久3代技术推出之后，选择了英特尔的X58芯片组作为主力产品，推出了一系列基于X58芯片组的超耐久3代主板产品，其中就包括了今天小编将要进行测试的这款GA-X58-UD5。作为技嘉X58芯片组系列主板中的中高端型号，这款GA-X58-UD5不仅采用了最新的X58芯片组，同时也具备了技嘉的超耐久3代技术，因此在用料和做工上都达到了同价位产品的最高水平，可以预想其性能表现将是令人满意的，而基于良好的用料和做工基础，这款技嘉GA-X58-UD5主板的超频潜力也是令不少DIY玩家所期待的，下面小编就从各个方面为网友们介绍这款技嘉的超耐久3代GA-X58-UD5主板。
本文导航
在介绍技嘉的超耐久3代技术之前，小编先带着各位网友一起来回顾一下技嘉之前所推出的超耐久1代以及超耐久2代技术。众所周知，以往的主板产品在用料和做工方面并不是太严格，因此无论是超频潜力、功耗水平还是使用寿命都不能达到较高的水平，为了改变这样的局面，技嘉在2006年推出了以降阻为卖点的超耐久1代技术，通过大量采用了低电阻的固态电容、封闭式电感和新型MOSFET等方式来达到降低电阻的目的，并且大幅度地提高了主板的性能表现以及超频潜力，同时在功耗和使用寿命方面也有长足的进步。
全固态电容

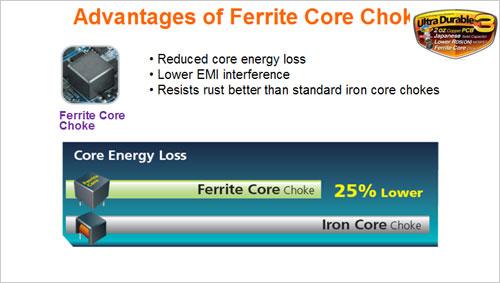

技嘉的超耐久1代技术推出之后，就凭借着产品良好的性能以及各方面的优势得到了消费者的肯定，但是随着主板市场里其他二三线厂商也开始纷纷采用类似的用料，技嘉为了保持自己产品的独特性，再次推出了改进之后的超耐久2代技术。与上一代的超耐久1代技术相比，升级之后的超耐久2代技术不仅延续了全固态电容和低电阻MOSFET的基础，同时还采用了封闭式的铁素体电感，使得主板在供电模块方面达到更高的水平，能够在为系统提供纯净电流支持的同时，达到更加可靠的稳定性以及更加可观的超频潜力。
铁素体电感

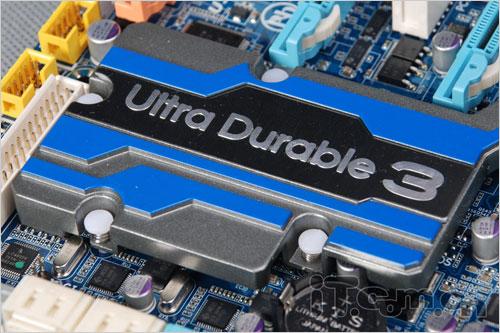

虽然超耐久1代和超耐久2代主板都在市场里取得了明显的成绩，但是技嘉并不满足于现状，而是在成功的基础上再进一步，于2008年的年底推出了全新的超耐久3代技术。在这一最新的超耐久3代技术上，前两代的全固态电容、低电阻MOSFET和封闭式铁素体电感都得到了继承，因此无论是在产品的性能表现、超频潜力、功耗水平还是稳定性上，采用超耐久3代技术的主板产品都有不逊于前两代产品的成绩，不过作为技嘉超耐久系列技术的最新作品，超耐久3代技术的最大特点在于采用了2盎司覆铜技术。

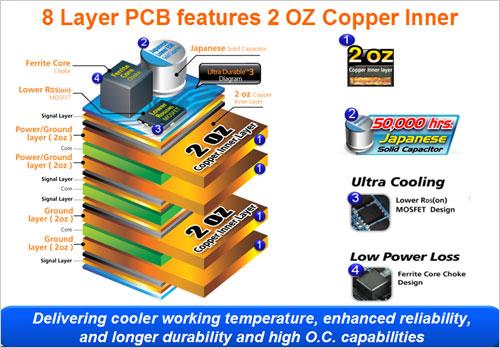

2盎司纯铜层
熟悉电子产品的网友应该都知道，作为主板的基板，PCB板中可以分为基于铜质的信号层、电源层、接地层以及采用其他材料的绝缘层，在以往的主板产品上，其PCB板的内部纯铜层一般都采用1盎司的设计，而技嘉的超耐久3代主板在PCB板纯铜层则是采用了2盎司的设计。技嘉的超耐久3代技术之所以采用更高的2盎司纯铜设计，主要目的是为了实现更加有效的散热效果，通过增加PCB板纯铜层的材料，可以让主板工作时所产生的热量得到更高效率的传到分散，从而降低主板整体的温度。采用了2盎司纯铜设计之后，主板不仅得到了更有效的散热，同时在电流供应方面也有很大的改进，对于主板的超频能力以及稳定性也起到了明显的改善作用。
本文导航

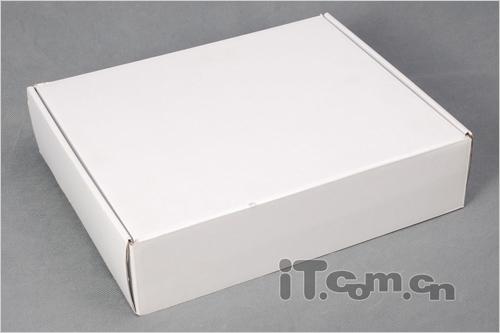

作为技嘉超耐久3代的中高端型号，这款GA-X58-UD5主板的包装盒并不显眼，仅仅只能容纳主板本身以及一些简单的附件，不过在小巧的包装盒内，技嘉采用了2片用于防震的海绵垫，可以有效地保障主板的安全。

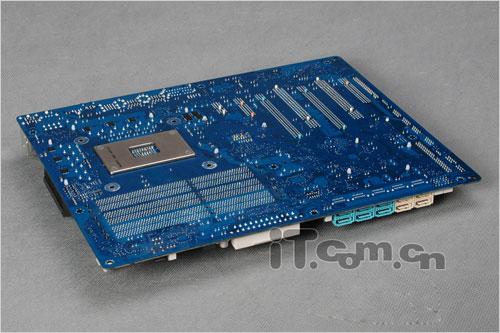

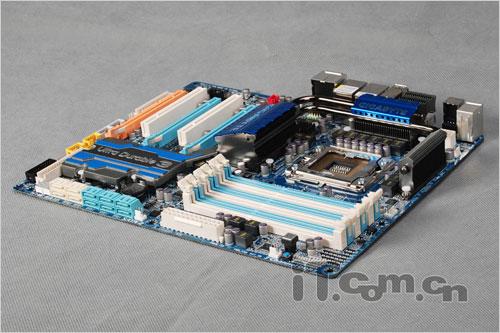

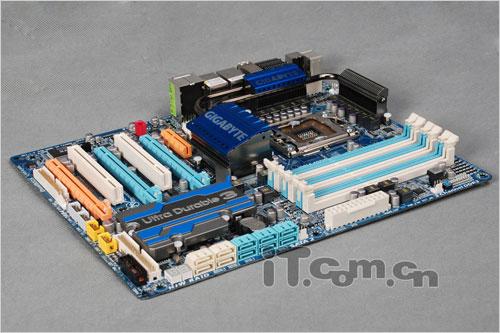

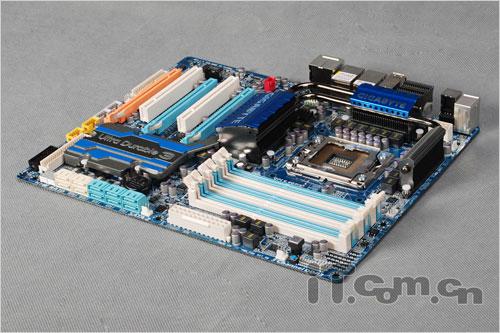

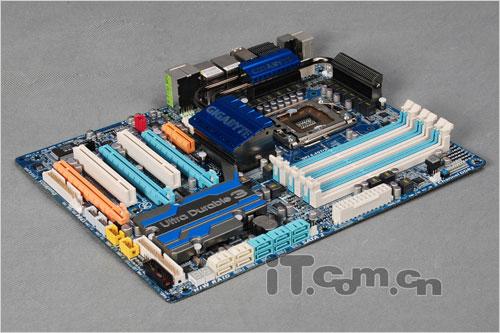

在主板的PCB方面，这款技嘉的GA-X58-UD5主板采用的是标准的ATX板型PCB，宽大的PCB板可以为主板电路的布局和走线提供充足的空间，从而保证PCB板的电气性能，经过技嘉研发人员的精心设计能够达到最可靠的稳定性。

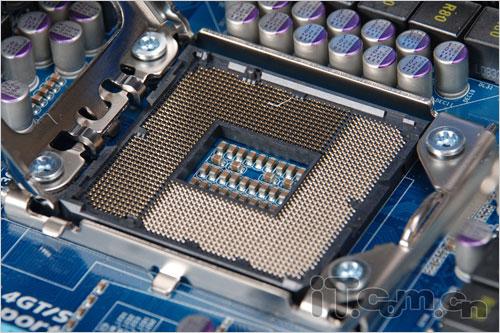

芯片组部分，技嘉的这款GA-X58-UD5主板采用了英特尔旗下最新的X58北桥+ICH10R南桥的芯片组组合，能够支持英特尔旗下新一代的LGA1366接口Core i7系列处理器，同时可以实现组建多显卡互联系统的功能。
本文导航
作为处理器的动力来源，主板上的CPU供电模块一直是众多DIY玩家用以判断主板性能的首要标准，随着技术的日新月异，中高端主板在供电模块的设计上也日益提升，就像这款技嘉的GA-X58-UD5主板，采用的是十二相回路供电的设计。

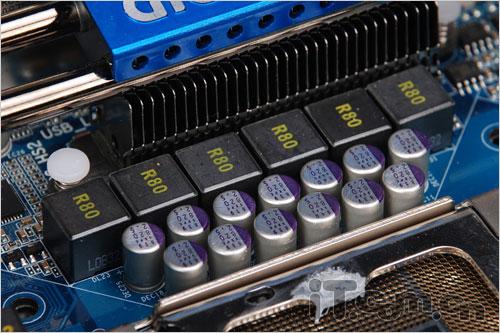

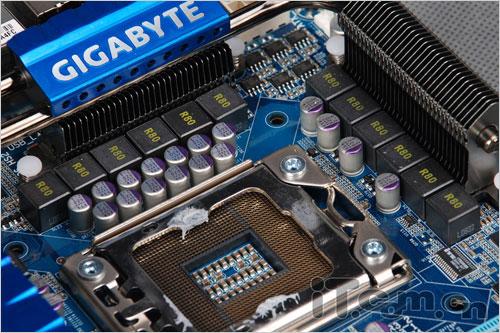

和一般主板产品供电模块位于处理器位置上方不同，技嘉的这款GA-X58-UD5主板的供电模块设计在处理器位置的上方以及右侧，两个部份分别具备6相的供电回路，总共组成了十二相回路的供电设计。

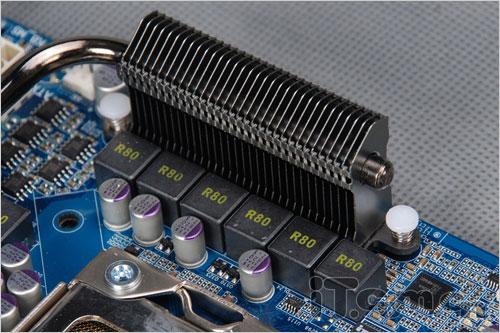

除了采用高达十二相的供电模块设计之外，这款技嘉的GA-X58-UD5主板在供电部分的用料也是可圈可点的，不仅采用了全固态电容和封闭式铁素体电感，同时还选择了低电阻的MOSFET，从而可以最大限度地降低供电模块的电阻。

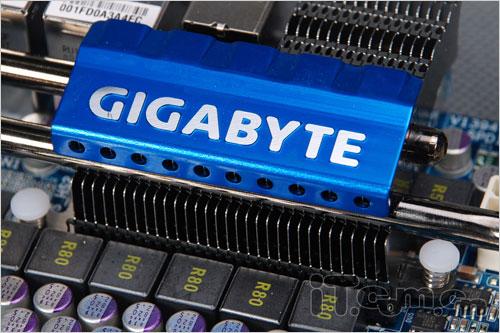

为了实现最出色的电流供应效果，技嘉的这款GA-X58-UD5主板不仅具备了十二相回路的供电设计，同时在每一相供电回路上搭配2个MOSFET，从而可以对电源所提供的电流进行进一步过滤，而MOSFET上的散热片也能提供良好的散热效果。
本文导航
在以往的主板产品上，由于芯片组的发热量不是太高，因此在散热方面并不是太夸张，而随着技术的发展，主板芯片组的集成度也是越来越高，随之而来的是主板芯片组的发热量也在与日俱增，因此改善主板的散热就成为不少中高端主板的焦点之一。

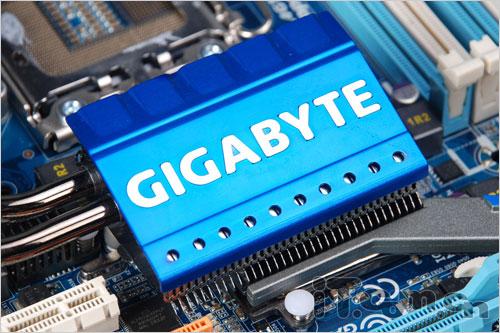

就像这款技嘉的GA-X58-UD5主板，由于其采用了目前最顶级的英特尔X58芯片组，因此发热量不容小视，为了实现良好的散热效果和稳定性，技嘉为这款主板搭配了一体化热管散热系统，能够为主板整体提供不错的散热效果。
为了达到性能与成本的平衡，技嘉在这款GA-X58-UD5主板的散热系统上并没有采用全铜的用料，只是在北桥芯片散热片以及MOSFET散热片上采用纯铜材质，不过也正是因为这样的用料，使得这款GA-X58-UD5主板能够在实现最佳散热效果的同时控制成本。

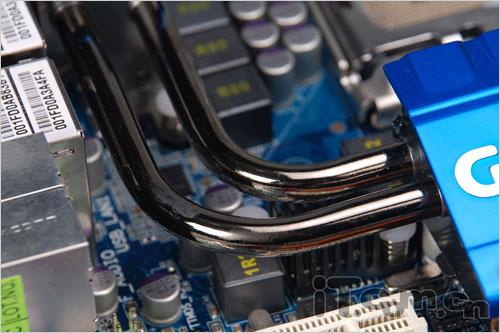

仅仅有纯铜散热片对于主板而言显然是不够的，因此技嘉在这款GA-X58-UD5主板上使用了直径较粗的铜质热管实现不同部位散热片之间的连接，通过一体化的散热方式令散热效果得到进一步的提升，也让主板的超频潜力更加强大。
本文导航

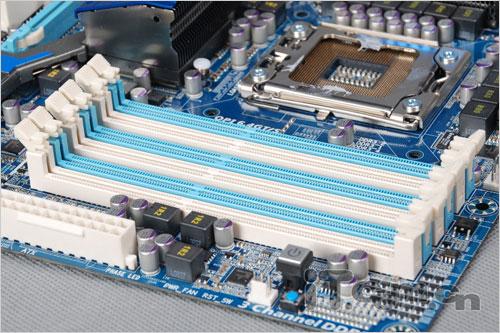

作为一款基于英特尔X58芯片组的主板产品，技嘉的这款GA-X58-UD5主板在内存部分同样提供了对于DDR3内存模组的支持，能够支持DDR3-800/1066/1333等多种频率，搭配集成了内存控制器的Core i7处理器可以支持最高容量为12GB的三通道内存系统。

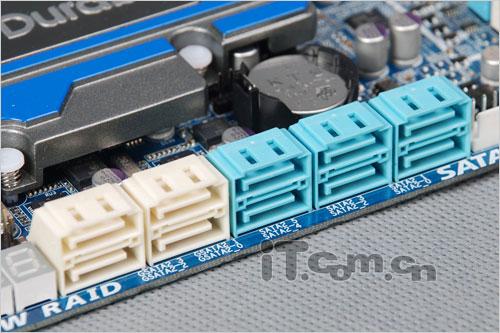

由于主板采用了英特尔最新的ICH10R南桥芯片，因此这款技嘉GA-X58-UD5主板的磁盘性能还是相当强大的，加上板载的磁盘控制芯片，这款GA-X58-UD5主板总共能够为用户提供10个SATA2接口以及1个传统IDE接口，并且能够支持多种格式的RAID磁盘阵列系统。

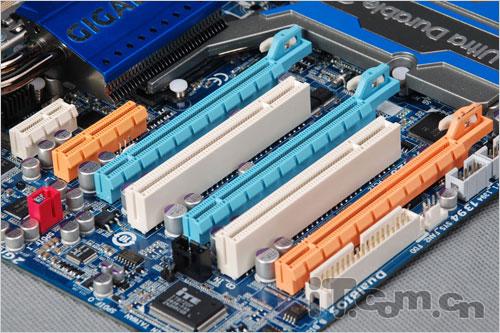

在扩展插槽方面，这款技嘉的GA-X58-UD5主板同样也是目前市场里的顶级水平，总共为用户提供了三条PCI-E显卡插槽，能够满足中高端玩家们组建多显卡互联系统的需求，而一条PCI-E X1插槽、一条PCI-E X4插槽和2条传统PCI插槽也足以满足玩家们硬件扩展的需要。
本文导航

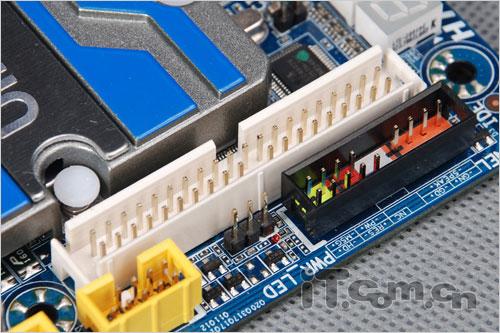

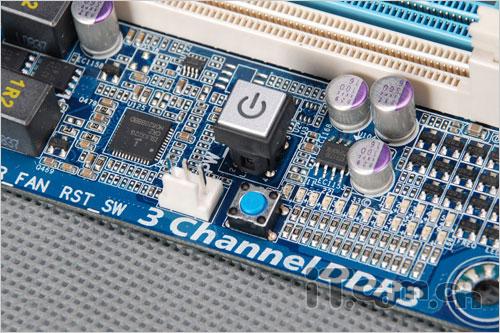

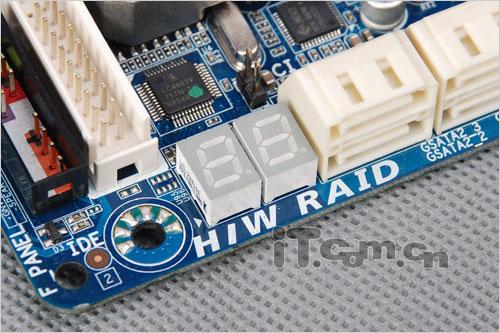

在很多DIY玩家的使用过程中，往往都是把平台裸露在桌面上而不是放置于机箱内部，因此很多中高端主板都会在主板上设置一些常用的快捷键，这款技嘉的GA-X58-UD5主板也不例外，在主板内存插槽附件我们可以看到具备开机功能的快捷键，对于玩家而言还是比较实用的，而在磁盘接口旁边还设置了传统的DEBUG指示灯。

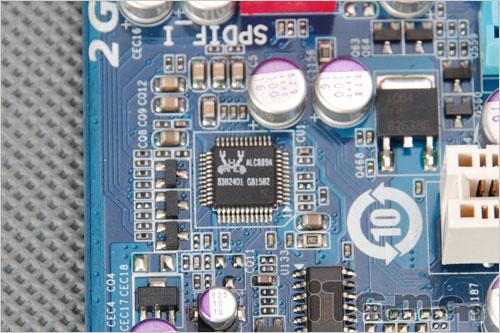

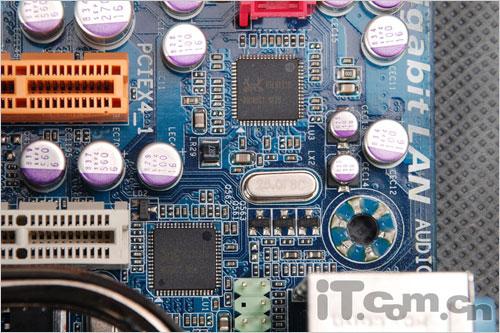

板载芯片部分，这款技嘉的GA-X58-UD5主板所采用的都是Realtek的产品，其中音频部分选择了Realtel的ALC889A八声道音频芯片，而网络部分则是选择了两颗Realtek的RTL8111D千兆网络芯片，这样的用料对于中高端玩家的需求而言已经完全够用了。

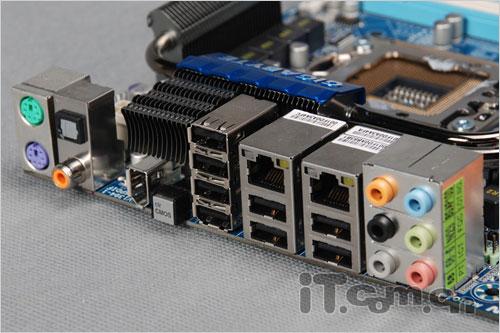

作为一款定位于中高端玩家的主板产品，这款技嘉的GA-X58-UD5主板在I/O接口部分的设置自然也是相当丰富的，不仅提供了传统的PS2键鼠接口、USB2.0接口、网络接口以及音频接口，同时还具备了同轴接口、光纤接口以及IEEE1394接口，另外在I/O接口部分还具备了一个用于清空CMOS数据的快捷键，对于玩家来说相当方便。
本文导航
|
|
|
|
|
|
在本次的评测中，小编在测试平台方面选择了比较常见的设置，其中处理器部分采用的是英特尔最新的Core i7 920四核心处理器，并且搭配了海盗船的XMS3 DDR3-1333 2GB×3三通道内存和华硕的EN9800GTX+ DK版显卡，磁盘部分选择的是希捷的7200.11 1TB SATA接口硬盘，另外在电源方面则是采用了Thermaltake的Toughpower 1200W电源。
本文导航

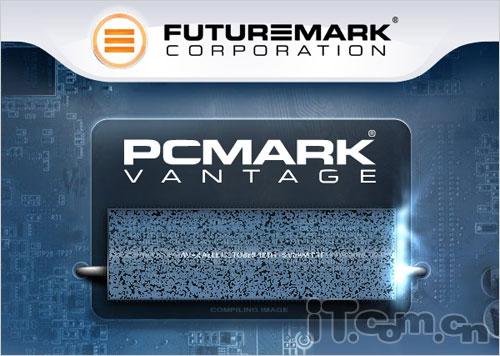

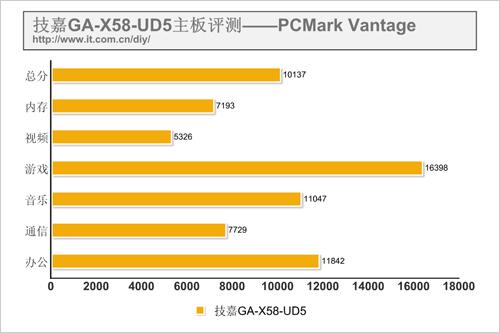

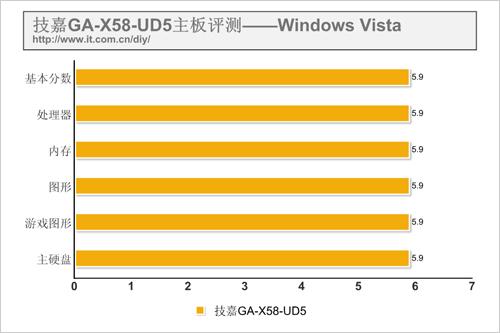

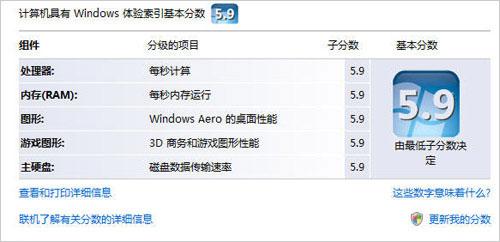

由于英特尔新一代的Core i7处理器采用了不少新技术，而与之配套的X58芯片组也有众多引人注目的改进，因此基于Core i7处理器的系统整体性能表现一直都是很多网友所关注的，今天的评测中，小编首先进行的就是系统整体性能的测试，在这一部份的测试主要选择了Windows Vista系统评分工具以及PCMark Vantage两款软件。可以看到在Windows Vista操作系统的评分工作中，基于技嘉这款GA-X58-UD5主板的平台得分基本上都达到了5.9分的水平，可以说完全足以满足Windows Vista操作系统对于硬件性能的要求；而在PCMark Vantage的测试中，这款技嘉的GA-X58-UD5主板也取得了令人满意的得分，不仅在总分上达到了顶级水平，同时各个分项的得分也是相当出色的。
本文导航

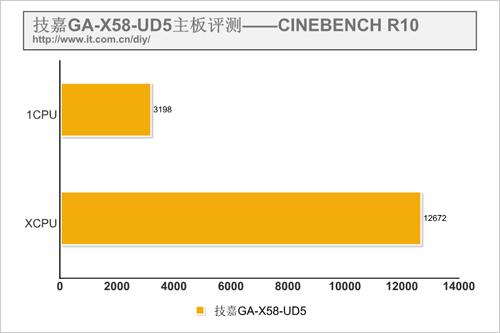

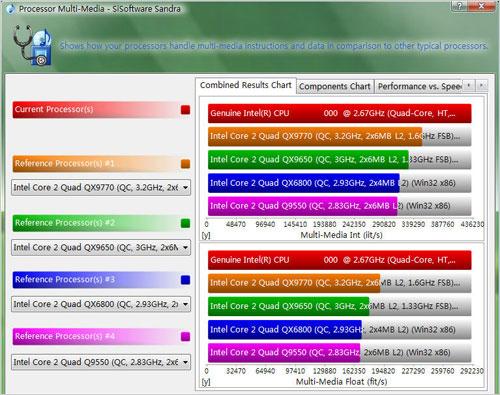

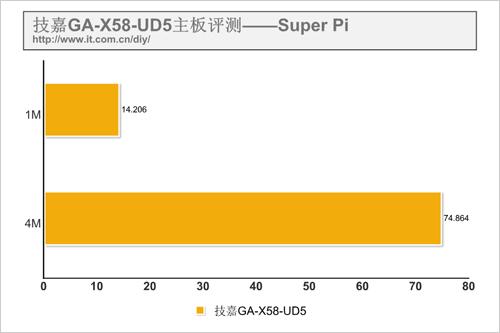

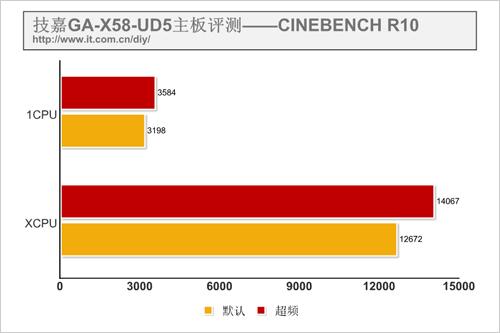

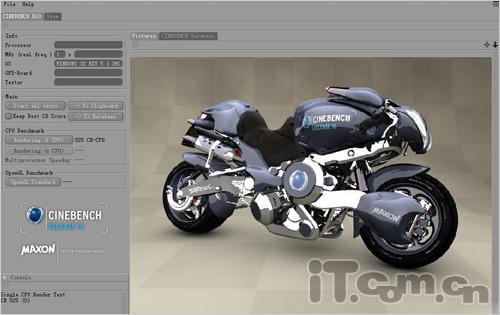

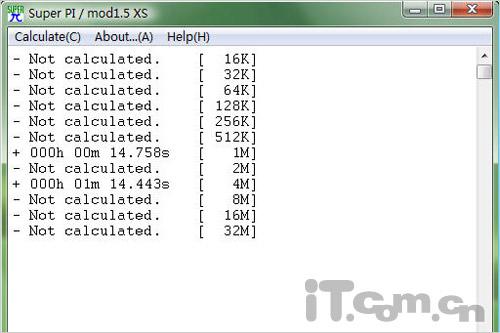

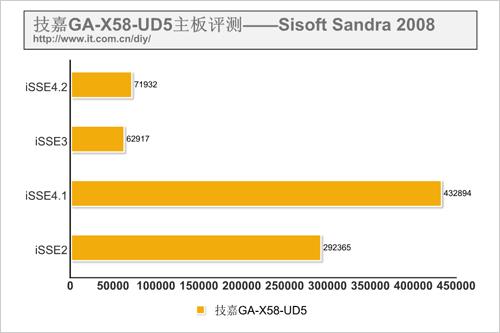

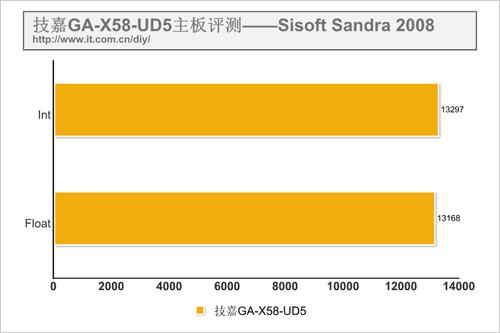

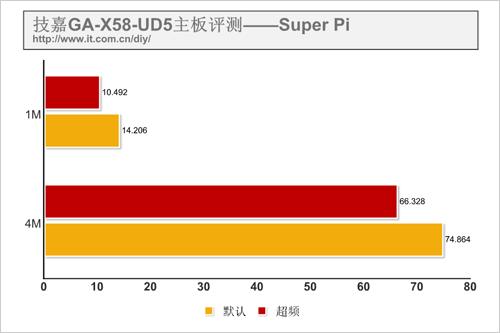

在英特尔的新一代平台上，最吸引DIY玩家们注意无疑就是基于Nehalem核心架构的Core i7处理器，因此在针对X58芯片组主板进行的测试中，处理器的性能是一个非常重要的组成部分，在本次评测中，小编主要采用了Sisoft Sandra 2008、Super Pi以及CINEBENCH R10三款不同软件对系统的处理器性能进行考验。最终的测试成绩体现出这款技嘉GA-X58-UD5主板对于Core i7处理器的良好支持，可以看到Sisoft Sandra 2008的得分已经达到同类型产品中的较高水平，而Super Pi的成绩展现了Core i7处理器强劲的浮点运算能力，CINEBENCH R10中，1CPU和XCPU的成绩体现出Core i7多核心之间的良好协作。
本文导航

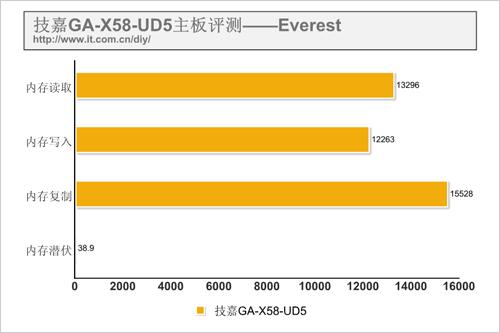

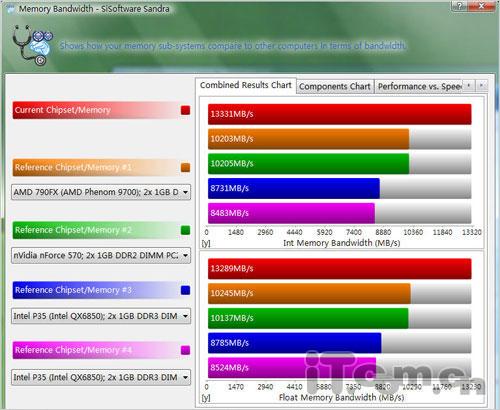

随着英特尔全面推广新一代X58芯片组平台，DDR3内存模组也随之迎来了市场普及的步伐，而很多DIY玩家也都对DDR3三通道内存的性能表现很感兴趣，因此内存性能测试也就成为本次技嘉GA-X58-UD5主板评测中的第三个部份，在这一部分主要用到的测试软件有Sisoft Sandra 2008和Everest。对于内存而言，其性能表现主要还是集中在内存数据带宽以及内存延迟方面，而在本次的评测中，我们可以看到，基于技嘉GA-X58-UD5主板的海盗船XMS3三通道DDR3-1333内存在各方面的表现都是非常抢眼的，不仅实现了较高的数据带宽，同时内存的延迟也控制在较低的水平上。
本文导航

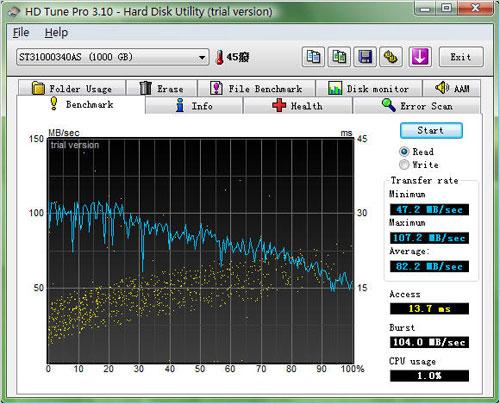

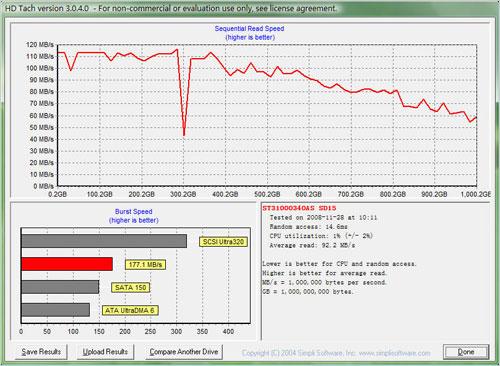

由于技嘉的这款GA-X58-UD5主板采用了最新的ICH10R南桥芯片，因此在磁盘性能方面与英特尔以往的主板产品相比有了明显的提高，首先在数量上，这款技嘉GA-X58-UD5主板所提供的SATA接口总数达到了10个，而在这一部份，小编将会通过HD Tune和HD Tach两款不同软件的测试来展现技嘉GA-X58-UD5主板在磁盘性能上的进步。在搭配了希捷的7200.11 1TB SATA接口硬盘之后，这款技嘉的GA-X58-UD5主板在磁盘性能方面的表现已经达到了目前市场里的主流水平，无论是平均传输速度还是突发传输速度，都完全足以满足中高端玩家们的需要，而较低的硬盘寻道时间也能给用户提供强劲的磁盘性能体验。
本文导航

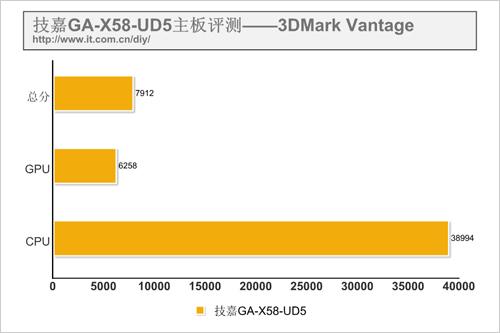

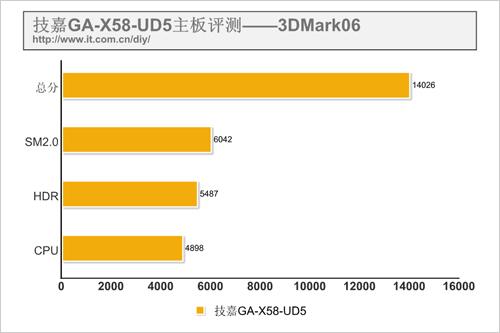

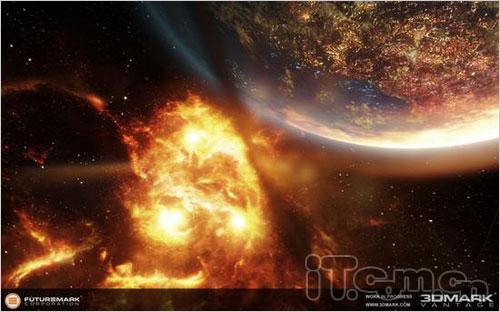

随着计算机技术的不断发展，3D应用已经成为计算机的主要用途之一，因此大部分的DIY玩家在组建系统平台时，往往都会把3D显示性能作为一个主要的参考指标，而本次的评测中，自然也不会缺少对于3D性能的测试，在这一部份的测试中，小编所选用的软件是非常经典的3DMark06和3DMark Vantage。由于本次评测中所采用的测试平台显卡是定位于中端市场的华硕EN9800GTX+ DK版，因此在3D显示性能上还是比较不错的，可以看到在3DMark06和3DMark Vantage的总分及GPU得分方面都达到较高水平，而英特尔的Core i7 920处理器的表现同样令人满意。
本文导航

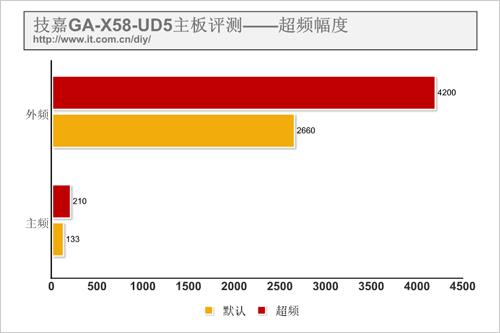

对于中高端的DIY玩家们来说，主板产品具备良好的性能表现仅仅是最基础的，他们更加看重的是主板所能提供的超频潜力，而这也是众多一线厂商的中高端型号主板都十分重视的。考虑到这款GA-X58-UD5主板不仅是一款最新的X58芯片组主板产品，同时还具备了技嘉的超耐久3代技术，因此小编在评测的最后一个部分对其进行了超频测试，经过初步的调试，这款技嘉的GA-X58-UD5主板最终成功地将默认主频为2.66GHz的英特尔Core i7 920处理器超频至4.2GHz的工作频率，而从几个主要测试软件的成绩看来，超频到4.2GHz的英特尔Core i7 920处理器在性能方面的提升还是显而易见的。
本文导航
自从英特尔基于Nehalem核心架构的新一代Core i7处理器推出之后，与之相对应的X58芯片组就成为了DIY玩家们的新宠，众多主板厂商也纷纷抓准时机推出了自己品牌的相关产品，可以说在2008年年底乃至2009年的上半年，英特尔Core i7处理器+X58芯片组主板将会是DIY领域里的顶级平台之选。放眼如今的主板市场，虽然基于X58芯片组的主板产品并不少见，但是真正具备特色的产品还是屈指可数的。对于DIY玩家们来说，普通的同质化主板产品已经很难满足他们的需要，因此与众不同的主板产品往往能够吸引DIY玩家们的兴趣并且最终成为他们购买的对象。
技嘉的这款GA-X58-UD5主板在性能表现以及超频潜力方面都实现了更高的水平
基于为玩家提供独特产品的出发点，技嘉在以往超耐久1代及2代的基础上，再次推出了最新的超耐久3代技术，不仅延续了全固态电容、低电阻MOSFET和封闭式铁素体电感的用料，同时还在主板PCB上采用了2盎司铜层的设计，从而能够进一步改善主板的整体散热效果，并且有效地提高了主板的超频潜力和稳定性。今天小编所测试的这款GA-X58-UD5主板就是一款基于超耐久3代技术的X58芯片组主板产品，可以说X58芯片组与超耐久3代技术的有效结合，使得技嘉的这款GA-X58-UD5主板在性能表现以及超频潜力方面都实现了更高的水平。
从实际的测试成绩看来，这款技嘉的GA-X58-UD5主板与英特尔的Core i7处理器之间实现了良好的协作，不仅在系统整体成绩方面实现了较高的水平，同时各个系统配件的性能发挥也得到了充分的支持，可以说在以这款技嘉GA-X58-UD5主板为基础的平台上，各方面的性能表现都完全足以满足中高端玩家们的需要。得益于技嘉的超耐久3代技术，这款GA-X58-UD5主板的用料和做工都是同类型产品中比较优秀的，有了良好的基础，这款GA-X58-UD5主板的超频潜力以及稳定性表现自然也是与众不同，对于中高端玩家来说无疑是又一款超频利器。总的来说，在Core i7处理器以及X58芯片组主板全面占据市场中高端主流的大趋势下，这款技嘉的GA-X58-UD5主板凭借着超耐久3代技术，将会在众多同类型产品中杀出一条血路，成为众多中高端DIY玩家的首选。
