五大家族57款 整合主板芯片组编年史回顾 (13)

作者：张旭

    整合主板，具有主板与显卡的双重特性与功能，凭借着高度的集成性，一出世，就受到了大多数用户的欢迎。虽然说显示性能无法和独立显卡媲美，但是低廉的价格与较高的性价比，使其成为了显卡市场（独立与整合）的主力。在2007年，Intel凭借着其芯片组的优势，占领了显卡市场的一半江山，如果要算上NVIDIA与AMD的整合芯片组的话，整合芯片组在显卡市场绝对居于统治地位。

    早期的整合芯片组的整合显卡，由于工艺与技术的原因，性能和独立显卡相差万千。而进入2008年以后，AMD与NVIDIA凭借着多款芯片组，让整合芯片组的性能堪比低端独立显卡。可以预见的是，不久的将来，整合芯片组的性能将会不逊于独立显卡。

    也许你今天正在使用者整合主板，享受着整合主板给你带来的低价与高性价比的快感。可是，你知道历史上第一款整合芯片组是什么吗？你知道Intel到底生产了多少款整合芯片组吗？你知道第一款DX10整合芯片组是什么吗？今天，我们就带大家回顾一下整合芯片组的发展史，让你看透整合芯片组！

    1998年，SiS推出SiS 5598芯片组，也是历史首款集成显示芯片。整合主板的出现，令对显卡要求不高的朋友省下了不少预算（特别是当年昂贵的电脑）。

    但是一直以来，集成显卡无用论遍布业界，很多消费者都觉得集显这个名词非常刺耳，的确，从前的集显性能真的不敢恭维。但无论如何SIS是整合主板的鼻祖。

●Intel第一款整合芯片组：Intel 810芯片组

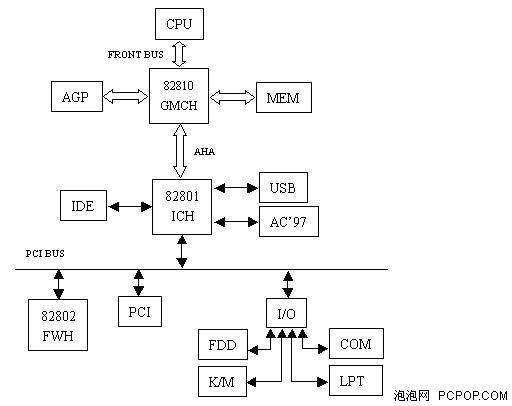

    继成功推出Intel BX之后，Intel便下了大赌注全部投在下一代芯片组产品上，这就是I810。I810不仅仅是Intel首款整合型芯片组产品，同时也是Intel尝试的新式“固件控制中心”架构式设计，一改以往的南北桥设计，这种新式的设计。

    独道之处在于，将各部分性能分解成为独立的芯片，重新设计了芯片间通道的传输方式和速度，因而在性能上得以提高。不过，这款产品的市场反映并不是很好，使Intel有些黯淡。

●ATI/AMD 第一款整合芯片组

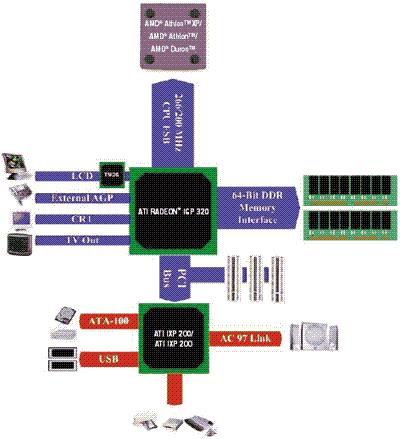

    回顾ATI整合图形芯片的历史，其第一款产品应该是早在2000年的时候发布的S1-370 TL芯片组，这是一款支持Pentium III处理器并整合ArtX（该公司在当年被ATI收购）图形核心的产品，其配备了128bit内存总线，不过仅支持PC100/133

    SDRAM，但在当时却可以获得高达2.1GB/s的内存带宽。但是S1-370 TL并不成功，但进军整合图形芯片市场的努力ATI没有放弃，在2002年初的时候ATI发布的IGP 330/340标志着新一代ATI整合图形架构的确立，这是一种非常出色的架构，不光针对普通的桌面整合市场同时也针对ATI强势的移动市场。

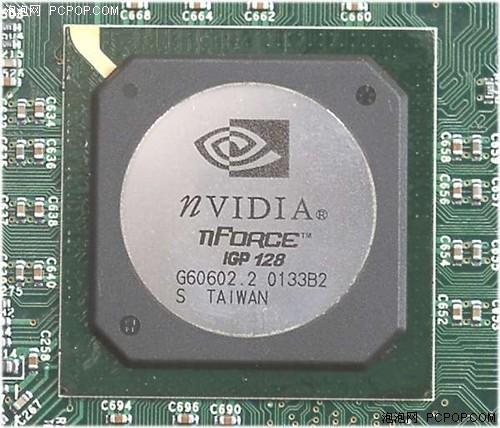

●NVIDIA第一款整合芯片组：nForce IGP

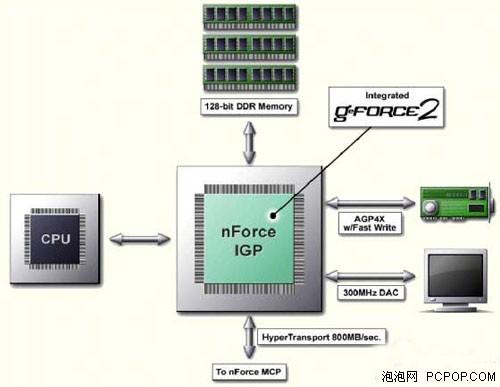

    2001年，NVIDIA在整合市场发布了其第一款整合芯片组产品：nForce IGP。在当时，拼接双通道DDR技术以及GeForce2 MX核心，一改高价低能的缺点，引起了当时整合芯片组的一次革命。不过遗憾的是，由于成本问题、对产品上市时机把握的不准确以及技术问题，导致nForce IGP芯片组低迷淡出，但这款具有跨时代意义的NVIDIA芯片组，依然给我们留下了深刻的印象。

    nForce芯片组采用了北桥芯片IGP（Integrated Graphics Processor）和南桥芯片MCP（Media and Communications Processor，多媒体及通讯处理器）的组合。IGP支持DDR内存，最大特点是整合了GeForce2 MX级别的图形核心（拥有T&L引擎、填充速率可达3.5亿像素/秒），并且支持外接AGP 4×显卡。

●VIA第一款整合芯片组：APOLLO MVP4芯片组

    1998年，VIA终于推出了在当时轰动整个业界的APOLLO MVP4芯片组，该款芯片组在当时主板市场上销量相当火爆。其最大的特点就是：VIA打破常规与图形芯片厂商Trident合作，并将Trident的低价位3D图形卡BLADE3D集成到了自己的南桥芯片当中。

    相信有不少老玩家都使用过这款产品。此外APOLLO MVP4芯片组还集成了声卡和MODEN功能，并且它还是最早具备DVD硬件加速功能的芯片组。

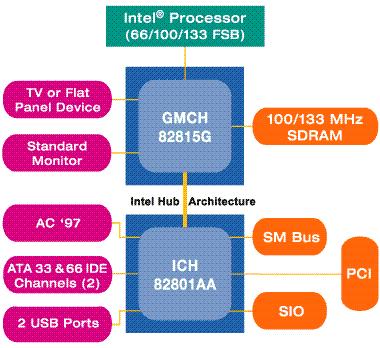

◎初代之星：Intel 815G/815GE

    经典815G/815EG系列芯片组提高了总体性能。增加了i752整合显卡的显存，最大性能增益可达30%；支持AGP 4×图形总线，AGP 1×/2×输入/输出可用3.3V或1.5V电压，AGP 4×输入输出支持1.5V电压，可升级性大大增强。

Intel 815G

    这样整合主板也可通过升级独立显卡以获得更高的性能；采用ICH2南桥的产品支持ATA/100、双USB控制器和四个USB设备；支持AC’97。

◎奔腾4的呼唤：Intel 845G

    Intel 845G是第一块基于Pentium 4处理器的整合型芯片组，它真正实现了Pentium 4廉价系统的解决方案。其内置的图形显示芯片的性能界乎于Gefcrce 2 MX200和Gefcrce 2 MX400之间，能够满足一般的家庭用户的需要，而且同时具有AGP 4X插槽，也使得升级非常方便。它很适合于家庭用户，以及有经验的diyer，由于i845GE的发布价格大幅降低，而且扩展能力和性能都不弱，而且支持USB2.0等新功能，性价比很高。

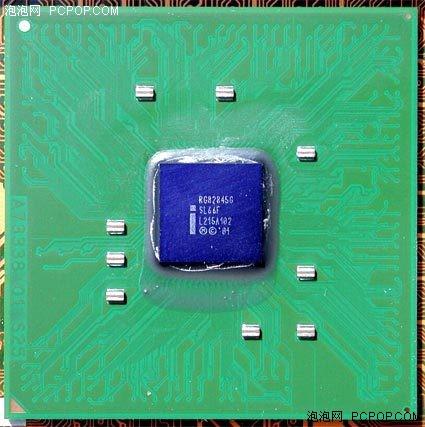

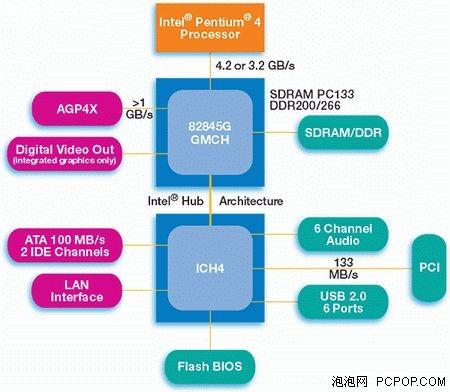

i845G芯片组由北桥芯片82845G GMCH和南桥芯片ICH4组成，北桥芯片整合了图形显示芯片，显示效能足以满足一般的家庭用户，相对于一款整合型主板，为了使其系统成本更加低廉，i845G在支持DDR200和DDR266的同时还继续保持了对PC133 SDRAM的支持，可以让用户自行选择更适合自己的搭配方案。

845G芯片组

    845G（核心频率200MHz）、845GL、845GE（核心频率266MHz）、845GV整合的Intel Extreme Graphics显卡性能与i752的性能相比有了很大进步。能够支持D3D和OpenGL，支持AGP 4×，性能已接近GF2 MX200，可满足主流办公和当时一般3D游戏需求。

●Extreme Graphics：

    Intel Extreme Graphics 是 Intel 的整合型显示核心，于 2002 年 5 月推出。当时，Intel 发布了 Pentium 4 533MHz FSB 版本处理器，和支援该款处理器的芯片组，i845G 和 i845E。当中的 i845G 就是整合了 Intel Extreme Graphics 显示核心。后来 Intel 又发布了 i845GL/GE/GV。i845G/GL/GV 的显示核心频率是 200MHz；i845GE 的显示核心频率是 266MHz，像素填充率是每秒二百百万，效能也只能接近 nVIDIA 的 GeForce 2 MX 200 独立显示核心。

初代 Extreme Graphics 的架构是 256bit，拥有一条像素流水线，每条拥有两个纹理贴图单元。核心支援双线性、三线性和各向异性过滤，每个周期最多能渲染四个纹理。显示内存方面，需从系统内存借用，最多可固定借用 8MB，进入操作系统后，根据物理内存大小动态共享内存作显存。在内存大于 128M 时，显存最多可以动态共享到 64M（老驱动会限制在 48M）；内存大于 64M 却没超过 128M 时，最多可到 32M。这种内存共享技术被称作 DVMT。色彩品质方面，它首次支援 32bit，最高支援分辨率为 2048x1536。显示核心能支援 Direct3D 和OpenGL。

    845系列的后续产品——865系列（包含865P、865PE、865G、875P）也被推出，865系列的开发代号为Springdale，支持英特尔HT（超线程）技术，自带显卡的865G是该系列的早期产品。

    Intel 865G芯片组专为基于含超线程（HT）技术的英特尔奔腾4处理器的系统进行了优化。支持双通道DDR400、DDR333和DDR266 SDRAM内存。

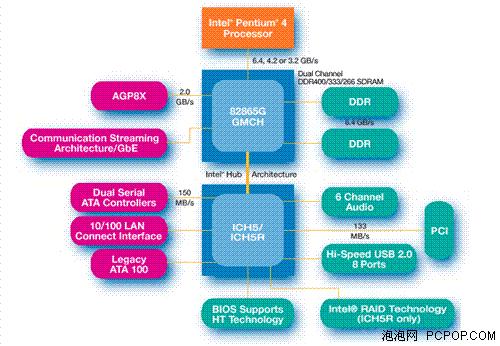

Intel 865G

    Intel 865G芯片组采用了集成英特尔极速图形引擎2（Extreme Graphics 2）技术，该系列芯片组所搭配的南桥芯片亦升级为ICH5（82801EB）/ICH5R（82801ER）。在ICH4的基础上，ICH5和ICH5R南桥将6个USB 2.0接口增加到8个，并且超前性地提供了两个SATA硬盘接口。值得一提的是，在Intel南桥芯片中，ICH5R首次增加了对SATA RAID功能的支持。此后SATA RAID功能便成为Intel中高端芯片组的标配。

    此外，为了给Pentium D提供一个低价平台，2006年初Intel重新启用了已经停产的865G/865GV芯片组。老树开新花，865G/865GV芯片组不但支持LGA 775封装的赛扬D、P4系列处理器，还可以支持Pentium D双核处理器。

◎短命的一代：Intel 915G

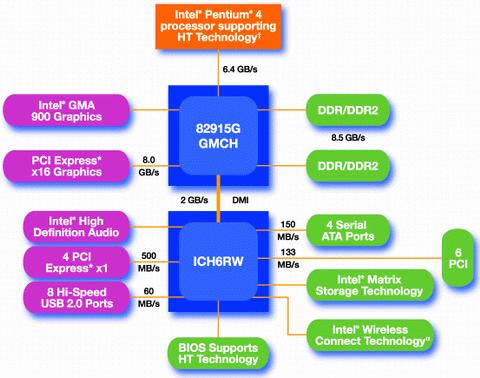

    Intel主板迈入LGA775时代915/925系列主板的推出，让总线和接口技术进一步被突破，LGA775、PCI-E、DDR2 533、HDA（HD Audio）等技术被纷纷引入。

Intel 915G

    此外，915系列中的915G、915GL、915GV、910GL等整合芯片组的集成显卡也升级为Intel Graphics Media Accelerator 900（简称GMA900），它使用一个PCI Express X1接口，这是Intel首次在集成图形内核里直接支持DirectX 9与OpenGL1.4。

    这个核心支持DX9的像素着色引擎（Pixel Shader 2），并且带有四条像素管道，硬件支持Pixel Shader像素渲染2.0，核心频率达333MHz，顶点着色引擎（Vertex Shader）仍由CPU通过软件处理。但相对于865系列的Extreme Graphics 2，集成的图形处理性能已有了质的提升。

★Extreme Graphics 2：

    Extreme Graphics 2 是第一代的改良版，应用于 i852GM/GME/GMV、i855GM/GME、i865G/GV 芯片组，新增了一些特效技术。核心频率方面，i852GM/GMV 为 133MHz，i855GM 为 200MHz，i855GME 为 250MHz，i852GME、 i865G/GV 为266MHz。i852GM/GME/GMV、i855GM/GME 显存方面，固定借用最多 32M 内存（主板设置），物理内存在 128M——255M 时，动态共享最大到 32M；物理内存满 256M 时，动态共享最大到 64M。i865G/GV 显存方面，固定借用最多 16M 内存（主板设置），物理内存在 128M——191M 时，动态共享最大到 32M；物理内存满 192M 时，动态共享最大到 64M；特殊驱动情况下可动态共享最大到 96M。由于 i855GM/GME、i865G/GV 芯片组支援双通道内存，变相加倍了显示内存带宽，效能接近 nVIDIA 的 GeForce 2 MX 400 显示核心。

Extreme Graphics 2 采用了新一代 Zone Rendering 技术，提升核心运算效率。将不能见到的部分忽略渲染，节省内存带宽。Extreme Graphics 2 只是部分支持 DirectX 8.0。

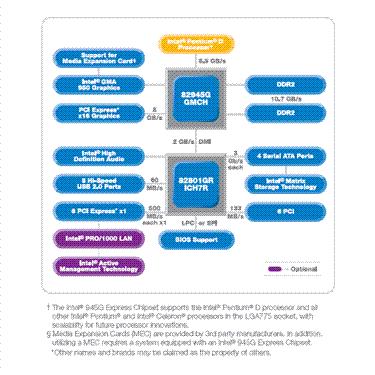

    Intel先期发布支持双核处理器的945系列芯片组主要有82945P、82945G、82945GZ及82945PL。

945P、945G芯片组支持双通道DDR2 667内存、1066/800MHz系统总线、PCI-E ×16显卡、以及SATA 2（3Gbps）等。此外，英特尔945P/G芯片组还可以支持英特尔主动管理技术，该技术是面向企业的下一代远程客户端网络管理技术。

Intel 945G

    在945G、945GZ核心中集成了支持DirectX 9.0的Intel GMA950显示核心（Intel Graphics Media Accelerator 950），它是GMA900的升级版。相对于上一代的GMA900 ，GMA950除了在频率方面由原来的333MHz提升至400MHz之外，另一较大的改进就是在视频回放性能方面，对HDTV的视频回放做了优化，使回放的速度与画质都有了很大的提升。

其南桥芯片ICH7同样值得关注，ICH7可看做是ICH6的加强版芯片，在PCI-E部分和磁盘控制部分作了规格提升。支持SATA 2的大部分标准、支持RAID 0/1/0+1/5和Matrix RAID，兼容NCQ（Native Command Queuing）功能。支持改良的HD Audio标准。

◎支持“扣肉”：Intel 946GZ

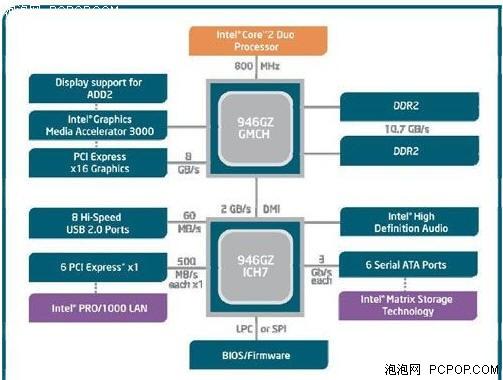

    946系列产品的946GZ+ICH7芯片组支持FSB 800/533MHz的Pentium D、Pentium 4和Conroe单核心处理器。Intel 946GZ与945GZ相比，并不是简简单单的换个名号，而是进行了比较大的升级。最高支持4GB双通道DDR2 533/667内存。

Intel 946

    集成的显示核心已非GMA950，而是第四代新核心的图形芯片GMA3000，核心频率为400MHz，四条渲染管线，支持DX9.0c和OpenGL，最高能动态调用256MB显存，其性能已能基本应付主流3D游戏在低特效下的需求。此外，946GZ

◎特别的产品：Intel 945GT

945GT是Intel专门推出的一款支持移动处理器的桌面主板芯片组。该主板芯片组支持667MHz前端总线，标配ICH7m-DH南桥芯片，支持PCI-E ×16，支持双通道DDR2 667/533/400内存，支持SATA 3G RAID以及英特尔Matrix RAID功能及热插拔功能。945GT的出现让低功耗高性能的笔记本CPU也可被用在Digital Home（数字家庭）、Digital Office（数字办公）、HTPC等传统桌面型PC上。

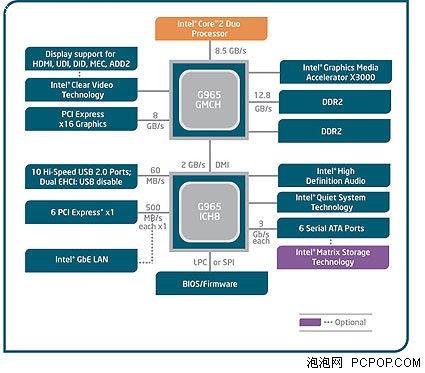

    随着新一代Core2 Duo（酷睿2）杀来，965系列芯片组也随之上市。从965系列芯片组开始，Intel改变了芯片组的命名方法，将代表芯片组功能的字母从后缀改为前缀，并且针对不同的用户群体进行了细分，如P965、G965、Q965和Q963等等。P是面向个人用户的主流芯片组版本，无集成显卡；G是面向个人用户的主流的集成显卡芯片组；Q则是面向商业用户的企业级台式机芯片组，具有与G类似的集成显卡及增强的办公功能。

Intel G965

    G965则集成了支持DirectX 10和OpenGL 1.5以及Intel Clear Video技术（英特尔清晰视频技术）的Intel GMA X3000显示核心，Intel GMA X3000在Intel集成显卡中首次实现了支持硬件T&L，支持H.264硬件解码和HDMI（高清晰多媒体）多媒体影音输出接口。

    在发布新一代965芯片组的同时，Intel也正式推出了相应的ICH8系列南桥芯片。ICH8是ICH7的改进版，除了USB接口由8个增至10个、SATA2接口由4个增至6个、首次内建千兆以太网控制器、支持6个PCI-E ×1、支持主动管理技术（iAMT）和静音系统技术（QST），全面取消对AC’97音频技术的支持，只保留高清音频（HDA）输出，同时不再提供PATA用的IDE接口，强制进入SATA时代。

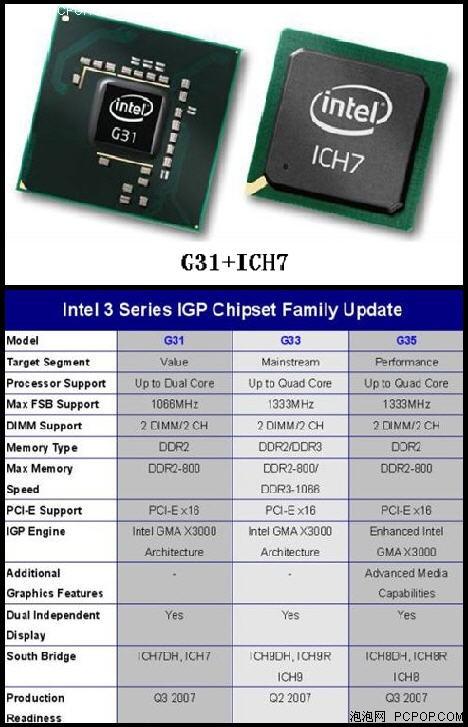

    Intel Bearlake芯片组产品线目前正在渐渐完整，继P35全面上市之后，Intel又推出了定位于Bearlake系列的入门级整合芯片组产品G31来接替老旧的945G系列。即将取代945和946系列的G31是Intel新一代整合芯片的入门级别产品，官方支持前端总线800/1066MHz的Intel处理器,完全支持未来的45nm处理器，支持DDR2 800和支持内存双通道技术。G31采取ICH7南桥芯片搭配，也就是说磁盘性能和扩展性和原来的945系列并无不同，当然对于入门级用户而言ICH7的磁盘扩展性能应该是足够的了，更低廉的成本控制标识着G31明朗的市场定位。

    G31较之945/946/965系列整合芯片组最大亮点在于其整合的GMA 3100图形显示核心。英特尔图形媒体加速器GMA X3100支持Microsoft DirectX 9.0c 、Shader Model 2.0和OpenGL 1.4。拥有4条渲染管线，核心频率为500MHz,提供具备1.6GB/s的纹理填充率,完整支持Windows Vista Aero。同时，随着高清的逐渐走近，整合芯片组越来越多的表现出对高清技术的重视。

    Intel也不示弱的在G31中加入了对“Clear Video”技术，用于对影像输出的优化。在高清方面，G31显著的特点就是加入了Intel Clear Video技术，但删去了WMV9硬件解码支持，只能通过处理器的SSE/SSE2指令作软件加速。另外，GMA X3100只支持有限度的De-Interlacing，可在播放高速移动的影像时，减少噪讯点出现，还原细节锐利，令移动中对象不会出现拖影，不过效果相比G965略差。另外G31不支持H.264硬件解码也是颇为遗憾。在实际使用中，G31虽然在硬件解码方面有所欠缺，但搭配E2140处理器后播放高清依旧绰绰有余。而游戏方面则没有必要考虑太多，只能用来玩玩实况足球之类的游戏。

     G33 基本上是对应P35 芯片组，但另外加上了整合绘图功能。它是具备独立像素与顶点着色器的 Shader Model 3.0 核心。G33 与 G35 芯片组的主要差异在于功能组合：G35 兼容 Shader Model 4.0 并内含10 个统一着色处理器 (shader processor)。

    G33支持FSB800、FSB1066 或FSB1333 的英特尔所有LGA775 处理器－无论是Celeron 或Core 2 Quad 核心处理器。购买时要注意主板手册，因为要支持最快的四核处理器或未来的45 nm 制程CPU，需要搭配象样的稳压模块。尤其是低价主板不一定支持高电流与Core 2 Extreme 130瓦的TDP。

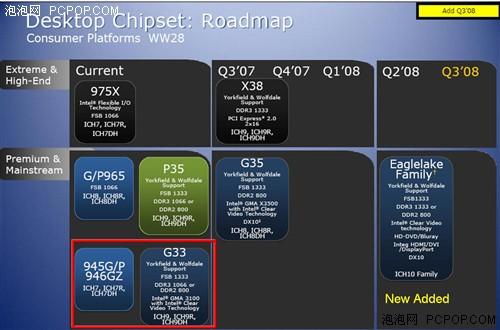

G33代替945G/945P/946GZ（泡泡配图）

    它同时支持最高400 MHz 频率速度(DDR2-800) 的DDR2 或最高DDR3-1333 的DDR3 内存。我们收到的三款主板都采用DDR2，因为这项成熟的内存技术最为划算，而DDR3 市场仍缺乏力道。如果你想插上独立显示卡的话，它也支持PCI Express 1.1 显示卡(16 线道)，而ICH9 南桥还提供额外六个PCI Express 线道。

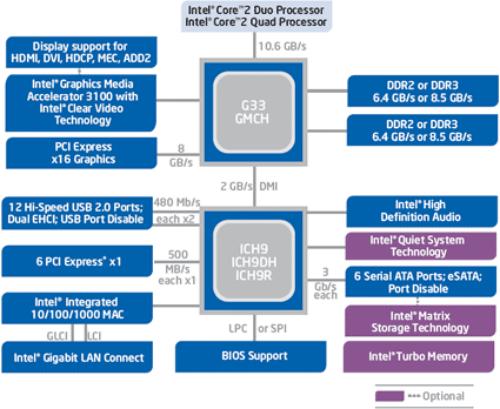

G33芯片组规格图（泡泡配图）

    南桥的选择有三： ICH9、ICH9DH (数字家庭) 与 ICH9R (支持 RAID)。以上版本均支持 PCI 与 PCIe support、一整合 Gigabit Ethernet 控制器、12 个 USB 2.0 接端口、高传真音讯、六个 SATA 2.5 接埠 (300 MB/s 与 NCQ 功能)。

    插上闪存卡的 Turbo Memory 与英特尔的 Quiet System 技术也是选购项目－后者是智能控制风扇速度的算法集。Clear Video 技术提供 HD 视讯加速的支持，这包括去交错、多数据流播放、色彩控制及透过 DVI 与 HDMI 达成的数字显示器支持。

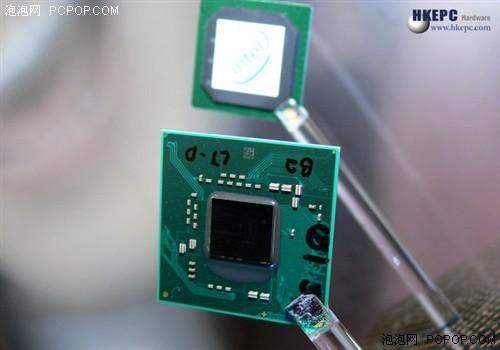

 ICH9R南桥实物图（泡泡配图）

    最后还有针对 ICH9R 提供的 Matrix Storage 技术，可 以一组硬盘支持多种高弹性化的 RAID 组态 。Q35 芯片组也支持 称为 vPro 的英特尔 PC 管理方案 。

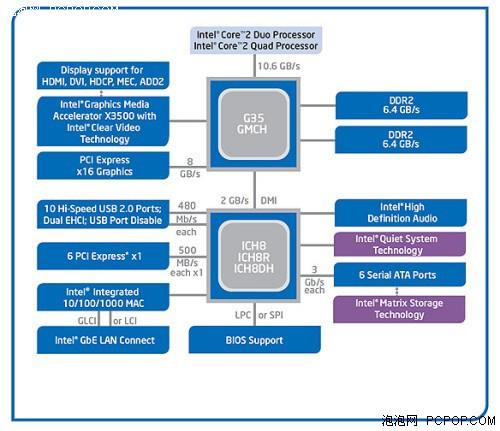

    早在去年，Intel就已经推出了支持DX10的G35整合芯片组，在G35芯片组中加入了许多新鲜的技术，这款整合芯片组主要面向高端整合用户，其整合显卡拥有入门级GPU同级别的性能和规格。

    英特尔G35芯片组支持FSB 1333MHz的前端总线、支持双通道DDR2 800MHz/1066MHz内存、集成GMA X3500显示核心，其默认的核心频率高达667MHz、能完整支持Microsoft DirectX 10，ShaderModel 4.0和OpenGL 2.0、可以支持DVI和HDMI输出，并且支持HDCP、内置英特尔清晰视频技术。

    按照英特尔官方的计划，G35芯片组将搭配ICH8南桥，不过厂商可以自由选择搭配ICH8或者是ICH9系列南桥，ICH8提供4个SATA2接口（ICH9R则可以支持RAID 0，1，0+1，5等多种RAID模式），可以支持千兆网络、8声道音效输出和10个USB 2.0端口。

◎真正的DX10芯片：Intel G41

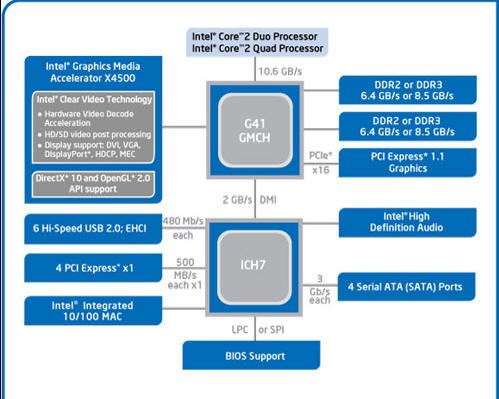

G41隶属于4系列芯片组，是4系列芯片组的最后一款成员。G41芯片组依旧采用南北桥分离式设计，南北桥芯片组之间通过DMI总线传输数据，带宽高达2GB/S。G41北桥芯片支持全系列Core2 Duo/Quad处理器，支持最高1333MHz前端总线。

    同时，G41支持DDR2/DDR3内存，最高支持DDR2-800和DDR3-1333内存规范。在PCI-E方面，G41只支持PCI-E 1.1规范，提供1条PCI-E x16插槽，对于当前的主流显卡在支持方面没有太大的影响。

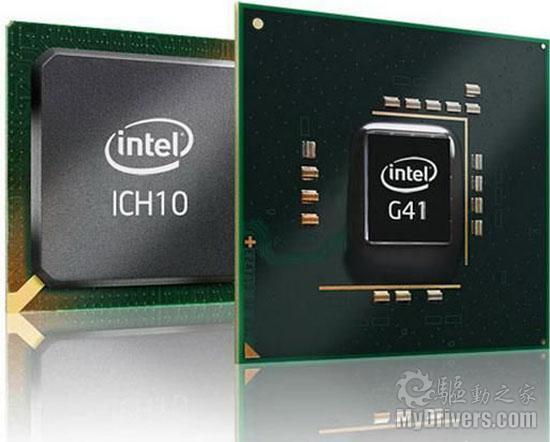

Intel G41

G41同样内置了GMA X4500显示核心，不过比起G45芯片组集成的GMA X4500显示核心，G41的功能就稍微弱了一点。虽然G41也支持硬件解码技术，但并不提供对当前热门的Mpeg-2、WMV、H.264实现全功能硬件解压。幸运的是，G41跟G45一样，支持Direct X10和Open GL 2.0技术规范，提供了对Display Port、HDMI、DVI等高清视频接口输出的支持。考虑到G41的定位，Intel对其这样设定也无可厚非。

至于ICH7南桥，用现在的眼光来看未免略显老旧，毕竟ICH10也出来了，G41竟然还搭载ICH7实在让人觉得莫名其妙。在技术规格方面，ICH7支持6个USB2.0接口，支持4条PCI-E x1插槽，10M/100M网卡和4个SATA2接口。

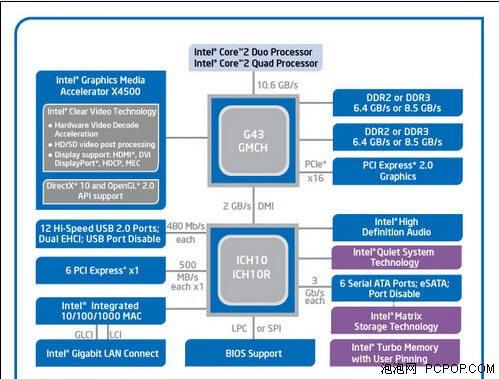

    Intel的G43芯片组，在处理器支持方面可以说是支持全系列的主流LGA 775接口产品，而前瑞总线最高可以支持到1333MHz，在内存的支持上，G43也可以支持DDR2或者是DDR3规格的内存，在集成的显示核心方面，G43集成了GMA X4500，而G45集成了GMA X4500HD。

    在高清支持方面，X4500并不能完全支持100%全硬件解码，只能够提供硬件解码加速，而X4500HD则可以完全硬件解码MPEG-2、VC-1和H.264编码格式的高清电影。相比3系列的整合芯片组，都有了很大程度上的提升。

◎Intel真正的DX10：Intel G45

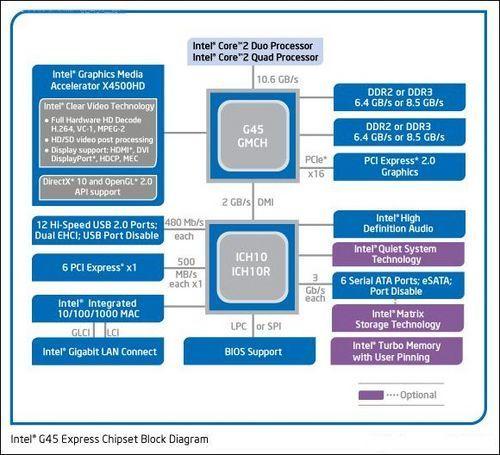

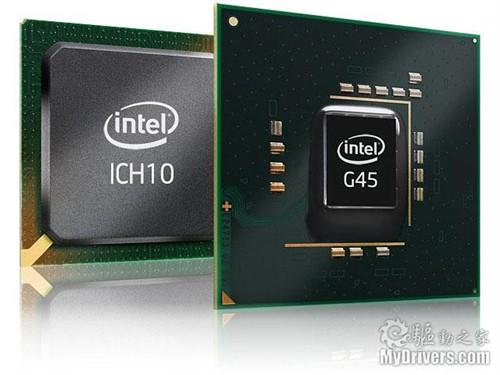

    Intel G45芯片组的推出，凭借视频、图形、响应与扩充能力等方面的主要进步，将会在中端价位市场上取代G35成为Intel整合平台的中坚产品，对于作为LGA775平台上最后一款整合芯片组来说，作用于“长尾效应”中的G45在Intel市场战略中享有不言而喻的重要地位，即便单从功能上讲,G45也是第一款可以形成完整高清解决方案的Intel整合平台，能够同时支持DVI、HDMI、DisplayPort接口输出。

    Intel G45芯片组在整合显示芯片方面采用Intel GMA X4500HD，支持对包括蓝光电影在内的1080p规格全高清视频回放的支持，强大的视频引擎可以使用户以有限的投入来获得极佳的视频享受，不需要购买独立显卡即可提供流畅的高清视频回放。

    Intel GMA X4500HD还应用了Intel清晰视频技术，将软件与硬件结合以提供更好的视觉体验。在3D图形性能方面Intel GMA X4500HD支持 Microsoft DirectX 10、Shader Model 4.0以及OpenGL 2.0。可以提供大部分游戏所需的性能和兼容性。

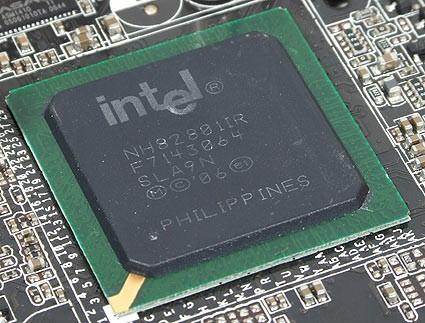

    在南桥方面，Intel G45芯片组搭配的ICH10（R）也将提供更为强大稳定的性能，ICH10很可能成为Intel最后一颗独立南桥芯片，Intel计划把内存控制器及绘图核心放置于处理器，北桥功能被大幅简化，因此南北桥整合将成为未来Intel平台的趋势。ICH10家族的Intel Matrix Storage技术亦并没有任何改动，支援RAID0、1、5、10及Matrix RAID列阵，支持Intel Rapid Recover数据修服技术。还在ICH10家族中加入WakeEvents功能， ICH10普通版及ICH10R版本将支持Corwin Springs模式，并首次加入了硬件AHCI功能 ，AHCI全称为Serial ATA Advanced Host Controller Interface（串行ATA高级主控接口/高级主机控制器接口），是在Intel的指导下，由多家公司联合研发的接口标准，它允许存储驱动程序启用高级串行 ATA 功能，例如本机命令队列和热插拔。

◎VIA PLE133（PM601）芯片组

     VIA在Pro133A芯片组基础上也推出了整合Trident 9880（Blade3D）显示芯片的PLE133（PM601）芯片组。其北桥芯片是VT8601A，支持133MHz外频，支持Intel的PentiumⅢ、Celeron及VIA自家的Joshua（约苏亚）处理器。南桥芯片为VT82C686B或VT8231，集成了10/100Mbps网卡芯片，支持Ultra DMA 100（ATA100）。其他功能同Pro133A。直接面对的对手就是Intel 810系列芯片组，性价比更高。PLE133的后续版本为PLE133T，其最大的特点就是支持Intel Tualatin处理器，其他方面同前者。

     在那个整合主板芯片组更受欢迎的时代，除了PLE133外，VIA还推出了PM133、PL133T等整合芯片组。PL133T不带AGP插槽，PM133整合的是Savage4 3D和Savage2000 2D图形核心，而PL133T整合的是整个Savage4 2D/3D图形核心。

    PL133T北桥芯片为VT8604，南桥芯片为VT8231，支持Intel PⅢ、Celeron和VIA C3等全系列Socket 370处理器。这些产品在与Intel的815系列的对抗中并不处于劣势，在中低端市场上曾一度力压815系列。

◎K8时代的双星：K8T和K8M

    AMD进入了K8时代，VIA也同样推出了以K8T和K8M开头的配套主板芯片组，其中不乏经典之作。整合芯片组K8M800主要功能同K8T800一样，只不过K8M800北桥芯片整合了S3 Graphics UniChrome Pro IGP显示核心，可为入门级装机用户省下一块显卡的钱。

    这款整合显卡在视频方面同样集成了MPEG-2硬件加速功能，128位2D/3D引擎，可共享64/128位DDR内存，其显示性能相当于GeForce2 MX400显卡。另外，考虑到日后升级的用户，K8M800主板一般都拥有一个AGP 8×插槽，用户可根据自己的需要选择升级高性能显卡。

◎VIA P4M800芯片组

    在Intel挥戈杀向Socket T（LGA775）平台后，VIA也推出了相关芯片组，以适应新时代的需要。P4M800 IGP整合芯片组采用了VIA UniChrome 2D/3D显示核心、MPEG-2加速和DuoView技术，可提供给台式机卓越的多媒体性能和较大的灵活性。

    支持800MHz的前端总线和DDR400内存，采用AGP 8×接口，超速V-Link接口连接VIA VT8237R Plus南桥，可支持RAID 0、1、0+1阵列，支持VIA 6声道或8声道Vinyl音效卡、VIA Velocity千兆以太网。

     而2005年9月推出的VIA P4M800 Pro芯片组，支持全系列Intel Pentium4和Celeron处理器，800MHz FSB，同时支持DDR2 533/400以及DDR400内存。整合S3 Graphics UniChrome Pro整合型绘图处理器，拥有较高的2D/3D绘图效能，可连接各种显示设备，支持1080P的HDTV，同时兼容TV-Out或DVI译码器。主要搭配VIA VT8237R南桥芯片。

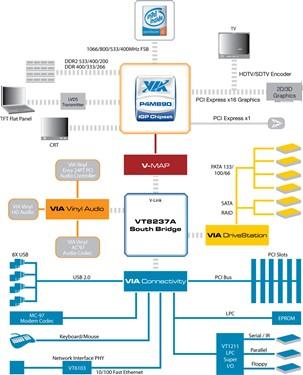

     P4M890可以看作是PT890芯片组的整合产品，除具备PT890芯片组的功能外，还集成了VIA UniChrome Pro图形核心，它具备200MHz 2D/3D图形引擎，采用专用的128位数据通道，供像素数据传输和压缩纹理/指令使用。

VIA P4M890

    由于集成了Chromotion CE视频显示引擎和MPEG-2解码器，融入自适应反交错技术、影像过滤功能和各种高清输出，该集成显卡具有和主流低端显卡同等的功能。

◎VIA P4M900芯片组

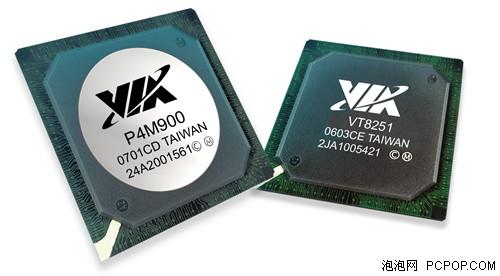

     最新的整合芯片组为P4M900，支持1066MHz的Intel处理器和DDR2 667内存，集成了VIA Chrome9 HC IGP显示核心，支持DirectX 9图形标准和硬件像素着色器，带有双像素渲染管线的128bit 2D/3D引擎，支持1080P高清视频回放，可更好地满足Windows Vista操作系统的要求。

    同样支持外接PCI-E ×16显卡插槽，以备日后显卡升级。

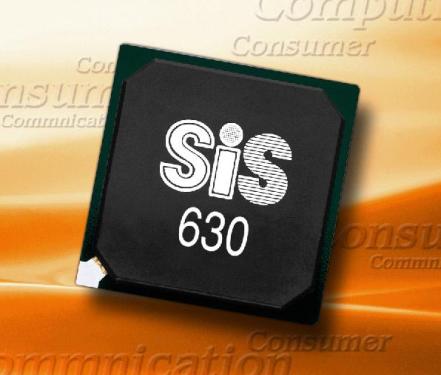

◎SiS 630芯片组

    SiS630芯片组是SIS公司1999年底发表的高整合芯片组产品，同时推出的还有SiS540芯片组。两者所用的芯片功能完全相同，只是SiS630支持Slot1(Socket370)接口的PentiumII、PentiumIII、赛扬产品，而SiS540支持AMD的K6-2系列(Socket7)。在此款产品中，SIS首次将南北桥芯片组整合为单一的芯片，并提供了完整的网络功能。

    该芯片整合中包括了北桥、SIS 960超级南桥以及128位SiS 300 3D显示芯片，可提供MODEM、以太网(Ethernet)、家庭网络(Home PNA)等功能。SIS630芯片组的主板主要卖点是其廉价的高速3D图形加速功能和面面俱到的整合功能，其售价也十分公道，在低端整合市场上抢占了i810芯片组不少的份额。

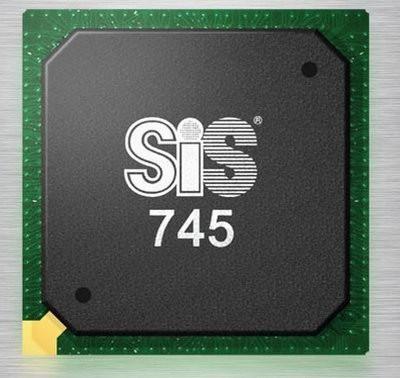

◎SiS 745芯片组

与SIS735相比，SIS745变化不大。在SIS的规格分类中，SIS735、SIS745等使用单芯片的Socket462芯片组称之为开放型构架，而SIS740等产品使用传统分离的南北桥构架，称之为整合型构架，两者最大的差别除了一个使用单芯片结构，另一个使用传统南北桥结构外，整合型产品都具有一颗内置的显示核心，看起来似乎有些零乱。

iS748:
支持前端总线400MHz 及 DDR400 之 AMD Athlon? XP 北桥芯片组

SiS741:
支持 AMD Athlon? XP 400MHz 前端总线，并具备先进 Mirage? 绘图核心之集成型芯片组

SiS741GX：
支持 AMD Athlon? XP 333MHz 前端总线，并具备先进 Mirage? 绘图核心之集成型芯片组

SiS771:
支持 AMD Athlon? 64 X2 / Athlon? 64 FX，并内建DirectX9.0绘图核心的集成型芯片组

SiS761GX:
支持AMD Athlon? 64 系列 CPU，并具备 SiS Mirage? 1先进绘图核心之集成型芯片组

SiS760GX:
支持AMD 64位元平台，并具备 SiS Mirage? 2先进绘图核心之集成型芯片组

SiS661FX
支持 Intel?Pentium?4 800MHz 前端总线，并具备 SiS Mirage? 先进绘图核心集成型芯片组

SiS661GX
支持 Intel?Pentium?4 533MHz 前端总线，并具备 SiS Mirage? 先进绘图核心集成型芯片组
SiS672FX
集成Mirage 3+ DX9绘图核心，并通过Windows Vista Premium认证

SiS672
集成Mirage 3+ DX9绘图核心，并通过Windows Vista Premium认证

SiS671FX
集成Mirage 3 DX9绘图核心，并支持Window Vista新一代操作系统

SiS671
集成Mirage 3 DX9绘图核心，并支持Window Vista新一代操作系统

SiS671DX
支持FSB 1066MHz及单通道DDR2-667，并支持Windows Vista新一代操作系统

SiS662
支持 PCI Express, DDR2-667, 双核心 Intel?Pentium?D，并具备Mirage 1 绘图核心之集成型芯片组

    在GPU（图形处理芯片）领域取得领先优势后，NVIDIA在2001年推出了第一代nForce主板芯片组，它是NVIDIA为微软生产Xbox游戏机图形芯片时的一种“副产品”。

◎开创历史先河：NVIDIA nForce 220和420芯片组

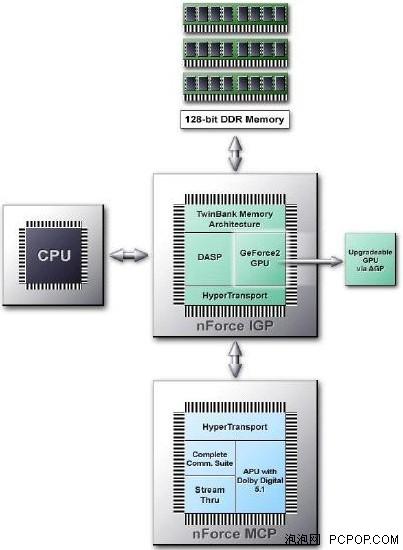

    nForce芯片组采用了北桥芯片IGP（Integrated Graphics Processor）和南桥芯片MCP（Media and Communications Processor，多媒体及通讯处理器）的组合。IGP支持DDR内存，最大特点是整合了GeForce2 MX级别的图形核心（拥有T&L引擎、填充速率可达3.5亿像素/秒），并且支持外接AGP 4×显卡。

    IGP又分为nForce 220和nForce 420两种，两者的主要区别在于TwiNBAnk（交错式）内存控制器——nForce 420使用128bit TwinBank内存控制器，北桥为IGP 128；而nForce 220的北桥为64bit IGP 64。这样，nForce IGP 64（nForce 220）整合的图形核心只支持64bit显存，也就是单通道DDR266所能提供的带宽，所以nForce 220的集成显卡只能达到GeForce2 MX200的水平。而nForce 420在使用双通道内存的情况下则可支持128bit显存，性能可接近零售版GeForce2 MX的水准，使得nForce 420的集成显卡性能在当时一枝独秀。

    南桥芯片MCP也有两种版本，分别是MCP和MCP-D，它们的不同之处是后者支持杜比5.1（D代表Dolby Digital）。搭配使用MCP南桥的nForce被称为nForce 420和nForce 220，而搭配使用MCP-D（有Dolby数字解码功能）南桥的被称为nForce 420D和nForce 220D。

    在其他功能方面，南桥芯片MCP支持6个USB接口、并且集成MAC（Media Access Controller）、支持10/100Mbps以太网、支持ACR与CNR、支持HomePNA 2.0（家庭电话线网络2.0标准）。硬件支持directx 8.0音效处理AC’97兼容接口，支持2、4或6音道输出，内置“软猫”功能，可支持S/PDIF光纤输出。

    第一代nForce芯片组虽然具备不错的性能（比如磁盘性能优于同期其他Socket A芯片组），但售价过高，兼容性也尚有待改进，在和当时的VIA KT133A/266A、SIS730/735/740等芯片组的对抗中并没能占据明显优势，因此一直“叫好不叫座”。

◎NVIDIA 620D芯片组

    正是基于上述原因，后期NVIDIA针对不同市场推出了同属nForce系列的nForce 415-D、615-D、620-D等后续芯片组。

    620-D是420D芯片组的替代产品，可支持当时最新的DDR333内存（早期的nForce芯片组只支持DDR266内存）。DDR333内存的采用将系统内存带宽提升20%，达到5.4GB/s。nForce 620-D芯片组同样集成GeForce2图形内核，因此“DDR333内存+nForce 620-D IGP”的性能比其他同时期的其他整合芯片组高出很多，整合显卡性能已可接近零售版GeForce2 MX400的水准。而随着nForce2芯片组陆续发布，这些芯片组都没能形成主流便淡出市场了。

    nForce芯片组的问世引发了当时业界强烈震动，虽然售价高，但它仍以创新的双通道DDR、可提高微处理器效率的DASP逻辑、整合GeForce2 MX级图形核心、堪比创新SB Live！声卡的APU音频处理单元、高速HyperTransport总线等一系列令人眼花缭乱的新技术而出尽风头。

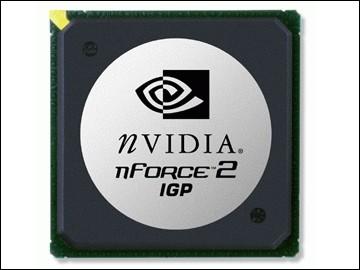

    2002年7月22日，NVIDIA重整旗鼓，推出了代号为Crush 18的第二代nForce芯片组nForce2，掀起了一场面向游戏玩家、个人和商业用户的台式个人电脑的性能革命。支持400MHz前端总线、双通道DDR400以及AGP 8×（如nForce2 Ultra 400等），支持USB2.0，具备了IEEE 1394a（火线）和Ultra ATA/133等数据接口，而且IGP北桥（Crush18D）还集成了相当于GeForce4 MX的显示核心。从规格和性能来说，nForce2已超越了VIA的KT400A。

    在一些后期的版本里，nForce2主板还提供了对SATA的支持。所有这些，综合起来，使得nForce2主板在很长的一段时间里一直稳坐Athlon平台性能之王的宝座。

◎“GPU主板”首次突袭：NVIDIA C51芯片组

    nVIDIA首次引进的“GPU主板”的概念，相当让我们感到惊讶，看来他们希望借此让整合芯片组深入人心，C51采用双芯片设计，C51的北桥芯片为GeForce 61XX系列，而南桥芯片为nForce4XX系列。两者同为90nm制程交由TSMC代工。

    C51集成的显示核心是当时唯一能够硬件支持Shader Model 3.0的整合芯片组显示核心，并且完全支持微软的DirectX 9.0 API，在游戏、视频播放的时候，能够提供更佳的显示效果。同时，GeForce 6100/6150图形核心还拥有GeForce 6系列显卡才具备的PureVideo技术，这项技术能够显著的提高显示画质，让我们在平台上能够流畅的播放高精度视频文件。

    NVIDIA C51系列芯片组将分为两个版本，C51G（正式名称为NVIDIA GeForce 6100）和C51PV（正式名称为NVIDIA GeForce 6150）。那么Geforce 6100和Geforce 6150又有什么区别呢？原来分辨两者的最直接办法就是看它们各自的显卡频率，Geforce 6100频率为425MHz，而Geforce 6150要高出50MHz，为475MHz，另外Geforce 6100还不支持Pure Video，Geforce 6150则是完全支持。除此以外，Geforce 6150最多可支持2个PCI-E x1插槽，而Geforce 6100却只有一个PCI-E x1。

    那么两者的共同点优势什么呢？Geforce 6100及Geforce 6150都是基于NV44的绘图核心的Geforce 6核心，支持Direct X 9.0和Shader Model 3.0等特效，并拥有2条像素渲染管线和1组顶点引擎。

    虽然二者都是作为集成显卡芯片组，但Geforce 6100和Geforce 6150都提供了一条PCI Express x16显卡插槽，延续了日后升级的可能性。

◎nForce 430&nForce 410

    南桥方面，C51将会配合全新的MCP51南桥并分为普通版本及Ultra版本，将会命名为nForce 410及nForce 430，两者在功能上有着极大的差异。

    nForce 430规格上和CK804所拥有的南桥功能差不多，网络方面支持Gigabit Ethernet并拥有Active Armor Firewall功能，而存储方面则提供了4个SATA II和NCQ功能，RAID模式也增加到RAID 0、1、0+1和5。反观nForce 410则不支持Gigabit Ethernet及防火墙功能，只会提供最基本的10/100Mbps网卡，SATA接口也减少到两个，虽然依然支持SATA II和NCQ功能，但是RAID的模式却只留下了0和1。

    但令人欣慰的是，NVIDIA为nForce 430和nForce 410同时提供了32Bit 192KHz 7.1声道高清晰音效，使这样一款低端主板尽可能的搭建起用户自己的多媒体平台。

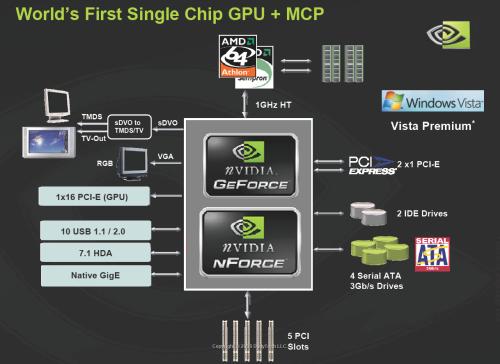

    2006年的8月NVIDIA为了扩大市场占有率，将其在nForce3时代大获成功的单芯片操作方案带入了其整合芯片组，并推出了首款单芯片DX9整合芯片组：NVIDIA MCP61。MCP61系列单芯片包括了MCP61P （Premium加强型)、MCP61S（Standard标准型）和MCP61V（Value经济型），定位于传统南北桥的C51系列芯片组之下。三者将会在规格上及图形核心的运算能力上有所差异。

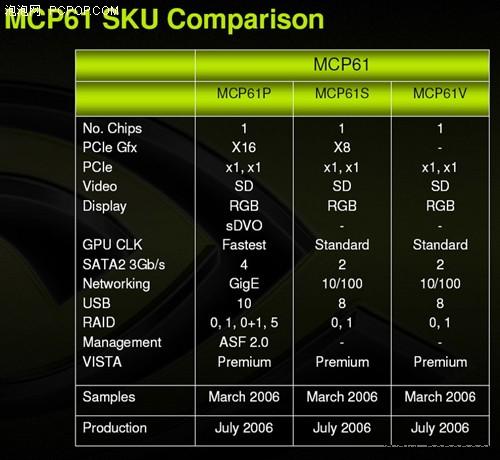

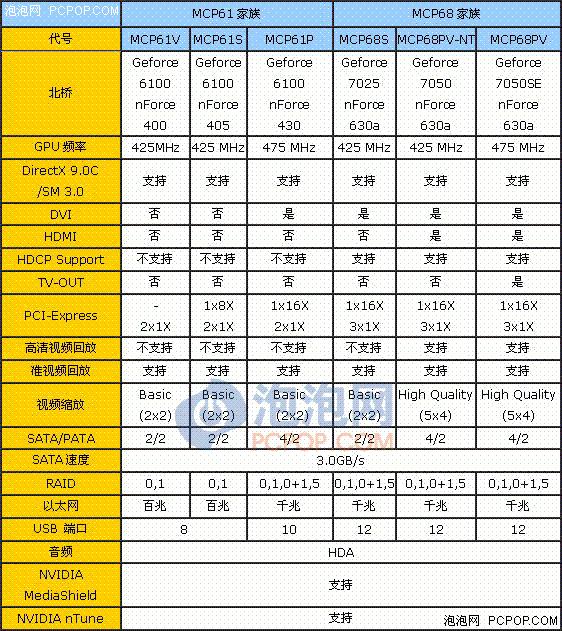

    C61也将根据功能分成C61P、C61S、C61V三个型号，分别是Premium(加强型)、Standard(标准型)和Value(经济型)，NVIDIA之前命名的代号为MCP61V、MCP61S以及MCP61P的芯片组，但最终的产品命名分别为nForce 6100-400、nForce 6100-405和nForce 6100-430。MCP61系列单芯片均符合Windows vista Premium Aero Glass认证。

    MCP61P是系列中的最高规格产品，支持1条PCI Express x16，2条PCI Express x1，提供2个标准分辨率输出接口，千兆网卡，10个USB接口，4个SATAII接口，支持RAID0，1，0+1以及ASF2.0管理标准。并且使全MCP61家族中唯一拥有sDVO输出外置接口的产品，可以支持扩展的视频输出方案，例如DVI和电视输出等。

    MCP61S是MCP61家族中的标准产品，PCI Express显卡将被限制到单条PCI Express X8，而2条PCI Express x1仍然保留。SATA接口将削减到2个，并且仅仅支持RAID0和RAID1。网络接口也降至10/100。USB2.0接口也缩水到只剩下8个。

    MCP61V是MCP61家族中的廉价产品，不支持外置PCI Express显卡插槽，但两条PCI Express x1接口却仍然存在。

    MCP61家族将对应GeForce 7级别的显卡标准，MCP61P的显卡核心频率为425MHz，MCP61S和MCP61v的核心频率为375Mhz。所有的MCP61产品将完全支持Microsoft即将发布的Windows vista Premium标准，并且支持Aero Glass效果。由于不支持NVIDIA PureVideo，所以其性能低于GeForce 6100系列也不会令人惊奇。

    MCP68系列也是和MCP61(既C61）一样，提供了低、中、高三款芯片组产品，分别在显示核心、I/O接口等上有所不同，用来应对低、中、高三个市场。它们分别是采用了Geforce 7025+nForce 630a的MCP68S、采用Geforce 7050+nForce 630a的MCP68-NT和采用Geforce 7050SE+nForce 630a的MCP68V。

    7050SE、7050以及7025显示核心其实就是6200显示核心重新改名更姓，在基本的一些规格特性上，和6100并没有很大的区别，例如90nm制程、支持DirectX 9.0c和Shader Model 3.0，配备2个像素着色器（Pixel Pipelines）、2个像素渲染管线（Pixel Shaders）、1个顶点着色引擎（Vertex Shader），一个光栅化引擎（ROP），象素填充率为852百万象素每秒。但是7050SE、7050以及7025显示核心还是和6100有所区别，毕竟不是由6100演化而来的，这一7系列显示核心，为了对抗AMD 690G系列的视频优势，它也增强了视频功能，提供了PureVideo技术能够支持所有格式的视频内容，仅以最低CPU占用量，平稳地播放所有H.264、VC-1和MPEG-2格式视频。

    在C68的7050中高端芯片组上，又增加了2个SATA接口，从原来C61的2个增加到了现在的4个，并且在7系列全线实现了对RAID 0,1,0+1,5的支持，让数据存储既方便又安心。并且，从8个USB接口增加到12个，这将让我们轻松应对自如。网络芯片也从百兆到千兆的全面升级。

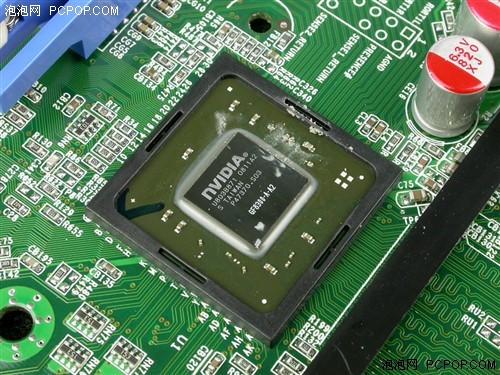

    MCP73系列芯片组是nVIDIA针对Intel平台的首款整合型芯片组，也是第一款采用单芯片设计的英特尔平台。由于采用单芯片设计，因此MCP73采用更为先进的80纳米制程，由TSMC代工。MCP73可配搭IntelCore2、Core、Pentium及Celeron系列，最高支持1333MHzFSB前端总线、Hyper-Threading及多核心技术，芯片组内建18个PCI-ELanes及2个PCI-ELanes控制器，支持PCI-E1.1规格，可组合成1组PCI-Ex16显卡接口、2组PCI-E扩充接口。不过，内存控制器方面却颇令人失望-----在双通道流行的今天，MCP73居然不支持。当然，考虑到设计Intel平台芯片组时必须加入内存控制器，再加上MCP73是单芯片设计，能够做到如此高的集成度实属不易，毕竟是针对低端整合市场的芯片组产品，也无须MCP73Series不支持双通道这一点过分苛求。而且当前单通道DDR2800所提供的带宽也已经可以满意处理器的需要。MCP73最多支持2组DIMM，最高可支持8GB系统内存，不过有别于Intel芯片组设计，MCP73内存控制器并不会和FSB速度同步，因此使用任何速度的FSB处理器，均能支持DDR2-800频率，这在一定程度上弥补了不支持双通道DDR2的不足。

MCP73系列芯片组最大的意义仍是它所整合的显示核心，因为MCP73的推出结束了NVIDIA无Intel平台IGP芯片的历史。显示核心方面，MCP73与MCP68一样基于NV44绘图核心移植，拥有2个PixelShaderUnit、1个VertexShaderUnit及1个ROP，支持DirectX9.0c、ShaderModel3.0及OpenGL1.5版本。然而，NVIDIAMCP73相对MCP68来说最大的遗憾之处便是NVIDIAMCP73Series不支持PureVideo高清视频硬件解码功能，这一点对于那些更看重NVIDIA整合显示芯片出色的高清视频播放能力的用户来说，是十分失望的。因此，MCP73虽然搭配HDMI接口，但对众多玩家而言更多成为了摆设，意义并不是很大。

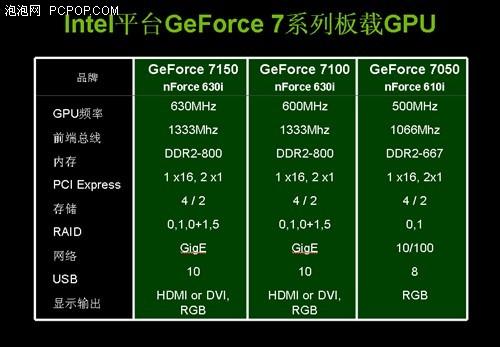

MCP73的正式名称为GeForce7000+nForce600i系列，并拥有4款不同型号，包括MCP73U、MCP73PV、MCP73S、MCP73V。

1) 最高端GeForce7150-nForce630i芯片组，代号为MCP73PU，采用90纳米工艺制造，依然为单芯片组设计，支持最高1333MHz前端总线。作为MCP73系列芯片组的旗舰产品，MCP73PU拥有CP73系列产品的全部功能，支持完整的RAID模式，内置的GeForce7150显卡拥有630MHz以上的时钟频率，支持HDCP技术，提供DVI+HDMI等新一代的视频输出接口。需要说明的是，MCP73U最初并没有这个型号，但由于制程成熟关系，令图形核心频率进一步提升，因此，NVIDIA在发布前才加入此型号。不过，由于它的定价偏高，因此未来厂商们更青睐到低一级的MCP73PV。

(2) MCP73PV规格与MCP73U大致相同，只有显示核心频率被锁定为600MHz，令图形性能仅次于MCP73U，定名为GeForce7100nForce630i。

(3) MCP73S定名为GeForce7050nForce630i，显示核心频率下降至500MHz，系统内存支持速度最高只有DDR2-667，且并不支持HDMI输出接口，而由于不需负担授权费，令成本进一步下调。

(4) MCP73V则为最低端型号，虽然显示核心频率同为500MHz，但只支持1066MHzFSB处理器、南桥功能亦被大幅删减，不支持RAID0+1及5模式，不支持GigabitEthernet，只拥有8组USB接口及仅支持D-Sub显示输出接口，定名为Geforce7050nForce610i。

    MCP78是NVIDIA第一款支持DX10的整合芯片组！可以实现板载显卡和独立显卡的SLI！MCP78的板载Geforce 8系的GPU！MCP78按照规格/频率的不同，被分为GeForce 8100/8200/8300三款，这完全就是显卡的命名方式。全新的命名方式显然是为了强调GPU这个概念，现在的板载GPU规格已经不输给低端独立显卡GPU了，性能也非常接近。

    此外，mcp78还同时拥有两款不带整合显卡输出接口的芯片组，分别是MCP78D和MCP78H。MCP78H仍带8200显示核心，但屏蔽了显示核心的输出接口，不过他确可以支持Hybrid SLI技术，当你插上独立显卡，就可以让集成显卡配合独立显卡工作起来。以提高性能！mcp78h则是一款主要为用户提供廉价SLI技术的产品，这款芯片组直接省去了显示核心和显示输出接口，它主要是一款面向独立显卡用户的低端产品！

    MCP78芯片组的显示核心没有提供板载显存的技术。它只能通过64bit显存位宽从系统分中最大共享512m作为显存。MCP78的显示核心于独立显卡中的8400的规格接近。

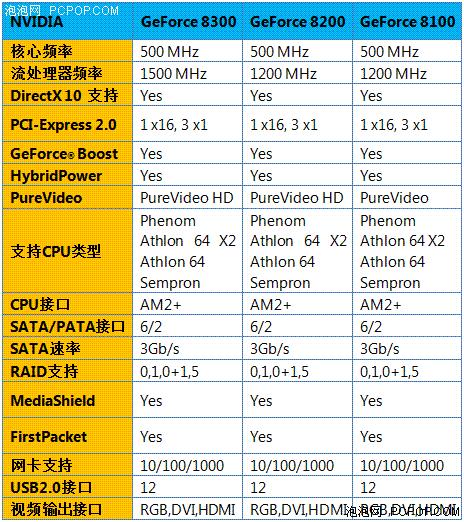

    GeForce 8100/8200/8300的规格十分先进，能够支持AMD AM2+接口的所有CPU，和CPU之间通过AMD最新的HT3.0总线连接，数据带宽高达41.6GB/s，充足的带宽可以用来从内存缓冲数据，从而有效提高集成显卡的虚拟显存效能；

    GeForce 8200提供了19条PCI-E 2.0通道，其中16条用于连接独立显卡，另外三条作为扩展卡专用，不过多数低端主板为M-ATX小板设计，只会启用一条PCI-E X16和一条PCI-E X1。PCI-E 2.0的数据带宽相比之前的1.1翻了一倍，虽然目前对于显卡的性能提升帮助有限，但是同样能够提高独立显卡的虚拟显存（当板载显存不够用时）效能，另外在组建SLI系统时，高带宽就不至于产生性能瓶颈；

    其他方面，1个千兆网络端口、12个USB2.0端口、6个S-ATA II接口、2个IDE接口、5个PCI插槽，扩展功能非常全面，对于主流用户来说应该是没有任何遗憾了。

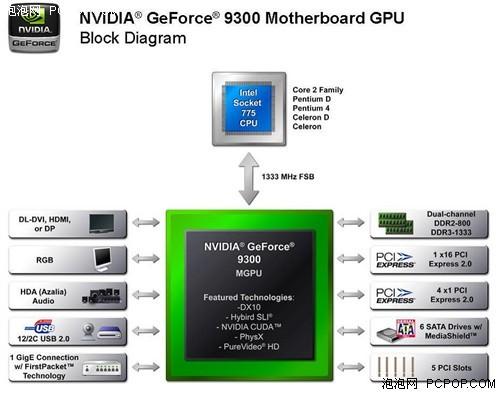

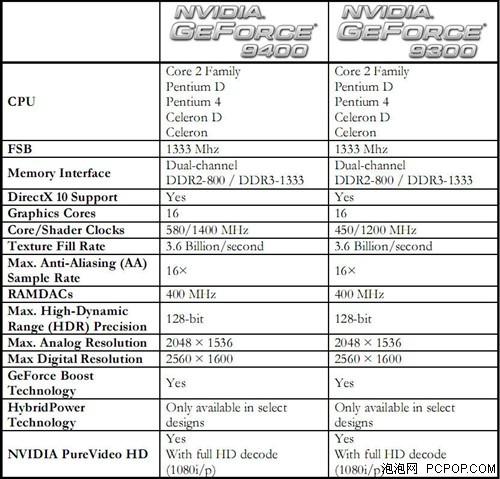

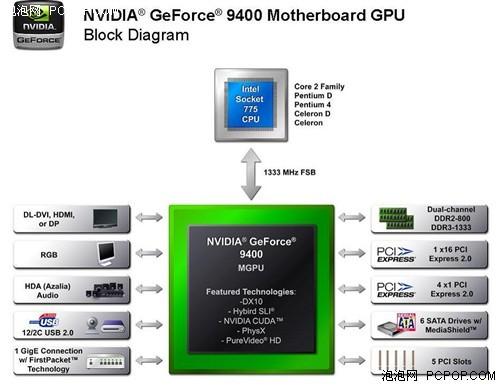

    MCP7A为芯片组的研发代号，此次MCP7A包括了Geforce 9300和Geforce 9400两款产品。这两款产品都突破性的支持双通道内存，并且从规格表上可以看到还会有支持DDR3版本的产品，但是遗憾的是受到前端总线的限制，目前还不支持QUAD系列的处理器。除了在核心处理器频率上不同以外，两款产品基本上规格功能相同。

    全面推行DX10技术，继MCP7A之后，NVIDIA在Intel和AMD平台上的整合芯片组，全面进入进入DX10时代。集成显卡的性能/规格都接近于低端显卡，应付主流游戏不成问题。支持双通道DDR2 800以及DDR3 1333内存。整合了Hybrid SLI（智能SLI），不过不支持Hybrid Power（混合动力），只支持GeForce Boost（显卡加速）技术。

    整合了PureVIDEo HD高清解码引擎，此引擎整合了NVIDIA的VP3引擎，不但可以很好的解码MPEG-2与H.264，还能够很好的解码VC-1。并且移植了NVIDIA独立显卡的两大未来新技术：CUDA与PHYSX技术。

    ATI在很早前就正式开始了对芯片组领域的进攻，2004年的ATI推出了RC300/RS300 ，这两款产品并不是针对AMD处理器而推出，它是针对Intel处理器而推出的芯片组，而后ATI又发布RX330和RS350芯片组。

◎支持DX 8.1：ATI RS300芯片组

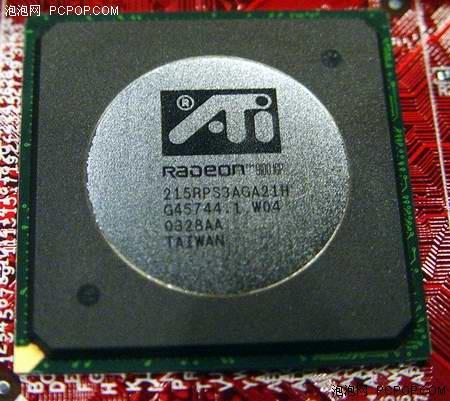

    其中RS300整合了Radeon9200显卡，因此又名ATI Padeon 9100 IGP，是面向Pentium 4处理器的综合平台，其支持400MHz、533MHz以及800MHz前端总线，支持超线程技术以及未来的Prescott处理器。同Intel最近发布的865PE芯片组类似，Radeon9100 IGP也采用双通道内存架构设计，其最高可支持双通道DDR400内存，提供高达6.4GB/s的数据带宽。

集成支持Direct8.1的图形核心是Radeon9100 IGP最大的特点，其图形核心架构主要按照Radeon9200设计，但也有所加强。Radeon9100 IGP最大可分配高达128M的主内存做为显存，支持Radeon9200显卡上的所有3D特性，可提供FSAA以及各项异性过滤等功能。Radeon9100 IGP整合了2个300MHz的RAMDAC，支持双屏幕显示（支持DVI输出和TV信号输出）。与以往整合图形芯片组不同的是，在另外安装AGP显卡后，Radeon9100 IGP内部的图形核心还可以照常同时使用。

    RS300芯片组由台积电代工，采用0.15微米制程。据ExtremeTech的性能测试，RS300图形性能要远高于865G，但对比当时主流的5200级显卡来说还有一定的差距。

◎ATI RS350芯片组

    又名ATI Radeon 9100Pro，在9100芯片组的基础上主要是升级南桥为IXP300，增加了对SATA1.0接口的支持，提供了两个SATA接口；将USB2.0的接口增加到8个；增加了对SATA　RAID 0,1的支持。除此外集成显卡为ATI Radeon 9000。

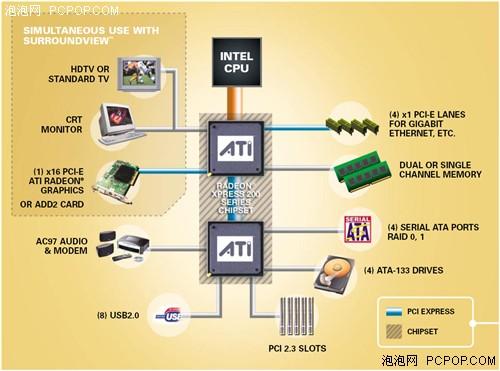

    被AMD收购前，INTEl在2005年向ATI下单定购RC410芯片组，以维持其915平台的销售和借此逐步淘汰865和915PL/GL芯片组。在RC410之前还有RC400/RS400芯片组，其中的RS400针对的是中高端市场，依然支持双通道，集成了图形芯片。

    而RC410芯片组是针对入门级芯片组市场而推出的产品，1066MHz的前端总线、支持DDR2-667、搭配X300级集成图形芯片的同时还提供了标准的16x PCI-E接口，弹性的接口带宽设定可以满足用户的任何需要。而且RC410芯片组完全没有对超频的限制。Intel 915芯片组一直都存在着10%的超频限制，而RC410芯片组则没有，而且RC410集成的X300图形芯片也比915G的GMA900图形芯片要强的多，可以说915系列主板在性能上根本不是对手。

◎收购前的疯狂：ATI Xpress 200芯片组

    AMD收购ATI前，ATI已经生产AMD平台的主板芯片组。ATI真正第一款推出的AMD处理器芯片组是在2004年11月推出的一款名为Readeon Xpress 200系列芯片组产品。

    早期的Radeon Xpress 200系列包含两款产品: Readeon Xpress 200系列, Radeon Xpress 200P，核心代号分别为RS480\RX480，其中Xpress 200也就是RS480集成了支持DX9的显卡。值得一提的就是这个集成的显卡，它是世界上首款可以真正投入应用的板载DirectX9显卡，支持DVI和VGA输出。这款显卡是在Radeon X300的基础上修改得到的，其渲染管线也从4条减少到2条。

    RX480和RS480北桥芯片均支持双通道的DDR内存，PCI Express x16显卡，最高支持4个x1 PCI Express插槽，1GHz的Hyper Tranport总线，但是USB 2.0传输速度缓慢、不支持LAN等硬伤成为RX480/RS480的软肋。

    所以在推出了RS480和RX480不久，ATI又推出了它们的改进版本RS482和RX482。这两款产品并没有对芯片组进行从新设计，而是针对RS480和RX480的不足，进行了一些缺点的改进,代号RX482的Radeon Xpress 200芯片组是非整合芯片组，和ATI显卡一起提供用户最高的系统效能。代号RS482的Radeon Xpress 200芯片组为整合X300显示芯片的产品。

    为了迎接AMD的AM2处理器的到来，ATI还推出了针对AM2处理器的芯片组系列Radeon Xpress 1100和Radeon Xpress 1150，代号RS485。依然整合了X300显示核心。Radeon Xpress 1100的核心频率为300MHz，Radeon Xpress 1150的核心频率为400MHz，具备HyperMemory技术。同时Radeon Xpress 1100支持外接显卡提供了1个PCI-E x16接口和4个PCI-E x1接口。

    在被AMD收购后ATi的芯片组将改为AMD品牌，而显卡仍旧是ATi自己的品牌。ATi计划推出新一代整合芯片组包括RS600 (Intel)及RS690(AMD)，也就是我们所熟知的690G芯片组。

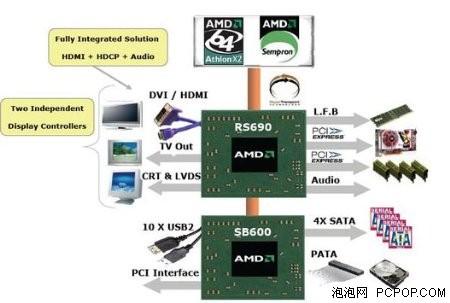

    RS690最大特色不仅是集成了X1250显示核心，同时它也是全球第一款整合HDMI接口的主机板卡。RS690将分为两个版本，分别称为RS690（690G）和RS690C（690V）。RS690采用内存共享架构，支持DirectX 9和Shader Model 2.0，整合Radeon X700级别显示核心，支持一条PCI-E x16插槽，另提供4条PCI-E通道；

    RS690C则采用类似SiS的北桥缓冲内存设计，由显示核心直接存取主板上的内存而无需通过北桥和处理器，从而减小整合内存控制器对整合显示核心的性能影响，提升显示性能。另外，RS690同时支持AVIVO和HDMI/HDCP技术，RS690C也支持AVIVO，但不支持HDMI。

    2007年，凭借690G，AMD树立了其整合平台霸主的地位。而2008年，AMD又适时的推出了780G，占据第一款DX10整合主板。

    作为七系列的首款整合芯片组，780G在大体的规格上和其他七系列的规格相同，支持AMD最新的AM2+ Phenom处理器，支持HT 3.0总线、PCI-E 2.0规范，DDR2 1066。我们知道。780G是由北桥RS780以及南桥SB700组成的。

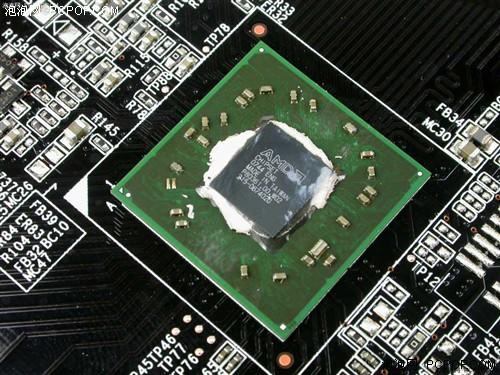

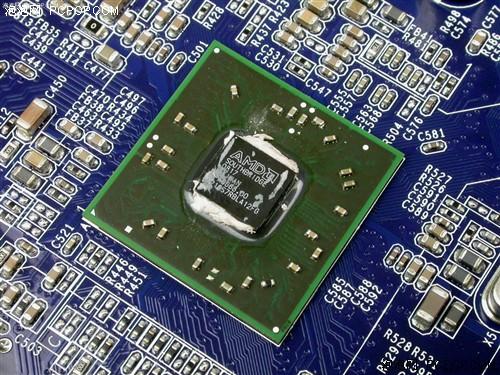

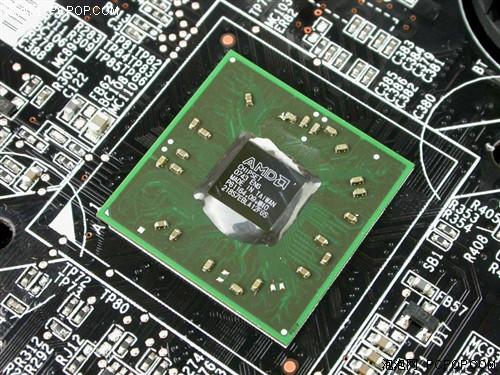

RS780北桥

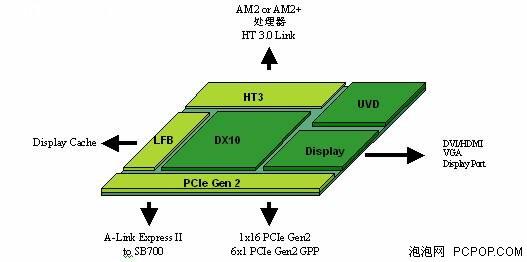

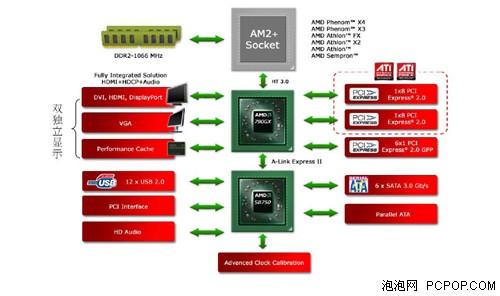

北桥架构示意图

    在780G的北桥中，集成了相当于AMD的DX10低端显卡2400Pro级别的整合显卡，此款显卡的代号能为HD 3200，初始频率为700MHz到800MHz。RS780将支持北桥缓冲内存(LFB)技术通道。部分780G主板会自带16-128MB的板载专用显存“SidePort”，从而不再完全依赖系统内存，因此有利于提高集成显卡的性能。并且780G集成了比AVIVO更加强悍“通用视频解码器”(Universal Video Decoder，UVD)，能够通吃目前市面几乎所有的高清视频编码。

    最重要的一部分功能：Hybrid CrossFireX 混合交火技术。简单的说，Hybrid CrossFireX 混合交火技术交火技术就是利用板载显卡和外接显卡进行交火，从而提升性能。混合交火最高可以提高性能到50%左右。不过，对于提升性能来说，我们更看好的是混合交火带来的性价比的提升，使用成本的降低，以及功耗的控制。但是，混合交火只能够和最低端的显卡进行交火。

SB700南桥实物

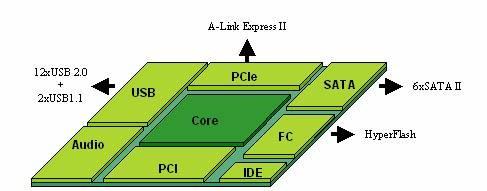

南桥架构示意图

    还有SB700南桥正式首次投入应用在780G中，SATA接口从SB600的四个增加到了六个；USB接口从SB600的10个增加到了12个（USB 2.0），另外还提供2个USB 1.0；PCI-E通道由北桥接管，SB700只管理PCI；增加了HyperFlash技术通过额外的NAND闪存模块为系统加速；Remote IT（商用版RS780独有）技术，通过集成Broadcom BCM5761网络控制器、可以提供远程主动管理技术；推荐TPM 1.2可信赖安全模块。

    继790GX以后，AMD再接再厉，再次推出了一款DX10整合芯片组790GX。可以说，790GX就是780G的升级版本。

AMD790GX芯片组规格

    790GX把整合显卡升级到了HD 3300，源于RV610核心，支持DX10，拥有40个流处理器，核心频率700MHz，性能比现有的780G Radeon HD 3200更进一步。板载独立显存由原来的DDR2升级到了DDR3版本，具有更高的显存频率，位宽翻倍，带来更好的显示性能。

AMD790GX南桥实物

    而更为重要的两点是，一、790GX提供了780G所不具备的双卡交火技术，在原有的混合交火技术之上，我们在790GX上可以使用两块独立显卡组建双x8交火平台；二、提供了SB750南桥，支持RAID 5，还特别支持AdvANCed Clock CalibrATIon（先进频率刻度）超频功能，其会使AMD Phenom Black Edition CPU的超频性能更加强劲，是的处理器的频率调节更线性。
