机身紧凑的奥秘 佳能DV FS11拆解揭秘

作者：难得一见

相机和摄像机的机身现在可以做的越来越薄，越来越小巧，但是在小巧的身体内，却孕育着强大的性能。产品的进步可以用科技的发展来解释，但是科学技术的发达却并不能完全诠释一件非凡产品的诞生，比如说目前的闪存式DV的体积甚至可以做到传统介质DV的一半大小，而性能却要远远超出后者，这其中就孕育着无数的产品工程师的心血。

今天我们的主角是佳能的最新闪存式DV FS11，事情发生的地点在北京西单的佳能体验交流中心。本次是由佳能售后部门的胡老师为大家拆解这台FS11摄像机，一是为大家想解析解一下闪存DV的结构及原理，看一看如此小巧精致的DV内部结构究竟如何，二也是使广大网友朋友更加深入的了解佳能DV的一些特色性能及过人之处。

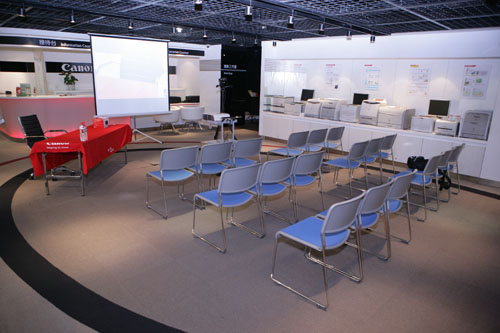

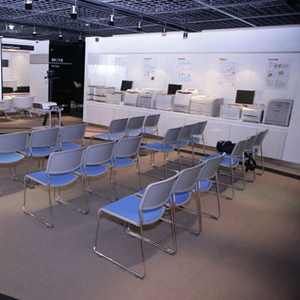

首先我们先来简单的介绍一下佳能西单体验交流中心，佳能西单体验交流中心位于北京西单。佳能交流空间——作为佳能公司全新的一个与客户进行沟通、互动、交流的场所，共分为上下两层，集产品展示、用户培训、维修服务、品牌宣传、摄影文化传播等多种功能于一身，设置了全线影像消费产品体验区、数码课堂、艺术画廊、数码工作室、影棚、维修接机点、电池充电站、影像名人堂、EOS炮阵等十几个特色分区，力求以专业的展示和优质的服务全方位满足客户的需求。作为业内少有的输入输出设备齐全的生产厂商，佳能在此通过疾速光纤，触摸试查询，超高端专业拍摄演示，丰富的选配件展示，带给消费者全线数码相机、数码摄像机的真实体验；此外，美伦美奂的图像输出效果也让消费者充分领略了佳能独有的专利技术和多变的色彩组合。在这里，佳能的迷你数码课堂第一时间传达出最新的产品使用课程，以及简单实用的拍摄技巧，与消费者共同分享数码知识；同时，佳能还提供产品免费充电等多项服务，使消费者在尽情体验之余尽享便利。

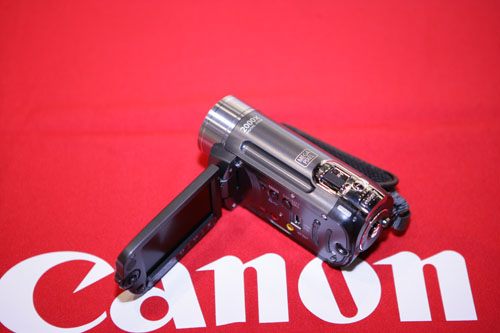

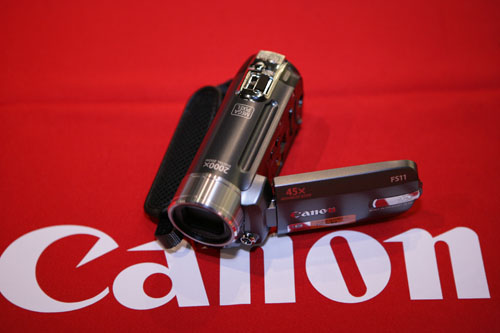

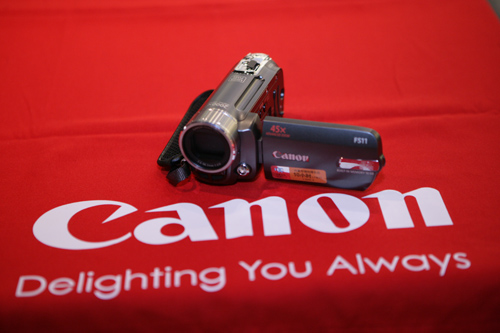

我们今天的主角

佳能 FS11图　库评　测论　坛报　价

FS11支持内置存储器与外插SD/SDHC大容量存储卡的双模存储模式。双模存储技术带来的最直接变化是存储容量的大幅提升，FS10配置了16GB的内置存储器。当将FS11的内置存储器配合外插大容量存储卡一起使用时，能够轻松实现存储容量的大幅提升。闪存介质的采用使得FS11的防震性能大大增强，续航能力也有了显著的改善。

过去在高清产品中才出现的优化变焦技术也首次在标清产品中得以应用。这项佳能首创的技术首次被应用于标清摄像机产品中，将光学变焦和数码变焦相结合，与传统光学变焦技术相比，FS系列机型在获得更大变焦倍率时，画质更加出色，尤其适合拍摄16:9高分辨率的宽屏影像。

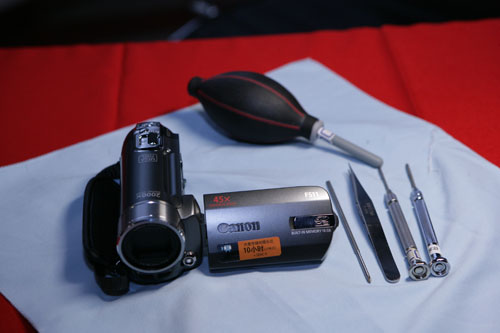

俗话说欲现成其事必先利其器，拆解DV怎么能少得了手捻、镊子及气吹的帮忙呢？要注意到螺丝刀的型号有三种，这就说明了这台DV至少采用了三种大小不同的螺丝。

拆解的第一步必然是将手带拆掉，作为DV机身中的一个重要组成部分，手带直接决定了使用DV的舒适度。

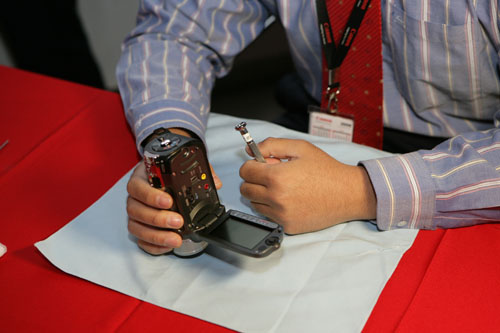

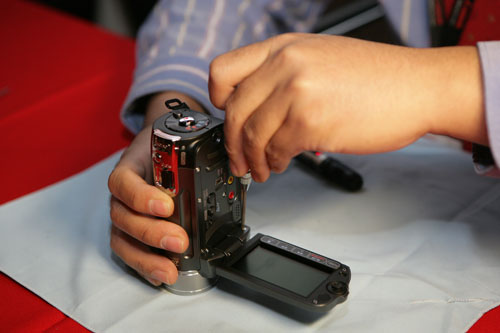

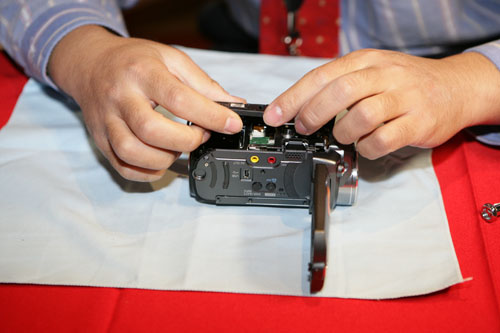

第二步就是要拆掉机身上所有的螺丝，虽然拆解螺丝被认为是一件很简单的事情，但是实际做起来还有很多规矩值得注意，第一就是拆螺丝的顺序问题，胡老师首先是从LCD下部的螺丝拆起。

其次要注意拆解螺丝不能使用蛮力，因为螺丝槽大部分都是塑料制成，很容易脱扣，所以遇到拧不动的螺丝先不要着急，慢慢观察。

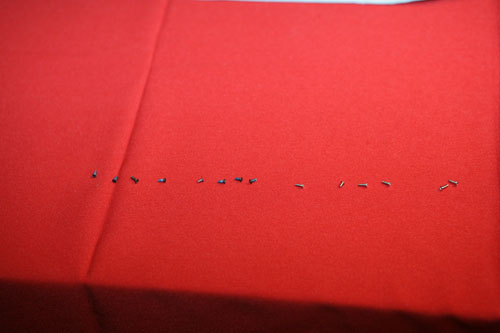

再者就是螺丝一定要按照顺序排放，否则安装的时候容易混淆，安装螺丝错误甚至会导致机身内部电路损坏。

第2页

拆下所有机身螺丝之后，佳能FS11的底部已经可以打开了，第一个可以被卸下的零件是什么呢？

可以看到，第一个被卸下的是电池底盖，有实际动手经验的朋友都会知道，电池底盖是一种很好拆卸却很难安装的零件，因为底盖主轴要同时卡进侧壁是一件很难的事情。

佳能FS11的电池底盖设计有检测电路，通过一块芯片测定电池盖是否闭合紧密，如果闭合不紧的话DV是无法开机的。

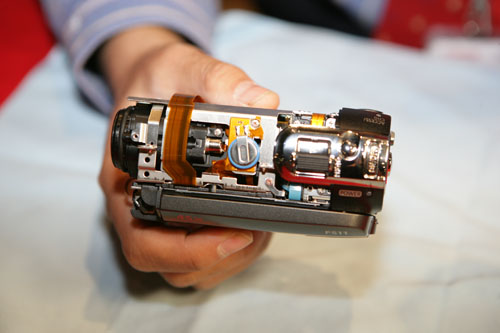

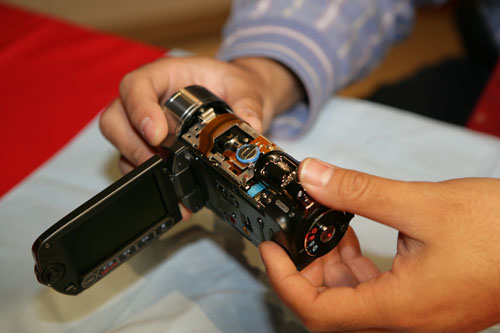

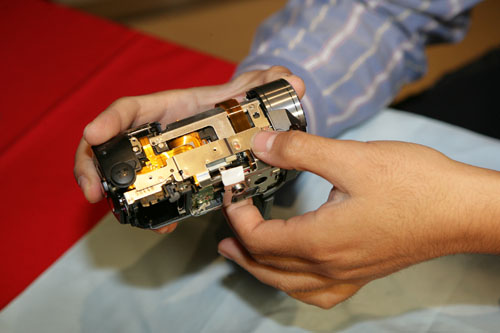

随后顶盖也被卸下，这时候DV机身的大体结构就呈现在我们眼前，可以看到虽然FS11的外壳采用了工程塑料制成，但是内部却完全采用了钢制骨架，所有的配件及电路板都被固定在金属骨架之上，这种设计不但保证了整台机器的坚固程度，也最大程度的起到了抗震的作用。

从这张图片中我们可以看到，佳能FS11的机身内部结构十分紧密，丝毫没有空隙，紧密的排序不但考验了工程师对于DV机身设计的操控能力，也更考验了佳能DV产品本身的质量。下面这台DV最重要的部件将会被拆下来，到底是什么呢？请看下页。

第3页

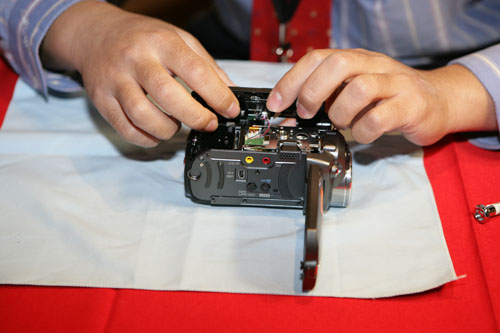

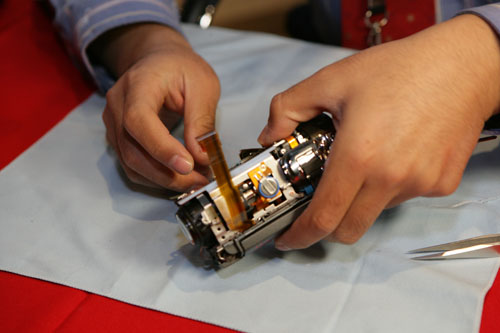

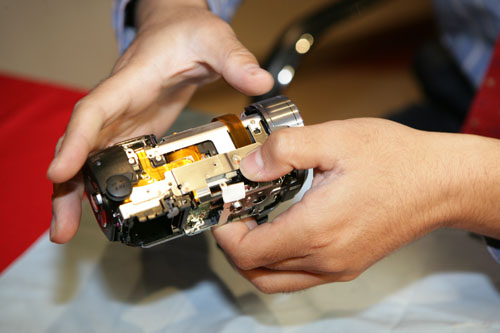

拆下三面外壳的机身内部结构已经大体的展示在我们眼前了，可以看到机身内部有很多排线。排线是一种非常脆弱的线，并且各种排线在市场上很难找到代替品，在此笔者要提醒大家，千万要注意排线，如果一条排线报销的话，整个机器都有可能成为废品。

在拆解排线的时候最好用镊子从根部轻轻夹起，切勿用蛮力，否则排线容易报销。要问笔者为何如此强调排线？那是因为笔者的笔记本显示器排线就因彻底报废而更换了整块电路。

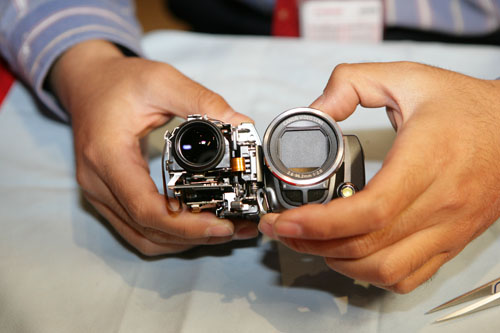

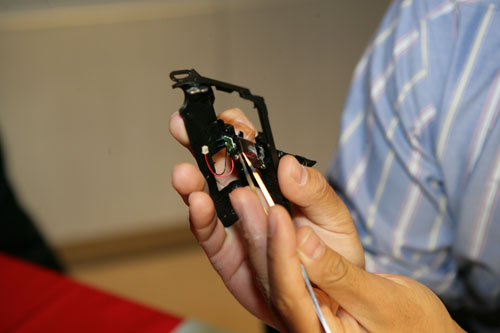

镜头前盖被拆解下来，前盖上有镜头盖及麦克风等设备，因此排线特别多，拆解的时候一是要小心二是要记住顺序。

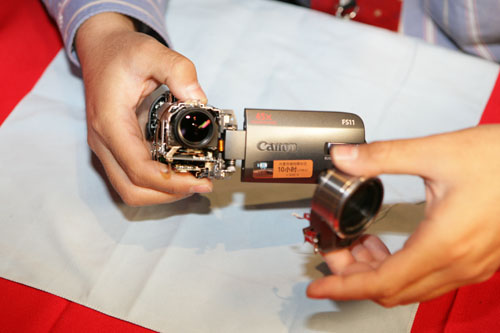

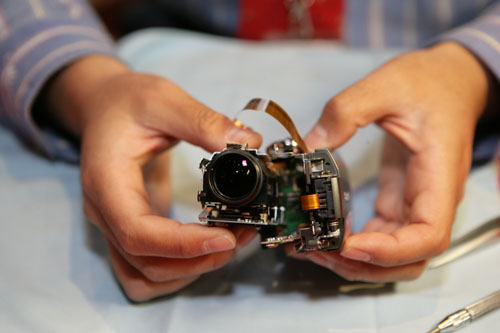

镜头前段的盖子被完全拆下 镜头暴露在空气中

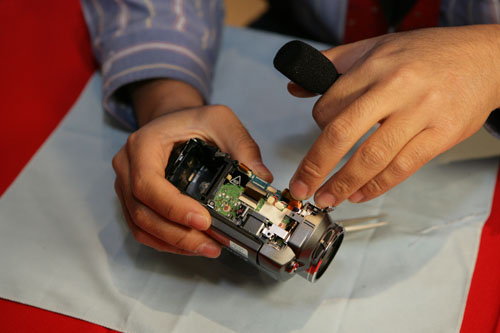

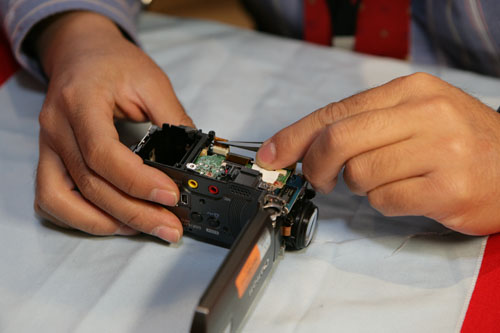

机身顶部有一块纽扣电池，这块电池负责提供记录时间及日期模块的供电，职能大致等于主板的BIOS电池，据介绍这块电池可以连续工作很长时间，完全无需担心没电。

下面即将拆解镜头部分

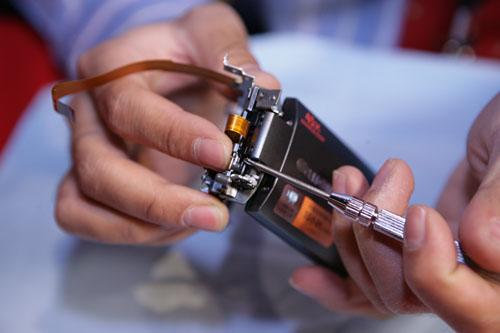

镜头部分具有机械结构，并且排线众多，拆解的时候要小心

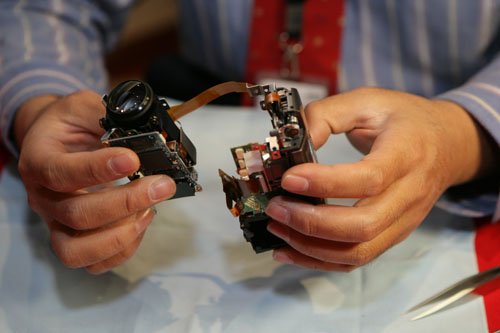

终于从机身中分离出来

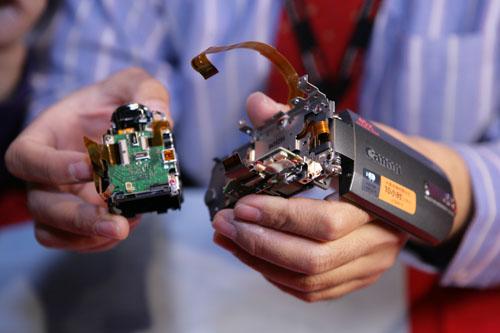

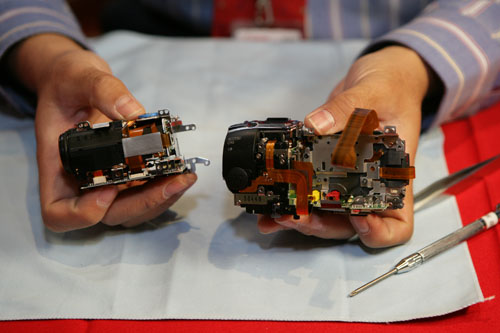

拿掉最后一根排线 镜头及主板部分就与机身完全分离了

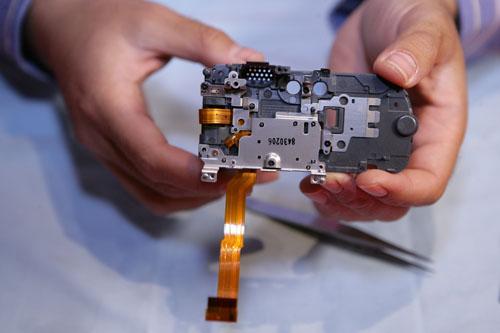

该部分为DV的核心部分，与机身结合度很高

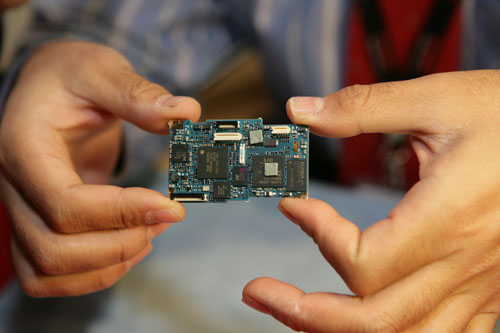

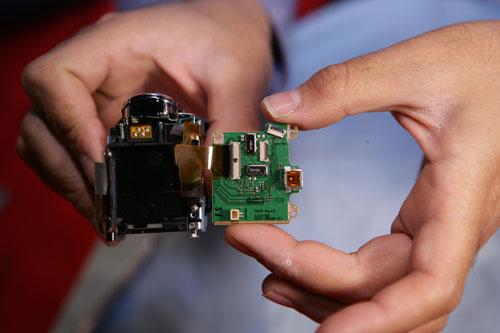

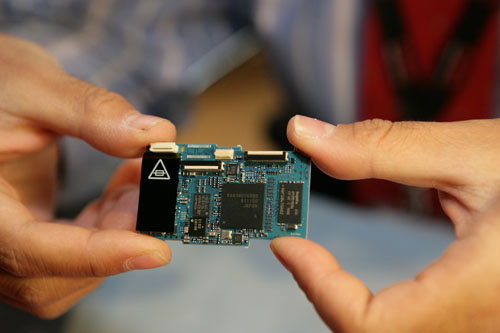

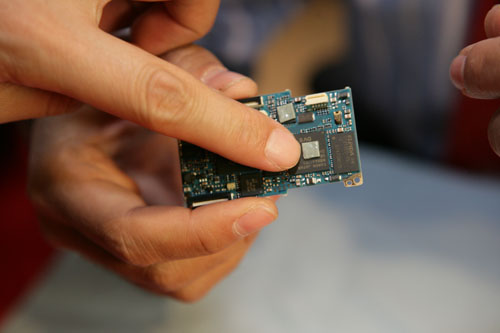

下面我们来看看DV的心脏部分——主板。在我们寻常的概念中，主板应该是所有元器件的集中之地，应该是机器最大的一个地方，但是面前佳能FS11的主板令我们惊讶。这块主板的大小相当于成年男子两个大母手指并拢后的面积，在如此小的面积上集成了众多的芯片及电子管，由于时间关系，笔者没有认清这块主板是几层的PCB。在这些芯片中也有很多我们熟悉的身影，当然我们最熟悉的就是佳能自家研发的DV芯片DIGIC DV II高速影像处理器，DIGIC DV II是Canon第二代的影片处理器，是DIGIC DV的升级版，佳能在DIGIC DV II中加入噪声消除技术，能使影像的颜色更鲜艳。事实上DIGIC DV II芯片是专为高清摄像机而研发的一款芯片，而在标清的设备中也可以使用，既然DIGIC DV II都可以应付高清拍摄，那么对于标清来说实在是小菜一碟。

主板的背面大部分都是缓存芯片，其中被带有白色三角标志的黑色塑料盖住的地方是一个电子管集成度非常高的地方。

芯片工作就会发热，DV主板上的芯片不少，而且大部分芯片都是长时间的工作，发热量一定不会少，佳能就为主板上的两个芯片配备了散热措施，指尖处灰色的物体就是导热垫，作用类似于硅胶。

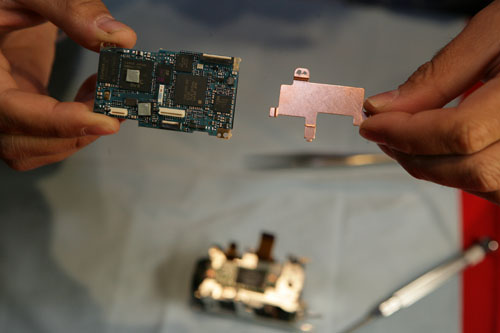

与导热垫上方连接的是一块纯铜的散热片，这块散热片可以将芯片所散发出的热量排放出去。

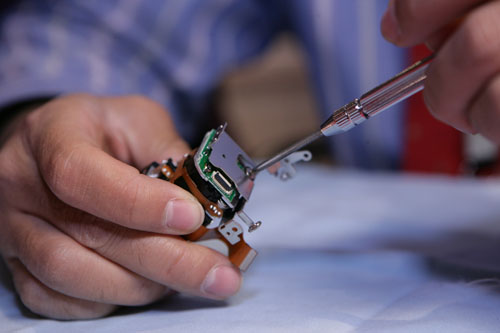

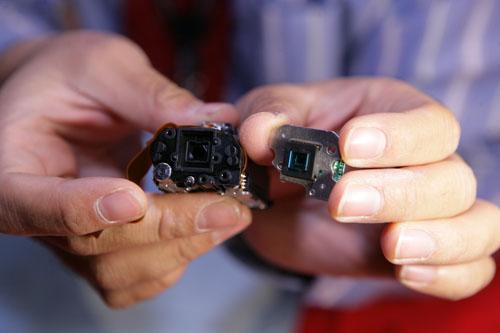

下面即将拆解的就是镜头，但是胡老师遗憾的告诉我们，在现场没有拆解镜头的条件，一是现场有灰尘，二是镜头结构复杂，安装的时候还需要校对主光轴，因此在现场只能拆下CCD。

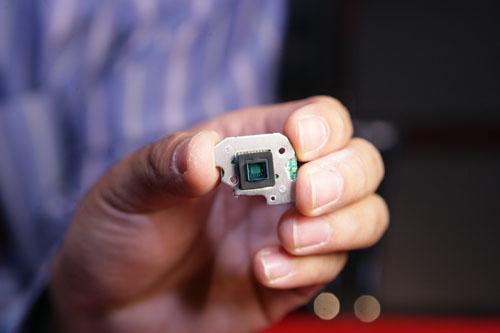

佳能FS11所采用的这枚动态CCD尺寸为1/6英寸，大小为124×60×58mm，具有107万的有效像素。

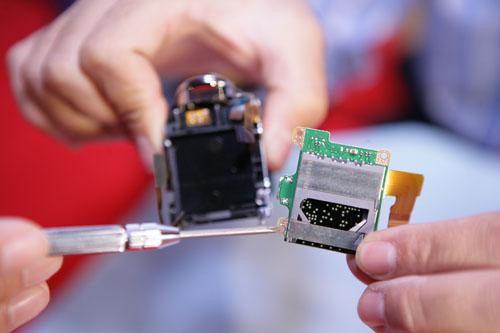

下面继续拆下电池仓与卡仓 到了这时候 DV就基本快拆解完毕了

如果您拆解过读卡器那么对上面的图片不会陌生，FS11的卡仓设计与读卡器十分相似，但是在速度及兼容性稳定性上要好上许多，可以保持大容量数据的长时间传输。

卡仓后面是电池仓，与其他DV不同，佳能FS11的电池仓是在机身内部。

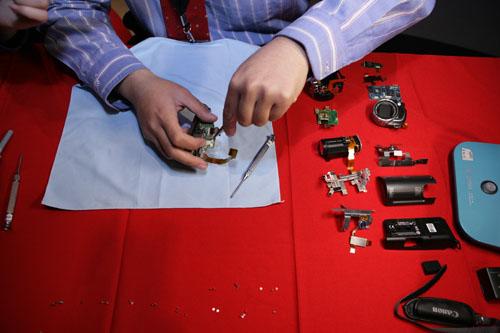

看看 已经拆解下来很多零件了

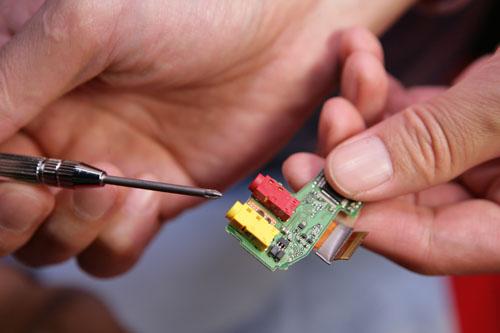

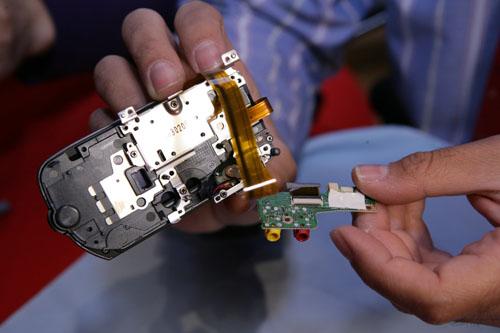

很熟悉的红黄两色，这是用于视频及音频输出的端子

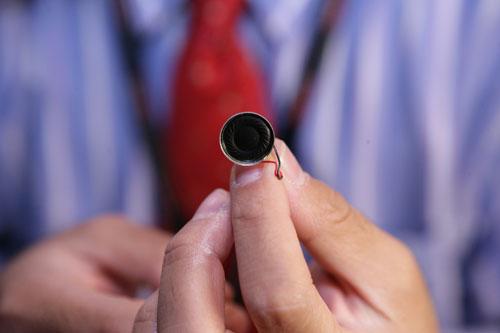

视频回放时使用的小喇叭 尺寸比耳机大不了多少

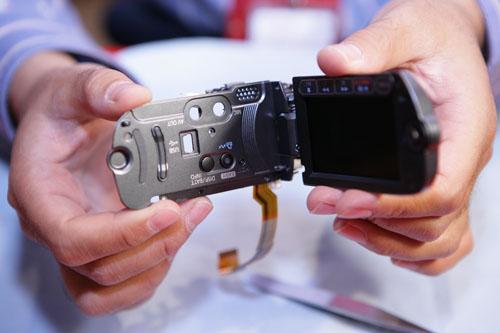

如此一番拆解 就只有屏幕没有动了

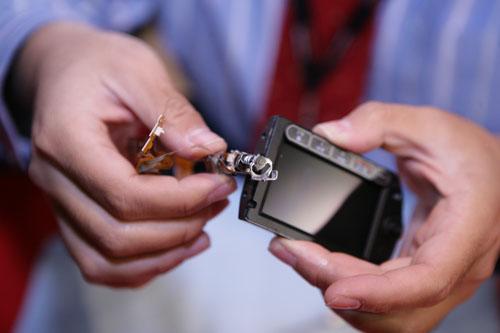

屏幕的液晶面板部分被胶水封死，现场不借助设备根本打不开，所以我们只能看看屏幕的转轴部分。大部分的摄像机转轴都是360°旋转，这就对转轴的质量提出了比较严格的要求。

可以看到佳能FS11的转轴为全金属制成 硬度十分高

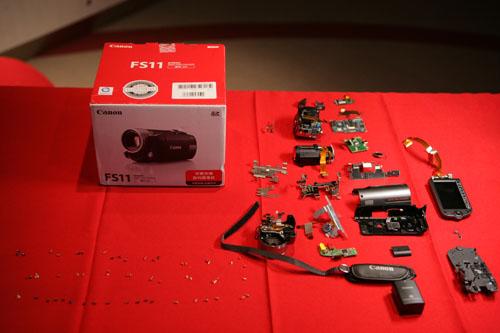

一部DV 就被拆成桌子上的这些原件

观后感：现场看DV的拆解是一件很过瘾的事情，一台完整的DV瞬间就变成了一堆零件，而这些零件的做工之细腻远远超出了我的想象。当然给我震撼最大的莫过于闪存式DV内部的结构，通过拆解发现FS11的内部结构严丝合缝十分精密，各个部件之间很少会有空隙，完美的利用了每一分的空间，我想，如果未来镜头结构不发生革命性的改变，那么目前大光变闪存式DV的体积就再也不会有缩小的可能。
