为了积极响应国家关于节能环保的号召，各大IT厂商纷纷行动，推出了节能型的环保的产品。而作为电脑的动力之源—电源，其性能的优劣更是直接关系到电脑各部件的稳定与否，受关注程度也是居高不下。近来，很多电源厂商在推广自己的产品时，都会提到“功率因素高达0.99”“主动PFC设计，节能环保型电源”“待机功耗小于1W”等节能环保口号。但对于很多消费者而言，他们对电源节能环保的概念并不是十分了解，面对厂商各式各样的宣传更是摸不着头脑。针对这样一个普遍的现象，我们天极网组织了此次的电源横评。

由于美国房地产次级抵押贷款市场的癣疥之疾，全球金融系统开始面临自1929年以来的最大金融危机。曾几何时在金融界翻云覆雨的华尔街已风光不在，欧洲乃至全球经济体系的大佬—美国更是自身难保，金融风暴正在逐渐席卷全世界......

雷曼兄弟离职员工

而全球经济的紧密联系，使得正处于高速发展的中国也不能幸免于此次金融危机。人们发现物价开始上涨，楼市正在下滑。在这样的一个非常时期，我们更是应该坚决执行节能环保的策略以保证我国的可持续发展。

为了积极响应国家关于节能环保的号召，各大IT厂商纷纷行动，推出了节能型的环保的产品。而作为电脑的动力之源—电源，其性能的优劣更是直接关系到电脑各部件的稳定与否，受关注程度也是居高不下。近来，很多电源厂商在推广自己的产品时，都会提到“功率因素高达0.99”“主动PFC设计，节能环保型电源”“待机功耗小于1W”等节能环保口号。

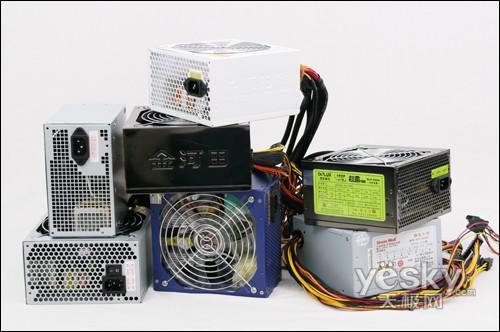

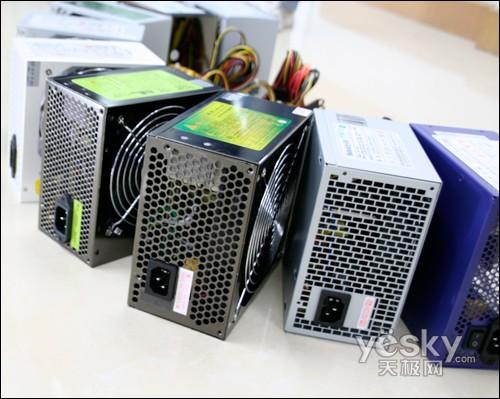

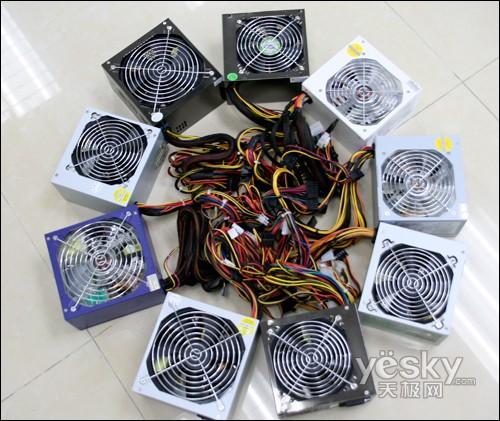

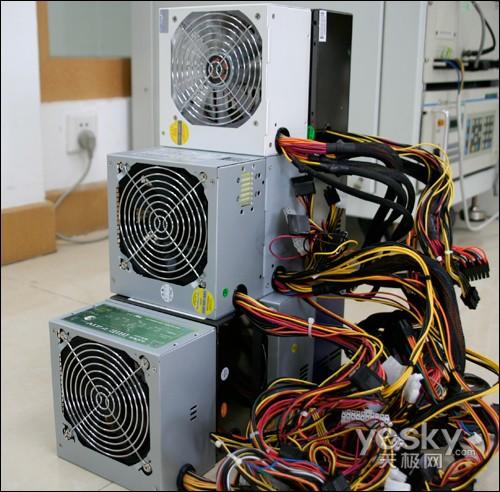

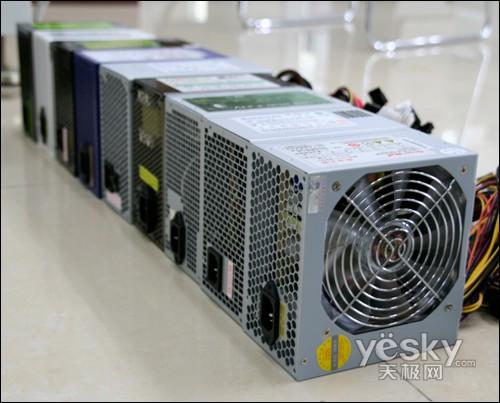

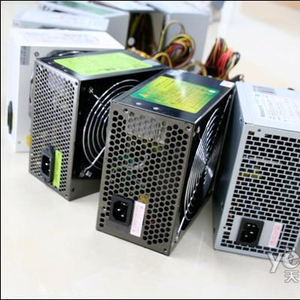

但对于很多消费者而言，他们对电源节能环保的概念并不是十分了解，面对厂商各式各样的宣传更是摸不着头脑。针对这样一个普遍的现象，我们天极网组织了此次的电源横评。本次横评我们将介绍有关电源的节能环保规范，此外我们还征集了市场上比较常见的，针对普通消费者额定功率在300W的7款电源产品进行横向测试，以期能给广大用户在选购节能环保电源的时候提供比较有利的参考。

从电源的发展历史谈节能

还记得几年前的DIY装机市场上，很多朋友在装机的时候基本上都不考虑电源。他们更加注重的是PC的性能，因此他们会在CPU和显卡上绞尽脑汁，而电源只不过是装机完成时一个随便增加的部件而已。而经销商们也乐意看到这样的状况，于是乎大量的劣质、缩水电源流入了千家万户。不过奇怪的是，在当时并没有很多电脑会因为电源的而出现问题，就其原因主要是在P4以前的时代，一台整机的功耗也不及如今的一块显卡，在低功耗的庇护下劣质缩水电源的隐患自然被隐藏了下来。

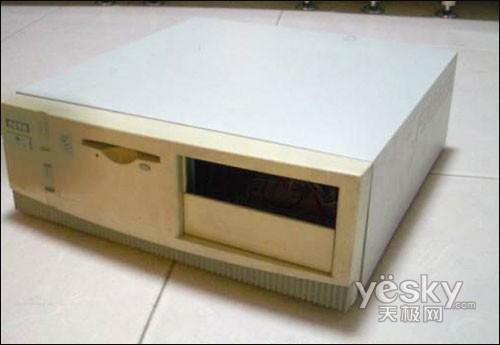

486时代的卧式机箱

而随着硬件设备特别是CPU和显卡的高速发展及更新换代，PC对供电的要求大幅提高，而电源作为直接影响到整部机器的稳定运行和整体性能发挥的外设部件，其重要性也开始在人们面前逐渐展露。

电源产品发展至今已经经历了差不多3大阶段，分别是AT、ATX、ATX12V，而目前最新的ATX12V标准则是intel在08年推出的ATX12V 2.31版。其实电源的变更，主要也是为了适应PC产品的技术更新。目前随着处理器工艺的逐步提高，CPU的功耗则是越来越小，不过于此同时显卡这个电老虎则开始初露端倪。但令人高兴的是整合显示芯片技术的高速发展使得人们可以更加明确的选购自己需要的PC部件。可以说目前的电脑用户正开始出现两极化的发展，一部分用户属于家庭娱乐型的用户，他们只需要选择双核处理器+集成显示芯片的主板，这样的搭配即节省开支又能减少能耗的消耗。而对于游戏有极限追求的玩家则会考虑更高的4核处理器搭配高性能独立显卡。

正确认识电源的转换功率

随着电脑技术的不断发展，和人们认知水平的提高，高功耗电源已经不再是人们竞相追逐的对象，越来越多的人们开始关注电源的转换效率。那么到底什么是电源的转换效率呢？

转换效率就是电源的输出功率除以输入功率的百分比，它是电源一项非常重要的指标。由于电源在工作时有部分电量转换成热量损耗掉了，因此电源必须尽量减少热量也即电量的损耗。而我们在这里提到的额定功率300W指的就是电源的输出功率为300W，但要提供这样的一个功耗，我们的电网往往要提供更大的功耗才行。比如一款额定300W电源的转换效率为65%，那就是说实际上您需要消耗的功耗为300÷65%=462W。由此可见，如果一款电源的转换效率越高，在提供相同的额定功耗下实际消耗的功耗就相对较少。

另外这里还有必要提及的是电源的PF值，及功率转换因素。

功率因数表征着电脑电源输出有功功率的能力。功率是能量的传输率的度量，在直流电路中它是电压V和电流A和乘积。在交流系统里则要复杂些：即有部分交流电流在负载里循环不传输电能，它称为电抗电流或谐波电流，它使视在功率（电压Volt乘电流Amps）大于实际功率。视在功率和实际功率的不等引出了功率因素，功率因素等于实际功率与视在功率的比值。所以交流系统里实际功率等于视在功率乘以功率因素。

功率因素=实际功率/视在功率只有电加热器和灯泡等线性负载的功率因素为1，许多设备的实际功率与视在功率的差值很小，可以忽略不计，但像容性设备如电脑的这种差值则较大。

或许您一时不能理解什么是功率因素，但有一点一定要明确即：功率因素绝对不等于电源的转换效率，因为在实际的买卖过程中还是会有部分奸商将此二者概念混淆，以欺骗消费者。

国际80Plus与能源之星认证介绍

　谈到电源的节能性，这里就不得不提高一个著名的电源认证：80Plus。虽然80PLUS早在08年以前就已经出现，但真正开始引起人们的广泛重视和开始走向普及的却是在最近这两年，特别是INTEL在07年发布ATX12V 2.3版电源标准以后，80plus便开始流行起来。

"80 PLUS"是由美国Ecos Consulting负责执行的一项全国性节能奖励项目，旨于鼓励制造商针对需高效电力供应的桌上型计算机与服务器，整合内部电源，使其在20%，50%与100%等负载点下皆能发挥至少80%以上的使用效能，减少不必要的成本消耗。

不过真正将80PLUS规范整合的是2007年7月20日美国发布的能源之星4.0标准，它对电源产品的转换效率作出了规定，其中最主要的指标规定则是电源产品转换效率至少达到80%，能源之星4.0的出现正式将电源的节能环保提高到一个全新的高度。能源之星4.0以及80PLUS认证均要求电源产品转换效率必须达到80%，而80PLUS认证在这一方面作出了更具体的规定，分别是PC在20%、50%、100%负载环境下转换效率均达到80%以上和额定负载情况下的功率因数PF值需要大于0.9，待机功率必须小于或者等于1W。不过目前真正能达到80PLUS标准的产品多为一些品牌高端旗舰产品。

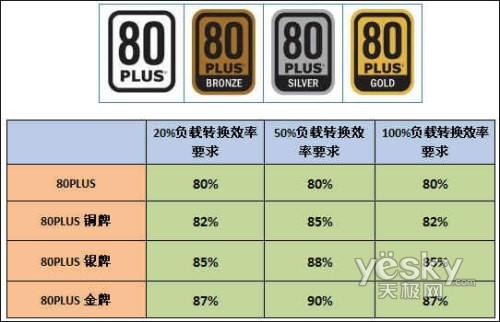

80PLUS的风行，使得越来越多的厂商开始将其产品送测，以通过80PLUS标准。而到了08年，80PLUS再次细分为金、银、铜三大标准，以对电源产品推出更高的要求。只要是获得80PLUS认证的电源在产品都可以在其官网上查阅到。http://www.80plus.org

另外目前最新的能源之星5.0也已经在制定之中，预计将在2009年的7月份公布，有兴趣的朋友可以点击以下网址了解更多内容。http://www.energystar.gov

国内强制认证标志知多少

节能是指电源的电能利用率而绿色环保则就是说电源产品的用料了。目前我们的生活环境正遭受道各种各样的污染，这其中又以电子类产品的污染尤为严重。而电源作为一款被长时间且被大量使用的电子电气类产品，当然也有其必要的认证体系及标识，并且各个国家所制订的针对电子类产品的环保认证和标识也各不相同。在我国主要是3C认证。

首先3C认证是我们国内的强制性产品认证，一般作为电源产品来说都必须要通过该认证，从而保证电源与其他电子、电器产品之间的安全，并且CCC认证的电源都有PFC电路。另外我国也已经制定了《电子信息产品污染控制管理办法》，并推出了的“e”和“10”这两种标志。“e”代表该电子产品不含有毒有害物质或元素，是绿色环保的产品，其废弃后可以回收利用，不应随意丢弃。而“10”则表示该电子信息产品含有某些有毒有害物质，在环保使用期限内（10年）可以放心使用，超过环保使用期限之后则应该进入回收循环系统。

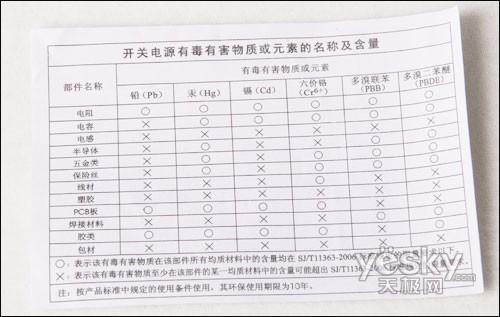

以上是金河田电源包装中的有害物质说明表，需要指出的是本次评测的电源产品中只有有限的几款电源提供了类似于上面的说明书，对于这些厂商务实的态度，笔者表示认可。

另外由于我国的很多电子类产品都出口欧美等国家，欧盟ROHS标识也是大家经常看到的。其主要针对电子电气产品中的铅Pb、镉Cd、汞Hg、六价铬Cr6+、多溴联苯PBBs、多溴联苯醚PBDEs六种有害物质进行限制，以后也将对更多的有害物质进行限制。

当然环保标识绝对不仅仅是上面介绍的几种，大家往往会在一个品牌的高端产品上看到满满的一堆标识，但这样的情况是绝对不会出现在中低端产品上的。毕竟通过每一项认证，都需要缴纳一定的费用，正所谓羊毛出在羊身上，最后直观的体现就是产品高昂的价格。因此大家在购买电源产品时也不一定非要死认标识，但一些强制性的标识比如3C认证还是应该有的。

在了解了有关电源的节能和环保方面的知识后，再让我们来简单了解下电源内部各种主要元器件及其工作原理。

高压市频交流输入 → 一、二级EMI滤波电路（滤波） → 全桥电路整流(整流)+大容量高压滤波电容(滤波) → 高压直流 → 开关三极管 → 高频率的脉动直流电 → 开关变压器（变压）→ 低压高频交流 → 低压滤波电路（整流、滤波） → 稳定的低压直流输出

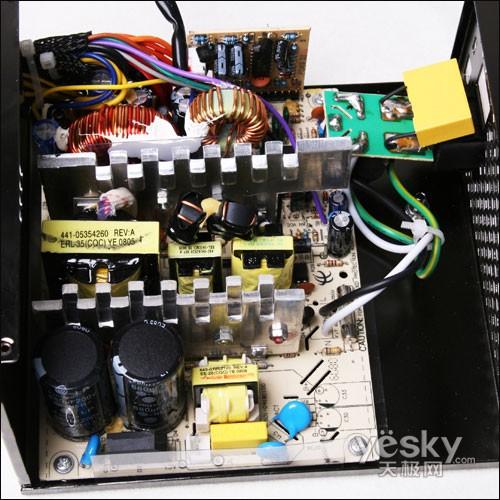

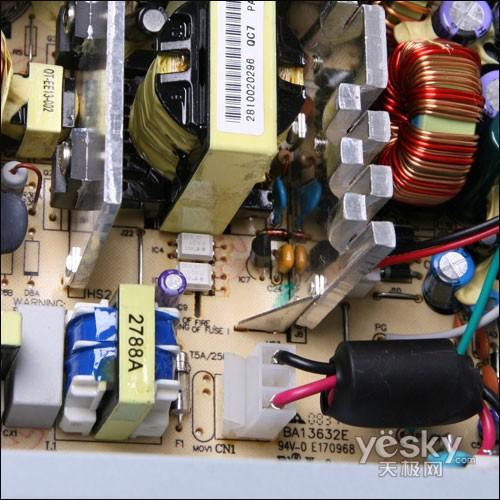

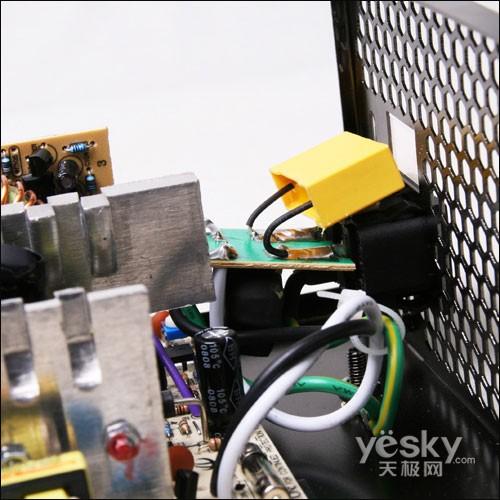

一二级EMI电路

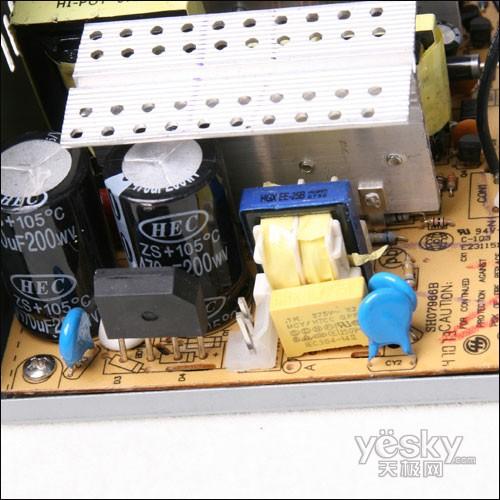

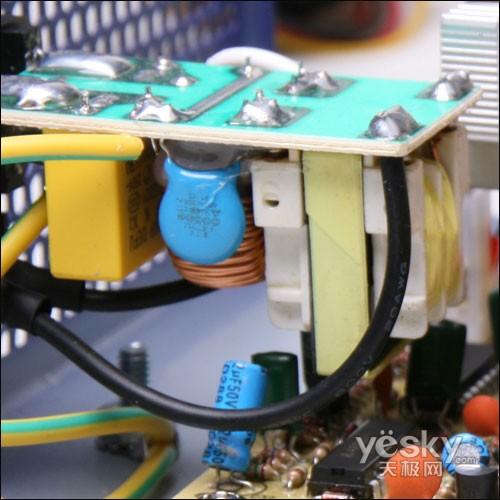

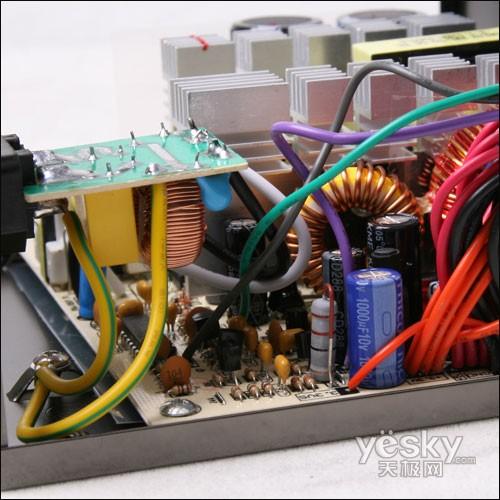

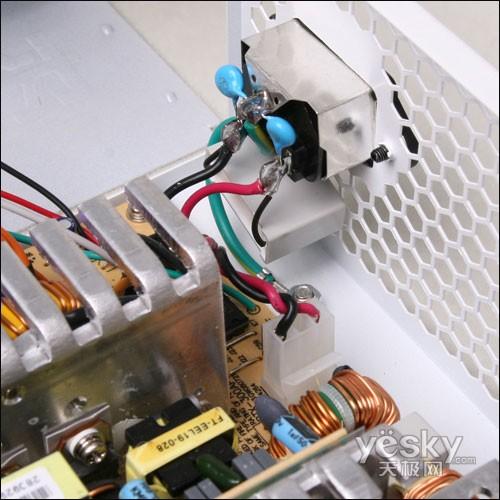

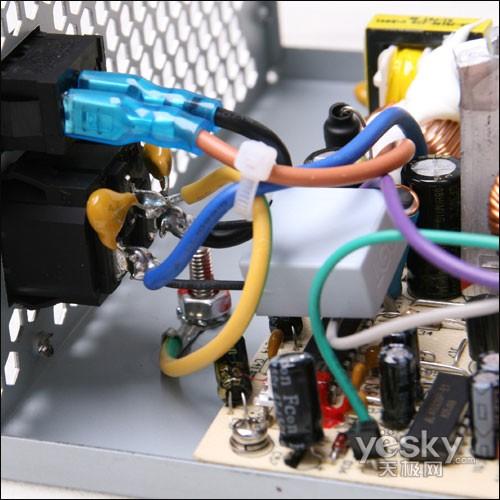

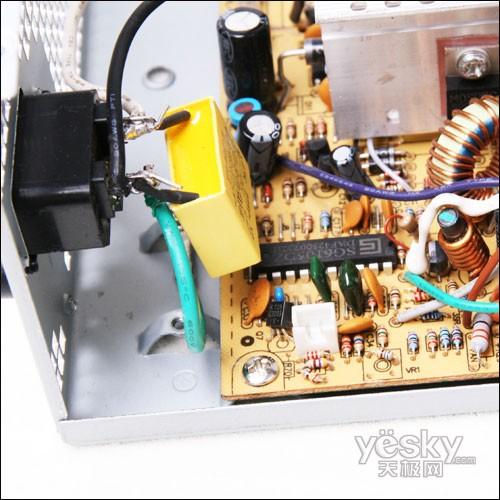

EMI电路能有效的滤除市电高频杂波和同相干扰信号，还能将内部电路干扰信号屏蔽，消除其对外电的影响。一款优质的电源，最基本的就是拥有完整的一、二级EMI滤波电路。

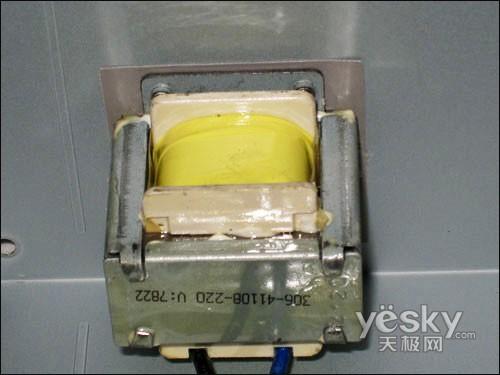

被动PFC

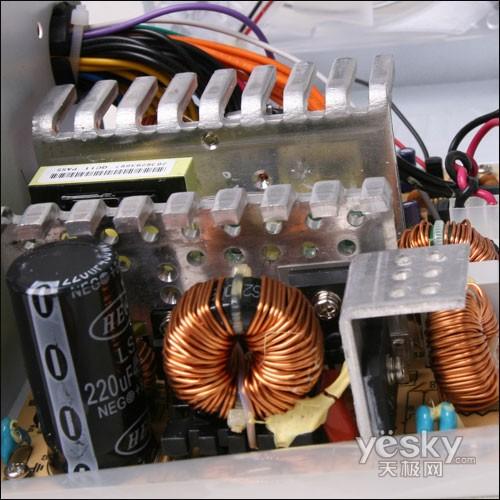

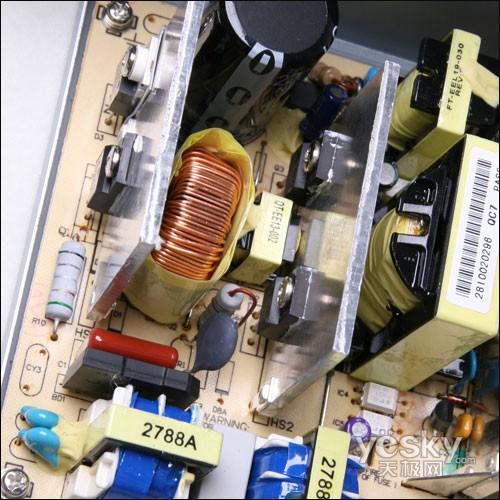

当然PFC电路也是必不可少的。PFC电路一般设计在第二层滤波之后，全桥整流电路之前，它在增流滤波电路中有着非常重要的作用，可以在将交流电转换为直流时提高电源对市电的利用率，减少电能损耗，同时使用PFC能减少电源对市电和其它电器的干扰。

PFC电路一共有两种，一种是无源PFC(也称被动式PFC)，它一般采用电感直接串联在整流电路中，成本较低，功率因数一般只有70％左右；另一种是有源PFC(也称主动式PFC)，采用完整的开关转换器电路设计，能让整流电压不随市电变化而波动，功率因数可高达90％以上，但是相对成本也高很多。另外主动式PFC一般耐受电压可以从90V到270V，，并具有低损耗和高可靠等优点；可用作辅助电源，而不再需要辅助电源变压器，输出DC电压纹波很小。并且在使用了主动PFC后，也不需要较高容量的滤波电容。

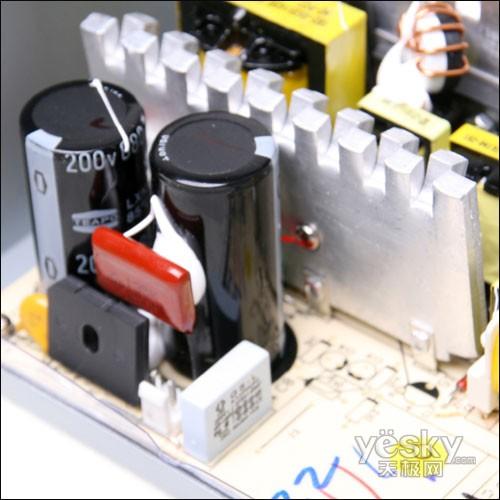

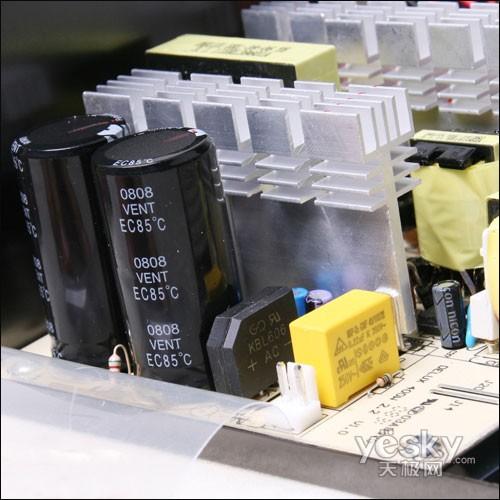

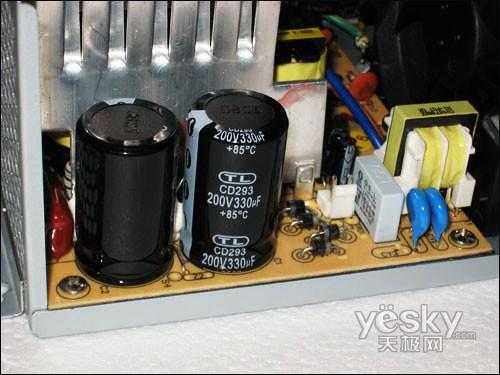

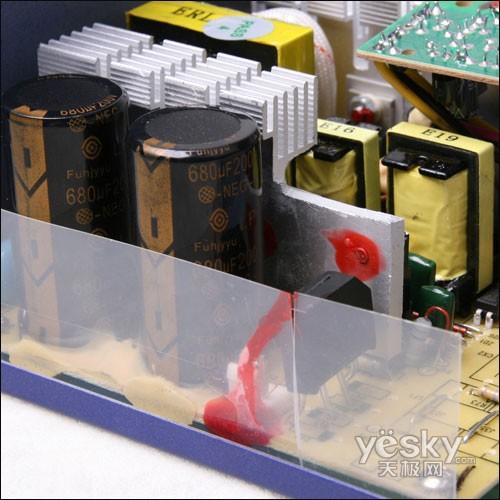

电流由四个二极管对其进行全桥整流，将交流电转换成脉动的直流电，然后输入整流滤波电路，在经过滤波电容滤波后，成为较稳定的高压直流电。这里由于不同电源电路设计的不同，滤波电容的容量也是不相同的。

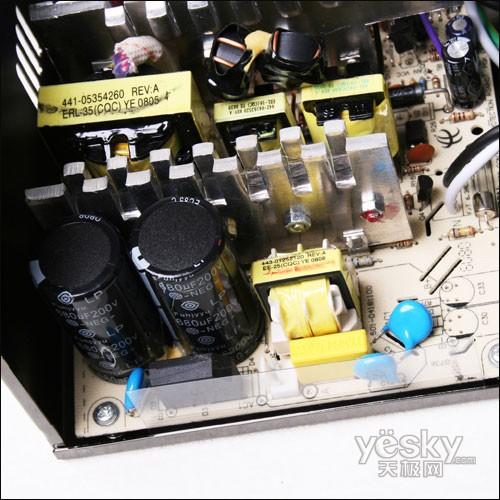

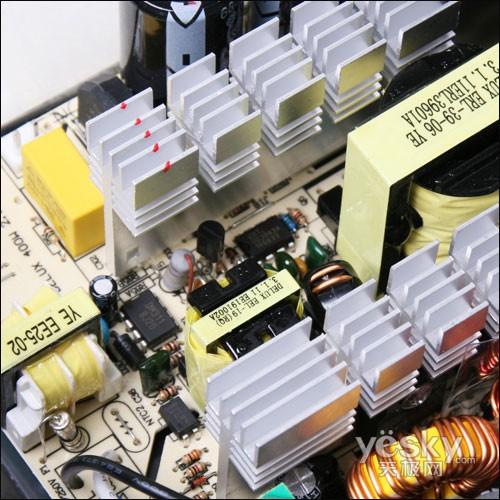

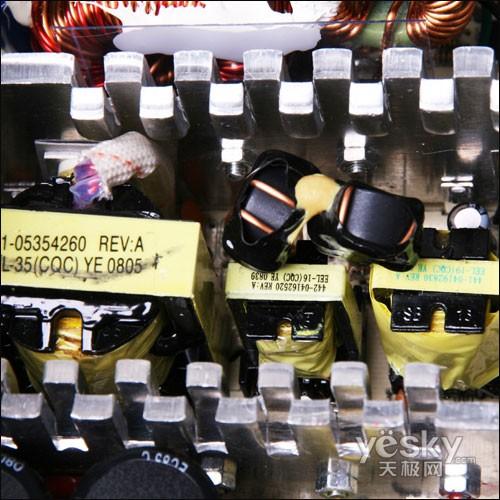

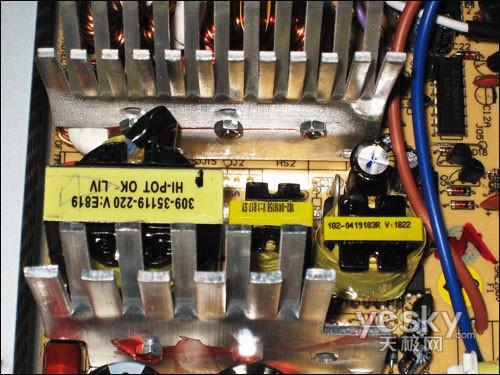

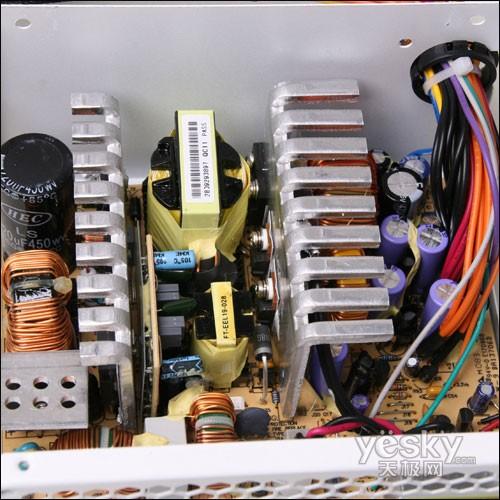

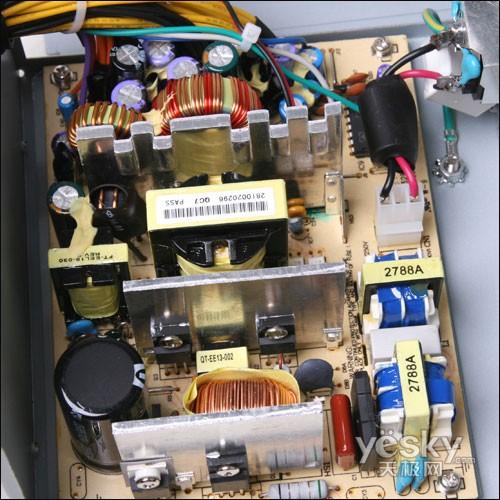

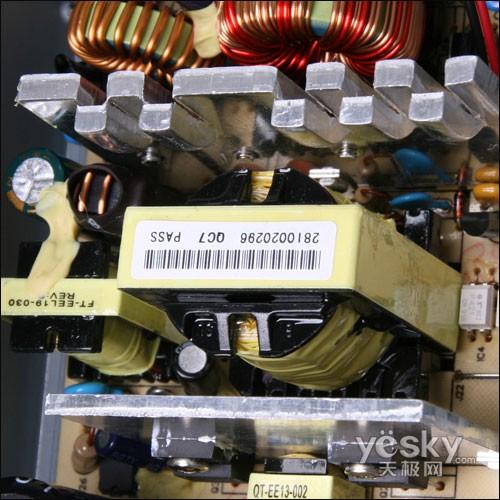

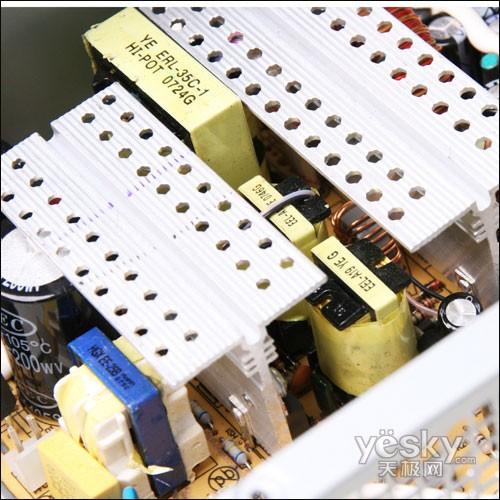

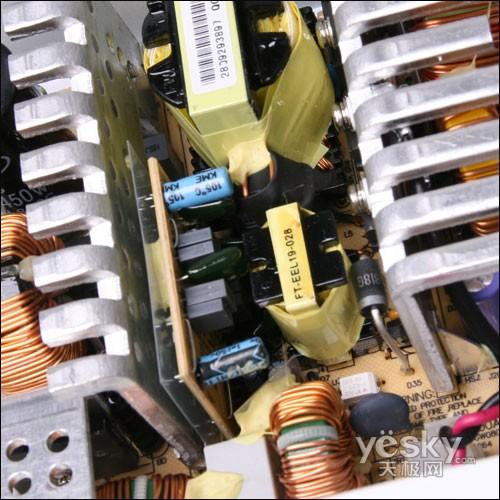

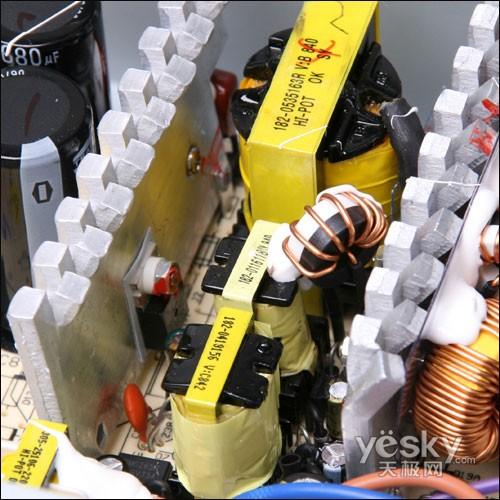

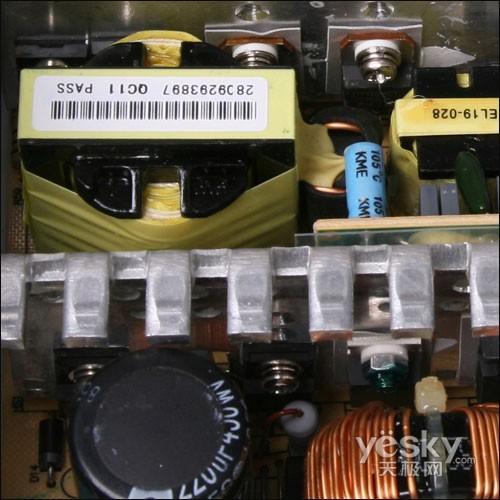

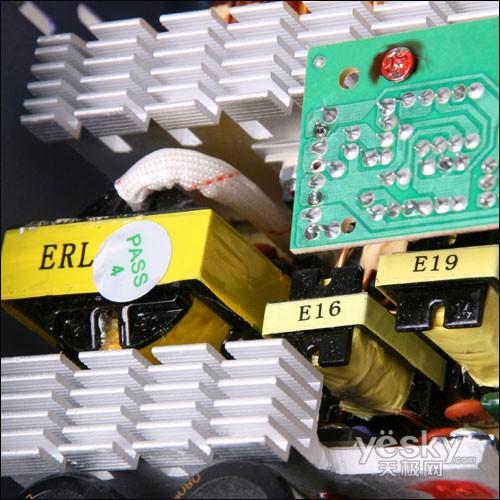

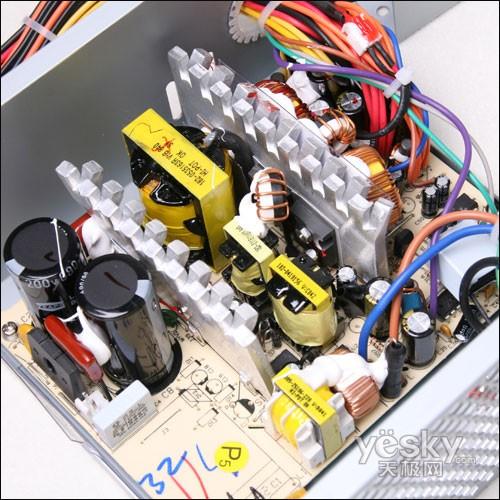

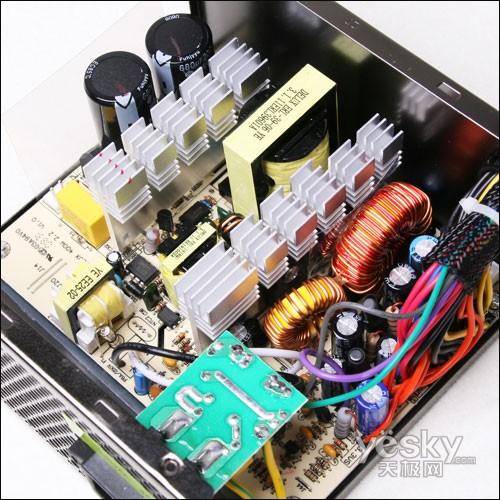

接下来电流进入的就是开关电路，开关电路由高频变压器和开关三极管共同组成，是电源最最核心的部分。上图从左到右依次是主变压器、辅助变压器和待机变压器。电流由开关管轮流导通变成脉冲电压，并输送到主变压器，由变压器实现降压目的。辅助变压器作用是驱动开关管工作，待机变压器的作用是为电源主电路供电，同时主板唤醒功能也通过它实现。我们在考察一款电源的时候 ，也可以通过目测其主变压器的大小进行大致考量，一般的劣质电源所使用的主变压器都很小。

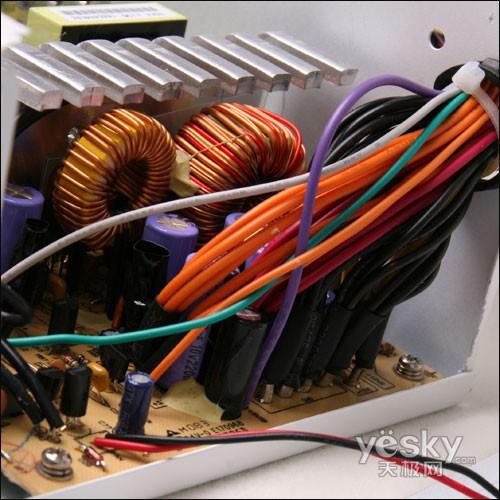

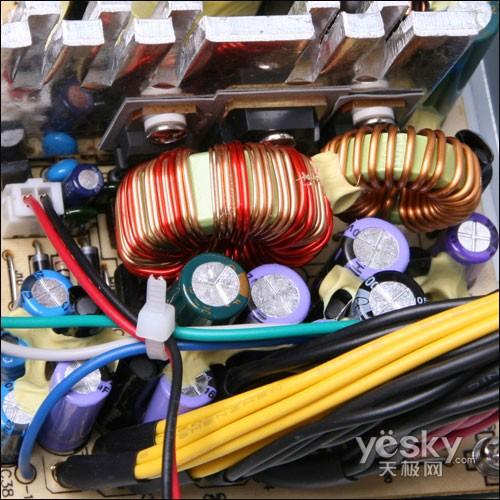

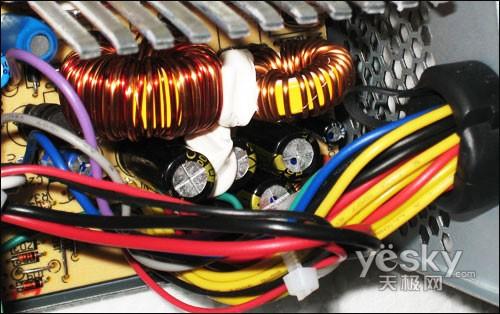

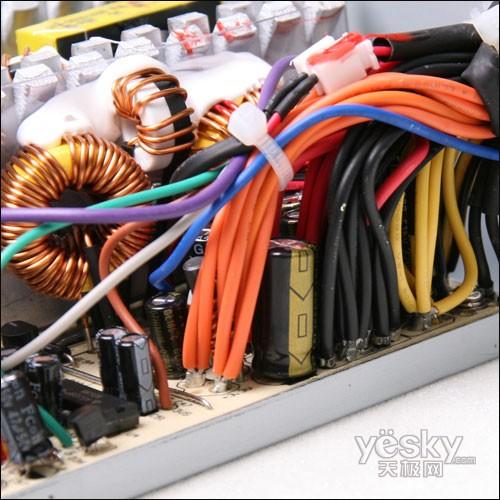

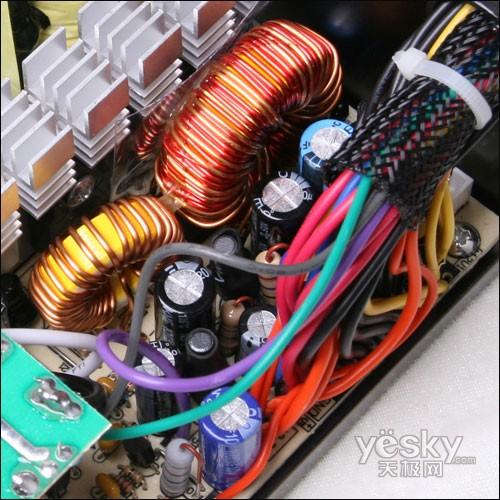

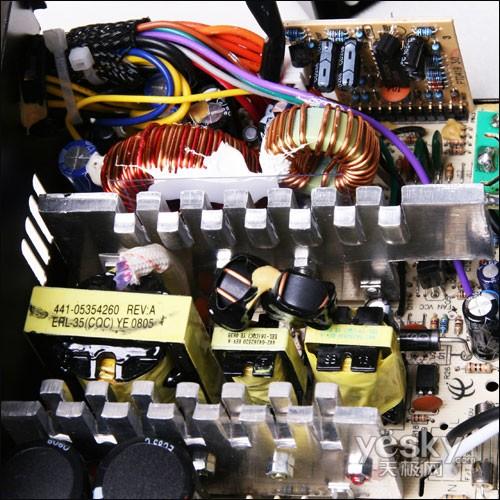

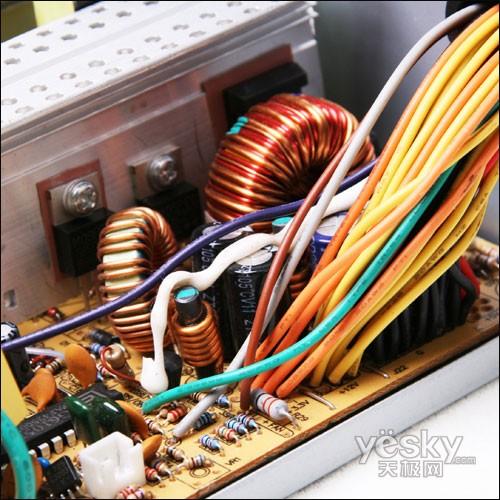

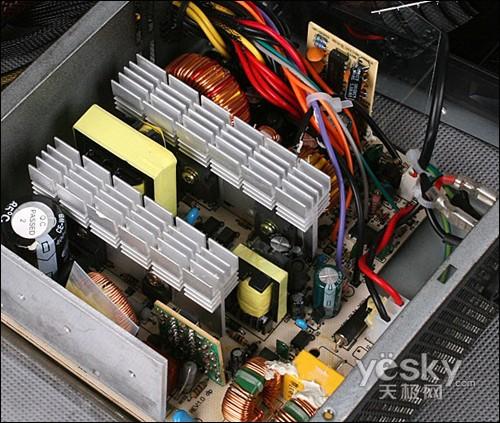

在经过前面降压之后的低压脉动直流电仍然需要整流和滤波后才能输出纯净的电流供主机使用，这一步骤就要靠电源的低通滤波电路完成，低通滤波电路由许多二极管、电容和几颗硕大的电感组成，用料的好坏直接影响到输出到主机的电源的纯净度，也是杂牌电源最喜欢省料的地方。

介绍完了电源的基本原理，笔者还有必要跟大家说说电源在选购时很容易碰到的几个误区。

误区一：最大功率≠额定功率

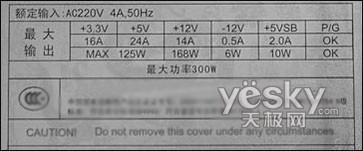

相信有些朋友到电脑城去配机，往往在购买电源时老板会拿出一款跟上图铭牌一样的电源来跟你说这款电源的额定功率就是300W，它这个最大功率就是额定功率的意思。这绝对是错误的！其实要说到这个错误，笔者只能感叹于中国的文字特色。其实最初在一些台湾等非本土电源上其标注的最大功率所指示的就是额定功率，可是到了国内却被一些不法分子玩起了文字游戏，将电源的极限功率标注为最大功率再又被一些奸商们将这些所谓的最大功率解释为电源的额定功率。

误区二：功率因数≠转换效率

这个笔者在前面已有介绍，功率因数主要针对的是PFC电路，虽然其也代表了一款电源的质量但绝对跟电源的转换效率是两码事。大家在选购电源的时候千万不要听信奸商所谓的转换效率高达90%芸芸，这种一般所指的都是电源的PF值，毕竟真正转换效率高达90%的电源实在是少之又少。

误区三：电源重量确定一切

很多朋友在选购电源的时候，总喜欢一味的用电源的重量来衡量这款产品的质量，这个做法虽然有一定的道理但也不是百分之一百的准确。特别是不同的电源产品电路设计不同，例如采用被动PFC电路和采用主动PFC电路的电源，明显在重量上因为多了一个“铁块”而重出不少，难道就说采用被动PFC的电源质量好么？不过如果您发现一款电源抓在手里轻漂漂的那不容质疑绝对不是好电源，虽然重的不一定是好电源，但特别轻的绝对是那些用料节省的劣质电源。

我们是如何测试的

电源的测试与其它硬件测试不同，无法简单的从软件表现出电源的好坏，另外有些Diyer喜欢用OCCT这个软件来对电源进行测试，但是OCCT有其自身的局限性，加上BIOS读取电压值的误差，导致OCCT的测试结果仅仅只能代表一项参考值，而并不具有权威性。想要真正反应电源的性能与质量，只有通过专业的电源测试设备才能得出结果。本次电源的横评我们很荣幸得到了国内著名电源生产厂商航嘉科技的大力支持，为我们提供了专业的Chroma电源供应器自动测试系统进行测试，在此我们特别感谢提供测试设备的航嘉公司。

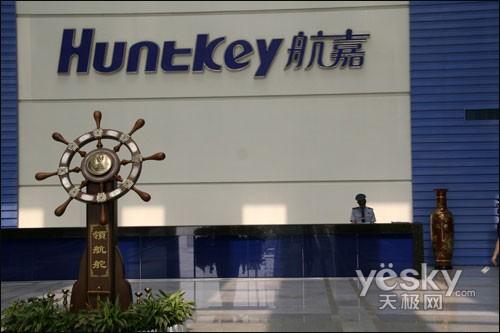

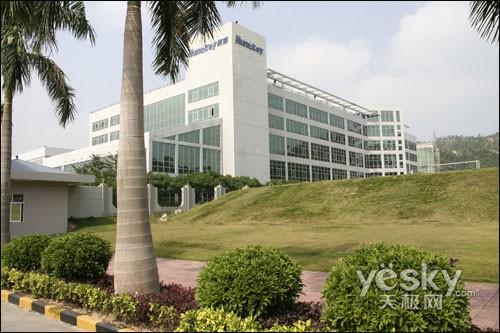

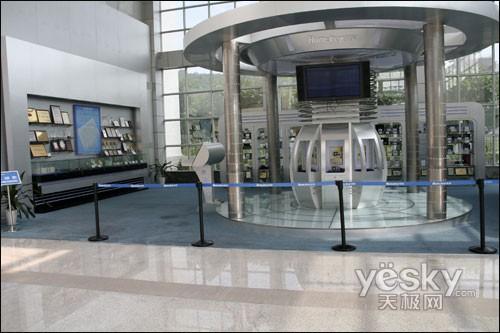

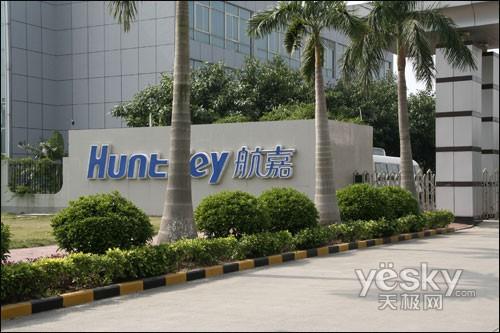

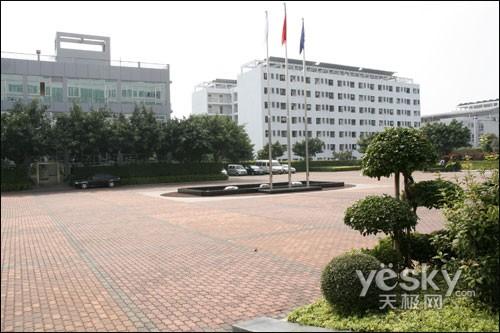

航嘉成立于1995年，是从事电源供应器和电源系统开发、设计、制造及销售一体化的专业电源服务商。航嘉总部设在深圳，拥有目前中国大陆最大的PC电源生产基地。航嘉是一家极富创新性的高科技企业，拥有一支高水平的专业研发队伍和与国际接轨的研发体系，并与国内外高等院校、研究机构合作，共同拓展电力电子应用领域。为保持产品技术研发上的领先优势，航嘉不断加大研发投入力度，建立了先进的研发和实验平台，先后设立了EMC、MTBF、环境可靠性、安规、静音、风洞、电网环境模拟等专业实验室，具备了通过TUV/CE、UL认证及泰尔认证的能力。

作为国内一流的电源生产和制造商，航嘉当然拥有众多先进的检验仪器。

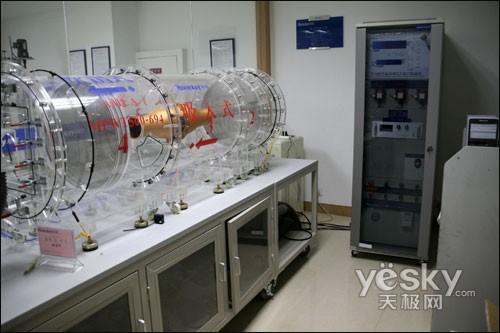

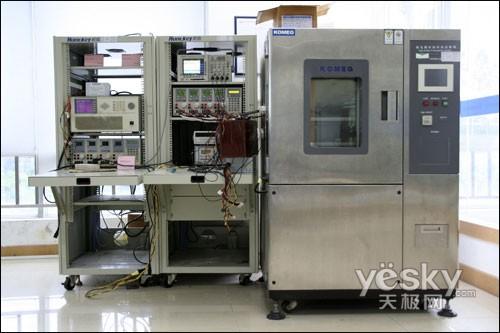

恒温箱测试仪与风力测试

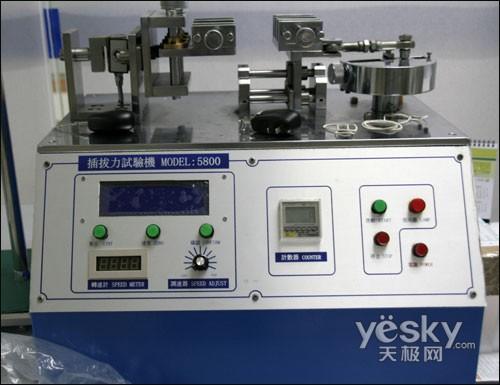

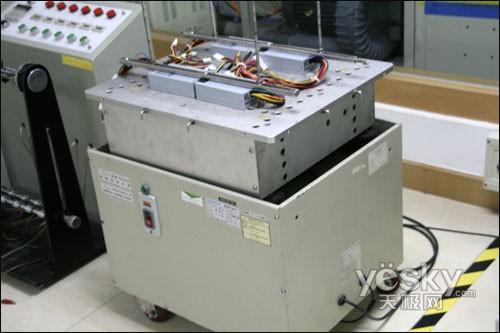

震动测试与插拔测试仪器

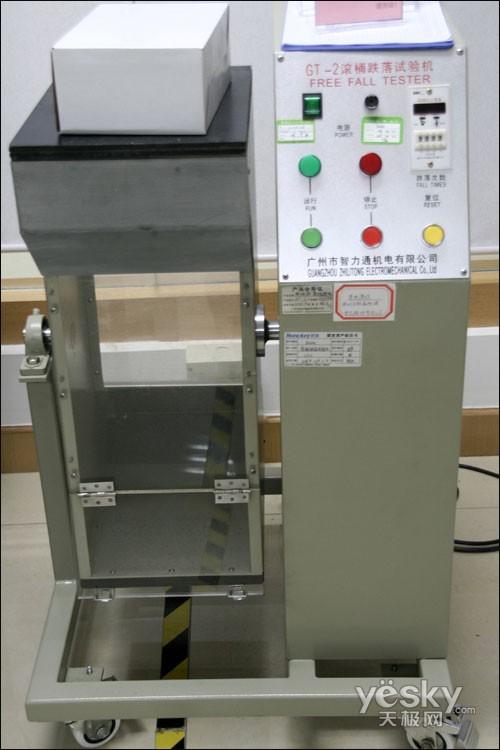

跌落测试

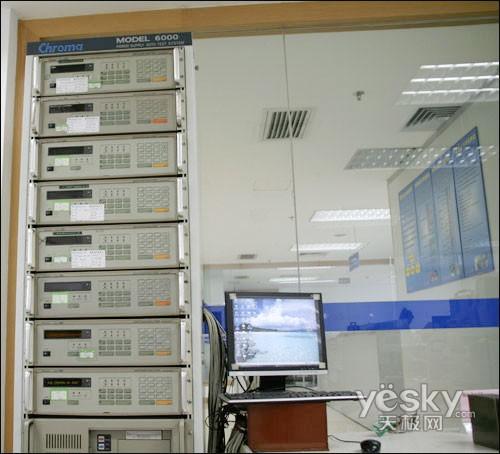

Chroma 6000专业电源供应器自动测试系统

本次进行电源测试的设备是Chroma 6000电源供应器自动测试系统。Chroma 6000是一台专业的电源供应器自动测试系统，内建多组测试项目，提供众多变化的硬件选择，如可程控交流/直流电源供应器，电子负载，数位电表，示波器，时序/杂讯分析仪和短路及过电压保护测试器。

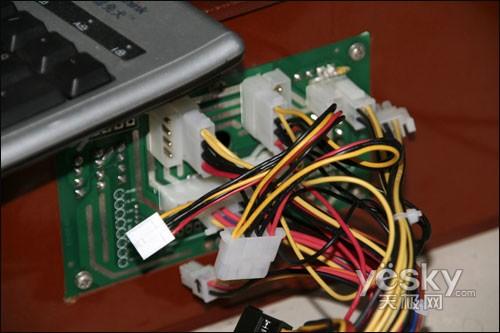

测试的时候就是将电源的各路输出接入到上图的插口内。

本次测试的项目包括消费者最关心的三种负载（100%满载，50%典型载，20%轻载）下电源的整体转换效率；还测试了电网跌落、综合调整率和纹波、节能5VSB等几十项与电源有关的测试项目，但限于篇幅以及读者的理解范围，我们将不一一列举，只针对三种负载下电源的转换效率和5VSB的节能情况以及电压调整和电网跌落这些项目做成对比柱状图，以便消费者一目了然、清楚每款电源的实际情况。

金河田实业有限公司是一家集研发、生产、销售、服务于一体的高科技民营企业，主要经营电脑机箱、电源、数码产品及键鼠等电脑周边产品，相信大家对金河田的机箱产品都非常熟悉，而其实它出品的电源在用户当中也拥有很不错的口碑。

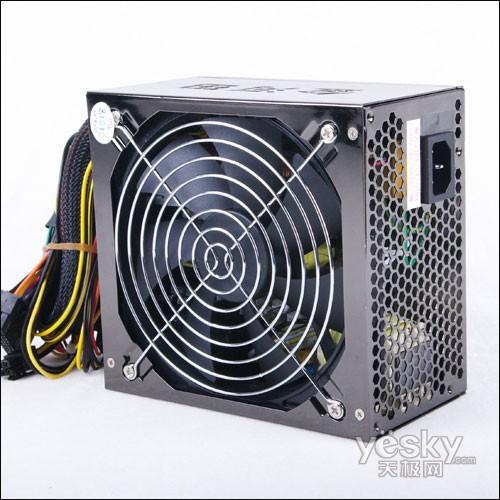

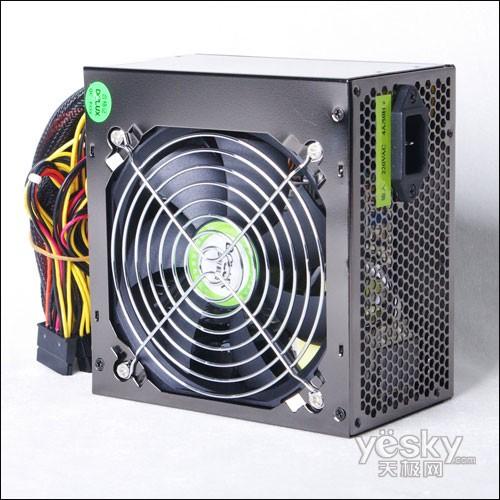

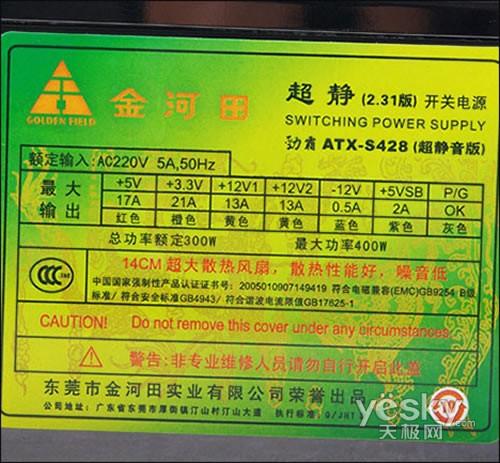

此款是金河田的劲霸系列 ATX-S428 2.31版超静音电源，额定功率为300W，最大输出功率可达400W，采用双路12V设计，各路输出参数为：12V1/13A，12V2/13A，5V/17A，3.3V/21A，电源用料和做工都受严格控制，并经过严格检测，具备过流、过压、欠压、过功率、过温度、短路等六重保护功能，并且通过了国家强制性3C认证。

　

　

　

　

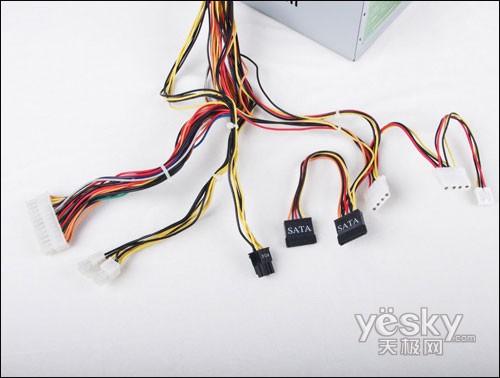

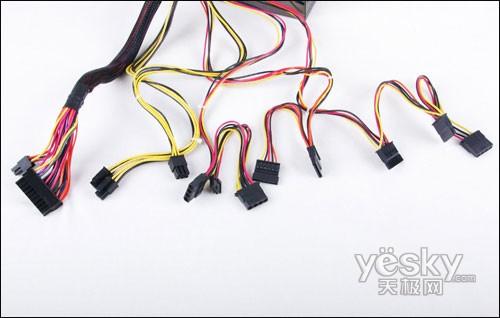

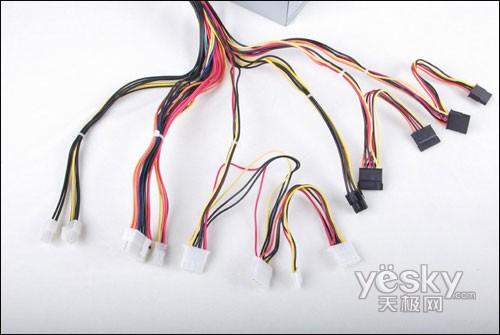

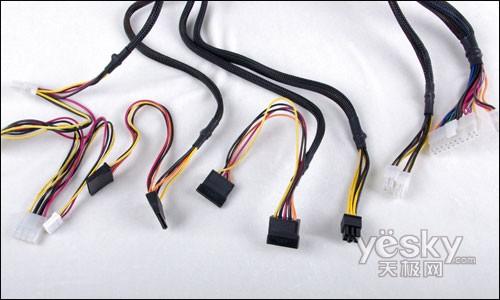

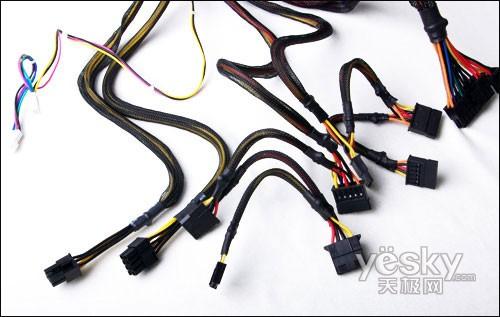

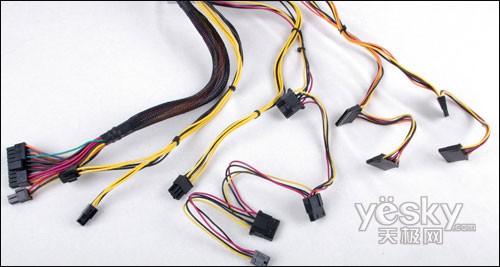

金河田劲霸电源提供了4个SATA接口而面对日渐减少的IDE设备，其只提供了3个大4pin接口，这也符合以后的发展规律。电源外部采用黑色镀镍工艺打造，主电源接口采用了黑色网状束线网，其它接口则是普通装束。另外金河田还提供1年保换3年保修的优质服务。

2008年，技展与深圳本土成长起来的企业----三诺集团合并，成立深圳市三诺技展电子有限公司，正式从一个纯台商投资企业转变成一个内资主导型企业。目前主要生产基地，位于深圳市龙岗区的工业园，总占地面积25万平方米。本次技展送测的电源是迅雷350V。

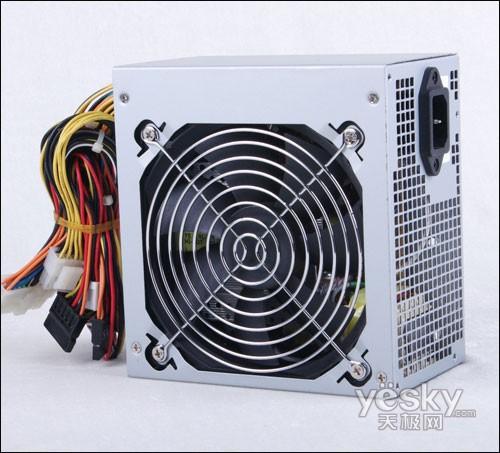

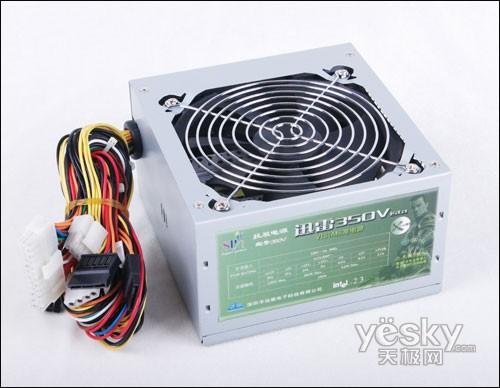

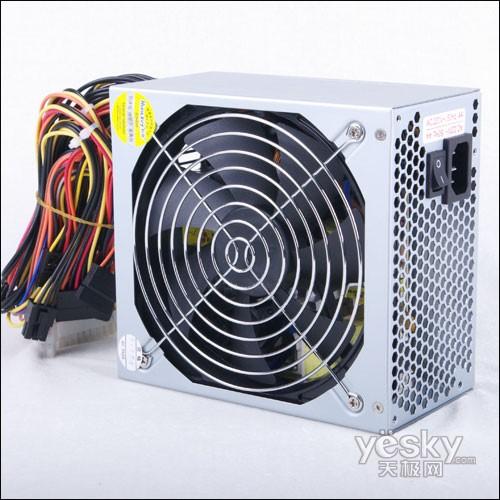

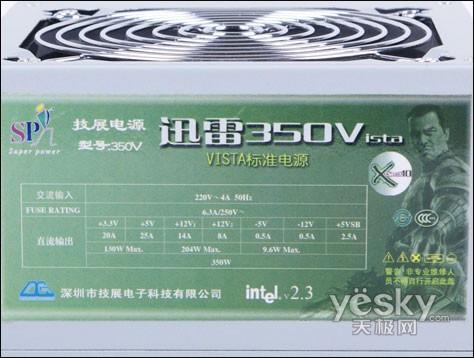

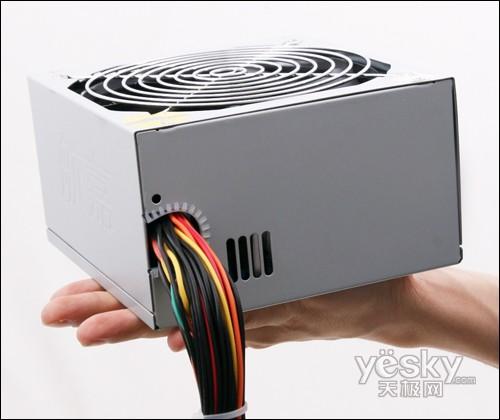

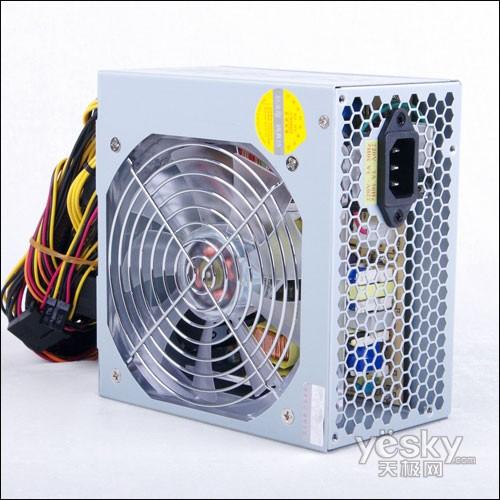

这款技展迅雷350vista电源采用常见的镀锌外壳，搭配12CM大风扇，电源外形设计简洁，没有过多的修饰，额定功率为300W。

　

　

　

　

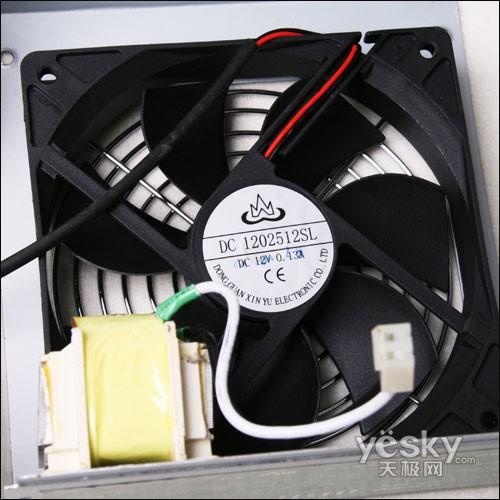

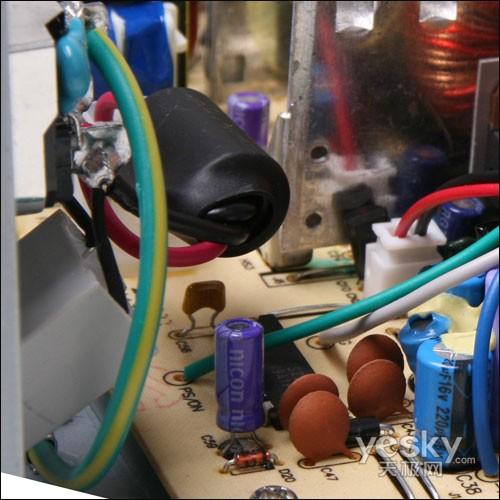

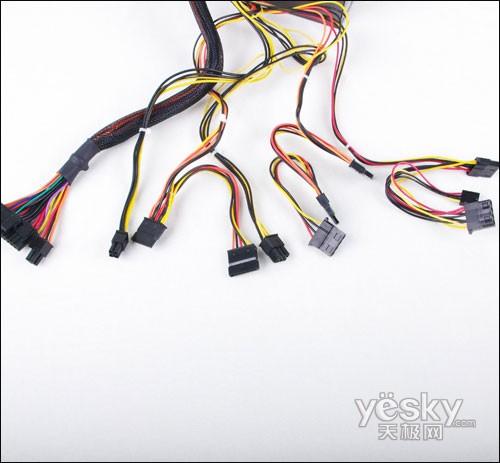

技展科技的这款迅雷350V电源采用12cm风扇设计，支持双路+12V电压输出，不过其只提供了2个SATA接口似乎有些偏少，另外从其内部的做工和用料来看，笔者认为想要输出300W的功率稍有吃力。产品售后服务为15个月包换，3年免费保修。这款电源的官方报价较高，但据笔者了解其实际成交价格还是不错。

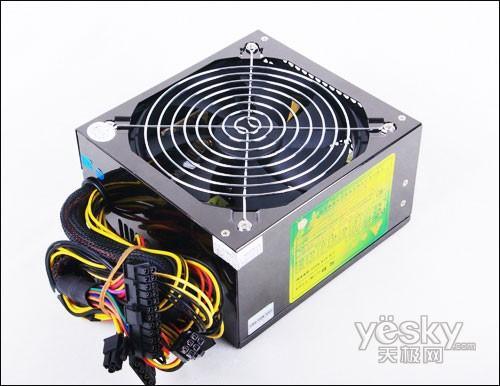

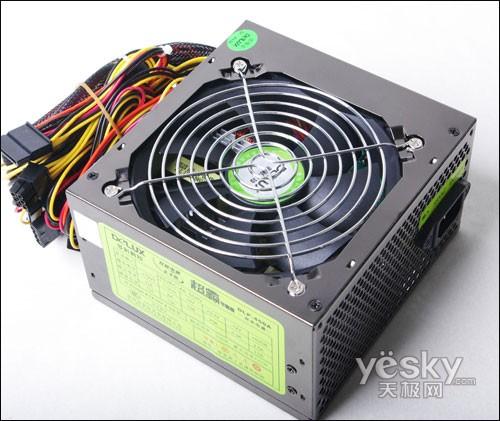

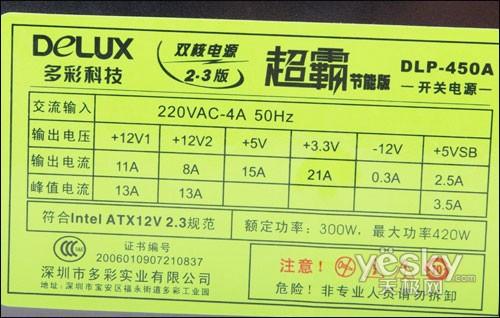

多彩超霸DLP-450A电源采用黑色的镀镍外壳，这种外壳通常用于高端电源上，它具备防锈、防腐蚀的优点，当然其成本也是超过普通镀锌钢板的。其支持INTEL ATX12V 2.3版电源设计规范，加强+12V1输出电流，支持主流VISTA高端显卡供电需求，为PC稳定运行提供强劲动力。

　

　

　

　

多彩的这款电源提供了多达5个SATA接口，极大的满足了用户的需求。完整的一、二级EMI电路设计，也保证了电源的输出电流的稳定。同样其也提供1年包换，三年保修的服务。

航嘉科技我想只要是DIY用户没有不知道的，而航嘉旗下的冷钻系列电源更是一直都受到广大用户的青睐。本次横评收到的是航嘉在7月份最新上市的冷钻超静音版电源。

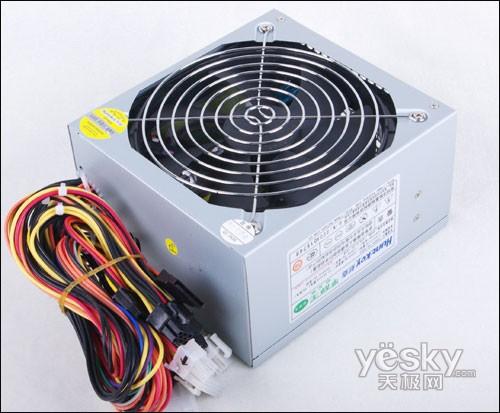

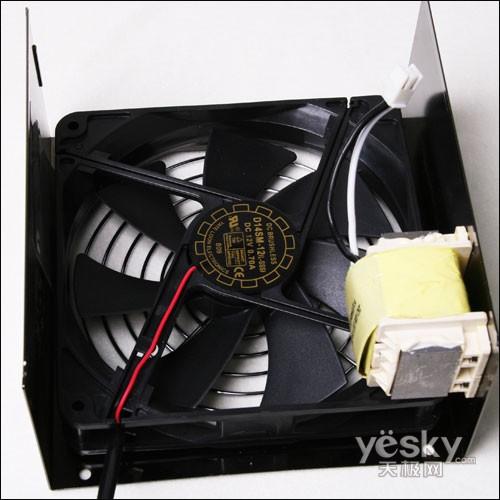

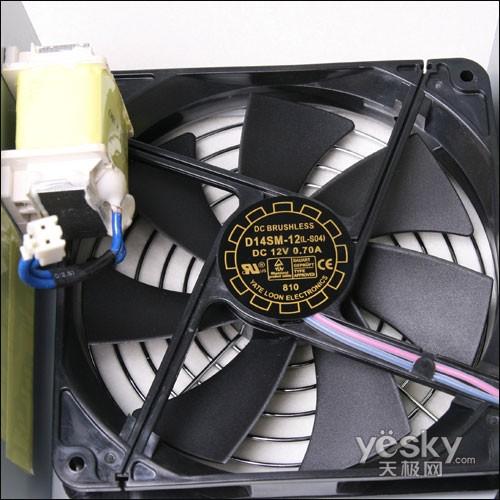

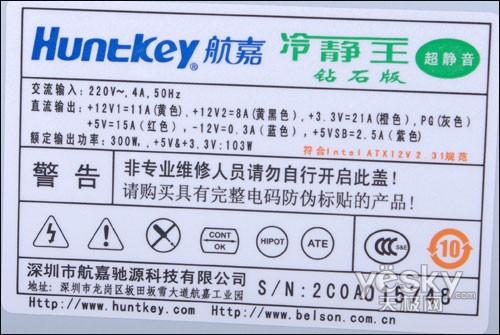

航嘉冷静王钻石超静音版采用镀锌钢板设计，保持了航嘉一贯的朴素风格。之所以要称之为超静音版，是因为这款电源不但采用了智能温控电路，14cm的大风车设计也使得其可以很好的控制噪音。

　

　

　

　

航嘉的这款超静音版电源主要针对噪音比较敏感的用户设计，扎实的做工和充足的用料保证了电流的稳定输出。售后服务为1年包换3年保修。

作为国内的老牌电源企业之一，长城电源也是一直深受广大用户的好评，本次长城一共送测了2款电源分别是长城宽网BTX-400KD和长城静音大师BTX-400SD。

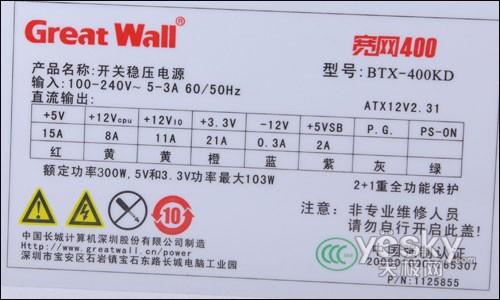

长城宽网BTX-400KD采用的珍珠烤漆外壳，尊贵典雅。不过这种烤漆的外壳也面临一个比较尴尬的问题，就是不耐磨，稍微的一点刮伤就会极其难看。

　

　

　

　

长城宽网BTX-400KD电源采用的有源PFC电路设计，可以耐受90-260V的宽幅电压，特别适合某些电网不稳的地区用户使用。售后服务为1年包换3年保修。

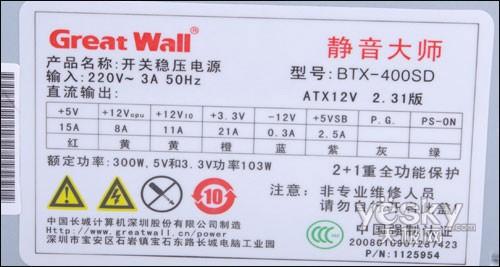

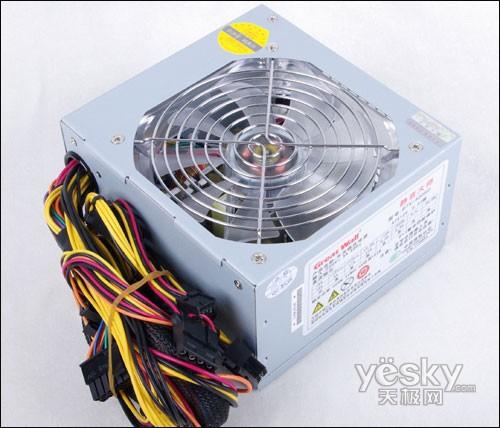

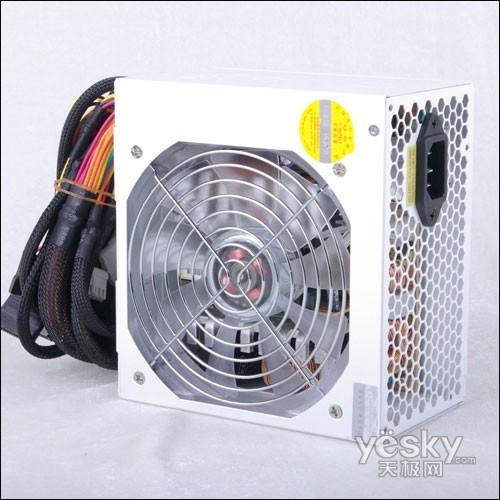

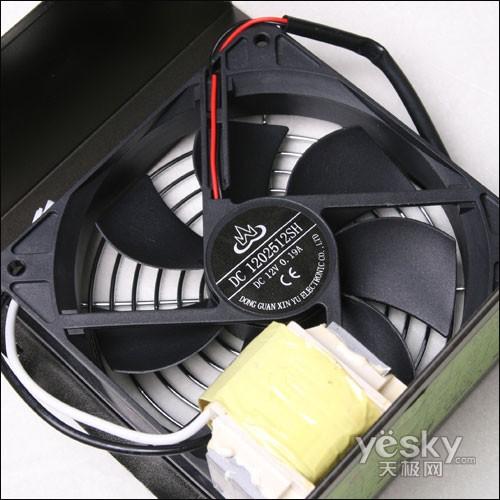

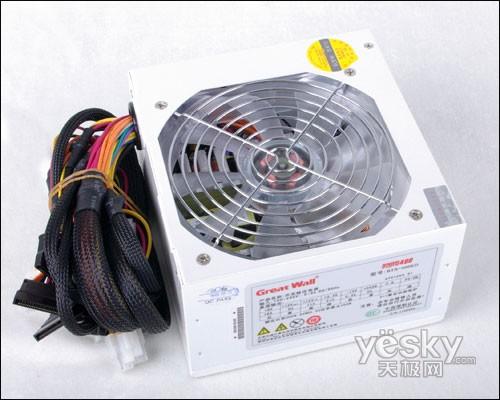

长城静音大师BTX-400SD是长城新近推出的一款额定功率为300W的静音电源，采用12cm大风车设计，辅以智能温控电路，使用户远离噪音的烦恼。

静音大师BTX-400SD采用的普通镀锌钢板，厚度约8mm，整体风格简单清爽。

　

　

　

　

长城的这款BTX-400SD采用主动PFC+双管正激电路设计，提供4个SATA接口，主电源接口采用了黑色网状束线网，其它接口则是普通装束，售后服务为1年包换3年保修。

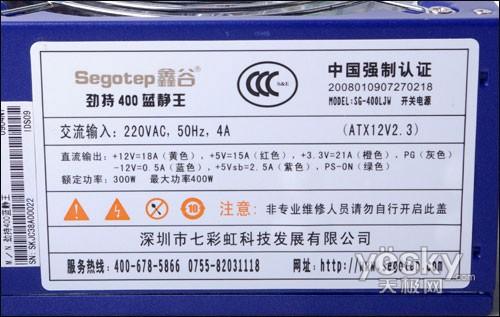

鑫谷电源一直以实标电源铭牌而被广大网友所称道，本次送测产品也是鑫谷最近的主打产品鑫谷劲持400蓝静王。

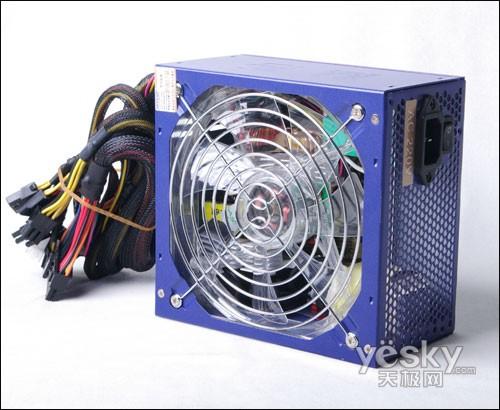

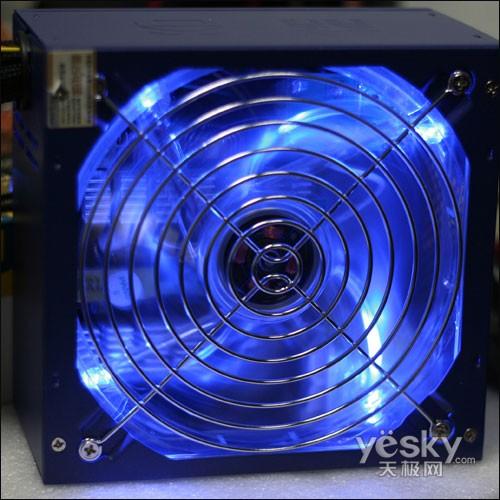

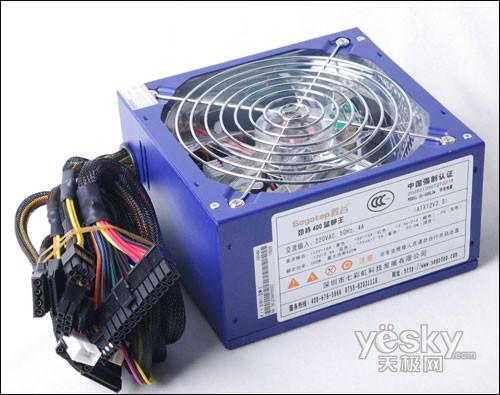

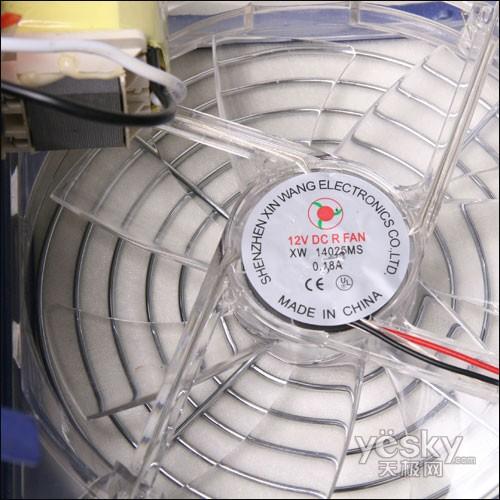

鑫谷的这款劲持400蓝静王也是我们收到的电源里比较特别的一款，采用蓝色镀镍外壳制造，并且在通电时风扇还会发出炫蓝的光彩。

　

　

　

　

鑫谷劲持400蓝静王采用的单路12V输出的设计，看来其主要面对的还是入门级双核用户。另外值得一提的是鑫谷的专利技术——超频卫士，该技术可以使得系统在关机后CPU风扇继续运转5分钟，快速降低关机后整机温度，延长整机寿命。同样鑫谷提供的服务也是一年保换三年保修。

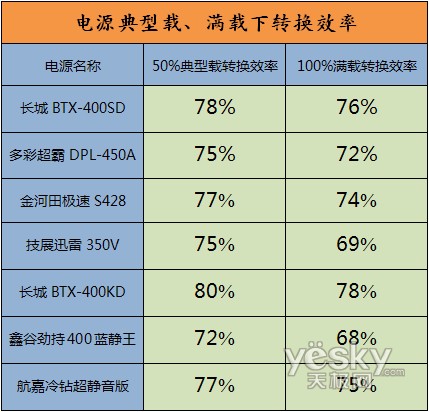

衡量一款电源是否节能，查看其转换效率就是最直观的方式。电源转换效率即在一定条件下电源实际输出功率和输入电源总功率的比值。电源转换效率是衡量电源性能一个非常重要的标准，所以也是这次电源横向评测中较重要的测试项目。本次测试项目一共分为2个负载情况下，50%典型载、100%满载。另外接合大部分用户的电脑使用习惯，其PC不可能长时间保持满负荷运转状态，而多是运行在典型负载环境附近，因此又以典型负载条件下的转换效率最为重要。

由上面的数据可以看到，本次送测的产品成绩整体都还不错，电源在典型载下的转换效率主要维持在70%-80%之间。特别是可以看到长城的宽网BTX-400KD在典型载的情况下转换效率达到80%，满载也达到了78%，令人满意。鑫谷和技展的两款产品在满载的情况下转换效率均未达到70%，有些遗憾。笔者在前面就说过，技展的这款电源用料相比其他几款产品稍逊一些，想要输出300W功率有些难度，果然在满载测试下成绩不是很理想。而鑫谷送测的是其蓝静王第一批工程样品，可能还是有些缺陷，相信其后期的市售成品会更稳定和优秀。

本文导航

• 经济危机带来的深度思考
• 从电源的发展历史谈节能
• 正确认识电源的转换功率
• 国际80Plus与能源之星认证介绍
• 国内强制认证标志知多少
• 电源的构造及工作原理
• 购买电源的小技巧
• 我们是如何测试的
• 我们的测试设备介绍
• 金河田S428电源拆解
• 技展迅雷350Vista电源拆解

• 多彩超霸DLP-450A电源拆解
• 航嘉冷静王钻石静音版拆解
• 长城宽网BTX-400KD电源拆解
• 长城静音大师BTX-400SD电源拆解
• 鑫谷劲持400蓝静王电源拆解
• 各种负载下电源的转换效率测试
• 电压的调整率对比测试
• 待机功率对比测试
• 七款电源称重测试
• 测试总结

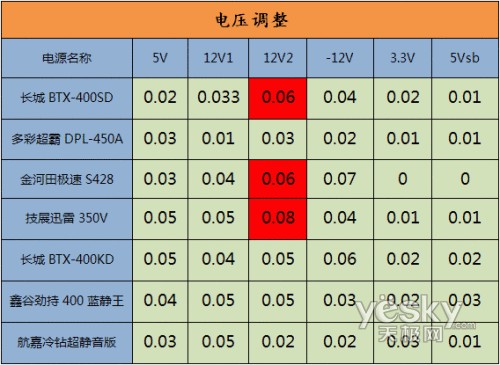

电压的调整率对比测试



很多用户在使用电脑的时候通常会担心电源的输出电压是否稳定，因为不稳定的电压很容易导致其他设备的硬件故障。而电源的电压调整率测试主要是测试输入电压由180Vac/频率47HZ变化至264Vac/频率63HZ的情况下，输出电压的变化情况。理论上电压的调整率在5%（-12V在10%）上下是正常的，如果过多的超出，长时间使用会对电脑设备产生一定的伤害。考虑到测试的误差，笔者认为，这几款电源的输出电压基本都在调整范围之内，符合要求。

本文导航

• 经济危机带来的深度思考
• 从电源的发展历史谈节能
• 正确认识电源的转换功率
• 国际80Plus与能源之星认证介绍
• 国内强制认证标志知多少
• 电源的构造及工作原理
• 购买电源的小技巧
• 我们是如何测试的
• 我们的测试设备介绍
• 金河田S428电源拆解
• 技展迅雷350Vista电源拆解

• 多彩超霸DLP-450A电源拆解
• 航嘉冷静王钻石静音版拆解
• 长城宽网BTX-400KD电源拆解
• 长城静音大师BTX-400SD电源拆解
• 鑫谷劲持400蓝静王电源拆解
• 各种负载下电源的转换效率测试
• 电压的调整率对比测试
• 待机功率对比测试
• 七款电源称重测试
• 测试总结

待机功率对比测试

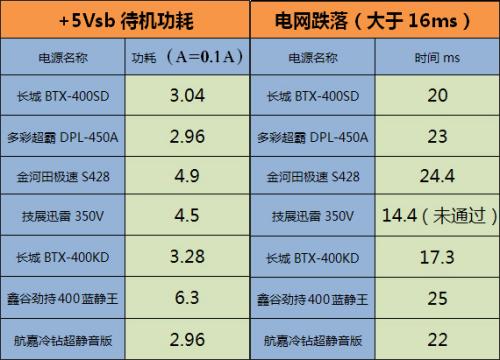

至于节能5VSB的测试成绩，这里有必要说明下，此次横评中有些电源在设计上采用间歇式供电的方法来节能，设备在抓取的时候可能正好抓到峰值，也有可能抓到是峰谷值，因此我们很难对比其成绩（例如多彩在第2次测试时抓到峰值为12W）。而我们将其单独列出是为了让大家能大致了解下5VSB待机的实际功耗，有很多厂商宣称自己的待机功耗不到1W，但实际上要做到这点是非常困难的。国际标准是要求电流在0.1A的情况下功耗低于1W，而考虑到我国的实际情况，国内的标准是电流为0.3A情况下，功耗低于3W，才称得上节能。本次测试成绩仅供大家参考。

电网跌落测试，相信大家都有那种在上网过程中感觉电灯突然一暗，而后有的朋友电脑就重启了，有的朋友电脑却安然无事，这就涉及到电网跌落时间的问题。所谓电网跌落即在电压瞬间降低时，电源仍能持续保证足额稳定的电压输出16ms，以给主板一个存储文件的缓冲时间。这里取值的是各路输出持续的最短时间。鑫谷劲持400蓝静王最低时间都能达到25ms，说明用料不俗。

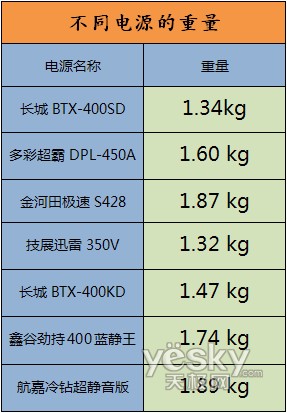

在前面我们就说过，在不能拆开一款电源的情况下，单纯的衡量电源重量是不正确的。不过重量还是可以在一定的程度上反应一款电源的用料充实程度，既然我们已经拆解了各款电源，下面就让我们来看看这些电源都有多重。

相信大家在看了上面的数据，然后再对比前面的电源拆解以及加电测试部分，应该有了一些结论。这里需要提到的是技展350V电源采用被动PFC电路和长城采用主动PFC电路的产品重量差不多，两者的用料可见一斑，当然其两者的价格区别也很明显。

本文导航

• 经济危机带来的深度思考
• 从电源的发展历史谈节能
• 正确认识电源的转换功率
• 国际80Plus与能源之星认证介绍
• 国内强制认证标志知多少
• 电源的构造及工作原理
• 购买电源的小技巧
• 我们是如何测试的
• 我们的测试设备介绍
• 金河田S428电源拆解
• 技展迅雷350Vista电源拆解

• 多彩超霸DLP-450A电源拆解
• 航嘉冷静王钻石静音版拆解
• 长城宽网BTX-400KD电源拆解
• 长城静音大师BTX-400SD电源拆解
• 鑫谷劲持400蓝静王电源拆解
• 各种负载下电源的转换效率测试
• 电压的调整率对比测试
• 待机功率对比测试
• 七款电源称重测试
• 测试总结

测试总结

由于某些原因，本次横评未能收到Tt以及酷冷等品牌的电源产品，不免让人有些遗憾。但我们仍收到了7款来自不同厂商的电源产品，这些产品也是目前市面上比较常见的符合intelATX2.3版电源规范，额定功率为300W的售价在200-350元之间的电源产品，很多用户在购买电脑的时候都会选购。从此次送测电源的整体拆解情况来看，7款电源无一例外的都舍弃了老式的半桥拓扑而采用正激拓扑的电路设计方案。从这个层面上我们也可以了解到随着正激拓扑电路技术的逐渐成熟，其成本也慢慢与半桥拓扑电路持平，越来越多的厂商开始大量使用正激拓扑电路技术。毕竟正激拓扑电路相对于半桥式拓扑电路来说，电源的转换效率更容易得到提高。同时目前的电源产品相对起几年前来说做工都要规范的多，基本上一二级EMI滤波电路都比较完整，其他各处也没有明显的缩水之处。另外从实际的测试成绩来看，这些电源在典型载的情况下转换效率也都已经达到70%以上，相比几年前的入门电源产品都有了很大的提高，基本可以称得上是“节能”。但距离80PLUS这样的标准还有一段距离，国内的各大厂商仍需继续努力！

谁是真正节能明星 市售主流300W电源横评

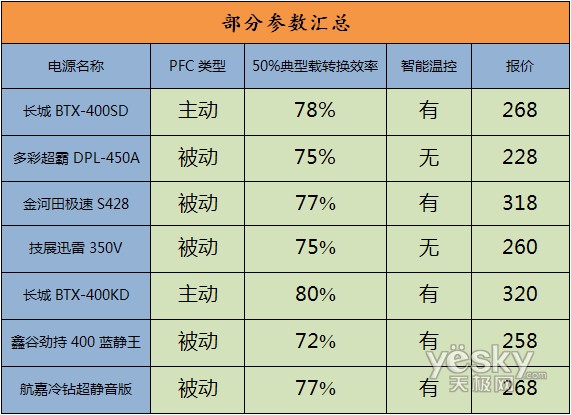

额定300W的电源产品从目前市面上的销售情况来看，多数购买此类产品的用户为娱乐影音型电脑用户，其对电源产品有一定的要求，但又不会付出较大金额，一般实际成交价格为200—230元左右。而限于这样的一个成本控制压力，在目前的技术水平下，国内厂商想要将这一类型的电源品质进一步提高相比几年前来说困难更大，虽然看起来离80%仅仅是不到7个点的差距，但我们还需要较长的时间来走完这段路程。不过值得庆幸的是，国内的各大厂商都已经明确并且坚定了这样一条让电源产品走“节能、环保”的道路，另外我们也可以看到，他们在一方面提高产品质量的同时也都在寻找新的产品特色，以期能更加吸引用户，例如更大的14cm风车静音设计，鑫谷的超频卫士专利技术等。看来在不远的将来，我们普通的电脑用户不但能享受到高品质的电源还能体验到具有更多鲜明特色的产品。

作者：LTY
