NVIDIA于2007年10月底发布了G92显示核心,而基于G92核心的首款显卡Geforce 8800GT也在11月初上市,它采用当时较先进的65nm制作工艺,是NVIDI首款具备256bit显存位宽的中高端DX10显卡,性能上与旗舰显卡更为接近,但价钱相对来说更为亲民,G92的发布有着相当重要的市场意义,日后G92系列遍地开花以及良好的市场反映正好验证了这点。
在65nm制程的G92发布8个月后,NVIDIA于6月中正式发布了首款55nm制程的G92b显卡,命名为GeForce 9800GTX+。随后NVIDIA采取了“非公版”策略,允许其合作伙伴根据自身的定位需求而采用适合自己的非公版设计,现在就千元级市场不在是AMD HD 4850独占市场,最低价格的9800GTX+爆出1199的价格,而HD 4850基本在999元,两者的价格越来越接近了。

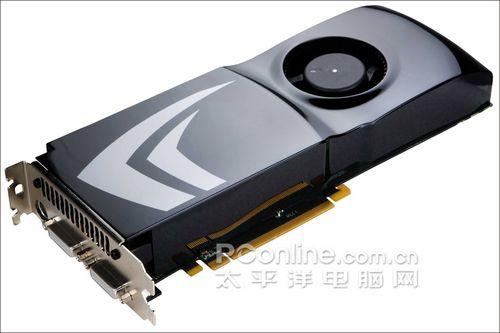

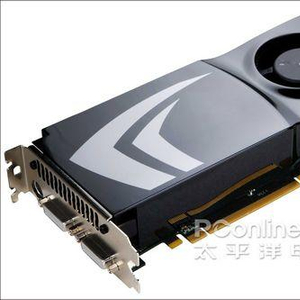

Geforce 9800GTX+
Geforce 9800GTX+实际上就是Geforce 9800GTX转换制程的高频版,得益于先进的55nm工艺制程,9800GTX+的G92b核心在功耗发热量以及成本上都得到更好的控制,超频能力也更为强劲,因此9800GTX+的默认核心频率就达到了738MHz,比起9800GTX的675MHz要高出不少,在性能上有了一定的提升。而nVIDIA在近段时间上更为GeForce 8/9/200系列推出了提高性能、功能的四大内功:CUDA、PhysX、3D Stereo、SLi,更为本来就已经有着强大性价比的9800GTX+添上不少色彩。今天我们将为大家深入分析9800GTX+的特点,并为大家推荐近来市面上热卖的9800GTX+以及超有性价比的非公版9800GTX+显卡,希望广大的游戏发烧友在选择高端显卡时有所帮助。
9800GTX+核心参数介绍:
核心规格 | GeForce 9800GTX | GeForce 9800GTX+ | GeForce 8800GT | GeForce 9800GT |
核心代号 | G92-420 | G92b | G92 | G92/G92b |
工艺制程 | 65nm | 55nm | 65nm | 65nm/55nm |
核心晶体管数量 | 7.54亿 | 7.54亿 | 7.54亿 | 7.54亿 |
核心时钟频率 | 675Mhz | 738Mhz | 600Mhz | 600Mhz |
核心Shader频率 | 1688Mhz | 1834Mhz | 1500Mhz | 1500Mhz |
显存时钟频率 | 2200Mhz | 2200Mhz | 1800Mhz | 1800Mhz |
显存类型 | GDDR3 | GDDR3 | GDDR3 | GDDR3 |
显存位宽 | 256bit | 256bit | 256bit | 256bit |
显存容量 | 512MB | 512MB | 512MB | 512MB |
Stream Processor | 128 | 128 | 112 | 112 |
纹理单元 | 64 | 64 | 56 | 56 |
ROPs | 16 | 16 | 16 | 16 |
接口总线 | PCIE 2.0 | PCIE 2.0 | PCIE 2.0 | PCIE 2.0 |
Shader Model标准 | 4.0 | 4.0 | 4.0 | 4.0 |
DirectX标准 | 10 | 10 | 10 | 10 |
互联技术 | 3-Way SLI | 3-Way SLI | SLI | 3-Way SLI |
视频回放技术 | PureVideo HD II/VP2 | PureVideo HD II/VP2 | PureVideo HD II/VP2 | PureVideo HD II/VP2 |
从上面的表格可以看出,GeForce 9800GTX+实际上就是GeForce 9800GTX转换制程的高频版,得益于先进的工艺制程,9800GTX+的G92b核心在功耗发热量上得到更好的控制,超频能力也更为强劲,因此9800GTX+的默认核心频率就达到了738MHz,比起9800GTX的675MHz要高出不少,在性能上有了不少的提升;9800GT在具体参数上和8800GT区别不大,仅是改进了核心制程,另外9800GT也加入了对3路SLi的支持,当然这还需要看开发厂商推出的98GT带不带MIO,因为市面上的9800GT都将会以非公版设计为主,由于现在还是过渡期,因此市面上的9800GT将会有65nm和55nm两个版本。
本文导航
还原更加真实的游戏世界:nVIDIA PhysX加速

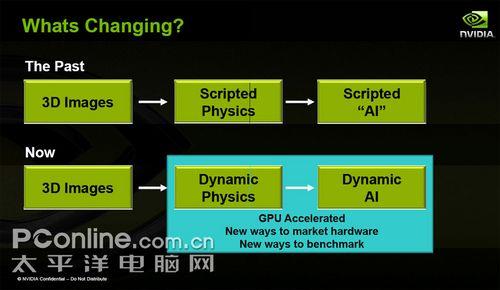

随着NVIDIA收购AGEIA公司,业界最先进的PhysX物理加速技术的加入,让大家对于GPU支持物理加速期待已久。不久前,支持GeForce8/9/200系列的显卡PhysX物理驱动终于发布了,通过物理加速驱动,GPU能分担CPU的工作,从而提高游戏的执行效率,目前主要体现在3DMark Vantage测试中。按照NVIDIA自己宣称的PhysX是目前最先进的物理加速引擎。

PhysX是目前支持平台最多的物理加速引擎,他可以支持目前主流的X86处理器、AGEIA公司的PPU、东芝公司的Cell以及支持CUDA环境的GPU。其中,最令人期待的就是支持CUDA的版本。借助于目前强大的GPU并行运算能力,支持CUDA环境的PhysX物理加速引擎能给用户带来最为真实的性能体验。由CUDA提供的PhysX

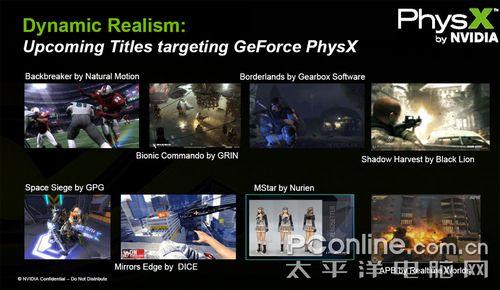

随着物理引擎的加入,以后我们就可以在游戏中体验最为真实自然的服装、毛发、烟雾、爆炸等画面,可以进一步的解放目前不堪重负的CPU。目前已有数款游戏宣布支持NVIDIA PhysX,相信未来会有更多游戏支持物理效果,还原一个更真实的游戏世界。目前支持GeForce 8/9/200系列的显卡已经发布

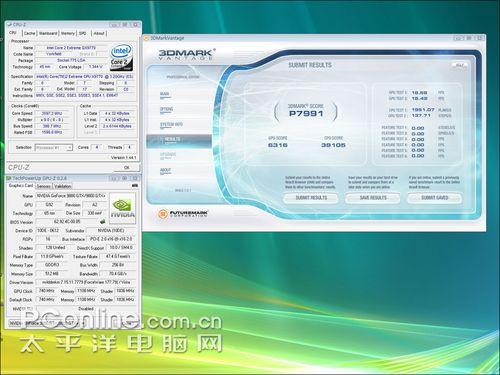

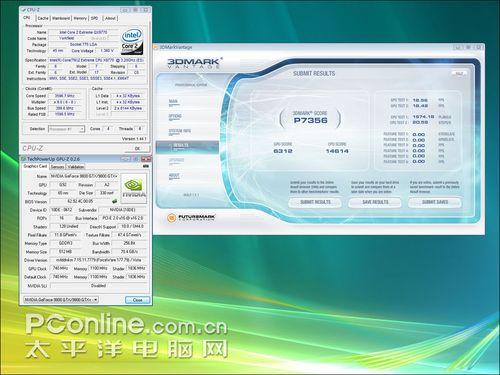

不带物理驱动的测试成绩

安装物理驱动的测试成绩
从3DMark Vantage的测试中可以看出,安装物理驱动后,CPU成绩暴涨了两倍以上,使得整体的测试成绩也有了一定的提升,这是通过NVIDIA PhysX分担CPU计算的工作,提高效率的结果。
本文导航

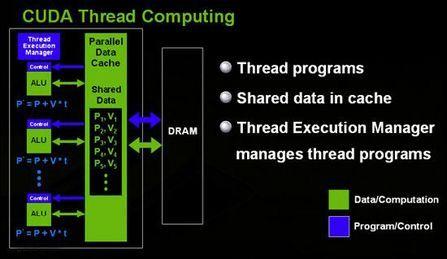

随着显卡的发展,GPU越来越强大,第一代统一渲染架构的Geforce 9800GTX拥有128个单独的ALU,因此非常适合并行计算,而且浮点处理能力也远远优于目前的多核CPU,加上GPU为显示图像做了优化。在众多计算领域上已经超越了通用的CPU。如此强大的芯片如果只是作为显卡就太浪费了,因此NVidia推出CUDA,让显卡可以用于图像计算以外的目的。CUDA(Compute Unified Device Architecture)工具包是一种针对支持CUDA功能的GPU(图形处理器)的C语言开发环境,未来还将发布Fortran语言版本。

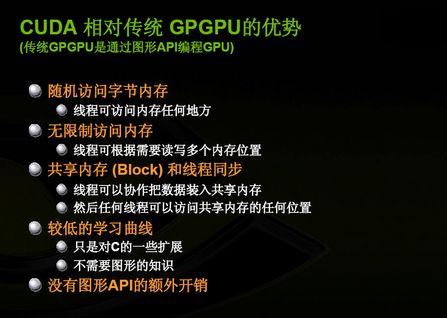

CUDA(Compute Unified Device Architecture)是一个新的基础架构,这个架构可以使用GPU来解决商业、工业以及科学方面的复杂计算问题。跟以往的GPGPU概念不同的是,CUDA是一个完整的解决方案,包含了API、C编译器等,能够利用显卡核心的片内L1 Cache共享数据,使数据不必经过内存-显存的反复传输,shader之间甚至可以互相通信。对数据的存储也不再约束于以往GPGPU的纹理方式,存取更加灵活,可以充分利用stream out特性。以上几点都将大大提高GPGPU应用的效率。例如,在游戏中我们可以使用CUDA来让GPU承担整个物理计算,而玩家将会获得另他们感到惊奇的性能和视觉效果。另外,用于产品开发和巨量数据分析的商业软件也可以通过它来使用一台工作站或者服务器完成以前需要大规模的计算系统才能完成的工作。这一技术突破使得客户可以任何地方进行实时分析与决策。同时,一些以前需要很先进的计算技术来达到的强大计算能力的科学应用程序,也不再受限在计算密度上;使用CUDA的计算可以在现有的空间里为平台提供更强大的计算性能。CUDA采用C语言作为编程语言提供大量的高性能计算指令开发能力,使开发者能够在GPU的强大计算能力的基础上建立起一种效率更高的密集数据计算解决方案。
CUDA工具包推出已有1年,它的推出马上受到了众多软件/游戏开发商以及科研机构和程序爱好者的欢迎,NVIDIA方面也将发布最新的CUDA 2.0版本。相信在未来,CUDA将会受到越来越多的领域的支持。目前,支持CUDA环境的GPU主要有采用统一渲染架构的显示核心。
本文导航

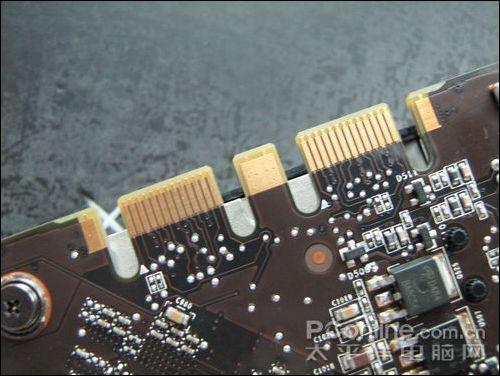

8800GT/8800GTS仅拥有一个SLI接口,不能组成三卡互联平台
上年11月份,nVIDIA发布了基于G92芯片组的多款显卡——GeForce 8800GT/8800GTS,尽管这两款显卡凭借优异的3D性能在高端显卡市场上占有了不少席位,但对于追求极限的发烧玩家而言这显然还是不够的,因为我们知道nVIDIA的GeForce 8800GT/8800GTS都不具备3-Way SLI的功能。而nVIDIA的最新旗舰单核显卡——GeForce 9800GTX则是首款支持了3-Way SLI的G92显卡,对于还不满足于8800GTS或8800GTS SLI组成的平台的朋友,便可通过三张GeForce 9800GTX+组成的3路SLI系统,获得更为发烧的性能。

nVIDIA的最新旗舰9800GTX+具备了MIO接口,和8800Ultra/GTX一样,这款显卡将支持nVIDIA的3-Way SLI技术。看来在未来的显卡发展中,多卡多核技术将是发展的重要方向。

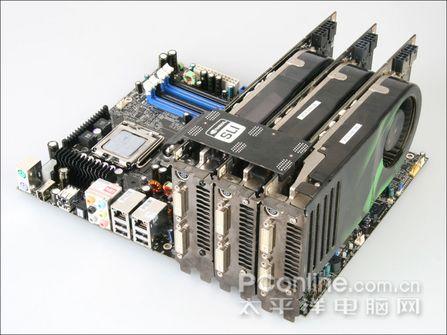

图:NVIDIA蓄势已久的3-way SLI平台
本文导航

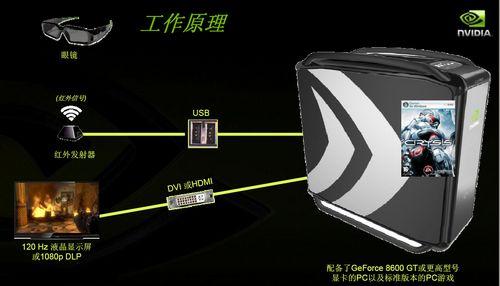

nVIDIA(英伟达)GeForce GPU是一个整合硬件软件的解决方案,实现了游戏立体3D效果的自动转换,把游戏提升到全新的高度。GeForce产品,不用特别的游戏套件或补丁程序,就能立即在350多款的3D立体情景游戏中获得极具临场感的震撼体验。nVIDIA GeForce GPU具备业界唯一支持Microsoft DirectX 10游戏的立体3D技术,让你尽情享受最新游戏带来的视觉盛宴。现在就购买GeForce GPU,当你的立体3D眼镜、高清电视投影仪以及平板液晶显示器一切就绪时,即可将你钟爱的游戏升级到逼真的3D境界,为你的闲暇时光增添无限欢乐。
由nVIDIA提供的3D Stereo给我们一个体验亲历游戏世界的机会,在NVISION08大会上,nVIDIA提供了《Spore》、《Call of Duty 5》、《Race Driver Grid》、《Devil May Cry 4》以及《Unreal Tournament 3》等在内的几款游戏给试用用户体验。在这次试用体验上,nVIDIA官方提供了采用三菱(Mitsubishi)73英寸支持3D 的1080p DLP®以及从未展示过的优派(ViewSonic®)公司支持3D的 120Hz液晶显示器上来显示这些游戏。

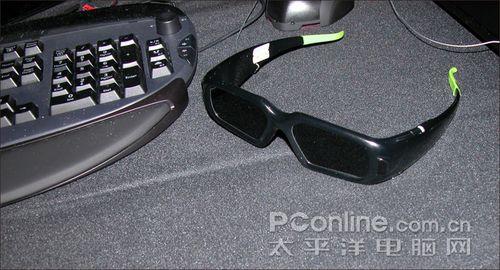

3D Stereo glasses
NVIDIA GeForce Stereoscopic 3D 技术兼容现有350多款游戏,无需特殊的游戏补丁。GeForce Stereoscopic 3D 技术与NVIDIA SLI®技术、PhysX以及CUDA同为“「极视TM」内功,威力四射”的一部分。这些关键技术只有NVIDIA GeForce GPU才具备。

用户正在体验3D Stereo带来的乐趣

本文导航

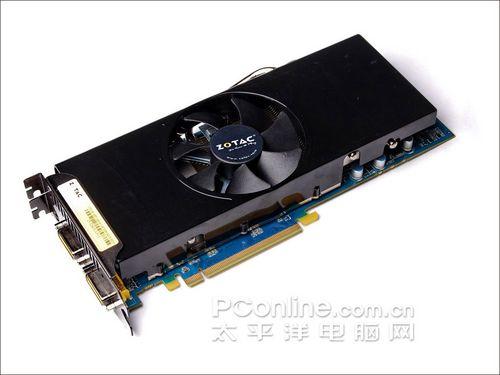

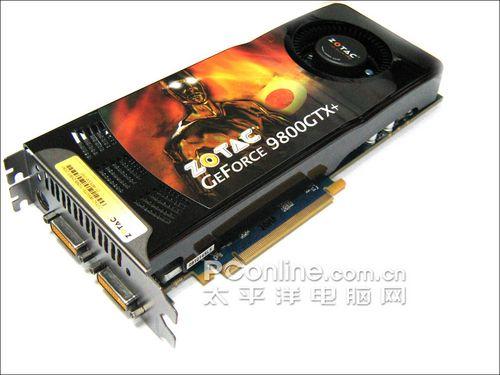

索泰 N9800GTX+512D3 欧洲限量版

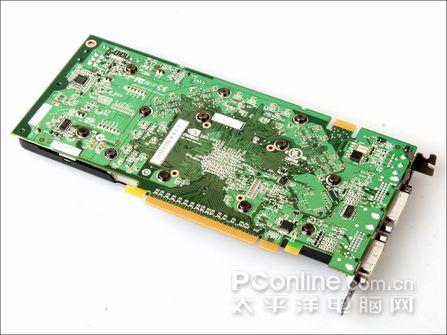

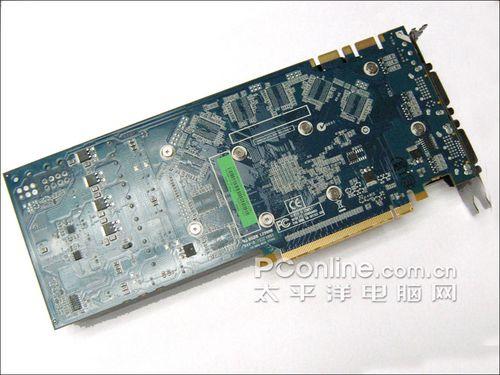

显卡背面
索泰 N9800GTX+512D3 欧洲限量版显卡采用55nm制程的NVIDIA G92-420核心,核心/Shader频率分别为750/1890MHz,支持256bit的核心位宽。核心具备7.54亿晶体管数量,基于DirectX 10规范下的统一渲染架构,拥有128个流处理器,流处理器频率为1890MHz。显卡完整支持DirectX 10和Shader Model 4.0特效以及PCI-E 16X 2.0接口标准,支持HybirdPower节能技术,支持3-way nVIDIA SLI技术。其加入的nVIDIA第二代PureVideo HD视频回放技术,可以对H.264以及MPEG等高清格式影片实现完美的硬解码播放。

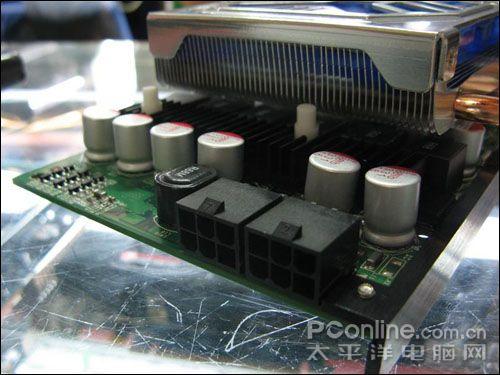

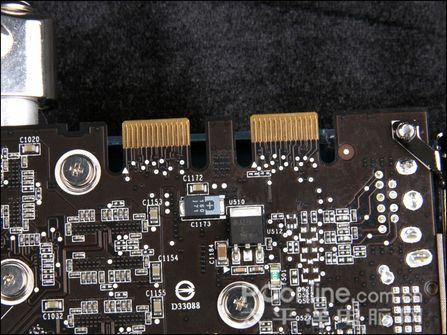

SLI接口与8Pin电源接口
索泰 N9800GTX+512D3 欧洲限量版具备3路SLI接口和8Pin的电源接口。索泰 N9800GTX+512D3 欧洲限量版AMP采用双槽热管散热器,一体式的设计不仅为GPU、显存、供电元件供电之外,还可以将热量排出机箱外,降低整机的内部温度。搭配HybridPower技术支持动态关闭显卡,降低日常使用时的功耗和噪音。
本文导航

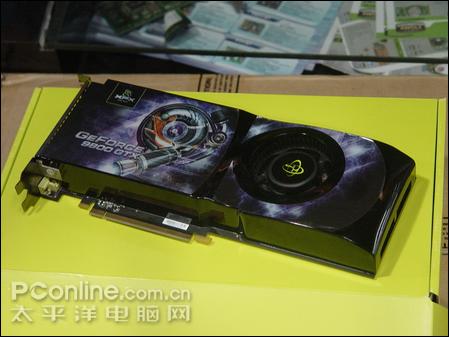

讯景 9800GTX+(PV-T98W-YDF)
XFX讯景9800GTX+采用了最新的65nm转换为55nm制程工艺的G92-420核心,显卡工作时的功耗随之也降低了,所以显卡的默认频率可以稳定的工作在更高频率下,超频后的极限频率也会更高。硬件规格上拥有128个流处理器、16个光栅处理器。硬件特性方面,支持DirectX 10和Shader Model 4.0,高清视频播放能力上支持BSP技术和VP2引擎。

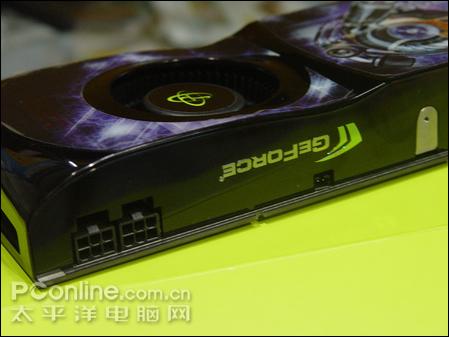

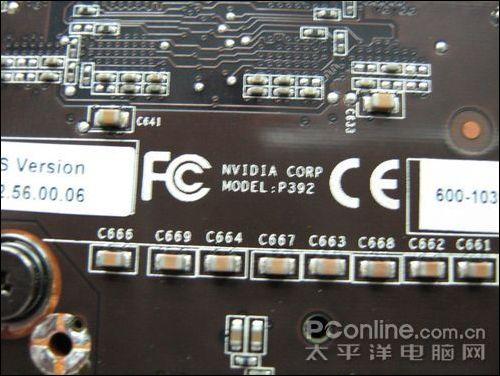

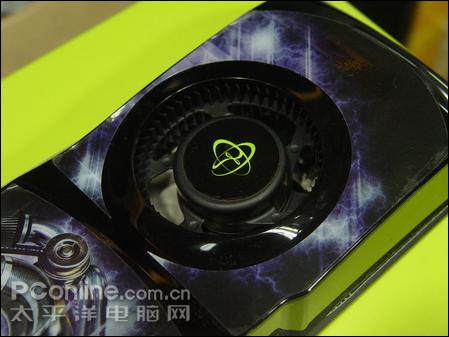

XFX讯景9800GTX+设计上与之前的9800GTX并没有区别,依然保留了当初最豪华的公版设计方案,采纳的10层超豪华P392 PCB设计。供电部分使用了4+2项豪华供电,从而确保显卡的滤波效能。为了满足显卡供电需求,显卡还标配了两个双路12V 6pin外接供电。
显存方面,XFX讯景9800GTX+搭载的0.8ns 现代GDDR3显存颗粒,这也是当前速度最快的显存颗粒,额定运行频率高达2500MHz,远高于1ns的2000MHz,因为这种显存延迟速度低,远远快于0.8ns GDDR4显存产品。显卡默认频率为765/1898/2200MHz,(核心/着色器/显存频率),远远高于公版738MHz/1836MHz/2200MHz的标准。

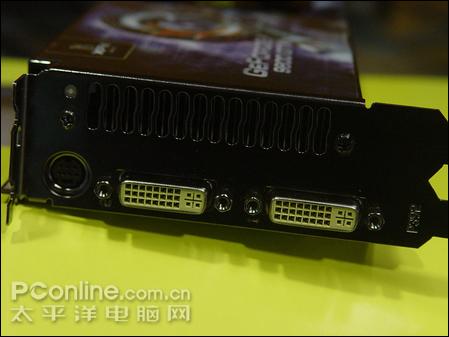

双档板辅助散热设计
显卡视频输出接口方面,XFX讯景9800GTX+采用双DVI+S-Video的设计,再搭配DVI to D-Sub转接头,可以满足就绝大部分用户日常所需。同时显卡采纳双档板辅助散热设计,散热孔将把热空气排出机箱外。
本文导航
艾尔莎 影雷者 980GTX+ 512B3 2DT 外包装
艾尔莎 影雷者 980GTX+ 512B3 2DT外包装相当简洁明了,目前艾尔莎显卡都有赠送“iClone2”3D制作软件。

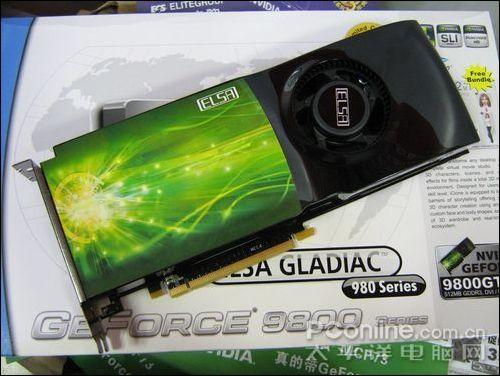

艾尔莎 影雷者 980GTX+ 512B3 2DT
艾尔莎 影雷者 980GTX+ 512B3 2DT显卡采用了55nm制程的NVIDIA G92-420核心,内建7.54亿晶体管数量,核心频率为740MHz。基于统一的渲染架构,拥有128个流处理器,64个纹理着色单元,以及16个Rops光栅处理单元,完整支持DirectX 10和Shader Model 4.0特效,支持PCI-E 16X 2.0接口标准,支持3-way nVIDIA SLI技术,支持NVIDIA第二代PureVideo HD视频回放技术,支持HybirdPower自动节能技术。

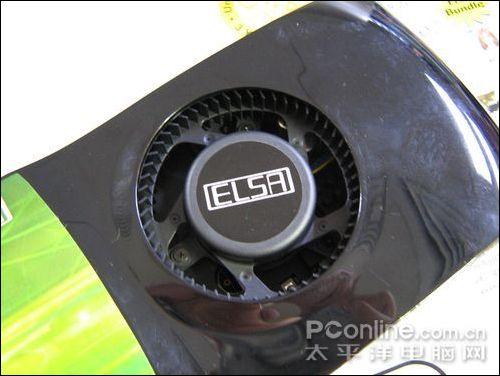

艾尔莎 影雷者 980GTX+ 512B3 2DT采用硕大的散热器覆盖了整个PCB板表面,涡轮式散热器能够很快的把热量排出。
在供电部分,艾尔莎 影雷者 980GTX+ 512B3 2DT采用了全固态供电模块,为4+2相规格,配上双路12V的6pin外接电源接口,为显卡长期稳定的工作提供了有利的保障。
艾尔莎 影雷者 980GTX+ 512B3 2DT 背部一览
艾尔莎 影雷者 980GTX+ 512B3 2DT采用黑色公版PCB设计,显卡搭载的是0.8ns GDDR3显存颗粒,组成512M/256bit的显存规格,其默认工作频率为738/2200MHz。
此外,艾尔莎 影雷者 980GTX+ 512B3 2DT提供了双DVI以及TV-Out的组合输出接口。
本文导航

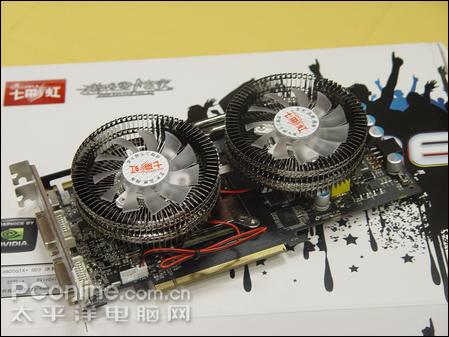

七彩虹 iGAME9800GTX+ GD3冰封骑士5F 512M R08
GeForce 9800 GTX+显卡采用的是G92-420-B1显示核心,“B1”表示它采用的是新一代55nm制程,而且支持NVIDIA最新的驱动程序,这款驱动程序让NVIDIA的GPU从硬件上完整支持PhysX物理加速。七彩虹这款显卡的具体型号是iGAME9800GTX+ GD3冰封骑士5F 512M R08,作为高端iGAME系列显卡中的一员,它的核心、显存、Shader频率都设置得都比较高,达到了740/1836/2200MHz,相当的恐怖。

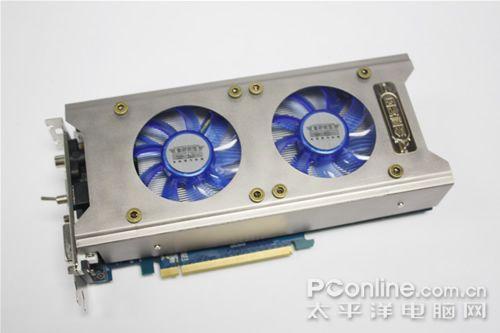

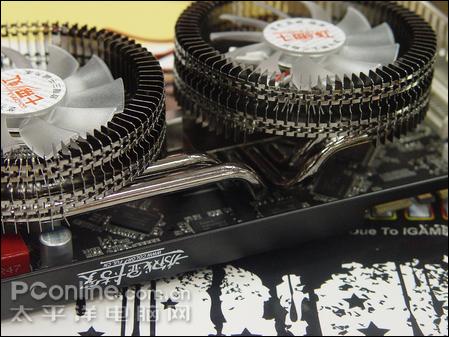

此次七彩虹采用了自主研发的双风扇散热器,散热器的吸热底座体积比较大,便于吸收、存储热量。四根0.8mm大直径金属热导管硬度很高、不易变形,可以充分避免人为损坏的风险,也足以承受散热片和散热风扇的重量。显卡的每一个风扇下方都安装了三颗蓝紫色的LED灯。显卡运行时,LED灯光会营造出一种蓝紫色的奇幻境界,非常YY。

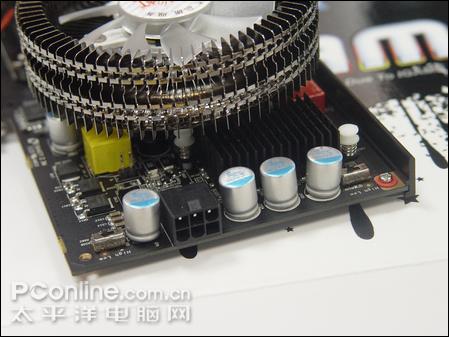

GeForce 9800 GTX+显卡功耗并不低,因此,公版9800GTX+显卡采用了两个6 Pin外接电源插头来辅助供电。但是,七彩虹的这款iGAME 9800 GTX+显卡却只有一个6 Pin外接电源插头,感到有些意外。

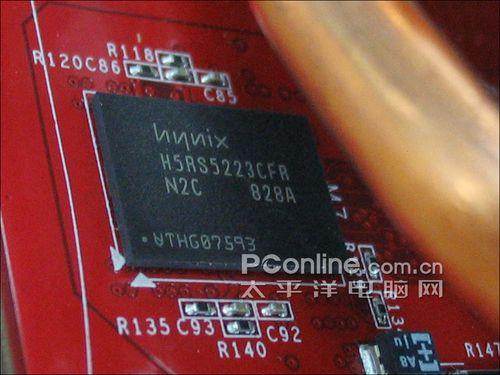

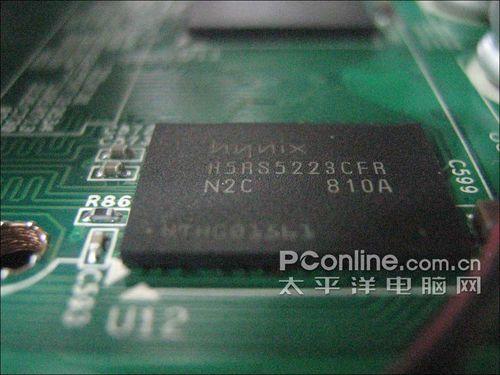

显卡显存颗粒来自韩国现代,8颗1.0ns显存颗粒,共同组成了512MB/256bit的显存规格。
“iPU”是七彩虹为“iGAME”系列显卡配备的一套特色技术,其全称是“游戏增效引擎”,这款 iGAME 9800 GTX+显卡当然也在“iPU”的支持之列。显卡末端有两个拨动开关,每个开关都有“High”(高)和“Low”(低)两个档位,用于实现核心、显存的频率调节功能。这就是iGAME显卡独有的“iPU”变频器。

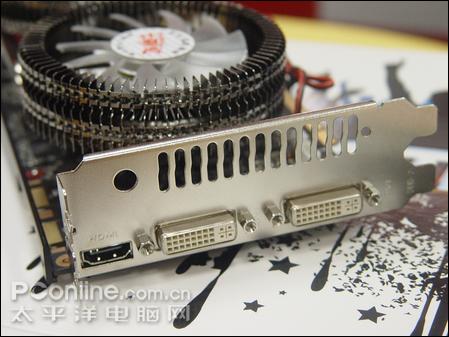

显卡采用的是DVI + DVI + HDMI接口设计,这也是目前高端显卡通用的接口组合方案。显卡上已经连好了SPDIF音频线,用户只需要将其另外一端插在声卡SPDIF针脚上即可。NVIDIA显卡没有内建HD音频处理芯片,因此需要借助主板声卡SPDIF功能来实现HDMI音频输出。
本文导航

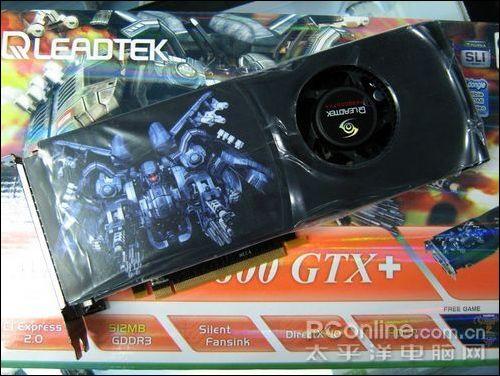

丽台 PX9800GTX+
丽台 PX9800GTX+采用G92-420-B1(B1即55nm标志)核心,不过在制造工艺上升级成了55nm,这使得Geforce 9800GTX+的核心面积比Geforce 9800GTX小了不少,同时制程工艺的提高还有利于降低功耗,使核心发热量降低。该芯片同样集成了7.54亿个晶体管,核心由9800GTX的289mm缩小到231mm,集成128个流处理器,同样支持PureVideo HD高清解码,支持物理加速(驱动支持),支持3 WAY-SLI。默认出厂核心/流处理器/显存频率为738/1836/2200MHz。
丽台 PX9800GTX+供电部分和9800GTX保持一致,采用了豪华的4+2相供电设计,滤波电容采用了清一色的日本化工固态电容。

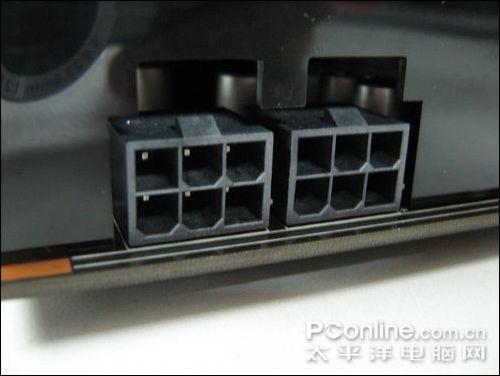

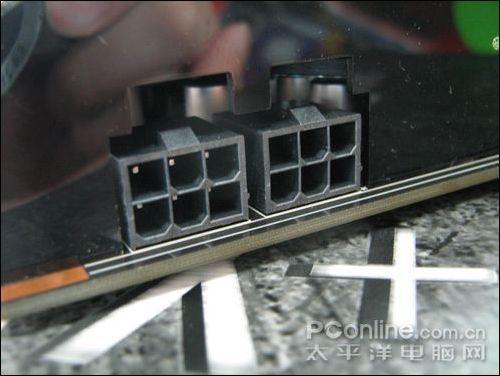

丽台 PX9800GTX+为了满足显卡供电需求,显卡标配了两个双路12V 6pin外接供电。

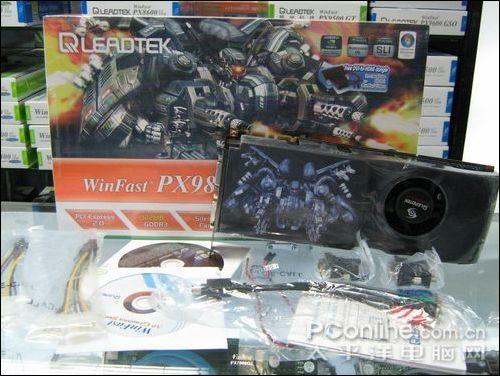

丽台 PX9800GTX+ 附件一览
本文导航

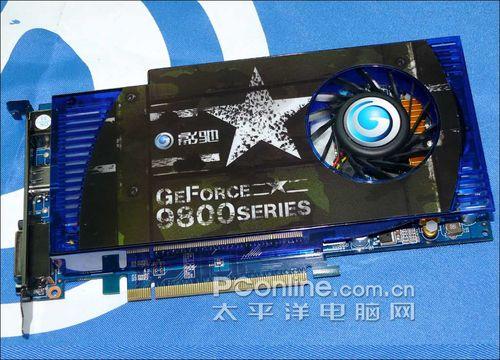

影驰 9800GTX+上将版
影驰 9800GTX+上将版显卡采用了55nm制程的NVIDIA G92-420核心,内建7.54亿晶体管数量,核心频率为738MHz。基于统一的渲染架构,拥有128个流处理器,64个纹理着色单元,以及16个Rops光栅处理单元,完整支持DirectX 10和Shader Model 4.0特效,支持PCI-E 16X 2.0接口标准,支持3-way nVIDIA SLI技术,支持NVIDIA第二代PureVideo HD视频回放技术,支持HybirdPower自动节能技术。

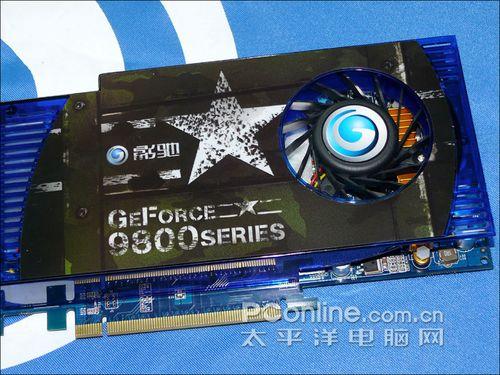

影驰 9800GTX+上将版显卡采用了影驰自主研发的蓝色PCB非公版设计,表面覆盖的是散热面积更大、散热效率更高的一体化黑盒温控散热器,除了核心外,显存也配备了散热垫,保证了显卡的均衡散热效能。


影驰 9800GTX+上将版显卡采用了加强型的4+2相供电设计,用料则选用的是通过QC检测的日本化工全固态电容、以及独立的MOS管散热器,这些都使得显卡的超频潜力得到了最大限度地提升。
影驰 9800GTX+上将版显卡搭载了极速0.8ns GDDR3显存颗粒,组成512M/256bit的显存规格,其默认工作频率高达2200MHz。

输出接口
影驰 9800GTX+上将版提供了DVI+HDMI+TV-Out的组合输出接口,更好地满足用户的高清需求。
本文导航

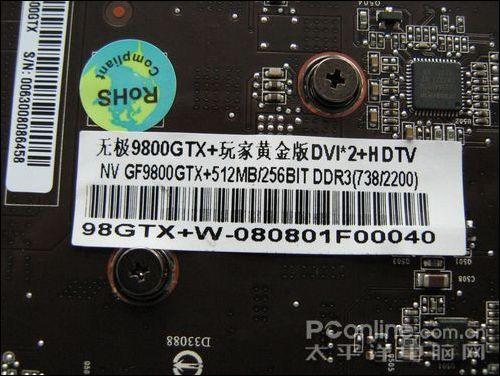

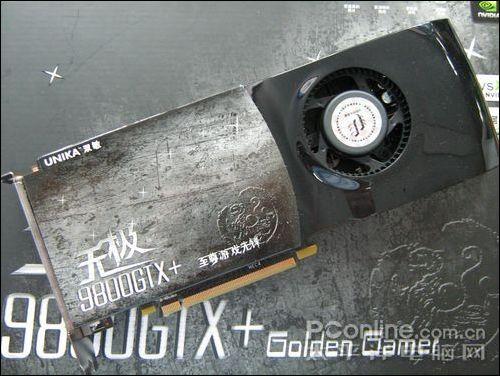

双敏 无极9800GTX+玩家黄金版

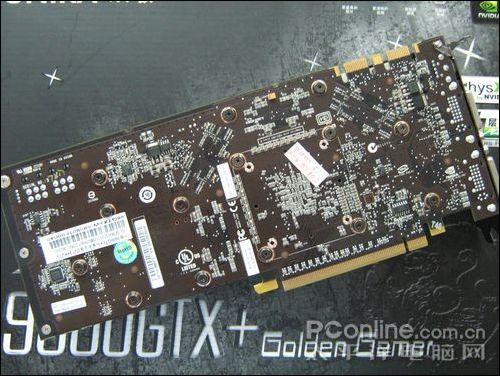

双敏 无极9800GTX+玩家黄金版采用G92-420-B1(B1即55nm标志)核心,不过在制造工艺上升级成了55nm,这使得Geforce 9800GTX+的核心面积比Geforce 9800GTX小了不少,同时制程工艺的提高还有利于降低功耗,使核心发热量降低。该芯片同样集成了7.54亿个晶体管,核心由9800GTX的289mm缩小到231mm,集成128个流处理器,同样支持PureVideo HD高清解码,支持物理加速(驱动支持),支持3 WAY-SLI。同样采用公版设计,默认出厂核心/流处理器/显存频率为738/1836/2200MHz。
双敏 无极9800GTX+玩家黄金版作为首批上市的9800GTX+采用的是公版设计,采用了8颗0.8ns GDDR3显存颗粒,组成512M/256bit显存规格。默认出厂核心/流处理器/显存频率为738/1836/2200MHz。

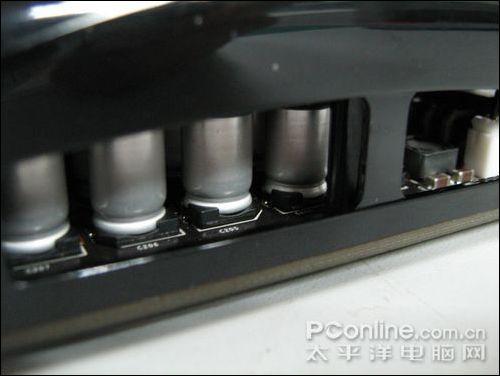

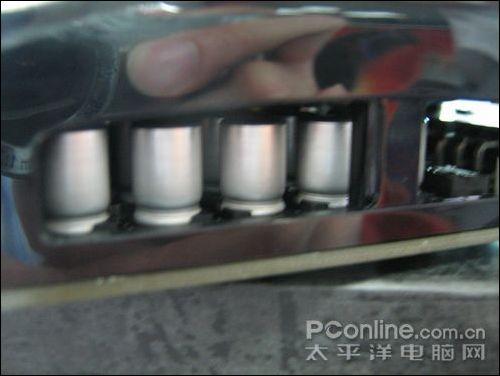

依稀能够看见所采用的固态电容
双敏 无极9800GTX+玩家黄金版供电部分和9800GTX保持一致,采用了豪华的4+2相供电设计,滤波电容采用了清一色的日本化工固态电容。为了满足显卡供电需求,显卡标配了两个双路12V 6pin外接供电。
本文导航

Inno3D 9800GTX+
Inno3D 9800GTX+采用G92-420-B1(B1即55nm标志)核心,不过在制造工艺上升级成了55nm,这使得Geforce 9800GTX+的核心面积比Geforce 9800GTX小了不少,同时制程工艺的提高还有利于降低功耗,使核心发热量降低。该芯片同样集成了7.54亿个晶体管,拥有128个流处理单元和64个纹理贴图单元,支持DirectX10和SM4.0,支持PCI-Express 2.0总线标准,支持3路SLI,支持Pure Video2.0高清视频回放技术,能对H.264编码的高清影片进行全硬件解码。

Inno3D 9800GTX+作为首批上市的9800GTX+采用的是公版设计,采用了8颗0.8ns GDDR3显存颗粒,组成512M/256bit显存规格。默认出厂核心/流处理器/显存频率为738/1836/2200MHz。

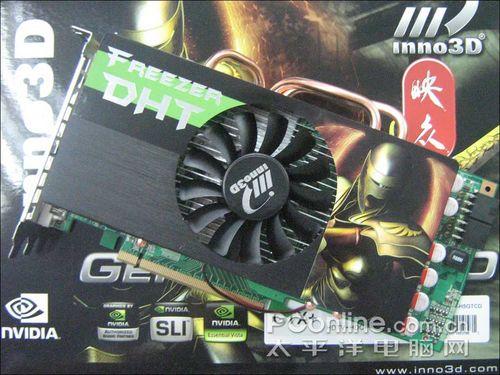

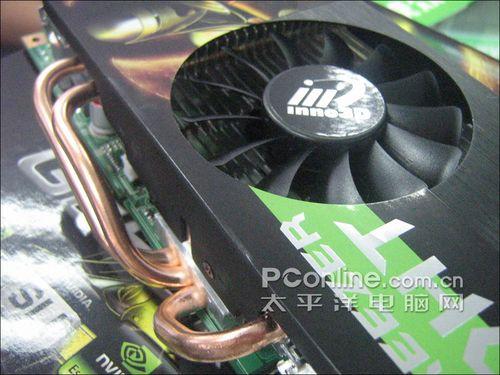

Inno3D 9800GTX+在散热方面搭配DHT纯铜三热管高效能散热器,还有7CM以上的大风扇,效果不错。


依稀能够看见所采用的固态电容
Inno3D 9800GTX+显卡采用了4+2相供电模式,并且使用了全封闭电感和全固态电容,Mosfets管被散热片所覆盖,在显卡工作时,显卡上的风扇带起的风也同时能够帮助Mosfets管进行散热,这样的设计让显卡在获得充足、稳定的电流供应的同时,供电单元还能够有一个温度较低的良好工作环境。提供双6PIN电源接口,支持3路SLI。

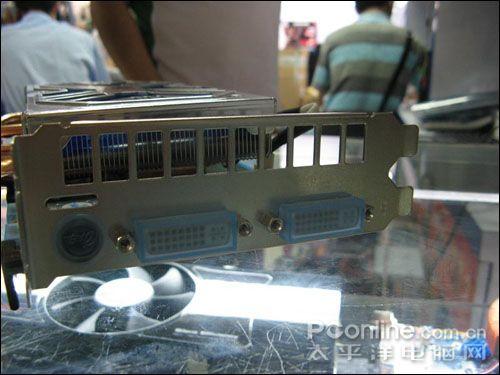

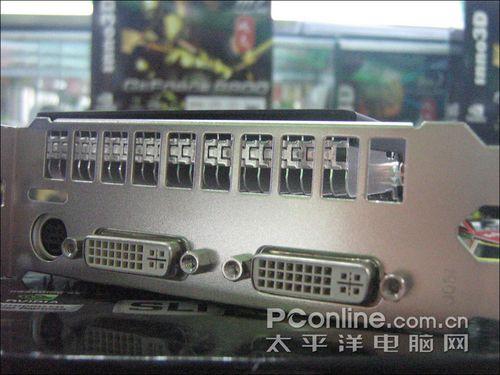

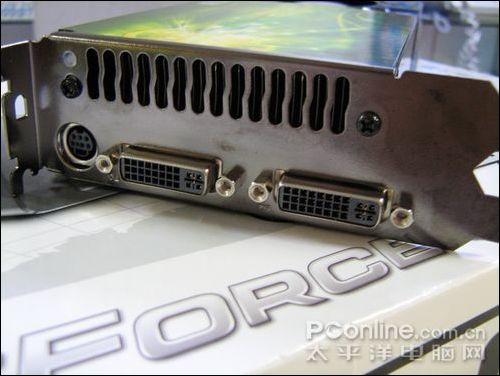

Inno3D 9800GTX+的视频输出接口包括了双DVI接口和一个TV-OUT接口。
本文导航

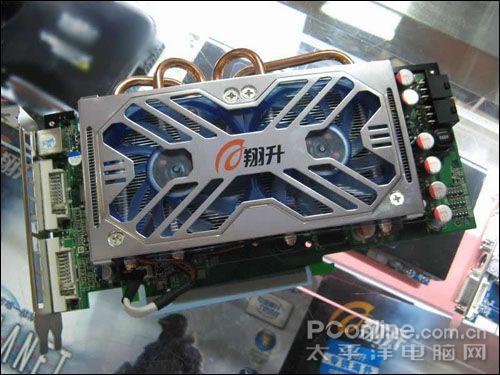

翔升 权杖9800GTX+ 终结版
翔升权杖9800GTX+ 终结版 512M采用与金刚版同样的非公版设计,其核心采用55nm制程工艺,这也是NVIDIA第一款采用55nm工艺的显卡,拥有128个流处理器,支持Phsyx物理引擎、CUDA并行运算等Geforce 四大内功,可以为游戏玩家提供更真实的游戏体验,性能相当强劲。
显卡供电部分
供电部分上,9800GTX+ 终结版采用了很少见的4+2相供电设计,搭配优质全固态富士通电容,保证在高频率下显卡的稳定运行;另外还提供了双6PIN的外接电源接口,为显卡提供强劲稳定的动力,这样扎实而且强大的设计,让这款显卡性能更加强悍,比公版更是强上不少。
显存特写
显存部分,采用了三星的1.0ns DDR3高速显存,8颗组成512MB/256BIT规格,默认频率为750/2000MHz,配合G92强大的内核足以征服主流的DX10游戏。

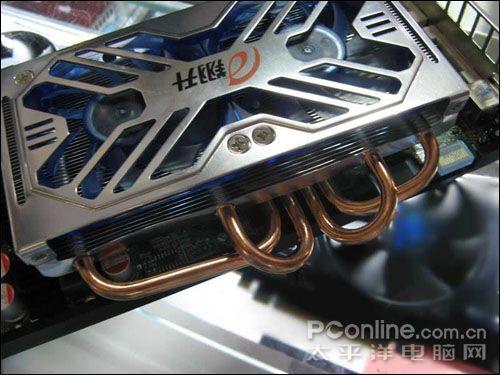

显卡散热器
散热部分,仍然采用了强悍的四热管双风扇散热系统,散热器引入了4根铜导热管,配合密集的铝制散热片,可以充分利用铜和铝各自的特点,迅速将热量导出,彻底解决散热问题。

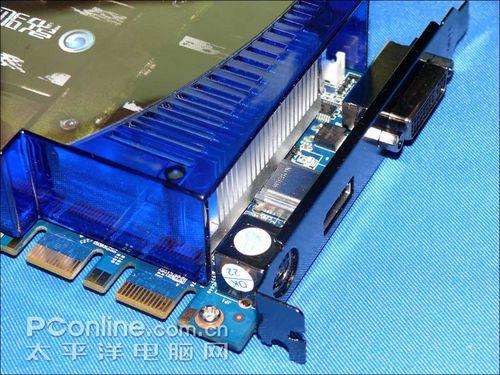

显卡接口部分
本文导航

耕昇 9800GTX+512M DDR3 黄忠版

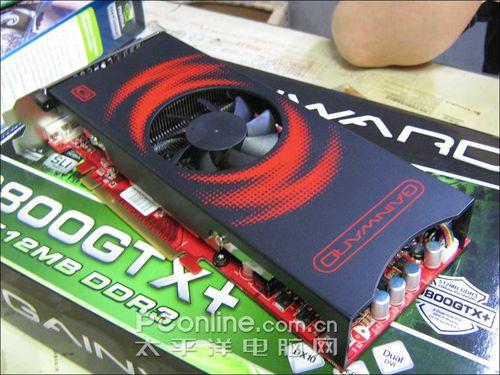

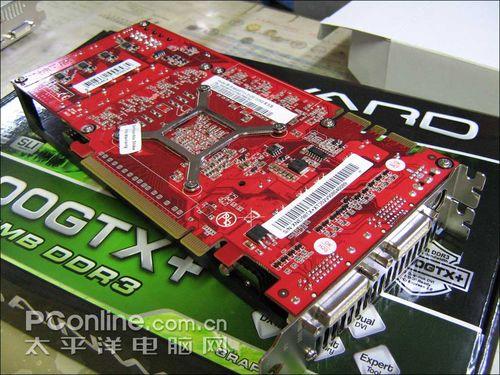

耕昇 9800GTX+512M DDR3 黄忠版采用红色非公版PCB设计,背部安装了四爪固定条,作为9800 GTX的加强版,黄忠版采用55nm工艺,基于G92架构,拥有128个SP,16个ROPs和256bit位宽的GDDR3显存界面,但黄忠版的频率要更高,默认频率达到了745MHz/2200MHz,频率如此的高值得惊喜。

显卡采用铜铝结合的双槽散热器,镂空结构带防护罩,并且采用了数十片散热鳍片和两根纯铜热导管,风扇扇叶大、转速低、噪音小,热量能迅速排出。此外,风扇防护罩可以有效的形成风道,提高散热效率,并能保护显卡PCB上的元器件。

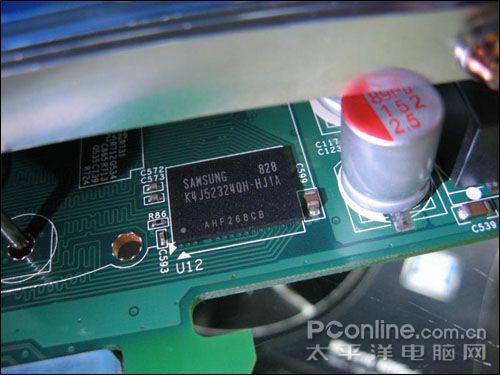

耕昇 9800GTX+512M DDR3 黄忠版显存方面,采用8颗三星64MB*32Bit规格的0.8ns GDDR3显存颗粒,组成512MB/256bit的显存规格,默认频率达到745/2200MHz。0.8ns额定频率2500MHz,以黄忠版的做工和使用的双热管散热器,显存频率继续上升的空间还有不少。
本文导航

微星 N9800GTX PLUS-T2D512-OC
微星这款9800GTX+采用了NVIDIA G92核心打造,基于55nm制造工艺,拥有128个统一渲染单元,16个光栅处理器,核心集成了支持256bit显存位宽的控制器,整合了PureVideo高清回放技术,支持DirectX 10和Shader Model 4.0特效。微星这款显卡最大的亮点毫无疑问就是支持PhysX物理加速技术和CUDA技术,进一步的提高了游戏的可玩性。

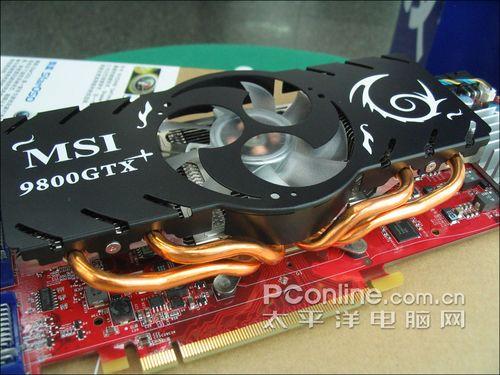

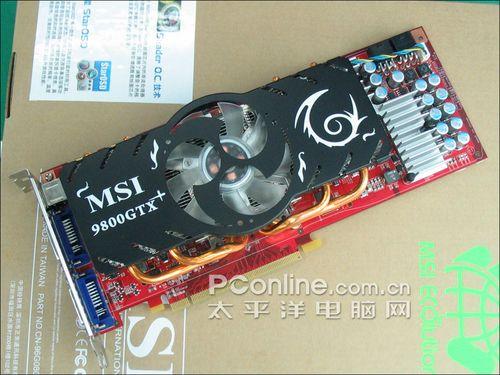

微星 N9800GTX PLUS-T2D512-OC4热管+风扇散热
散热方面,微星 N9800GTX PLUS-T2D512-OC采用了夸张的巨型涡轮散热器,超强的散热能力有效的保证了显卡核心散热的同时,也辅助显存散热。另外,在显卡静音方面,该显卡也有着不俗的表现。而微星N9800GTX Plus-T2D512采用超频设计,散热方面要求更高,采用4根铜质热管+散热风扇混合散热方案,散热性能更加强劲,足以保证显卡稳定运行。

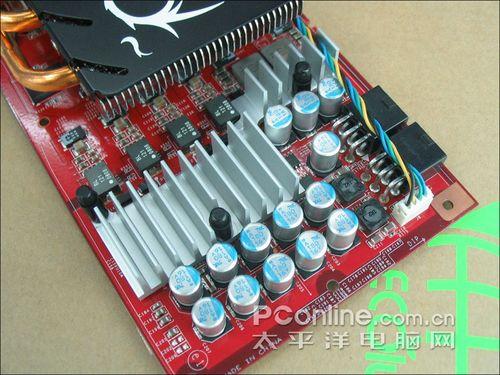

微星 N9800GTX PLUS-T2D512-OC供电部分
供电方面,微星 N9800GTX PLUS-T2D512-OC采用了核心与显存分离式的4+2相设计,采用大量的高品质日系全固态聚合物电容,且全部采用封闭式陶瓷电感,有效的保证了显卡在较高的频率下长期稳定的工作。另外,为辅助显卡供电,该显卡还提供了两个6PIN外接电源接口。

微星 N9800GTX PLUS-T2D512-OC显存颗粒
显存方面,这款显卡搭载了GDDR3显存,组成512MB/256bit显存规格,N9800GTX Plus-T2D512显卡的默认频率核心/显存/Shader频率为760/2300/1880Mhz。
本文导航
9800GTX+是9800GTX的工艺改进版,得益于先进的55nm制程,9800GTX+获益良多,整体功耗、发热量都得到了很好的控制,并且有着更好的核心体质,显卡的默认运行频率也高于65nm的9800GTX。除了以上优点,nVIDIA还为GeForce 8、GeForce 9以及GeForce 200系列加入了CUDA、PhysX、3D Stereo、SLI四大内功,使得旗下系列显卡无论从功能还是性能都得到了相当的提高。
NVIDIA宣布逐渐把产品过度55纳米技术后,千元级显卡针对其对手采取了“非公版”策略,目前可以看到各种的非公版9800GTX+,其售价视其品牌定位以及售后在1199-1699之间都有,其直接的对手AMD发布的千元显卡Radeon HD 4850采取了“非公版”策略,允许其合作伙伴根据自身的定位需求而采用适合自己的非公版设计,因此目前市面上大量CostDown的HD4850。对于最求性价比的朋友,其更低的价格得到不少网友的垂青。但是目前最低价格的非公版9800GTX+爆出最低价1199,两者价格也越来越接近,相信对于用户来说必然是好事。9800GTX+这款千元级显卡不单单只是性能上高于其对手HD 4850,更有CUDA、PhysX、这些技术支持,相信在不久的将来,市场上将还会有更多的非公版9800GTX+发售,为用户提供更多高性价比的选择。到目前为止,我们知道翔升,索泰和旌宇等著名AIC厂商都已经研发出自己的9800GTX+显卡,随后也会陆续上市。为用户提供更多高性价比的选择。
