全力打造最强集显主板，第七代捷波悍马问世
众所周知，在目前的处理器市场，Intel的酷睿2系列占据了绝对的性能优势，即便是AMD已经推出了K10架构产品，也依然挡不住Intel的凶猛步伐。但一个比较有意思的现象是，在市场需求量很大的集显市场，AMD却凭借超高的性价比、不俗的3D效能以及强大的高清解码能力，在这一领域占据了绝对的统治地位，Intel阵营的G31和最新的G45均无力与之抗衡。
我们甚至可以这样认为，如果没有以690G、780G为代表的高清集显平台，AMD处理器的命运还真的很难说。而在看到这一巨大的市场需求并尝到了足够的甜头之后，AMD自然是快马加鞭，继大红大紫的780G之后，又推出了最新一代的旗舰级集显主板平台——AMD 790GX。

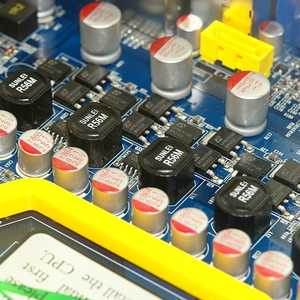

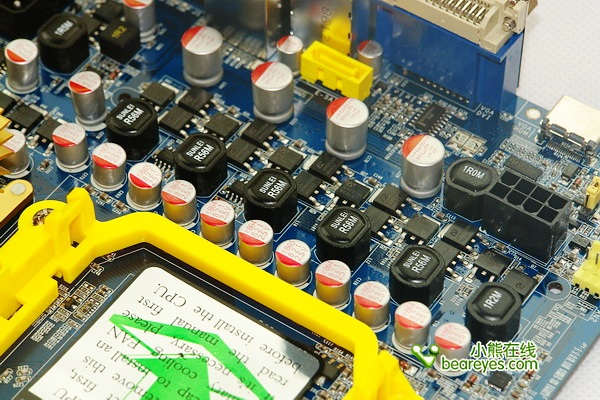

捷波悍马HA07局部供电图
而作为AMD平台颇具口碑的厂商，捷波也在第一时间推出了自己的790GX产品——捷波悍马HA07，不仅依然延续了悍马系列的超强品质和做工，699元的超低售价也再次让悍马系列高性价比的旗帜高高飘扬。
两大升级四点革新，790GX究竟给我们带来了什么
790GX的代号为RS780D ，并命名为AMD 780G Chipset with ATI Radeon HD 3300 Graphics,由台积电采用55nm CMOS工艺生产，核心面积21×21毫米，528针FCBGA封装。那么，相对于780G,790GX究竟能给我们带来什么新特性呢？就我个人的理解，可以从显示技术的升级和南桥功能的升级两个方面来理解。
显示技术的升级:
一、首先，790GX集成了当今最强大的显示核心——代号RV620的Radeon HD 3300，除了拥有相同的DirectX 10和UVD高清视频硬解码加速能力之外,性能方面不但高于780G的Radeon HD 3200,标准规格中就配备了板载128MB高速显存（少数板载显存的780G并非官方标准）。
另外，和780G的Radeon HD 3200相比，同样为55nm制程的HD 3300在频率上也提升到了强大的700MHz（AMD官方标准，但各厂商的规格可能略有不同）。而且非常值得一提的是，HD 3300在极其重要的显存位宽上还提高了整整一倍，64bit的显存位宽规格比HD 3200可怜的32bit强大不止一点，这使得它的3D效能更加让人期待。
二、790GX和标准的ATX主板一样，同样配备了双PCI-Express X16显卡插槽，可完美支持双8x PCI-E显示插槽所构架的多路CrossFire交火，这一点也是官方标准的780G所不具备的（捷波HA06等非公版除外）。
与此同时，780G上所配备的GPU+IGP的Hybrid CrossFireX混合交火系统则同样在790GX上得以实现。由此，我们可以近似地说，790GX就是集成了显示核心的AMD 790X。
当然，在AMD目前的驱动下，混合交火机制依然有不小的局限，依然只能由板载Radeon HD 3000系列和独立Radeon HD2400系列/Radeon HD3400系列搭配，再高端一些的比如十分火热的Radeon HD3800系列依然不支持。而且，遗憾的是，AMD一直所承诺的类似于NVIDIA的混合动力节能技术，在790GX上还是没看到踪影。
南桥功能的升级：
一、相比SB700，790GX所配备的新版SB750南桥芯片在RAID的操作接口部分，将RAIDXpert提升到2.4版，并新加入了对RAID 5模式的支持。

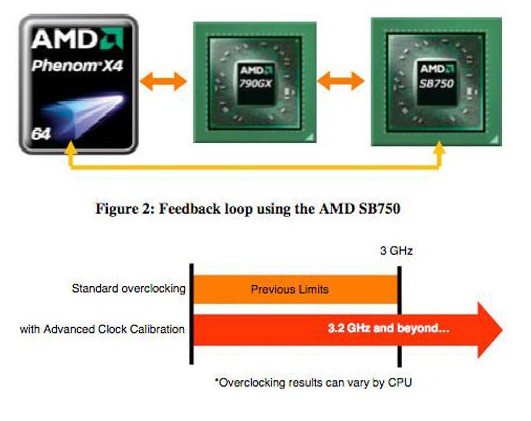

二、SB750最显著的改进是支持“ACC”时钟校验（Advanced Clock Calibration）和AMD独有的OverDrive技术，说白了就是优化了Phenom系列处理器的超频功能。
这个技术说通俗些，就是通过强化主机板对于处理器功率的线路设计（至少要达到140W），让之前的CPU（Phenom 9850）的工作频率只能超频到3.0GHz的限制，一举突破到3.2GHz以上。
换句话说，之前CPU的工作频率只能超频到3.0GHz的限制并不是CPU本身的问题（就AMD的说法而言），而是主机板（或芯片组）的设计不足以让CPU可以超频到那么高的工作频率，所以790GX芯片组的AMD OverDrive技术就是针对此点来做改善。
捷波悍马HA07整体布局鉴赏&规格详解

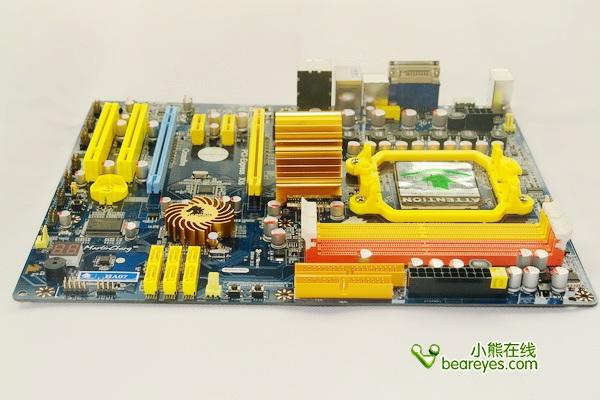

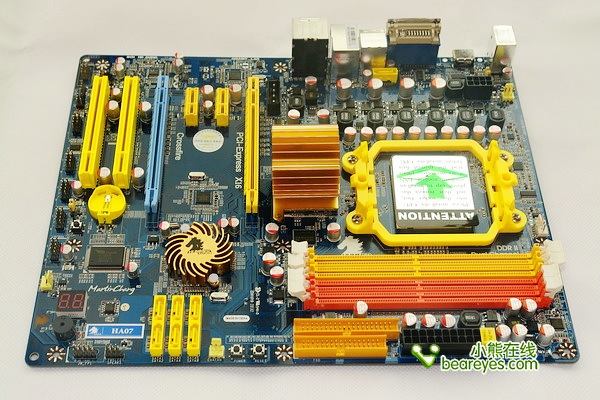

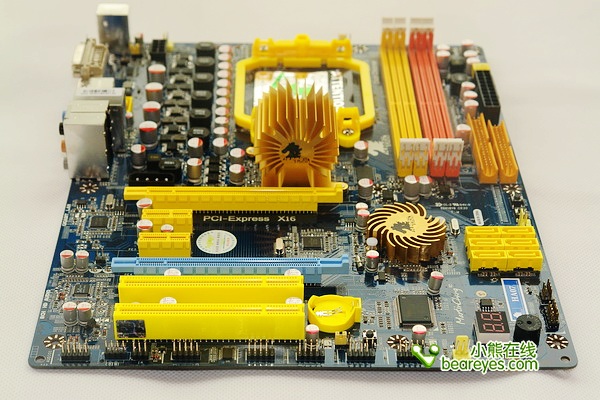

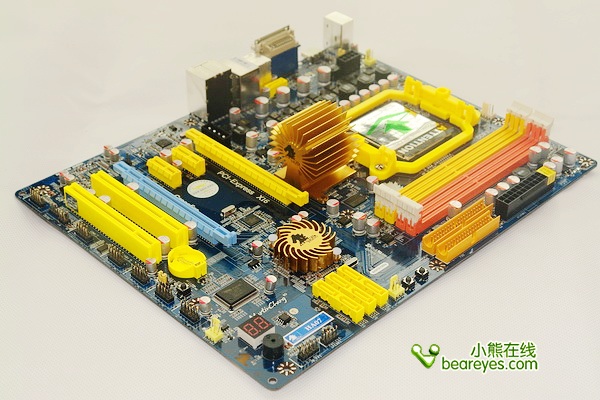

作为一款整合主板，捷波悍马HA07依然继承了典型的悍马风格，整体做工十分大气，完全没有了标准集成主板的影子。从版型、布局和走线上看和传统的悍马系列十分相似，整体做工和品质依然相当不俗，搭配和布局十分合理，最为惹眼的是全板依然采用了全固态电容，品质彪悍一如既往。
捷波悍马HA07采用AMD 790GX+SB750芯片组，支持全系列AM2+/AM2处理器，支持HyperTransport 3.0技术,前端总线速度可以达到2000MHz，是现有所有Socket AM2主板的两倍。数据带宽也从22.4GB/s提升至41.6GB/s，几乎翻了一倍。
除延续780G基本的处理器支持规格外，悍马HA07提供目前最顶级的Radeon HD 3300显示核心，无论是700MHz的官方标准频率还是64bit的显存位宽都要远高于780G的Radeon HD 3200，可以算是AMD DX10整合平台最强的产品。同时，其独家支持双x8模式CrossFireX，并且支持混合交火技术，继续在提升图形处理能力上向前迈进。
HA07使用了新版的SB750南桥芯片，相比SB700，除了加入了对RAID 5的支持(还有RAID 0/1/10)，最明显的变化就是作为首款支持“ACC”时钟校验的AMD南桥芯片，它支持OverDrive以及ClockGen，将对Phenom处理器带来超频潜能的提升。
此外，悍马DIY按键、炫彩马头型指示灯、Debug侦错灯以及主板蜂鸣器也在HA07上延续下来，可视可听式故障排除，人性化的设计让用户减少走弯路的麻烦。

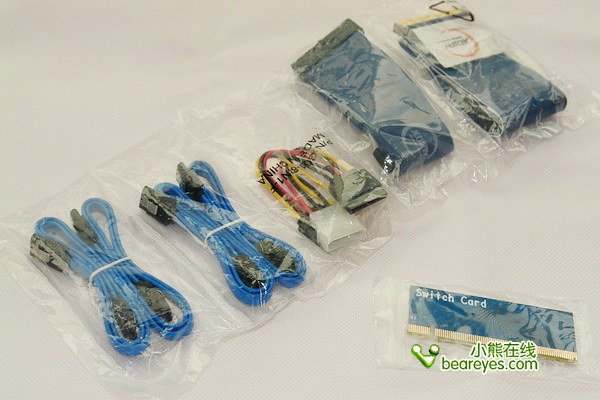

主板提供了丰富的附件

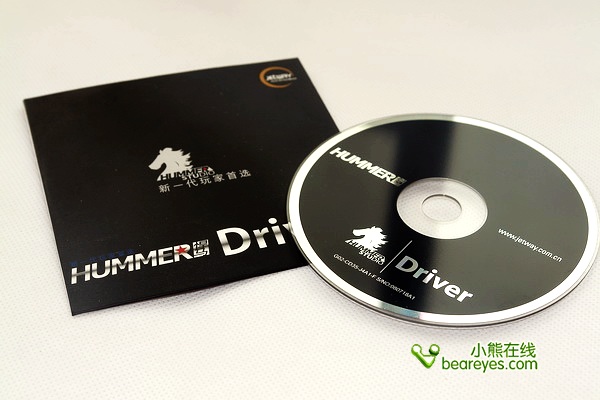

新设计的驱动光盘，符合悍马的强悍形象
捷波的全中文化说明书很人性化，各个部分都介绍得十分具体
集成主板之巅峰，悍马HA07超强供电及散热解析

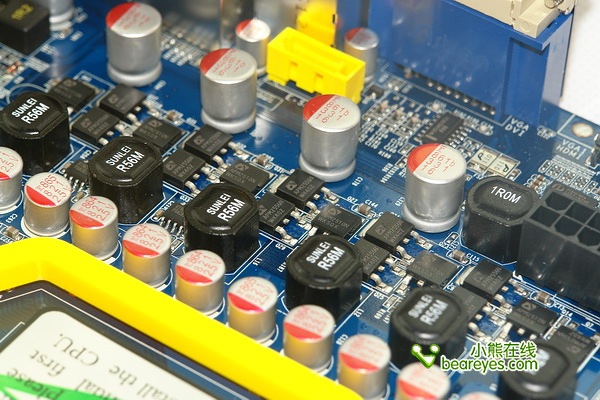

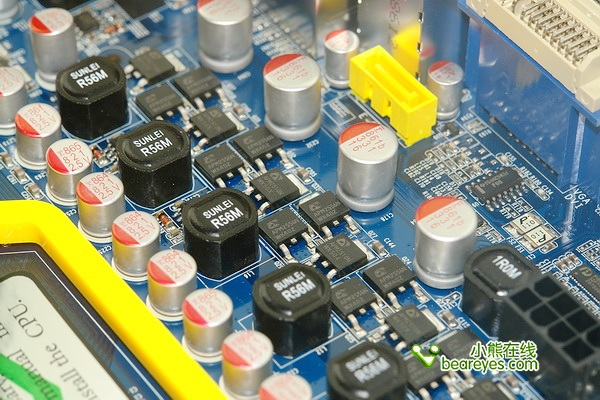

CPU供电部分一直以来都是悍马系列最引以为傲的资本，HA07自然也不例外，并且相对以往产品还有所加强，其采用了5+1式共6相全固态供电系统，每相回路辅以三颗低内阻Mosfet，搭配封闭式陶瓷电感，强大的供电使用户在超频的激情中无所顾虑。
悍马HA07所采用的铝壳固态电容具有低阻抗、高低温稳定、耐高纹波及高信赖度等优越特性，对于超频有着至关重要的作用。此电容工作适应温度为-55——105度，阻抗在100MHz环境下低于10毫欧，在105度的严酷环境下可以连续工作达4W小时以上。
应该说，在集成主板上拥有如此高素质的CPU供电系统，且整板均采用全固态电容及封闭电感设计，悍马HA07的品质和水准称得上是出类拔萃。
由于AMD 790GX和SB750南北桥芯片都采用了先进的55nm制造工艺，在保持优秀性能的同时，核心发热量得以大大降低，所以主板全部采用了被动散热方式，可以完全杜绝噪音的干扰。

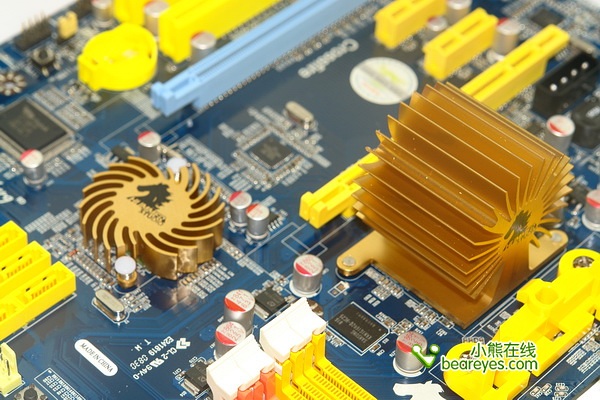

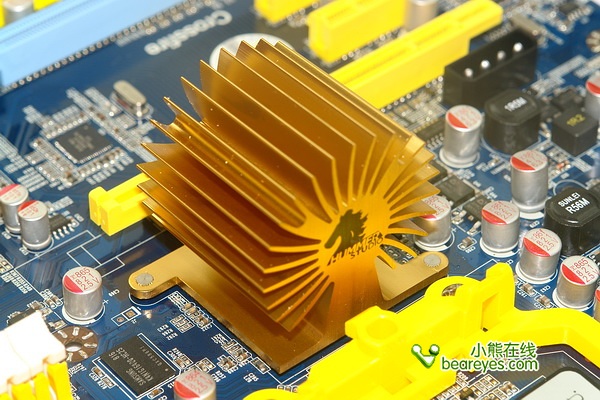

来自劲冷的太阳花式北桥散热器已经是悍马的标志之一

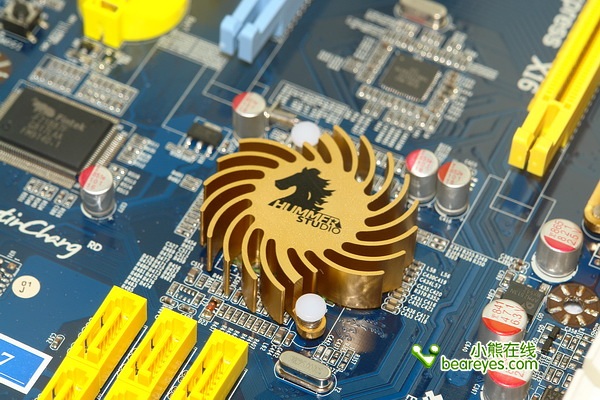

南桥为铝质的散热片设计，其上“HUMMER STUDIO”的Logo显得很酷，意为悍马工作室
当世最强集显，Radeon HD 3300显示核心简述
相比代号为RV610的Radeon HD3200（标准频率500MHz），代号RV620的Radeon HD 3300在频率上达到了超高的700MHz，已经和不少独立显卡持平。HD 3300支持DirectX 10、Shader Model 4.0和OpenGL 2.0，符合Windows Vista Premium 2008认证规范，拥有40个流处理单元、8个纹理寻址单元、4个纹理填充单元和4个光栅化处理单元。

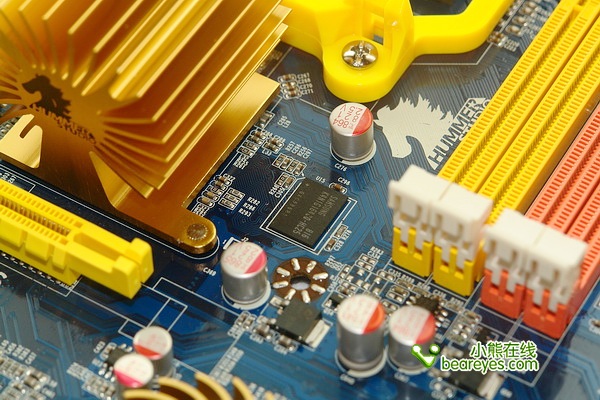

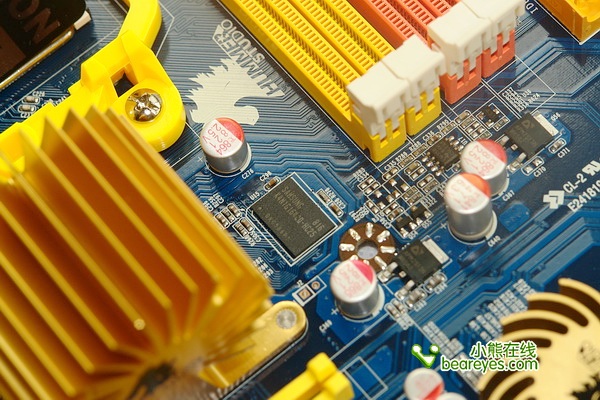

主板配备了一颗三星128MB显存颗粒，拥有2.5纳秒的DDR2规格，最高频率可上到DDR2 667MHz（可在BIOS中选择）。其编号为K4N1G164QQ-HC25，128MB的Side-Port Memory内存技术，理论上可带来10——15%的性能提升。
而关于Radeon HD 3300以及Radeon HD 3300+Radeon HD3450混合交火的重点测试，我们将在下篇中提供详细的评测数据。
捷波悍马HA07细节解析（一）——内存、PCI-E显卡插槽

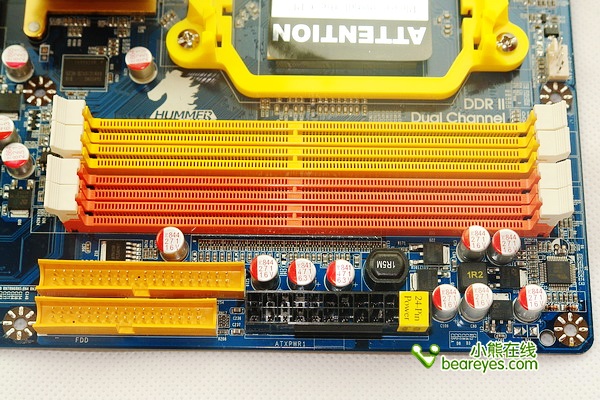

捷波HA07板载4条DIMM插槽，得益于AMD 790GX的先进特性，其最高可支持到DDR2-1066规格内存，同时向下兼容双通道DDR2-800/667/533规范，最高支持4GB内存容量。

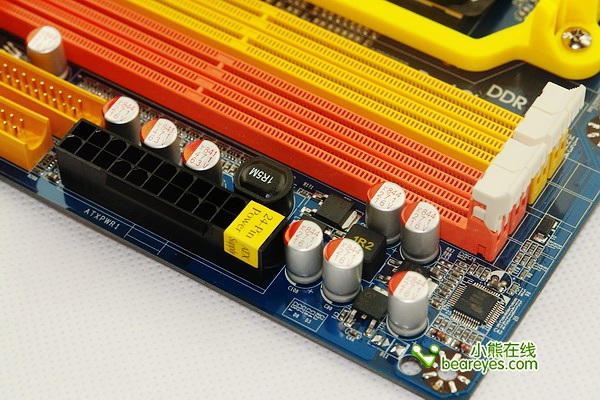

HA07的内存供电设计也丝毫不含糊。独立的两相供电模式，供电电路上全部采用了全固态高分子电容搭配全封闭式电感线圈，即使内存长期处于极限工作状态，也能保持系统稳定。

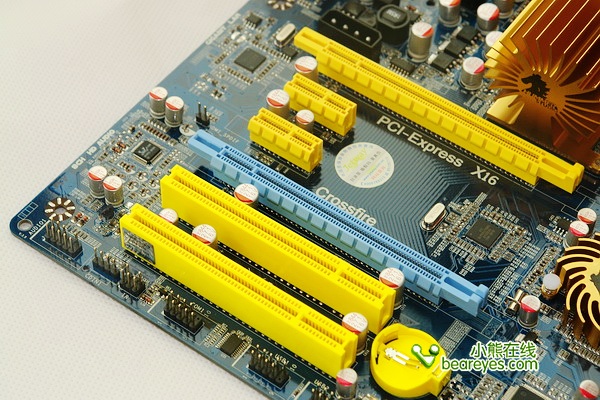

作为AMD 790GX的全新特性之一，捷波悍马HA07在提供了集成HD3300显示核心之外，依然和标准非集成主板一样，提供了双PCI-Express X16显卡插槽，支持最新的高端显卡接口PCI-E 2.0规范，能够支持更大功率的显卡，带宽上也能满足高端显卡的需求。
同时，主板还可支持单卡16×模式和双卡8×的Crossfire交火模式，780G上就有的Hybrid CrossfireX混合交火模式自然也完全继承下来，提供了极高的自由度。
捷波悍马HA07细节解析（二）——SB750南桥、网卡、声卡
悍马HA07采用了全新的AMD SB750南桥芯片，作为首款支持“ACC”时钟校验的AMD南桥芯片，它提供了强大的OverDrive以及ClockGen超频功能，对Phenom系列处理器的超频潜能带来极大的提升。

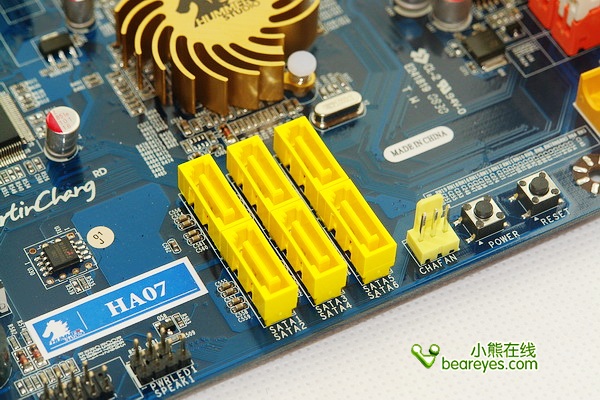

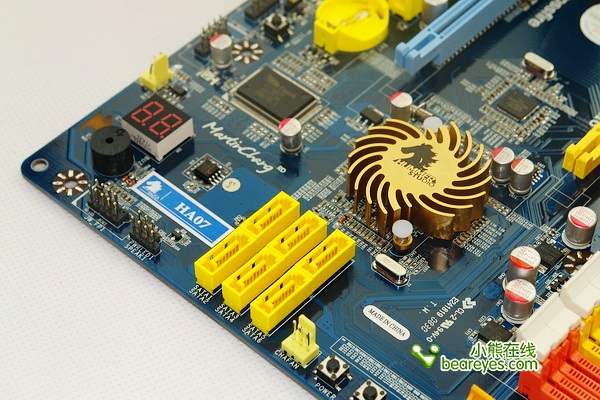

在常规功能上，HA07提供1个IDE接口和6个SATA2接口，并支持RAID 0、1、 0+1、10、5以及JBOD等磁盘阵列模式，让用户体验更高级别存储性能和安全性。

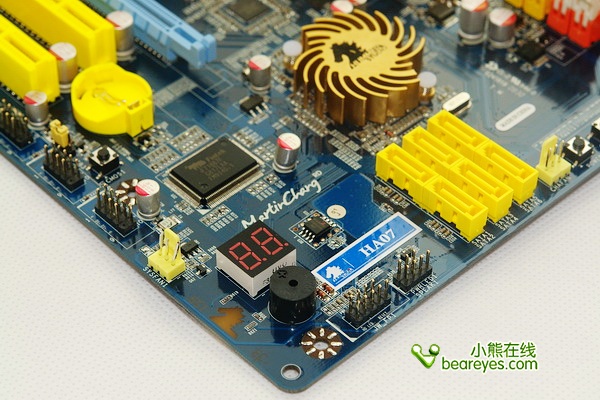

经典的Debug诊断灯设计一如既往的在HA07上保留下来，其具体作用就是以数字的形式展现系统读取的硬件信息。当系统停留在某个数字时,可以根据数字找寻到相应的硬件状态。配合说明书上的代码查看,可以方便的查到电脑故障所在。

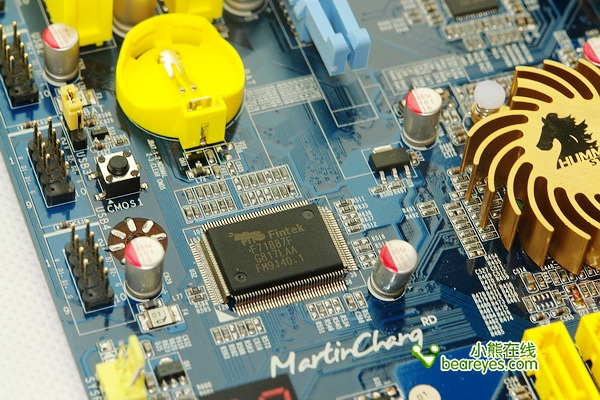

捷波悍马HA07板载 FinTek(台湾精拓) F71883FG I/O控制器，提供对主板硬件的电压监测、温度监测和风扇转速的监测，也为USB等连接设备提供了强有力的支持。

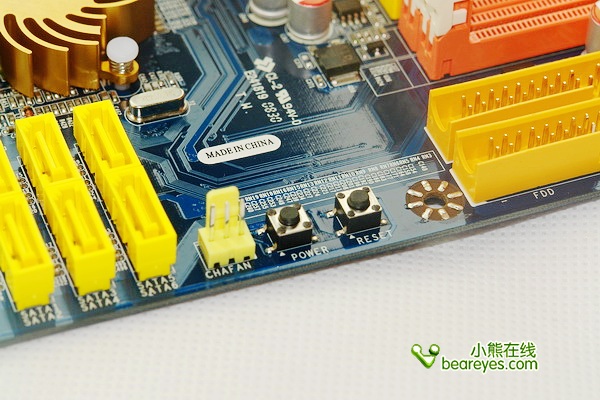

开关/重启微动按键

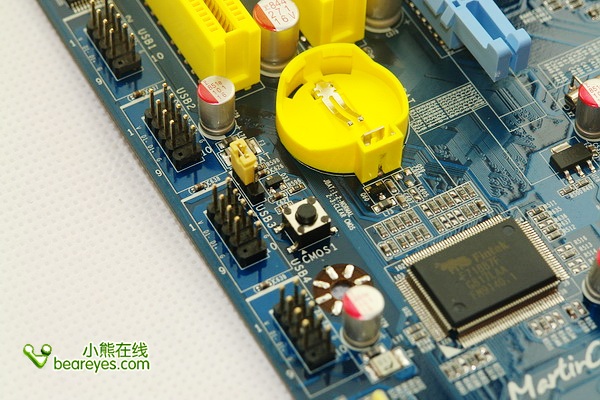

清除CMOS点触开关
HA07依然板载蜂鸣器、清除CMOS点触开关以及开关/重启微动按键，是为超频所特别设计的，十分人性化，非常适合喜欢裸机使用的用户或超频玩家。

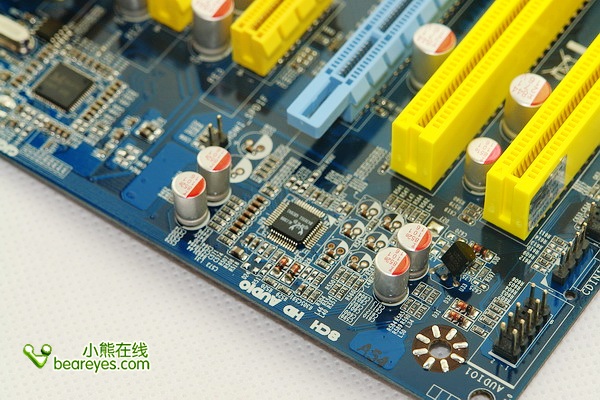

在音频规格上，悍马HA07提供了先进的Realtek ALC888音频芯片，完全符合Vista Premium要求。ALC888是一颗High Definition音频解码芯片，支持10个DAC通道和2个立体声ADC通道——可同时提供7.1声道环场音效与另外2声道音源。
Realtek ALC888内建无失真内容保护(Lossless Content Protection)技术，并可让使用者享受到全速率(full-rate)传输的各类格式音效，包括一般DVD、Blu-ray DVD与HD DVD等规格音效，ALC888提供的音讯串流速率达96kHz/24bit以上。

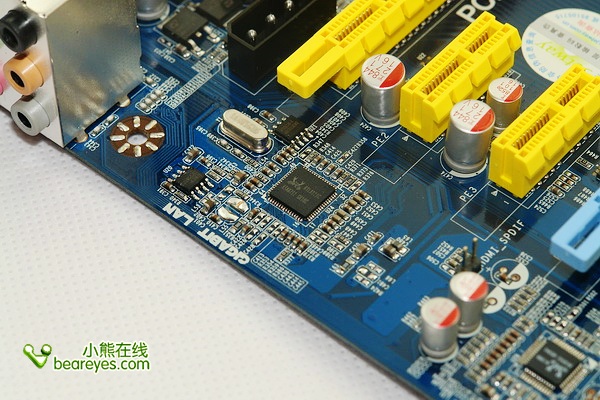

悍马HA07搭载Realtek RTL8111C千兆网络控制芯片，RTL8111C是一款基于PCI Express的10/100/1000Mbps的高速以太网络控制单芯片，符合PCI Express 1.1。
RTL8111C符合IEEE 802.3x媒体控制层(Media Access Controller，MAC)的三倍速效能以及内建内存，支持网络唤醒功能（Wake-On-LAN）。RTL8111C突破了在耗电性设计上的障碍，在发挥最大效能时总耗能低于800mW，也比同类型的产品在总耗电量上节省了60%。

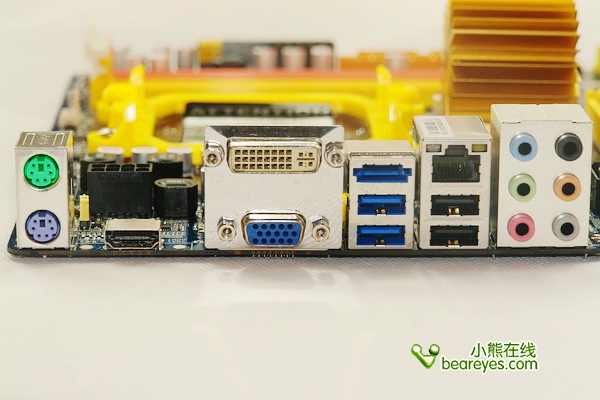

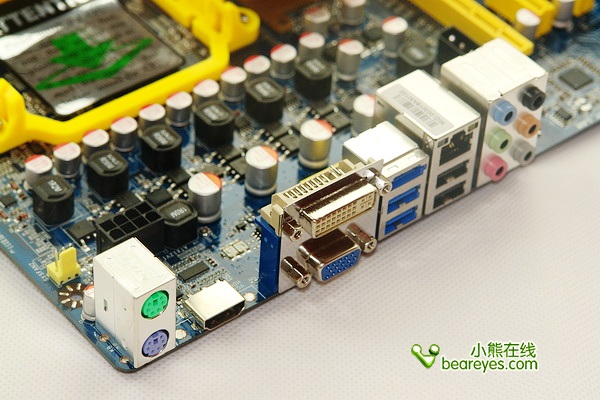

主板I/O接口部分
在I/O接口设计上，捷波悍马HA07提供了标准的PS/2接口、4个USB 2.0、1个E-SATA以及一个RJ-45千兆以太网络接口，音频方面则是HD-Audio 7.1声道输出。集成主板最主要的视频输出方面，悍马HA07除了标准的VGA和DVI接口，还提供了原生的高清标准接口HDMI，对于连接大屏设备来说非常方便，考虑得相当周到，人性化十足。
HA07 BIOS核心系统解析:集显设置选项有关捷波悍马HA07主板的评测上篇，请参看“剑指集显之王，捷波悍马HA07详尽评测（上）”。
捷波悍马HA07采用了Phoenix出品的AwardBIOS

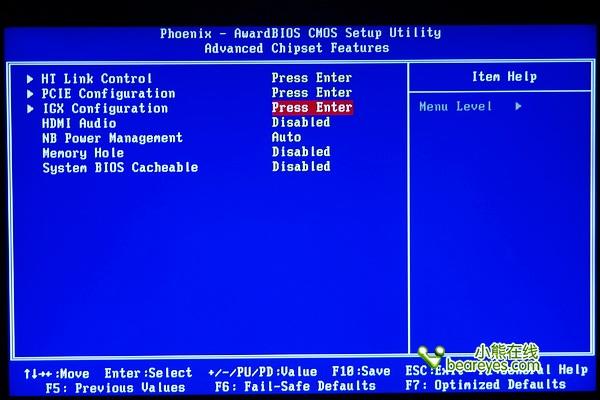

【IGX Configuration】即是Radeon HD 3300集显设置选项

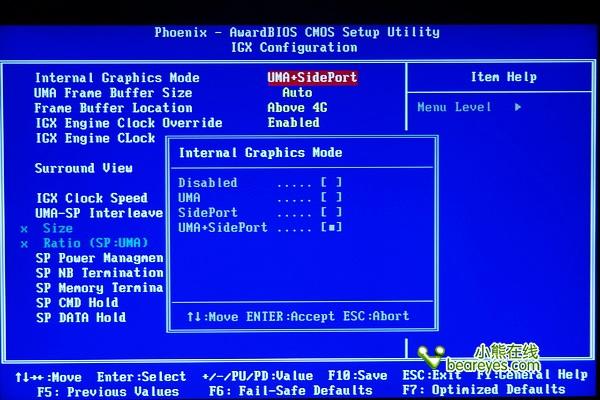

UMA意为共享系统内存模式,而SidePort则为板载显存模式，可以三种方式自由选择

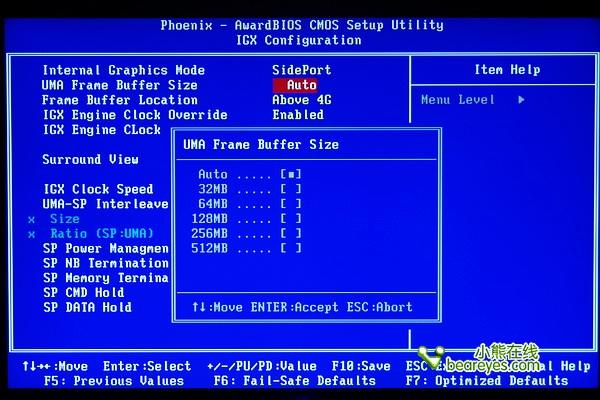

可以选择从系统内存中分给显存的大小，最小32MB，最大512MB

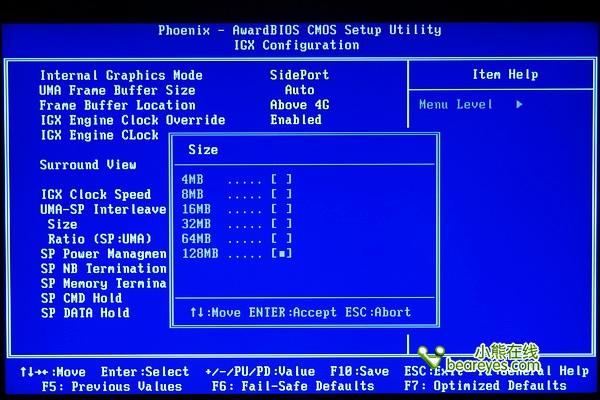

板载显存也可以从4MB到128MB随意选择

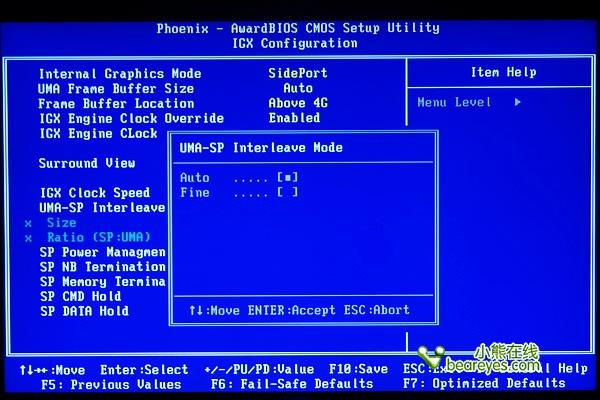

共享显存-板载显存交错模式
Surround View即为最为重要的混合交火选项

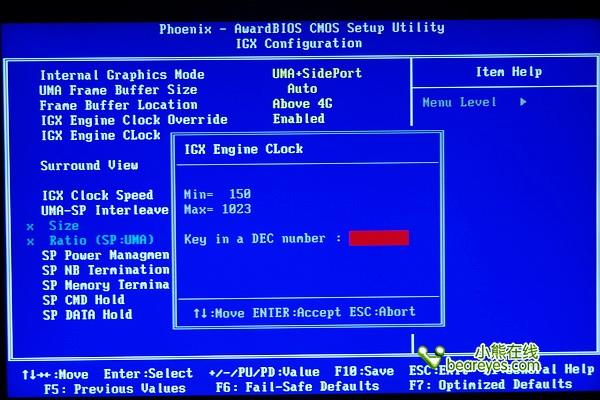

HD 3300的核心频率，系统默认是700MHz，这里可以进行降频或超频操作

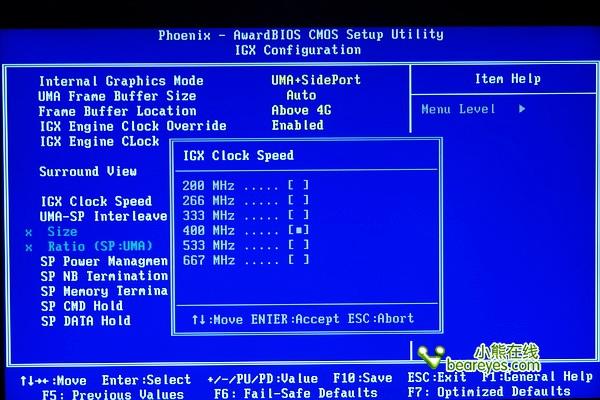

HD 3300的显存频率调节
HA07 BIOS核心系统解析:超频设置选项

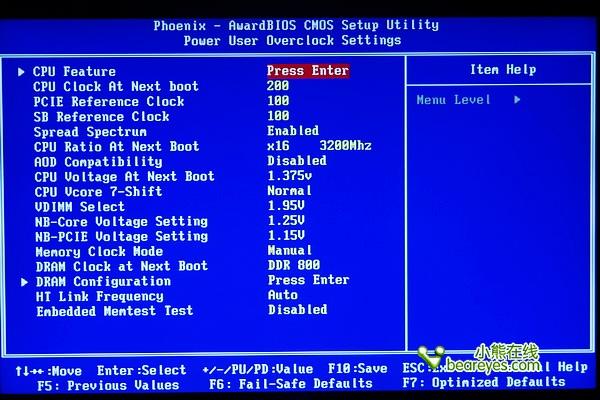

捷波悍马HA07和超频有关的核心选项全部集中在了【Power User Overclock Settings】子项中，CPU外频调节、倍频调节、内存频率以及CPU/内存/南北桥芯片电压调节选项都集中在了同一界面下，简单而直观。

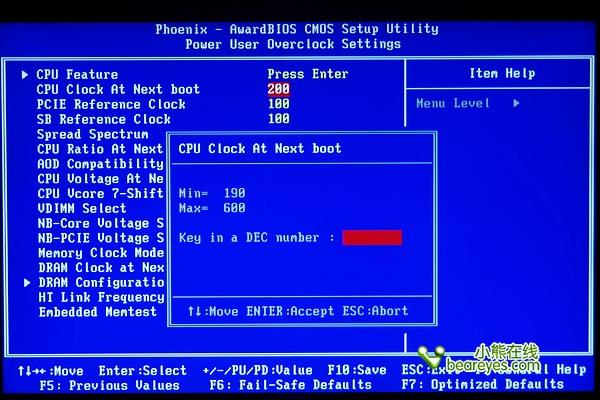

处理器外频调节选项，最高可支持到600MHz

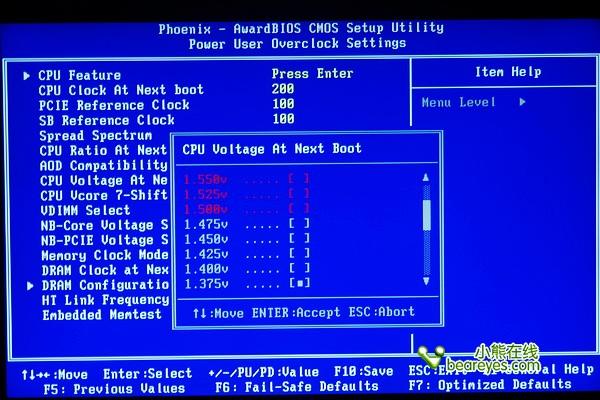

CPU核心电压的调节，此项非常细致，步进仅为0.025V

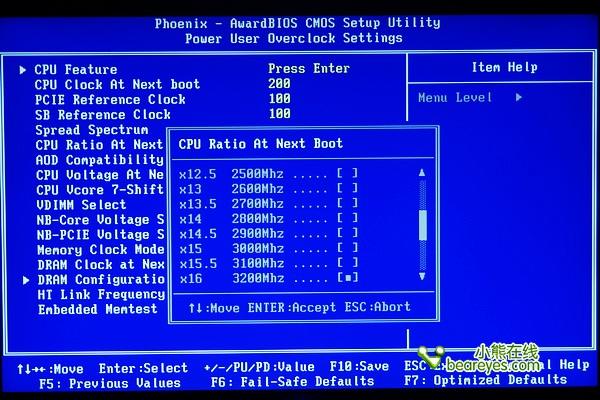

处理器倍频调节，这对于黑盒版自然是非常重要的选项，0.5的逐级递增使得调节范围十分细致

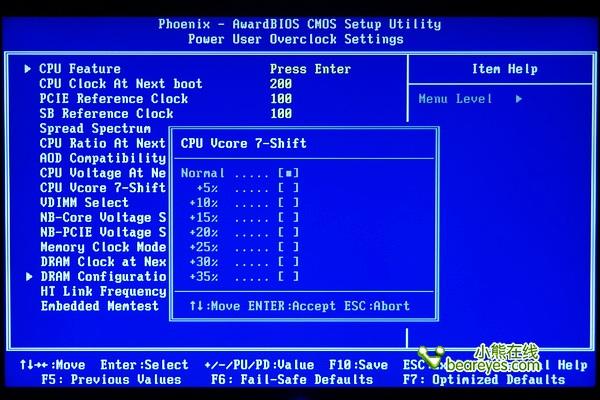

【CPU Vcore 7-Shift】是捷波悍马系列的特色之一，同样为处理器超频电压调节选项，只是相对于上面的直接选择电压，此项的意义是在原有的CPU默认电压下直接决定加压的幅度，共有7级浮动幅度可供选择，更有利于微调增压。

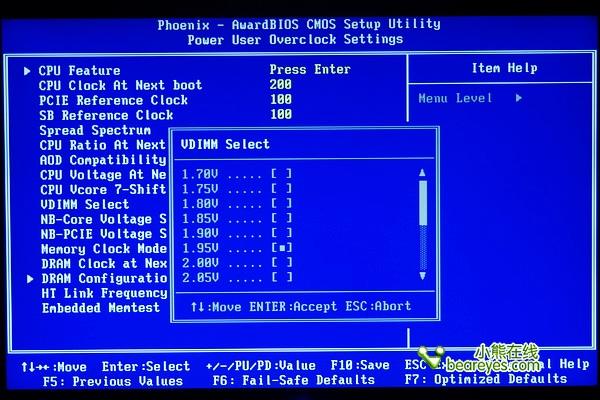

内存电压的调节

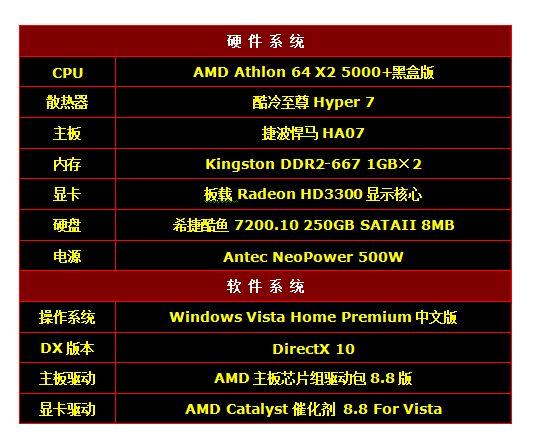

黑盒5000+上阵，搭建平民化测试平台
我们本次的测试并没有采用配置高得离谱的旗舰级平台，而是采用了市场上主流的基础平台，这样才能最公平地体现出主板的表现和价值。
主板超频体验&Super π 1M运算测试
我们首先就这套平台进行了超频测试。在经过数次调试后，黑盒5000+可以稳定运行于3.2GHz的水平，此时外频200MHz，倍频达到了16。

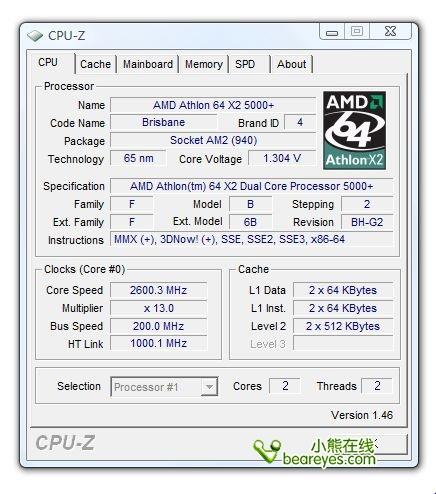

黑盒5000+的原始频率2.6GHz
由于AMD黑盒版处理器的最大特色就是可以自由调节倍频，所以我们把倍频上到了16，此时主频轻松地稳定于3.2GHz之上。
同时，内存也由DDR2-667轻松超频到了DDR2-800,时序5-5-5-15

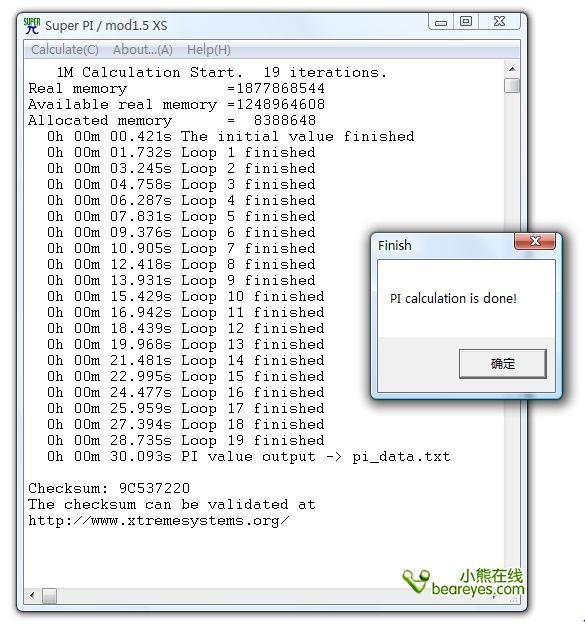

Super π 1M直接逼近30s，对于并不擅长Super π测试的AMD双核来说效能还算不错
而我们下面的测试，均是在黑盒5000+的标准频率下进行的。
PCMark05 整机性能测试

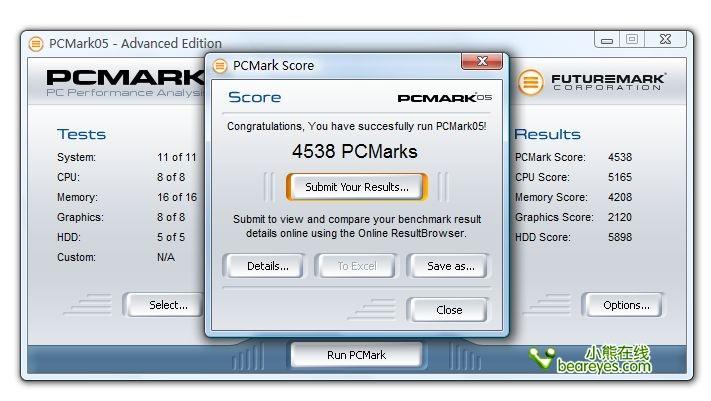

对于一款整合平台来说，4538分的总成绩十分理想

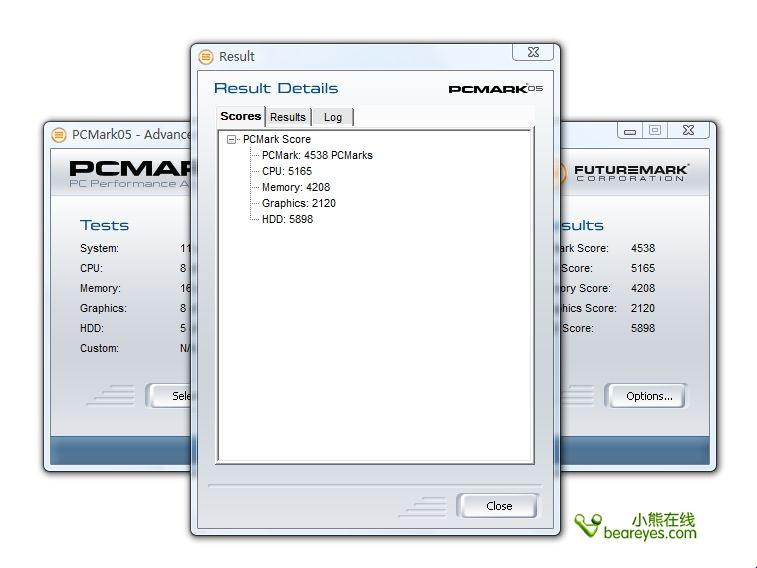

各单项成绩汇总
Radeon HD 3300 硬件识别&驱动简介

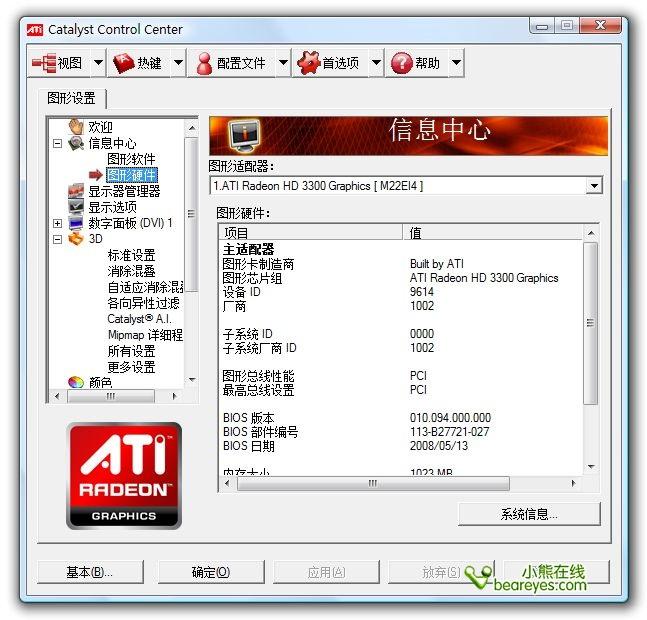

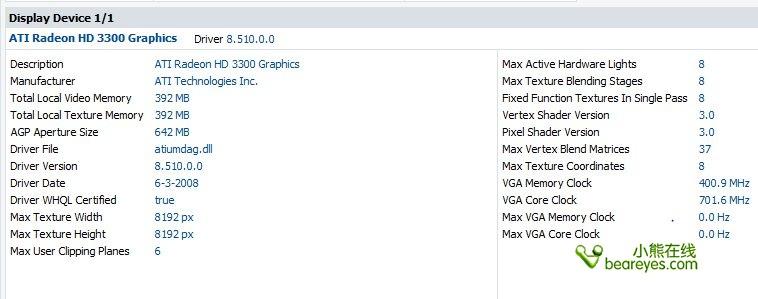

HD 3300的显存为392MB，除了自带的128MB，还从系统内存中分得了256MB

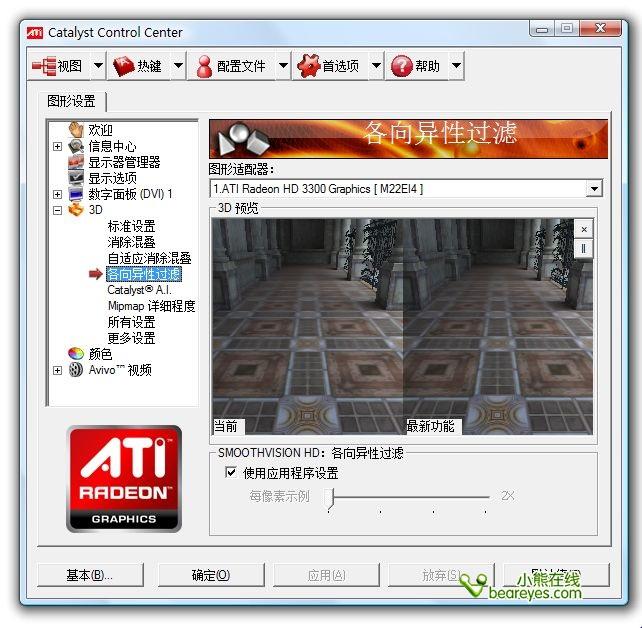

HD 3300的催化剂控制面板
性能设置选项

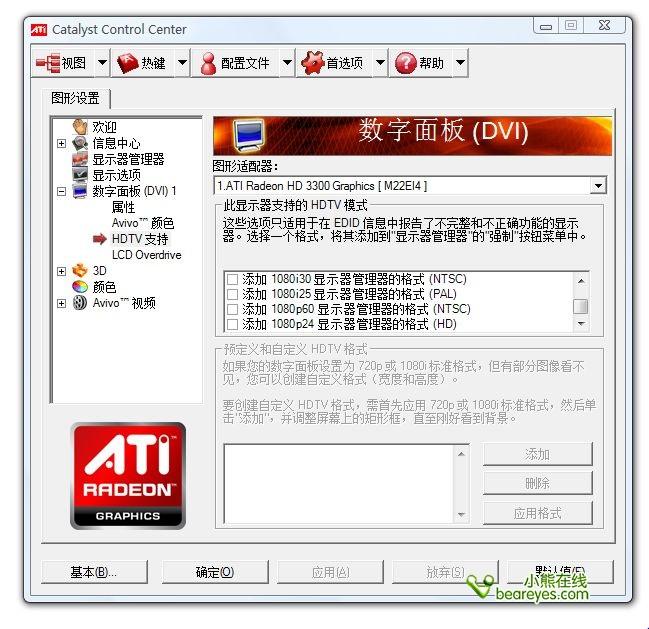

提供了对HDTV的完美支持
HD 3300威力几何？3DMark06 显示性能测试

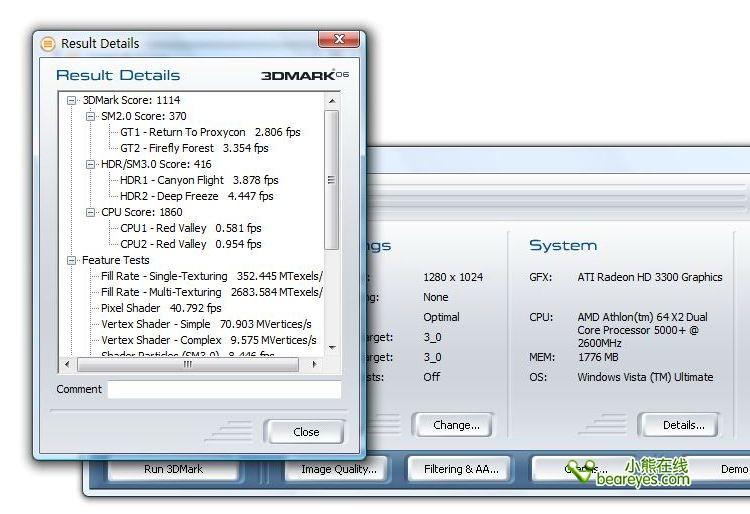

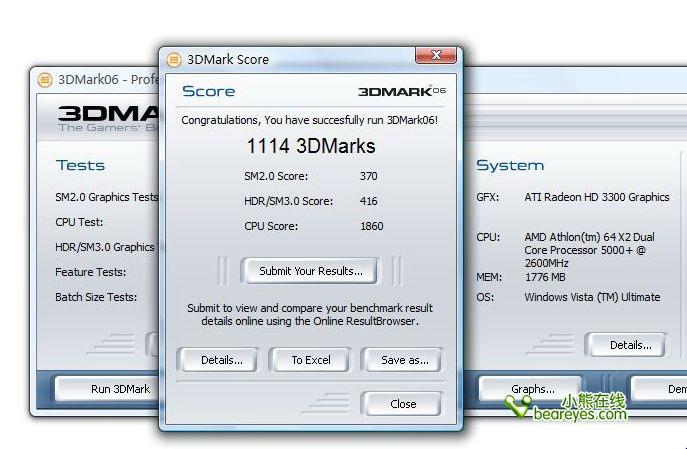

在1280*1024的分辨率下，Radeon HD 3300得到了1114的成绩，已经和入门级的独显相当
各单项得分

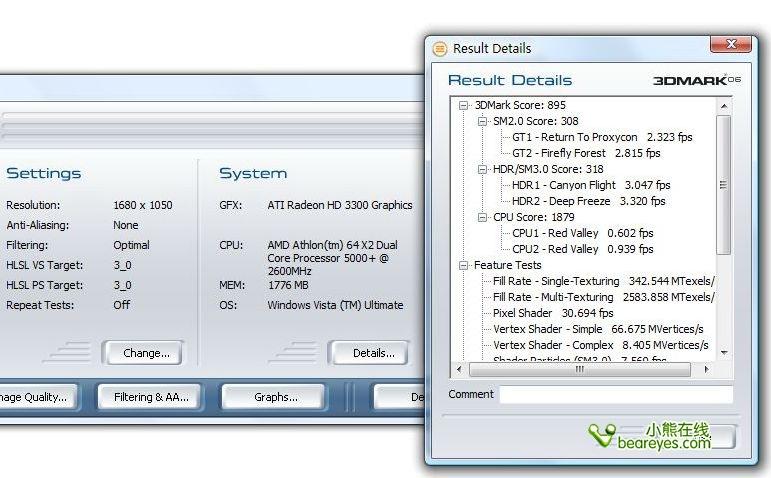

在1680*1050的分辨率下，Radeon HD 3300依然得到了895分
各单项得分也比较理想
完美升级，悍马HA07评测总结
由于我们使用的平台在总体性能上就已经有局限，所以最终的性能评测结果并不是特别突出，但作为主流的民用机配置水准，有这样的成绩已经很理想了。作为780G的升级版，悍马HA07所集成的Radeon HD 3300的效能依然十分优秀，尽管相对于780G的HD 3200差距并非很大。
事实上，除了继承并局部升级了板载显示核心的性能之外，作为最新一代集显平台的旗舰之作，790GX在Crossfire交火和南桥功能上的改进十分巨大。而作为790GX的代表作，捷波悍马HA07依然延续了其高品质的风格，不仅做工和用料十分精良，尤其是CPU供电部分相当豪华，且在实际的运行效能上也非常优异。
当然，如果再结合其699元的售价，此款新品790GX无疑又是悍马的一款力作，高性价比特性使得其无论应用于HTPC集显平台还是高端交火平台都非常合适。
